Araç bakımı249
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün. Kapağı çıkarın.
2. Ampulü çekerek duydan çıkartın.
3. Ampulü değiştirin ve duya takın.
4. Kapağı gövdeye bastırın.
İç lambalar
İç aydınlatma lambaları, okuma
lambaları
Lamba değişimini sadece bir serviseyaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.

250Araç bakımıGösterge panosuaydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
● bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Araçta farklı tiplerde sigortalar
mevcuttur.

Araç bakımı251Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

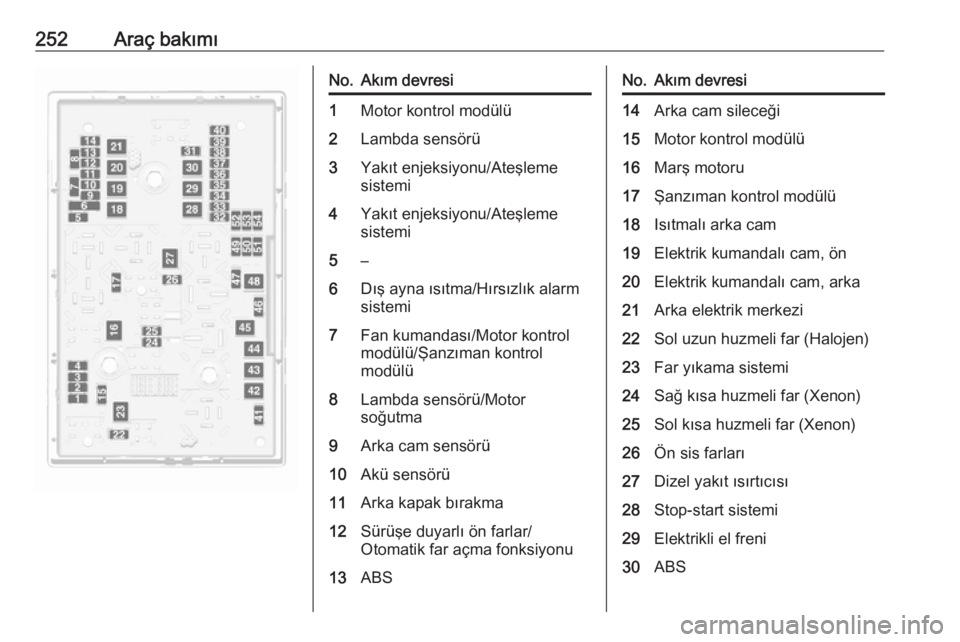

252Araç bakımıNo.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Dış ayna ısıtma/Hırsızlık alarm
sistemi7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Akü sensörü11Arka kapak bırakma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABSNo.Akım devresi14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Stop-start sistemi29Elektrikli el freni30ABS

Araç bakımı253No.Akım devresi31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi/Arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleri45Radyatör fanı46–No.Akım devresi47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı ön farlar51Hava klapesi52İlave ısıtıcı/Dizel motor53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.

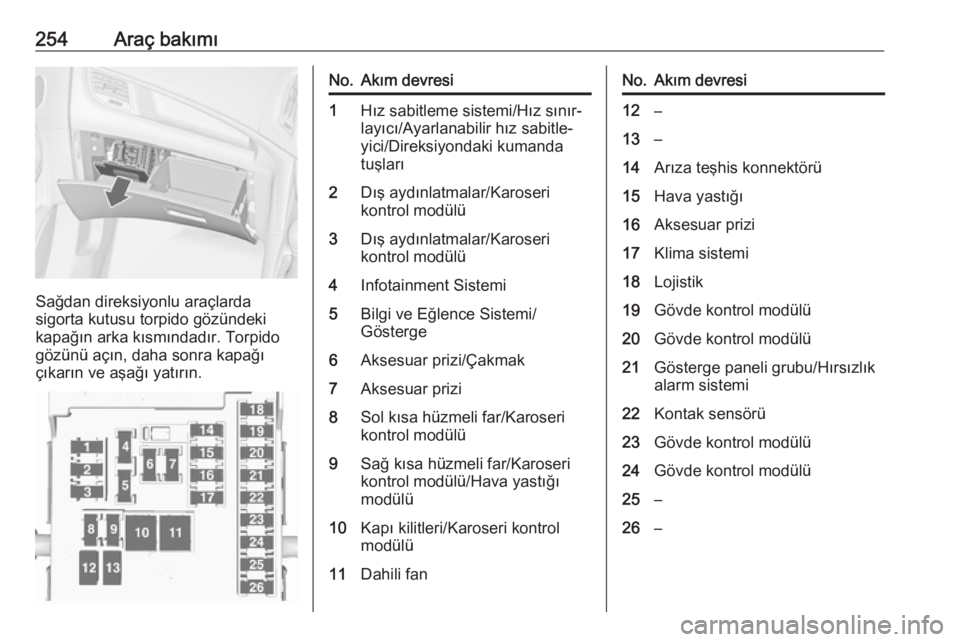

254Araç bakımı
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Hız sabitleme sistemi/Hız sınır‐
layıcı/Ayarlanabilir hız sabitle‐
yici/Direksiyondaki kumanda
tuşları2Dış aydınlatmalar/Karoseri
kontrol modülü3Dış aydınlatmalar/Karoseri
kontrol modülü4Infotainment Sistemi5Bilgi ve Eğlence Sistemi/
Gösterge6Aksesuar prizi/Çakmak7Aksesuar prizi8Sol kısa hüzmeli far/Karoseri
kontrol modülü9Sağ kısa hüzmeli far/Karoseri
kontrol modülü/Hava yastığı
modülü10Kapı kilitleri/Karoseri kontrol
modülü11Dahili fanNo.Akım devresi12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Gösterge paneli grubu/Hırsızlık
alarm sistemi22Kontak sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26–

Araç bakımı255Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Lastik onarım seti ile donatılmış ise,
kutunun tamamını çıkartın.
Sigorta tanımlamaları

256Araç bakımıNo.Akım devresi1–2Karavan/römork çıkışı3Park asistanı4Seçici katalitik redüksiyon
sistemi5–6–7Elektrik kuamndalı koltuk8–9Seçici katalitik redüksiyon
sistemi10Nitrojen oksit sensörü11Karavan/römork modülü/
Karavan/römork soketi12Karavan/römork modülü13Karavan/römork çıkışı14–15–No.Akım devresi16Dikiz aynası/Arka görüş kame‐
rası17Aksesuar prizi18–19Direksiyon ısıtıcısı20Stor perde21Isıtmalı ön koltuklar22–23–24Seçici katalitik redüksiyon
sistemi25–26–27–28–29–30–No.Akım devresi31–32Aktif süspansiyon sistemi/Şerit değiştirme uyarı sistemi

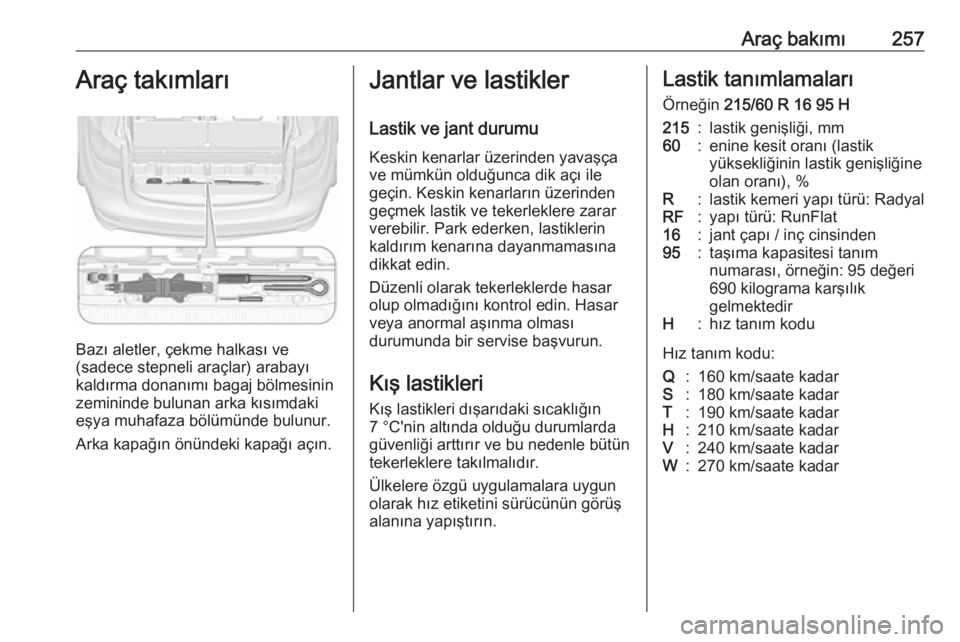

Araç bakımı257Araç takımları
Bazı aletler, çekme halkası ve
(sadece stepneli araçlar) arabayı
kaldırma donanımı bagaj bölmesinin
zemininde bulunan arka kısımdaki
eşya muhafaza bölümünde bulunur.
Arka kapağın önündeki kapağı açın.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.Lastik tanımlamaları
Örneğin 215/60 R 16 95 H215:lastik genişliği, mm60:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat16:jant çapı / inç cinsinden95:taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH:hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar

258Araç bakımıDireksiyonel tabanlı lastiklerLastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basıncı 3 300.
Sol veya sağ ön kapı çerçevesindeki
lastik hava basıncı bilgileri etiketi,
orijinal donanım lastikleri ve ilgili lastik
hava basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Motor kimlik kodunu tespit edin. Motor verileri 3 289.
2. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 300.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
