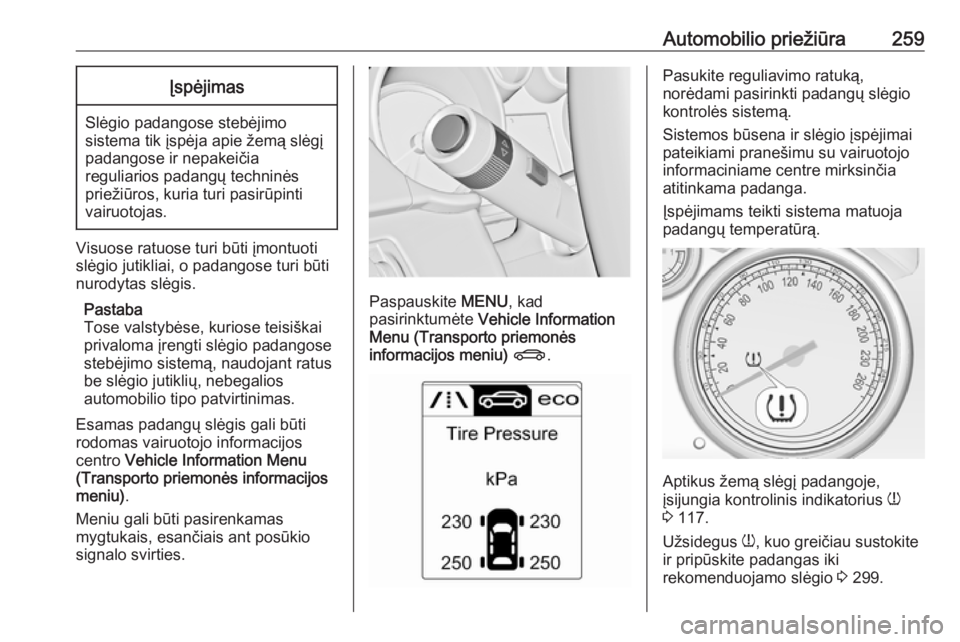

Automobilio priežiūra259Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
Esamas padangų slėgis gali būti
rodomas vairuotojo informacijos
centro Vehicle Information Menu
(Transporto priemonės informacijos
meniu) .
Meniu gali būti pasirenkamas
mygtukais, esančiais ant posūkio
signalo svirties.
Paspauskite MENU, kad
pasirinktumėte Vehicle Information
Menu (Transporto priemonės
informacijos meniu) X .
Pasukite reguliavimo ratuką,
norėdami pasirinkti padangų slėgio
kontrolės sistemą.
Sistemos būsena ir slėgio įspėjimai
pateikiami pranešimu su vairuotojo informaciniame centre mirksinčia
atitinkama padanga.
Įspėjimams teikti sistema matuoja
padangų temperatūrą.
Aptikus žemą slėgį padangoje,
įsijungia kontrolinis indikatorius w
3 117.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 299.

260Automobilio priežiūraJeigu w žybčioja 60–90 sekundžių, o
paskui be perstojo šviečia, reiškia
įvyko sistemos gedimas. Kreipkitės į
tech. aptarnavimo dirbtuves.
Pripūtus padangas, gali tekti
nuvažiuoti tam tikrą atstumą, kol
vairuotojo informacijos centre bus
atnaujintos slėgio padangose vertės.
Tuo metu dar gali šviesti w.
Jei esant žemesnei temperatūrai w
įsijungia ir po kiek laiko užgęsta, tai
gali reikšti, kad slėgis padangose
greitai bus per žemas. Patikrinkite
padangų slėgį.
Automobilio pranešimai 3 126.
Jei reikia sumažinti arba padidinti
padangų slėgį, išjunkite uždegimą.
Montuokite tik ratus su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis padangose ir nuolat švies w.
Laikinajame atsarginiame rate slėgio
jutiklių nėra. Šiems ratams padangų
slėgio stebėjimo sistema neveikia.
Dega kontrolinis indikatorius w.
Sistema veikia kitiems trims ratams.Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos
veikimą. Galima naudoti gamyklos
patvirtintus remonto komplektus.
Naudojantis elektroniniais įrenginiais
arba pernelyg priartėjus prie
komplekso, kuriame naudojamos
panašaus dažnio bangos, gali sutrikti slėgio padangose stebėjimo sistemosveikimas.
Kaskart keičiant padangas, privaloma
išmontuoti ir aptarnauti padangų
slėgio stebėjimo sistemos jutiklius.
Įsriegiamam jutikliui: pakeiskite
ventilio šerdį ir sandarinimo žiedą.
Prispaudžiamam jutikliui: pakeiskite
vožtuvo stiebo komplektą.
Automobilio pakrovimo būsena Pagal apkrovą nustatykite slėgį
padangose. Žr. padangų informacijos
lipduką arba slėgio padangose
lentelę 3 299 ir vairuotojo
informacijos centro meniu Padangų
apkrova pasirinkite atitinkamą
nuostatą 3 119. Ši nuostata – tai
slėgio padangose įspėjimų atskaita.Meniu Tyre Load (Padangų apkrova)
pasirodo tik kai transporto priemonė
stovi su įjungtu stovėjimo stabdžiu.
Automobilyje su automatine pavarų
dėže pavarų svirtis turi būti padėtyje
P .
Pasirinkite:
● Light (Žibintas) , kad būtų
nustatytas komfortiškas slėgis iki
3 žmonių vežti.
● Eco (Ekol.) , kad būtų nustatytas
ekonomiškas (ECO) slėgis iki
3 žmonių vežti.
● Max (Maks.) – maksimaliai
apkrovai.

Automobilio priežiūra261TPMS jutiklių sutapdinimo
procedūra
Kiekvienas TPMS jutiklis turi unikalų
identifikavimo kodą. Identifikacijos
kodą reikia sutapdinti su nauja rato
vieta sukeitus ratus arba pakeitus
visą ratų komplektą, taip pat jeigu
pakeičiamas vienas arba keli TPMS
jutikliai. TPMS jutiklių sutapdinimo procedūra turi būti atliekama ir
pakeitus atsarginį ratą įprastu ratu,
kuriame sumontuotas TPMS jutiklis.
Gedimo lemputė w ir įspėjimo
pranešimas arba kodas kito
uždegimo ciklo metu turi dingti.
Jutikliai yra sutapdinami su ratų
vietomis, naudojant TPMS
pakartotinio mokymosi įrankį. Tai atliekama tokiu eiliškumu: kairėspusės priekinis ratas, dešinės pusės
priekinis ratas, dešinės pusės galinis
ratas ir kairės pusės galinis ratas. Kol derinamas jutiklis, šviečia esamosaktyvios padėties posūkio signalo
žibintas.
Kreipkitės į savo autoservisą dėl
techninės priežiūros arba pakartotinio
mokymosi įrankio įsigijimo. Pirmojo
rato vietai sutapdinti skiriamos2 minutės, bendram visų keturių ratų
sutapdinimui numatytos 5 minutės.
Jei trunka ilgiau, sutapdinimo
procedūra sustoja ir turi būti
paleidžiama iš naujo.
Toliau aprašoma TPMS jutiklio
sutapdinimo procedūra:
1. Įjunkite stovėjimo stabdį; jeigu automobilis turi automatinę
pavarų dėžę, nustatykite pavarų
perjungimo svirtį į padėtį P.
2. Įjunkite uždegimą.
3. Paspauskite MENU posūkio
signalo svirtelėje, kad vairuotojo
informacijos centre
pasirinktumėte Vehicle
Information Menu (Transporto
priemonės informacijos meniu) .
4. Sukite reguliavimo ratuką, kad rastumėte ir įjungtumėte slėgio
padangose meniu.
5. Paspauskite SET/CLR, kad būtų
pradėta jutiklių sutapdinimo
procedūra. Turi pasirodyti
procedūros priėmimo prašantis
pranešimas.6. Dar kartą paspauskite SET/CLR,
kad patvirtintumėte išranką.
Dukart suskamba garso signalas,
informuojantis apie imtuvo
persijungimą į pakartotinio
mokymosi režimą.
7. Pradėkite nuo kairiosios pusės priekinio rato.
8. Atremkite pakartotinio mokymosi įrankį į padangos šoninę sienelę,
netoli vožtuvo. Tada spustelėkite
mygtuką TPMS jutikliui
suaktyvinti. Garso signalas
patvirtina, kad jutiklio
identifikacijos kodas sutapdintas
su šia rato vieta.
9. Pereikite prie dešiniojo priekinio rato ir pakartokite 8 veiksmo
procedūrą.
10. Pereikite prie dešiniojo galinio rato ir pakartokite 8 veiksmo
procedūrą.
11. Pereikite prie kairiosios pusės galinio rato ir pakartokite
8 veiksme aprašytą procedūrą.
Garso signalas suskamba dukart,
parodydamas, kad jutiklio
identifikacijos kodas sutapdintas

262Automobilio priežiūrasu kairės pusės galine padanga ir
TPMS jutiklių sutapdinimo
procedūra išaktyvinta.
12. Išjunkite uždegimą.
13. Pripūskite visas keturias padangas iki rekomenduojamo
oro slėgio lygio, kuris nurodytas
padangų slėgio lipduke.
14. Įsitikinkite, ar padangos apkrova yra nustatyta pagal pasirinktą
slėgį 3 119.
Priklausomybė nuo temperatūros Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant
padangos temperatūra ir slėgis
didėja. Slėgio padangose vertės,
pateiktos slėgio padangose
informaciniame lipduke ir slėgio
padangose lentelėje, galioja šaltoms
padangoms (t. y. 20 °C). Didėjant
temperatūrai po 10 °C, slėgis
padidėja beveik po 10 kPa. Į tai reikia
atsižvelgti tikrinant šiltas padangas.
Vairuotojo informacijos centre
rodoma padangų slėgio vertė reiškia
faktinį slėgį padangose. Kai padanga
šaltesnė, slėgis joje būna žemesnis, tačiau tai nereiškia, kad ji leidžia orą.Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies
padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.
Pagal įstatymą, mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
nusidėvėjimo lygio (TWI).
Nusidėvėjimo lygis matomas pagal
ant padangos šoninės sienelės
esančias žymas.
Jei priekiniai ratai yra nusidėvėję
mažiau nei galiniai, periodiškai
sukeiskite juos vietomis. Užtikrinkite,
kad ratų sukimosi kryptis išliktų
nepakitusi.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.
Padangų keitimas ir ratųdydis
Jei padangos yra kito dydžio nei
sumontuotos gamykloje, gali reikėti
perprogramuoti spidometrą ir
nominalų padangų slėgį bei atlikti
kitus automobilio pakeitimus.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.

Automobilio priežiūra2639Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.
Ratų gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir
padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti stabdžių
aušinimui.
9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.
Automobiliai su plieniniais ratlankiais:
kai naudojate apsaugines ratų
veržles, nemontuokite ratų gaubtų.
Ratų grandinės
Padangų grandinės turi būti
montuojamos tik ant varomųjų ratų.
Visada naudokite gerai sukimbančias grandines, prie protektoriaus gylio ir
padangų vidinių pusių pridedančias
ne daugiau kaip 10 mm (įskaitant ir
grandinės užraktą).
9 Perspėjimas
Pažeidus grandines gali sprogti
padangos.
Ratų grandines tvirtinti galima tik ant
215/60 R16 ir 225/50 R17 dydžio
padangų.
Grandinės negalima tvirtinti ant
laikinos atsarginės padangos.
Padangų remonto rinkinys
Nedidelius protektoriaus arba
sienelės pažeidimus galima pataisyti
naudojant padangų taisymo rinkinį.
Netraukite iš padangų pašalinių
objektų.
Jei padanga pažeista daugiau nei
4 mm arba pažeidimas yra padangos
šoninėje sienelėje, remonto rinkiniu
padangos sutaisyti negalima.9 Perspėjimas
Nevažiuokite greičiau kaip
80 km/h.
Nevairuokite automobilio su
pažeista padanga ilgą laiką.
Vairavimas ir automobilio
valdymas gali pasunkėti.
Jei jums nuleido padangą:

264Automobilio priežiūraĮjunkite rankinį stabdį ir perjunkite
pirmą pavarą, atbulinės eigos pavarą arba P.
Padangų remonto rinkinys yra po
dangčiu, krovinių skyriaus kairėje
pusėje.
1. Išimkite padangos remonto komplektą iš bagažinės skyriaus.
2. Nuimkite kompresorių.
3. Išimkite elektros kabelį ir kompresoriaus žarnelę iš daiktų
laikymo skyriaus, esančio po
kompresoriumi.
4. Prisukite kompresoriaus žarnelę prie sandariklio balionėlio
sujungimo.
5. Įstatykite sandariklio balionėlį į kompresoriaus laikiklį.
Padėkite kompresorių šalia
padangos taip, kad sandariklio
balionėlis liktų stačias.
6. Nuo nuleistos padangos nusukite padangos kameros ventilio
gaubtuvėlį.
7. Prisukite užpildymo žarną prie padangos vožtuvėlio.
8. Jungiklis ant kompresoriaus turi būti nustatytas J.

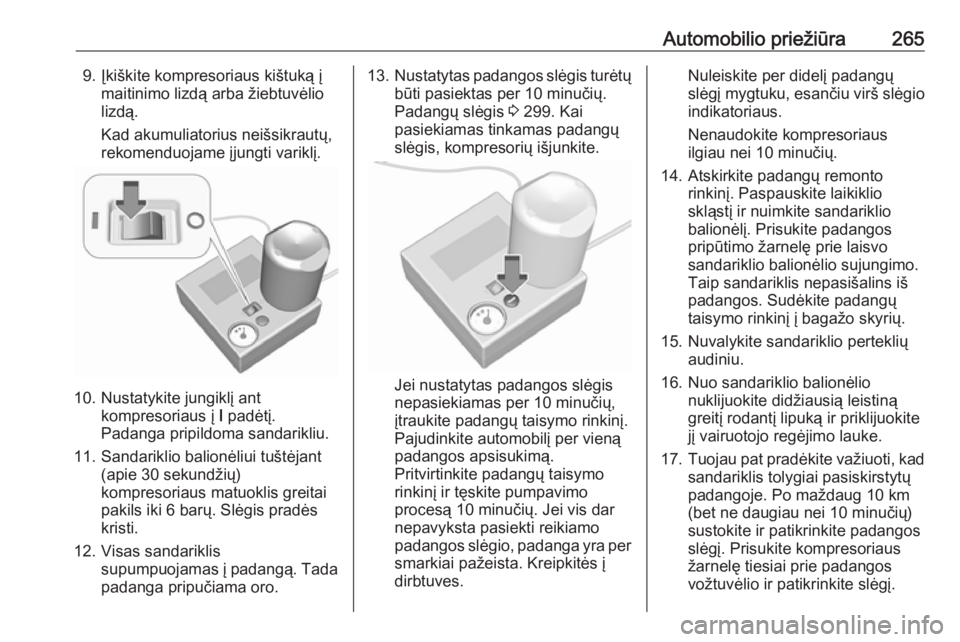

Automobilio priežiūra2659. Įkiškite kompresoriaus kištuką įmaitinimo lizdą arba žiebtuvėlio
lizdą.
Kad akumuliatorius neišsikrautų,
rekomenduojame įjungti variklį.
10. Nustatykite jungiklį ant kompresoriaus į I padėtį.
Padanga pripildoma sandarikliu.
11. Sandariklio balionėliui tuštėjant (apie 30 sekundžių)
kompresoriaus matuoklis greitai
pakils iki 6 barų. Slėgis pradės
kristi.
12. Visas sandariklis supumpuojamas į padangą. Tada
padanga pripučiama oro.
13. Nustatytas padangos slėgis turėtų
būti pasiektas per 10 minučių.
Padangų slėgis 3 299. Kai
pasiekiamas tinkamas padangų
slėgis, kompresorių išjunkite.
Jei nustatytas padangos slėgis
nepasiekiamas per 10 minučių,
įtraukite padangų taisymo rinkinį.
Pajudinkite automobilį per vieną
padangos apsisukimą.
Pritvirtinkite padangų taisymo
rinkinį ir tęskite pumpavimo
procesą 10 minučių. Jei vis dar
nepavyksta pasiekti reikiamo
padangos slėgio, padanga yra per
smarkiai pažeista. Kreipkitės į
dirbtuves.
Nuleiskite per didelį padangų
slėgį mygtuku, esančiu virš slėgio indikatoriaus.
Nenaudokite kompresoriaus
ilgiau nei 10 minučių.
14. Atskirkite padangų remonto rinkinį. Paspauskite laikiklio
skląstį ir nuimkite sandariklio
balionėlį. Prisukite padangos
pripūtimo žarnelę prie laisvo
sandariklio balionėlio sujungimo.
Taip sandariklis nepasišalins iš
padangos. Sudėkite padangų
taisymo rinkinį į bagažo skyrių.
15. Nuvalykite sandariklio perteklių audiniu.
16. Nuo sandariklio balionėlio nuklijuokite didžiausią leistiną
greitį rodantį lipuką ir priklijuokite
jį vairuotojo regėjimo lauke.
17. Tuojau pat pradėkite važiuoti, kad
sandariklis tolygiai pasiskirstytų
padangoje. Po maždaug 10 km
(bet ne daugiau nei 10 minučių)
sustokite ir patikrinkite padangos
slėgį. Prisukite kompresoriaus
žarnelę tiesiai prie padangos
vožtuvėlio ir patikrinkite slėgį.

266Automobilio priežiūra
Jei slėgis daugiau nei 1,3 baro,
nustatykite jį iki reikiamos vertės. Pakartokite procedūrą, kol slėgis
nebekris.
Jei slėgis nukritęs žemiau nei
1,3 baro, automobiliu važiuoti
negalima. Kreipkitės į dirbtuves.
18. Sudėkite padangų taisymo rinkinį į bagažo skyrių.
Pastaba
Kadangi pataisytos padangos
važiavimo charakteristikos gerokai
suprastėja, kai galėsite šią padangą
pakeiskite.
Pasigirdus neįprastiems garsams
arba kompresoriui įkaitus, išjunkite
kompresorių mažiausiai 30 minučių.
Integruotas apsauginis vožtuvas
atsidaro, kai slėgis yra 7 barai.
Įsidėmėkite komplekto galiojimo
datą. Praėjus nurodytam laikui,
sandariklio veiksmingumas nėra
garantuojamas. Atkreipkite dėmesį į
ant sandariklio balionėlio pateiktą
laikymo informaciją.
Pakeiskite panaudotą sandariklio
balionėlį. Panaudotą balionėlį
išmeskite pagal atitinkamuose
įstatymuose pateiktus nurodymus.
Kompresorių ir sandariklį galima
naudoti, kai temperatūra yra
maždaug -30 °C.
Pateikti adapteriai gali būti
naudojami ir kitų daiktų pripūtimui:
futbolo kamuolius, pripučiamus
čiužinius, pripučiamas valtis ir pan.
Juos galite rasti kompresoriaus
apatinėje pusėje. Norėdami nuimti,
prisukite kompresoriaus žarnelę ir
ištraukite adapterį.
Ratų keitimas Kai kuriuose automobiliuose vietoj
atsarginio rato yra padangos
remontui skirtas komplektas 3 263.Atlikite šiuos paruošiamuosius
darbus ir laikykitės toliau pateiktų
nurodymų:
● Pastatykite automobilį ant lygaus, tvirto ir neslidaus
paviršiaus. Priekiniai ratai turi
būti pasukti tiesiai į priekį.
● Įjunkite rankinį stabdį ir perjunkite
pirmą pavarą, atbulinės eigos
pavarą arba P.
● Išimkite atsarginį ratą 3 269.
● Vienu metu nekeiskite daugiau nei vienos padangos.
● Naudokite domkratą tik ratams keisti, kai pradurta padanga, o nesezoniniams žiemos ir vasaros
padangų keitimams.
● Domkrato prižiūrėti nereikia. ● Jei automobilis stovi ant minkšto paviršiaus, po domkratu reikia
padėti kietą lentą (daugiausiai
1 cm storio).
● Prieš pakeldami automobilį keltuvu, išimkite iš automobilio
sunkius daiktus.

Automobilio priežiūra267● Automobilyje negali būti žmoniųar gyvūnų, kai transporto
priemonė keliama domkratu.
● Niekada negulkite po domkratu pakeltu automobiliu.
● Niekada neužvedinėkite domkratu pakelto automobilio.
● Rato varžtai ir sriegis nuvalomi skudurėliu prieš tvirtinant ratą.9Perspėjimas
Nesutepkite rato varžto, rato
veržlės bei rato veržlės įvorės.
1. Atsuktuvu atlaisvinkite ir nuimkite rato veržlių gaubtelius. Nuimkite
rato gaubtą. Automobilio įrankiai
3 257.
Lieti ratai: Atsuktuvu atlaisvinkite
ir nuimkite rato veržlių gaubtelius. Kad nesubraižytumėte rato, tarp
atsuktuvo ir lieto rato įterpkite
audinio skiautelę.
2. Rato raktą uždėkite taip, kad jis tvirtai atsiremtų, ir atlaisvinkite
visas veržles lengvai pasukdami.
Ratus galima apsaugoti,
naudojant apsaugines ratų
veržles. Norint atsukti šias
specifines ratų veržles, pirmiausia
reikia prie veržlės galvutės
prijungti adapterį ir tada įrengti
ratų raktą. Adapteris yra laikomas daiktadėžėje.3. Kai kuriose versijose automobilio kėlimo taškas gali būti uždengtas.Nutraukite dangtį į šoną.

268Automobilio priežiūra4. Patikrinkite, ar domkratasteisingai padėtas po atitinkamu
automobilio kėlimo tašku.
5. Domkratą nustatykite iki reikiamo aukščio. Domkratą reikia pastatyti
tiesiai po domkrato taškais, kad
nenusprūstų.
Pasukite rato raktą ir pakelkite į
tokį aukštį, kad ratas neliestų
žemės.
6. Atsukite rato veržles.
7. Pakeiskite ratą. Atsarginis ratas 3 269.
8. Prisukite rato veržles. 9. Nuleiskite automobilį.
10. Rato raktą uždėkite taip, kad jis tvirtai atsiremtų, ir prisukite visas
veržles. Veržimo jėga yra
140 Nm.
11. Rato gaubto ventilio angą sulygiuokite su padangos ventiliu.
Uždėkite rato veržlių dangtelius.
12. Sumontuokite automobilio kėlimo taško dangtį.
13. Padėkite pakeistą ratą 3 269,
transporto priemonės įrankius 3 257 ir ratų apsauginių veržlių
adapterį 3 67.
14. Kuo greičiau patikrinkite sumontuotos padangos slėgį ir
rato veržlių priveržimo momentą.
Kaip galima greičiau atnaujinkite arba suremontuokite netinkamą padangą.
Kėlimo platformos domkrato
tvirtinimo vieta
