Klimatizace159n:chlazeníAUTO:automatický režim4:ruční recirkulace vzduchuV:odstranění zamlžení
a námrazy
Vyhřívání zadního okna Ü 3 34,
vyhřívání sedadel ß 3 44, vyhřívání
volantu * 3 100.
Nastavení klimatizace se zobrazuje
na grafickém informačním displeji nebo barevném informačním displeji,
v závislosti na výbavě vozidla. Úpravy
nastavení se krátce zobrazí na obou
displejích přes aktuálně
zobrazovanou nabídku.
Elektronicky řízenou klimatizaci je
možné plně využívat pouze při
nastartovaném motoru.
Automatický režim AUTO
Základní nastavení pro dosažení
maximálního komfortu:
● Stiskněte AUTO, distribuce
vzduchu a rychlost ventilátoru je
regulována automaticky.
● V automatickém režimu otevřete všechny větrací otvory, abyste
umožnili optimální rozvod
vzduchu.
● Stisknutím tlačítka n zapnete
optimální chlazení a odmlžování.
Zapnutí je signalizováno
rozsvícením diody LED v tlačítku.
● Levým a pravým otočným ovladačem zvolte
z přednastavených hodnot
teploty pro prostor řidiče
a předního spolujezdce.
Doporučená teplota je 22 °C.
Regulaci rychlosti ventilátoru
v automatickém režimu lze změnit
v nabídce Nastavení.
Personalizace vozidla 3 133.
Všechny větrací otvory jsou
v automatickém režimu ovládané
automaticky. Z tohoto důvodu by měli
být větrací otvory vždy otevřené.
Přednastavení teploty
Požadovanou teplotu lze nastavit
v rozsahu 16 °C až 28 °C.

160Klimatizace
Je-li nastavena minimální teplota Lo
a je zapnuto chlazení n, klimatizace
bude běžet na maximální otáčky.
Pokud je nastavena maximální
teplota Hi, zapne systém regulace
klimatizace topení na maximum.
Poznámky
Pokud je zapnuto n, snížením
nastavení teploty v kabině může dojít k opětovnému nastartování
motoru z automatického zastavení
provedeného funkcí Autostop nebo
k potlačení provedení funkce
Autostop.
Odstranění zamlžení a námrazy
z oken V
● Stiskněte V. Zapnutí je
signalizováno rozsvícením diody
LED v tlačítku.
● Teplota a distribuce vzduchu jsou
nastaveny automaticky
a ventilátor běží vysokou
rychlostí.
● Zapněte vyhřívání zadního okna Ü.
● Návrat do předchozího režimu: stiskněte tlačítko V. Návrat do
automatického režimu: stiskněte
tlačítko AUTO.
Nastavení automatického vyhřívání
zadního okna můžete nastavit
v nabídce Settings (Nastavení) na
informačním displeji. Personalizace
vozidla 3 133.Poznámky
Pokud stisknete V v případě, že
motor běží, bude režim Autostop
zakázán do doby, než opět stisknete
V .
Pokud stisknete l při zapnutém
ventilátoru za chodu motoru, bude
režim Autostop zakázán do doby,
než opět stisknete tlačítko l nebo
vypnete ventilátor.
Pokud tlačítko V stisknete
v případě, že motor je
v automatickém zastavení Autostop,
motor se automaticky znovu
nastartuje.
Pokud stisknete l v případě, že je
zapnutí ventilátor a motor je v režimu
Autostop, motor se automaticky
znovu nastartuje.
Systém Stop-start 3 169.
Ruční nastavení
Nastavení systému řízení klimatizace lze následovně změnit použitím
tlačítek a otočných ovladačů. Změna nastavení vypne automatický režim.

Klimatizace161Rychlost ventilátoru Z
Stisknutí spodního nebo horního
tlačítka snižuje resp. zvyšuje otáčky
ventilátoru - viz obrázek. Rychlost
ventilátoru se na displeji zobrazí
počtem segmentů.
Delší stisknutí dolního tlačítka vypne
ventilátor a chlazení.
Delší stisknutí horního tlačítka zapne
ventilátor na maximální rychlost.
Návrat do automatického režimu:
Stiskněte AUTO.
Distribuce vzduchu l, M , K
Stiskněte příslušné tlačítko pro
nastavení. Zapnutí je signalizováno
rozsvícením diody LED v tlačítku.l:na čelní okno a na okna
v předních dveřích (na pozadí se aktivuje klimatizace, aby se
předešlo zamlžení oken)M:do oblasti hlavy skrze
nastavitelné větrací otvoryK:do oblasti nohou
Kombinace všech tlačítek je
povolena.
Návrat k automatickému rozvodu vzduchu: stiskněte tlačítko AUTO.
Chlazení n
Chlazení se zapíná stiskem n.
Zapnutí je signalizováno pomocí
diody LED v tlačítku. Chlazení je
funkční pouze tehdy, když motor běží
a ventilátor klimatizace je zapnutý.
Dalším stisknutím tlačítka n chlazení
vypnete.
Systém klimatizace ochlazuje
a odvlhčuje (vysouší) vzduch, pokud
je venkovní teplota nad specifickou
úrovní. Proto se může tvořit
kondenzace odkapávající ze spodku
vozidla.
Pokud ochlazování a vysoušení
potřebné není, chladicí systém
vypněte kvůli úspoře paliva. Je-li
systém chlazení vypnutý, klimatizace nebude v režimu Autostop vyžadovat
opětovné nastartování motoru.
Výjimka: Je aktivován systém
rozmrazování a venkovní teplota je
vyšší než 0 °C.
Na displeji se zobrazí ACZap., když je
chlazení zapnuto, nebo ACVyp., když
je chlazení vypnuto.
Zapnutí nebo vypnutí chlazení lze po nastartování motoru změnit v nabídce
Settings (Nastavení) na informačním
displeji. Personalizace vozidla 3 133.
Režim recirkulace vzduchu 4
Stisknutím tlačítka 4 aktivujete
režim recirkulace vzduchu. Zapnutí je signalizováno rozsvícením diody LED
v tlačítku.
Opakovaným stisknutím tlačítka 4
režim recirkulace deaktivujete.

162Klimatizace9Varování
V režimu cirkulace vzduchu je
omezena výměna čerstvého
vzduchu. Při režimu bez chlazení se vlhkost vzduchu zvyšuje, takže může dojít k zamlžení oken
zevnitř. Kvalita vzduchu v interiéru
se zhoršuje, takže cestující mohou pocítit i nevolnost.
Za teplých a velmi vlhkých
klimatických podmínek se čelní sklo může zvenku zamlžit, pokud na něj
směřuje chladný vzduch. Jestliže se
čelní sklo zamlží zvenku, aktivujte
stěrače čelního skla a deaktivujte l.
Základní nastavení
Některá nastavení mohou být
změněna v nabídce Settings
(Nastavení) na informačním displeji.
Personalizace vozidla 3 133.
Nezávislé topení
Vzduchové topení Quickheat je elektrické přídavné
vzduchové topení, které automaticky
rychleji zahřeje prostor pro cestující.Ventilační otvory
Nastavitelné větrací otvory Pokud je zapnuté ochlazování,
musíte otevřít alespoň jeden větrací
otvor.
Otočením nastavovacího kolečka na
B větrací otvor otevřete. Otočením
nastavovacího kolečka upravte
množství vzduchu proudícího
větracím otvorem.

Klimatizace163
Nasměrujte proud vzduchu
nakloněním a natočením klapek.
Otočením nastavovacího kolečka na
7 větrací otvor zavřete.
Ventilační otvory pro cestující vzadu
jsou na levé a pravé straně za
předními sedadly.
9 Varování
Na klapky větracích otvorů
nepřipevňujte žádné předměty. V případě nehody hrozí nebezpečí poškození a zranění.
Nepohyblivé ventilační
otvory
Další větrací otvory jsou umístěné
pod čelním sklem a okny dveří a v
prostorách pro nohy.
Údržba
Otvory pro sání vzduchu
Otvory pro sání vzduchu, které se
nacházejí před čelním sklem, musíte
udržovat v čistotě z důvodu umožnění
průchodu vzduchu. Odstraňte
jakékoliv listí, špínu nebo sníh.
Pylový filtr
Pylový filtr odstraňuje prach, saze,
pyly a spory ze vzduchu vstupujícího
do vozidla otvory pro sání vzduchu.

164KlimatizacePravidelné uvedeníklimatizace do činnosti
Aby byl trvale zachován optimální
výkon, musí být chlazení jednou za
měsíc na několik minut zapnuto,
nezávisle na počasí a ročním období.
Provoz chlazení klimatizace není
možný při velmi nízké venkovní
teplotě.
Servis
Aby byl trvale zachován optimální
výkon chlazení, doporučuje se jednou za rok zkontrolovat systém
klimatizace, a to počínaje
třetím rokem od počáteční registrace
vozidla.
● test funkčnosti a tlaku
● funkčnost topení
● kontrola těsnosti
● kontrola hnacích řemenů
● vyčištění odtokového vedení kondenzátoru a výparníku
● test výkonnosti

Řízení vozidla a jeho provoz165Řízení vozidla
a jeho provozRady pro jízdu ............................ 166
Kontrola nad vozidlem .............166
Řízení ...................................... 166
Startování a provoz ...................167
Záběh nového vozidla .............167

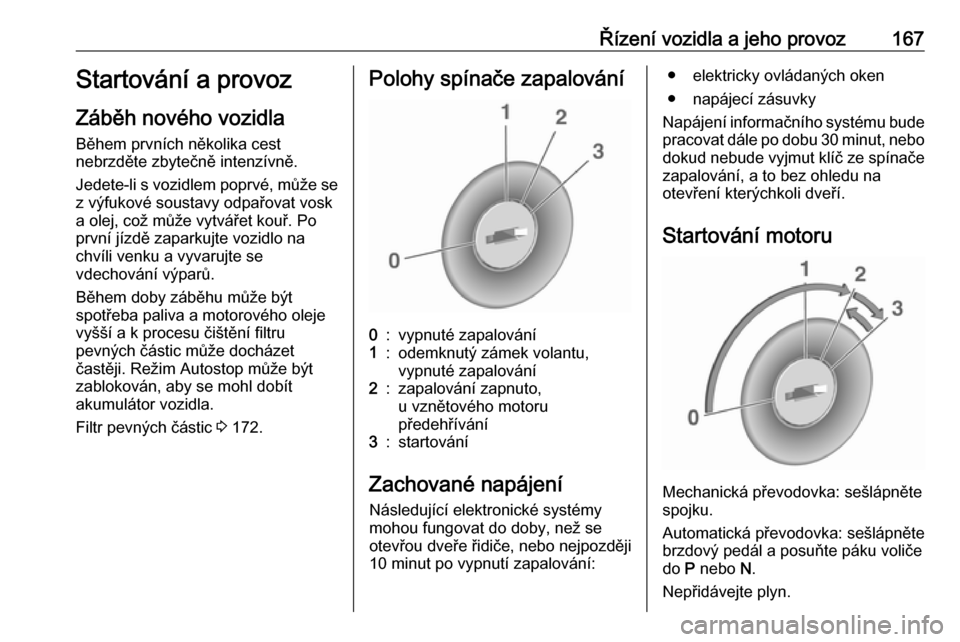

Polohy spínače zapalování .....167
Zachované napájení ................167
Startování motoru ....................167
Odpojení při přeběhu ...............168
Systém stop-start ....................169
Parkování ................................ 171
Výfuk motoru .............................. 172
Filtr pevných částic ..................172
Katalyzátor .............................. 173
AdBlue ..................................... 173
Automatická převodovka ...........177
Displej převodovky ..................177
Páka voliče .............................. 177
Manuální režim ........................178
Elektronické jízdní programy ...179
Porucha ................................... 179
Přerušení napájení ..................179
Manuální převodovka ................180Brzdy.......................................... 181
Protiblokovací systém brzd .....181
Parkovací brzda ......................182
Brzdový asistent ......................183
Asistent rozjezdu ve svahu ......183
Podvozkové systémy .................184
Systém kontroly prokluzu ........184
Elektronické řízení stability ......185
Interaktivní podvozkový systém .................................... 185
Asistenční systémy pomoci
řidiči ........................................... 187
Tempomat ............................... 187
Omezovač rychlosti .................189
Adaptivní tempomat ................190
Výstraha před kolizí vpředu .....197
Indikace vzdálenosti vpředu ....200
Aktivní brzdění v kritické situaci ..................................... 201
Parkovací asistent ...................203
Upozornění na mrtvý úhel .......209
Zadní kamera .......................... 211
Asistent dopravního značení ...212
Varování o opuštění jízdního pruhu ...................................... 215
Palivo ......................................... 217
Palivo pro zážehové motory ....217
Palivo pro vznětové motory .....217Palivo pro provoz na zemní
plyn ......................................... 217
Palivo pro provoz na kapalný plyn ......................................... 218
Doplňování paliva ....................220
Spotřeba paliva - emise CO 2
.. 225
Tažné zařízení ........................... 226
Všeobecné informace ..............226
Chování vozidla za jízdy a rady pro jízdu s přívěsem ...............227
Tažení přívěsu ......................... 227
Asistent stability přívěsu ..........230

166Řízení vozidla a jeho provozRady pro jízdu
Kontrola nad vozidlem
Nikdy nedojíždějte při vypnutém
motoru (s výjimkou režimu
Autostop)
Mnoho systémů za tohoto stavu
nefunguje (např. posilovač brzd,
posilovač řízení). Taková jízda je pro
Vás i ostatní nebezpečná. Všechny
funkce v režimu Autostop fungují,
nicméně dojde k řízenému snížení účinnosti posilovače řízení a snížení
rychlosti vozidla.
Systém Stop-start 3 169.
Zvýšené volnoběžné otáčky
Pokud stav akumulátoru vozidla
vyžaduje dobití, musí se zvýšit výkon
alternátoru. Přitom dojde ke zvýšení
volnoběžných otáček, což můžete
slyšet.
Ve vozidlech vybavených
kombinovaným displejem vyšší
úrovně výbavy se v informačním
centru řidiče zobrazí zpráva.Pedály
V oblasti pedálů Vám při sešlápnutí
pedálů až na podlahu nesmí překážet
žádný koberec nebo rohožka.
Používejte pouze podlahové rohože,
které jsou svou velikostí uzpůsobené
vozidlu a jsou řádně uchyceny
pojistkami na straně řidiče.
Řízení Pokud dojde k přerušení posilování
řízení z důvodu zastavení motoru
nebo závady systému, lze stále
vozidlo řídit, ale bude k tomu nutné
vyvinout větší sílu.
Kontrolka c 3 116.Výstraha
Vozidla vybavená hydraulickým
posilovačem řízení:
Pokud otočíte volantem až
nadoraz a podržíte jej v této
poloze déle než 15 sekund, může
dojít k poškození systému
posilovače řízení a ztrátě
posilovací funkce posilovače
řízení.

Řízení vozidla a jeho provoz167Startování a provoz
Záběh nového vozidla Během prvních několika cest
nebrzděte zbytečně intenzívně.
Jedete-li s vozidlem poprvé, může se
z výfukové soustavy odpařovat vosk
a olej, což může vytvářet kouř. Po
první jízdě zaparkujte vozidlo na
chvíli venku a vyvarujte se
vdechování výparů.
Během doby záběhu může být
spotřeba paliva a motorového oleje
vyšší a k procesu čištění filtru
pevných částic může docházet
častěji. Režim Autostop může být
zablokován, aby se mohl dobít
akumulátor vozidla.
Filtr pevných částic 3 172.Polohy spínače zapalování0:vypnuté zapalování1:odemknutý zámek volantu,
vypnuté zapalování2:zapalování zapnuto,
u vznětového motoru
předehřívání3:startování
Zachované napájení
Následující elektronické systémy
mohou fungovat do doby, než se
otevřou dveře řidiče, nebo nejpozději
10 minut po vypnutí zapalování:
● elektricky ovládaných oken
● napájecí zásuvky
Napájení informačního systému bude
pracovat dále po dobu 30 minut, nebo
dokud nebude vyjmut klíč ze spínače zapalování, a to bez ohledu na
otevření kterýchkoli dveří.
Startování motoru
Mechanická převodovka: sešlápněte
spojku.
Automatická převodovka: sešlápněte
brzdový pedál a posuňte páku voliče
do P nebo N.
Nepřidávejte plyn.

168Řízení vozidla a jeho provozVznětový motor: otočte klíč do polohy
2 pro žhavení, dokud nezhasne
kontrolka !.
Krátce otočte klíč do polohy 3
a uvolněte: automatický proces spustí
startér s malým zpožděním a nechá
ho běžet dokud motor nenastartuje,
viz automatické ovládání startéru.
Před opětovným startováním nebo za účelem vypnutí motoru otočte klíčem
zpět do polohy 0.
V režimu Autostop lze motor
nastartovat sešlápnutím spojkového
pedálu.Startování vozidla při nízkých
teplotách
Motor lze bez nezávislého topení
startovat při teplotách do -25 °С
v případě vznětových motorů
a -30 °C v případě zážehových
motorů. Musí se používat motorový
olej se správnou viskozitou, správné
palivo a dostatečně nabitá baterie.
Dále se musí provádět příslušné
servisní prohlídky. Při teplotách pod
-30 °C potřebuje automatická
převodovka fázi zahřívání dlouhou přibližně 5 minut. Páka voliče musí
být v poloze P.
Automatické ovládání startéru
Tato funkce řídí proces startování
motoru. Řidič nemusí držet klíč
v poloze 3. Jakmile je zapnut, bude
systém automaticky startovat dokud
motor nenastartuje. Kvůli kontrolnímu
procesu začne motor startovat po
malé prodlevě.Možné důvody pro nenastartování
motoru:
● Pedál spojky není sešlápnut (manuální převodovka).
● Pedál brzdy není sešlápnut nebo
páka voliče není v P či N
(automatická převodovka).
● Nastalo překročení časového limitu.
Rychlé zahřátí motoru
Po spuštění může být dostupný točivý moment motoru na krátkou dobu
omezen, zejména když je teplota
motoru nízká. Omezení má umožnit
mazacímu systému, aby plně chránil
motor.
Odpojení při přeběhu
Přívod paliva je automaticky odpojen
při přeběhu, např. když vozidlo jede se zařazeným převodovým stupněm,
avšak je uvolněný pedál plynu.
