OPEL ZAFIRA C 2016 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz199NastaveníNastavení mohou být změněna
v nabídce Auto collision preparation
(Automatická příprava na kolizi) v rámci personalizace vozidla, 3 133.
Výstraha před kolizí vpředu se
systémem přední kamery
Systém používá systém přední
kamery v čelním skle pro detekci
vozidla přímo před vámi, ve vaší trase do vzdálenosti přibližně 60 metrů.
Aktivace
Výstraha před kolizí vpředu pracuje automaticky při rychlosti vyšší než 40 km/h, pokud není deaktivována
stisknutím V (viz níže).

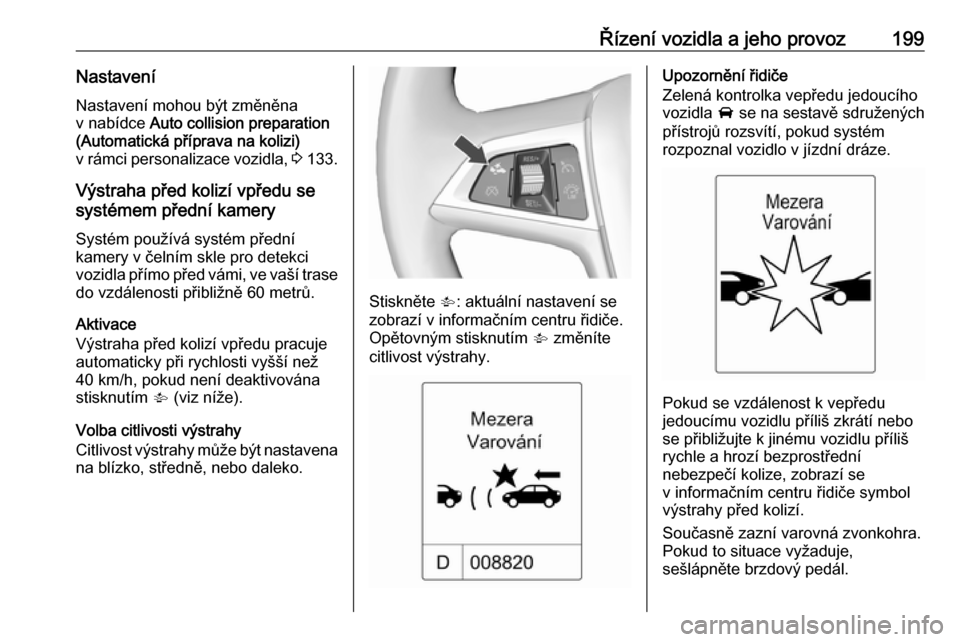

Volba citlivosti výstrahy
Citlivost výstrahy může být nastavena
na blízko, středně, nebo daleko.
Stiskněte V: aktuální nastavení se
zobrazí v informačním centru řidiče. Opětovným stisknutím V změníte
citlivost výstrahy.
Upozornění řidiče
Zelená kontrolka vepředu jedoucího
vozidla A se na sestavě sdružených
přístrojů rozsvítí, pokud systém
rozpoznal vozidlo v jízdní dráze.
Pokud se vzdálenost k vepředu
jedoucímu vozidlu příliš zkrátí nebo
se přibližujte k jinému vozidlu příliš
rychle a hrozí bezprostřední
nebezpečí kolize, zobrazí se
v informačním centru řidiče symbol
výstrahy před kolizí.
Současně zazní varovná zvonkohra.
Pokud to situace vyžaduje,
sešlápněte brzdový pedál.

200Řízení vozidla a jeho provozDeaktivace

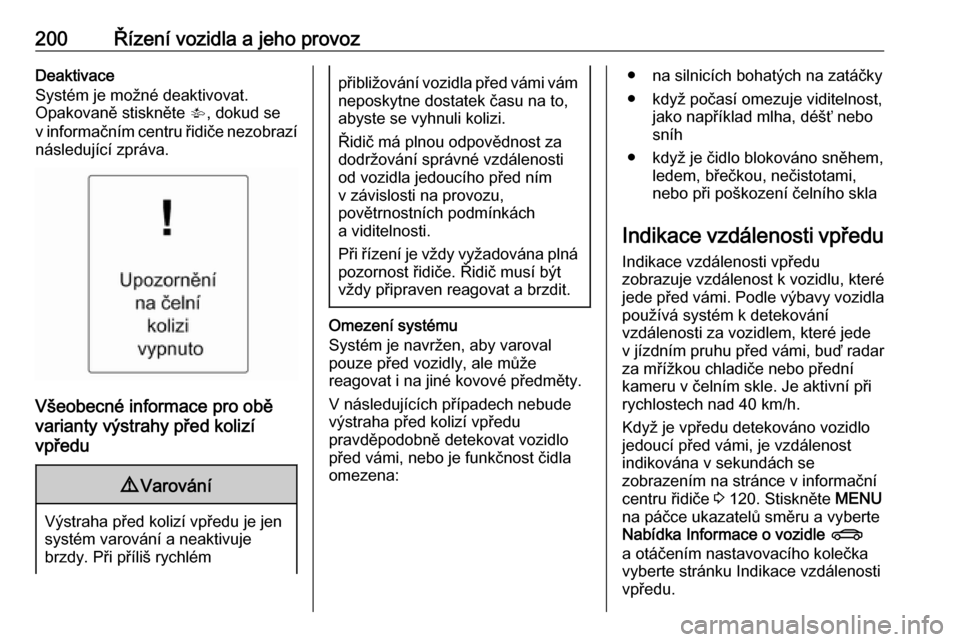

Systém je možné deaktivovat.
Opakovaně stiskněte V, dokud se
v informačním centru řidiče nezobrazí
následující zpráva.
Všeobecné informace pro obě
varianty výstrahy před kolizí
vpředu
9 Varování
Výstraha před kolizí vpředu je jen
systém varování a neaktivuje
brzdy. Při příliš rychlém
přibližování vozidla před vámi vám
neposkytne dostatek času na to,
abyste se vyhnuli kolizi.
Řidič má plnou odpovědnost za
dodržování správné vzdálenosti
od vozidla jedoucího před ním
v závislosti na provozu,
povětrnostních podmínkách
a viditelnosti.
Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být
vždy připraven reagovat a brzdit.
Omezení systému
Systém je navržen, aby varoval
pouze před vozidly, ale může
reagovat i na jiné kovové předměty.
V následujících případech nebude
výstraha před kolizí vpředu
pravděpodobně detekovat vozidlo
před vámi, nebo je funkčnost čidla
omezena:
● na silnicích bohatých na zatáčky
● když počasí omezuje viditelnost, jako například mlha, déšť nebo
sníh
● když je čidlo blokováno sněhem, ledem, břečkou, nečistotami,
nebo při poškození čelního skla
Indikace vzdálenosti vpředu
Indikace vzdálenosti vpředu
zobrazuje vzdálenost k vozidlu, které
jede před vámi. Podle výbavy vozidla
používá systém k detekování
vzdálenosti za vozidlem, které jede
v jízdním pruhu před vámi, buď radar
za mřížkou chladiče nebo přední
kameru v čelním skle. Je aktivní při
rychlostech nad 40 km/h.

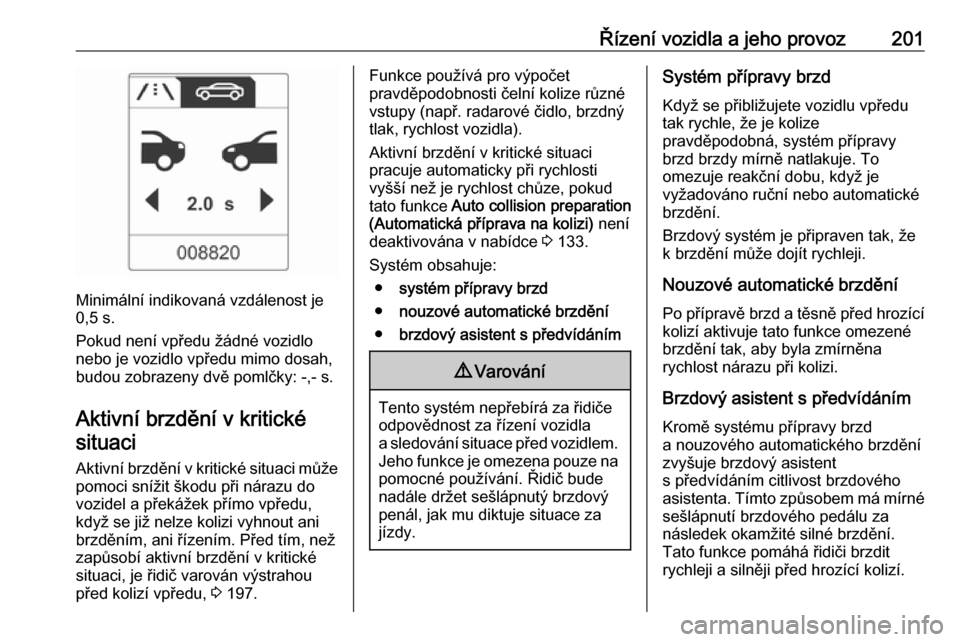

Když je vpředu detekováno vozidlo
jedoucí před vámi, je vzdálenost
indikována v sekundách se
zobrazením na stránce v informační
centru řidiče 3 120. Stiskněte MENU
na páčce ukazatelů směru a vyberte
Nabídka Informace o vozidle X
a otáčením nastavovacího kolečka
vyberte stránku Indikace vzdálenosti
vpředu.

Řízení vozidla a jeho provoz201
Minimální indikovaná vzdálenost je
0,5 s.
Pokud není vpředu žádné vozidlo nebo je vozidlo vpředu mimo dosah,
budou zobrazeny dvě pomlčky: -,- s.
Aktivní brzdění v kritickésituaci
Aktivní brzdění v kritické situaci může pomoci snížit škodu při nárazu do
vozidel a překážek přímo vpředu,
když se již nelze kolizi vyhnout ani brzděním, ani řízením. Před tím, nežzapůsobí aktivní brzdění v kritické
situaci, je řidič varován výstrahou
před kolizí vpředu, 3 197.
Funkce používá pro výpočet
pravděpodobnosti čelní kolize různé
vstupy (např. radarové čidlo, brzdný
tlak, rychlost vozidla).
Aktivní brzdění v kritické situaci
pracuje automaticky při rychlosti
vyšší než je rychlost chůze, pokud
tato funkce Auto collision preparation
(Automatická příprava na kolizi) není
deaktivována v nabídce 3 133.
Systém obsahuje: ● systém přípravy brzd
● nouzové automatické brzdění
● brzdový asistent s předvídáním9Varování
Tento systém nepřebírá za řidiče
odpovědnost za řízení vozidla
a sledování situace před vozidlem. Jeho funkce je omezena pouze napomocné používání. Řidič bude
nadále držet sešlápnutý brzdový
penál, jak mu diktuje situace za
jízdy.
Systém přípravy brzd
Když se přibližujete vozidlu vpředu
tak rychle, že je kolize
pravděpodobná, systém přípravy
brzd brzdy mírně natlakuje. To
omezuje reakční dobu, když je
vyžadováno ruční nebo automatické brzdění.
Brzdový systém je připraven tak, že
k brzdění může dojít rychleji.
Nouzové automatické brzdění
Po přípravě brzd a těsně před hrozící kolizí aktivuje tato funkce omezené
brzdění tak, aby byla zmírněna
rychlost nárazu při kolizi.
Brzdový asistent s předvídáním
Kromě systému přípravy brzd
a nouzového automatického brzdění
zvyšuje brzdový asistent
s předvídáním citlivost brzdového
asistenta. Tímto způsobem má mírné
sešlápnutí brzdového pedálu za
následek okamžité silné brzdění.
Tato funkce pomáhá řidiči brzdit
rychleji a silněji před hrozící kolizí.

202Řízení vozidla a jeho provoz9Varování
Aktivní brzdění neslouží k silnému
autonomnímu zabrzdění ani
nedokáže automaticky zabránit
kolizi. Je určeno ke snížení
rychlosti vozidla před kolizí.
Pravděpodobně nebude reagovat na stojící vozidla, chodce ani
zvířata. Po náhlé změně jízdního
pruhu potřebuje systém určitý čas
na detekci nejbližšího před vámi
jedoucího vozidla.
Při řízení je vždy vyžadována plná pozornost řidiče. Řidič musí být
vždy připraven reagovat a použít
brzdy a řízení tak, aby se vyhnul
kolizím. Systém je navržen tak,
aby správně pracoval pouze
tehdy, pokud mají všichni cestující zapnuté bezpečnostní pásy.
Omezení systému
Aktivní brzdění v kritické situaci funguje omezeně nebo vůbec za
deště, sněhu nebo silném znečištění, neboť radarové čidlo může být
pokryto vrstvou vody, prachu, ledu
nebo sněhu. V případě blokování
čidla očistěte jeho kryt.
V některých vzácných případech
může systém aktivní brzdění v kritické
situaci způsobit krátké automatické
brzdění v situacích, kdy se to nezdá
být nutné, například kvůli dopravním
značkám v zatáčce, nebo kvůli
vozidlům v jiném jízdním pruhu. To je přijatelný stav a vozidlo nevyžaduje
servis. Stiskněte pevně plynový pedál a překonejte tak automatické brzdění.
Nastavení Nastavení můžou být změněna
v nabídce Auto collision preparation
(Automatická příprava na kolizi) v rámci personalizace vozidla, 3 133.
Porucha

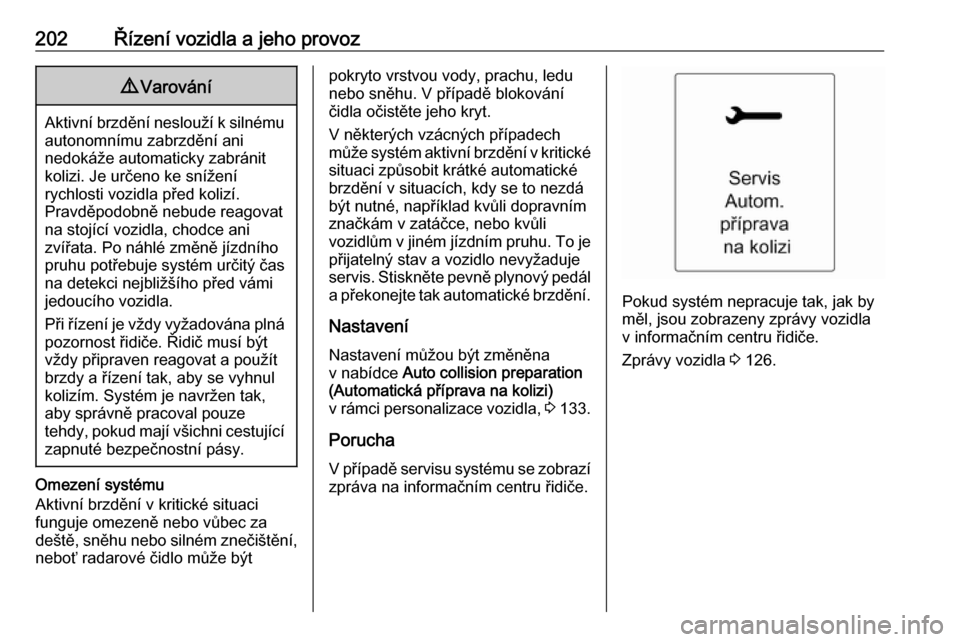

V případě servisu systému se zobrazí zpráva na informačním centru řidiče.
Pokud systém nepracuje tak, jak by
měl, jsou zobrazeny zprávy vozidla
v informačním centru řidiče.
Zprávy vozidla 3 126.

Řízení vozidla a jeho provoz203Parkovací asistent
Přední parkovací asistent9 Varování
Za provedení parkovacího
manévru plně odpovídá řidič.
Při jízdě dozadu nebo dopředu
s použitím systému parkovacího
asistenta vždy kontrolujte prostor
okolo vozidla.
Přední - zadní parkovací asistent
měří vzdálenost mezi vozidlem
a překážkou před a za vozidlem.
Systém vydává akustické signály
a zobrazuje zprávy.

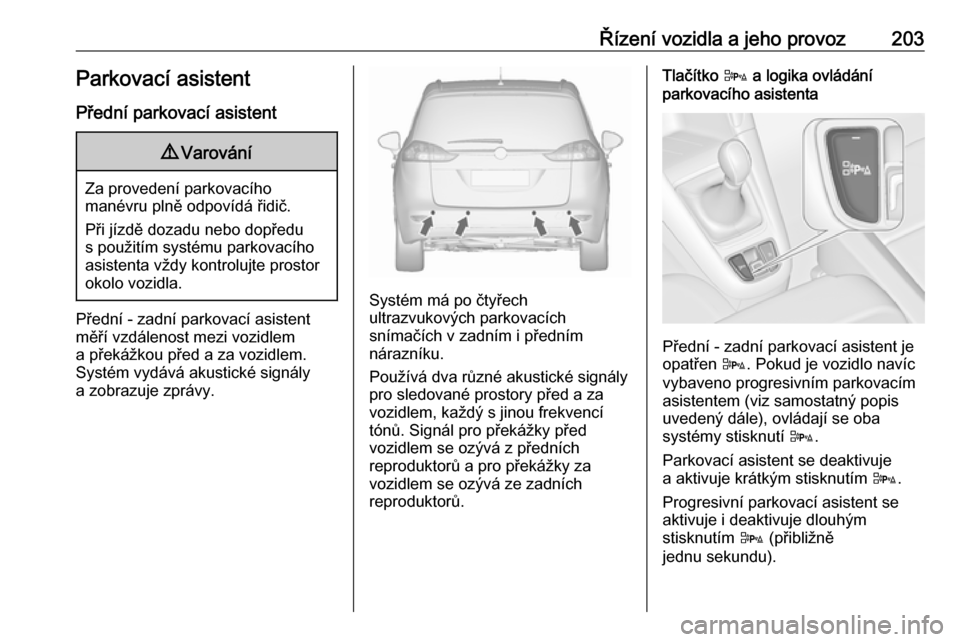

Systém má po čtyřech
ultrazvukových parkovacích
snímačích v zadním i předním
nárazníku.
Používá dva různé akustické signály
pro sledované prostory před a za
vozidlem, každý s jinou frekvencí
tónů. Signál pro překážky před
vozidlem se ozývá z předních
reproduktorů a pro překážky za
vozidlem se ozývá ze zadních
reproduktorů.
Tlačítko D a logika ovládání
parkovacího asistenta
Přední - zadní parkovací asistent je
opatřen D. Pokud je vozidlo navíc
vybaveno progresivním parkovacím
asistentem (viz samostatný popis
uvedený dále), ovládají se oba
systémy stisknutí D.
Parkovací asistent se deaktivuje
a aktivuje krátkým stisknutím D.
Progresivní parkovací asistent se
aktivuje i deaktivuje dlouhým
stisknutím D (přibližně
jednu sekundu).

204Řízení vozidla a jeho provozLogika tlačítek ovládání systému:● Přední – zadní parkovací asistent
je aktivní: krátkým stisknutím se
deaktivuje přední – zadní
parkovací asistent.
● Přední – zadní parkovací asistent
je aktivní: dlouhým stisknutím se zapne progresivní parkovacíasistent, pokud je zařazen
rychlostní stupeň pro jízdu
dopředu.
● Progresivní parkovací asistent je aktivní: krátkým stisknutím se
aktivuje přední – zadní parkovací asistent.
● Progresivní parkovací asistent je aktivní: dlouhým stisknutím se
deaktivuje progresivní parkovací
asistent.
● Progresivní parkovací asistent je aktivní společně s předním –
zadním parkovacím asistentem:
krátkým stisknutím se deaktivují
oba systémy.
Aktivace
Při zařazení zpátečky se přední
a zadní parkovací asistent uvede do
činnosti.Přední parkovací asistent se také
automaticky aktivuje při rychlosti do
11 km/h.
Svítící dioda LED v tlačítku
parkovacího asistenta signalizuje, že
systém je provozuschopný.
Pokud rychlost vozidla překročí
11 km/h, přední parkovací asistent se
deaktivuje. Přední parkovací asistent
se vždy znovu zapne, pokud rychlost
klesne pod 11 km/h.
Indikace
Systém akustickými signály řidiče
upozorní na potenciálně nebezpečné překážky za vozidlem a před
vozidlem. V závislosti na tom, která strana vozidla je blíže překážce, z té
strany vozidla uslyšíte akustické
varovné signály. Interval mezi tóny se bude při přibližování vozidla
k překážce zkracovat. Pokud je
vzdálenost menší než přibližně
30 cm, bude tón nepřerušovaný.
Navíc lze vzdálenost od překážky
zobrazit v informačním centru řidiče
3 120.

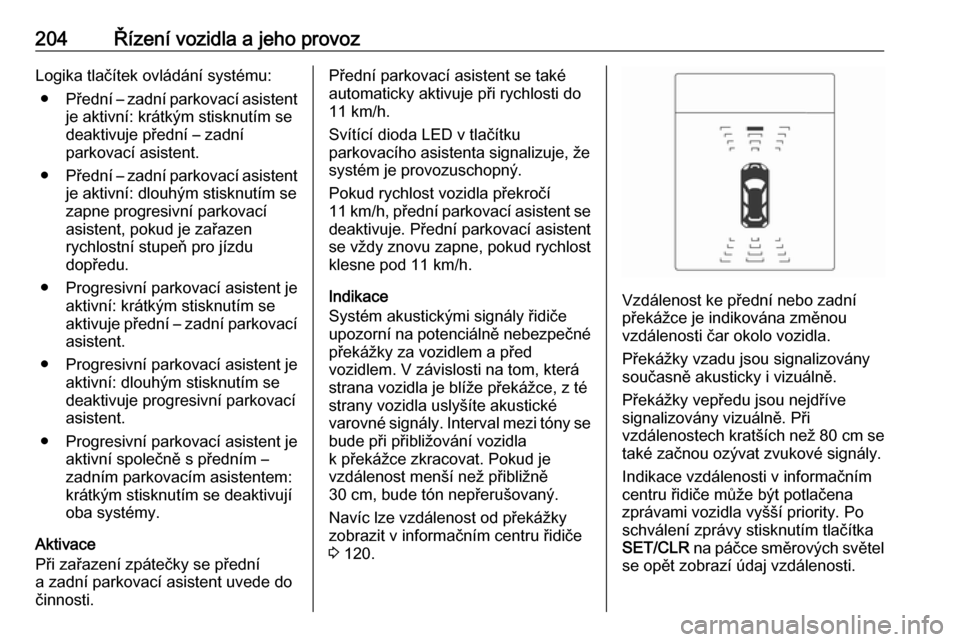

Vzdálenost ke přední nebo zadní
překážce je indikována změnou
vzdálenosti čar okolo vozidla.
Překážky vzadu jsou signalizovány
současně akusticky i vizuálně.
Překážky vepředu jsou nejdříve
signalizovány vizuálně. Při
vzdálenostech kratších než 80 cm se
také začnou ozývat zvukové signály.
Indikace vzdálenosti v informačním
centru řidiče může být potlačena
zprávami vozidla vyšší priority. Po
schválení zprávy stisknutím tlačítka
SET/CLR na páčce směrových světel
se opět zobrazí údaj vzdálenosti.

Řízení vozidla a jeho provoz205Deaktivace
Zadní parkovací asistent se
automaticky vypne při vyřazení
zpátečky.
Přední parkovací asistent se
deaktivuje při rychlosti nad 11 km/h.
Manuální deaktivace je možná
krátkým stisknutím D.
Po vypnutí systému dioda LED
v tlačítku zhasne.
Kromě toho se při manuálním vypnutí
systému v informačním centru řidiče
zobrazí zpráva Park.asistent
Vypnuto .
Po manuálním vypnutí se přední
parkovací asistent znovu aktivuje po
stisknutí D nebo po zařazení
zpátečky.
Porucha
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, například při
zakrytí čidel ledem, se rozsvítí
kontrolka r nebo se zobrazí zpráva
v informačním centru řidiče.
Zprávy vozidla 3 126.
Kontrolka r 3 116.
Progresivní parkovací asistent9 Varování
Za akceptování parkovacího
místa doporučeného systémem a provedení parkovacího manévru zodpovídá plně řidič vozidla.
Při parkování pomocí
progresivního parkovacího
asistenta vždy kontrolujte ve
všech směrech prostor okolo
vozidla.

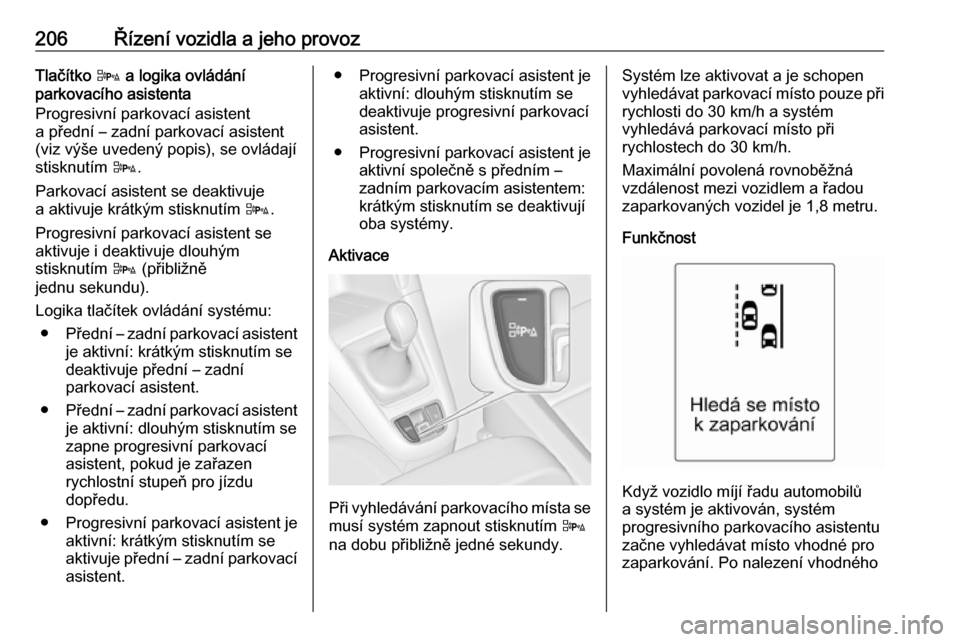

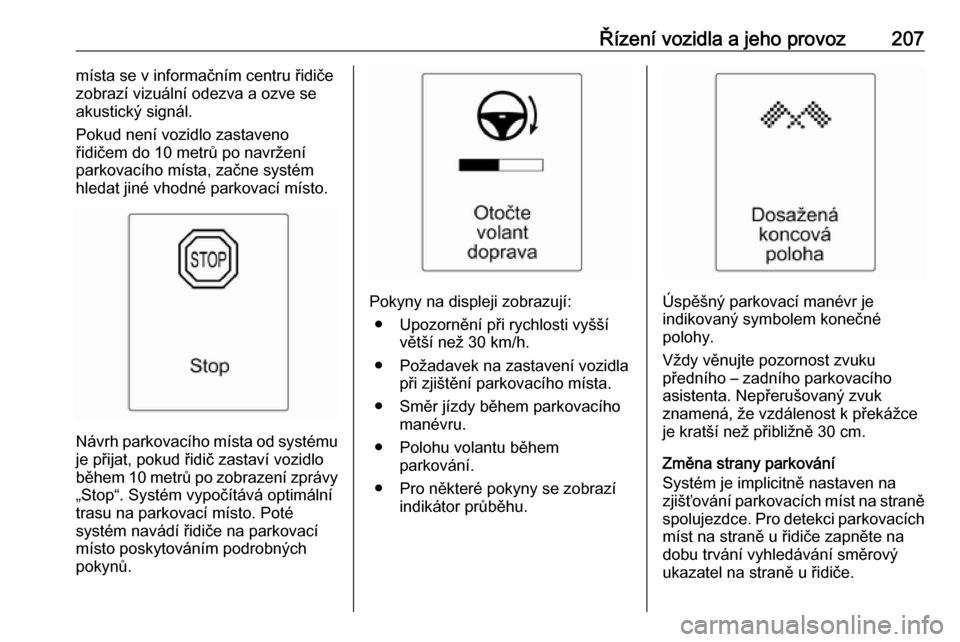

Systém progresivního parkovacího
asistenta navádí řidiče na parkovací
místo pomocí pokynů v informačním
centru řidiče a akustických signálů.
Řidič musí ovládat plynový pedál,
brzdy, řízení a řazení převodových
stupňů.
Tento systém využívá snímačů
předního – zadního parkovacího
asistentu v kombinaci se dvěma
dalšími snímači na obou stranách
předního a zadního nárazníku.

206Řízení vozidla a jeho provozTlačítko D a logika ovládání
parkovacího asistenta
Progresivní parkovací asistent
a přední – zadní parkovací asistent (viz výše uvedený popis), se ovládají
stisknutím D.
Parkovací asistent se deaktivuje a aktivuje krátkým stisknutím D.
Progresivní parkovací asistent se
aktivuje i deaktivuje dlouhým
stisknutím D (přibližně
jednu sekundu).
Logika tlačítek ovládání systému: ● Přední – zadní parkovací asistent
je aktivní: krátkým stisknutím se
deaktivuje přední – zadní
parkovací asistent.
● Přední – zadní parkovací asistent
je aktivní: dlouhým stisknutím se zapne progresivní parkovacíasistent, pokud je zařazen
rychlostní stupeň pro jízdu
dopředu.
● Progresivní parkovací asistent je aktivní: krátkým stisknutím seaktivuje přední – zadní parkovací asistent.● Progresivní parkovací asistent je aktivní: dlouhým stisknutím se
deaktivuje progresivní parkovací
asistent.
● Progresivní parkovací asistent je aktivní společně s předním –
zadním parkovacím asistentem:
krátkým stisknutím se deaktivují
oba systémy.
Aktivace
Při vyhledávání parkovacího místa se
musí systém zapnout stisknutím D
na dobu přibližně jedné sekundy.
Systém lze aktivovat a je schopen
vyhledávat parkovací místo pouze při rychlosti do 30 km/h a systém
vyhledává parkovací místo při
rychlostech do 30 km/h.
Maximální povolená rovnoběžná
vzdálenost mezi vozidlem a řadou
zaparkovaných vozidel je 1,8 metru.
Funkčnost
Když vozidlo míjí řadu automobilů
a systém je aktivován, systém
progresivního parkovacího asistentu
začne vyhledávat místo vhodné pro
zaparkování. Po nalezení vhodného

Řízení vozidla a jeho provoz207místa se v informačním centru řidiče
zobrazí vizuální odezva a ozve se
akustický signál.
Pokud není vozidlo zastaveno
řidičem do 10 metrů po navržení
parkovacího místa, začne systém
hledat jiné vhodné parkovací místo.
Návrh parkovacího místa od systému je přijat, pokud řidič zastaví vozidlo
během 10 metrů po zobrazení zprávy
„Stop“. Systém vypočítává optimální
trasu na parkovací místo. Poté
systém navádí řidiče na parkovací
místo poskytováním podrobných
pokynů.
Pokyny na displeji zobrazují:
● Upozornění při rychlosti vyšší větší než 30 km/h.
● Požadavek na zastavení vozidla při zjištění parkovacího místa.
● Směr jízdy během parkovacího manévru.
● Polohu volantu během parkování.
● Pro některé pokyny se zobrazí indikátor průběhu.Úspěšný parkovací manévr je
indikovaný symbolem konečné
polohy.
Vždy věnujte pozornost zvuku
předního – zadního parkovacího
asistenta. Nepřerušovaný zvuk
znamená, že vzdálenost k překážce
je kratší než přibližně 30 cm.
Změna strany parkování
Systém je implicitně nastaven na
zjišťování parkovacích míst na straně
spolujezdce. Pro detekci parkovacíchmíst na straně u řidiče zapněte na
dobu trvání vyhledávání směrový ukazatel na straně u řidiče.

208Řízení vozidla a jeho provozPo vypnutí ukazatelů směru bude
systém znovu vyhledávat parkovací
místo na straně spolujezdce.
Priority displeje
Po aktivaci progresivního
parkovacího asistentu se
v informačním centru řidiče zobrazí
příslušná zpráva. Indikace
progresivního parkovacího asistenta
v informačním centru řidiče může být
potlačena zprávami vozidla vyšší
priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce směrových světel se znovu zobrazí pokyny progresivního
parkovacího asistentu a v
parkovacím manévru lze pokračovat.
Deaktivace
Systém se vypne:
● krátkým stisknutím D, pokud je
aktivní progresivní parkovací
asistent společně s předním-
zadním parkovacím asistentem
● dlouhým stisknutím D, pokud
aktivní progresivní parkovací asistent● úspěšným dokončením parkovacího manévru
● rychlostí větší než 30 km/h
● vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude sděleno
prostřednictvím Parkování
deaktivováno v informačním centru
řidiče.
Porucha
Zpráva se objeví v informačním
centru řidiče, když:
● V systému je porucha.
● Řidič nedokončil úspěšně parkovací manévr.
● Systém není funkční.
Pokud je během parkovacích pokynů
zjištěna překážka, je v informačním
centru řidiče zobrazeno Stop.
Odstraněním překážky bude
parkovací manévr pokračovat. Pokud
překážka není odstraněna, ukončí
systém činnost. Stisknutím D na
dobu přibližně jedné sekundy se
aktivuje systém a vyhledávání
nového parkovacího místa.Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky platí pokud se
v blízkosti nacházejí vyšší vozidla
(např. terénní vozidla, malá
