Instrumenti in upravni elementi119Adaptivni tempomat 3 187.
Spredaj je zaznano vozilo
A sveti zeleno.
Zaznano je vozilo spredaj na istem
pasu.
Tempomat 3 187, opozorilo za trk
spredaj 3 194.
Odprta vrata
h sveti rdeče.
Odprta vrata ali prtljažnik.Informacijski
prikazovalniki

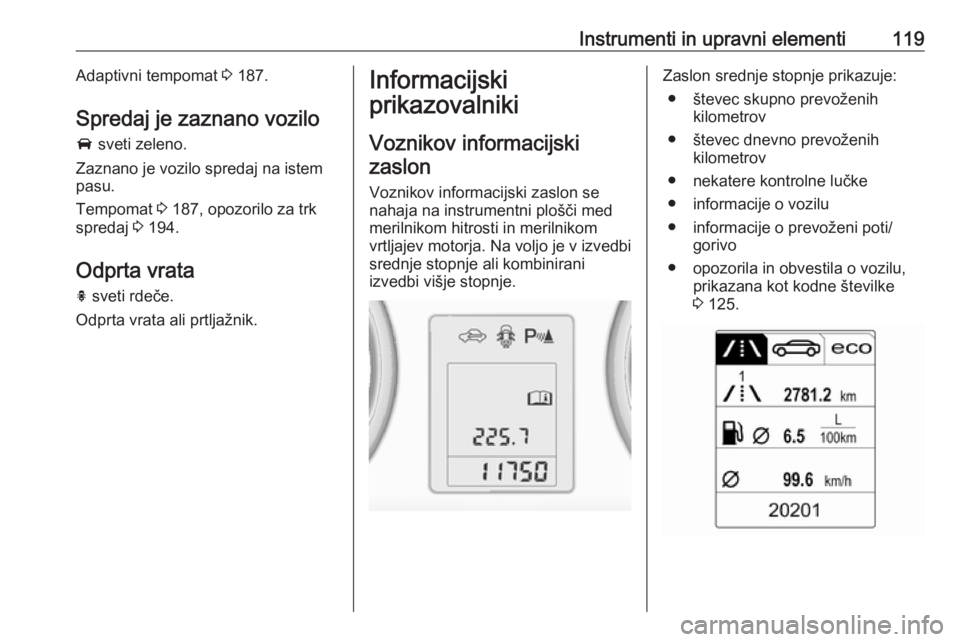

Voznikov informacijskizaslon
Voznikov informacijski zaslon se
nahaja na instrumentni plošči med merilnikom hitrosti in merilnikom
vrtljajev motorja. Na voljo je v izvedbi
srednje stopnje ali kombinirani
izvedbi višje stopnje.Zaslon srednje stopnje prikazuje:
● števec skupno prevoženih kilometrov
● števec dnevno prevoženih kilometrov
● nekatere kontrolne lučke
● informacije o vozilu
● informacije o prevoženi poti/ gorivo
● opozorila in obvestila o vozilu, prikazana kot kodne številke
3 125.

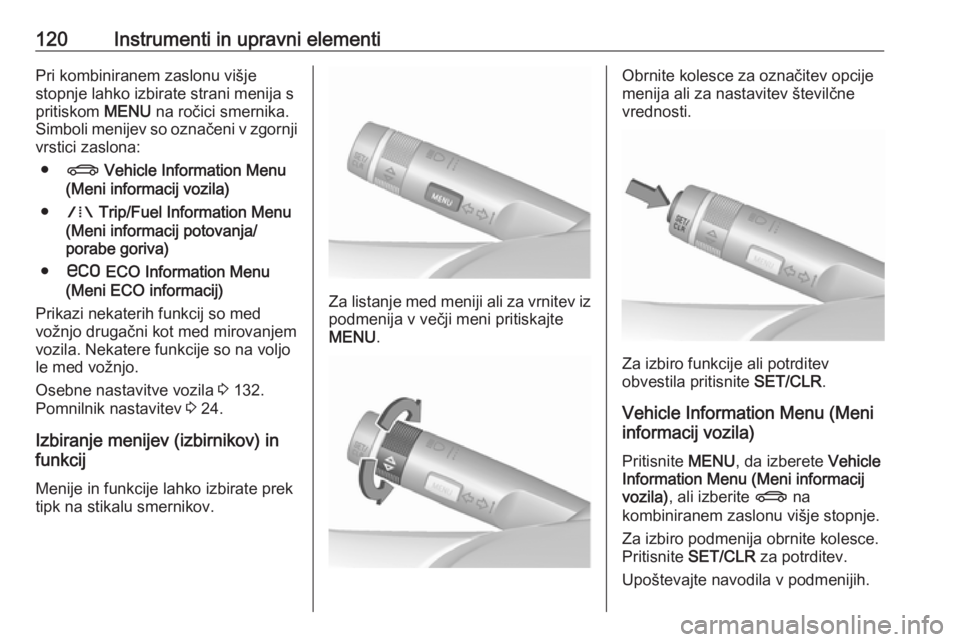

120Instrumenti in upravni elementiPri kombiniranem zaslonu višje
stopnje lahko izbirate strani menija s
pritiskom MENU na ročici smernika.
Simboli menijev so označeni v zgornji vrstici zaslona:
● X Vehicle Information Menu
(Meni informacij vozila)
● W Trip/Fuel Information Menu
(Meni informacij potovanja/
porabe goriva)
● s ECO Information Menu
(Meni ECO informacij)
Prikazi nekaterih funkcij so med
vožnjo drugačni kot med mirovanjem
vozila. Nekatere funkcije so na voljo
le med vožnjo.
Osebne nastavitve vozila 3 132.
Pomnilnik nastavitev 3 24.
Izbiranje menijev (izbirnikov) in
funkcij
Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za listanje med meniji ali za vrnitev iz podmenija v večji meni pritiskajte
MENU .
Obrnite kolesce za označitev opcije
menija ali za nastavitev številčne
vrednosti.
Za izbiro funkcije ali potrditev
obvestila pritisnite SET/CLR.
Vehicle Information Menu (Meni
informacij vozila)
Pritisnite MENU, da izberete Vehicle
Information Menu (Meni informacij vozila) , ali izberite X na
kombiniranem zaslonu višje stopnje.
Za izbiro podmenija obrnite kolesce.
Pritisnite SET/CLR za potrditev.
Upoštevajte navodila v podmenijih.

Instrumenti in upravni elementi121Odvisno od izvedbe lahko podmeniji
vsebujejo:
● Unit (Enota) : Menjavanje med
enotami na zaslonu.
● Tyre Pressure (Tlak v
pnevmatikah) : Preverja tlak v
vseh pnevmatikah med vožnjo 3 253.
● Tyre Load (Obremenitev
pnevmatik) : Izberite kategorijo
tlaka v pnevmatikah, ki ustreza
dejanskemu tlaku v pnevmatikah 3 253.● Remaining Oil Life (Preostala
doba trajanja olja) : Prikazuje,
kdaj bo treba zamenjati motorno
olje in filter 3 108.
● Speed Warning (Opozorilo o
prekoračitvi hitrosti) : Pri
prekoračitvi prednastavljene
hitrosti se oglasi zvočni signal.
● Sistem upoštevanja prometnih
znakov : Prikazuje zaznane
prometne znake za določen del
poti 3 209.
● Following Dist. (Varnostna
razdalja) : Prikaže razdaljo od
premikajočega se vozila spredaj
3 197.
Med zaslonoma srednje in višje
stopnje ter kombiniranim zaslonom
višje stopnje obstajajo razlike v
prikazu in izbiri.
Trip/Fuel Information Menu (Meni
informacij potovanja/porabe
goriva)
Pritisnite MENU, da izberete Trip/
Fuel Information Menu (Meni
informacij potovanja/porabe goriva) ,
ali izberite W na kombiniranem
zaslonu višje stopnje.

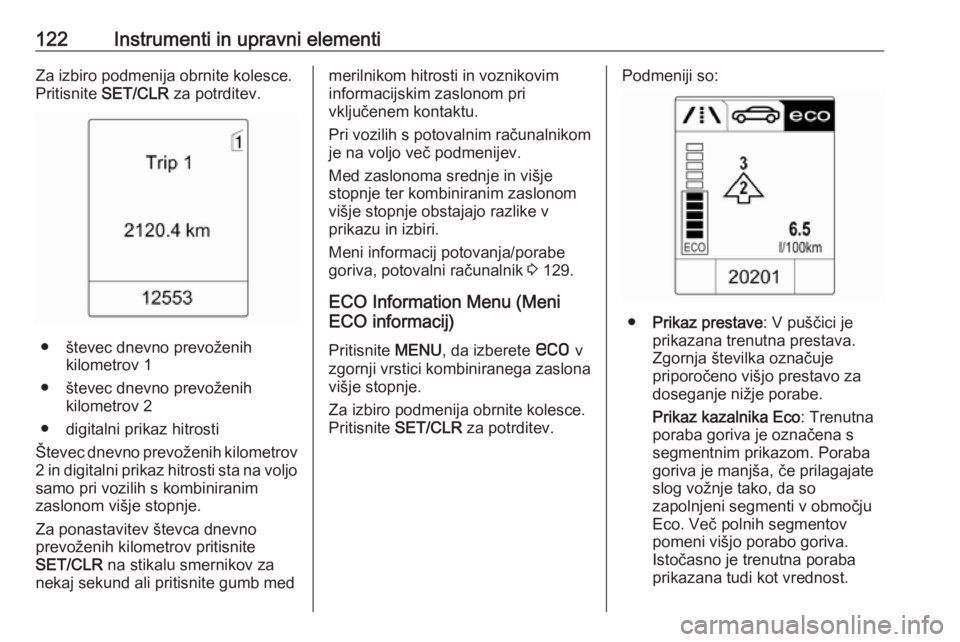

122Instrumenti in upravni elementiZa izbiro podmenija obrnite kolesce.
Pritisnite SET/CLR za potrditev.
● števec dnevno prevoženih
kilometrov 1
● števec dnevno prevoženih kilometrov 2
● digitalni prikaz hitrosti
Števec dnevno prevoženih kilometrov
2 in digitalni prikaz hitrosti sta na voljo
samo pri vozilih s kombiniranim
zaslonom višje stopnje.
Za ponastavitev števca dnevno
prevoženih kilometrov pritisnite
SET/CLR na stikalu smernikov za
nekaj sekund ali pritisnite gumb med
merilnikom hitrosti in voznikovim
informacijskim zaslonom pri
vključenem kontaktu.
Pri vozilih s potovalnim računalnikom je na voljo več podmenijev.
Med zaslonoma srednje in višje
stopnje ter kombiniranim zaslonom
višje stopnje obstajajo razlike v
prikazu in izbiri.
Meni informacij potovanja/porabe
goriva, potovalni računalnik 3 129.
ECO Information Menu (Meni
ECO informacij)
Pritisnite MENU, da izberete s v
zgornji vrstici kombiniranega zaslona višje stopnje.
Za izbiro podmenija obrnite kolesce.
Pritisnite SET/CLR za potrditev.Podmeniji so:
●Prikaz prestave : V puščici je
prikazana trenutna prestava.
Zgornja številka označuje
priporočeno višjo prestavo za
doseganje nižje porabe.
Prikaz kazalnika Eco : Trenutna
poraba goriva je označena s
segmentnim prikazom. Poraba
goriva je manjša, če prilagajate
slog vožnje tako, da so
zapolnjeni segmenti v območju
Eco. Več polnih segmentov
pomeni višjo porabo goriva.
Istočasno je trenutna poraba
prikazana tudi kot vrednost.

Instrumenti in upravni elementi123

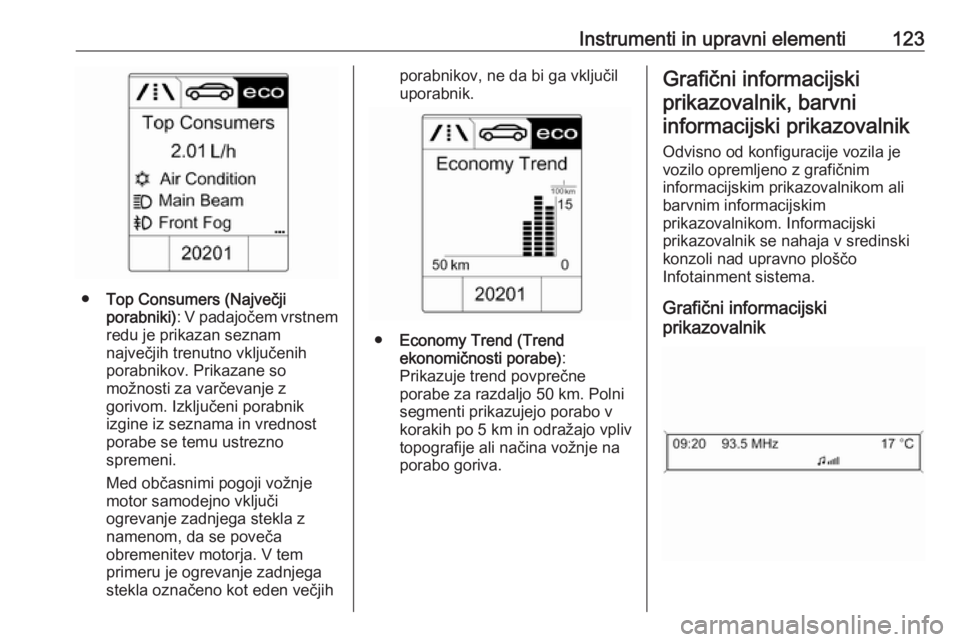

●Top Consumers (Največji
porabniki) : V padajočem vrstnem
redu je prikazan seznam
največjih trenutno vključenih
porabnikov. Prikazane so
možnosti za varčevanje z
gorivom. Izključeni porabnik
izgine iz seznama in vrednost
porabe se temu ustrezno
spremeni.
Med občasnimi pogoji vožnje
motor samodejno vključi
ogrevanje zadnjega stekla z
namenom, da se poveča
obremenitev motorja. V tem
primeru je ogrevanje zadnjega
stekla označeno kot eden večjih
porabnikov, ne da bi ga vključil uporabnik.
● Economy Trend (Trend
ekonomičnosti porabe) :
Prikazuje trend povprečne
porabe za razdaljo 50 km. Polni
segmenti prikazujejo porabo v
korakih po 5 km in odražajo vpliv
topografije ali načina vožnje na
porabo goriva.
Grafični informacijski
prikazovalnik, barvniinformacijski prikazovalnik
Odvisno od konfiguracije vozila je
vozilo opremljeno z grafičnim
informacijskim prikazovalnikom ali
barvnim informacijskim
prikazovalnikom. Informacijski
prikazovalnik se nahaja v sredinski
konzoli nad upravno ploščo
Infotainment sistema.
Grafični informacijski
prikazovalnik

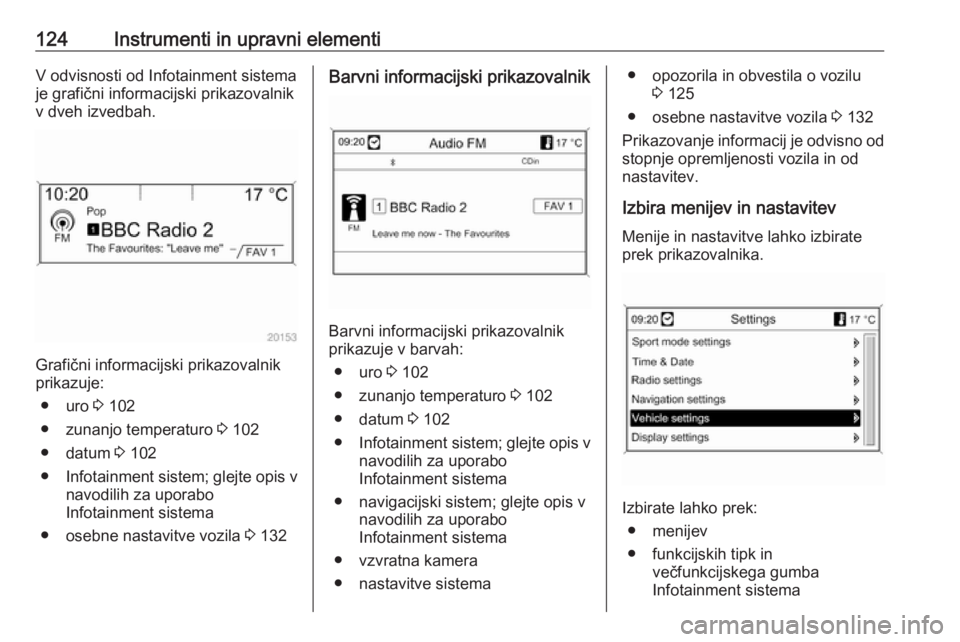

124Instrumenti in upravni elementiV odvisnosti od Infotainment sistema
je grafični informacijski prikazovalnik
v dveh izvedbah.
Grafični informacijski prikazovalnik
prikazuje:
● uro 3 102
● zunanjo temperaturo 3 102
● datum 3 102
● Infotainment sistem; glejte opis v
navodilih za uporabo
Infotainment sistema
● osebne nastavitve vozila 3 132
Barvni informacijski prikazovalnik
Barvni informacijski prikazovalnik
prikazuje v barvah:
● uro 3 102
● zunanjo temperaturo 3 102
● datum 3 102
● Infotainment sistem; glejte opis v
navodilih za uporabo
Infotainment sistema
● navigacijski sistem; glejte opis v navodilih za uporabo
Infotainment sistema
● vzvratna kamera
● nastavitve sistema
● opozorila in obvestila o vozilu 3 125
● osebne nastavitve vozila 3 132
Prikazovanje informacij je odvisno od
stopnje opremljenosti vozila in od
nastavitev.
Izbira menijev in nastavitev Menije in nastavitve lahko izbirate
prek prikazovalnika.
Izbirate lahko prek:
● menijev
● funkcijskih tipk in večfunkcijskega gumba
Infotainment sistema

Instrumenti in upravni elementi125Izbiranje prek Infotainment sistema
Izberite funkcije prek tipk
Infotainment aparata. Pojavi se meni izbrane funkcije.
Večfunkcijski gumb je v uporabi za
izbiranje postavk in potrditev.
Večfunkcijski gumb
Večfunkcijski gumb je centralni
upravni element za izbiranje menijev:
Obračanje ● za označbo možnosti menija
● za nastavitev številčne vrednosti ali za prikaz menijske opcije
Pritisnite (zunanji obroč)
● za izbiro/aktiviranje označene možnosti
● potrditev nastavljene vrednosti ● vklop/izklop sistemske funkcije
BACK
Pritisnite BACK za:
● izhod iz menija brez spremembe nastavitve
● vrnitev iz podmenija na višjo stopnjo menija
● brisanje zadnjega karakterja v nizu karakterjev
Za brisanje celotnega vnosa pritisnite
BACK za nekaj sekund.
Osebne nastavitve vozila 3 132.
Pomnilnik nastavitev 3 24.Opozorila in obvestila o
vozilu
Opozorila in obvestila prejme voznik
pretežno prek voznikovega
informacijskega zaslona skupaj z
zvočnim signalom.
Pritisnite SET/CLR , MENU ali pa
obrnite kolesce za potrditev sporočila.

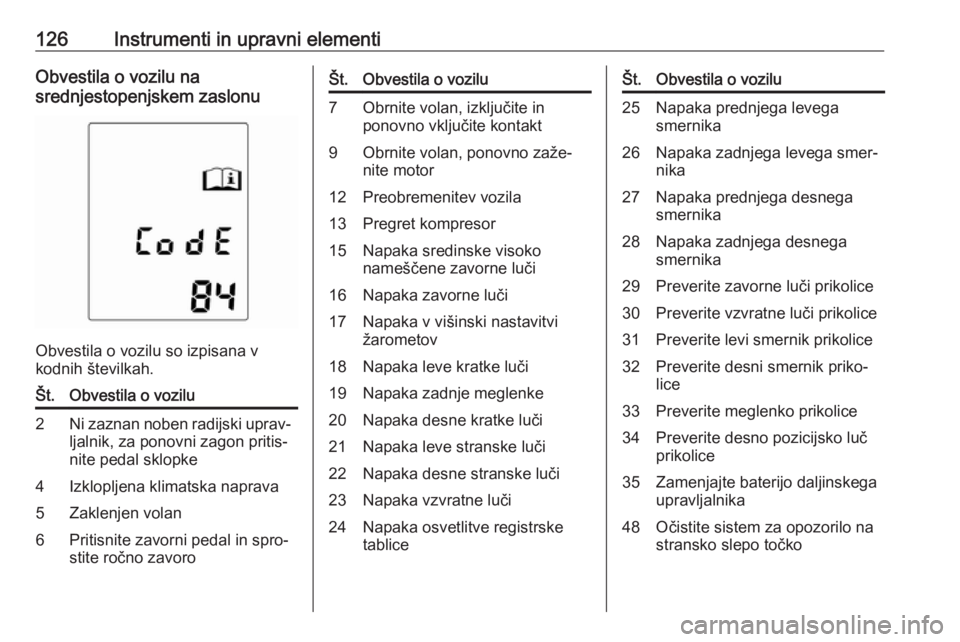

126Instrumenti in upravni elementiObvestila o vozilu na
srednjestopenjskem zaslonu
Obvestila o vozilu so izpisana v
kodnih številkah.
Št.Obvestila o vozilu2Ni zaznan noben radijski uprav‐ ljalnik, za ponovni zagon pritis‐
nite pedal sklopke4Izklopljena klimatska naprava5Zaklenjen volan6Pritisnite zavorni pedal in spro‐
stite ročno zavoroŠt.Obvestila o vozilu7Obrnite volan, izključite in
ponovno vključite kontakt9Obrnite volan, ponovno zaže‐
nite motor12Preobremenitev vozila13Pregret kompresor15Napaka sredinske visoko
nameščene zavorne luči16Napaka zavorne luči17Napaka v višinski nastavitvi
žarometov18Napaka leve kratke luči19Napaka zadnje meglenke20Napaka desne kratke luči21Napaka leve stranske luči22Napaka desne stranske luči23Napaka vzvratne luči24Napaka osvetlitve registrske
tabliceŠt.Obvestila o vozilu25Napaka prednjega levega
smernika26Napaka zadnjega levega smer‐
nika27Napaka prednjega desnega
smernika28Napaka zadnjega desnega
smernika29Preverite zavorne luči prikolice30Preverite vzvratne luči prikolice31Preverite levi smernik prikolice32Preverite desni smernik priko‐
lice33Preverite meglenko prikolice34Preverite desno pozicijsko luč
prikolice35Zamenjajte baterijo daljinskega
upravljalnika48Očistite sistem za opozorilo na
stransko slepo točko

Instrumenti in upravni elementi127Št.Obvestila o vozilu49Sistem za opozarjanje o
menjavi voznega pasu ni na
voljo53Zategnite pokrov rezervoarja
goriva54Voda v filtru dizelskega goriva55Filter sajastih delcev je nasičen
3 16956Neuravnovešen tlak pnevmatik
na sprednji osi57Neuravnovešen tlak pnevmatik
na zadnji osi58Zaznane pnevmatike brez
TPMS senzorjev59Odprite in zaprite voznikovo
okno60Odprite in zaprite sovoznikovo
okno61Odprite in zaprite zadnje levo
okno62Odprite in zaprite zadnje desno
oknoŠt.Obvestila o vozilu65Poskus vloma66Servisirajte alarmno napravo67Servisirajte zaklep volana68Servisirajte servo volan69Servisirajte podvozje70Servisirajte sistem višinske
nastavitve podvozja71Servisirajte zadnjo os74Servisirajte AFL75Servisirajte klimatsko napravo76Servisirajte sistem za opozorilo
na stransko slepo točko77Servisirajte sistem za opoza‐
rjanje o menjavi voznega pasu79Dotočite motorno olje81Servisirajte menjalnik82Zamenjajte motorno olje83Servisirajte adaptivni tempomat84Zmanjšana moč motorjaŠt.Obvestila o vozilu89Kontrolna lučka elektronike
motorja94Pred izstopom prestavite v
parkirni položaj95Servisirajte varnostne blazine128Odprt pokrov motorja134Napaka parkirnega pomočnika,
očistite odbijač136Parkirni pomočnik potrebuje
servis145Preverite nivo tekočine za
pranje stekel174Slabo napolnjen akumulator
vozila258Parkirni pomočnik je izključen

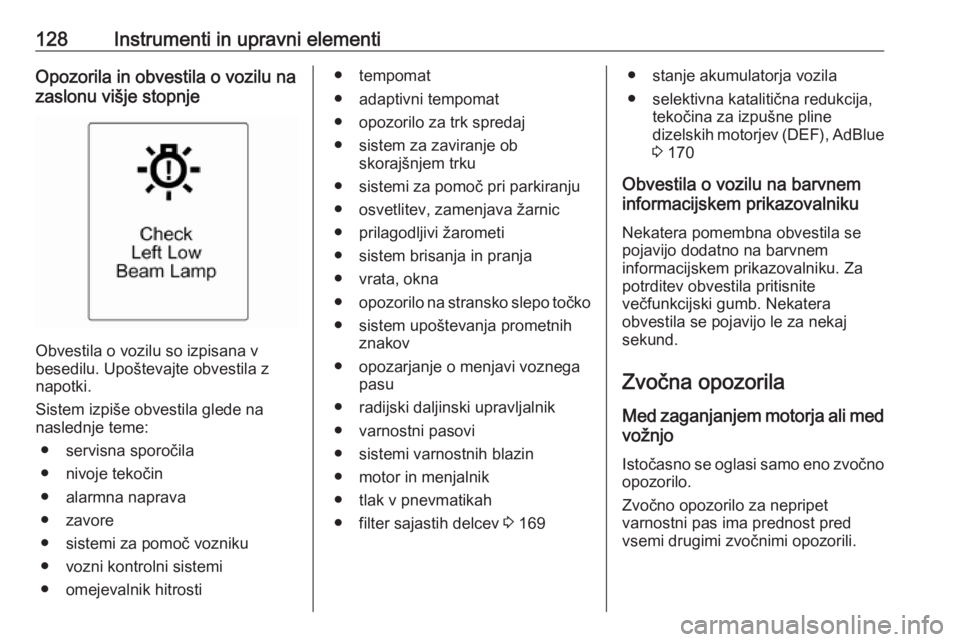

128Instrumenti in upravni elementiOpozorila in obvestila o vozilu na
zaslonu višje stopnje
Obvestila o vozilu so izpisana v
besedilu. Upoštevajte obvestila z
napotki.
Sistem izpiše obvestila glede na
naslednje teme:
● servisna sporočila
● nivoje tekočin
● alarmna naprava
● zavore
● sistemi za pomoč vozniku
● vozni kontrolni sistemi
● omejevalnik hitrosti
● tempomat
● adaptivni tempomat
● opozorilo za trk spredaj
● sistem za zaviranje ob skorajšnjem trku
● sistemi za pomoč pri parkiranju
● osvetlitev, zamenjava žarnic ● prilagodljivi žarometi
● sistem brisanja in pranja
● vrata, okna
● opozorilo na stransko slepo točko
● sistem upoštevanja prometnih znakov
● opozarjanje o menjavi voznega pasu
● radijski daljinski upravljalnik
● varnostni pasovi
● sistemi varnostnih blazin
● motor in menjalnik
● tlak v pnevmatikah
● filter sajastih delcev 3 169● stanje akumulatorja vozila
● selektivna katalitična redukcija, tekočina za izpušne pline
dizelskih motorjev ( DEF), AdBlue
3 170
Obvestila o vozilu na barvnem
informacijskem prikazovalniku
Nekatera pomembna obvestila se
pojavijo dodatno na barvnem
informacijskem prikazovalniku. Za
potrditev obvestila pritisnite
večfunkcijski gumb. Nekatera
obvestila se pojavijo le za nekaj
sekund.
Zvočna opozorila Med zaganjanjem motorja ali med
vožnjo
Istočasno se oglasi samo eno zvočno opozorilo.
Zvočno opozorilo za nepripet
varnostni pas ima prednost pred
vsemi drugimi zvočnimi opozorili.
