OPEL ZAFIRA C 2016 Uporabniški priročnik

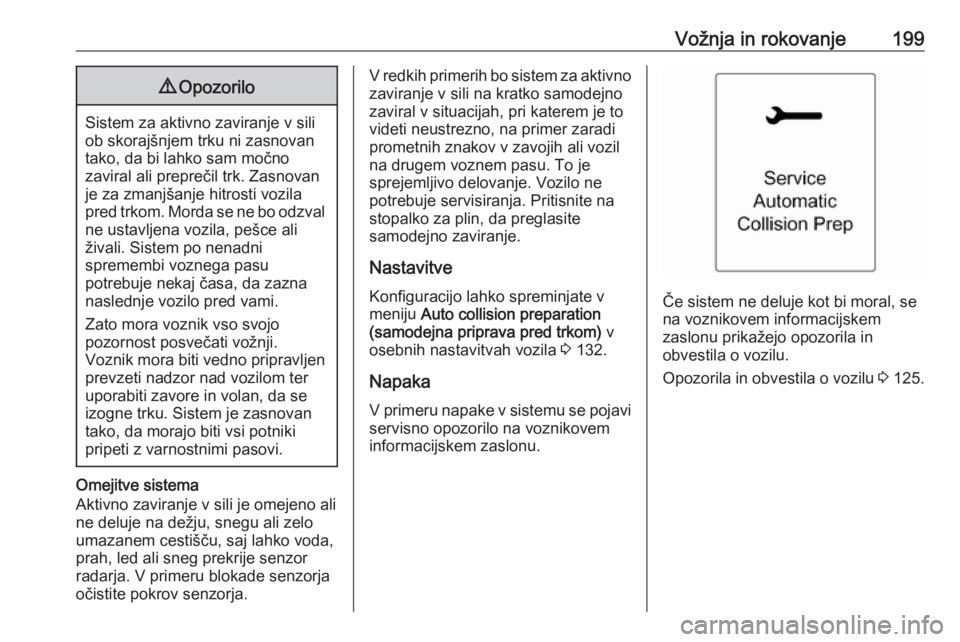

Vožnja in rokovanje1999Opozorilo
Sistem za aktivno zaviranje v sili
ob skorajšnjem trku ni zasnovan
tako, da bi lahko sam močno
zaviral ali preprečil trk. Zasnovan
je za zmanjšanje hitrosti vozila
pred trkom. Morda se ne bo odzval
ne ustavljena vozila, pešce ali
živali. Sistem po nenadni
spremembi voznega pasu
potrebuje nekaj časa, da zazna
naslednje vozilo pred vami.
Zato mora voznik vso svojo
pozornost posvečati vožnji.
Voznik mora biti vedno pripravljen prevzeti nadzor nad vozilom ter
uporabiti zavore in volan, da se
izogne trku. Sistem je zasnovan
tako, da morajo biti vsi potniki
pripeti z varnostnimi pasovi.
Omejitve sistema
Aktivno zaviranje v sili je omejeno ali
ne deluje na dežju, snegu ali zelo
umazanem cestišču, saj lahko voda,
prah, led ali sneg prekrije senzor
radarja. V primeru blokade senzorja
očistite pokrov senzorja.
V redkih primerih bo sistem za aktivno zaviranje v sili na kratko samodejno
zaviral v situacijah, pri katerem je to
videti neustrezno, na primer zaradi
prometnih znakov v zavojih ali vozil na drugem voznem pasu. To je
sprejemljivo delovanje. Vozilo ne
potrebuje servisiranja. Pritisnite na
stopalko za plin, da preglasite
samodejno zaviranje.
Nastavitve
Konfiguracijo lahko spreminjate v
meniju Auto collision preparation
(samodejna priprava pred trkom) v
osebnih nastavitvah vozila 3 132.
Napaka
V primeru napake v sistemu se pojavi
servisno opozorilo na voznikovem
informacijskem zaslonu.
Če sistem ne deluje kot bi moral, se
na voznikovem informacijskem
zaslonu prikažejo opozorila in
obvestila o vozilu.
Opozorila in obvestila o vozilu 3 125.

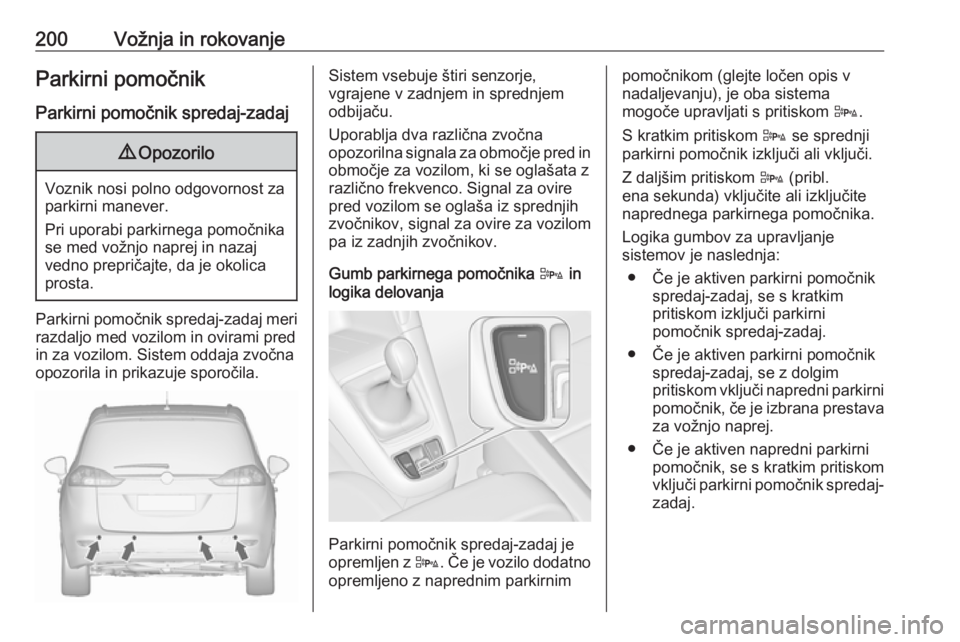

200Vožnja in rokovanjeParkirni pomočnikParkirni pomočnik spredaj-zadaj9 Opozorilo
Voznik nosi polno odgovornost za
parkirni manever.
Pri uporabi parkirnega pomočnika
se med vožnjo naprej in nazaj
vedno prepričajte, da je okolica
prosta.
Parkirni pomočnik spredaj-zadaj meri razdaljo med vozilom in ovirami pred
in za vozilom. Sistem oddaja zvočna
opozorila in prikazuje sporočila.
Sistem vsebuje štiri senzorje,
vgrajene v zadnjem in sprednjem
odbijaču.
Uporablja dva različna zvočna
opozorilna signala za območje pred in
območje za vozilom, ki se oglašata z različno frekvenco. Signal za ovirepred vozilom se oglaša iz sprednjih
zvočnikov, signal za ovire za vozilom pa iz zadnjih zvočnikov.
Gumb parkirnega pomočnika D in
logika delovanja
Parkirni pomočnik spredaj-zadaj je
opremljen z D. Če je vozilo dodatno
opremljeno z naprednim parkirnim
pomočnikom (glejte ločen opis v
nadaljevanju), je oba sistema
mogoče upravljati s pritiskom D.
S kratkim pritiskom D se sprednji
parkirni pomočnik izključi ali vključi.
Z daljšim pritiskom D (pribl.
ena sekunda) vključite ali izključite
naprednega parkirnega pomočnika.
Logika gumbov za upravljanje
sistemov je naslednja:
● Če je aktiven parkirni pomočnik spredaj-zadaj, se s kratkim
pritiskom izključi parkirni
pomočnik spredaj-zadaj.
● Če je aktiven parkirni pomočnik spredaj-zadaj, se z dolgim
pritiskom vključi napredni parkirni
pomočnik, če je izbrana prestava
za vožnjo naprej.
● Če je aktiven napredni parkirni pomočnik, se s kratkim pritiskom
vključi parkirni pomočnik spredaj- zadaj.

Vožnja in rokovanje201● Če je aktiven napredni parkirnipomočnik, se z dolgim pritiskom
izključi napredni parkirni
pomočnik.
● Če sta aktivna napredni pakirni pomočnik in sprednji parkirni
pomočnik, se z dolgim pritiskom
izključita oba sistema.
Aktiviranje
Ko izberete vzvratno prestavo, je
parkirni pomočnik spredaj in zadaj
pripravljen za delovanje.
Sprednji parkirni pomočnik se prav tako samodejno vključi pri hitrosti
vožnje do 11 km/h.
LED indikator v gumbu označuje
vključeno stanje parkirnega
pomočnika.
Ko vozilo prekorači hitrost vožnje
11 km/h, se sprednji parkirni
pomočnik izključi. Sprednji parkirni
pomočnik se vedno vključi, ko se
hitrost vožnje zniža na manj kot
11 km/h.Prikaz
Sistem z zvočnimi signali opozori
voznika na potencialno nevarno oviro
za in pred vozilom. V vozilu se
oglašajo ustrezni zvočni signali
odvisno od tega, na kateri strani je
ovira bliže vozilu. Interval (presledek) med piski se krajša s krajšanjem
razdalje od ovire. Ko je razdalja med
vozilom in oviro le še približno 30 cm,
postane zvok neprekinjen.
Prikaz razdalje od ovir je mogoč tudi
na voznikovem informacijskem
zaslonu 3 119.
Razdalja do sprednje ali zadnje ovire
se prikaže s spreminjanjem črt
razdalje okoli vozila.
Na ovire za vozilom sočasno
opozarjata zvočni in vizualni signal.
Na ovire pred vozilom najprej opozori samo vizualni signal. Pri razdaljah,manjših od 80 cm, se oglaša tudi
zvočni signal.
Če mora sistem vozila prikazati sporočila, ki imajo višjo prioriteto,
prikaz razdalje na voznikovem
informacijskem zaslonu določen čas
ni viden. Ko potrdite sporočilo z
SET/CLR na stikalu za smernike, se
prikaže nov prikaz razdalje.
Deaktiviranje
Zadnji parkirni pomočnik se
samodejno izključi, ko pretaknete iz
vzvratne prestave.
Sprednji parkirni pomočnik se
samodejno izključi, ko je hitrost
vožnje višja od 11 km/h.

202Vožnja in rokovanje

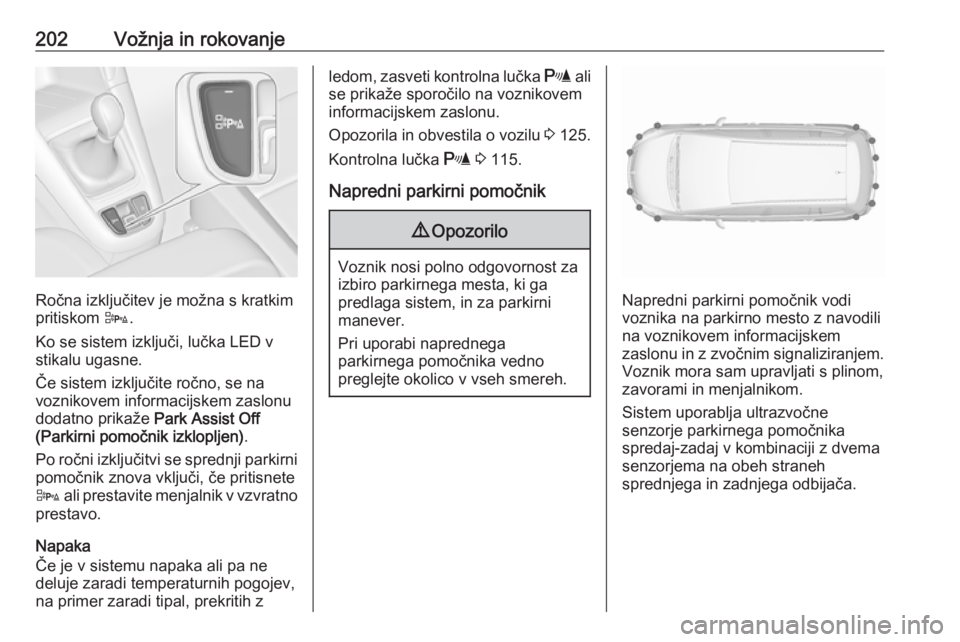

Ročna izključitev je možna s kratkim
pritiskom D.
Ko se sistem izključi, lučka LED v stikalu ugasne.
Če sistem izključite ročno, se na
voznikovem informacijskem zaslonu
dodatno prikaže Park Assist Off
(Parkirni pomočnik izklopljen) .
Po ročni izključitvi se sprednji parkirni pomočnik znova vključi, če pritisneteD ali prestavite menjalnik v vzvratno
prestavo.
Napaka
Če je v sistemu napaka ali pa ne
deluje zaradi temperaturnih pogojev,
na primer zaradi tipal, prekritih z
ledom, zasveti kontrolna lučka r ali
se prikaže sporočilo na voznikovem
informacijskem zaslonu.
Opozorila in obvestila o vozilu 3 125.
Kontrolna lučka r 3 115.
Napredni parkirni pomočnik9 Opozorilo
Voznik nosi polno odgovornost za
izbiro parkirnega mesta, ki ga
predlaga sistem, in za parkirni
manever.
Pri uporabi naprednega
parkirnega pomočnika vedno
preglejte okolico v vseh smereh.
Napredni parkirni pomočnik vodi
voznika na parkirno mesto z navodili
na voznikovem informacijskem
zaslonu in z zvočnim signaliziranjem. Voznik mora sam upravljati s plinom,
zavorami in menjalnikom.
Sistem uporablja ultrazvočne
senzorje parkirnega pomočnika
spredaj-zadaj v kombinaciji z dvema
senzorjema na obeh straneh
sprednjega in zadnjega odbijača.

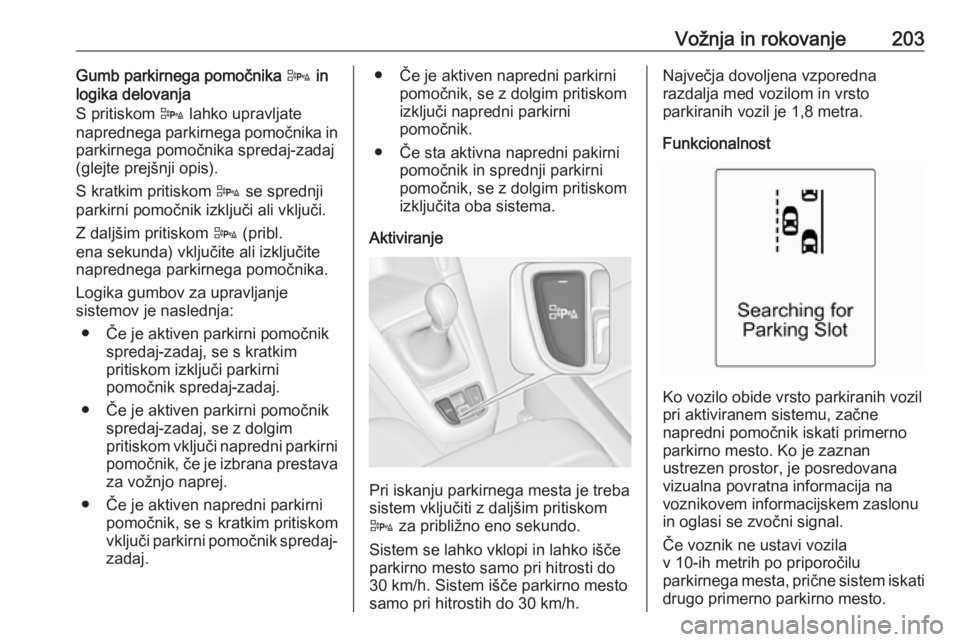

Vožnja in rokovanje203Gumb parkirnega pomočnika D in
logika delovanja
S pritiskom D lahko upravljate
naprednega parkirnega pomočnika in
parkirnega pomočnika spredaj-zadaj
(glejte prejšnji opis).
S kratkim pritiskom D se sprednji
parkirni pomočnik izključi ali vključi.
Z daljšim pritiskom D (pribl.
ena sekunda) vključite ali izključite
naprednega parkirnega pomočnika.
Logika gumbov za upravljanje
sistemov je naslednja:
● Če je aktiven parkirni pomočnik spredaj-zadaj, se s kratkim
pritiskom izključi parkirni
pomočnik spredaj-zadaj.
● Če je aktiven parkirni pomočnik spredaj-zadaj, se z dolgim
pritiskom vključi napredni parkirni
pomočnik, če je izbrana prestava za vožnjo naprej.
● Če je aktiven napredni parkirni pomočnik, se s kratkim pritiskom
vključi parkirni pomočnik spredaj-
zadaj.● Če je aktiven napredni parkirni pomočnik, se z dolgim pritiskom
izključi napredni parkirni
pomočnik.
● Če sta aktivna napredni pakirni pomočnik in sprednji parkirni
pomočnik, se z dolgim pritiskom
izključita oba sistema.
Aktiviranje
Pri iskanju parkirnega mesta je treba
sistem vključiti z daljšim pritiskom
D za približno eno sekundo.
Sistem se lahko vklopi in lahko išče parkirno mesto samo pri hitrosti do30 km/h. Sistem išče parkirno mesto
samo pri hitrostih do 30 km/h.
Največja dovoljena vzporedna
razdalja med vozilom in vrsto
parkiranih vozil je 1,8 metra.
Funkcionalnost
Ko vozilo obide vrsto parkiranih vozil
pri aktiviranem sistemu, začne
napredni pomočnik iskati primerno
parkirno mesto. Ko je zaznan
ustrezen prostor, je posredovana
vizualna povratna informacija na
voznikovem informacijskem zaslonu
in oglasi se zvočni signal.
Če voznik ne ustavi vozila
v 10-ih metrih po priporočilu
parkirnega mesta, prične sistem iskati drugo primerno parkirno mesto.

204Vožnja in rokovanje
Predlog za parkirni prostor sistema jesprejet, ko voznik ustavi vozilo v
10-ih metrih po sporočilu "Ustavi".
Sistem izračuna optimalno pot na
parkirno mesto. Nato vodi voznika na to mesto z natančnimi napotki.Navodila na zaslonu prikazujejo:
● Nasvet pri hitrosti nad 30 km/h.
● Zahteva po ustavitvi vozila ob zaznavanju parkirnega mesta.
● Smer vožnje med parkiranjem.
● Položaj volana med parkiranjem.
● Za nekatere napotke se prikaže vrstica napredka.Uspešen parkirni manever je
označen s simbolom končnega
položaja.
Bodite stalno pozorni na zvoke
parkirnega pomočnika spredaj-zadaj.
Neprekinjen zvok pomeni, da je
razdalja od ovire manj kot približno
30 cm.
Menjava strani parkiranja
Sistem je privzeto nastavljen tako, da
išče parkirno mesto na sovoznikovi
strani. Za zaznavanje parkirnih mest
na voznikovi strani vključite smernik
na voznikovi strani za čas iskanja.

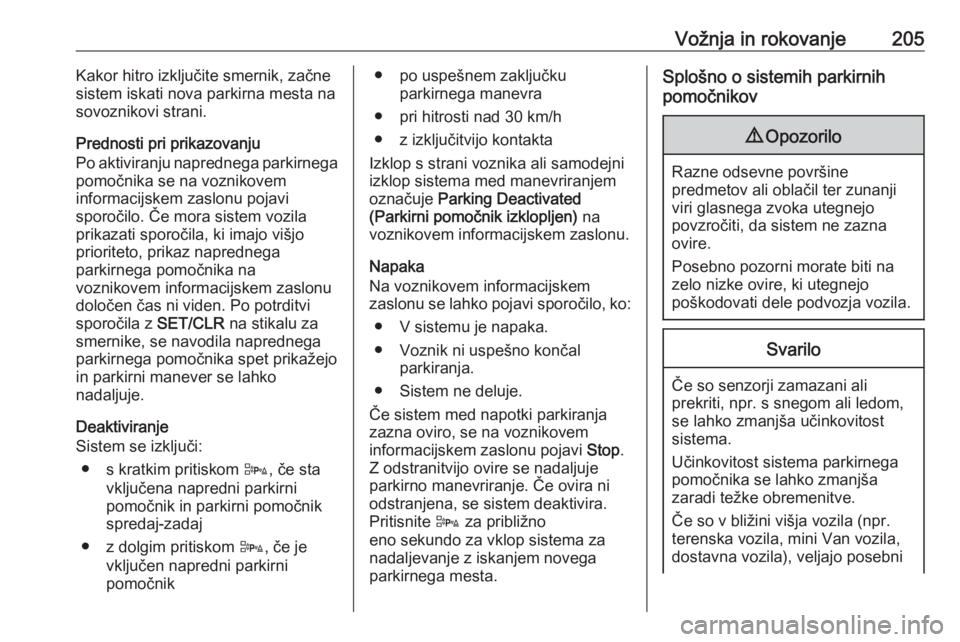

Vožnja in rokovanje205Kakor hitro izključite smernik, začne
sistem iskati nova parkirna mesta na
sovoznikovi strani.
Prednosti pri prikazovanju
Po aktiviranju naprednega parkirnega
pomočnika se na voznikovem
informacijskem zaslonu pojavi
sporočilo. Če mora sistem vozila
prikazati sporočila, ki imajo višjo
prioriteto, prikaz naprednega
parkirnega pomočnika na
voznikovem informacijskem zaslonu
določen čas ni viden. Po potrditvi
sporočila z SET/CLR na stikalu za
smernike, se navodila naprednega
parkirnega pomočnika spet prikažejo
in parkirni manever se lahko
nadaljuje.
Deaktiviranje
Sistem se izključi:
● s kratkim pritiskom D, če sta
vključena napredni parkirni
pomočnik in parkirni pomočnik
spredaj-zadaj
● z dolgim pritiskom D, če je
vključen napredni parkirni
pomočnik● po uspešnem zaključku parkirnega manevra
● pri hitrosti nad 30 km/h ● z izključitvijo kontakta
Izklop s strani voznika ali samodejni izklop sistema med manevriranjem
označuje Parking Deactivated
(Parkirni pomočnik izklopljen) na
voznikovem informacijskem zaslonu.
Napaka
Na voznikovem informacijskem
zaslonu se lahko pojavi sporočilo, ko:
● V sistemu je napaka.
● Voznik ni uspešno končal parkiranja.
● Sistem ne deluje.
Če sistem med napotki parkiranja
zazna oviro, se na voznikovem
informacijskem zaslonu pojavi Stop.
Z odstranitvijo ovire se nadaljuje
parkirno manevriranje. Če ovira ni
odstranjena, se sistem deaktivira.
Pritisnite D za približno
eno sekundo za vklop sistema za nadaljevanje z iskanjem novega
parkirnega mesta.Splošno o sistemih parkirnih
pomočnikov9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Posebno pozorni morate biti na
zelo nizke ovire, ki utegnejo
poškodovati dele podvozja vozila.
Svarilo
Če so senzorji zamazani ali
prekriti, npr. s snegom ali ledom,
se lahko zmanjša učinkovitost
sistema.
Učinkovitost sistema parkirnega pomočnika se lahko zmanjša
zaradi težke obremenitve.
Če so v bližini višja vozila (npr.
terenska vozila, mini Van vozila,
dostavna vozila), veljajo posebni

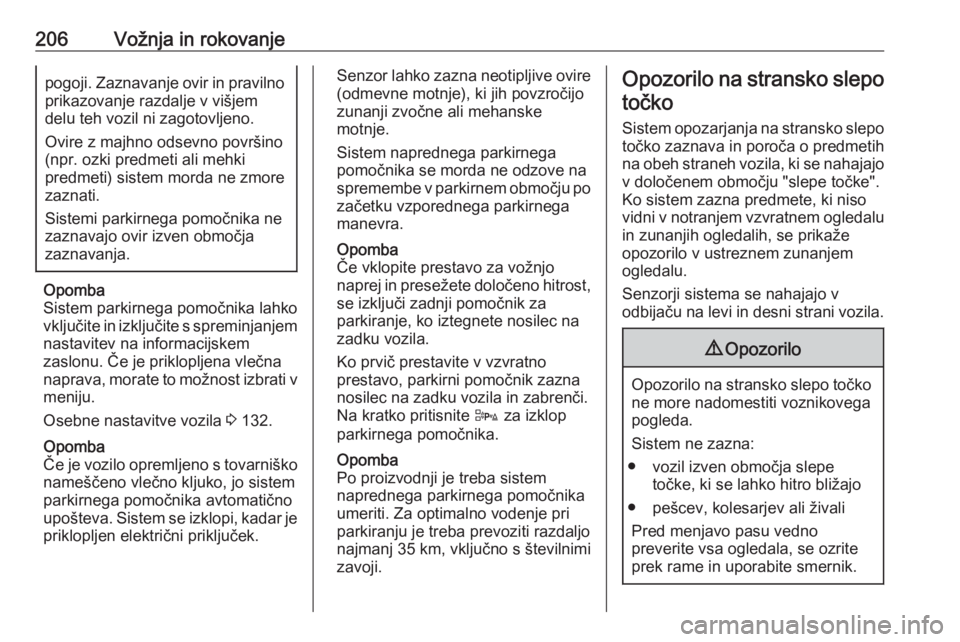

206Vožnja in rokovanjepogoji. Zaznavanje ovir in pravilnoprikazovanje razdalje v višjem
delu teh vozil ni zagotovljeno.
Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Sistemi parkirnega pomočnika ne
zaznavajo ovir izven območja
zaznavanja.
Opomba
Sistem parkirnega pomočnika lahko
vključite in izključite s spreminjanjem nastavitev na informacijskem
zaslonu. Če je priklopljena vlečna
naprava, morate to možnost izbrati v meniju.
Osebne nastavitve vozila 3 132.
Opomba
Če je vozilo opremljeno s tovarniško
nameščeno vlečno kljuko, jo sistem
parkirnega pomočnika avtomatično
upošteva. Sistem se izklopi, kadar je
priklopljen električni priključek.
Senzor lahko zazna neotipljive ovire(odmevne motnje), ki jih povzročijo
zunanji zvočne ali mehanske
motnje.
Sistem naprednega parkirnega
pomočnika se morda ne odzove na
spremembe v parkirnem območju po
začetku vzporednega parkirnega
manevra.
Opomba
Če vklopite prestavo za vožnjo
naprej in presežete določeno hitrost,
se izključi zadnji pomočnik za
parkiranje, ko iztegnete nosilec na
zadku vozila.
Ko prvič prestavite v vzvratno
prestavo, parkirni pomočnik zazna
nosilec na zadku vozila in zabrenči.
Na kratko pritisnite D za izklop
parkirnega pomočnika.
Opomba
Po proizvodnji je treba sistem
naprednega parkirnega pomočnika
umeriti. Za optimalno vodenje pri
parkiranju je treba prevoziti razdaljo
najmanj 35 km, vključno s številnimi
zavoji.Opozorilo na stransko slepo
točko
Sistem opozarjanja na stransko slepo
točko zaznava in poroča o predmetih
na obeh straneh vozila, ki se nahajajo
v določenem območju "slepe točke".
Ko sistem zazna predmete, ki niso
vidni v notranjem vzvratnem ogledalu in zunanjih ogledalih, se prikaže
opozorilo v ustreznem zunanjem ogledalu.
Senzorji sistema se nahajajo v
odbijaču na levi in desni strani vozila.9 Opozorilo
Opozorilo na stransko slepo točko
ne more nadomestiti voznikovega
pogleda.
Sistem ne zazna:
● vozil izven območja slepe točke, ki se lahko hitro bližajo
● pešcev, kolesarjev ali živali Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite prek rame in uporabite smernik.

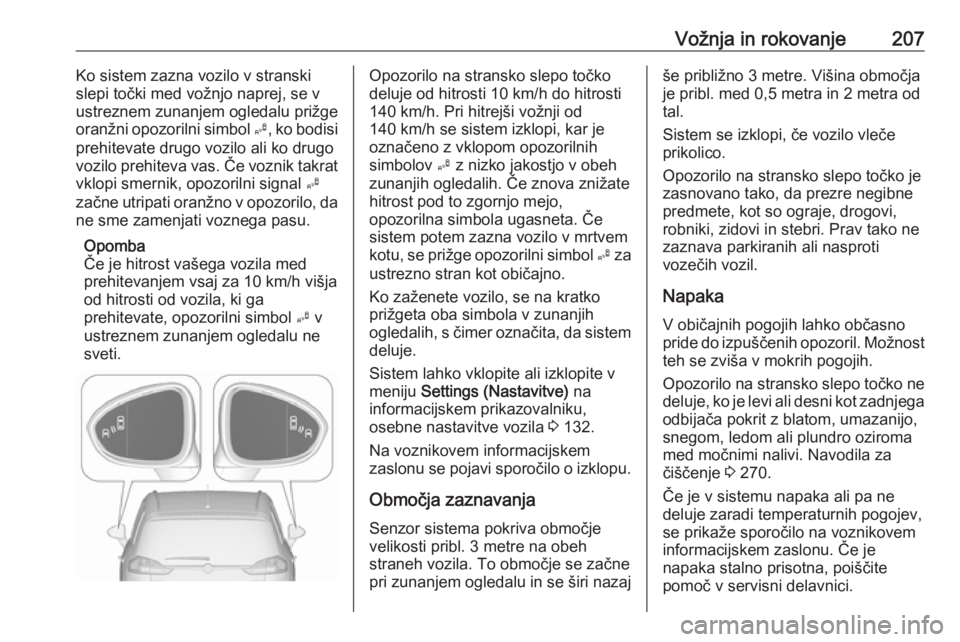

Vožnja in rokovanje207Ko sistem zazna vozilo v stranski
slepi točki med vožnjo naprej, se v
ustreznem zunanjem ogledalu prižge
oranžni opozorilni simbol B, ko bodisi
prehitevate drugo vozilo ali ko drugo
vozilo prehiteva vas. Če voznik takrat vklopi smernik, opozorilni signal B
začne utripati oranžno v opozorilo, da
ne sme zamenjati voznega pasu.
Opomba
Če je hitrost vašega vozila med
prehitevanjem vsaj za 10 km/h višja od hitrosti od vozila, ki ga
prehitevate, opozorilni simbol B v
ustreznem zunanjem ogledalu ne sveti.Opozorilo na stransko slepo točko
deluje od hitrosti 10 km/h do hitrosti
140 km/h. Pri hitrejši vožnji od
140 km/h se sistem izklopi, kar je
označeno z vklopom opozorilnih
simbolov B z nizko jakostjo v obeh
zunanjih ogledalih. Če znova znižate
hitrost pod to zgornjo mejo,
opozorilna simbola ugasneta. Če
sistem potem zazna vozilo v mrtvem
kotu, se prižge opozorilni simbol B za
ustrezno stran kot običajno.
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.
Sistem lahko vklopite ali izklopite v
meniju Settings (Nastavitve) na
informacijskem prikazovalniku,
osebne nastavitve vozila 3 132.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.
Območja zaznavanja Senzor sistema pokriva območje
velikosti pribl. 3 metre na obeh
straneh vozila. To območje se začne pri zunanjem ogledalu in se širi nazajše približno 3 metre. Višina območja
je pribl. med 0,5 metra in 2 metra od
tal.
Sistem se izklopi, če vozilo vleče
prikolico.
Opozorilo na stransko slepo točko je
zasnovano tako, da prezre negibne
predmete, kot so ograje, drogovi,
robniki, zidovi in stebri. Prav tako ne
zaznava parkiranih ali nasproti
vozečih vozil.
Napaka V običajnih pogojih lahko občasnopride do izpuščenih opozoril. Možnost
teh se zviša v mokrih pogojih.
Opozorilo na stransko slepo točko ne deluje, ko je levi ali desni kot zadnjegaodbijača pokrit z blatom, umazanijo,
snegom, ledom ali plundro oziroma
med močnimi nalivi. Navodila za
čiščenje 3 270.
Če je v sistemu napaka ali pa ne deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Če je
napaka stalno prisotna, poiščite
pomoč v servisni delavnici.

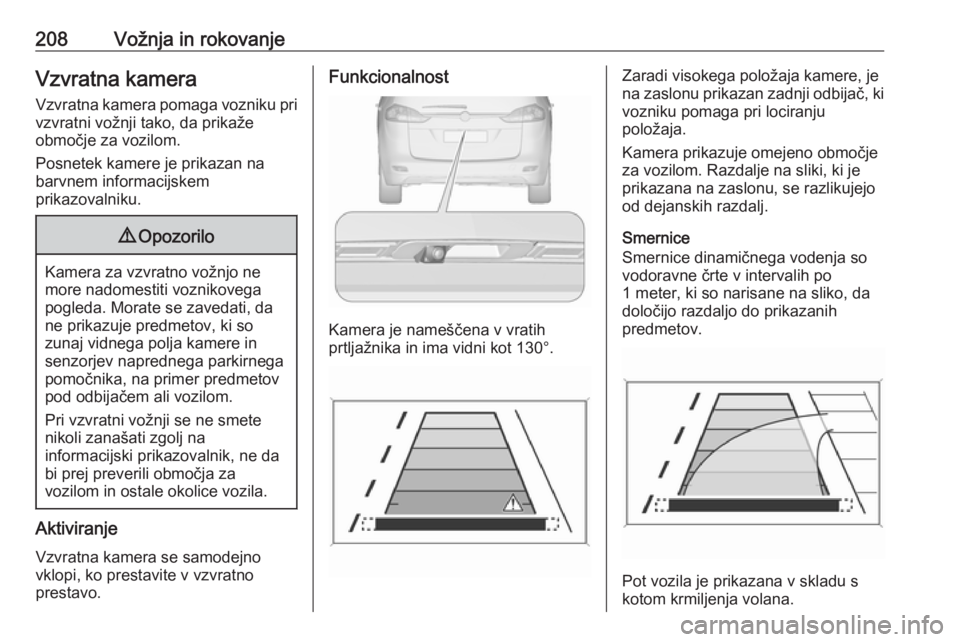

208Vožnja in rokovanjeVzvratna kameraVzvratna kamera pomaga vozniku privzvratni vožnji tako, da prikaže
območje za vozilom.
Posnetek kamere je prikazan na
barvnem informacijskem
prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev naprednega parkirnega
pomočnika, na primer predmetov pod odbijačem ali vozilom.
Pri vzvratni vožnji se ne smete
nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Aktiviranje
Vzvratna kamera se samodejno
vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
Kamera je nameščena v vratih
prtljažnika in ima vidni kot 130°.
Zaradi visokega položaja kamere, je
na zaslonu prikazan zadnji odbijač, ki vozniku pomaga pri lociranju
položaja.
Kamera prikazuje omejeno območje za vozilom. Razdalje na sliki, ki je
prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Smernice
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
1 meter, ki so narisane na sliko, da
določijo razdaljo do prikazanih
predmetov.
Pot vozila je prikazana v skladu s
kotom krmiljenja volana.
