OPEL ZAFIRA C 2016 Uporabniški priročnik

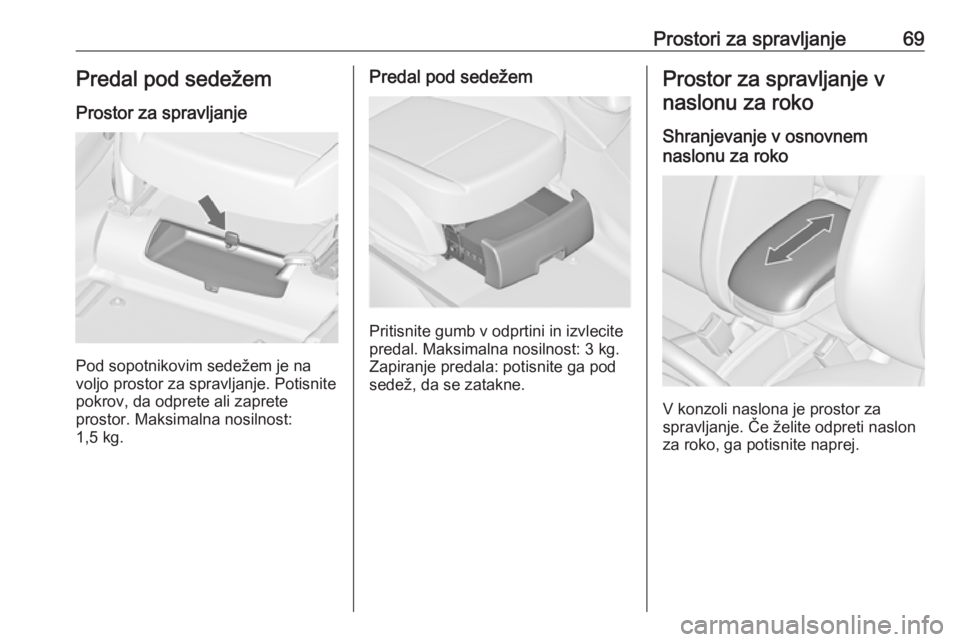

Prostori za spravljanje69Predal pod sedežemProstor za spravljanje
Pod sopotnikovim sedežem je na
voljo prostor za spravljanje. Potisnite
pokrov, da odprete ali zaprete
prostor. Maksimalna nosilnost:
1,5 kg.
Predal pod sedežem
Pritisnite gumb v odprtini in izvlecite
predal. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Prostor za spravljanje v
naslonu za roko
Shranjevanje v osnovnem
naslonu za roko
V konzoli naslona je prostor za
spravljanje. Če želite odpreti naslon
za roko, ga potisnite naprej.

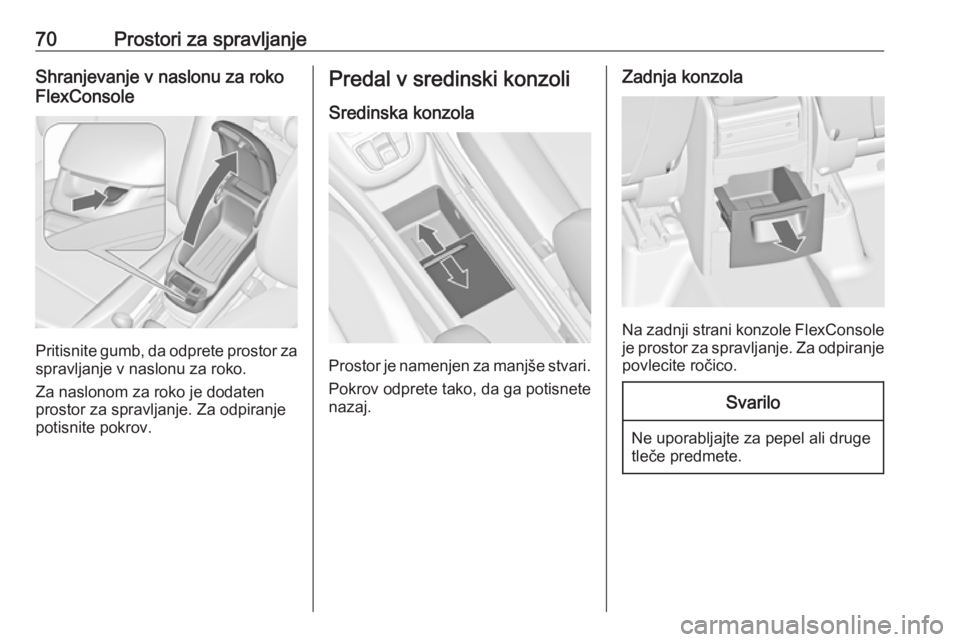

70Prostori za spravljanjeShranjevanje v naslonu za roko
FlexConsole
Pritisnite gumb, da odprete prostor za
spravljanje v naslonu za roko.
Za naslonom za roko je dodaten
prostor za spravljanje. Za odpiranje
potisnite pokrov.
Predal v sredinski konzoli
Sredinska konzola
Prostor je namenjen za manjše stvari. Pokrov odprete tako, da ga potisnete
nazaj.
Zadnja konzola
Na zadnji strani konzole FlexConsole je prostor za spravljanje. Za odpiranje
povlecite ročico.
Svarilo
Ne uporabljajte za pepel ali druge
tleče predmete.

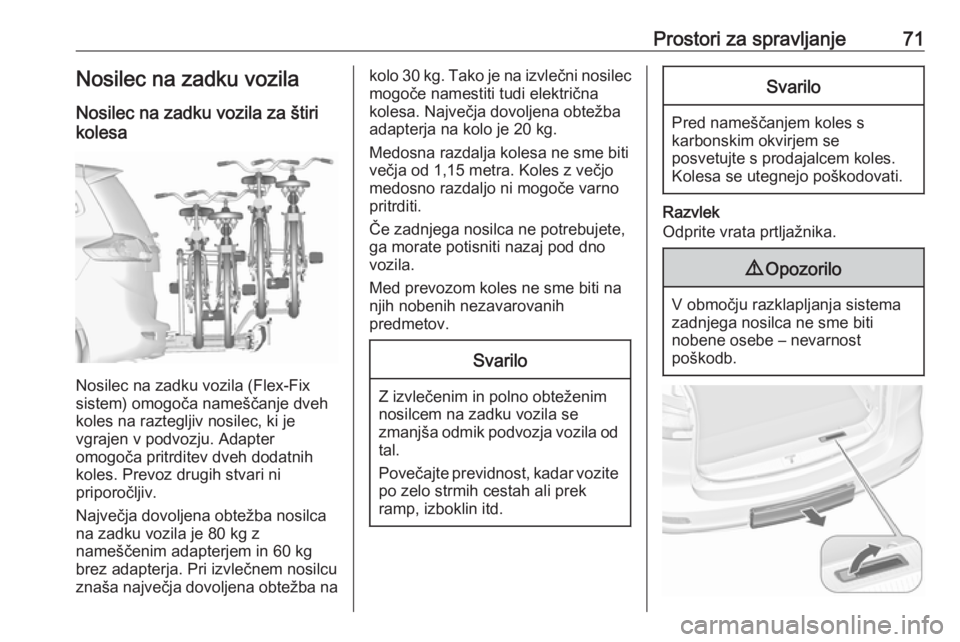

Prostori za spravljanje71Nosilec na zadku vozila
Nosilec na zadku vozila za štiri
kolesa
Nosilec na zadku vozila (Flex-Fix
sistem) omogoča nameščanje dveh
koles na raztegljiv nosilec, ki je
vgrajen v podvozju. Adapter
omogoča pritrditev dveh dodatnih
koles. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 80 kg z
nameščenim adapterjem in 60 kg
brez adapterja. Pri izvlečnem nosilcu
znaša največja dovoljena obtežba na
kolo 30 kg. Tako je na izvlečni nosilec
mogoče namestiti tudi električna
kolesa. Največja dovoljena obtežba
adapterja na kolo je 20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,15 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po zelo strmih cestah ali prek
ramp, izboklin itd.
Svarilo
Pred nameščanjem koles s karbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se utegnejo poškodovati.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.

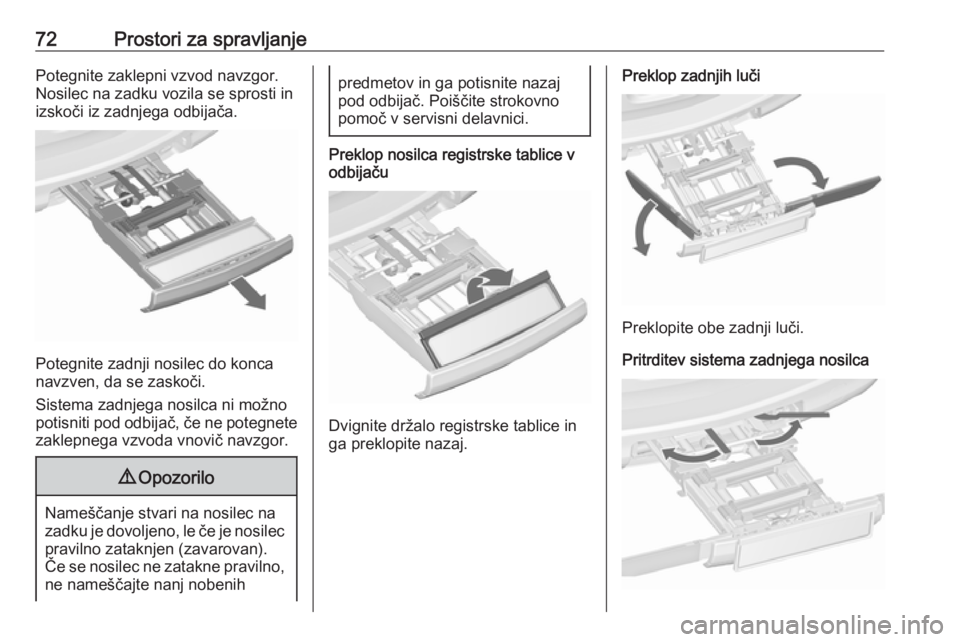

72Prostori za spravljanjePotegnite zaklepni vzvod navzgor.
Nosilec na zadku vozila se sprosti in
izskoči iz zadnjega odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.
9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno, ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop nosilca registrske tablice v
odbijaču
Dvignite držalo registrske tablice in
ga preklopite nazaj.
Preklop zadnjih luči
Preklopite obe zadnji luči.
Pritrditev sistema zadnjega nosilca

Prostori za spravljanje73Obrnite obe vpenjalni ročici na stran,
kolikor je mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Preklop podpor za kolo
Preklopite obe podpori za kolo.
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec (2) navzgor.
Potisnite nosilec (1) navzdol in
obrnite ročaj (2) nazaj, da se zaskoči.
Pritrditev prvega kolesa
1. Obrnite pedala v položaj, ki je prikazan na sliki, in postavite kolov prvo podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.

74Prostori za spravljanje

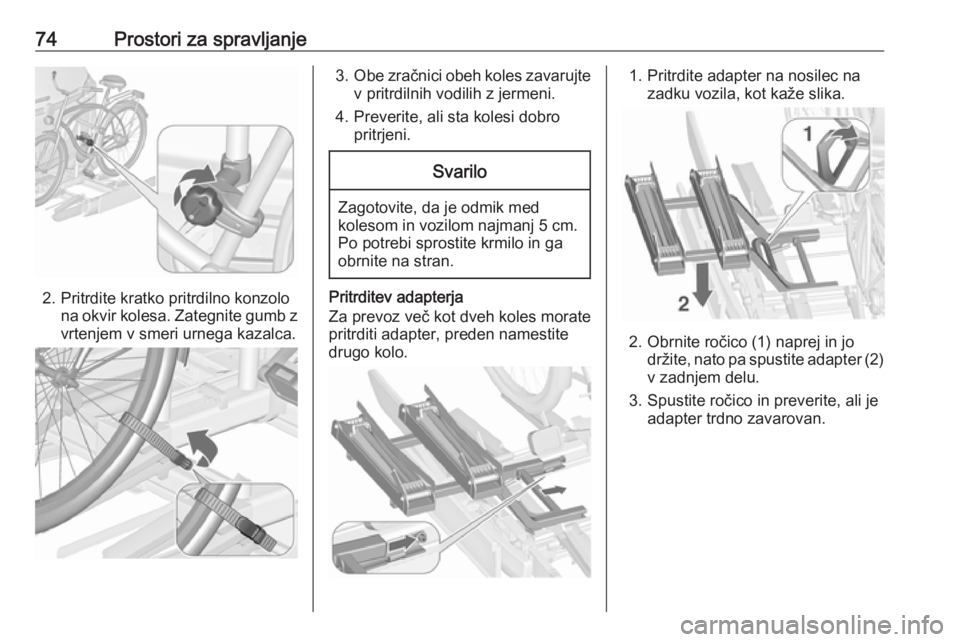

2. Pritrdite kratko pritrdilno konzolona okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.
3. Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
Za prevoz več kot dveh koles morate
pritrditi adapter, preden namestite
drugo kolo.
1. Pritrdite adapter na nosilec na zadku vozila, kot kaže slika.
2. Obrnite ročico (1) naprej in jodržite, nato pa spustite adapter (2)v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.

Prostori za spravljanje75

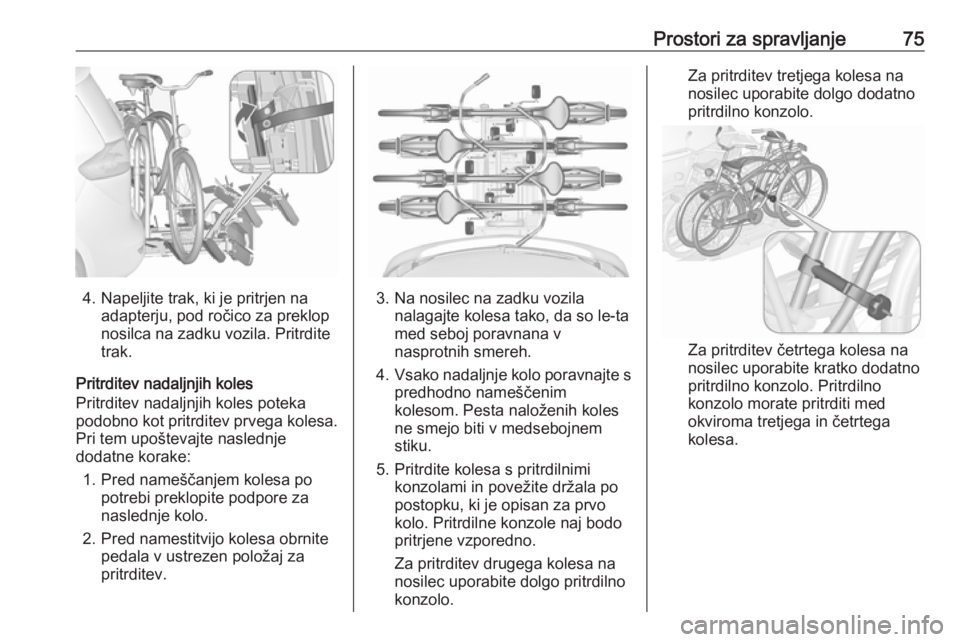

4. Napeljite trak, ki je pritrjen naadapterju, pod ročico za preklop
nosilca na zadku vozila. Pritrdite
trak.
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.3. Na nosilec na zadku vozila nalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
4. Vsako nadaljnje kolo poravnajte s
predhodno nameščenim
kolesom. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
5. Pritrdite kolesa s pritrdilnimi konzolami in povežite držala popostopku, ki je opisan za prvo
kolo. Pritrdilne konzole naj bodo
pritrjene vzporedno.
Za pritrditev drugega kolesa na
nosilec uporabite dolgo pritrdilno
konzolo.
Za pritrditev tretjega kolesa na
nosilec uporabite dolgo dodatno
pritrdilno konzolo.
Za pritrditev četrtega kolesa na
nosilec uporabite kratko dodatno
pritrdilno konzolo. Pritrdilno
konzolo morate pritrditi med
okviroma tretjega in četrtega
kolesa.

76Prostori za spravljanje

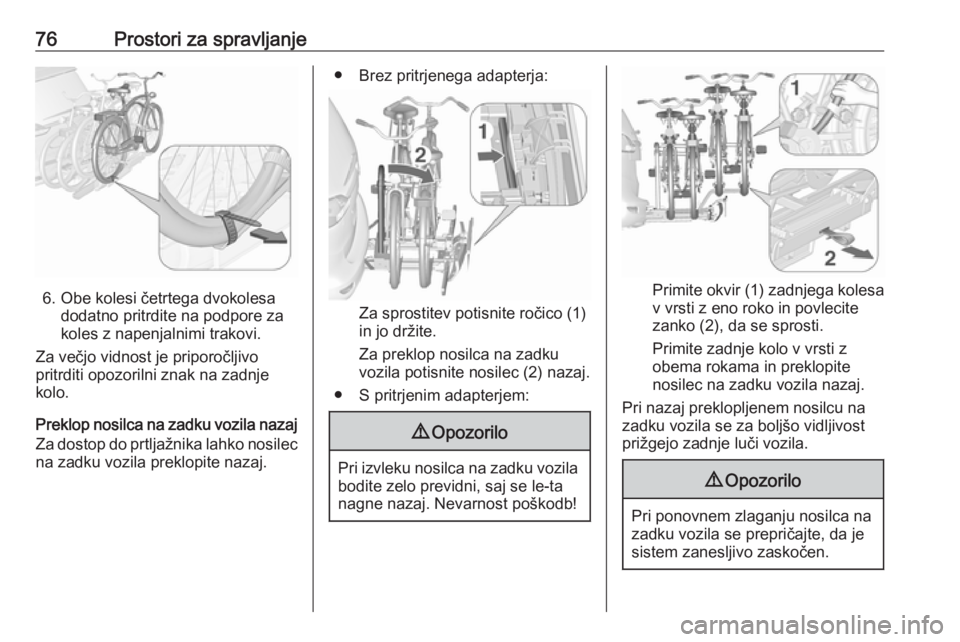

6. Obe kolesi četrtega dvokolesadodatno pritrdite na podpore za
koles z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.
● Brez pritrjenega adapterja:
Za sprostitev potisnite ročico (1)
in jo držite.
Za preklop nosilca na zadku vozila potisnite nosilec (2) nazaj.
● S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!
Primite okvir (1) zadnjega kolesa v vrsti z eno roko in povlecite
zanko (2), da se sprosti.
Primite zadnje kolo v vrsti z
obema rokama in preklopite
nosilec na zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost
prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.

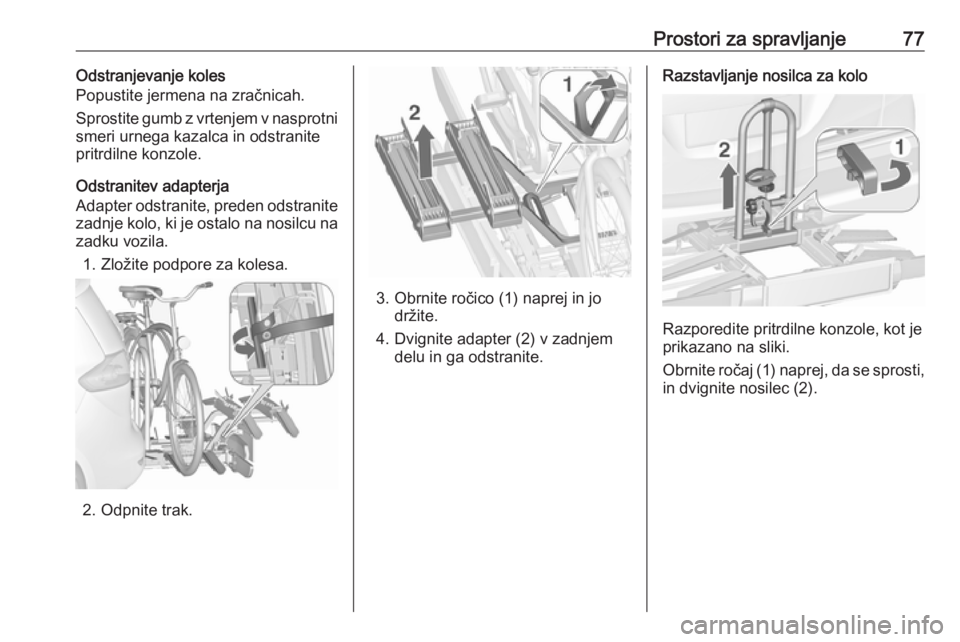

Prostori za spravljanje77Odstranjevanje koles
Popustite jermena na zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja
Adapter odstranite, preden odstranite zadnje kolo, ki je ostalo na nosilcu na
zadku vozila.
1. Zložite podpore za kolesa.
2. Odpnite trak.
3. Obrnite ročico (1) naprej in jo držite.
4. Dvignite adapter (2) v zadnjem delu in ga odstranite.
Razstavljanje nosilca za kolo
Razporedite pritrdilne konzole, kot je
prikazano na sliki.
Obrnite ročaj (1) naprej, da se sprosti,
in dvignite nosilec (2).

78Prostori za spravljanje

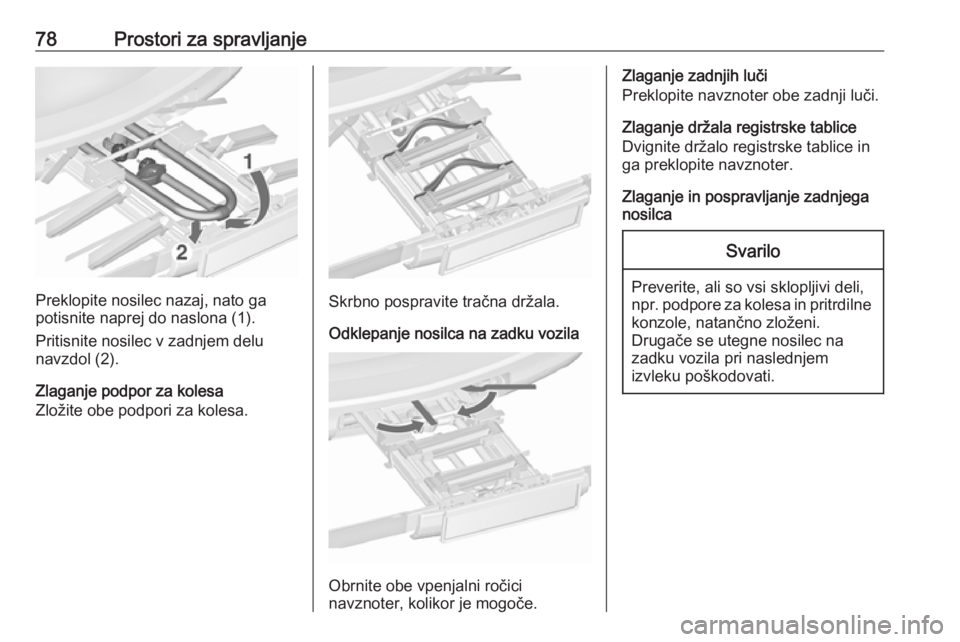

Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona (1).
Pritisnite nosilec v zadnjem delu
navzdol (2).
Zlaganje podpor za kolesa
Zložite obe podpori za kolesa.Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila
Obrnite obe vpenjalni ročici
navznoter, kolikor je mogoče.
Zlaganje zadnjih luči
Preklopite navznoter obe zadnji luči.
Zlaganje držala registrske tablice Dvignite držalo registrske tablice in
ga preklopite navznoter.
Zlaganje in pospravljanje zadnjega
nosilcaSvarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne
konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.
