Sedeži in varnostni sistemi599Opozorilo
Na obmčju dosega delovanja
varnostnih blazin ne sme biti
nobenega predmeta.
Opomba
Uporabljajte le prekrivala sedežev,
ki so odobrena za Vaše vozilo. Pri
tem pazite, da ne prekrijete
varnostnih blazin.
Varnostne zavese
Varnostne zavese se nahajajo v
stropnem okviru na vsaki strani.
Označene so z napisom AIRBAG na
stropnem okviru.
Varnostni zavesi se sprožita v
primeru bočnega trka z določeno silo. Kontakt mora biti za to vključen.
Napihnjena varnostna meha ublažitanalet, kar bistveno zmanjša tveganost
poškodb glave pri morebitnem
bočnem trčenju na ustrezni strani.
Varnostne zavese ne ščitijo potnikov
v tretji vrsti sedežev.
9 Opozorilo
Na obmčju dosega delovanja
varnostnih blazin ne sme biti
nobenega predmeta.
Obešalne kljuke na držajih na
stropnem okviru uporabljajte zgolj za obešanje lahkih oblačil brez
obešalnikov. V žepih oblačil ne sme biti nobene stvari.
Deaktiviranje sovoznikovih
varnostnih blazin
Če nameščate otroški varnostni
sedež na sovoznikov sedež, morate
izklopiti sovoznikovo varnostno
blazino. Stranske varnostne blazine,
varnostne zavese, zategovalniki
varnostnih pasov in voznikove
varnostne blazine ostanejo aktivne.

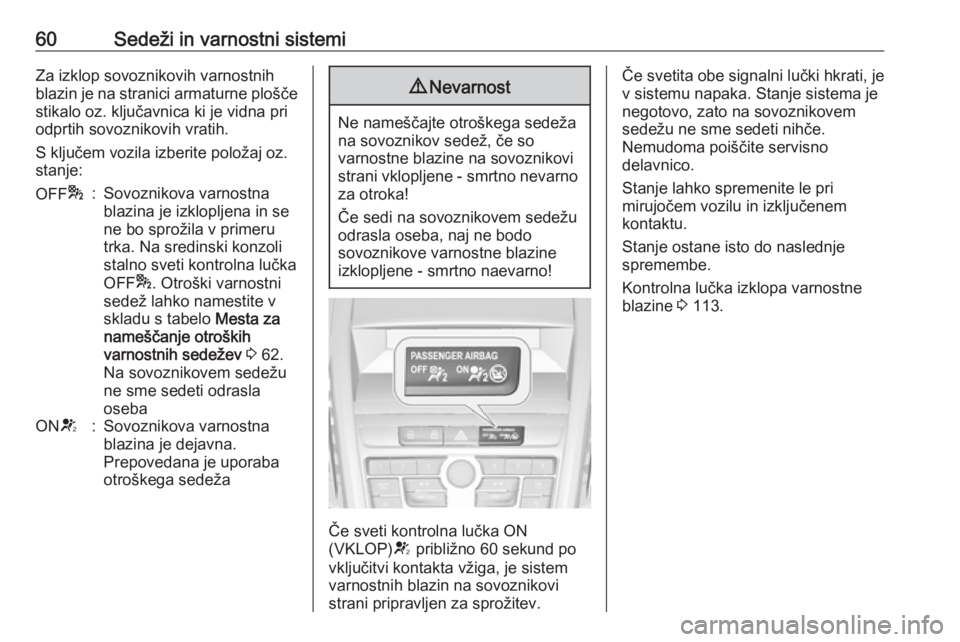

60Sedeži in varnostni sistemiZa izklop sovoznikovih varnostnihblazin je na stranici armaturne plošče
stikalo oz. ključavnica ki je vidna pri
odprtih sovoznikovih vratih.
S ključem vozila izberite položaj oz.
stanje:OFF *:Sovoznikova varnostna
blazina je izklopljena in se
ne bo sprožila v primeru
trka. Na sredinski konzoli
stalno sveti kontrolna lučka
OFF *. Otroški varnostni
sedež lahko namestite v
skladu s tabelo Mesta za
nameščanje otroških
varnostnih sedežev 3 62.
Na sovoznikovem sedežu
ne sme sedeti odrasla
osebaON V:Sovoznikova varnostna
blazina je dejavna.
Prepovedana je uporaba
otroškega sedeža9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Če sveti kontrolna lučka ON
(VKLOP) V približno 60 sekund po
vključitvi kontakta vžiga, je sistem varnostnih blazin na sovoznikovi
strani pripravljen za sprožitev.
Če svetita obe signalni lučki hkrati, je
v sistemu napaka. Stanje sistema je negotovo, zato na sovoznikovem
sedežu ne sme sedeti nihče.
Nemudoma poiščite servisno
delavnico.
Stanje lahko spremenite le pri
mirujočem vozilu in izključenem
kontaktu.
Stanje ostane isto do naslednje
spremembe.
Kontrolna lučka izklopa varnostne
blazine 3 113.

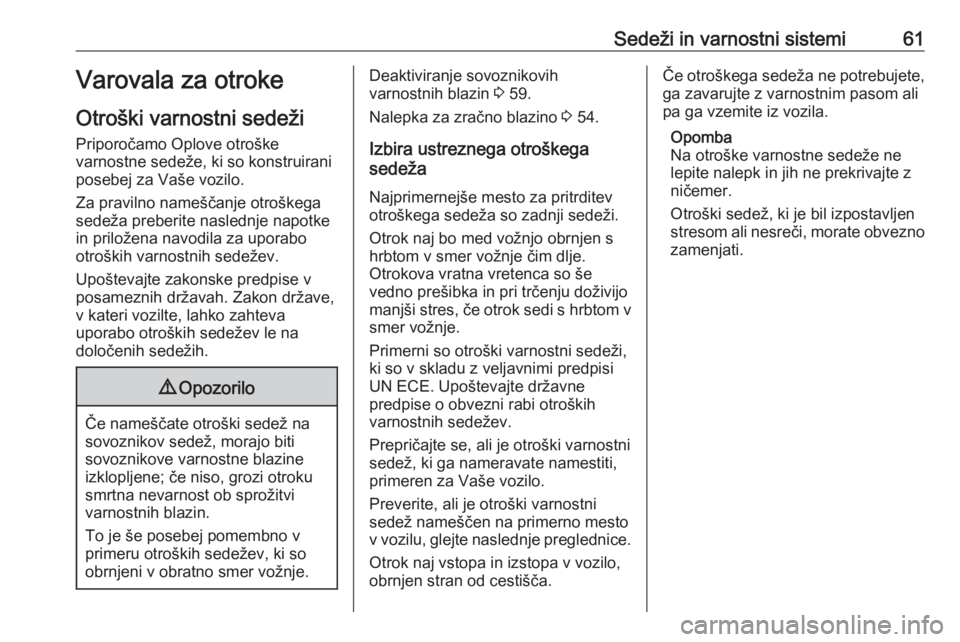

Sedeži in varnostni sistemi61Varovala za otroke
Otroški varnostni sedeži
Priporočamo Oplove otroške
varnostne sedeže, ki so konstruirani
posebej za Vaše vozilo.
Za pravilno nameščanje otroškega
sedeža preberite naslednje napotke
in priložena navodila za uporabo
otroških varnostnih sedežev.
Upoštevajte zakonske predpise v posameznih državah. Zakon države,
v kateri vozilte, lahko zahteva
uporabo otroških sedežev le na
določenih sedežih.9 Opozorilo
Če nameščate otroški sedež na
sovoznikov sedež, morajo biti
sovoznikove varnostne blazine
izklopljene; če niso, grozi otroku smrtna nevarnost ob sprožitvi
varnostnih blazin.
To je še posebej pomembno v
primeru otroških sedežev, ki so
obrnjeni v obratno smer vožnje.
Deaktiviranje sovoznikovih
varnostnih blazin 3 59.
Nalepka za zračno blazino 3 54.
Izbira ustreznega otroškega
sedeža
Najprimernejše mesto za pritrditev
otroškega sedeža so zadnji sedeži.
Otrok naj bo med vožnjo obrnjen s
hrbtom v smer vožnje čim dlje.
Otrokova vratna vretenca so še
vedno prešibka in pri trčenju doživijo
manjši stres, če otrok sedi s hrbtom v smer vožnje.
Primerni so otroški varnostni sedeži,
ki so v skladu z veljavnimi predpisi
UN ECE. Upoštevajte državne
predpise o obvezni rabi otroških
varnostnih sedežev.
Prepričajte se, ali je otroški varnostni
sedež, ki ga nameravate namestiti,
primeren za Vaše vozilo.
Preverite, ali je otroški varnostni
sedež nameščen na primerno mesto v vozilu, glejte naslednje preglednice.
Otrok naj vstopa in izstopa v vozilo,
obrnjen stran od cestišča.Če otroškega sedeža ne potrebujete, ga zavarujte z varnostnim pasom ali
pa ga vzemite iz vozila.
Opomba
Na otroške varnostne sedeže ne
lepite nalepk in jih ne prekrivajte z
ničemer.
Otroški sedež, ki je bil izpostavljen
stresom ali nesreči, morate obvezno
zamenjati.

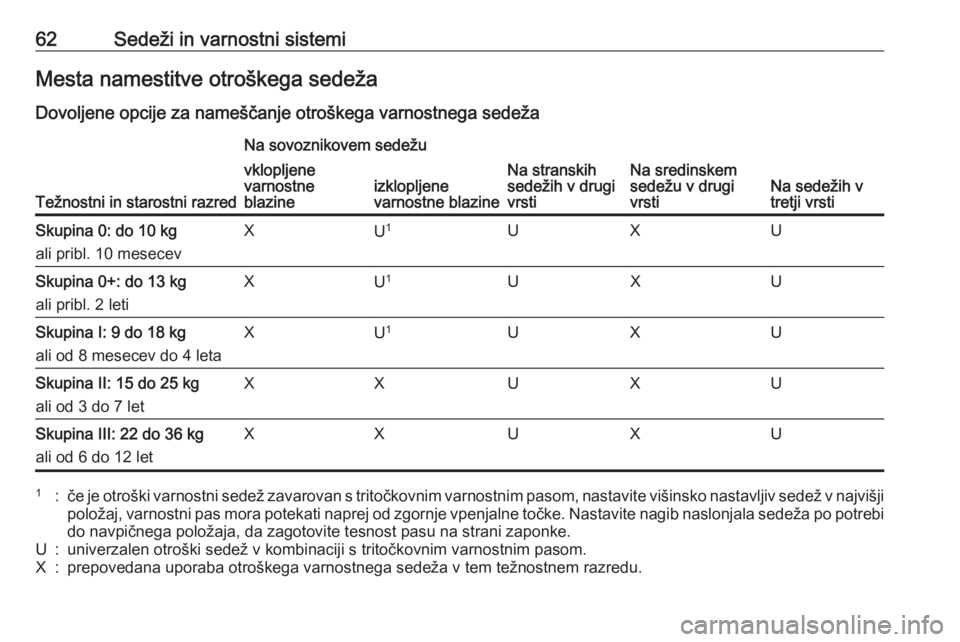

62Sedeži in varnostni sistemiMesta namestitve otroškega sedežaDovoljene opcije za nameščanje otroškega varnostnega sedeža
Težnostni in starostni razred
Na sovoznikovem sedežu
Na stranskih
sedežih v drugi
vrstiNa sredinskem
sedežu v drugi
vrstiNa sedežih v
tretji vrsti
vklopljene
varnostne
blazineizklopljene
varnostne blazineSkupina 0: do 10 kg
ali pribl. 10 mesecevXU 1UXUSkupina 0+: do 13 kg
ali pribl. 2 letiXU 1UXUSkupina I: 9 do 18 kg
ali od 8 mesecev do 4 letaXU 1UXUSkupina II: 15 do 25 kg
ali od 3 do 7 letXXUXUSkupina III: 22 do 36 kg ali od 6 do 12 letXXUXU1:če je otroški varnostni sedež zavarovan s tritočkovnim varnostnim pasom, nastavite višinsko nastavljiv sedež v najvišji položaj, varnostni pas mora potekati naprej od zgornje vpenjalne točke. Nastavite nagib naslonjala sedeža po potrebido navpičnega položaja, da zagotovite tesnost pasu na strani zaponke.U:univerzalen otroški sedež v kombinaciji s tritočkovnim varnostnim pasom.X:prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem razredu.

Sedeži in varnostni sistemi63Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIX
Težnostni razredVelikostni
razredVpetje
Na
sovoznikovem
sedežuNa
stranskih
sedežih v
drugi vrstiNa
sredinskem
sedežu v drugi
vrstiNa
sedežih v
tretji vrstiSkupina 0: do 10 kg
ali pribl. 10 mesecevEISO/R1XILXXSkupina 0+: do 13 kg
ali pribl. 2 letiEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXSkupina I: 9 do 18 kg
ali od 8 mesecev do 4 letaDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXSkupina II: 15 do 25 kg ali približno
3 do 7 letXILXXSkupina III: 22 do 36 kg ali približno
6 do 12 letXILXX

64Sedeži in varnostni sistemiIL:ustrezen za posamezna varovala ISOFIX kategorije 'specifično', 'omejena' ali 'poluniverzalna'. Varnostni sistemISOFIX mora biti odobren za specifičen tip vozila.IUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.
Velikostni razredi in sedeži ISOFIX
A - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do 18 kg.B - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kg.D - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.

Sedeži in varnostni sistemi65Otroški varnostni sedežiISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
ISOFIX vpenjalne točke so označene
z etiketo na naslonjalu.
Preden pritrdite otroški sedež,
nastavite naslon za glavo v položaj
3 36.
Ko v drugi vrsti sedežev uporabljate
otroške varnostne sedeže z
vpenjalnimi točami ISOFIX, vam
priporočamo, da ustrezni zunanji
sedež namestite v tretji zaskočni
položaj od zadaj, glede na osnovni
sedež. Če je opremljen počivalni
sedež, mora biti v normalnem
položaju 3 44.
Vpenjalne točke Top-tether
Top-tether vpenjalne točke so
označene s simbolom : za otroški
sedež.Odvisno od deželne različice opreme
je vozilo lahko opremljeno z dvema ali tremi pritrdilnimi obročki.
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-Tether jermen na
Top-Tether vpenjalne točke. Pas
mora potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.

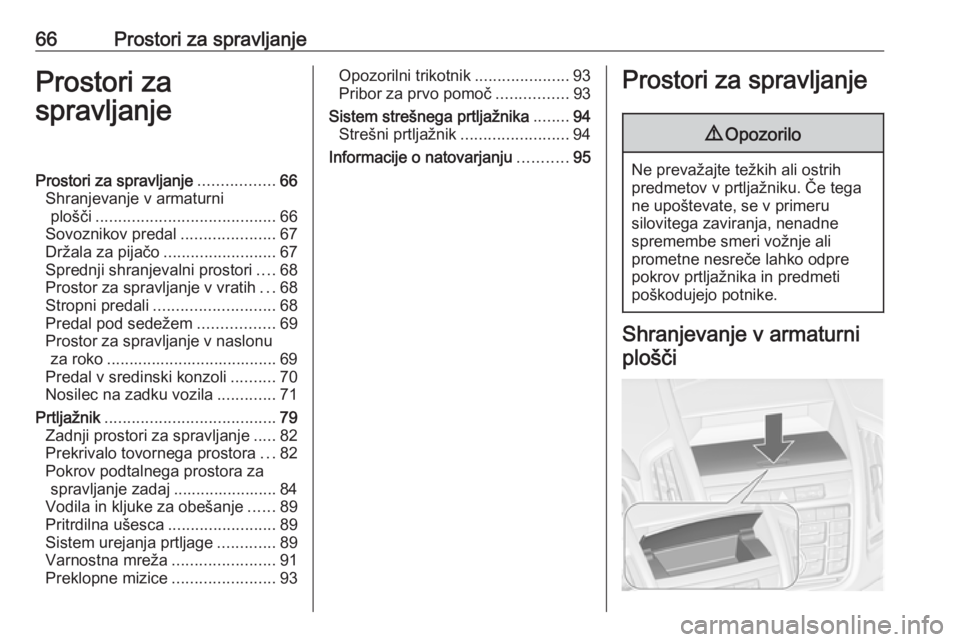

66Prostori za spravljanjeProstori za
spravljanjeProstori za spravljanje .................66
Shranjevanje v armaturni plošči ........................................ 66
Sovoznikov predal .....................67
Držala za pijačo .........................67
Sprednji shranjevalni prostori ....68
Prostor za spravljanje v vratih ...68
Stropni predali ........................... 68
Predal pod sedežem .................69
Prostor za spravljanje v naslonu za roko ...................................... 69
Predal v sredinski konzoli ..........70
Nosilec na zadku vozila .............71
Prtljažnik ...................................... 79
Zadnji prostori za spravljanje .....82
Prekrivalo tovornega prostora ...82
Pokrov podtalnega prostora za spravljanje zadaj ....................... 84
Vodila in kljuke za obešanje ......89
Pritrdilna ušesca ........................89
Sistem urejanja prtljage .............89
Varnostna mreža .......................91
Preklopne mizice .......................93Opozorilni trikotnik .....................93
Pribor za prvo pomoč ................93
Sistem strešnega prtljažnika ........94
Strešni prtljažnik ........................94
Informacije o natovarjanju ...........95Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči

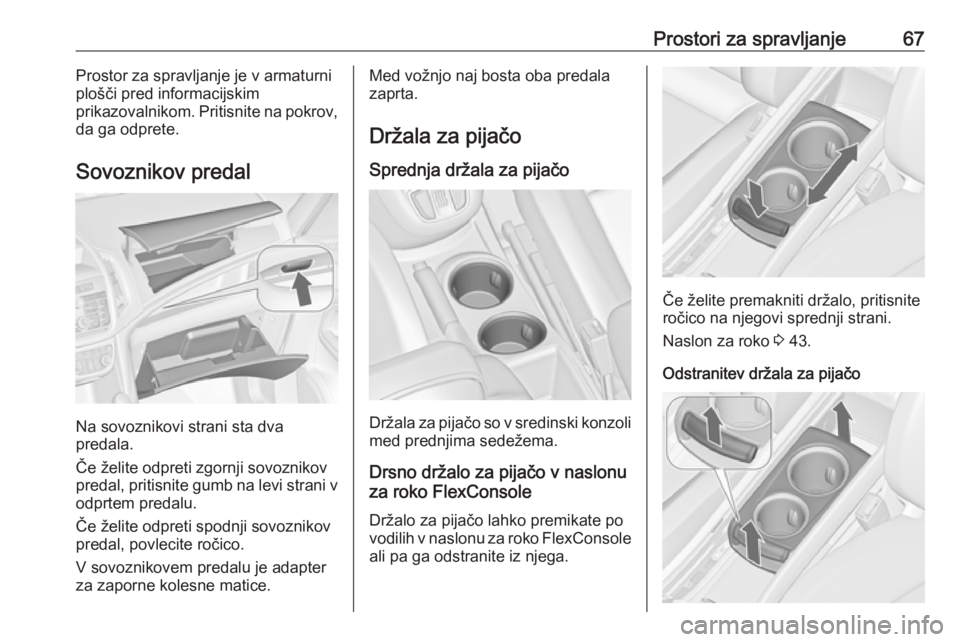

Prostori za spravljanje67Prostor za spravljanje je v armaturni
plošči pred informacijskim
prikazovalnikom. Pritisnite na pokrov,
da ga odprete.
Sovoznikov predal
Na sovoznikovi strani sta dva
predala.
Če želite odpreti zgornji sovoznikov
predal, pritisnite gumb na levi strani v odprtem predalu.
Če želite odpreti spodnji sovoznikov
predal, povlecite ročico.
V sovoznikovem predalu je adapter
za zaporne kolesne matice.
Med vožnjo naj bosta oba predala zaprta.
Držala za pijačo Sprednja držala za pijačo
Držala za pijačo so v sredinski konzoli
med prednjima sedežema.
Drsno držalo za pijačo v naslonu
za roko FlexConsole
Držalo za pijačo lahko premikate po
vodilih v naslonu za roko FlexConsole ali pa ga odstranite iz njega.
Če želite premakniti držalo, pritisnite
ročico na njegovi sprednji strani.
Naslon za roko 3 43.
Odstranitev držala za pijačo

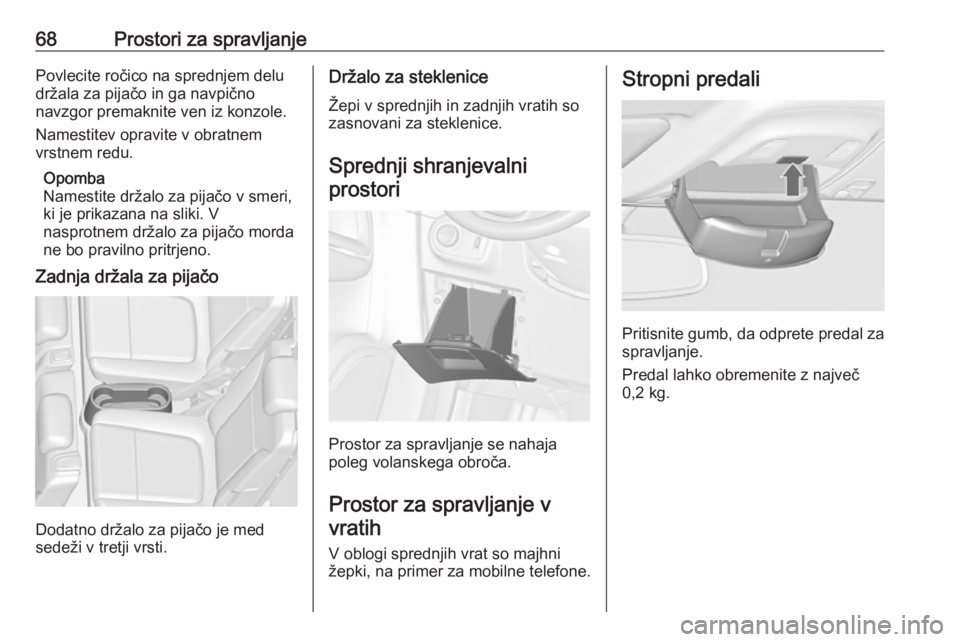

68Prostori za spravljanjePovlecite ročico na sprednjem delu
držala za pijačo in ga navpično
navzgor premaknite ven iz konzole.
Namestitev opravite v obratnem
vrstnem redu.
Opomba
Namestite držalo za pijačo v smeri,
ki je prikazana na sliki. V
nasprotnem držalo za pijačo morda
ne bo pravilno pritrjeno.
Zadnja držala za pijačo
Dodatno držalo za pijačo je med
sedeži v tretji vrsti.
Držalo za steklenice
Žepi v sprednjih in zadnjih vratih so
zasnovani za steklenice.
Sprednji shranjevalniprostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Prostor za spravljanje vvratih
V oblogi sprednjih vrat so majhni
žepki, na primer za mobilne telefone.
Stropni predali
Pritisnite gumb, da odprete predal za
spravljanje.
Predal lahko obremenite z največ
0,2 kg.
