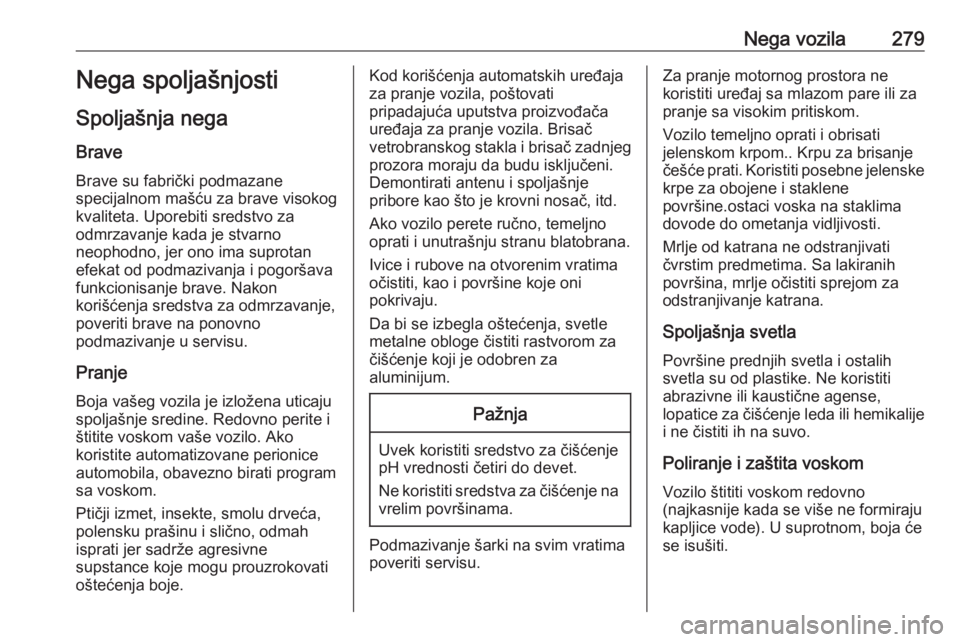

Nega vozila279Nega spoljašnjosti
Spoljašnja nega
Brave Brave su fabrički podmazane
specijalnom mašću za brave visokog
kvaliteta. Uporebiti sredstvo za
odmrzavanje kada je stvarno
neophodno, jer ono ima suprotan
efekat od podmazivanja i pogoršava
funkcionisanje brave. Nakon
korišćenja sredstva za odmrzavanje,
poveriti brave na ponovno
podmazivanje u servisu.
PranjeBoja vašeg vozila je izložena uticaju
spoljašnje sredine. Redovno perite i
štitite voskom vaše vozilo. Ako
koristite automatizovane perionice
automobila, obavezno birati program
sa voskom.
Ptičji izmet, insekte, smolu drveća,
polensku prašinu i slično, odmah
isprati jer sadrže agresivne
supstance koje mogu prouzrokovati
oštećenja boje.Kod korišćenja automatskih uređaja
za pranje vozila, poštovati
pripadajuća uputstva proizvođača
uređaja za pranje vozila. Brisač
vetrobranskog stakla i brisač zadnjeg
prozora moraju da budu isključeni.
Demontirati antenu i spoljašnje
pribore kao što je krovni nosač, itd.
Ako vozilo perete ručno, temeljno
oprati i unutrašnju stranu blatobrana.
Ivice i rubove na otvorenim vratima
očistiti, kao i površine koje oni
pokrivaju.
Da bi se izbegla oštećenja, svetle
metalne obloge čistiti rastvorom za
čišćenje koji je odobren za
aluminijum.Pažnja
Uvek koristiti sredstvo za čišćenje
pH vrednosti četiri do devet.
Ne koristiti sredstva za čišćenje na vrelim površinama.
Podmazivanje šarki na svim vratima
poveriti servisu.
Za pranje motornog prostora ne
koristiti uređaj sa mlazom pare ili za
pranje sa visokim pritiskom.
Vozilo temeljno oprati i obrisati
jelenskom krpom.. Krpu za brisanje
češće prati. Koristiti posebne jelenske
krpe za obojene i staklene
površine.ostaci voska na staklima
dovode do ometanja vidljivosti.
Mrlje od katrana ne odstranjivati
čvrstim predmetima. Sa lakiranih
površina, mrlje očistiti sprejom za
odstranjivanje katrana.
Spoljašnja svetla Površine prednjih svetla i ostalih
svetla su od plastike. Ne koristiti
abrazivne ili kaustične agense,
lopatice za čišćenje leda ili hemikalije
i ne čistiti ih na suvo.
Poliranje i zaštita voskom
Vozilo štititi voskom redovno
(najkasnije kada se više ne formiraju
kapljice vode). U suprotnom, boja će
se isušiti.

280Nega vozilaPoliranje je neophodno samo onda
kada je boja primila čvrste supstance
ili postala mat i neugledna.
Sredstvo za poliranje sa silikonom stvara zaštitni sloj, tako da je zaštita
voskom suvišna.
Plastične delove karoserije ne tretirati
sredstvima za poliranje i voskom.
Prozori i metlice brisača
vetrobranskog stakla
Pogodna je mekana, glatka krpa ili
jelenska koža za staklo uz korišćenje
sredstva za čišćenje stakla sa
odstranjivačem insekata.
Kada čistite zadnji prozor sa
unutrašnje strane, uvek brišite
paralelno sa grejnim elementom kako biste sprečili oštećenja.
Za mehaničko odstranjivanje leda
koristiti strugač leda sa oštrim
ivicama. Strugač čvrsto pritisnuti uz
staklo tako da nikakva nečistoća ne dospe pod strugač.
Uklonite ostatke nečistoća
razmazane na metlicama brisača
koristeći meku krpu i sredstvo za
čišćenje stakla. Takođe obratitepažnju da sa vetrobrana uklonite sve
naslage kao što su vosak, ostaci
insekata i sl.
Ostaci leda, zagađenje i neprekidno
brisanje suvih prozora oštetiće ili čak
uništiti metlice brisača.
Staklena ploča Nikada ne čistiti sa rastvaračima iliabrazivnim sredstvima, gorivima,
agresivnim materijama (npr.
odstranjivači boja, rastvori acetona,
itd.) kiselinama ili jakim lužinama ili
grebačima.
Točkovi i pneumatici Ne koristiti uređaj za pranje sa
mlazom visokog pritiska.
Čistiti naplatke sa pH-neutralnim sredstvom za čišćenje točkova.
Naplatci su bojeni i mogu se održavati
istim sredstvima kao i karoserija.Oštećenja boje
Manja oštećenja boje tretirati odmah
sredstvom za poravku boje za manja
oštećenja, pre pojave korozije. Veća
oštećenja ili oblasti sa korozijom za popravku poveriti servisu.
Podvozje vozila
Neke površine podvozja vozila su
zaštićena PVC-om, dok su druge
kritične površine zaštićene trajnim
zaštitnim voskom.
Proveriti podvozje nakon pranja i ako
je potebno zaštititi voskom.
Materijali na bazi bitumena i kaučuka mogu da oštete PVC sloj. Sve radove
na podvozju vozila poverite servisu.
Pre i posle zimske sezone, oprati
podvozje i kontrolisati zaštitni sloj
voska.

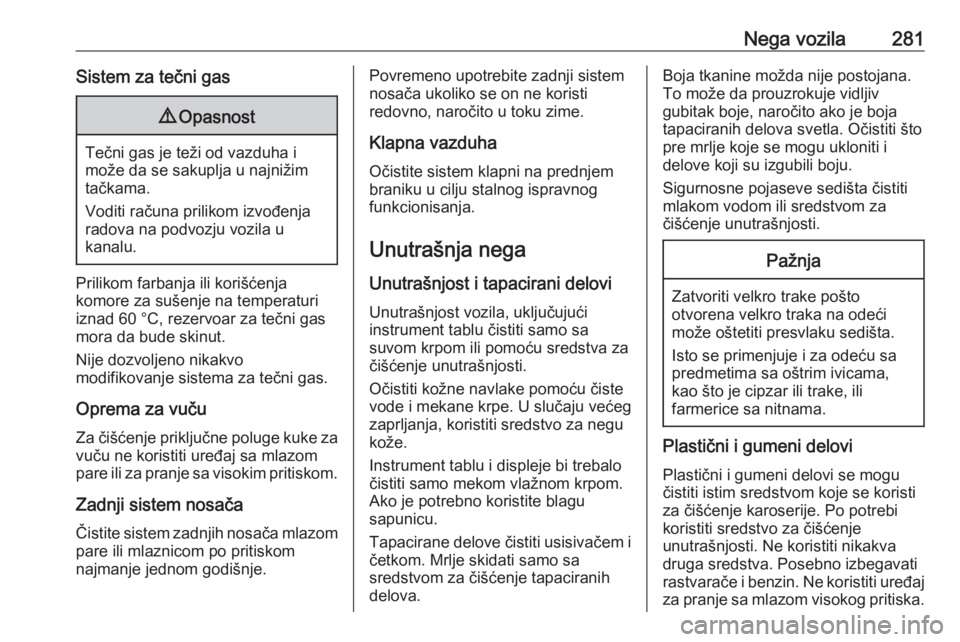

Nega vozila281Sistem za tečni gas9Opasnost
Tečni gas je teži od vazduha i
može da se sakuplja u najnižim
tačkama.
Voditi računa prilikom izvođenja radova na podvozju vozila u
kanalu.
Prilikom farbanja ili korišćenja
komore za sušenje na temperaturi
iznad 60 °C, rezervoar za tečni gas
mora da bude skinut.
Nije dozvoljeno nikakvo
modifikovanje sistema za tečni gas.
Oprema za vučuZa čišćenje priključne poluge kuke za
vuču ne koristiti uređaj sa mlazom
pare ili za pranje sa visokim pritiskom.
Zadnji sistem nosača
Čistite sistem zadnjih nosača mlazom pare ili mlaznicom po pritiskom
najmanje jednom godišnje.
Povremeno upotrebite zadnji sistem
nosača ukoliko se on ne koristi
redovno, naročito u toku zime.
Klapna vazduha
Očistite sistem klapni na prednjem braniku u cilju stalnog ispravnog
funkcionisanja.
Unutrašnja nega
Unutrašnjost i tapacirani delovi
Unutrašnjost vozila, uključujući
instrument tablu čistiti samo sa
suvom krpom ili pomoću sredstva za
čišćenje unutrašnjosti.
Očistiti kožne navlake pomoću čiste
vode i mekane krpe. U slučaju većeg
zaprljanja, koristiti sredstvo za negu
kože.
Instrument tablu i displeje bi trebalo
čistiti samo mekom vlažnom krpom.
Ako je potrebno koristite blagu
sapunicu.
Tapacirane delove čistiti usisivačem i
četkom. Mrlje skidati samo sa
sredstvom za čišćenje tapaciranih
delova.Boja tkanine možda nije postojana.
To može da prouzrokuje vidljiv
gubitak boje, naročito ako je boja
tapaciranih delova svetla. Očistiti što
pre mrlje koje se mogu ukloniti i
delove koji su izgubili boju.
Sigurnosne pojaseve sedišta čistiti
mlakom vodom ili sredstvom za
čišćenje unutrašnjosti.Pažnja
Zatvoriti velkro trake pošto
otvorena velkro traka na odeći
može oštetiti presvlaku sedišta.
Isto se primenjuje i za odeću sa
predmetima sa oštrim ivicama,
kao što je cipzar ili trake, ili
farmerice sa nitnama.
Plastični i gumeni delovi
Plastični i gumeni delovi se mogu
čistiti istim sredstvom koje se koristi
za čišćenje karoserije. Po potrebi
koristiti sredstvo za čišćenje
unutrašnjosti. Ne koristiti nikakva
druga sredstva. Posebno izbegavati
rastvarače i benzin. Ne koristiti uređaj za pranje sa mlazom visokog pritiska.

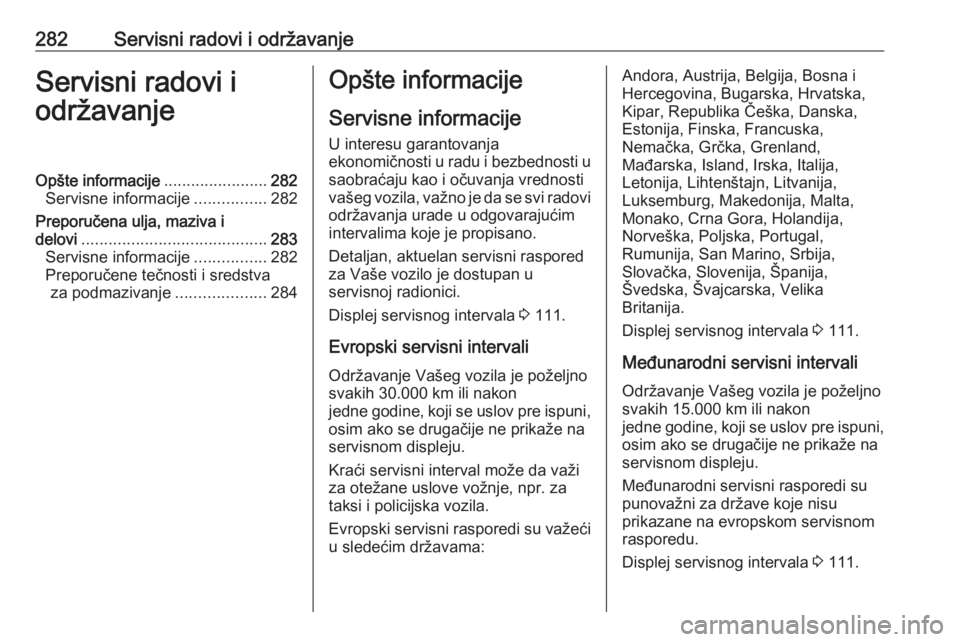

282Servisni radovi i održavanjeServisni radovi i
održavanjeOpšte informacije .......................282
Servisne informacije ................282
Preporučena ulja, maziva i delovi ......................................... 283
Servisne informacije ................282
Preporučene tečnosti i sredstva za podmazivanje ....................284Opšte informacije
Servisne informacije U interesu garantovanja
ekonomičnosti u radu i bezbednosti u
saobraćaju kao i očuvanja vrednosti
vašeg vozila, važno je da se svi radovi održavanja urade u odgovarajućim
intervalima koje je propisano.
Detaljan, aktuelan servisni raspored
za Vaše vozilo je dostupan u
servisnoj radionici.
Displej servisnog intervala 3 111.
Evropski servisni intervali Održavanje Vašeg vozila je poželjno
svakih 30.000 km ili nakon
jedne godine, koji se uslov pre ispuni,
osim ako se drugačije ne prikaže na
servisnom displeju.
Kraći servisni interval može da važi
za otežane uslove vožnje, npr. za taksi i policijska vozila.
Evropski servisni rasporedi su važeći
u sledećim državama:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Hrvatska,
Kipar, Republika Češka, Danska,
Estonija, Finska, Francuska,
Nemačka, Grčka, Grenland,
Mađarska, Island, Irska, Italija,
Letonija, Lihtenštajn, Litvanija,
Luksemburg, Makedonija, Malta,
Monako, Crna Gora, Holandija,
Norveška, Poljska, Portugal,
Rumunija, San Marino, Srbija,
Slovačka, Slovenija, Španija,
Švedska, Švajcarska, Velika
Britanija.
Displej servisnog intervala 3 111.
Međunarodni servisni intervali Održavanje Vašeg vozila je poželjno
svakih 15.000 km ili nakon
jedne godine, koji se uslov pre ispuni,
osim ako se drugačije ne prikaže na
servisnom displeju.
Međunarodni servisni rasporedi su
punovažni za države koje nisu
prikazane na evropskom servisnom
rasporedu.
Displej servisnog intervala 3 111.

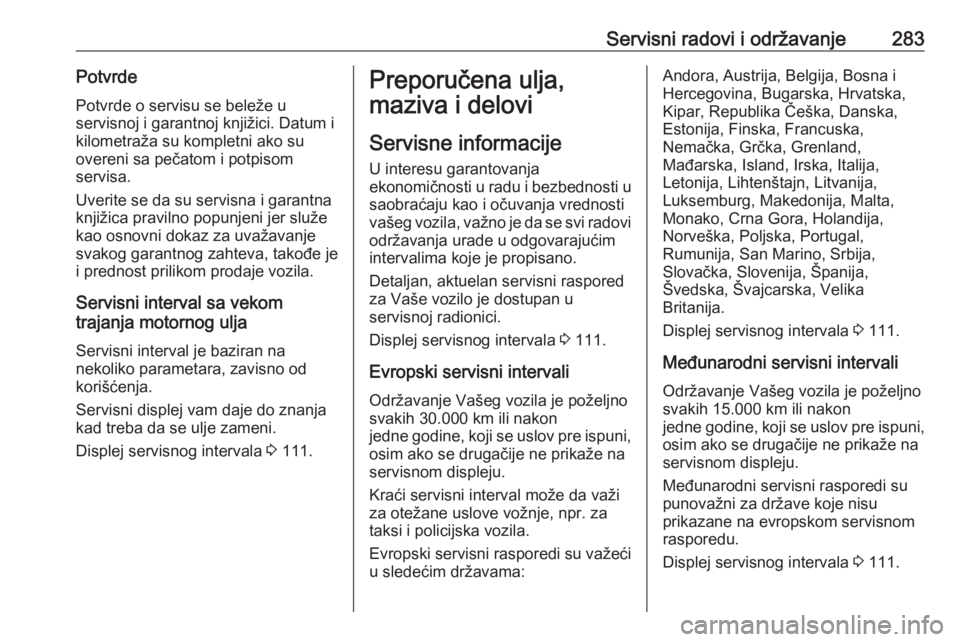

Servisni radovi i održavanje283Potvrde
Potvrde o servisu se beleže u
servisnoj i garantnoj knjižici. Datum i
kilometraža su kompletni ako su
overeni sa pečatom i potpisom
servisa.
Uverite se da su servisna i garantna
knjižica pravilno popunjeni jer služe
kao osnovni dokaz za uvažavanje
svakog garantnog zahteva, takođe je
i prednost prilikom prodaje vozila.
Servisni interval sa vekom
trajanja motornog ulja
Servisni interval je baziran na
nekoliko parametara, zavisno od
korišćenja.
Servisni displej vam daje do znanja
kad treba da se ulje zameni.
Displej servisnog intervala 3 111.Preporučena ulja,
maziva i delovi
Servisne informacije U interesu garantovanja
ekonomičnosti u radu i bezbednosti u
saobraćaju kao i očuvanja vrednosti
vašeg vozila, važno je da se svi radovi održavanja urade u odgovarajućim
intervalima koje je propisano.
Detaljan, aktuelan servisni raspored
za Vaše vozilo je dostupan u
servisnoj radionici.
Displej servisnog intervala 3 111.
Evropski servisni intervali Održavanje Vašeg vozila je poželjno
svakih 30.000 km ili nakon
jedne godine, koji se uslov pre ispuni, osim ako se drugačije ne prikaže na
servisnom displeju.
Kraći servisni interval može da važi za otežane uslove vožnje, npr. za
taksi i policijska vozila.
Evropski servisni rasporedi su važeći
u sledećim državama:Andora, Austrija, Belgija, Bosna i
Hercegovina, Bugarska, Hrvatska,
Kipar, Republika Češka, Danska,
Estonija, Finska, Francuska,
Nemačka, Grčka, Grenland,
Mađarska, Island, Irska, Italija,
Letonija, Lihtenštajn, Litvanija,
Luksemburg, Makedonija, Malta,
Monako, Crna Gora, Holandija,
Norveška, Poljska, Portugal,
Rumunija, San Marino, Srbija,
Slovačka, Slovenija, Španija,
Švedska, Švajcarska, Velika
Britanija.
Displej servisnog intervala 3 111.
Međunarodni servisni intervali
Održavanje Vašeg vozila je poželjno
svakih 15.000 km ili nakon
jedne godine, koji se uslov pre ispuni, osim ako se drugačije ne prikaže na
servisnom displeju.
Međunarodni servisni rasporedi su
punovažni za države koje nisu
prikazane na evropskom servisnom
rasporedu.
Displej servisnog intervala 3 111.

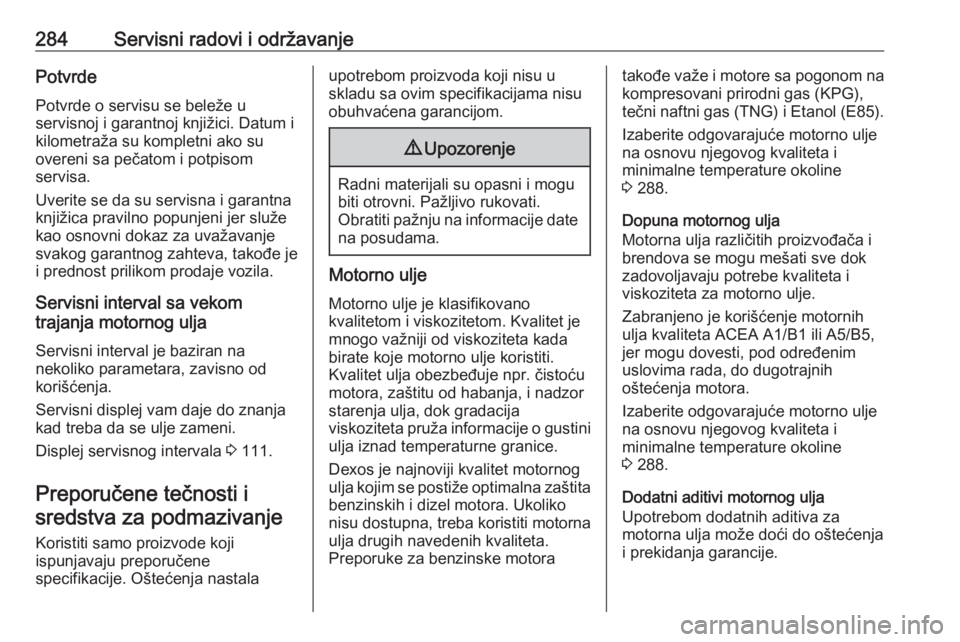

284Servisni radovi i održavanjePotvrdePotvrde o servisu se beleže u
servisnoj i garantnoj knjižici. Datum i
kilometraža su kompletni ako su
overeni sa pečatom i potpisom
servisa.
Uverite se da su servisna i garantna
knjižica pravilno popunjeni jer služe
kao osnovni dokaz za uvažavanje
svakog garantnog zahteva, takođe je
i prednost prilikom prodaje vozila.
Servisni interval sa vekom
trajanja motornog ulja
Servisni interval je baziran na
nekoliko parametara, zavisno od
korišćenja.
Servisni displej vam daje do znanja
kad treba da se ulje zameni.
Displej servisnog intervala 3 111.
Preporučene tečnosti i
sredstva za podmazivanje
Koristiti samo proizvode koji
ispunjavaju preporučene
specifikacije. Oštećenja nastalaupotrebom proizvoda koji nisu u
skladu sa ovim specifikacijama nisu
obuhvaćena garancijom.9 Upozorenje
Radni materijali su opasni i mogu
biti otrovni. Pažljivo rukovati.
Obratiti pažnju na informacije date na posudama.
Motorno ulje
Motorno ulje je klasifikovano
kvalitetom i viskozitetom. Kvalitet je
mnogo važniji od viskoziteta kada
birate koje motorno ulje koristiti.
Kvalitet ulja obezbeđuje npr. čistoću
motora, zaštitu od habanja, i nadzor
starenja ulja, dok gradacija
viskoziteta pruža informacije o gustini ulja iznad temperaturne granice.
Dexos je najnoviji kvalitet motornog
ulja kojim se postiže optimalna zaštita
benzinskih i dizel motora. Ukoliko
nisu dostupna, treba koristiti motorna
ulja drugih navedenih kvaliteta.
Preporuke za benzinske motora
takođe važe i motore sa pogonom na kompresovani prirodni gas (KPG),
tečni naftni gas (TNG) i Etanol (E85).
Izaberite odgovarajuće motorno ulje
na osnovu njegovog kvaliteta i
minimalne temperature okoline
3 288.
Dopuna motornog ulja
Motorna ulja različitih proizvođača i
brendova se mogu mešati sve dok zadovoljavaju potrebe kvaliteta i
viskoziteta za motorno ulje.
Zabranjeno je korišćenje motornih
ulja kvaliteta ACEA A1/B1 ili A5/B5,
jer mogu dovesti, pod određenim
uslovima rada, do dugotrajnih
oštećenja motora.
Izaberite odgovarajuće motorno ulje
na osnovu njegovog kvaliteta i
minimalne temperature okoline
3 288.
Dodatni aditivi motornog ulja
Upotrebom dodatnih aditiva za
motorna ulja može doći do oštećenja
i prekidanja garancije.

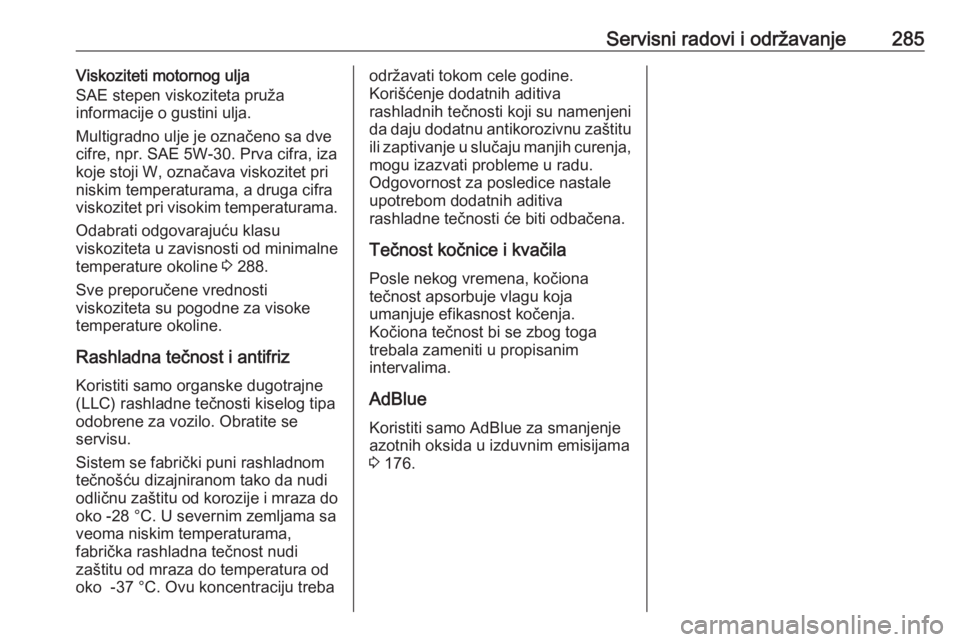

Servisni radovi i održavanje285Viskoziteti motornog ulja
SAE stepen viskoziteta pruža
informacije o gustini ulja.
Multigradno ulje je označeno sa dve
cifre, npr. SAE 5W-30. Prva cifra, iza
koje stoji W, označava viskozitet pri
niskim temperaturama, a druga cifra
viskozitet pri visokim temperaturama.
Odabrati odgovarajuću klasu
viskoziteta u zavisnosti od minimalne
temperature okoline 3 288.
Sve preporučene vrednosti
viskoziteta su pogodne za visoke
temperature okoline.
Rashladna tečnost i antifriz Koristiti samo organske dugotrajne
(LLC) rashladne tečnosti kiselog tipa
odobrene za vozilo. Obratite se
servisu.
Sistem se fabrički puni rashladnom
tečnošću dizajniranom tako da nudi
odličnu zaštitu od korozije i mraza do
oko -28 °C. U severnim zemljama sa
veoma niskim temperaturama,
fabrička rashladna tečnost nudi
zaštitu od mraza do temperatura od
oko -37 °C. Ovu koncentraciju trebaodržavati tokom cele godine.
Korišćenje dodatnih aditiva
rashladnih tečnosti koji su namenjeni
da daju dodatnu antikorozivnu zaštitu
ili zaptivanje u slučaju manjih curenja,
mogu izazvati probleme u radu.
Odgovornost za posledice nastale
upotrebom dodatnih aditiva
rashladne tečnosti će biti odbačena.
Tečnost kočnice i kvačila Posle nekog vremena, kočiona
tečnost apsorbuje vlagu koja
umanjuje efikasnost kočenja.
Kočiona tečnost bi se zbog toga
trebala zameniti u propisanim
intervalima.
AdBlue Koristiti samo AdBlue za smanjenjeazotnih oksida u izduvnim emisijama
3 176.

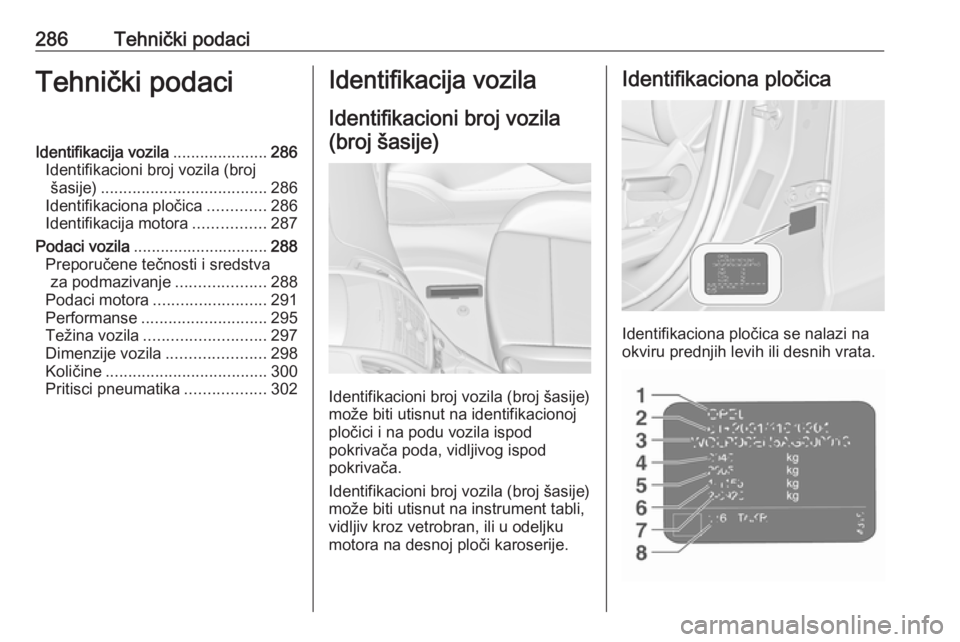

286Tehnički podaciTehnički podaciIdentifikacija vozila.....................286
Identifikacioni broj vozila (broj šasije) ..................................... 286
Identifikaciona pločica .............286
Identifikacija motora ................287
Podaci vozila .............................. 288
Preporučene tečnosti i sredstva za podmazivanje ....................288
Podaci motora ......................... 291
Performanse ............................ 295
Težina vozila ........................... 297
Dimenzije vozila ......................298
Količine .................................... 300
Pritisci pneumatika ..................302Identifikacija vozila
Identifikacioni broj vozila(broj šasije)
Identifikacioni broj vozila (broj šasije)
može biti utisnut na identifikacionoj
pločici i na podu vozila ispod
pokrivača poda, vidljivog ispod
pokrivača.
Identifikacioni broj vozila (broj šasije)
može biti utisnut na instrument tabli,
vidljiv kroz vetrobran, ili u odeljku
motora na desnoj ploči karoserije.
Identifikaciona pločica
Identifikaciona pločica se nalazi na
okviru prednjih levih ili desnih vrata.

Tehnički podaci287Podaci na identifikacionoj pločici:1:proizvođač2:broj homologacije3:identifikacioni broj vozila (broj
šasije)4:dozvoljena bruto težina vozila
u kg5:dozvoljena bruto težina vučnog
voza u kg6:maksimalno dozvoljeno
opterećenje prednje osovine
u kg7:maksimalno dozvoljeno
opterećenje zadnje osovine u kg8:specifični podatak vozila ili
specifični podatak regiona
Kombinovani zbir težina na prednjoj i
zadnjoj osovini ne sme da prekorači
dozvoljenu ukupnu težinu vozila. Npr.
ako je prednja osovina maksimalno
opterećena, zadnja osovina sme da
bude opterećena sa teretom, koja je
jednaka ukupna masa vozila umanjen za opterećenje prednje osovine.
Tehnički podaci su određeni saglasno standardima Evropske zajednice.
Pravo na izmene je zadržano. Podaci
u dokumentima dati uz vozilo uvek
imaju prednost u odnosu na podatke
iz ovog uputstva za upotrebu.
Identifikacija motora
Tabele sa tehničkim podacima
pokazuju identifikacioni kod motora.
Podaci motora 3 291.
Za identifikaciju određenog motora,
videti EEC sertifikat o usklađenosti
snage motora isporučen uz vozilo ili
druga dokumenta vezana za
nacionalnu registraciju.

288Tehnički podaciPodaci vozilaPreporučene tečnosti i sredstva za podmazivanje
Evropski servisni raspored Zahtevani kvalitet motornog uljaSve evropske zemlje sa evropskim intervalom servisiranja 3 282Kvalitet motornog uljaBenzinski motori
(uključujući KPG, TNG, E85)Dizel motoridexos 1––dexos 2✔✔
U slučaju da Dexos kvalitet nije na raspolaganju, upotrebiti najviše jedan litar motornog ulja kvaliteta ACEA C3 samo jednom između dve zamene ulja.
Viskoziteti motornog ulja
Sve evropske zemlje sa evropskim intervalom servisiranja 3 282Temperatura okolineBenzinski i dizel motorido -25 °CSAE 5W-30 ili SAE 5W-40ispod -25 °CSAE 0W-30 ili SAE 0W-40
