OPEL ZAFIRA C 2016 Инструкция по эксплуатации (in Russian)

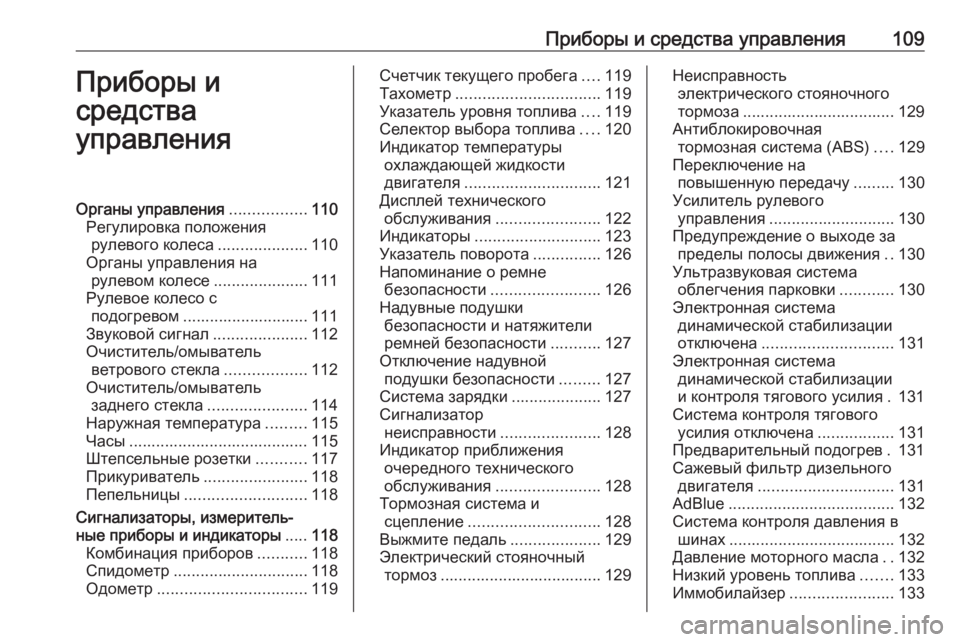

Приборы и средства управления109Приборы и
средства
управленияОрганы управления .................110
Регулировка положения рулевого колеса ....................110
Органы управления на рулевом колесе .....................111
Рулевое колесо с подогревом ............................ 111
Звуковой сигнал .....................112
Очиститель/омыватель ветрового стекла ..................112
Очиститель/омыватель заднего стекла ......................114
Наружная температура .........115
Часы ........................................ 115
Штепсельные розетки ...........117
Прикуриватель .......................118
Пепельницы ........................... 118
Сигнализаторы, измеритель‐
ные приборы и индикаторы .....118
Комбинация приборов ...........118
Спидометр .............................. 118
Одометр ................................. 119Счетчик текущего пробега ....119
Тахометр ................................ 119
Указатель уровня топлива ....119
Селектор выбора топлива ....120
Индикатор температуры охлаждающей жидкости
двигателя .............................. 121
Дисплей технического обслуживания .......................122
Индикаторы ............................ 123
Указатель поворота ...............126
Напоминание о ремне безопасности ........................ 126
Надувные подушки безопасности и натяжители
ремней безопасности ...........127
Отключение надувной подушки безопасности .........127
Система зарядки ....................127
Сигнализатор неисправности ......................128
Индикатор приближения очередного технического
обслуживания .......................128
Тормозная система и сцепление ............................. 128
Выжмите педаль ....................129
Электрический стояночный тормоз .................................... 129Неисправностьэлектрического стояночного
тормоза .................................. 129
Антиблокировочная тормозная система (ABS) ....129
Переключение на повышенную передачу .........130
Усилитель рулевого управления ............................ 130
Предупреждение о выходе за пределы полосы движения ..130
Ультразвуковая система облегчения парковки ............130
Электронная система динамической стабилизации
отключена ............................. 131
Электронная система динамической стабилизации
и контроля тягового усилия . 131
Система контроля тягового усилия отключена .................131
Предварительный подогрев . 131
Сажевый фильтр дизельного двигателя .............................. 131
AdBlue ..................................... 132
Система контроля давления в шинах ..................................... 132
Давление моторного масла ..132
Низкий уровень топлива .......133
Иммобилайзер .......................133

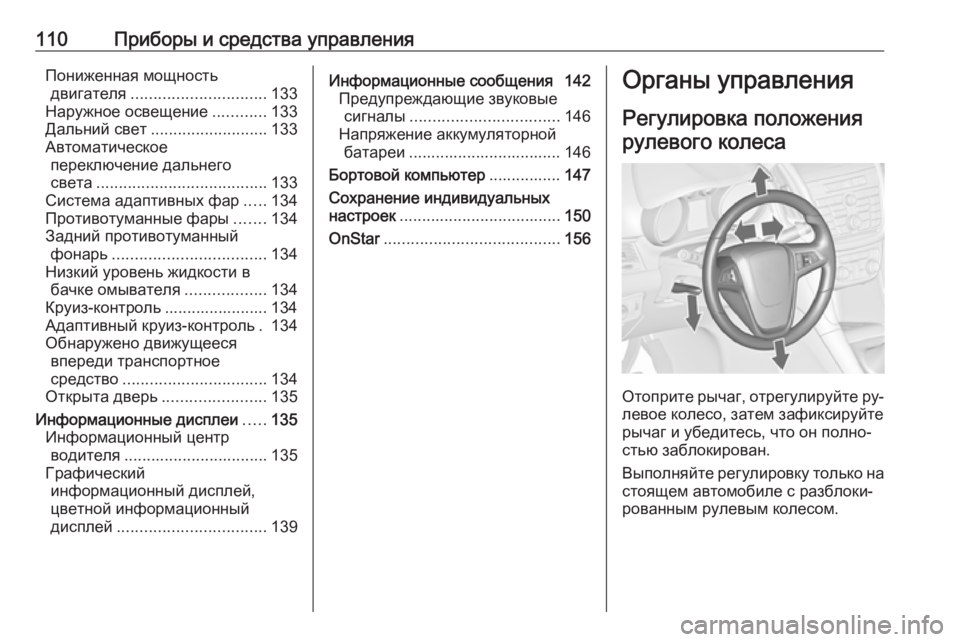

110Приборы и средства управленияПониженная мощностьдвигателя .............................. 133
Наружное освещение ............133
Дальний свет .......................... 133
Автоматическое переключение дальнего
света ...................................... 133
Система адаптивных фар .....134
Противотуманные фары .......134
Задний противотуманный фонарь .................................. 134
Низкий уровень жидкости в бачке омывателя ..................134
Круиз-контроль ....................... 134
Адаптивный круиз-контроль . 134
Обнаружено движущееся впереди транспортное
средство ................................ 134
Открыта дверь .......................135
Информационные дисплеи .....135
Информационный центр водителя ................................ 135
Графический информационный дисплей,
цветной информационный
дисплей ................................. 139Информационные сообщения 142
Предупреждающие звуковыесигналы ................................. 146
Напряжение аккумуляторной батареи .................................. 146
Бортовой компьютер ................147
Сохранение индивидуальных настроек .................................... 150
OnStar ....................................... 156Органы управления
Регулировка положения рулевого колеса
Отоприте рычаг, отрегулируйте ру‐ левое колесо, затем зафиксируйте
рычаг и убедитесь, что он полно‐
стью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐
рованным рулевым колесом.

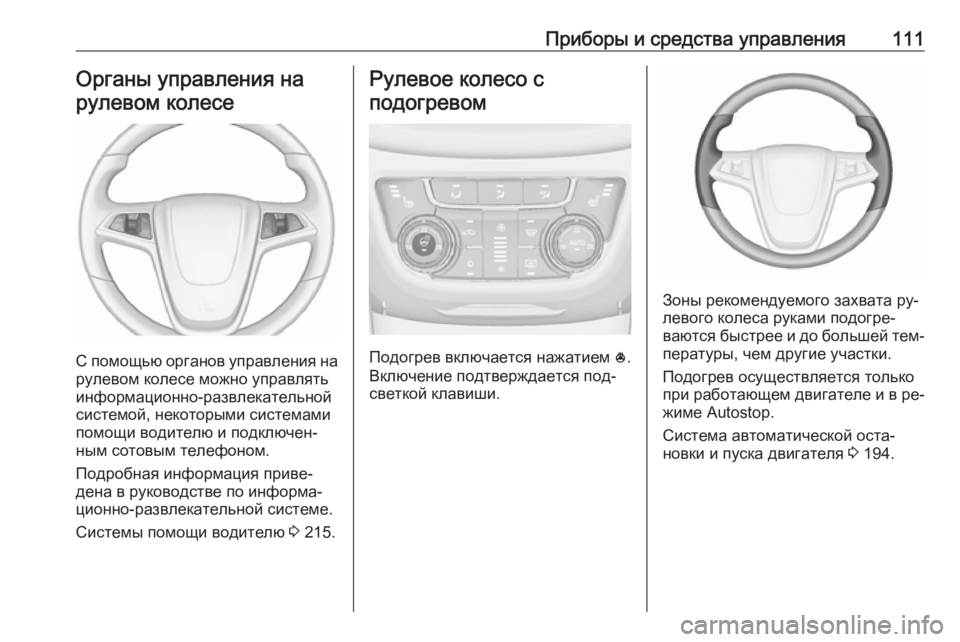

Приборы и средства управления111Органы управления нарулевом колесе
С помощью органов управления на
рулевом колесе можно управлять
информационно-развлекательной
системой, некоторыми системами помощи водителю и подключен‐
ным сотовым телефоном.
Подробная информация приве‐
дена в руководстве по информа‐
ционно-развлекательной системе.
Системы помощи водителю 3 215.
Рулевое колесо с
подогревом
Подогрев включается нажатием *.
Включение подтверждается под‐
светкой клавиши.
Зоны рекомендуемого захвата ру‐
левого колеса руками подогре‐ ваются быстрее и до большей тем‐
пературы, чем другие участки.
Подогрев осуществляется только
при работающем двигателе и в ре‐ жиме Autostop.
Система автоматической оста‐
новки и пуска двигателя 3 194.

112Приборы и средства управленияЗвуковой сигнал
Нажмите j.
Очиститель/омыватель
ветрового стекла
Очиститель ветрового стеклаHI:быстроLO:медленноINT:прерывистый режим или ав‐
томатическая очистка
стекла с использованием
датчика дождяOFF:выкл.
Для однократного включения нера‐ ботающего стеклоочистителя вет‐
рового стекла нажмите рычаг вниз
в положение 1x.
Не включать, если ветровое стекло
обледенело.
Выключать на мойках.
Регулируемый интервал очистки
Рычаг стеклоочистителя в положе‐
нии INT.
Поверните маховичок для измене‐
ния режима работы стеклоочисти‐
теля:
короткий
интервал:поверните махо‐
вичок вверхдлинный
интервал:поверните махо‐
вичок вниз

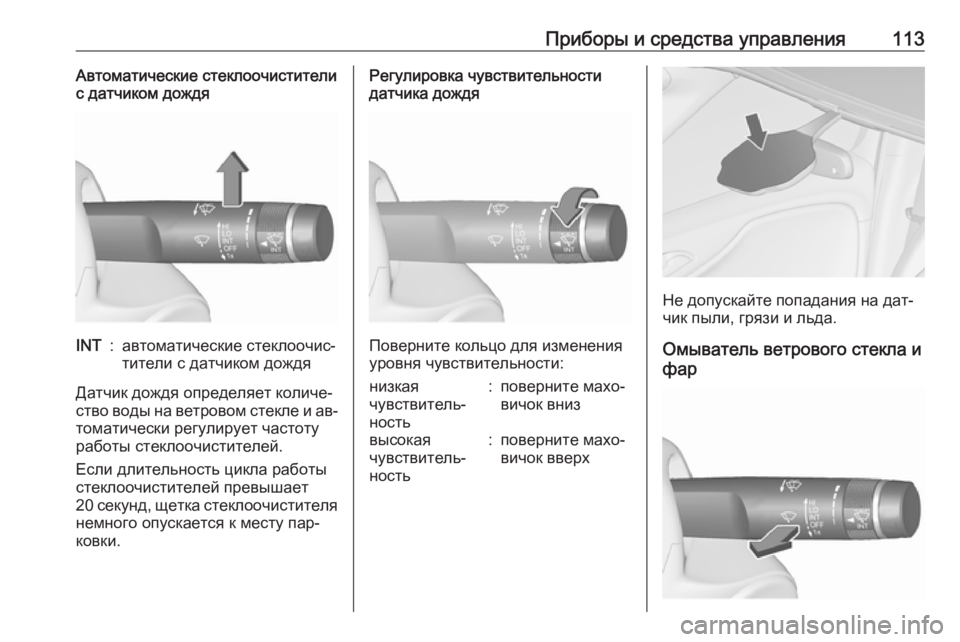

Приборы и средства управления113Автоматические стеклоочистители
с датчиком дождяINT:автоматические стеклоочис‐
тители с датчиком дождя
Датчик дождя определяет количе‐
ство воды на ветровом стекле и ав‐
томатически регулирует частоту работы стеклоочистителей.
Если длительность цикла работы
стеклоочистителей превышает
20 секунд, щетка стеклоочистителя немного опускается к месту пар‐
ковки.
Регулировка чувствительности
датчика дождя
Поверните кольцо для изменения
уровня чувствительности:
низкая
чувствитель‐
ность:поверните махо‐
вичок внизвысокая
чувствитель‐
ность:поверните махо‐
вичок вверх
Не допускайте попадания на дат‐
чик пыли, грязи и льда.
Омыватель ветрового стекла и
фар

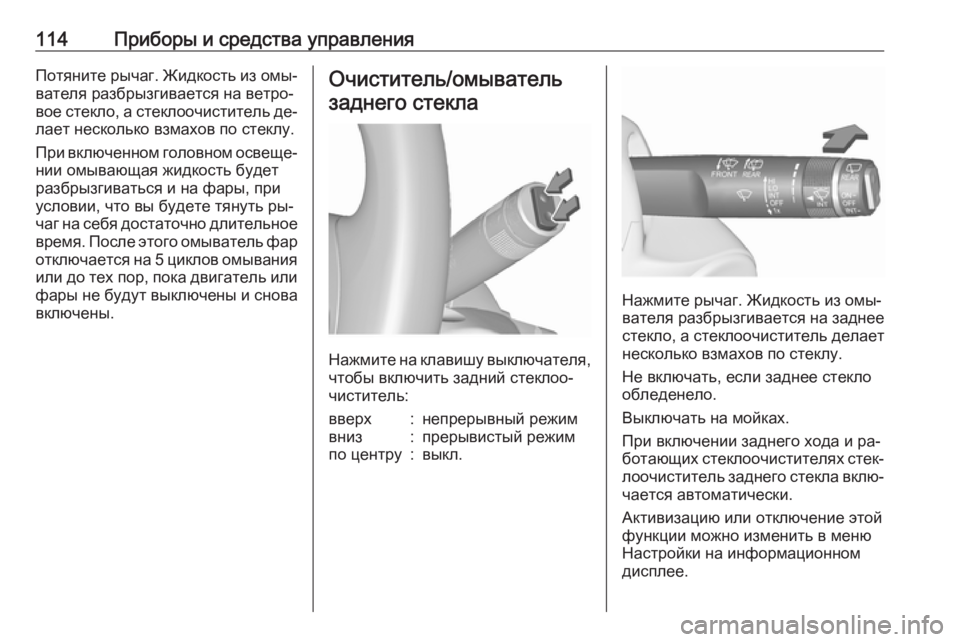

114Приборы и средства управленияПотяните рычаг. Жидкость из омы‐
вателя разбрызгивается на ветро‐
вое стекло, а стеклоочиститель де‐ лает несколько взмахов по стеклу.
При включенном головном освеще‐ нии омывающая жидкость будет
разбрызгиваться и на фары, при
условии, что вы будете тянуть ры‐ чаг на себя достаточно длительное
время. После этого омыватель фар отключается на 5 циклов омывания или до тех пор, пока двигатель или
фары не будут выключены и снова
включены.Очиститель/омыватель
заднего стекла
Нажмите на клавишу выключателя,
чтобы включить задний стеклоо‐
чиститель:
вверх:непрерывный режимвниз:прерывистый режимпо центру:выкл.
Нажмите рычаг. Жидкость из омы‐
вателя разбрызгивается на заднее
стекло, а стеклоочиститель делает несколько взмахов по стеклу.
Не включать, если заднее стекло
обледенело.
Выключать на мойках.
При включении заднего хода и ра‐
ботающих стеклоочистителях стек‐
лоочиститель заднего стекла вклю‐ чается автоматически.
Активизацию или отключение этой
функции можно изменить в меню
Настройки на информационном
дисплее.

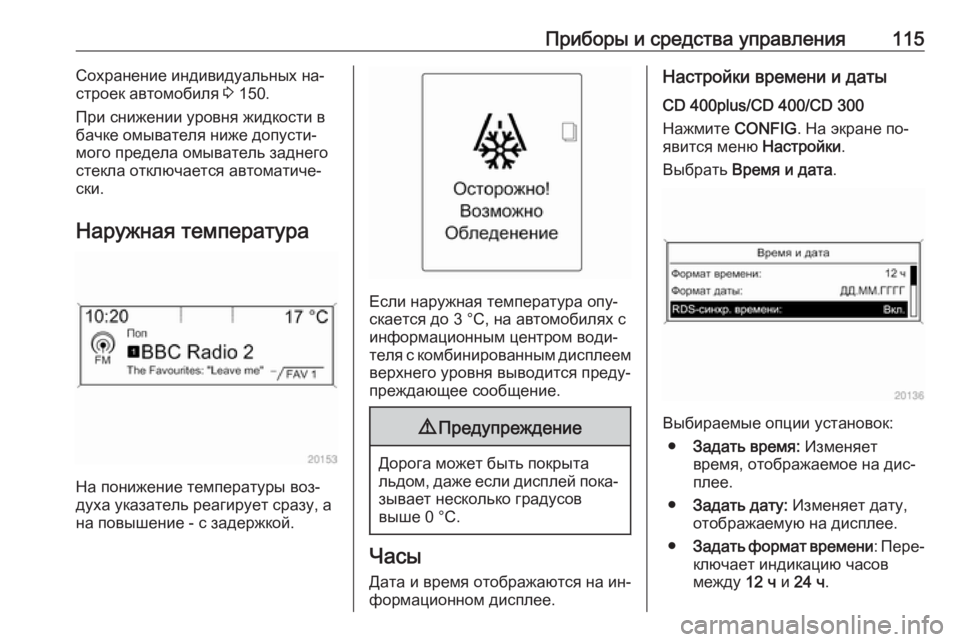

Приборы и средства управления115Сохранение индивидуальных на‐
строек автомобиля 3 150.
При снижении уровня жидкости в
бачке омывателя ниже допусти‐
мого предела омыватель заднего
стекла отключается автоматиче‐
ски.
Наружная температура
На понижение температуры воз‐
духа указатель реагирует сразу, а на повышение - с задержкой.
Если наружная температура опу‐
скается до 3 °C, на автомобилях с информационным центром води‐
теля с комбинированным дисплеем верхнего уровня выводится преду‐
преждающее сообщение.
9 Предупреждение
Дорога может быть покрыта
льдом, даже если дисплей пока‐ зывает несколько градусов
выше 0 °C.
Часы
Дата и время отображаются на ин‐
формационном дисплее.
Настройки времени и даты
CD 400plus/CD 400/CD 300
Нажмите CONFIG. На экране по‐
явится меню Настройки.
Выбрать Время и дата .
Выбираемые опции установок:
● Задать время: Изменяет
время, отображаемое на дис‐
плее.
● Задать дату: Изменяет дату,
отображаемую на дисплее.
● Задать формат времени : Пере‐
ключает индикацию часов
между 12 ч и 24 ч .

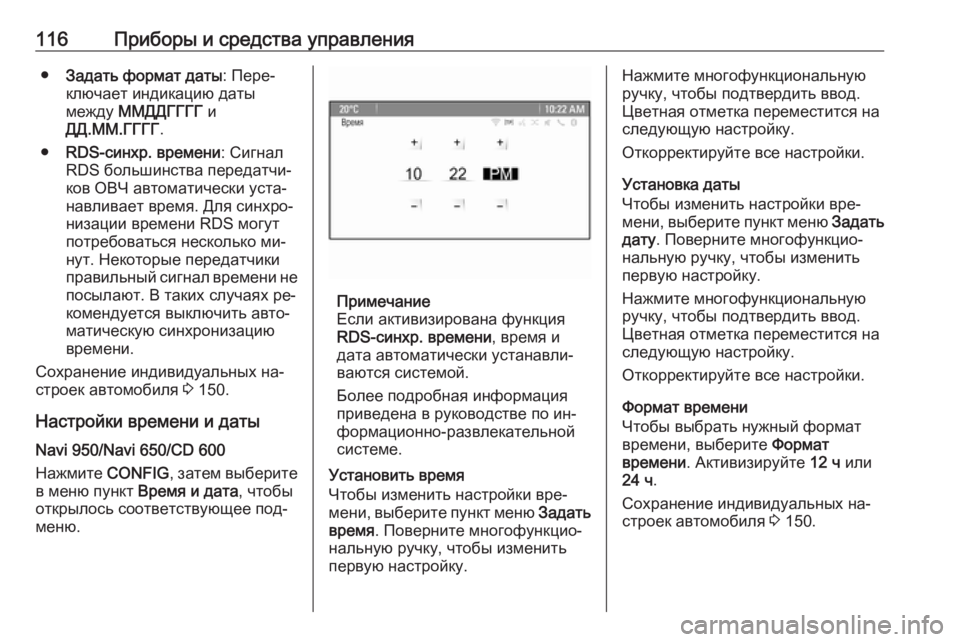

116Приборы и средства управления●Задать формат даты : Пере‐
ключает индикацию даты
между ММДДГГГГ и
ДД.ММ.ГГГГ .
● RDS-синхр. времени : Сигнал
RDS большинства передатчи‐ ков ОВЧ автоматически уста‐
навливает время. Для синхро‐
низации времени RDS могут
потребоваться несколько ми‐
нут. Некоторые передатчики
правильный сигнал времени не посылают. В таких случаях ре‐
комендуется выключить авто‐
матическую синхронизацию
времени.
Сохранение индивидуальных на‐
строек автомобиля 3 150.
Настройки времени и даты Navi 950/Navi 650/CD 600
Нажмите CONFIG, затем выберите
в меню пункт Время и дата, чтобы
открылось соответствующее под‐
меню.
Примечание
Если активизирована функция
RDS-синхр. времени , время и
дата автоматически устанавли‐
ваются системой.
Более подробная информация
приведена в руководстве по ин‐
формационно-развлекательной
системе.
Установить время
Чтобы изменить настройки вре‐
мени, выберите пункт меню Задать
время . Поверните многофункцио‐
нальную ручку, чтобы изменить
первую настройку.
Нажмите многофункциональную
ручку, чтобы подтвердить ввод.
Цветная отметка переместится на следующую настройку.
Откорректируйте все настройки.
Установка даты
Чтобы изменить настройки вре‐
мени, выберите пункт меню Задать
дату . Поверните многофункцио‐
нальную ручку, чтобы изменить первую настройку.
Нажмите многофункциональную
ручку, чтобы подтвердить ввод.
Цветная отметка переместится на
следующую настройку.
Откорректируйте все настройки.
Формат времени
Чтобы выбрать нужный формат
времени, выберите Формат
времени . Активизируйте 12 ч или
24 ч .
Сохранение индивидуальных на‐ строек автомобиля 3 150.

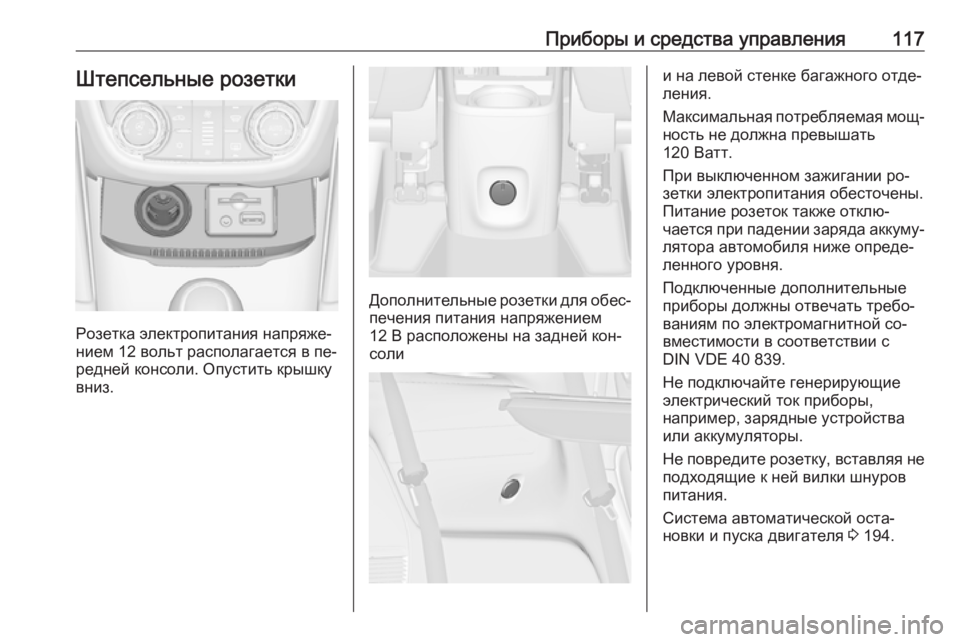

Приборы и средства управления117Штепсельные розетки
Розетка электропитания напряже‐
нием 12 вольт располагается в пе‐
редней консоли. Опустить крышку
вниз.
Дополнительные розетки для обес‐ печения питания напряжением
12 В расположены на задней кон‐
соли
и на левой стенке багажного отде‐
ления.
Максимальная потребляемая мощ‐
ность не должна превышать
120 Ватт.
При выключенном зажигании ро‐ зетки электропитания обесточены.
Питание розеток также отклю‐
чается при падении заряда аккуму‐
лятора автомобиля ниже опреде‐
ленного уровня.
Подключенные дополнительные
приборы должны отвечать требо‐
ваниям по электромагнитной со‐
вместимости в соответствии с
DIN VDE 40 839.
Не подключайте генерирующие
электрический ток приборы,
например, зарядные устройства
или аккумуляторы.
Не повредите розетку, вставляя не подходящие к ней вилки шнуров
питания.
Система автоматической оста‐
новки и пуска двигателя 3 194.

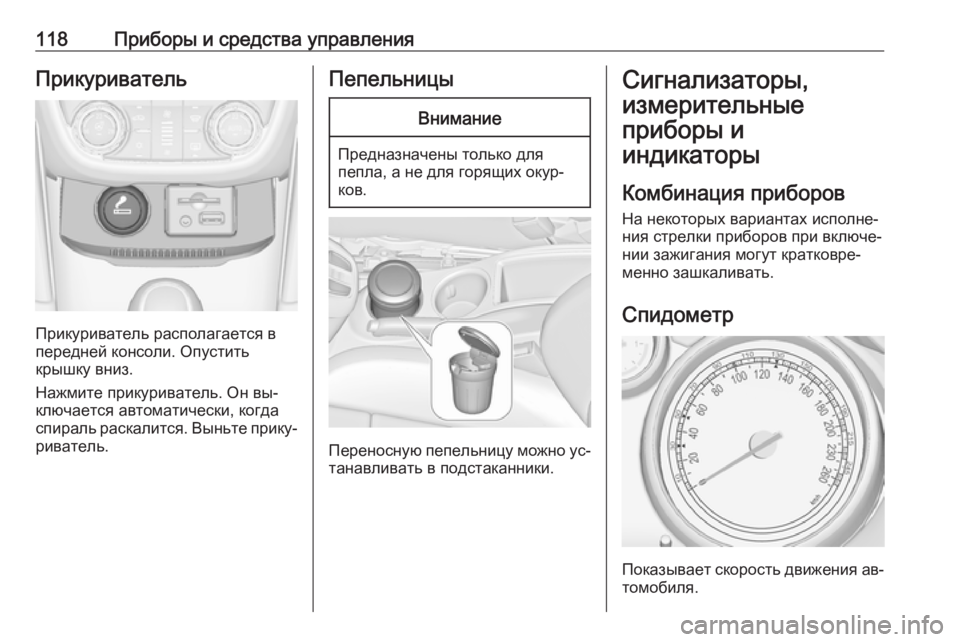

118Приборы и средства управленияПрикуриватель
Прикуриватель располагается в
передней консоли. Опустить
крышку вниз.
Нажмите прикуриватель. Он вы‐
ключается автоматически, когда
спираль раскалится. Выньте прику‐ риватель.
ПепельницыВнимание
Предназначены только для
пепла, а не для горящих окур‐
ков.
Переносную пепельницу можно ус‐
танавливать в подстаканники.
Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
Спидометр
Показывает скорость движения ав‐
томобиля.
