Уход за автомобилем309Хранение поврежденногоколеса в багажном отделении
Держатель запасного колеса поз‐
воляет укладывать в него только
шины, имеющие такой же размер,
как и запасное колесо.
Если поврежденное колесо шире
запасного, его необходимо убрать
в багажное отделение и закрепить
ремнем. Автомобильный инстру‐
мент 3 293.
Сиденья третьего ряда необхо‐
димо сложить 3 90.
1. Уложите колесо возле левой стенки багажного отделения.2. Проденьте петлю ремня через переднюю левую проушину.
3. Вставить крючок на конце кре‐ пежного ремня в петлю на дру‐гом его конце и натянуть ре‐
мень так, чтобы он был надежно
прикреплен к проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Закрепите крюк на заднюю про‐
ушину.
6. Натянуть крепежный ремень с помощью пряжки.
9 Опасность
Если в багажное отделение уло‐
жено поврежденное полнораз‐
мерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните домкрат и ин‐
струменты в соответствующих
отсеках в закрепленном поло‐ жении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.

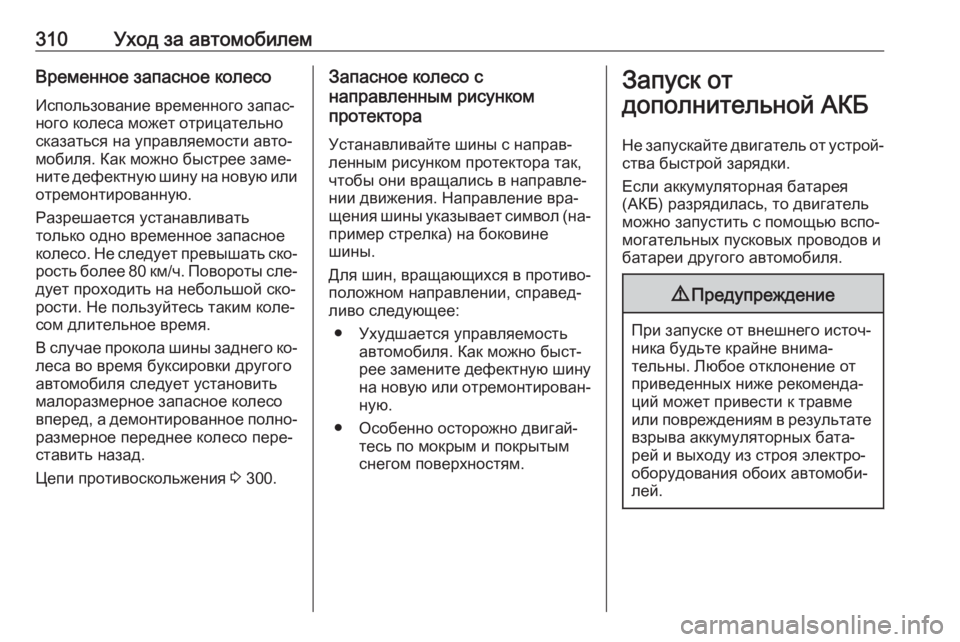

310Уход за автомобилемВременное запасное колесоИспользование временного запас‐
ного колеса может отрицательно
сказаться на управляемости авто‐
мобиля. Как можно быстрее заме‐
ните дефектную шину на новую или
отремонтированную.
Разрешается устанавливать
только одно временное запасное
колесо. Не следует превышать ско‐ рость более 80 км/ч. Повороты сле‐ дует проходить на небольшой ско‐
рости. Не пользуйтесь таким коле‐
сом длительное время.
В случае прокола шины заднего ко‐
леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 300.Запасное колесо с
направленным рисунком
протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.
Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Как можно быст‐
рее замените дефектную шину
на новую или отремонтирован‐ ную.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐ ства быстрой зарядки.
Если аккумуляторная батарея
(АКБ) разрядилась, то двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.

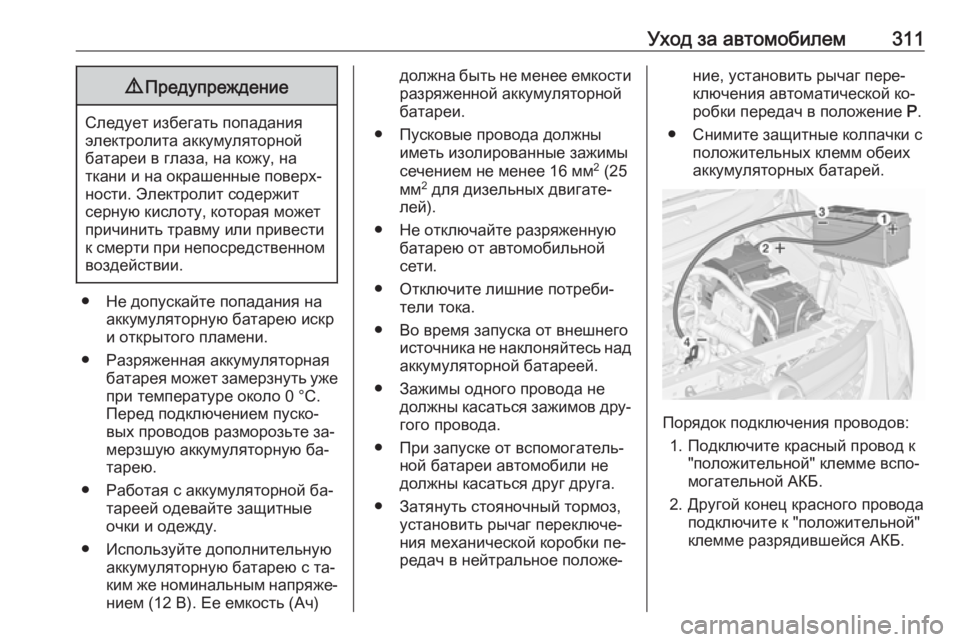

Уход за автомобилем3119Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею искр
и открытого пламени.
● Разряженная аккумуляторная батарея может замерзнуть ужепри температуре около 0 °C.
Перед подключением пуско‐
вых проводов разморозьте за‐
мерзшую аккумуляторную ба‐
тарею.
● Работая с аккумуляторной ба‐ тареей одевайте защитные
очки и одежду.
● Используйте дополнительную аккумуляторную батарею с та‐
ким же номинальным напряже‐
нием (12 В). Ее емкость (Ач)
должна быть не менее емкости разряженной аккумуляторной
батареи.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею от автомобильной
сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь надаккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов дру‐
гого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Затянуть стояночный тормоз, установить рычаг переключе‐
ния механической коробки пе‐
редач в нейтральное положе‐ние, установить рычаг пере‐
ключения автоматической ко‐
робки передач в положение P.
● Снимите защитные колпачки с положительных клемм обеихаккумуляторных батарей.
Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной АКБ.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся АКБ.

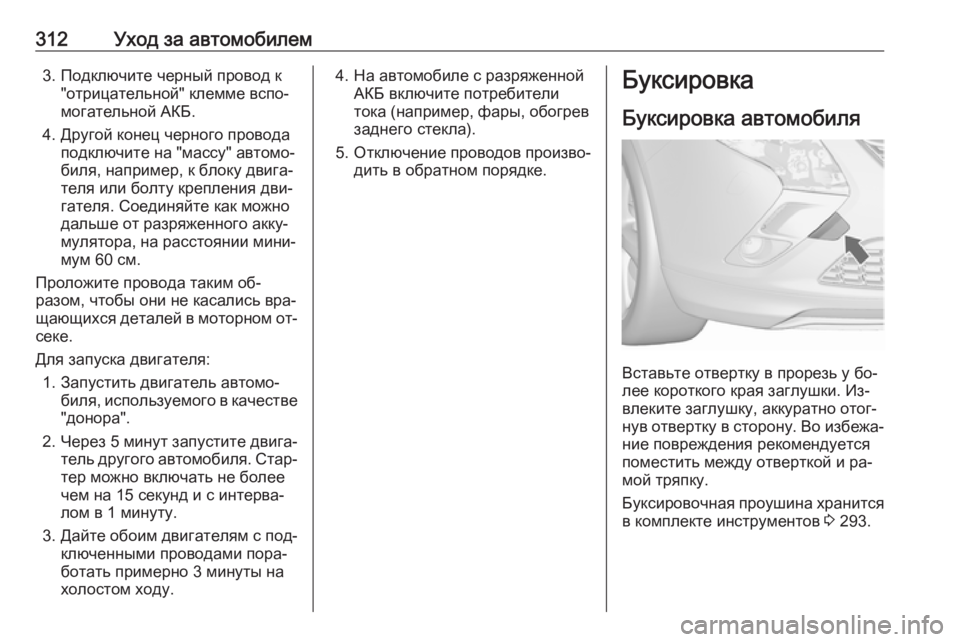

312Уход за автомобилем3. Подключите черный провод к"отрицательной" клемме вспо‐
могательной АКБ.
4. Другой конец черного провода подключите на "массу" автомо‐
биля, например, к блоку двига‐
теля или болту крепления дви‐ гателя. Соединяйте как можно
дальше от разряженного акку‐
мулятора, на расстоянии мини‐
мум 60 см.
Проложите провода таким об‐
разом, чтобы они не касались вра‐
щающихся деталей в моторном от‐
секе.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐
тер можно включать не более
чем на 15 секунд и с интерва‐
лом в 1 минуту.
3. Дайте обоим двигателям с под‐ ключенными проводами пора‐
ботать примерно 3 минуты на
холостом ходу.4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Вставьте отвертку в прорезь у бо‐
лее короткого края заглушки. Из‐
влеките заглушку, аккуратно отог‐
нув отвертку в сторону. Во избежа‐ ние повреждения рекомендуется
поместить между отверткой и ра‐
мой тряпку.
Буксировочная проушина хранится
в комплекте инструментов 3 293.

Уход за автомобилем313
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Прикрепите к проушине буксирный
трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы раз‐
блокировать рулевое колесо и
обеспечить возможность включе‐
ния тормозных огней, звукового
сигнала и стеклоочистителей.
Коробка передач в нейтральном
положении.
Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего ав‐
томобиля, закройте окна и вклю‐
чите систему рециркуляции воз‐
духа.
Для автомобилей с автоматиче‐
ской коробкой передач: Буксиро‐ вать автомобиль следует в направ‐ лении его движения вперед со ско‐
ростью не более 80 км/ч на рас‐
стояние не далее 100 км. Во всех
остальных случаях, а также при не‐ исправности коробки передач, пе‐
редний мост необходимо поднять от земли.
Обратитесь за помощью на стан‐
цию техобслуживания.
После завершения буксировки вы‐
крутите буксирную проушину.
Вставить колпачок снизу и закрыть
его.
Буксировка другогоавтомобиля
Вставьте отвертку в прорезь у ниж‐ него края заглушки. Освободить
колпачок, аккуратно сдвинув от‐
вертку вниз. Во избежание повреж‐
дения рекомендуется поместить
между отверткой и рамой тряпку.
Буксировочная проушина хранится в комплекте инструментов 3 293.

314Уход за автомобилем
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Категорически запрещается ис‐
пользовать в качестве буксирной
проушины проволочную серьгу,
расположенную под автомобилем
сзади.
Прикрепить буксирный трос или
еще лучше жесткую буксирную
балку к буксирной проушине.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.
Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
После завершения буксировки вы‐
крутите буксирную проушину.
Вставить колпачок снизу и зафик‐
сировать.
Внешний вид
Уход за автомобилем Замки Замки смазаны на заводе высоко‐качественной смазкой для цилинд‐
ров замков. Пользуйтесь размора‐
живающей жидкостью только в слу‐ чае крайней необходимости, по‐
скольку она разрушает смазку ци‐
линдра замка и может нарушить
его работу. После применения раз‐
мораживающей жидкости обяза‐
тельно смажьте замки на станции
техобслуживания.
Мойка Окружающая среда влияет на ла‐
кокрасочное покрытие. Регулярно
мойте и наносите воск на кузов ав‐
томобиля. На автоматической ав‐
томобильной мойке выберите про‐
грамму, предусматривающую на‐
несение воска.
Птичий помет, мертвых насекомых,
древесную смолу, пыльцу цветов и другие загрязнения необходимо

Уход за автомобилем315тут же удалять, поскольку
содержащиеся в них активные ве‐
щества могут повредить краску.
При использовании мойки сле‐
дуйте инструкциям ее производи‐
теля. Стеклоочистители ветрового
и заднего стекол должны быть вы‐
ключены. Снимите антенну и внеш‐
нее оборудование, например, ба‐
гажник на крыше и т.д.
При ручной мойке тщательно про‐
мойте колесные ниши.
Очистите края и пазы открытых
дверей и капота, а также закрывае‐ мые ими участки кузова.
Блестящие металлические детали
необходимо чистить рекомендо‐
ванным чистящим раствором, под‐
ходящим для ухода за алюминие‐
выми поверхностями, чтобы избе‐
жать их повреждения.Внимание
Используйте только чистящее средство с уровнем pH в диапа‐
зоне от 4 до 9.
Не наносите чистящее средство на горячие поверхности.
Необходимо смазывать петли всех дверей автомобиля (выполняется
на станции техобслуживания).
Запрещается очищать моторный
отсек с помощью пароструйного
аппарата или мойки высокого дав‐
ления.
Тщательно вымойте и протрите ав‐
томобиль замшей. Промывайте
замшевую тряпку как можно чаще.
Для окрашенных поверхностей и
стекол пользуйтесь разными тряп‐
ками: при попадании воска на
стекла, видимость через них ухуд‐
шается.
Не пытайтесь соскоблить смолу
твердыми предметами. На окра‐
шенных поверхностях пользуйтесь
спреем для удаления смолы.
Наружное освещение
Крышки передних фар и других
осветительных приборов выпол‐
нены из пластмассы. Для чистки не рекомендуется использовать абра‐
зивные, едкие или агрессивные
средства, скребки для удаления
льда и допускать чистки всухую.
Полировка и вощение
Регулярно покрывайте автомобиль
воском (по крайней мере после
того, как вода перестанет стекать с поверхности). В противном случае
лакокрасочное покрытие автомо‐
биля может быть повреждено.
Полировка необходима только в
том случае, если краска стала ма‐
товой или покрыта твердыми на‐
слоениями.
Полироль с силиконом образует
защитную пленку, поэтому нано‐
сить после него воск не нужно.
Не обрабатывайте воском или по‐
лиролем пластмассовые детали.

316Уход за автомобилемСтекла окон и щетки
стеклоочистителей
Очищайте мягкой тканью без воло‐
кон или замшей для протирки сте‐
кол вместе со средствами для
чистки стекол и удаления насеко‐
мых.
Протирайте заднее стекло с внут‐
ренней стороны только парал‐
лельно нагревательным элемен‐
там, чтобы не повредить их.
Для механического удаления льда
используйте скребок с острой
кромкой. Скребок следует вплот‐
ную прижимать к стеклу, чтобы под него не попадала грязь, которая
может поцарапать стекло.
Удалите остатки грязи, размазан‐
ные щетками стеклоочистителя, с
помощью мягкой ткани и моющего
средства для стекол. Также очи‐
стите окно от следов воска, насе‐
комых и других загрязнений.
Наледь и грязь на стеклах и по‐
стоянная работа всухую приводят к повреждению и даже полному раз‐
рушению щеток стеклоочистителя.Прозрачный люк
Не используйте для чистки раство‐
рители или абразивы, горючее, аг‐
рессивные вещества (например,
лакоочистители, ацетоносодержа‐
щие жидкости и т.п.), кислотосо‐
держащие или сильно щелочные
средства, а также губки с абрази‐
вом.
Колеса и шины
Не очищайте струей под высоким
давлением.
Для мытья дисков применяйте спе‐ циальные чистящие средства, pH-
нейтральные.
Диски окрашены, и для их очистки
могут использоваться те же сред‐
ства, что и для очистки кузова.Повреждения лакокрасочного
покрытия
Небольшие повреждения лакокра‐сочного покрытия устраняются с
помощью специального каран‐
даша для предотвращения образо‐
вания ржавчины. Большие де‐
фекты лакокрасочного покрытия, а
также ржавчину необходимо устра‐
нять на станции техобслуживания.
Днище Днище кузова частично покрыто за‐
щитной мастикой на основе ПВХ, а
в критических местах нанесен
прочный слой защитного воска.
Проверьте днище кузова после его мойки и при необходимости нане‐
сите воск.
Материалы, содержащие битум
или резину, могут повредить поли‐
хлорвиниловое покрытие. Работы
по обслуживанию днища выпол‐
няйте на станции техобслужива‐
ния.
Мойте днище до и после зимы, пе‐
риодически проверяйте состояние
защитного воскового покрытия.

Уход за автомобилем317Система питания сжиженным
газом9 Опасность
Сжиженный газ тяжелее воз‐
духа, поэтому он скапливается в углублениях рельефа.
Соблюдайте осторожность во
время выполнения работ на
днище кузова автомобиля, на‐
ходясь в смотровой яме.
При проведении покрасочных ра‐
бот, а также при помещении авто‐
мобиля в сушильную камеру при
температуре более 60 °C баллон с газом необходимо снять.
Запрещается вносить какие-либо
изменения в конструкцию газото‐
пливной системы.
Тягово-сцепное устройство
Запрещается очищать тягово-
сцепное устройство с шаровой опо‐
рой с помощью пароструйного ап‐
парата или мойки высокого давле‐
ния.
Задняя система перевозки
грузов
Заднюю систему перевозки грузов необходимо очищать парогенера‐ тором или моющей установкой вы‐
сокого давления не реже одного
раза в год.
Если вы регулярно не используете
заднюю систему перевозки грузов,
следует время от времени раскла‐
дывать и складывать ее для про‐
филактики, особенно зимой.
Воздушная заслонка
Для поддержания воздушных за‐
слонок переднего бампера в рабо‐
чем состоянии необходимо перио‐
дически их очищать.
Уход за салоном Салон и обивка
Очищайте салон автомобиля,
включая облицовку приборной па‐
нели и обшивку, только сухой тряп‐ кой или специальным очистителем
для салона.Обивку из кожи следует очищать
чистой водой и мягкой тряпкой. В
случае сильного загрязнения необ‐ ходимо использовать специальные
продукты для ухода за кожаными
изделиями.
Стекла приборного щитка и дис‐
плеев чистятся смоченной мягкой тканью. При необходимости ис‐
пользуйте слабый мыльный рас‐
твор.
Тканевые обивки следует очищать
с помощью пылесоса и щетки.
Пятна следует удалять с помощью
средства для очистки обивки.
Ткань одежды может окрашивать.
Это может привести к появлению
видимых пятен, особенно на свет‐
лых участках обивки. Смываемые
пятна следует удалять как можно
скорее.
Для очистки ремней безопасности
пользуйтесь теплой водой или
средством для чистки салона.

318Уход за автомобилемВнимание
Закройте имеющиеся в одежде
замки на липучках, поскольку
используемая в них липучка мо‐ жет повредить обивку сидений.
Это же правило применимо и к
другим предметам одежды с де‐ талями, имеющими острые
края, такими как застежки-мол‐
нии, пряжки ремней или за‐
клепки джинсов.
Пластмассовые и резиновые
детали
Пластмассовые и резиновые де‐
тали можно чистить теми же очис‐
тителями, что и кузов. При необхо‐
димости, используйте очиститель
для салона. Другие средства при‐
менять не следует. Прежде всего,
это относится к растворителям и
бензину. Не очищайте струей под
высоким давлением.
