Уход за автомобилем269Общая информацияАксессуары и
модернизация автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐
ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля ва‐
шего типа. Мы не разрешаем при‐
менение и не предоставляем га‐
рантий надежности другой продук‐
ции - даже если она официально сертифицирована.
Не допускается вносить изменения
в электрические системы, напри‐
мер модифицировать электронные блоки управления (заменять ком‐
поненты).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранениеЕсли автомобиль не будет исполь‐зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло. ● Слить жидкость из бачка омы‐ вателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной за‐
грузки.
● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первуюпередачу или задний ход или
установите селектор передач в положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.
● Открыть капот, закрыть все двери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Вод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.

270Уход за автомобилем● Проверьте уровень охлаждаю‐щей жидкости.
● При необходимости устано‐ вите на место номерной знак.
Утилизация отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая ути‐
лизация предусмотрена законода‐
тельством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.
Утилизацию автомобилей с газото‐ пливной системой следует осу‐
ществлять в сервисных центрах,
уполномоченных для работы с дан‐ ным типом автомобилей.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.
9 Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.

Уход за автомобилем271
Сдвиньте предохранительную за‐
щелку вбок к левой стороне авто‐ мобиля и откройте капот.
Капот удерживается в открытом со‐
стоянии с помощью газового упора.
Если в режиме Autostop будет от‐
крыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание
До закрывания капота нажать на
подпорку и прикрепить ее к держа‐
телю.
Опустите капот и на небольшой вы‐ соте (20-25 см) отпустите, чтобы онсамопроизвольно вошел в за‐
щелку. Убедитесь, что капот за‐
щелкнулся.Внимание
Во избежание образования вмя‐ тин не вдавливайте капот в за‐
щелку.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 321.
Автомобиль должен стоять на ров‐
ной поверхности. Двигатель дол‐
жен быть прогрет до рабочей тем‐
пературы и выключен не менее,
чем за 5 минут до проверки.
Выньте щуп определения уровня
масла, протрите его, вставьте до
упора на ручке, снова выньте и
определите уровень масла.
Вставьте щуп до упора на ручке и
поверните на пол-оборота.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.

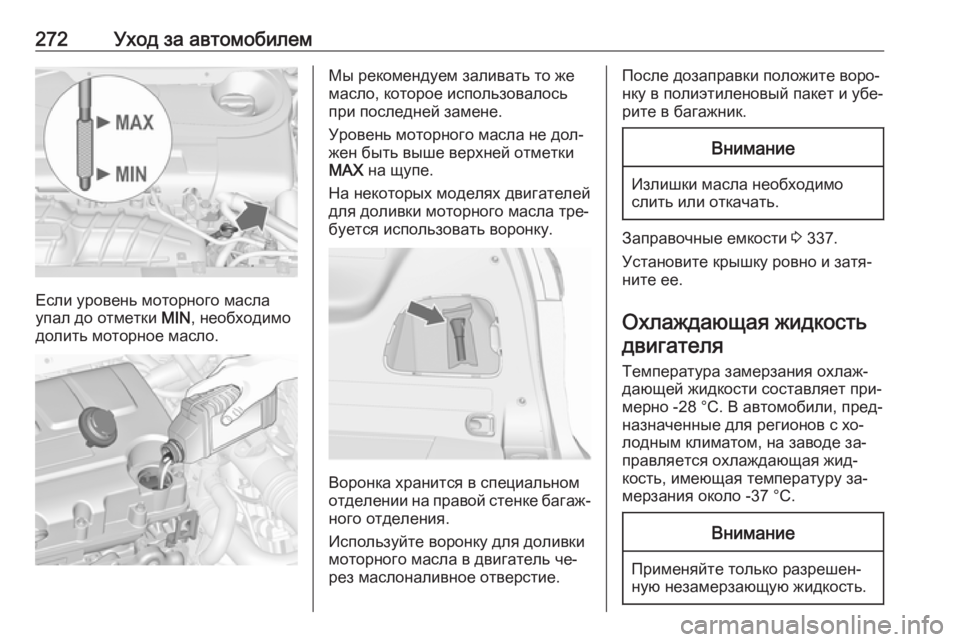

272Уход за автомобилем
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.
Мы рекомендуем заливать то же
масло, которое использовалось при последней замене.
Уровень моторного масла не дол‐ жен быть выше верхней отметки
MAX на щупе.
На некоторых моделях двигателей
для доливки моторного масла тре‐
буется использовать воронку.
Воронка хранится в специальном
отделении на правой стенке багаж‐
ного отделения.
Используйте воронку для доливки
моторного масла в двигатель че‐
рез маслоналивное отверстие.
После дозаправки положите воро‐
нку в полиэтиленовый пакет и убе‐
рите в багажник.Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 337.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость двигателя
Температура замерзания охлаж‐
дающей жидкости составляет при‐
мерно -28 °C. В автомобили, пред‐
назначенные для регионов с хо‐
лодным климатом, на заводе за‐
правляется охлаждающая жид‐
кость, имеющая температуру за‐
мерзания около -37 °C.
Внимание
Применяйте только разрешен‐
ную незамерзающую жидкость.

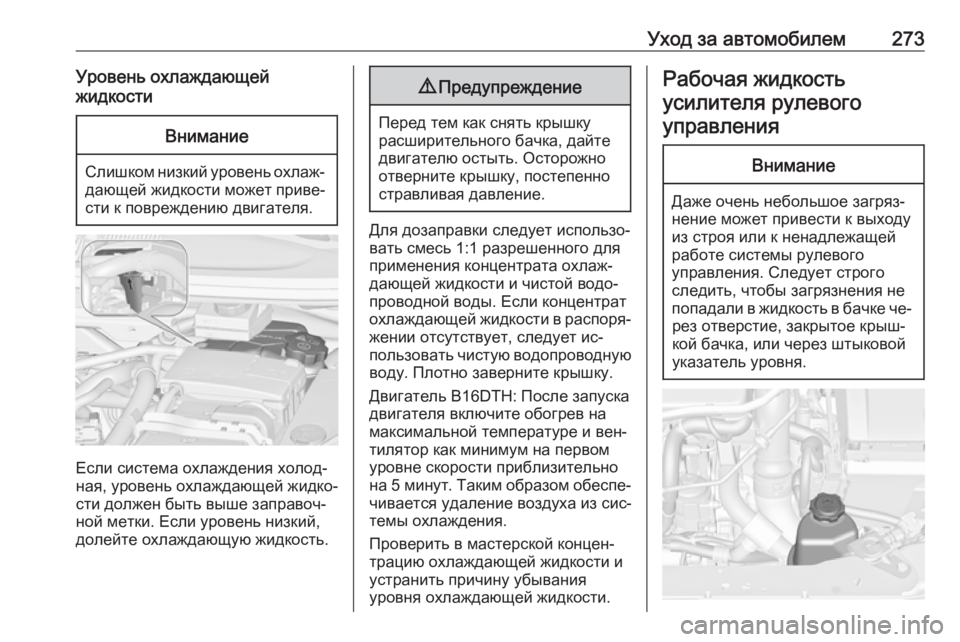

Уход за автомобилем273Уровень охлаждающей
жидкостиВнимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше заправоч‐
ной метки. Если уровень низкий,
долейте охлаждающую жидкость.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.
Для дозаправки следует использо‐
вать смесь 1:1 разрешенного для
применения концентрата охлаж‐
дающей жидкости и чистой водо‐
проводной воды. Если концентрат охлаждающей жидкости в распоря‐
жении отсутствует, следует ис‐
пользовать чистую водопроводную
воду. Плотно заверните крышку.
Двигатель B16DTH: После запуска
двигателя включите обогрев на
максимальной температуре и вен‐
тилятор как минимум на первом
уровне скорости приблизительно
на 5 минут . Таким образом обеспе‐
чивается удаление воздуха из сис‐
темы охлаждения.
Проверить в мастерской концен‐
трацию охлаждающей жидкости и
устранить причину убывания
уровня охлаждающей жидкости.
Рабочая жидкость
усилителя рулевогоуправленияВнимание
Даже очень небольшое загряз‐
нение может привести к выходу
из строя или к ненадлежащей работе системы рулевого
управления. Следует строго
следить, чтобы загрязнения не
попадали в жидкость в бачке че‐ рез отверстие, закрытое крыш‐
кой бачка, или через штыковой
указатель уровня.

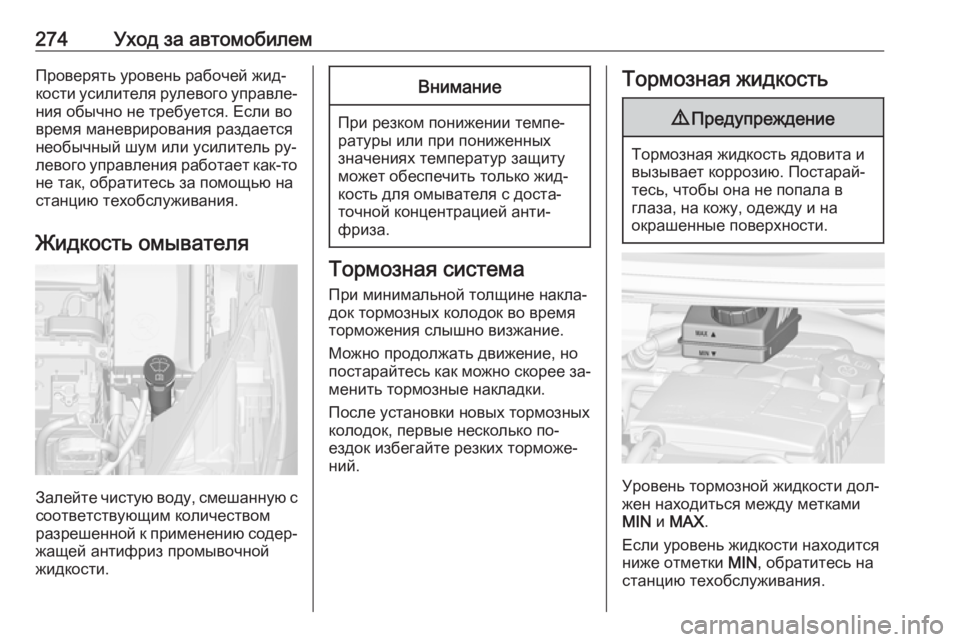

274Уход за автомобилемПроверять уровень рабочей жид‐
кости усилителя рулевого управле‐ ния обычно не требуется. Если во
время маневрирования раздается
необычный шум или усилитель ру‐
левого управления работает как-то
не так, обратитесь за помощью на
станцию техобслуживания.
Жидкость омывателя
Залейте чистую воду, смешанную с соответствующим количеством
разрешенной к применению содер‐
жащей антифриз промывочной
жидкости.
Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только жид‐
кость для омывателя с доста‐
точной концентрацией анти‐
фриза.
Тормозная система
При минимальной толщине накла‐
док тормозных колодок во время
торможения слышно визжание.
Можно продолжать движение, но
постарайтесь как можно скорее за‐
менить тормозные накладки.
После установки новых тормозных
колодок, первые несколько по‐
ездок избегайте резких торможе‐
ний.
Тормозная жидкость9 Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Постарай‐
тесь, чтобы она не попала в
глаза, на кожу, одежду и на
окрашенные поверхности.
Уровень тормозной жидкости дол‐
жен находиться между метками
MIN и MAX .
Если уровень жидкости находится
ниже отметки MIN, обратитесь на
станцию техобслуживания.

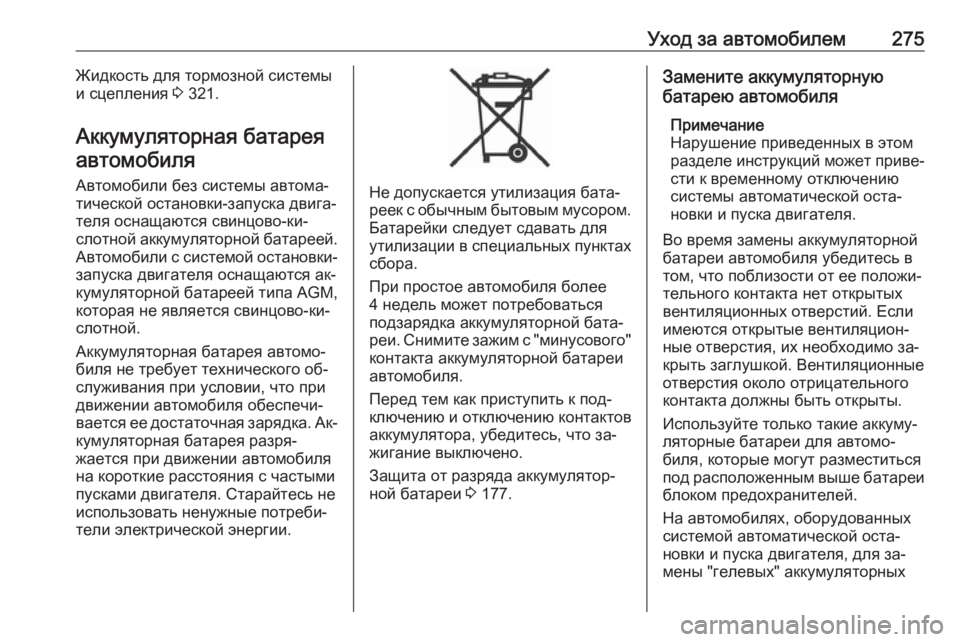

Уход за автомобилем275Жидкость для тормозной системы
и сцепления 3 321.
Аккумуляторная батарея автомобиля
Автомобили без системы автома‐ тической остановки-запуска двига‐ теля оснащаются свинцово-ки‐
слотной аккумуляторной батареей.
Автомобили с системой остановки- запуска двигателя оснащаются ак‐
кумуляторной батареей типа AGM,
которая не является свинцово-ки‐
слотной.
Аккумуляторная батарея автомо‐
биля не требует технического об‐ служивания при условии, что при
движении автомобиля обеспечи‐
вается ее достаточная зарядка. Ак‐
кумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более
4 недель может потребоваться
подзарядка аккумуляторной бата‐
реи. Снимите зажим с "минусового"
контакта аккумуляторной батареи
автомобиля.
Перед тем как приступить к под‐
ключению и отключению контактов
аккумулятора, убедитесь, что за‐
жигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 177.
Замените аккумуляторную
батарею автомобиля
Примечание
Нарушение приведенных в этом
разделе инструкций может приве‐ сти к временному отключению
системы автоматической оста‐
новки и пуска двигателя.
Во время замены аккумуляторной
батареи автомобиля убедитесь в
том, что поблизости от ее положи‐ тельного контакта нет открытых
вентиляционных отверстий. Если
имеются открытые вентиляцион‐
ные отверстия, их необходимо за‐
крыть заглушкой. Вентиляционные
отверстия около отрицательного
контакта должны быть открыты.
Используйте только такие аккуму‐
ляторные батареи для автомо‐
биля, которые могут разместиться
под расположенным выше батареи
блоком предохранителей.
На автомобилях, оборудованных
системой автоматической оста‐
новки и пуска двигателя, для за‐
мены "гелевых" аккумуляторных

276Уход за автомобилембатарей (выполненных по техноло‐
гии AGM) необходимо использо‐
вать точно такие же аккумулятор‐
ные батареи (AGM).

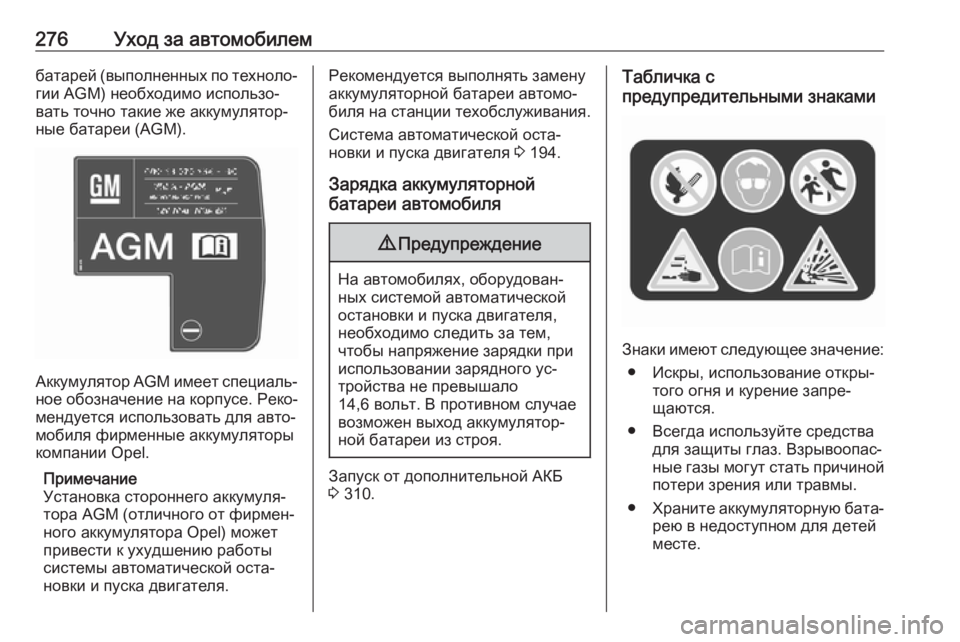

Аккумулятор AGM имеет специаль‐
ное обозначение на корпусе. Реко‐ мендуется использовать для авто‐
мобиля фирменные аккумуляторы
компании Opel.
Примечание
Установка стороннего аккумуля‐
тора AGM (отличного от фирмен‐
ного аккумулятора Opel) может
привести к ухудшению работы
системы автоматической оста‐
новки и пуска двигателя.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐новки и пуска двигателя 3 194.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы напряжение зарядки при
использовании зарядного ус‐
тройства не превышало
14,6 вольт. В противном случае
возможен выход аккумулятор‐
ной батареи из строя.
Запуск от дополнительной АКБ
3 310.
Табличка с
предупредительными знаками
Знаки имеют следующее значение:
● Искры, использование откры‐ того огня и курение запре‐
щаются.
● Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
● Храните аккумуляторную бата‐
рею в недоступном для детей
месте.

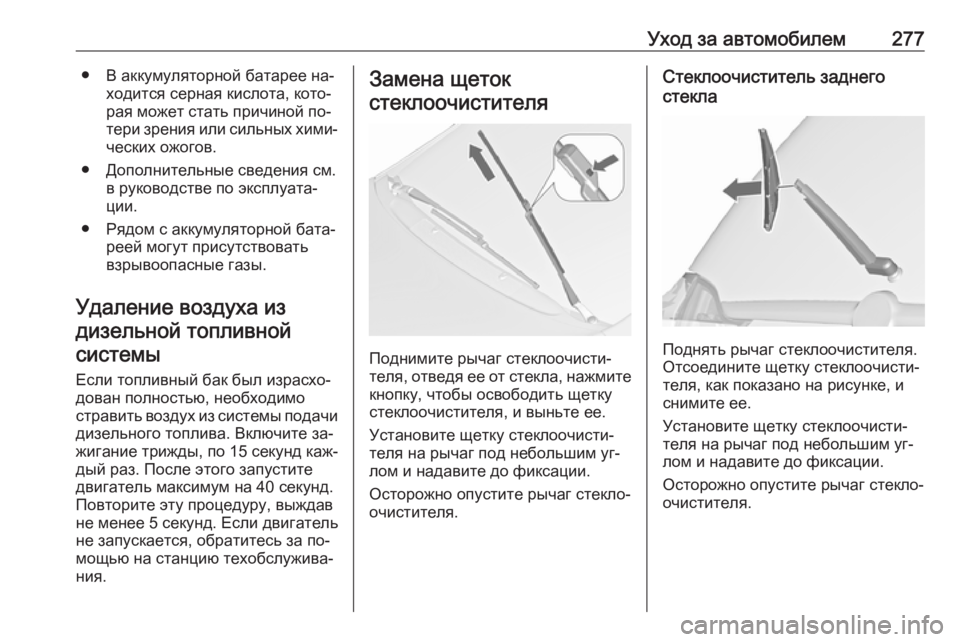

Уход за автомобилем277● В аккумуляторной батарее на‐ходится серная кислота, кото‐
рая может стать причиной по‐
тери зрения или сильных хими‐ ческих ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Удаление воздуха из дизельной топливнойсистемы
Если топливный бак был израсхо‐дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите за‐
жигание трижды, по 15 секунд каж‐
дый раз. После этого запустите двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее 5 секунд. Если двигатель
не запускается, обратитесь за по‐
мощью на станцию техобслужива‐ ния.Замена щеток
стеклоочистителя
Поднимите рычаг стеклоочисти‐
теля, отведя ее от стекла, нажмите кнопку, чтобы освободить щетку
стеклоочистителя, и выньте ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Стеклоочиститель заднего
стекла
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.

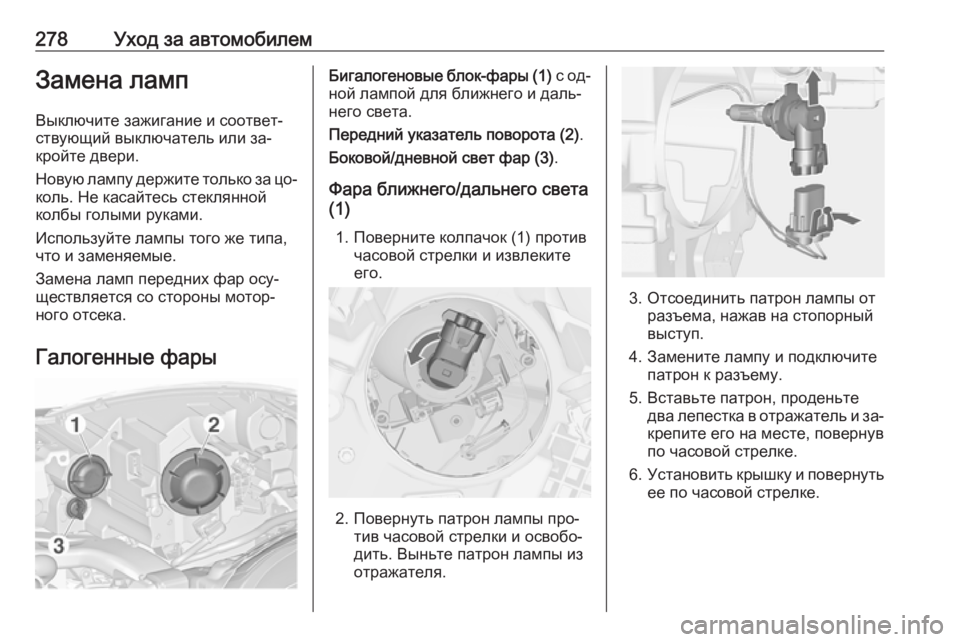

278Уход за автомобилемЗамена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐ коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар осу‐
ществляется со стороны мотор‐
ного отсека.
Галогенные фарыБигалогеновые блок-фары (1) с од‐
ной лампой для ближнего и даль‐ него света.
Передний указатель поворота (2) .
Боковой/дневной свет фар (3) .
Фара ближнего/дальнего света
(1)
1. Поверните колпачок (1) против часовой стрелки и извлеките
его.
2. Повернуть патрон лампы про‐ тив часовой стрелки и освобо‐
дить. Выньте патрон лампы из
отражателя.
3. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
4. Замените лампу и подключите патрон к разъему.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
