Керування автомобілем та експлуатація189● Температура вихлопів двигунане така висока, як після їзди з
високим навантаженням на
двигун.
● Температура навколишнього повітря вища за -5 °C.
● Система клімат-контролю допускає роботу функції
Автостоп.
● Вакуум гальмівної системи достатній.
● Функцію самоочищення дизельного сажового фільтра
не активовано.
● Автомобіль їхав принаймні зі швидкістю ходи з моменту
останньої автоматичної
зупинки.
Інакше функція Автостоп
залишається в режимі очікування.
Певні налаштування системи
клімат-контролю можуть
перешкоджати запуску функції
Автостоп. Детальнішу інформацію
наведено в розділі " Клімат-
контроль " 3 176.Одразу після їзди по шосе функцію
"Автостоп" може бути переведено в режим очікування.
Обкатка нового автомобіля 3 185.
Система захисту автомобільного
акумулятора від розряджання
Для забезпечення надійного
повторного запуску двигуна в
системі стоп-старт реалізовано декілька механізмів захисту
акумулятора від розрядження.
Заходи економії електроенергії
Під час роботи функції Автостоп
декілька електричних функцій,
таких як додатковий електричний
обігрівач чи обігрів заднього вікна,
вимикаються або ж переводяться в
режим економії. Швидкість
обертання вентилятора
кліматичної системи знижується
для економії електроенергії.
Повторний запуск двигуна
водієм
Натисніть на педаль зчеплення для повторного запуску двигуна.Про запуск двигуна свідчить
стрілка тахометра, що вказує на
холості оберти.
Якщо важіль передач перемкнути з нейтрального положення до
натискання на педаль зчеплення, засвітиться контрольний індикатор
- або з’явиться відповідний
символ в інформаційному центрі
водія.
Контрольний індикатор - 3 125.
Повторний запуск двигуна
системою стоп-старт
Для автоматичного повторного
запуску важіль перемикання
повинен знаходитися в
нейтральному положенні.
При виникненні однієї з наступних умов під час активної функції
Автостоп, двигун автоматично
запускається системою стоп-старт.
● Систему стоп-старт вимкнено вручну.
● Відкрито капот.
● Відстібнуто пасок безпеки водія та відчинено дверцята
водія.

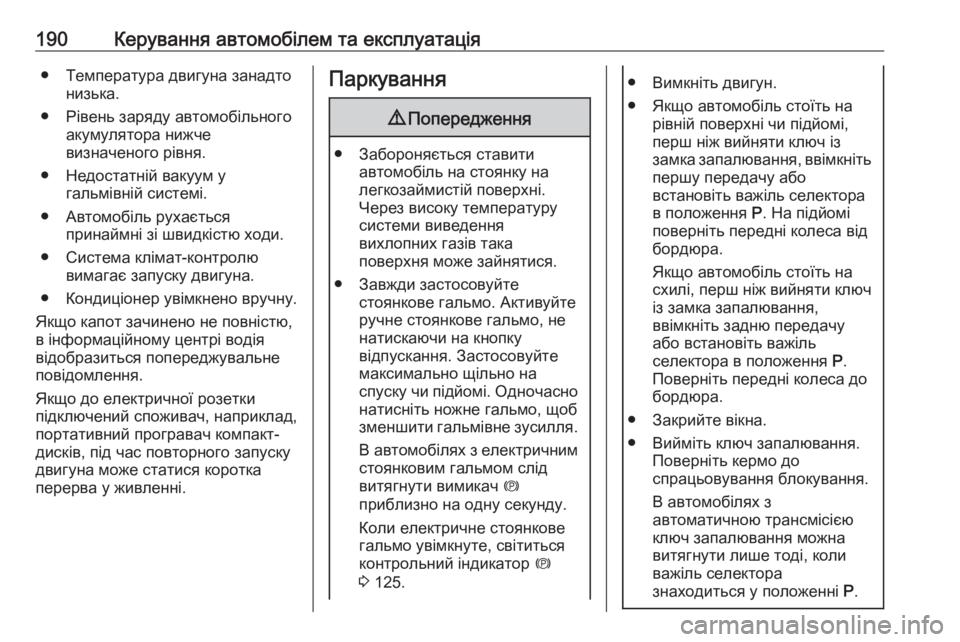

190Керування автомобілем та експлуатація● Температура двигуна занадтонизька.
● Рівень заряду автомобільного акумулятора нижче
визначеного рівня.
● Недостатній вакуум у гальмівній системі.
● Автомобіль рухається принаймні зі швидкістю ходи.
● Система клімат-контролю вимагає запуску двигуна.
● Кондиціонер увімкнено вручну.
Якщо капот зачинено не повністю,
в інформаційному центрі водія
відобразиться попереджувальне
повідомлення.
Якщо до електричної розетки
підключений споживач, наприклад,
портативний програвач компакт-
дисків, під час повторного запуску
двигуна може статися коротка
перерва у живленні.Паркування9 Попередження
● Забороняється ставити
автомобіль на стоянку на
легкозаймистій поверхні.
Через високу температуру
системи виведення
вихлопних газів така
поверхня може зайнятися.
● Завжди застосовуйте стоянкове гальмо. Активуйте
ручне стоянкове гальмо, не натискаючи на кнопку
відпускання. Застосовуйте
максимально щільно на
спуску чи підйомі. Одночасно
натисніть ножне гальмо, щоб
зменшити гальмівне зусилля.
В автомобілях з електричнимстоянковим гальмом слід
витягнути вимикач m
приблизно на одну секунду.
Коли електричне стоянкове
гальмо увімкнуте, світиться
контрольний індикатор m
3 125.
● Вимкніть двигун.
● Якщо автомобіль стоїть на рівній поверхні чи підйомі,
перш ніж вийняти ключ із
замка запалювання, ввімкніть
першу передачу або
встановіть важіль селектора
в положення P. На підйомі
поверніть передні колеса від
бордюра.
Якщо автомобіль стоїть на
схилі, перш ніж вийняти ключ із замка запалювання,
ввімкніть задню передачу
або встановіть важіль
селектора в положення P.
Поверніть передні колеса до
бордюра.
● Закрийте вікна.
● Вийміть ключ запалювання. Поверніть кермо до
спрацьовування блокування.
В автомобілях з
автоматичною трансмісією
ключ запалювання можна
витягнути лише тоді, коли
важіль селектора
знаходиться у положенні P.

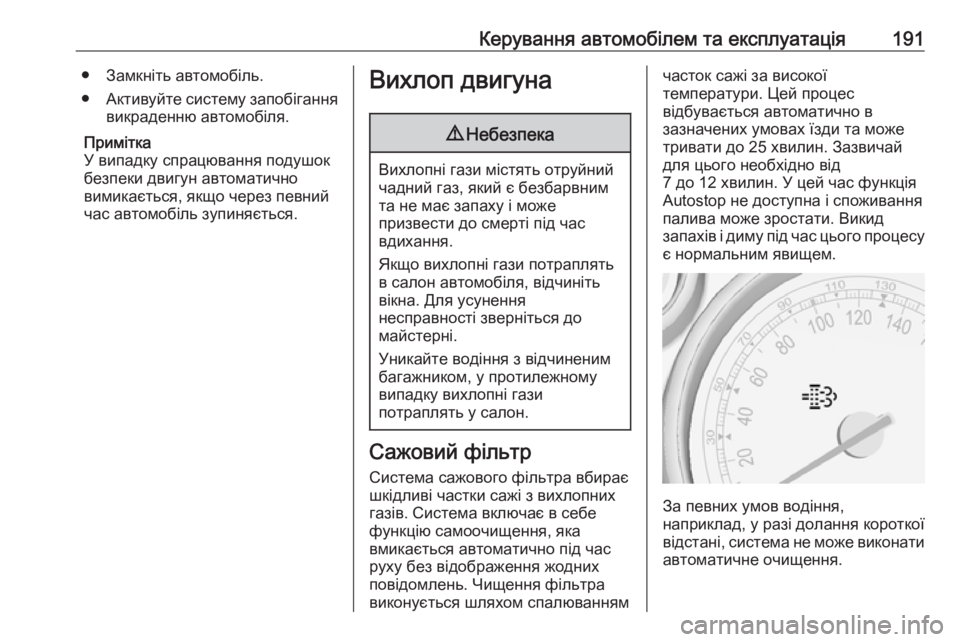

Керування автомобілем та експлуатація191● Замкніть автомобіль.
● Активуйте систему запобігання
викраденню автомобіля.
Примітка
У випадку спрацювання подушок безпеки двигун автоматично
вимикається, якщо через певний
час автомобіль зупиняється.Вихлоп двигуна9 Небезпека
Вихлопні гази містять отруйний
чадний газ, який є безбарвним
та не має запаху і може
призвести до смерті під час
вдихання.
Якщо вихлопні гази потраплять
в салон автомобіля, відчиніть
вікна. Для усунення
несправності зверніться до
майстерні.
Уникайте водіння з відчиненим
багажником, у протилежному
випадку вихлопні гази
потраплять у салон.
Сажовий фільтр
Система сажового фільтра вбирає
шкідливі частки сажі з вихлопних
газів. Система включає в себе
функцію самоочищення, яка
вмикається автоматично під час
руху без відображення жодних
повідомлень. Чищення фільтра
виконується шляхом спалюванням
часток сажі за високої
температури. Цей процес
відбувається автоматично в
зазначених умовах їзди та може
тривати до 25 хвилин. Зазвичай
для цього необхідно від
7 до 12 хвилин. У цей час функція
Autostop не доступна і споживання
палива може зростати. Викид
запахів і диму під час цього процесу є нормальним явищем.
За певних умов водіння,
наприклад, у разі долання короткої
відстані, система не може виконати
автоматичне очищення.

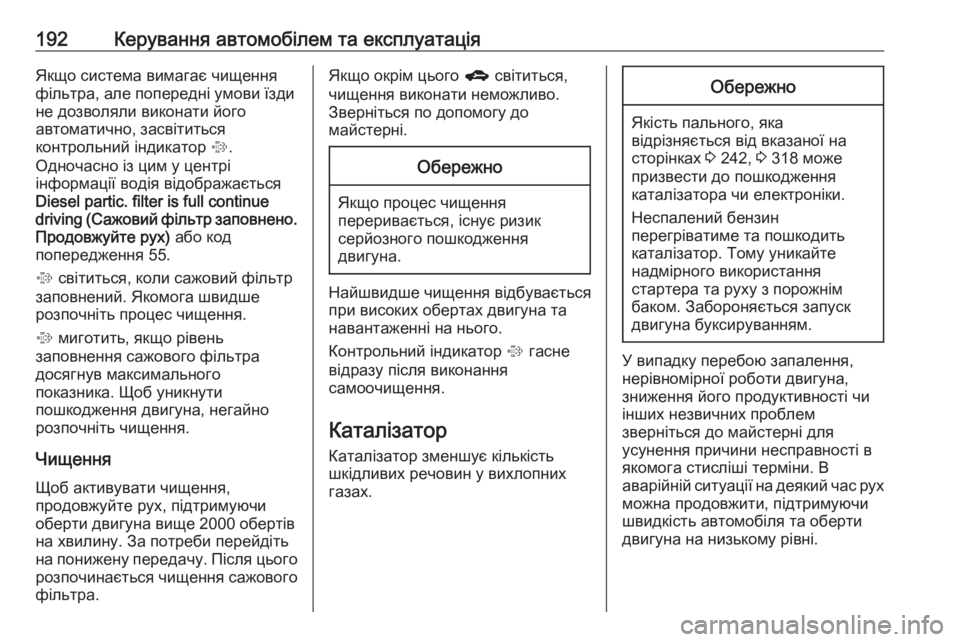

192Керування автомобілем та експлуатаціяЯкщо система вимагає чищення
фільтра, але попередні умови їзди
не дозволяли виконати його
автоматично, засвітиться
контрольний індикатор %.
Одночасно із цим у центрі
інформації водія відображається
Diesel partic. filter is full continue
driving (Сажовий фільтр заповнено. Продовжуйте рух) або код
попередження 55.
% світиться, коли сажовий фільтр
заповнений. Якомога швидше
розпочніть процес чищення.
% миготить, якщо рівень
заповнення сажового фільтра
досягнув максимального
показника. Щоб уникнути
пошкодження двигуна, негайно розпочніть чищення.
Чищення Щоб активувати чищення,
продовжуйте рух, підтримуючи
оберти двигуна вище 2000 обертів
на хвилину. За потреби перейдіть
на понижену передачу. Після цього розпочинається чищення сажового
фільтра.Якщо окрім цього g світиться,
чищення виконати неможливо.
Зверніться по допомогу до
майстерні.Обережно
Якщо процес чищення
переривається, існує ризик
серйозного пошкодження
двигуна.
Найшвидше чищення відбувається при високих обертах двигуна та
навантаженні на нього.
Контрольний індикатор % гасне
відразу після виконання
самоочищення.
Каталізатор Каталізатор зменшує кількість
шкідливих речовин у вихлопних
газах.
Обережно
Якість пального, яка відрізняється від вказаної на
сторінках 3 242, 3 318 може
призвести до пошкодження
каталізатора чи електроніки.
Неспалений бензин
перегріватиме та пошкодить
каталізатор. Тому уникайте
надмірного використання
стартера та руху з порожнім
баком. Забороняється запуск
двигуна буксируванням.
У випадку перебою запалення, нерівномірної роботи двигуна,
зниження його продуктивності чи
інших незвичних проблем
зверніться до майстерні для
усунення причини несправності в
якомога стисліші терміни. В
аварійній ситуації на деякий час рух можна продовжити, підтримуючи
швидкість автомобіля та оберти
двигуна на низькому рівні.

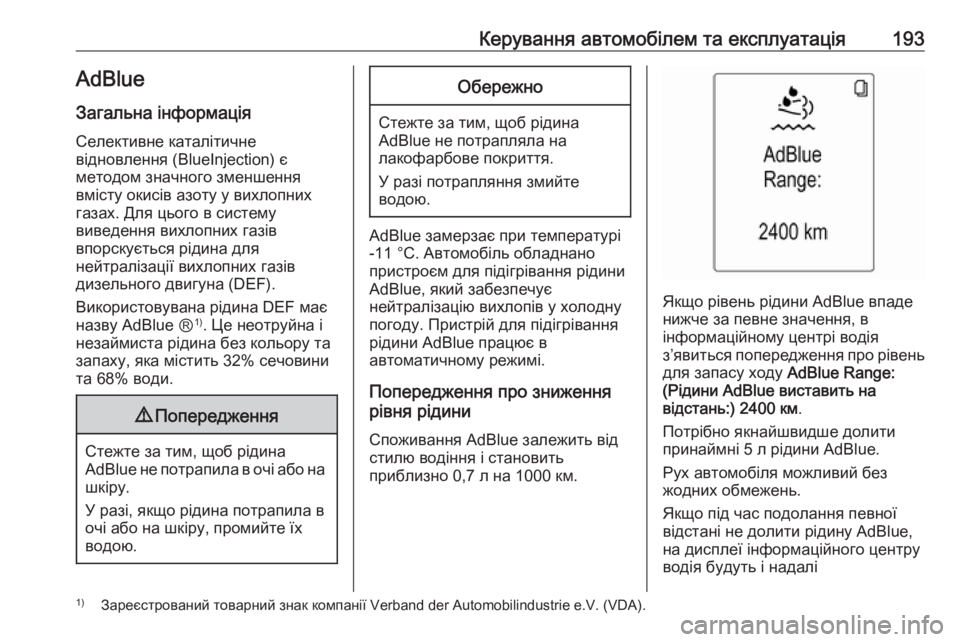

Керування автомобілем та експлуатація193AdBlue
Загальна інформація
Селективне каталітичне
відновлення (BlueInjection) є
методом значного зменшення
вмісту окисів азоту у вихлопних
газах. Для цього в систему
виведення вихлопних газів
впорскується рідина для
нейтралізації вихлопних газів
дизельного двигуна (DEF).
Використовувана рідина DEF має
назву AdBlue Ⓡ 1)
. Це неотруйна і
незаймиста рідина без кольору та
запаху, яка містить 32% сечовини
та 68% води.9 Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання рідини AdBlue працює в
автоматичному режимі.
Попередження про зниження
рівня рідини
Споживання AdBlue залежить від
стилю водіння і становить
приблизно 0,7 л на 1000 км.
Якщо рівень рідини AdBlue впаде
нижче за певне значення, в
інформаційному центрі водія
з’явиться попередження про рівень для запасу ходу AdBlue Range:
(Рідини AdBlue виставить на
відстань:) 2400 км .
Потрібно якнайшвидше долити
принаймні 5 л рідини AdBlue.
Рух автомобіля можливий без
жодних обмежень.
Якщо під час подолання певної
відстані не долити рідину AdBlue,
на дисплеї інформаційного центру водія будуть і надалі
1) Зареєстрований товарний знак компанії Verband der Automobilindustrie e.V. (VDA).

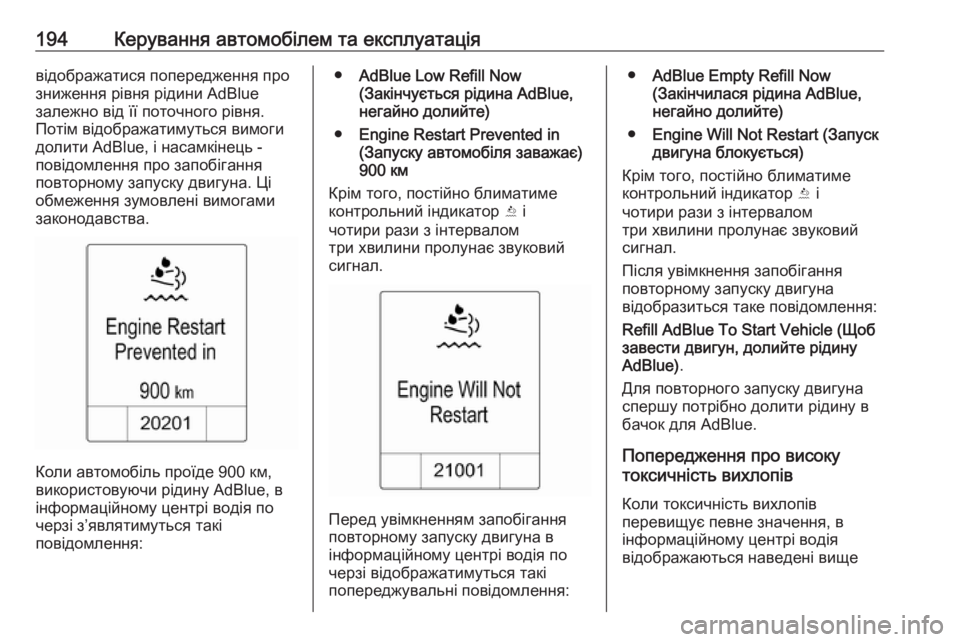

194Керування автомобілем та експлуатаціявідображатися попередження про
зниження рівня рідини AdBlue
залежно від її поточного рівня.
Потім відображатимуться вимоги
долити AdBlue, і насамкінець -
повідомлення про запобігання
повторному запуску двигуна. Ці
обмеження зумовлені вимогами
законодавства.
Коли автомобіль проїде 900 км,
використовуючи рідину AdBlue, в інформаційному центрі водія по
черзі з’являтимуться такі
повідомлення:
● AdBlue Low Refill Now
(Закінчується рідина AdBlue,
негайно долийте)
● Engine Restart Prevented in
(Запуску автомобіля заважає)
900 км
Крім того, постійно блиматиме
контрольний індикатор Y і
чотири рази з інтервалом
три хвилини пролунає звуковий
сигнал.
Перед увімкненням запобігання
повторному запуску двигуна в
інформаційному центрі водія по
черзі відображатимуться такі
попереджувальні повідомлення:
● AdBlue Empty Refill Now
(Закінчилася рідина AdBlue,
негайно долийте)
● Engine Will Not Restart (Запуск
двигуна блокується)
Крім того, постійно блиматиме
контрольний індикатор Y і
чотири рази з інтервалом
три хвилини пролунає звуковий
сигнал.
Після увімкнення запобігання
повторному запуску двигуна
відобразиться таке повідомлення:
Refill AdBlue To Start Vehicle (Щоб
завести двигун, долийте рідину
AdBlue) .
Для повторного запуску двигуна
спершу потрібно долити рідину в
бачок для AdBlue.
Попередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищує певне значення, в
інформаційному центрі водія
відображаються наведені вище

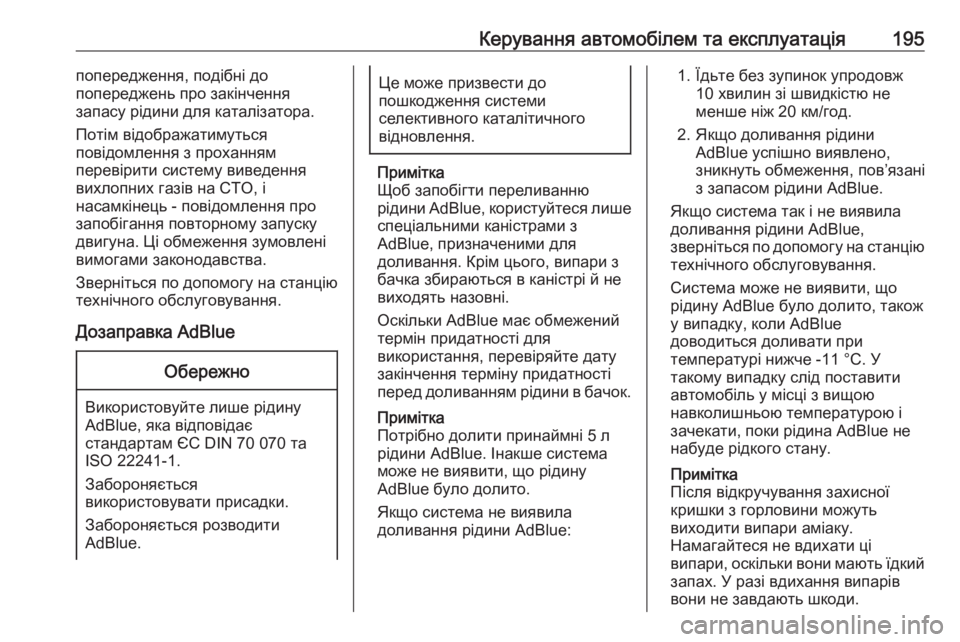

Керування автомобілем та експлуатація195попередження, подібні до
попереджень про закінчення
запасу рідини для каталізатора.
Потім відображатимуться
повідомлення з проханням
перевірити систему виведення
вихлопних газів на СТО, і
насамкінець - повідомлення про
запобігання повторному запуску
двигуна. Ці обмеження зумовлені
вимогами законодавства.
Зверніться по допомогу на станцію технічного обслуговування.
Дозаправка AdBlueОбережно
Використовуйте лише рідину
AdBlue, яка відповідає
стандартам ЄС DIN 70 070 та ISO 22241-1.
Забороняється
використовувати присадки.
Забороняється розводити
AdBlue.
Це може призвести до
пошкодження системи
селективного каталітичного
відновлення.
Примітка
Щоб запобігти переливанню
рідини AdBlue, користуйтеся лише
спеціальними каністрами з
AdBlue, призначеними для
доливання. Крім цього, випари з
бачка збираються в каністрі й не
виходять назовні.
Оскільки AdBlue має обмежений
термін придатності для
використання, перевіряйте дату
закінчення терміну придатності
перед доливанням рідини в бачок.
Примітка
Потрібно долити принаймні 5 л
рідини AdBlue. Інакше система може не виявити, що рідину
AdBlue було долито.
Якщо система не виявила
доливання рідини AdBlue:
1. Їдьте без зупинок упродовж 10 хвилин зі швидкістю не
менше ніж 20 км/год.
2. Якщо доливання рідини AdBlue успішно виявлено,
зникнуть обмеження, пов’язані
з запасом рідини AdBlue.
Якщо система так і не виявила
доливання рідини AdBlue,
зверніться по допомогу на станцію
технічного обслуговування.
Система може не виявити, що
рідину AdBlue було долито, також
у випадку, коли AdBlue
доводиться доливати при
температурі нижче -11 °C. У
такому випадку слід поставити
автомобіль у місці з вищою
навколишньою температурою і
зачекати, поки рідина AdBlue не
набуде рідкого стану.
Примітка
Після відкручування захисної
кришки з горловини можуть
виходити випари аміаку.
Намагайтеся не вдихати ці
випари, оскільки вони мають їдкий запах. У разі вдихання випарів
вони не завдають шкоди.

196Керування автомобілем та експлуатаціяАвтомобіль потрібно припаркувати
на рівній поверхні.
Горловина для заливання AdBlue
міститься за кришкою горловини
паливного баку.
Кришка горловини паливного баку
розташована на задньому правому
крилі автомобіля.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
1. Вийміть ключ із замка запалювання.
2. Закрийте всі дверцята, щоб випари аміаку не потрапили в
салон автомобіля.
3. Потягніть кришку паливного баку за виступи й відкрийте її
3 246.
4. Відкрутіть захисний ковпачок
горловини.
5. Відкрийте каністру з рідиною AdBlue.
6. Вставте один кінець шланга в каністру, а другий кінець
прикрутіть до заливної
горловини.
7. Піднімайте каністру, поки не виллється весь її вміст.
8. Відкрутіть шланг від заливної горловини.
9. Встановіть захисний ковпачок на горловину і закрутіть його за
годинниковою стрілкою до
кінця.
Примітка
Каністра з-під рідини AdBlue та
шланг підлягають утилізації
відповідно до норм захисту
навколишнього середовища.
Заміна рідини AdBlue
Якщо за останні 2 роки було долито не більше 5 літрів рідини AdBlue,
залишок рідини потрібно замінити, оскільки рідина AdBlue має
обмежений термін використання.
Зверніться по допомогу на станцію
технічного обслуговування.Обережно
Нехтування встановленими
правилами може призвести до
пошкодження системи
селективного каталітичного
відновлення.

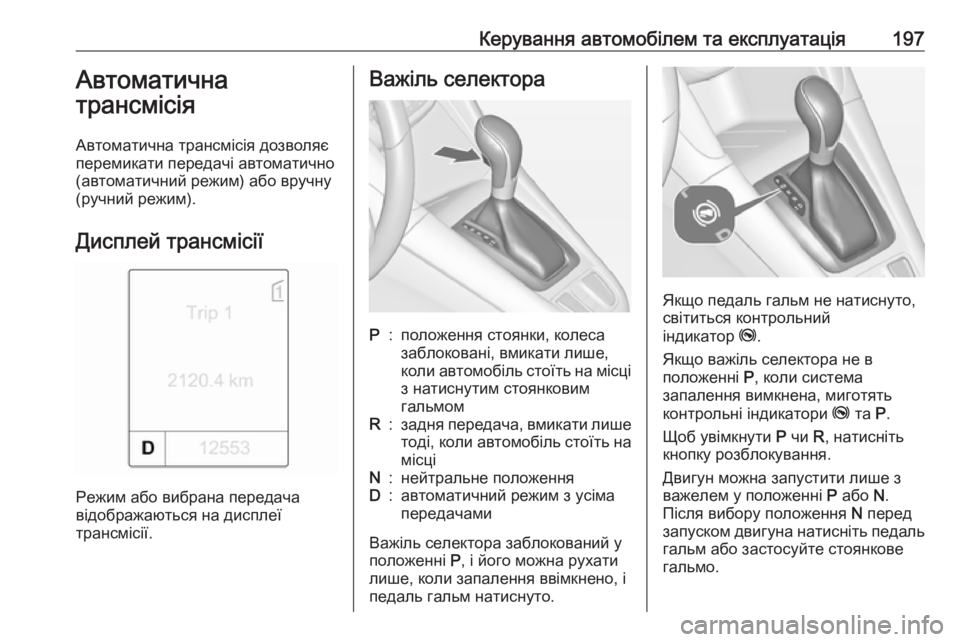

Керування автомобілем та експлуатація197Автоматична
трансмісія
Автоматична трансмісія дозволяє перемикати передачі автоматично
(автоматичний режим) або вручну
(ручний режим).
Дисплей трансмісії
Режим або вибрана передача
відображаються на дисплеї
трансмісії.
Важіль селектораP:положення стоянки, колеса
заблоковані, вмикати лише,
коли автомобіль стоїть на місці
з натиснутим стоянковим
гальмомR:задня передача, вмикати лише тоді, коли автомобіль стоїть намісціN:нейтральне положенняD:автоматичний режим з усіма
передачами
Важіль селектора заблокований у положенні P, і його можна рухати
лише, коли запалення ввімкнено, і
педаль гальм натиснуто.
Якщо педаль гальм не натиснуто,
світиться контрольний
індикатор j.
Якщо важіль селектора не в
положенні P, коли система
запалення вимкнена, миготять
контрольні індикатори j та P.
Щоб увімкнути P чи R, натисніть
кнопку розблокування.
Двигун можна запустити лише з
важелем у положенні P або N.
Після вибору положення N перед
запуском двигуна натисніть педаль
гальм або застосуйте стоянкове гальмо.

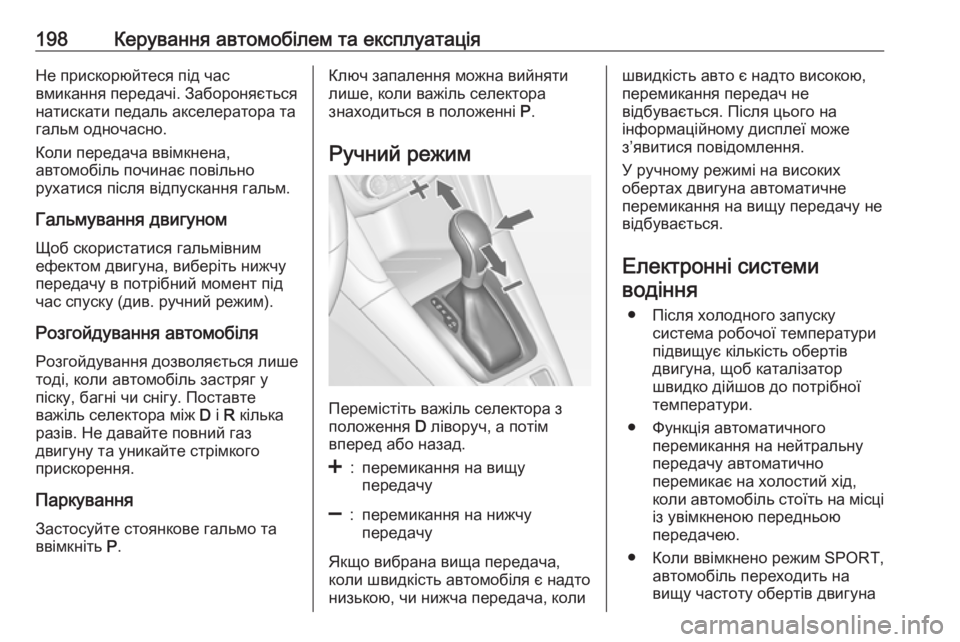

198Керування автомобілем та експлуатаціяНе прискорюйтеся під час
вмикання передачі. Забороняється натискати педаль акселератора та
гальм одночасно.
Коли передача ввімкнена,
автомобіль починає повільно
рухатися після відпускання гальм.
Гальмування двигуном Щоб скористатися гальмівним
ефектом двигуна, виберіть нижчу
передачу в потрібний момент під
час спуску (див. ручний режим).
Розгойдування автомобіля Розгойдування дозволяється лише
тоді, коли автомобіль застряг у
піску, багні чи снігу. Поставте
важіль селектора між D і R кілька
разів. Не давайте повний газ
двигуну та уникайте стрімкого
прискорення.
Паркування
Застосуйте стоянкове гальмо та
ввімкніть P.Ключ запалення можна вийняти
лише, коли важіль селектора
знаходиться в положенні P.
Ручний режим
Перемістіть важіль селектора з
положення D ліворуч, а потім
вперед або назад.
<:перемикання на вищу
передачу]:перемикання на нижчу
передачу
Якщо вибрана вища передача, коли швидкість автомобіля є надто
низькою, чи нижча передача, коли
швидкість авто є надто високою,
перемикання передач не
відбувається. Після цього на
інформаційному дисплеї може
з’явитися повідомлення.
У ручному режимі на високих
обертах двигуна автоматичне
перемикання на вищу передачу не
відбувається.
Електронні системиводіння
● Після холодного запуску система робочої температури
підвищує кількість обертів
двигуна, щоб каталізатор
швидко дійшов до потрібної
температури.
● Функція автоматичного перемикання на нейтральну
передачу автоматично
перемикає на холостий хід,
коли автомобіль стоїть на місці
із увімкненою передньою
передачею.
● Коли ввімкнено режим SPORT, автомобіль переходить на
вищу частоту обертів двигуна
