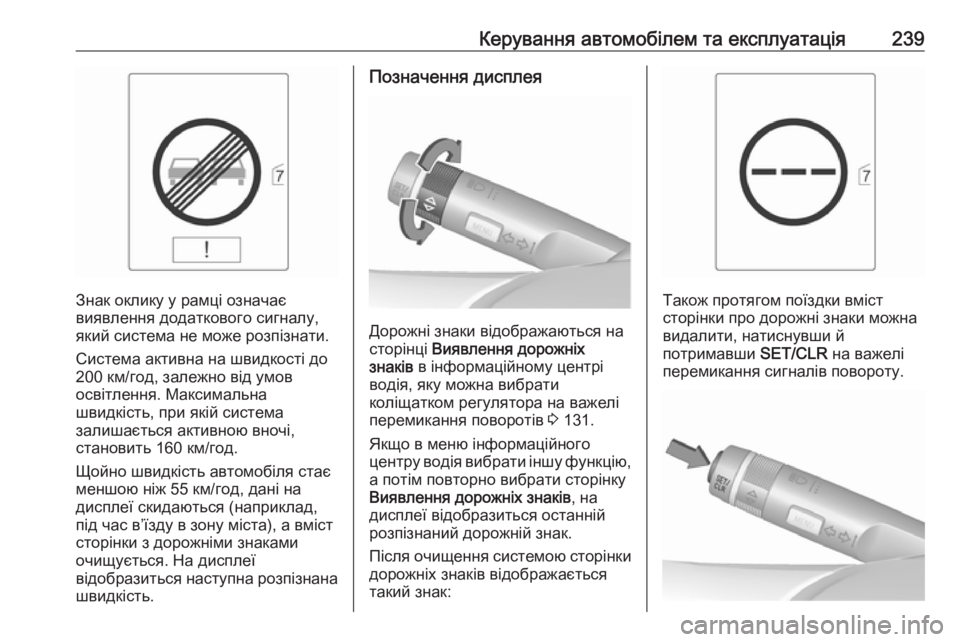

Керування автомобілем та експлуатація239
Знак оклику у рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/год, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість автомобіля стає меншою ніж 55 км/год, дані на
дисплеї скидаються (наприклад,
під час в’їзду в зону міста), а вміст
сторінки з дорожніми знаками
очищується. На дисплеї
відобразиться наступна розпізнана швидкість.
Позначення дисплея
Дорожні знаки відображаються на
сторінці Виявлення дорожніх
знаків в інформаційному центрі
водія, яку можна вибрати
коліщатком регулятора на важелі
перемикання поворотів 3 131.
Якщо в меню інформаційного
центру водія вибрати іншу функцію, а потім повторно вибрати сторінку
Виявлення дорожніх знаків , на
дисплеї відобразиться останній
розпізнаний дорожній знак.
Після очищення системою сторінки дорожніх знаків відображається
такий знак:
Також протягом поїздки вміст
сторінки про дорожні знаки можна
видалити, натиснувши й
потримавши SET/CLR на важелі
перемикання сигналів повороту.

240Керування автомобілем та експлуатаціяФункція спливних індикаторів
Знаки обмеження швидкості та
знаки Обгін заборонено
відображаються у вигляді спливних
індикаторів на кожній сторінці
інформаційного центру водія.
Функцію спливних індикаторів
можна вимкнути на сторінці
дорожніх знаків, натиснувши
SET/CLR на важелі перемикання
сигналів повороту.
Коли відобразиться сторінка
"Налаштування", виберіть Off
(Вимкнено) , щоб вимкнути функцію
спливних індикаторів. Вмикається
повторно шляхом обрання On
(Увімк.) . При ввімкненні
запалювання спливна функція
вимикається.
Спливні індикатори
відображаються протягом
приблизно 8 секунд в
інформаційному центрі водія.
Несправність
Система визначення дорожніх
знаків може не працювати
належним чином за таких умов:
● Забруднено ділянку на лобовому склі, де
розміщується передня камера.
● Дорожні знаки повністю чи частково закриті або їх важко
розпізнати.
● За поганих погодних умов, наприклад під час сильногодощу, снігопаду, перебування
під прямим сонячним світлом
або в тіні. У такому випадку в
інформаційному центрі водія
відобразиться No Traffic Sign
Detection due to Weather
(Неможливо визначити
дорожні знаки через погодні
умови) .
● Дорожні знаки неправильно встановлені або пошкоджені.
● Дорожні знаки не відповідають Віденській конвенції про
дорожні знаки (Wiener
Übereinkommen über
Straßenverkehrszeichen).

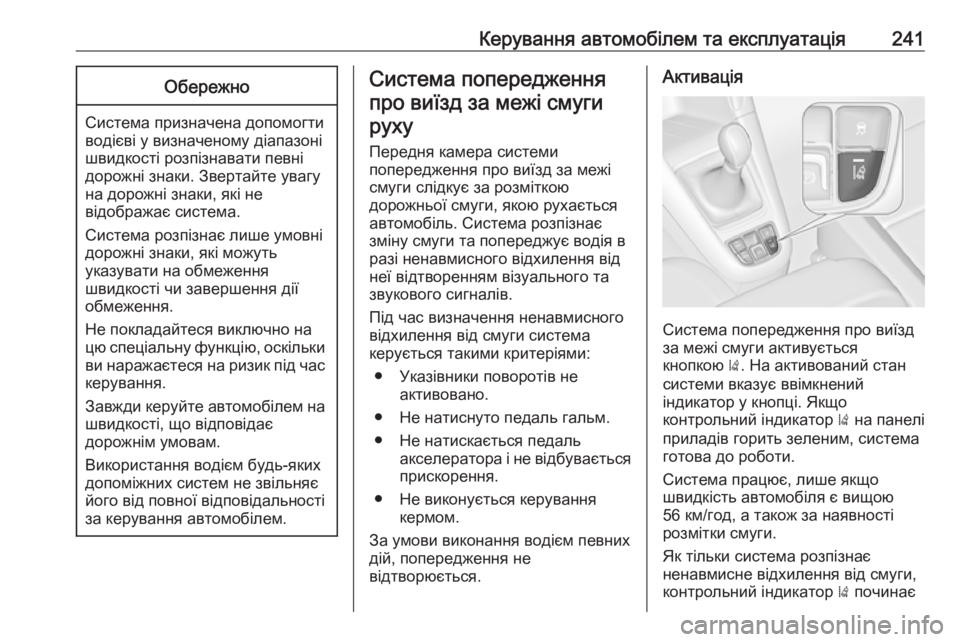

Керування автомобілем та експлуатація241Обережно
Система призначена допомогти
водієві у визначеному діапазоні
швидкості розпізнавати певні
дорожні знаки. Звертайте увагу
на дорожні знаки, які не
відображає система.
Система розпізнає лише умовні
дорожні знаки, які можуть
указувати на обмеження
швидкості чи завершення дії
обмеження.
Не покладайтеся виключно на
цю спеціальну функцію, оскільки ви наражаєтеся на ризик під часкерування.
Завжди керуйте автомобілем на швидкості, що відповідає
дорожнім умовам.
Використання водієм будь-яких
допоміжних систем не звільняє
його від повної відповідальності
за керування автомобілем.
Система попередження
про виїзд за межі смугируху
Передня камера системи
попередження про виїзд за межі
смуги слідкує за розміткою
дорожньої смуги, якою рухається
автомобіль. Система розпізнає зміну смуги та попереджує водія в
разі ненавмисного відхилення від
неї відтворенням візуального та
звукового сигналів.
Під час визначення ненавмисного
відхилення від смуги система
керується такими критеріями:
● Указівники поворотів не активовано.
● Не натиснуто педаль гальм.
● Не натискається педаль акселератора і не відбувається
прискорення.
● Не виконується керування кермом.
За умови виконання водієм певних
дій, попередження не
відтворюється.Активація
Система попередження про виїзд
за межі смуги активується
кнопкою ). На активований стан
системи вказує ввімкнений
індикатор у кнопці. Якщо
контрольний індикатор ) на панелі
приладів горить зеленим, система готова до роботи.
Система працює, лише якщо
швидкість автомобіля є вищою
56 км/год, а також за наявності
розмітки смуги.
Як тільки система розпізнає
ненавмисне відхилення від смуги, контрольний індикатор ) починає

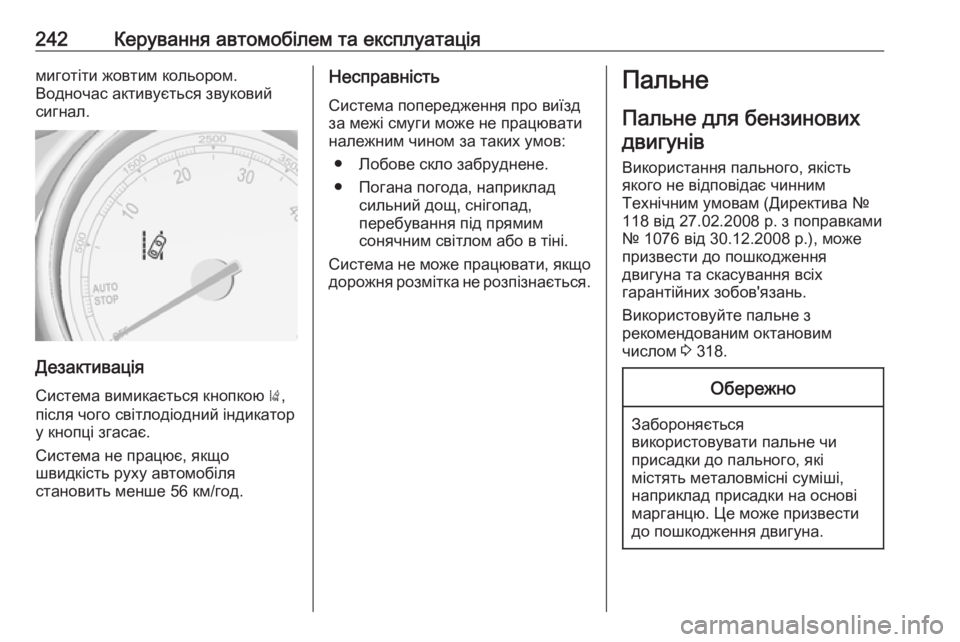

242Керування автомобілем та експлуатаціямиготіти жовтим кольором.
Водночас активується звуковий
сигнал.
Дезактивація
Система вимикається кнопкою ),
після чого світлодіодний індикатор
у кнопці згасає.
Система не працює, якщо
швидкість руху автомобіля
становить менше 56 км/год.
Несправність
Система попередження про виїзд
за межі смуги може не працювати
належним чином за таких умов:
● Лобове скло забруднене.
● Погана погода, наприклад сильний дощ, снігопад,
перебування під прямим
сонячним світлом або в тіні.
Система не може працювати, якщо
дорожня розмітка не розпізнається.Пальне
Пальне для бензинових двигунів
Використання пального, якість
якого не відповідає чинним
Технічним умовам (Директива №
118 від 27.02.2008 р. з поправками
№ 1076 від 30.12.2008 р.), може
призвести до пошкодження
двигуна та скасування всіх
гарантійних зобов'язань.
Використовуйте пальне з
рекомендованим октановим
числом 3 318.Обережно
Забороняється
використовувати пальне чи
присадки до пального, які
містять металовмісні суміші,
наприклад присадки на основі
марганцю. Це може призвести
до пошкодження двигуна.

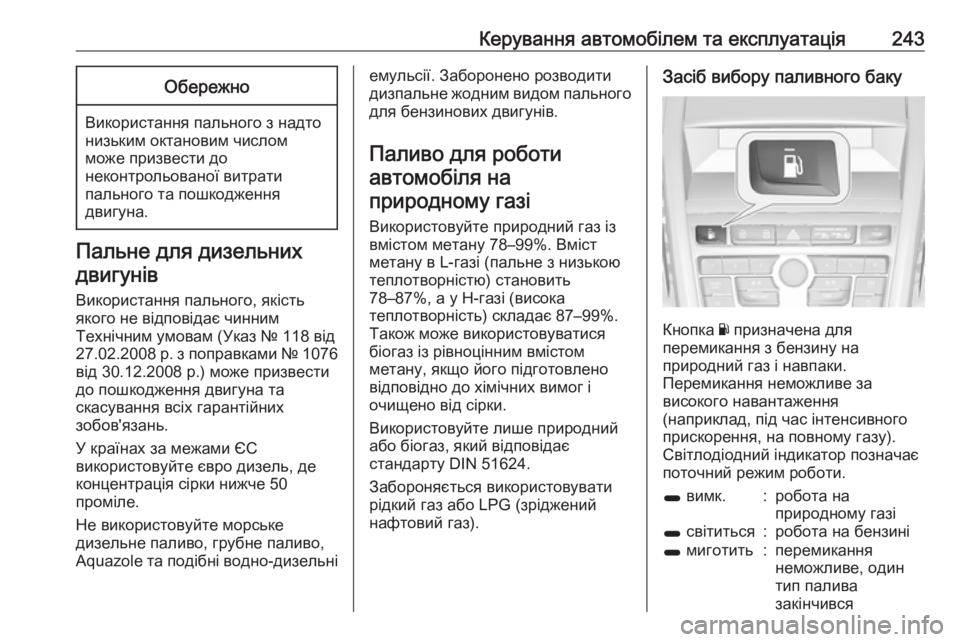

Керування автомобілем та експлуатація243Обережно
Використання пального з надто
низьким октановим числом
може призвести до
неконтрольованої витрати
пального та пошкодження
двигуна.
Пальне для дизельних
двигунів
Використання пального, якість
якого не відповідає чинним
Технічним умовам (Указ № 118 від
27.02.2008 р. з поправками № 1076 від 30.12.2008 р.) може призвести
до пошкодження двигуна та
скасування всіх гарантійних
зобов'язань.
У країнах за межами ЄС
використовуйте євро дизель, де
концентрація сірки нижче 50
проміле.
Не використовуйте морське
дизельне паливо, грубне паливо,
Aquazole та подібні водно-дизельні
емульсії. Заборонено розводити
дизпальне жодним видом пального для бензинових двигунів.
Паливо для роботи автомобіля наприродному газі
Використовуйте природний газ із
вмістом метану 78–99%. Вміст
метану в L-газі (пальне з низькою
теплотворністю) становить
78–87%, а у H-газі (висока
теплотворність) складає 87–99%.
Також може використовуватися
біогаз із рівноцінним вмістом
метану, якщо його підготовлено
відповідно до хімічних вимог і
очищено від сірки.
Використовуйте лише природний
або біогаз, який відповідає
стандарту DIN 51624.
Забороняється використовувати
рідкий газ або LPG (зріджений
нафтовий газ).Засіб вибору паливного баку
Кнопка Y призначена для
перемикання з бензину на
природний газ і навпаки.
Перемикання неможливе за
високого навантаження
(наприклад, під час інтенсивного
прискорення, на повному газу).
Світлодіодний індикатор позначає
поточний режим роботи.
1 вимк.:робота на
природному газі1 світиться:робота на бензині1 миготить:перемикання
неможливе, один
тип палива
закінчився

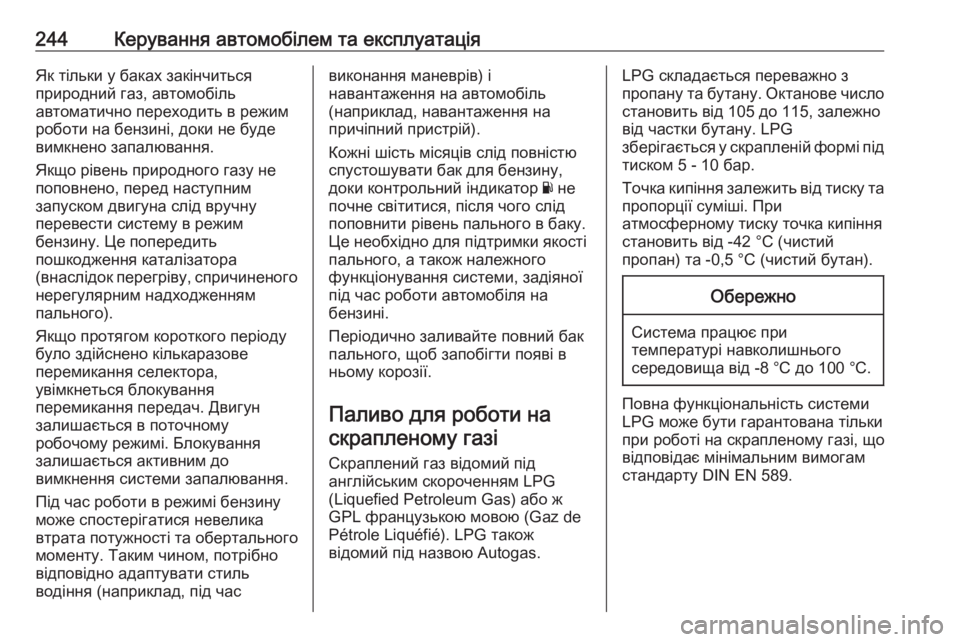

244Керування автомобілем та експлуатаціяЯк тільки у баках закінчиться
природний газ, автомобіль
автоматично переходить в режим
роботи на бензині, доки не буде
вимкнено запалювання.
Якщо рівень природного газу не
поповнено, перед наступним
запуском двигуна слід вручну
перевести систему в режим
бензину. Це попередить
пошкодження каталізатора
(внаслідок перегріву, спричиненого
нерегулярним надходженням
пального).
Якщо протягом короткого періоду
було здійснено кількаразове
перемикання селектора,
увімкнеться блокування
перемикання передач. Двигун
залишається в поточному
робочому режимі. Блокування
залишається активним до
вимкнення системи запалювання.
Під час роботи в режимі бензину
може спостерігатися невелика
втрата потужності та обертального моменту. Таким чином, потрібно
відповідно адаптувати стиль
водіння (наприклад, під часвиконання маневрів) і
навантаження на автомобіль
(наприклад, навантаження на
причіпний пристрій).
Кожні шість місяців слід повністю
спустошувати бак для бензину,
доки контрольний індикатор Y не
почне світитися, після чого слід
поповнити рівень пального в баку.
Це необхідно для підтримки якості
пального, а також належного
функціонування системи, задіяної
під час роботи автомобіля на
бензині.
Періодично заливайте повний бак пального, щоб запобігти появі в
ньому корозії.
Паливо для роботи на скрапленому газі
Скраплений газ відомий під
англійським скороченням LPG
(Liquefied Petroleum Gas) або ж
GPL французькою мовою (Gaz de
Pétrole Liquéfié). LPG також
відомий під назвою Autogas.LPG складається переважно з
пропану та бутану. Октанове число становить від 105 до 115, залежно
від частки бутану. LPG
зберігається у скрапленій формі під
тиском 5 - 10 бар.
Точка кипіння залежить від тиску та пропорції суміші. При
атмосферному тиску точка кипіння
становить від -42 °C (чистий
пропан) та -0,5 °C (чистий бутан).Обережно
Система працює при
температурі навколишнього
середовища від -8 °C до 100 °C.
Повна функціональність системи
LPG може бути гарантована тільки при роботі на скрапленому газі, що
відповідає мінімальним вимогам
стандарту DIN EN 589.

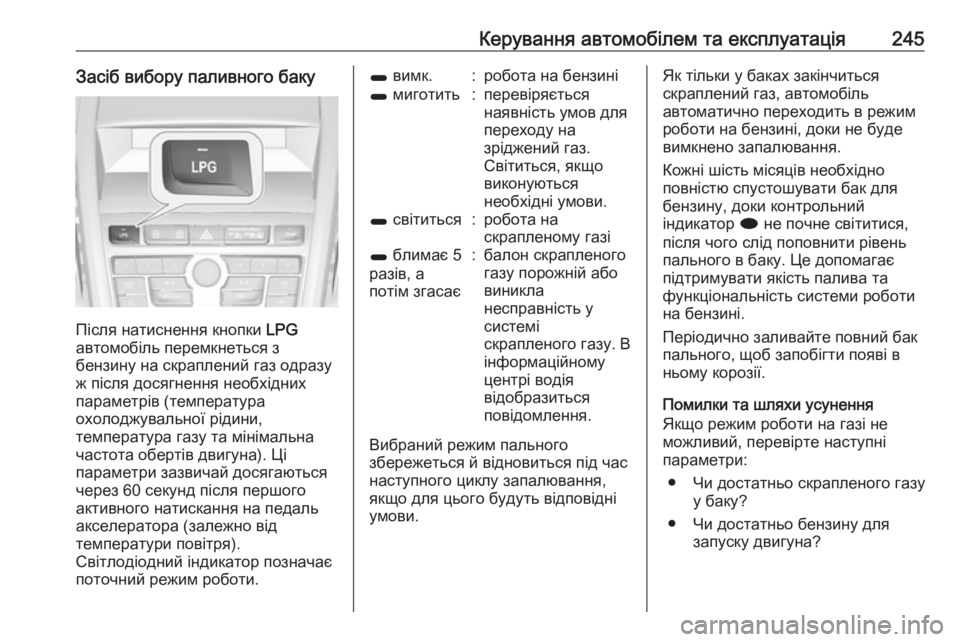

Керування автомобілем та експлуатація245Засіб вибору паливного баку
Після натиснення кнопки LPG
автомобіль перемкнеться з
бензину на скраплений газ одразу
ж після досягнення необхідних
параметрів (температура
охолоджувальної рідини,
температура газу та мінімальна
частота обертів двигуна). Ці
параметри зазвичай досягаються
через 60 секунд після першого
активного натискання на педаль
акселератора (залежно від
температури повітря).
Світлодіодний індикатор позначає
поточний режим роботи.
1 вимк.:робота на бензині1 миготить:перевіряється
наявність умов для
переходу на
зріджений газ.
Світиться, якщо
виконуються
необхідні умови.1 світиться:робота на
скрапленому газі1 блимає 5
разів, а
потім згасає:балон скрапленого
газу порожній або
виникла
несправність у
системі
скрапленого газу. В
інформаційному
центрі водія
відобразиться
повідомлення.
Вибраний режим пального
збережеться й відновиться під час
наступного циклу запалювання,
якщо для цього будуть відповідні
умови.
Як тільки у баках закінчиться
скраплений газ, автомобіль
автоматично переходить в режим роботи на бензині, доки не буде
вимкнено запалювання.
Кожні шість місяців необхідно
повністю спустошувати бак для
бензину, доки контрольний
індикатор i не почне світитися,
після чого слід поповнити рівень
пального в баку. Це допомагає
підтримувати якість палива та
функціональність системи роботи
на бензині.
Періодично заливайте повний бак
пального, щоб запобігти появі в
ньому корозії.
Помилки та шляхи усунення
Якщо режим роботи на газі не
можливий, перевірте наступні
параметри:
● Чи достатньо скрапленого газу у баку?
● Чи достатньо бензину для запуску двигуна?

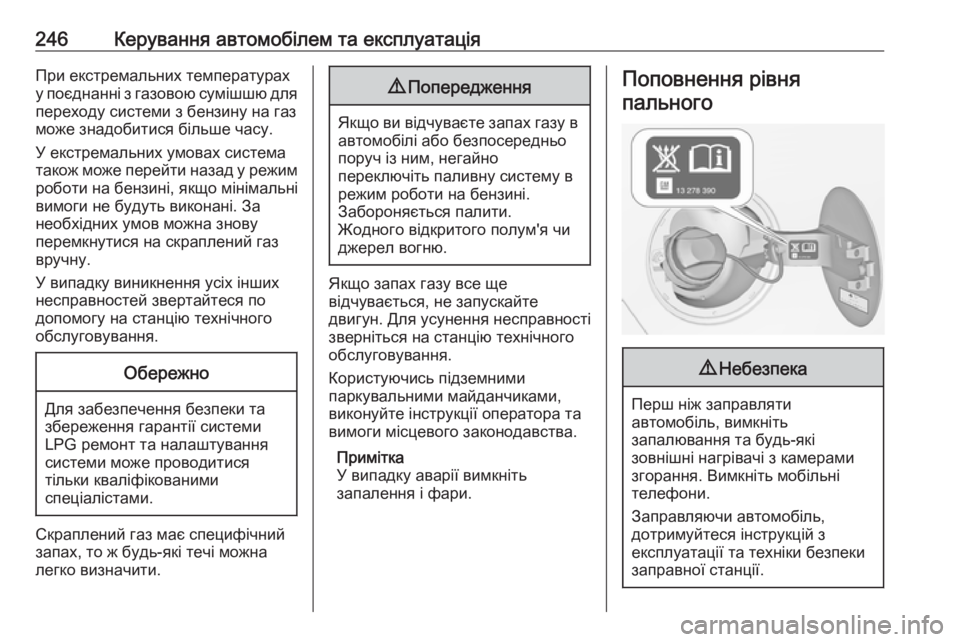

246Керування автомобілем та експлуатаціяПри екстремальних температурах
у поєднанні з газовою сумішшю для переходу системи з бензину на газ
може знадобитися більше часу.
У екстремальних умовах система
також може перейти назад у режим
роботи на бензині, якщо мінімальні
вимоги не будуть виконані. За
необхідних умов можна знову
перемкнутися на скраплений газ
вручну.
У випадку виникнення усіх інших
несправностей звертайтеся по
допомогу на станцію технічного
обслуговування.Обережно
Для забезпечення безпеки та
збереження гарантії системи
LPG ремонт та налаштування
системи може проводитися
тільки кваліфікованими
спеціалістами.
Скраплений газ має специфічний
запах, то ж будь-які течі можна
легко визначити.
9 Попередження
Якщо ви відчуваєте запах газу в
автомобілі або безпосередньо
поруч із ним, негайно
переключіть паливну систему в
режим роботи на бензині.
Забороняється палити.
Жодного відкритого полум'я чи
джерел вогню.
Якщо запах газу все ще
відчувається, не запускайте
двигун. Для усунення несправності
зверніться на станцію технічного
обслуговування.
Користуючись підземними
паркувальними майданчиками,
виконуйте інструкції оператора та вимоги місцевого законодавства.
Примітка
У випадку аварії вимкніть
запалення і фари.
Поповнення рівня
пального9 Небезпека
Перш ніж заправляти
автомобіль, вимкніть
запалювання та будь-які
зовнішні нагрівачі з камерами
згорання. Вимкніть мобільні
телефони.
Заправляючи автомобіль,
дотримуйтеся інструкцій з
експлуатації та техніки безпеки
заправної станції.

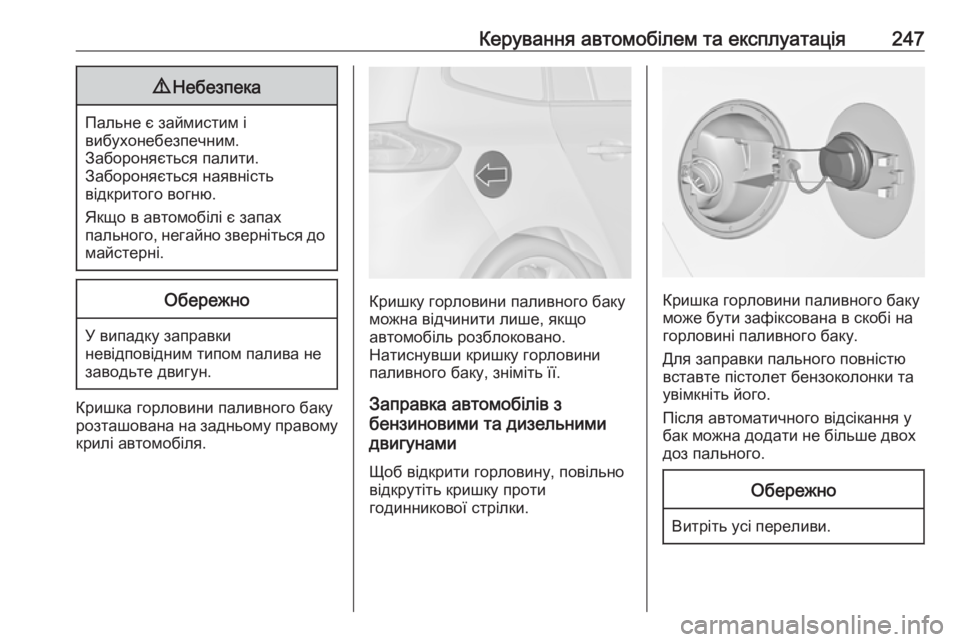

Керування автомобілем та експлуатація2479Небезпека
Пальне є займистим і
вибухонебезпечним.
Забороняється палити.
Забороняється наявність
відкритого вогню.
Якщо в автомобілі є запах
пального, негайно зверніться до
майстерні.
Обережно
У випадку заправки
невідповідним типом палива не
заводьте двигун.
Кришка горловини паливного баку
розташована на задньому правому
крилі автомобіля.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
Натиснувши кришку горловини
паливного баку, зніміть її.
Заправка автомобілів з
бензиновими та дизельними
двигунами
Щоб відкрити горловину, повільно
відкрутіть кришку проти
годинникової стрілки.Кришка горловини паливного баку
може бути зафіксована в скобі на
горловині паливного баку.
Для заправки пального повністю
вставте пістолет бензоколонки та
увімкніть його.
Після автоматичного відсікання у
бак можна додати не більше двох
доз пального.
Обережно
Витріть усі переливи.

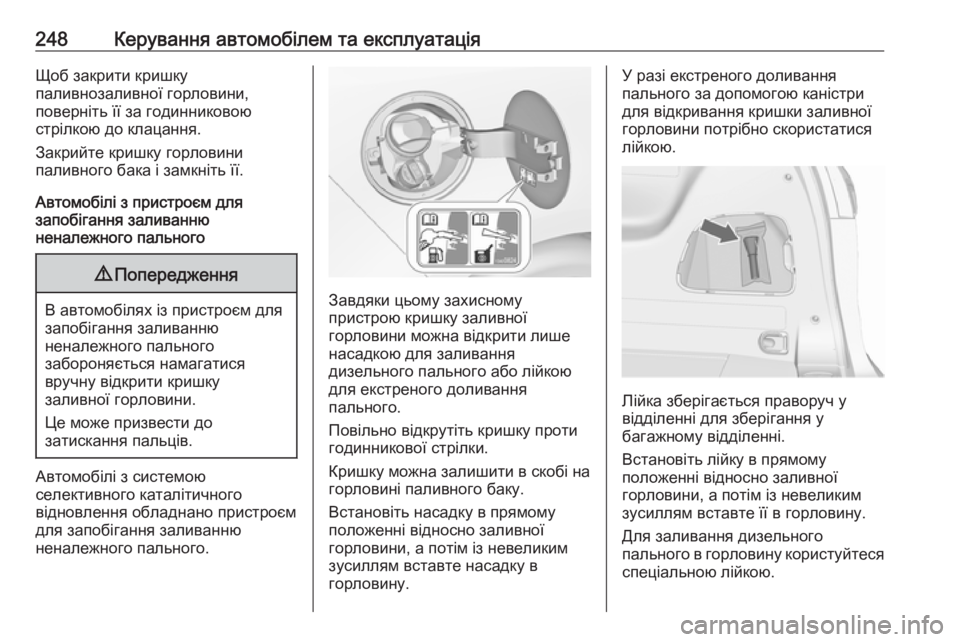

248Керування автомобілем та експлуатаціяЩоб закрити кришку
паливнозаливної горловини,
поверніть її за годинниковою
стрілкою до клацання.
Закрийте кришку горловини
паливного бака і замкніть її.
Автомобілі з пристроєм для
запобігання заливанню
неналежного пального9 Попередження
В автомобілях із пристроєм для
запобігання заливанню
неналежного пального
забороняється намагатися
вручну відкрити кришку
заливної горловини.
Це може призвести до
затискання пальців.
Автомобілі з системою
селективного каталітичного
відновлення обладнано пристроєм
для запобігання заливанню
неналежного пального.
Завдяки цьому захисному
пристрою кришку заливної
горловини можна відкрити лише
насадкою для заливання
дизельного пального або лійкою
для екстреного доливання
пального.
Повільно відкрутіть кришку проти
годинникової стрілки.
Кришку можна залишити в скобі на
горловині паливного баку.
Встановіть насадку в прямому
положенні відносно заливної
горловини, а потім із невеликим
зусиллям вставте насадку в
горловину.
У разі екстреного доливання
пального за допомогою каністри
для відкривання кришки заливної
горловини потрібно скористатися
лійкою.
Лійка зберігається праворуч у
відділенні для зберігання у
багажному відділенні.
Встановіть лійку в прямому
положенні відносно заливної
горловини, а потім із невеликим
зусиллям вставте її в горловину.
Для заливання дизельного
пального в горловину користуйтеся
спеціальною лійкою.
