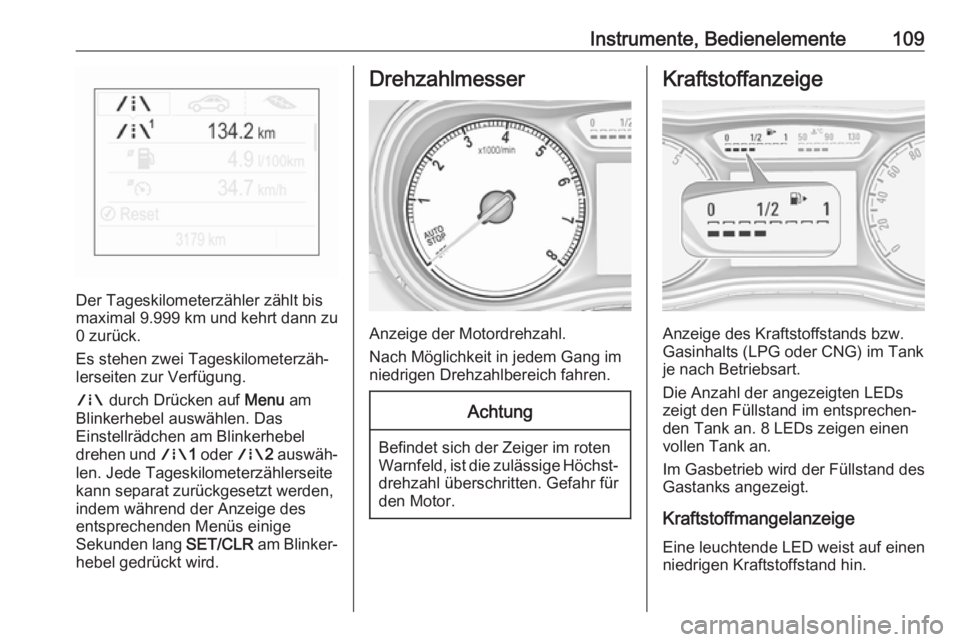

Instrumente, Bedienelemente109
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh‐
lerseiten zur Verfügung.
; durch Drücken auf Menu am
Blinkerhebel auswählen. Das
Einstellrädchen am Blinkerhebel
drehen und ;1 oder ;2 auswäh‐
len. Jede Tageskilometerzählerseite
kann separat zurückgesetzt werden,
indem während der Anzeige des
entsprechenden Menüs einige
Sekunden lang SET/CLR am Blinker‐
hebel gedrückt wird.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige des Kraftstoffstands bzw.
Gasinhalts (LPG oder CNG) im Tank
je nach Betriebsart.
Die Anzahl der angezeigten LEDs
zeigt den Füllstand im entsprechen‐
den Tank an. 8 LEDs zeigen einen
vollen Tank an.
Im Gasbetrieb wird der Füllstand des
Gastanks angezeigt.
Kraftstoffmangelanzeige
Eine leuchtende LED weist auf einen
niedrigen Kraftstoffstand hin.

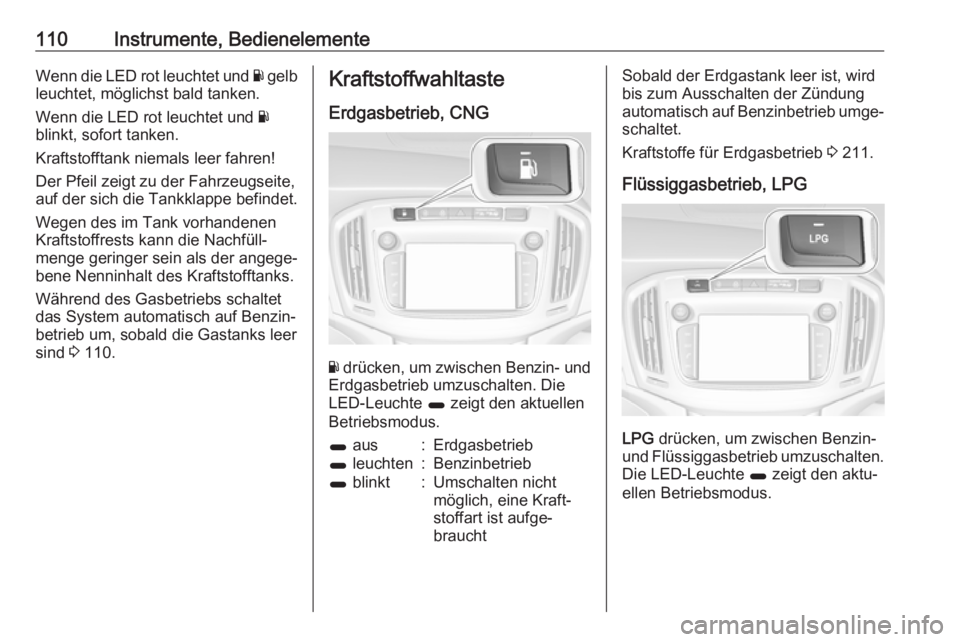

110Instrumente, BedienelementeWenn die LED rot leuchtet und Y gelb
leuchtet, möglichst bald tanken.
Wenn die LED rot leuchtet und Y
blinkt, sofort tanken.
Kraftstofftank niemals leer fahren! Der Pfeil zeigt zu der Fahrzeugseite,
auf der sich die Tankklappe befindet.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Während des Gasbetriebs schaltet
das System automatisch auf Benzin‐
betrieb um, sobald die Gastanks leer
sind 3 110.Kraftstoffwahltaste
Erdgasbetrieb, CNG
Y drücken, um zwischen Benzin- und
Erdgasbetrieb umzuschalten. Die
LED-Leuchte 1 zeigt den aktuellen
Betriebsmodus.
1 aus:Erdgasbetrieb1 leuchten:Benzinbetrieb1 blinkt:Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
brauchtSobald der Erdgastank leer ist, wird
bis zum Ausschalten der Zündung
automatisch auf Benzinbetrieb umge‐
schaltet.
Kraftstoffe für Erdgasbetrieb 3 211.
Flüssiggasbetrieb, LPG
LPG drücken, um zwischen Benzin-
und Flüssiggasbetrieb umzuschalten.
Die LED-Leuchte 1 zeigt den aktu‐
ellen Betriebsmodus.

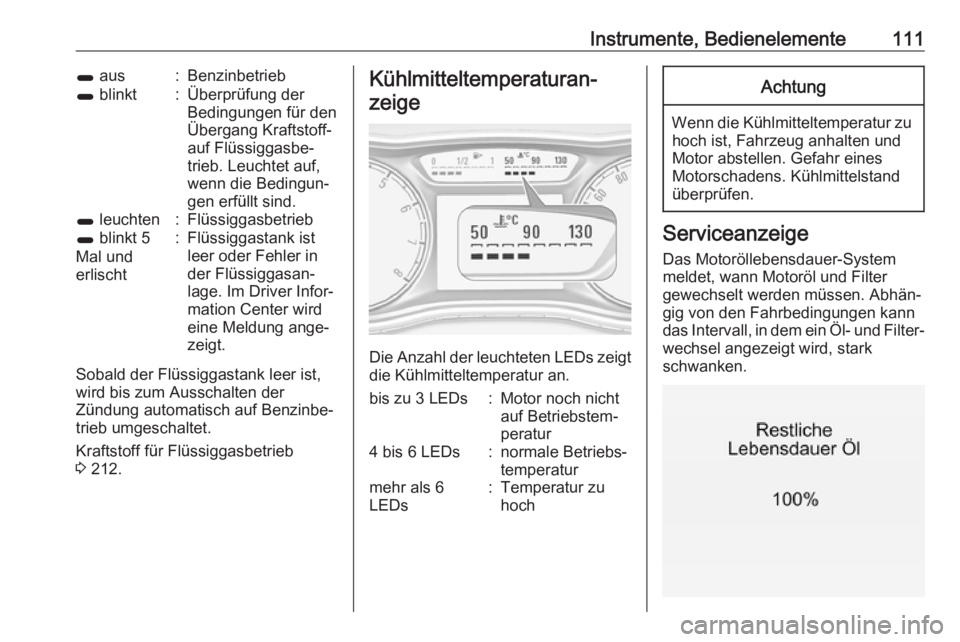

Instrumente, Bedienelemente1111 aus:Benzinbetrieb1 blinkt:Überprüfung der
Bedingungen für den
Übergang Kraftstoff-
auf Flüssiggasbe‐
trieb. Leuchtet auf,
wenn die Bedingun‐
gen erfüllt sind.1 leuchten:Flüssiggasbetrieb1 blinkt 5
Mal und
erlischt:Flüssiggastank ist
leer oder Fehler in
der Flüssiggasan‐
lage. Im Driver Infor‐
mation Center wird
eine Meldung ange‐
zeigt.
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der
Zündung automatisch auf Benzinbe‐
trieb umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 212.
Kühlmitteltemperaturan‐
zeige
Die Anzahl der leuchteten LEDs zeigt
die Kühlmitteltemperatur an.
bis zu 3 LEDs:Motor noch nicht
auf Betriebstem‐
peratur4 bis 6 LEDs:normale Betriebs‐
temperaturmehr als 6
LEDs:Temperatur zu
hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines
Motorschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das Motoröllebensdauer-System
meldet, wann Motoröl und Filter
gewechselt werden müssen. Abhän‐
gig von den Fahrbedingungen kann
das Intervall, in dem ein Öl- und Filter‐
wechsel angezeigt wird, stark
schwanken.

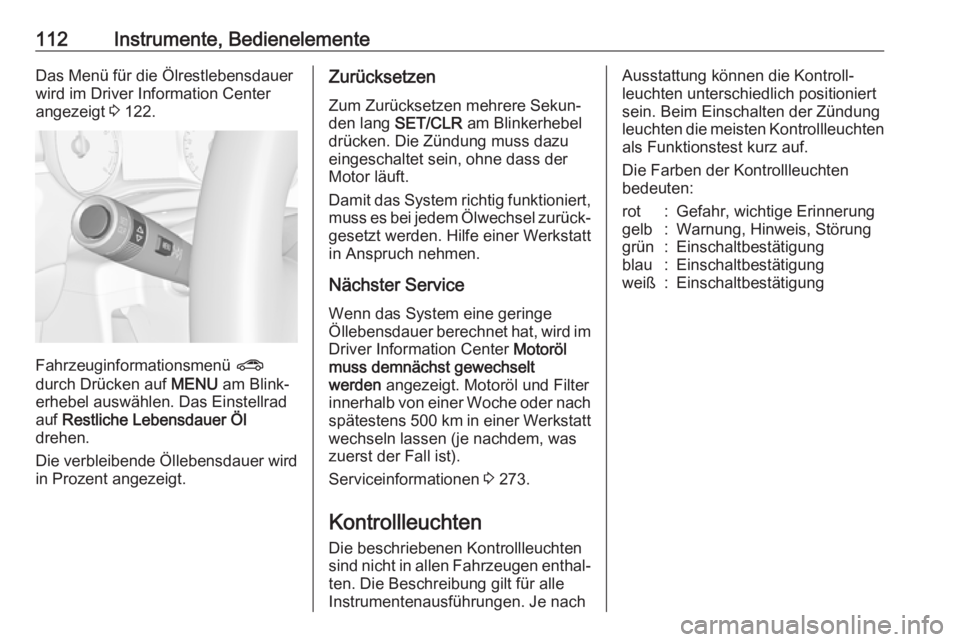

112Instrumente, BedienelementeDas Menü für die Ölrestlebensdauer
wird im Driver Information Center
angezeigt 3 122.
Fahrzeuginformationsmenü ?
durch Drücken auf MENU am Blink‐
erhebel auswählen. Das Einstellrad auf Restliche Lebensdauer Öl
drehen.
Die verbleibende Öllebensdauer wird in Prozent angezeigt.
Zurücksetzen
Zum Zurücksetzen mehrere Sekun‐
den lang SET/CLR am Blinkerhebel
drücken. Die Zündung muss dazu eingeschaltet sein, ohne dass der
Motor läuft.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe
Öllebensdauer berechnet hat, wird im
Driver Information Center Motoröl
muss demnächst gewechselt
werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach spätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was zuerst der Fall ist).
Serviceinformationen 3 273.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle
Instrumentenausführungen. Je nachAusstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten
bedeuten:rot:Gefahr, wichtige Erinnerunggelb:Warnung, Hinweis, Störunggrün:Einschaltbestätigungblau:Einschaltbestätigungweiß:Einschaltbestätigung

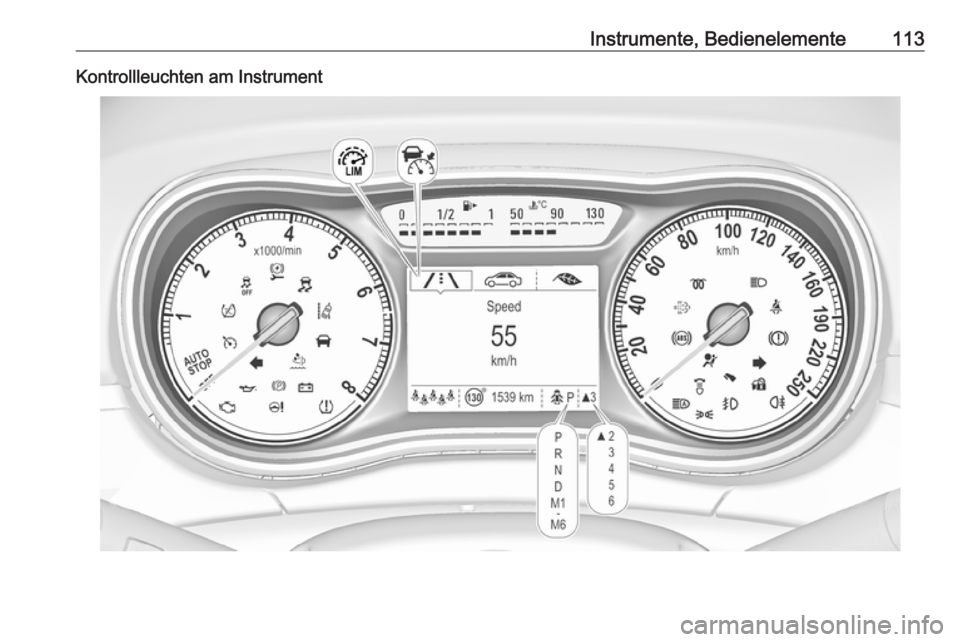

Instrumente, Bedienelemente113Kontrollleuchten am Instrument

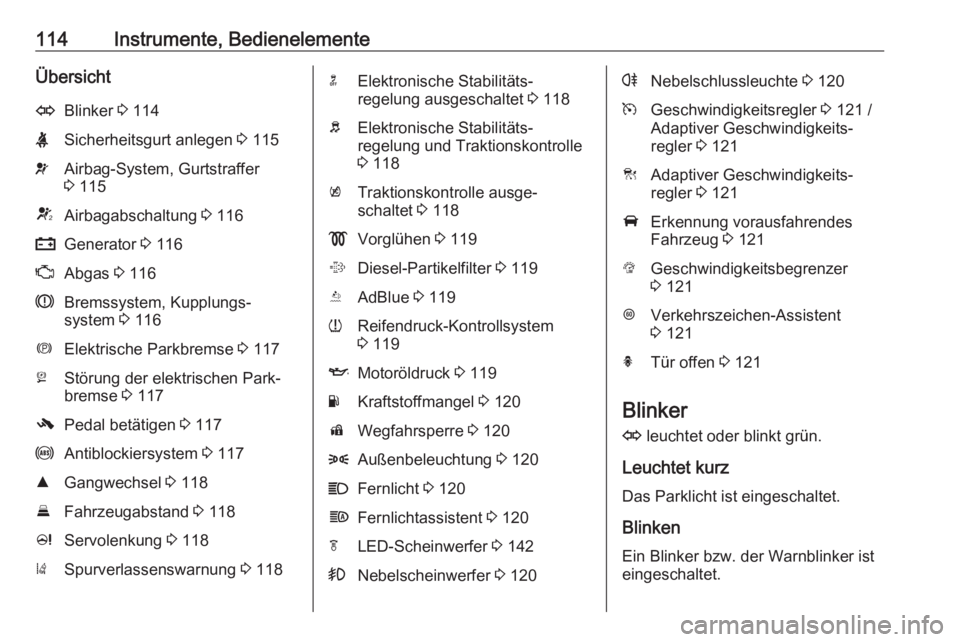

114Instrumente, BedienelementeÜbersichtOBlinker 3 114XSicherheitsgurt anlegen 3 115vAirbag-System, Gurtstraffer
3 115VAirbagabschaltung 3 116pGenerator 3 116ZAbgas 3 116RBremssystem, Kupplungs‐
system 3 116mElektrische Parkbremse 3 117jStörung der elektrischen Park‐
bremse 3 117-Pedal betätigen 3 117uAntiblockiersystem 3 117RGangwechsel 3 118EFahrzeugabstand 3 118cServolenkung 3 118)Spurverlassenswarnung 3 118nElektronische Stabilitäts‐
regelung ausgeschaltet 3 118bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 118kTraktionskontrolle ausge‐
schaltet 3 118!Vorglühen 3 119%Diesel-Partikelfilter 3 119YAdBlue 3 119wReifendruck-Kontrollsystem
3 119IMotoröldruck 3 119YKraftstoffmangel 3 120dWegfahrsperre 3 1208Außenbeleuchtung 3 120CFernlicht 3 120fFernlichtassistent 3 120fLED-Scheinwerfer 3 142>Nebelscheinwerfer 3 120rNebelschlussleuchte 3 120mGeschwindigkeitsregler 3 121 /
Adaptiver Geschwindigkeits‐
regler 3 121CAdaptiver Geschwindigkeits‐
regler 3 121AErkennung vorausfahrendes
Fahrzeug 3 121LGeschwindigkeitsbegrenzer
3 121LVerkehrszeichen-Assistent
3 121hTür offen 3 121
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
Blinken Ein Blinker bzw. der Warnblinker ist
eingeschaltet.

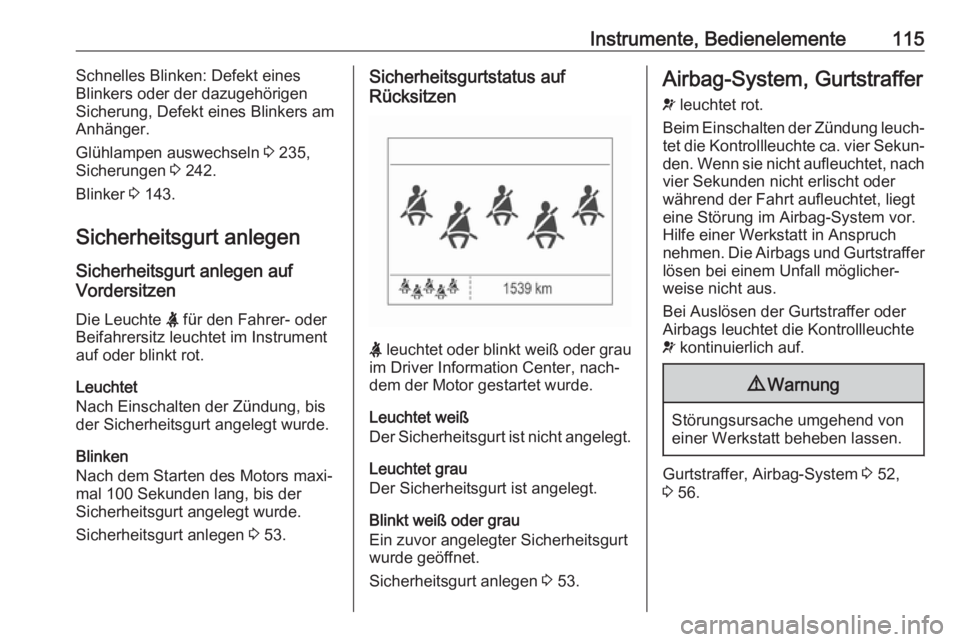

Instrumente, Bedienelemente115Schnelles Blinken: Defekt eines
Blinkers oder der dazugehörigen
Sicherung, Defekt eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 235,
Sicherungen 3 242.
Blinker 3 143.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
Die Leuchte X für den Fahrer- oder
Beifahrersitz leuchtet im Instrument
auf oder blinkt rot.
Leuchtet
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors maxi‐
mal 100 Sekunden lang, bis der
Sicherheitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 53.Sicherheitsgurtstatus auf
Rücksitzen
X leuchtet oder blinkt weiß oder grau
im Driver Information Center, nach‐
dem der Motor gestartet wurde.
Leuchtet weiß
Der Sicherheitsgurt ist nicht angelegt.
Leuchtet grau
Der Sicherheitsgurt ist angelegt.
Blinkt weiß oder grau
Ein zuvor angelegter Sicherheitsgurt
wurde geöffnet.
Sicherheitsgurt anlegen 3 53.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca. vier Sekun‐ den. Wenn sie nicht aufleuchtet, nach
vier Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt
eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruch
nehmen. Die Airbags und Gurtstraffer lösen bei einem Unfall möglicher‐
weise nicht aus.
Bei Auslösen der Gurtstraffer oder Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 52,
3 56.

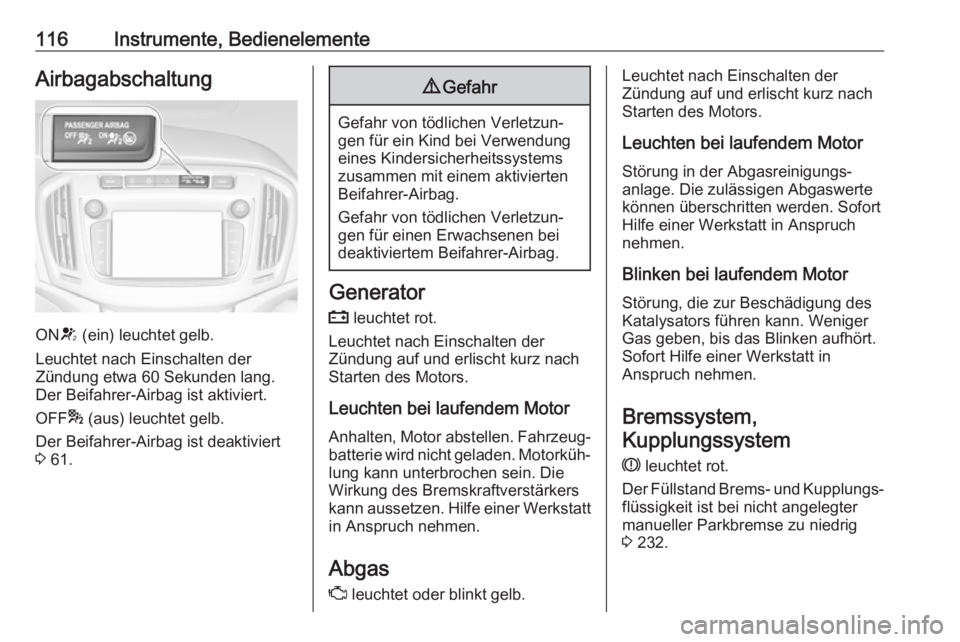

116Instrumente, BedienelementeAirbagabschaltung
ONV (ein) leuchtet gelb.
Leuchtet nach Einschalten der
Zündung etwa 60 Sekunden lang. Der Beifahrer-Airbag ist aktiviert.
OFF * (aus) leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 61.
9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor Anhalten, Motor abstellen. Fahrzeug‐
batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Bremssystem, Kupplungssystem
R leuchtet rot.
Der Füllstand Brems- und Kupplungs‐
flüssigkeit ist bei nicht angelegter
manueller Parkbremse zu niedrig
3 232.

Instrumente, Bedienelemente1179Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet, wenn die manuelle Park‐
bremse angelegt ist und die Zündung
eingeschaltet wird 3 174.
Pedal betätigen - leuchtet oder blinkt gelb.
Leuchtet Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 174.
Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 161.
Blinken
Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
3 16, 3 159.
Außerdem wird im Driver Information
Center die Meldung „Pedal betätigen“ angezeigt 3 128.
Elektrische Parkbremse m leuchtet oder blinkt rot.
Leuchtet
Elektrische Parkbremse ist angezo‐
gen 3 174.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung
einschalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System
zurückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch
nehmen.
Störung der elektrischenParkbremse
j leuchtet oder blinkt gelb.Leuchtet
Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 174.
Blinken Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung
mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.

118Instrumente, BedienelementeAntiblockiersystem 3 174.
Gangwechsel Wenn sich aus Gründen der Kraft‐
stoffersparnis ein Hochschalten
empfiehlt, wird R zusammen mit der
Nummer eines höheren Gangs ange‐
zeigt.
Lenkunterstützung
c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung
Die Lenkunterstützung ist durch eineÜberhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das System abgekühlt ist.
Stopp-Start-Automatik 3 161.
Leuchtet bei deaktivierter
Lenkunterstützung
Störung in der Lenkunterstützung
Hilfe einer Werkstatt in Anspruch
nehmen.Fahrzeugabstand
E zeigt anhand von gefüllten
Abstandsbalken die Fahrzeugab‐
stand-Einstellung der Warnzeit-
Sensibilität für die Auffahrwarnung an.
Auffahrwarnung 3 192.
Spurverlassenswarnung
) leuchtet grün oder blinkt gelb.
Leuchtet grün System ist eingeschaltet und einsatz‐
bereit.
Blinkt gelb Das System erkennt einen unbeab‐
sichtigten Spurwechsel.
Elektronische
Stabilitätsregelung ausgeschaltet
n leuchtet gelb.
Das System ist deaktiviert.Elektronische Stabilitätsregelung undTraktionskontrolle
b leuchtet oder blinkt gelb.
Leuchtet Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
Blinken Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Elektronische Stabilitätsregelung
3 178, Traktionskontrolle 3 177.
Traktionskontrolle ausgeschaltet
k leuchtet gelb.
Das System ist deaktiviert.
