OPEL ZAFIRA C 2017.25 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2017.25, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2017.25Pages: 323, PDF Size: 9.04 MB
Page 1 of 323

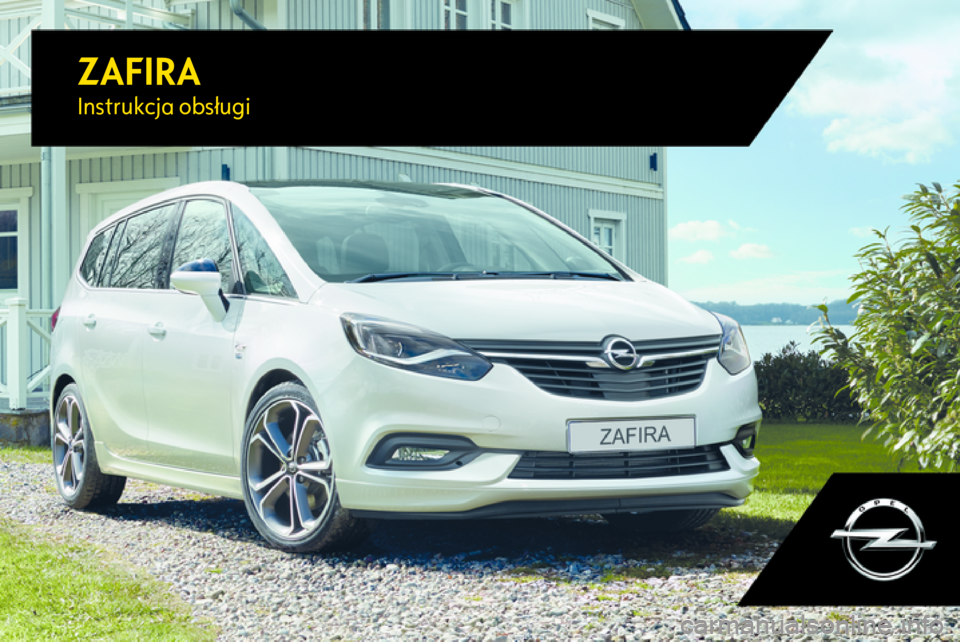

ZAFIRAInstrukcja obsługi
Page 2 of 323
Page 3 of 323
Wprowadzenie............................... 2
W skrócie ....................................... 6
Kluczyki, drzwi i szyby .................20
Fotele, elementy
bezpieczeństwa ........................... 38
Schowki ....................................... 71
Wskaźniki i przyrządy ................102
Oświetlenie ................................ 143
Ogrzewanie, wentylacja i
klimatyzacja ............................... 155
Prowadzenie i użytkowanie .......165
Pielęgnacja samochodu .............237
Serwisowanie samochodu .........287
Dane techniczne ........................291
Informacje dla klienta .................304
Indeks ........................................ 314Spis treści
Page 4 of 323

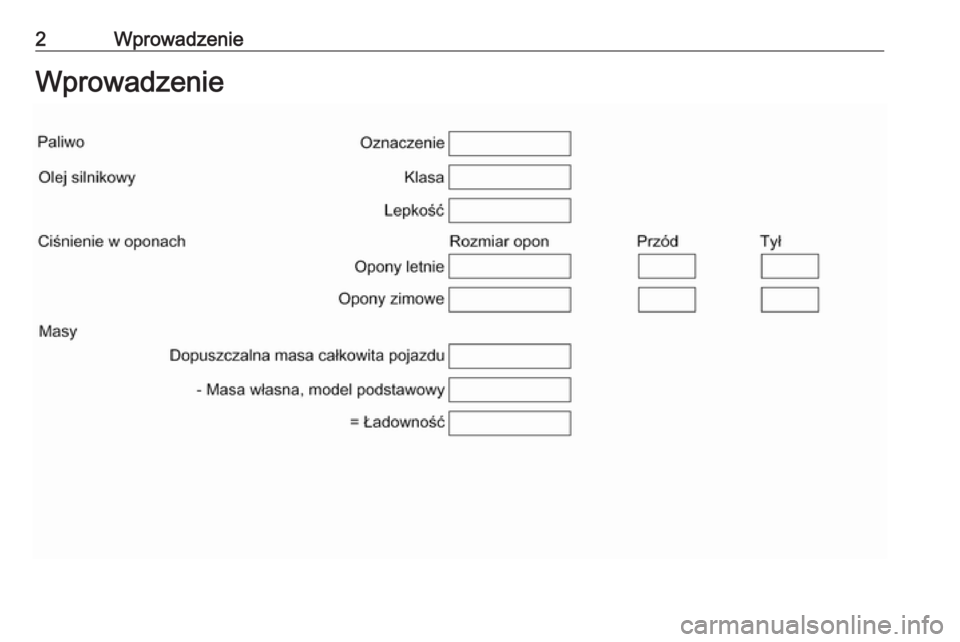

2WprowadzenieWprowadzenie
Page 5 of 323
Wprowadzenie3Dane samochoduNa poprzedniej stronie należy
wprowadzić dane samochodu, dzięki
czemu będą łatwo dostępne.
Informacje te można znaleźć w
rozdziałach „Serwisowanie
samochodu” i „Dane techniczne”, a
także na tabliczce identyfikacyjnej
samochodu.
Wprowadzenie Niniejszy samochód stanowi
inteligentnie zaprojektowane
połączenie zaawansowanych
technologii i bezpieczeństwa,
ponadto jest przyjazny środowisku
naturalnemu i ekonomiczny w użyciu.
Ta Instrukcja obsługi zapewnia
użytkownikowi wszystkie informacje,
jakie są potrzebne, by prowadzić
samochód bezpiecznie i wydajnie.
Również pasażerowie powinni być
świadomi zagrożeń związanych z
nieprawidłową eksploatacją.Kierowca musi zawsze postępować
zgodnie z przepisami prawa kraju, w
którym obecnie się znajduje. Przepisy
te mogą odbiegać od informacji
zawartych w tej instrukcji obsługi.
Nieuwzględnienie opisów podanych
w niniejszej instrukcji może
spowodować unieważnienie
gwarancji.
Słowo „warsztat” używane w
niniejszej publikacji oznacza centrum
Opel Partner. W przypadku
samochodów zasilanych gazem
płynnym zaleca się korzystanie ze Stacji Obsługi samochodów marki
Opel posiadających autoryzację do
serwisowania tego rodzaju pojazdów.
Wszystkie centra Opel Partner
oferują najwyższy poziom usług po
konkurencyjnych cenach.
Doświadczony i przeszkolony przez
Opla personel pracuje zgodnie ze
specjalnymi instrukcjami
serwisowymi.
Dokumentacja dostarczona wraz z
samochodem powinna zawsze być
przechowywana w jego wnętrzu, tak
aby była łatwo dostępna.Korzystanie z instrukcji
obsługi
● W niniejszej instrukcji uwzględniono wszystkie opcje
oraz elementy wyposażenia
dostępne dla tego modelu.
Niektóre opisy, włączając w to
ilustracje ekranów oraz funkcje
menu, mogą nie odnosić się do
używanego pojazdu ze względu
na występowanie różnych
wariantów, wersji dostępnych w
wybranych krajach, wyposażenia
specjalnego oraz akcesoriów.
● Rozdział „W skrócie” zawiera przegląd najważniejszych funkcji
samochodu.
● Spis treści znajdujący się na początku podręcznika oraz w
każdym rozdziale ułatwia
zlokalizowanie szukanych
informacji.
● Indeks umożliwia odnalezienie wszystkich wystąpień szukanej
informacji w całej instrukcji
obsługi.
Page 6 of 323
4Wprowadzenie● Niniejsza Instrukcja obsługidotyczy wersji z kierownicą po
lewej stronie. Wskazówki i
procedury dotyczące wersji z
kierownicą po prawej stronie są
bardzo podobne.
● W instrukcji obsługi wykorzystywany jest kod
identyfikacyjny silnika.
Odpowiadające mu oznaczenie
handlowe i kod produkcyjny
można znaleźć w rozdziale
„Dane techniczne”.
● Informacje dotyczące kierunku, np. w lewo lub w prawo bądź do
przodu lub do tyłu, zawsze
podawane są względem
kierunku jazdy.
● Wyświetlacze mogą nie obsługiwać danego języka.
● Wyświetlane komunikaty i napisy
występujące na etykietach we
wnętrzu pojazdu pisane są
czcionką pogrubioną .Oznaczenia
Niebezpieczeństwo, Ostrzeżenie, Przestroga9 Niebezpieczeństwo
Akapity oznaczone słowem
9 Niebezpieczeństwo zawierają
informacje o zagrożeniach
wiążących się z ryzykiem śmierci.
Zlekceważenie podanych
informacji może doprowadzić do
śmierci.
9 Ostrzeżenie
Tekst oznaczony jako
9 Ostrzeżenie zawiera informacje
o zagrożeniu wypadkiem lub
obrażeniami ciała. Zlekceważenie
podanych informacji może
doprowadzić do odniesienia
obrażeń.
Przestroga
Tekst oznaczony słowami
Przestroga zawiera informacje o
możliwości uszkodzenia
samochodu. Zlekceważenie
podanych informacji może
doprowadzić do uszkodzenia
samochodu.
Symbole
Odwołania do innych stron instrukcji
są oznaczone symbolem 3.
Symbol 3 należy czytać jako „patrz
strona”.
Odwołania do innych stron oraz wpisy
indeksu odnoszą się do nagłówków z wcięciem znajdujących się w spisie
treści rozdziału.
Życzymy szerokiej drogi!
Adam Opel AG
Page 7 of 323
Wprowadzenie5
Page 8 of 323
6W skrócieW skrócie
Informacje dotyczące
pierwszej jazdyOdblokowanie zamków samochodu
Aby odblokować drzwi i klapę
bagażnika, nacisnąć c. Otworzyć
drzwi, ciągnąc za klamkę. W celu
otwarcia tylnej klapy nacisnąć
przełącznik dotykowy poniżej
uchwytu.
Nadajnik zdalnego sterowania
3 21, centralny zamek 3 23,
przestrzeń bagażowa 3 26.
Regulacja foteli przednich
Regulacja wzdłużna
Pociągnąć za uchwyt, przesunąć
fotel, zwolnić uchwyt. Spróbować
przesunąć fotel do przodu i do tyłu, aby upewnić się, że jest on
zablokowany na swoim miejscu.
Pozycja fotela 3 40, ręczna
regulacja fotela 3 41, elektryczna
regulacja fotela 3 43.
Page 9 of 323
W skrócie7Regulacja nachylenia oparcia
Pociągnąć dźwignię, ustawić
nachylenie i zwolnić dźwignię.
Mechanizm fotela powinien się
zatrzasnąć w wybranym położeniu.
Pozycja fotela 3 40, ręczna
regulacja fotela 3 41, elektryczna
regulacja fotela 3 43.
Regulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
w górę:podnoszenie siedziskaw dół:opuszczanie siedziska
Pozycja fotela 3 40, ręczna
regulacja fotela 3 41, elektryczna
regulacja fotela 3 43.
Regulacja nachylenia fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
w górę:podnoszenie przodu
siedziskaw dół:opuszczanie przodu
siedziska
Pozycja fotela 3 40, ręczna
regulacja fotela 3 41, elektryczna
regulacja fotela 3 43.
Page 10 of 323
8W skrócieRegulacja wysokościzagłówków
Nacisnąć przycisk zwalniający,
ustawić wysokość zagłówka i
zablokować.
Zagłówki 3 38.
Pasy bezpieczeństwa
Wyciągnąć pas bezpieczeństwa i
zapiąć klamrę w zamku. Pas nie
może być poskręcany i musi ściśle
przylegać do ciała. Oparcia foteli nie
powinny być zbyt odchylone do tyłu
(maksymalny kąt odchylenia wynosi
około 25°).
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.
Pozycja fotela 3 40, pasy
bezpieczeństwa 3 53, poduszki
powietrzne 3 58.
Regulacja lusterek
Lusterko wewnętrzne
Aby wyregulować położenie lusterka, należy przesunąć jego oprawę w
żądanym kierunku.
Ręcznie przyciemniane lusterko
wewnętrzne 3 32, automatycznie
przyciemniane lusterko wewnętrzne
3 32.
