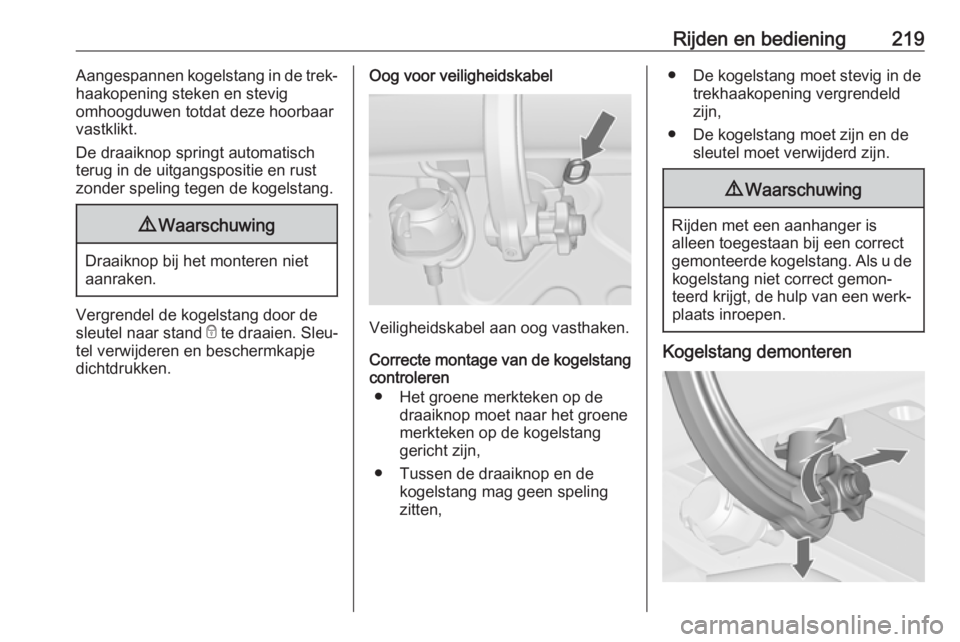

Rijden en bediening219Aangespannen kogelstang in de trek‐
haakopening steken en stevig
omhoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch
terug in de uitgangspositie en rust
zonder speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
● Het groene merkteken op de draaiknop moet naar het groenemerkteken op de kogelstang
gericht zijn,
● Tussen de draaiknop en de kogelstang mag geen spelingzitten,
● De kogelstang moet stevig in de trekhaakopening vergrendeld
zijn,
● De kogelstang moet zijn en de sleutel moet verwijderd zijn.9Waarschuwing
Rijden met een aanhanger is
alleen toegestaan bij een correct
gemonteerde kogelstang. Als u de kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren

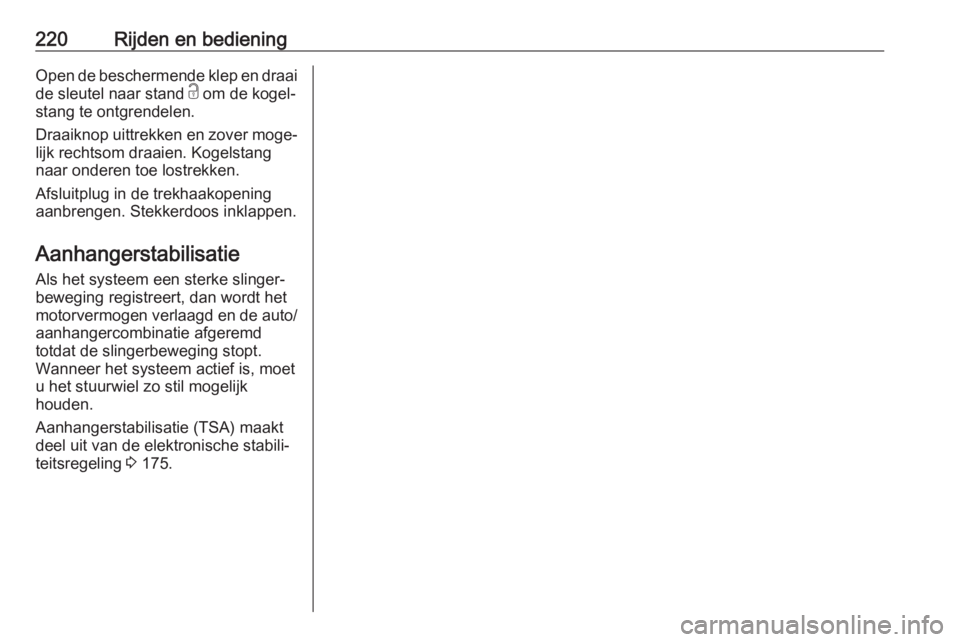

220Rijden en bedieningOpen de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Draaiknop uittrekken en zover moge‐ lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
Aanhangerstabilisatie Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd
totdat de slingerbeweging stopt.
Wanneer het systeem actief is, moet
u het stuurwiel zo stil mogelijk
houden.
Aanhangerstabilisatie (TSA) maakt deel uit van de elektronische stabili‐
teitsregeling 3 175.

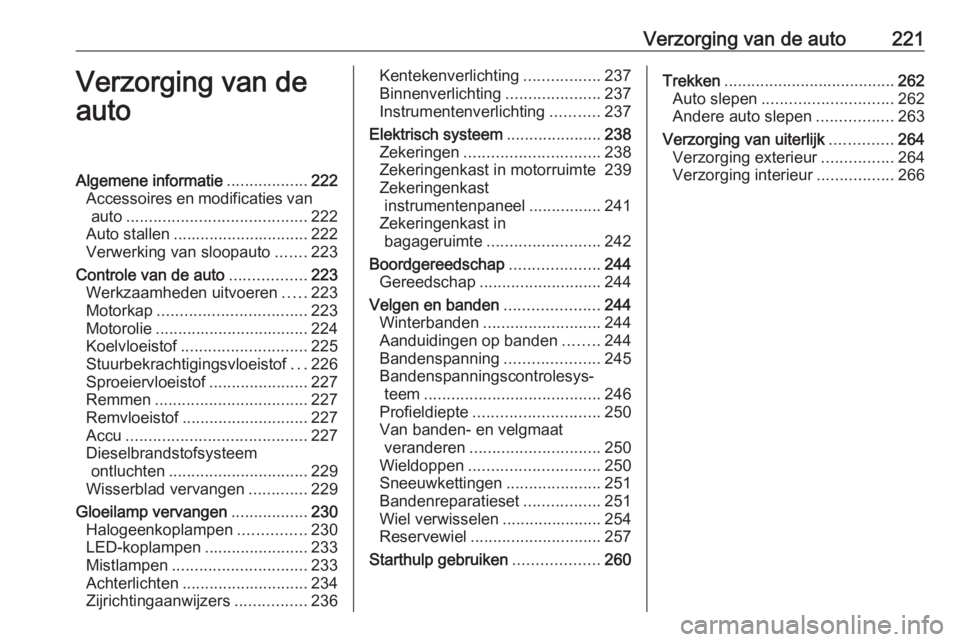

Verzorging van de auto221Verzorging van de
autoAlgemene informatie ..................222
Accessoires en modificaties van auto ........................................ 222
Auto stallen .............................. 222
Verwerking van sloopauto .......223
Controle van de auto .................223
Werkzaamheden uitvoeren .....223
Motorkap ................................. 223
Motorolie .................................. 224
Koelvloeistof ............................ 225
Stuurbekrachtigingsvloeistof ...226
Sproeiervloeistof ......................227
Remmen .................................. 227
Remvloeistof ............................ 227
Accu ........................................ 227
Dieselbrandstofsysteem ontluchten ............................... 229
Wisserblad vervangen .............229
Gloeilamp vervangen .................230
Halogeenkoplampen ...............230
LED-koplampen .......................233
Mistlampen .............................. 233
Achterlichten ............................ 234
Zijrichtingaanwijzers ................236Kentekenverlichting .................237
Binnenverlichting .....................237
Instrumentenverlichting ...........237
Elektrisch systeem .....................238
Zekeringen .............................. 238
Zekeringenkast in motorruimte 239
Zekeringenkast instrumentenpaneel ................241
Zekeringenkast in bagageruimte ......................... 242
Boordgereedschap ....................244
Gereedschap ........................... 244
Velgen en banden .....................244
Winterbanden .......................... 244
Aanduidingen op banden ........244
Bandenspanning .....................245
Bandenspanningscontrolesys‐ teem ....................................... 246
Profieldiepte ............................ 250
Van banden- en velgmaat veranderen ............................. 250
Wieldoppen ............................. 250
Sneeuwkettingen .....................251
Bandenreparatieset .................251
Wiel verwisselen ......................254
Reservewiel ............................. 257
Starthulp gebruiken ...................260Trekken...................................... 262
Auto slepen ............................. 262
Andere auto slepen .................263
Verzorging van uiterlijk ..............264
Verzorging exterieur ................264
Verzorging interieur .................266

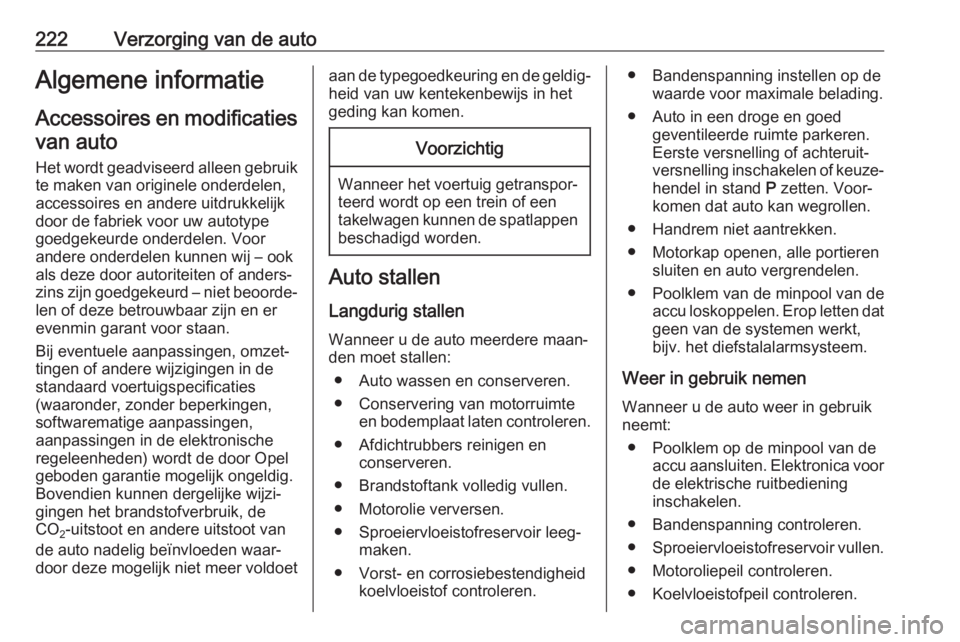

222Verzorging van de autoAlgemene informatieAccessoires en modificatiesvan auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor
andere onderdelen kunnen wij – ook
als deze door autoriteiten of anders‐
zins zijn goedgekeurd – niet beoorde‐ len of deze betrouwbaar zijn en er
evenmin garant voor staan.
Bij eventuele aanpassingen, omzet‐
tingen of andere wijzigingen in de
standaard voertuigspecificaties
(waaronder, zonder beperkingen,
softwarematige aanpassingen,
aanpassingen in de elektronische
regeleenheden) wordt de door Opel
geboden garantie mogelijk ongeldig.
Bovendien kunnen dergelijke wijzi‐
gingen het brandstofverbruik, de
CO 2-uitstoot en andere uitstoot van
de auto nadelig beïnvloeden waar‐
door deze mogelijk niet meer voldoetaan de typegoedkeuring en de geldig‐
heid van uw kentekenbewijs in het
geding kan komen.Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een
takelwagen kunnen de spatlappen beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en conserveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op dewaarde voor maximale belading.
● Auto in een droge en goed geventileerde ruimte parkeren.Eerste versnelling of achteruit‐
versnelling inschakelen of keuze‐ hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.
● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
bijv. het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening
inschakelen.
● Bandenspanning controleren. ● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
● Koelvloeistofpeil controleren.

Verzorging van de auto223● Aangezien AdBlue maximaaltwee jaar meegaat, moet eventu‐eel te oude vloeistof worden
ververst. De hulp van een werk‐ plaats inroepen.
● Zo nodig kentekenplaat monte‐ ren.

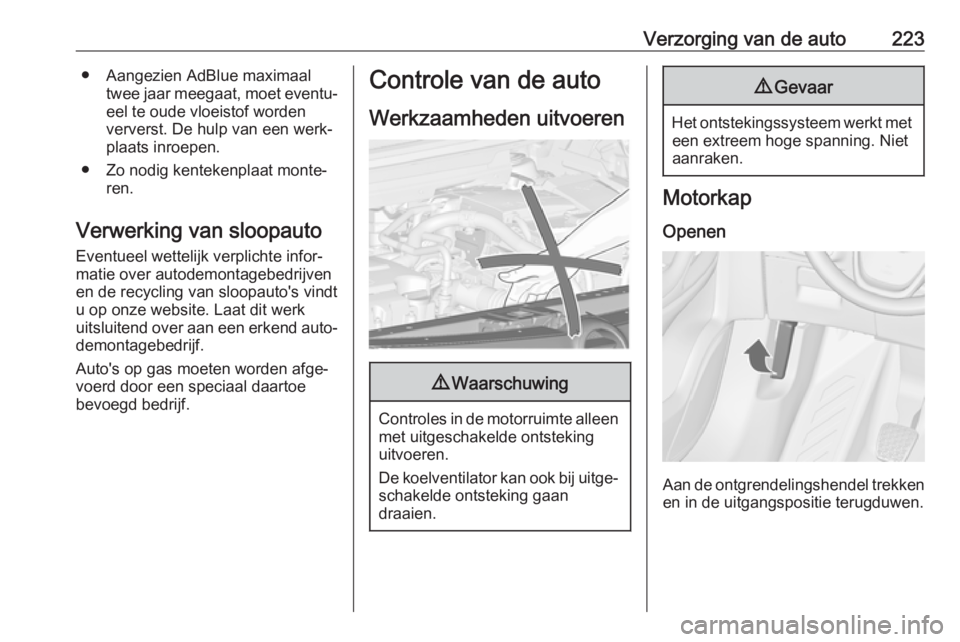

Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk
uitsluitend over aan een erkend auto‐
demontagebedrijf.
Auto's op gas moeten worden afge‐
voerd door een speciaal daartoe
bevoegd bedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking
uitvoeren.
De koelventilator kan ook bij uitge‐ schakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem werkt met
een extreem hoge spanning. Nietaanraken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.

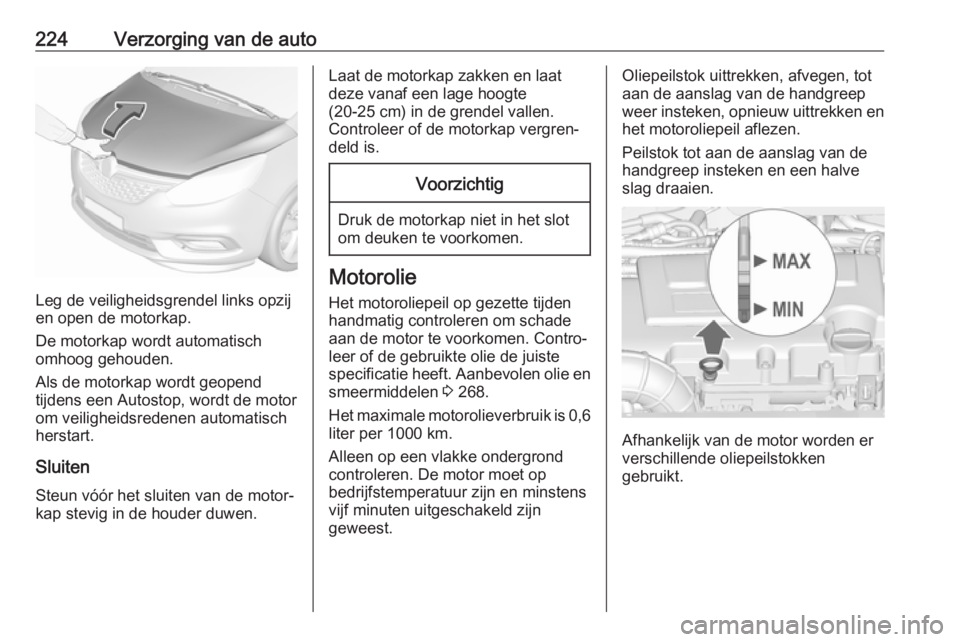

224Verzorging van de auto
Leg de veiligheidsgrendel links opzij
en open de motorkap.
De motorkap wordt automatisch
omhoog gehouden.
Als de motorkap wordt geopend
tijdens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐ kap stevig in de houder duwen.
Laat de motorkap zakken en laat
deze vanaf een lage hoogte
(20-25 cm) in de grendel vallen.
Controleer of de motorkap vergren‐
deld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Contro‐
leer of de gebruikte olie de juiste
specificatie heeft. Aanbevolen olie en smeermiddelen 3 268.
Het maximale motorolieverbruik is 0,6
liter per 1000 km.
Alleen op een vlakke ondergrond
controleren. De motor moet op
bedrijfstemperatuur zijn en minstens
vijf minuten uitgeschakeld zijn
geweest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.
Afhankelijk van de motor worden er
verschillende oliepeilstokken
gebruikt.

Verzorging van de auto225
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan
motorolie bijvullen.
Het wordt geadviseerd dezelfde soort
olie te nemen als voor de laatste olie‐
verversing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken
MAX op de peilstok.
Bij sommige motoren is een trechter
nodig om de motorolie bij te vullen.
De trechter bevindt zich in het rechter
opbergvak in de bagageruimte.
Gebruik de trechter om de motorolie
via de opening bij te vullen.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het
opbergvak.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Inhouden 3 281.
Dop recht terugplaatsen en vast‐ draaien.
Koelvloeistof De koelvloeistof biedt vorstbescher‐
ming tot ca. -28 °C. In koude streken
met zeer lage temperaturen biedt de
af-fabriek bijgevulde koelvloeistof
vorstbescherming tot ca. -37 °C.
Voorzichtig
Alleen goedgekeurde antivries
gebruiken.
Koelvloeistof en anti-vries 3 268.

226Verzorging van de autoKoelvloeistofpeilVoorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.
9 Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een goedgekeurde geconcen‐
treerde koelvloeistof met schoon
kraanwater; verhouding 1:1. Gebruik
schoon kraanwater als er geen
geconcentreerde koelvloeistof voor‐
handen is. Dop goed vastdraaien.
Motor B16DTH: Zet na het starten
van de motor de verwarming gedu‐
rende ongeveer vijf minuten op de
hoogste stand en de ventilatorsnel‐
heid op de eerste stand. Zo ontsnapt
de lucht in het koelsysteem.
Koelvloeistofgehalte door een werk‐
plaats laten controleren en oorzaak
van het koelvloeistofverlies laten
verhelpen.
Stuurbekrachtigingsvloei‐ stofVoorzichtig
Zeer kleine hoeveelheden vuil‐
deeltjes kunnen schade aan de
stuurinrichtingssysteem veroorza‐
ken, waardoor het niet meer goed
werkt. Voorkom dat vuildeeltjes in
contact komen met de vloeistof‐ zijde van de reservoirdop/peilstok
of dat ze in het reservoir terecht‐
komen.
Het stuurbekrachtigingsvloeistofpeil hoeft in de regel niet te worden
gecontroleerd. Als er bij het sturen
een ongewoon geluid klinkt of als de
stuurbekrachtiging vreemd reageert,
roep dan de hulp van een werkplaats
in.

Verzorging van de auto227Sproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid goedge‐
keurde sproeiervloeistof bijvullen die
antivries bevat.
Voorzichtig
Alleen sproeiervloeistof met
voldoende antivries biedt
voldoende bescherming bij lage
temperaturen of een plotselinge
daling van de temperatuur.
Remmen
Wanneer de remvoering een mini‐
male dikte heeft, hoort u een piepend
geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 268.
Accu
De accu van de auto is onderhouds‐ vrij mits uw rijstijl zodanig is dat deaccu voldoende wordt opgeladen. Bij
korte ritten en veelvuldig starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische
verbruikers.

228Verzorging van de auto
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan vier
weken achtereen stilstaat, kan de
accu ontladen raken. Poolklem van
de minpool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging accu 3 145.
De accu ontkoppelen
Als de accu van de auto moet worden losgekoppeld (bijv. voor onderhouds‐
werkzaamheden), moet u de alarmsi‐ rene als volgt deactiveren: schakel
het contact in en uit en koppel de accu van de auto binnen 15 seconden los.
Accu vervangen
Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling van het
stop- startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐ sloten en moet de ventilatie bij de
minpool worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Vervang bij auto's met een AGM-accu
(Absorptive Glass Mat) de accu door
een andere AGM-accu.
U kunt een AGM-accu herkennen aan
het label op de accu. Wij bevelen het
gebruik aan van een originele Opel accu.
Let op
Als u een andere AGM-accu
gebruikt dan de originele Opel accu,
kunnen slechtere prestaties het
gevolg zijn.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop-startsysteem 3 159.
