OPEL ZAFIRA C 2017.25 Gebruikershandleiding (in Dutch)

Verzorging van de auto249achterwiel rechterzijde en achterwiellinkerzijde. De richtingaanwijzer in de
huidige actieve stand wordt verlicht
totdat de sensor is gekoppeld.
Raadpleeg uw werkplaats voor
onderhoud. U hebt twee minuten voor het koppelen van de positie van het
eerste wiel en vijf minuten voor het
koppelen van de positie van alle vier
de wielen. Bij het overschrijden van
deze tijd stopt het koppelen en moet u opnieuw beginnen.
De koppelingsprocedure voor de
bandenspanningssensoren is als
volgt:
1. Handrem aantrekken.
2. Schakel het contact in.
3. Op auto's met automatische versnellingsbak: zet de keuze‐hendel in P.
Bij auto's met handgeschakelde
versnellingsbak: selecteer
Neutraalstand.
4. Druk op MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig ? op het Driver Infor‐
mation Center te selecteren.5. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
6. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er
moet een bericht met een vraag
om acceptatie van het proces
verschijnen.
7. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De
claxon klinkt twee keer om aan te
geven dat de ontvanger in de
inleermodus staat.
8. Begin met de voorwiel aan de linkerzijde.
9. Zet de inleertool bij het ventiel tegen de wang van de band. Drukdaarna op de toets om de banden‐ spanningssensor te activeren. De
claxon piept ter bevestiging dat de sensoridentificatiecode aan de
positie van dit wiel is gekoppeld.
10. Ga verder met het voorwiel rechts
en herhaal de procedure zoals
beschreven in stap 9.
11. Ga verder met het achterwiel rechts en herhaal de procedure
zoals beschreven in stap 9.
12. Ga verder met het achterwiel links
en herhaal de procedure zoals
beschreven in stap 9. De claxon
klinkt twee keer ter aanduiding dat de sensoridentificatiecode aan de
linkerachterband is gekoppeld en
dat de procedure voor het koppe‐
len van de bandenspanningssen‐
soren afgesloten is.
13. Schakel het contact uit.

250Verzorging van de auto14. Breng alle vier banden op deaanbevolen bandenspanning
zoals aangegeven op het etiket
bandenspanningsinformatie.
15. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 121.

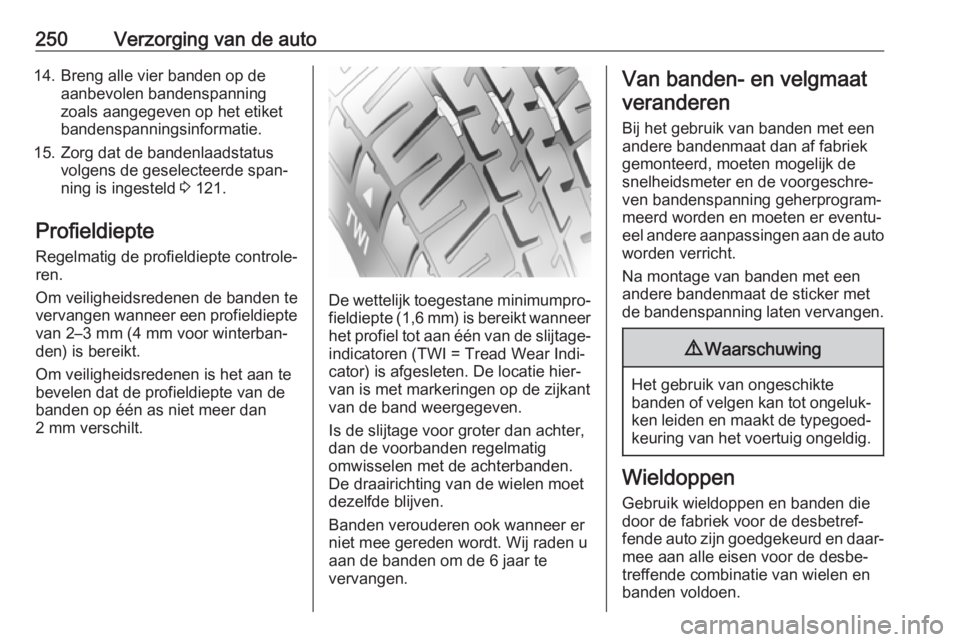

Profieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.
Om veiligheidsredenen is het aan te
bevelen dat de profieldiepte van de
banden op één as niet meer dan
2 mm verschilt.
De wettelijk toegestane minimumpro‐
fieldiepte (1,6 mm) is bereikt wanneer het profiel tot aan één van de slijtage- indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐
van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden regelmatig
omwisselen met de achterbanden. De draairichting van de wielen moet
dezelfde blijven.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de 6 jaar te vervangen.
Van banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een
andere bandenmaat de sticker met
de bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte
banden of velgen kan tot ongeluk‐ ken leiden en maakt de typegoed‐keuring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐ mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.

Verzorging van de auto251Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte
banden of wieldoppen kan tot plot‐
seling drukverlies leiden met
ongelukken als mogelijk gevolg.
Auto's met stalen velgen: Bij gebruik van wielborgmoeren mogen de wiel‐
doppen niet worden bevestigd.

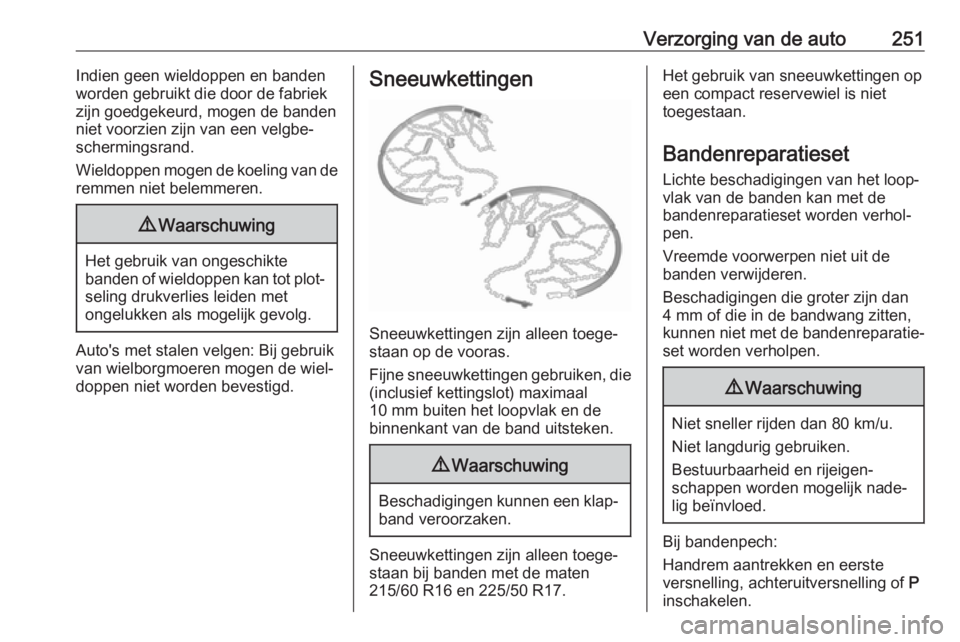

Sneeuwkettingen
Sneeuwkettingen zijn alleen toege‐
staan op de vooras.
Fijne sneeuwkettingen gebruiken, die (inclusief kettingslot) maximaal
10 mm buiten het loopvlak en de
binnenkant van de band uitsteken.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn alleen toege‐
staan bij banden met de maten
215/60 R16 en 225/50 R17.
Het gebruik van sneeuwkettingen op
een compact reservewiel is niet
toegestaan.
Bandenreparatieset Lichte beschadigingen van het loop‐
vlak van de banden kan met de
bandenreparatieset worden verhol‐
pen.
Vreemde voorwerpen niet uit de
banden verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐
set worden verholpen.9 Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij bandenpech:
Handrem aantrekken en eerste
versnelling, achteruitversnelling of P
inschakelen.

252Verzorging van de auto

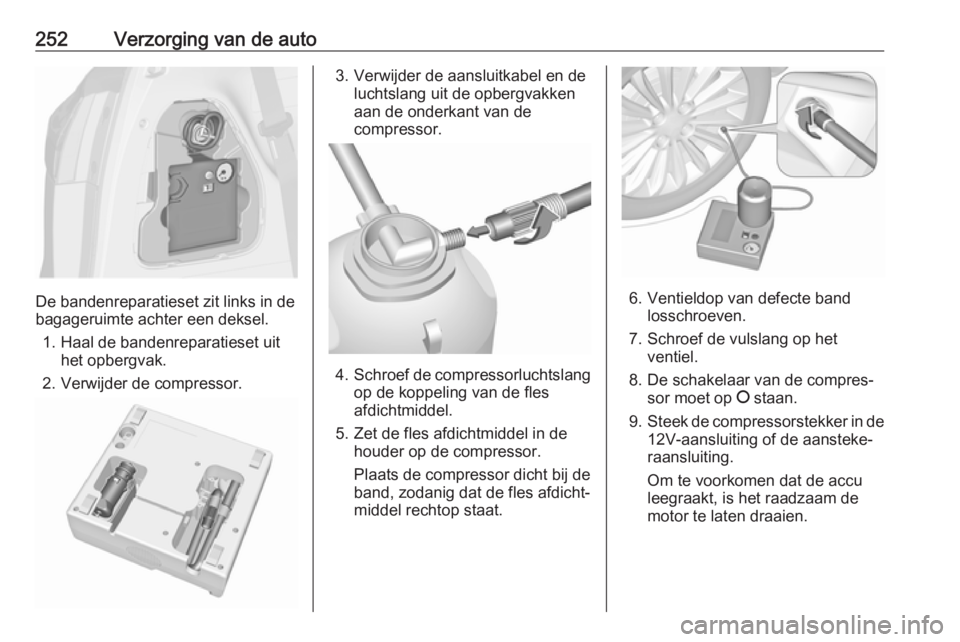

De bandenreparatieset zit links in de
bagageruimte achter een deksel.
1. Haal de bandenreparatieset uit het opbergvak.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel en de luchtslang uit de opbergvakken
aan de onderkant van de compressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles
afdichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dicht bij de
band, zodanig dat de fles afdicht‐
middel rechtop staat.
6. Ventieldop van defecte band losschroeven.
7. Schroef de vulslang op het ventiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V-aansluiting of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de
motor te laten draaien.

Verzorging van de auto253

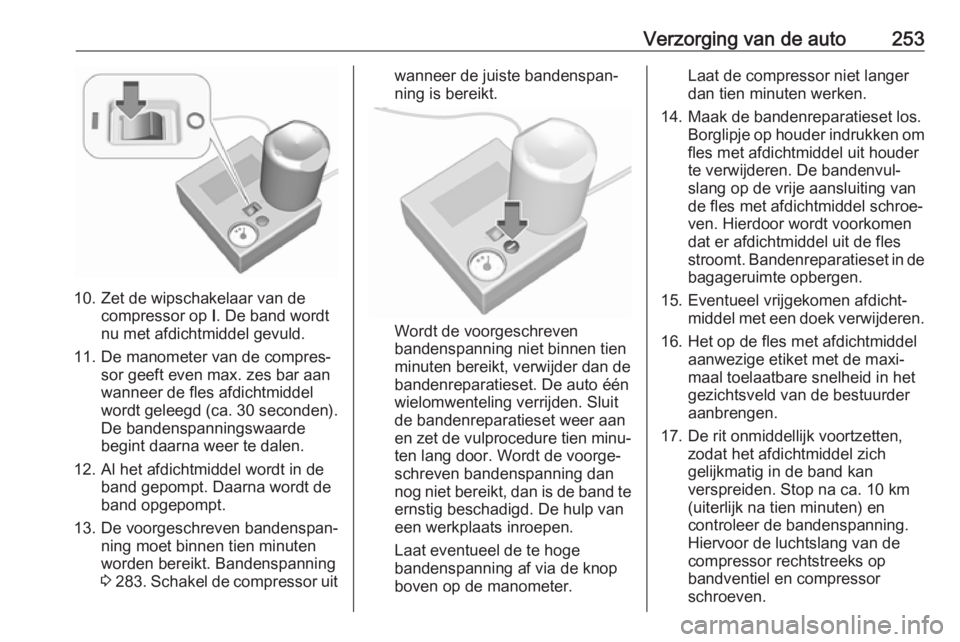

10. Zet de wipschakelaar van decompressor op I. De band wordt
nu met afdichtmiddel gevuld.
11. De manometer van de compres‐ sor geeft even max. zes bar aan
wanneer de fles afdichtmiddel
wordt geleegd (ca. 30 seconden).
De bandenspanningswaarde
begint daarna weer te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen tien minuten
worden bereikt. Bandenspanning
3 283 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.
Wordt de voorgeschreven
bandenspanning niet binnen tien
minuten bereikt, verwijder dan de
bandenreparatieset. De auto één
wielomwenteling verrijden. Sluit
de bandenreparatieset weer aan
en zet de vulprocedure tien minu‐
ten lang door. Wordt de voorge‐
schreven bandenspanning dan
nog niet bereikt, dan is de band te ernstig beschadigd. De hulp van
een werkplaats inroepen.
Laat eventueel de te hoge
bandenspanning af via de knop
boven op de manometer.
Laat de compressor niet langer
dan tien minuten werken.
14. Maak de bandenreparatieset los. Borglipje op houder indrukken om
fles met afdichtmiddel uit houder
te verwijderen. De bandenvul‐
slang op de vrije aansluiting van
de fles met afdichtmiddel schroe‐
ven. Hierdoor wordt voorkomen
dat er afdichtmiddel uit de fles
stroomt. Bandenreparatieset in de bagageruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
17. De rit onmiddellijk voortzetten, zodat het afdichtmiddel zich
gelijkmatig in de band kan
verspreiden. Stop na ca. 10 km
(uiterlijk na tien minuten) en
controleer de bandenspanning.
Hiervoor de luchtslang van de
compressor rechtstreeks op
bandventiel en compressor
schroeven.

254Verzorging van de auto

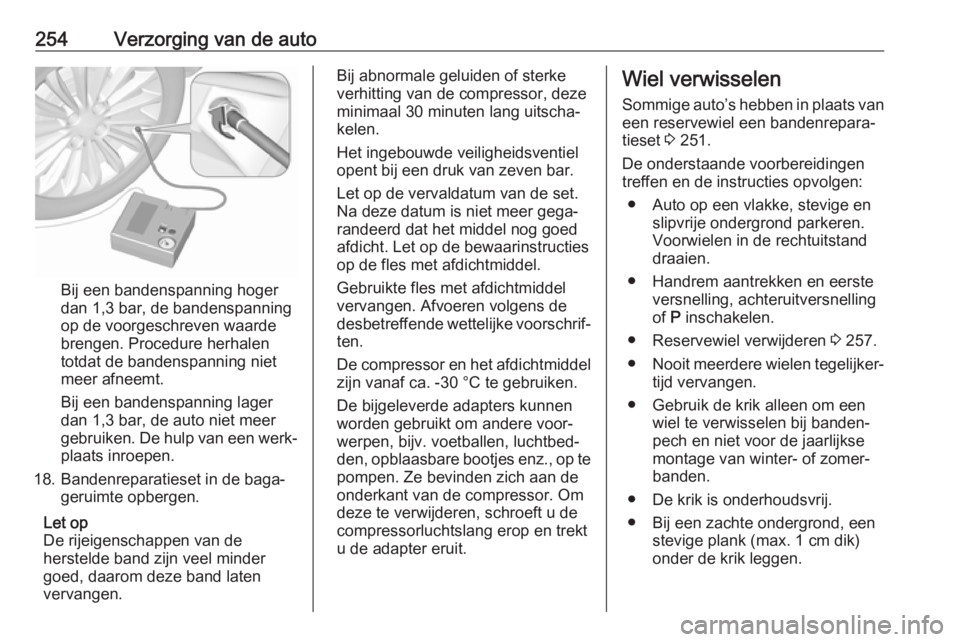

Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen
totdat de bandenspanning niet
meer afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer
gebruiken. De hulp van een werk‐
plaats inroepen.
18. Bandenreparatieset in de baga‐ geruimte opbergen.
Let op
De rijeigenschappen van de
herstelde band zijn veel minder
goed, daarom deze band laten
vervangen.
Bij abnormale geluiden of sterke
verhitting van de compressor, deze
minimaal 30 minuten lang uitscha‐
kelen.
Het ingebouwde veiligheidsventiel
opent bij een druk van zeven bar.
Let op de vervaldatum van de set.
Na deze datum is niet meer gega‐
randeerd dat het middel nog goed
afdicht. Let op de bewaarinstructies op de fles met afdichtmiddel.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐ ten.
De compressor en het afdichtmiddel zijn vanaf ca. -30 °C te gebruiken.
De bijgeleverde adapters kunnen
worden gebruikt om andere voor‐
werpen, bijv. voetballen, luchtbed‐
den, opblaasbare bootjes enz., op te pompen. Ze bevinden zich aan de
onderkant van de compressor. Om
deze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.Wiel verwisselen
Sommige auto’s hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 251.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Auto op een vlakke, stevige en slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
● Handrem aantrekken en eerste versnelling, achteruitversnelling
of P inschakelen.
● Reservewiel verwijderen 3 257.
● Nooit meerdere wielen tegelijker‐
tijd vervangen.
● Gebruik de krik alleen om een wiel te verwisselen bij banden‐
pech en niet voor de jaarlijkse
montage van winter- of zomer‐
banden.
● De krik is onderhoudsvrij.
● Bij een zachte ondergrond, een stevige plank (max. 1 cm dik)
onder de krik leggen.

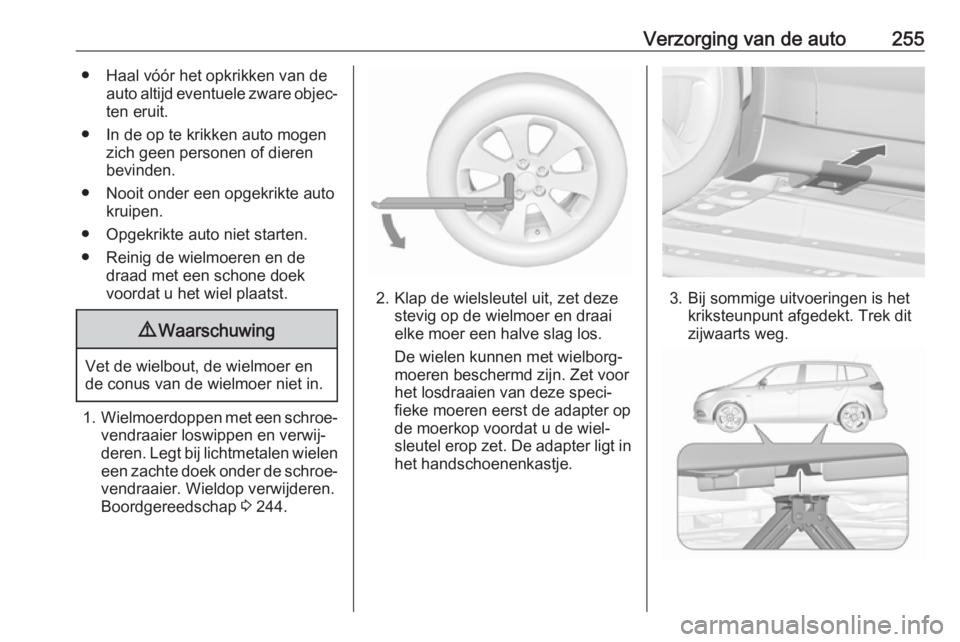

Verzorging van de auto255● Haal vóór het opkrikken van deauto altijd eventuele zware objec‐
ten eruit.
● In de op te krikken auto mogen zich geen personen of dieren
bevinden.
● Nooit onder een opgekrikte auto kruipen.
● Opgekrikte auto niet starten.
● Reinig de wielmoeren en de draad met een schone doek
voordat u het wiel plaatst.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren. Legt bij lichtmetalen wielen
een zachte doek onder de schroe‐ vendraaier. Wieldop verwijderen.
Boordgereedschap 3 244.
2. Klap de wielsleutel uit, zet deze
stevig op de wielmoer en draai
elke moer een halve slag los.
De wielen kunnen met wielborg‐
moeren beschermd zijn. Zet voor
het losdraaien van deze speci‐
fieke moeren eerst de adapter op de moerkop voordat u de wiel‐
sleutel erop zet. De adapter ligt in
het handschoenenkastje.3. Bij sommige uitvoeringen is het kriksteunpunt afgedekt. Trek dit
zijwaarts weg.

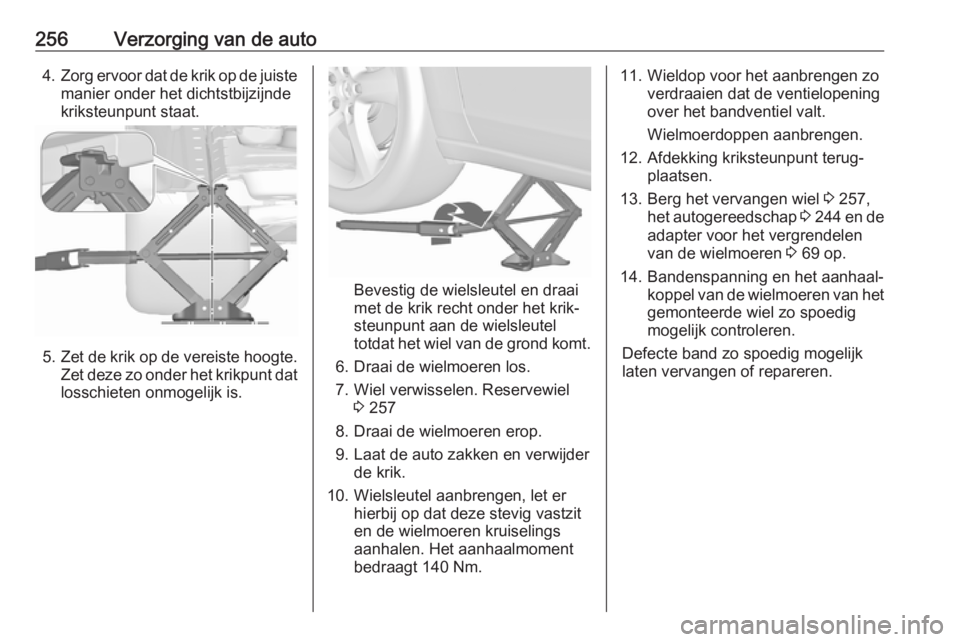

256Verzorging van de auto4.Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
5. Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat losschieten onmogelijk is.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel
totdat het wiel van de grond komt.
6. Draai de wielmoeren los.
7. Wiel verwisselen. Reservewiel 3 257
8. Draai de wielmoeren erop.
9. Laat de auto zakken en verwijder de krik.
10. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruiselings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.
11. Wieldop voor het aanbrengen zo verdraaien dat de ventielopeningover het bandventiel valt.
Wielmoerdoppen aanbrengen.
12. Afdekking kriksteunpunt terug‐ plaatsen.
13. Berg het vervangen wiel 3 257,
het autogereedschap 3 244 en de
adapter voor het vergrendelen
van de wielmoeren 3 69 op.
14. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig
mogelijk controleren.
Defecte band zo spoedig mogelijk
laten vervangen of repareren.

Verzorging van de auto257Kriksteunpunt voor hefplatform
De positie van de achterste arm van
het hefplatform centraal onder de uitsparing van de dorpel.
De positie van de voorste arm van het
hefplatform aan de onderzijde van de auto.
Reservewiel
Sommige auto’s hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 251.
Bij het aanbrengen van een reserve‐
wiel met een andere maat dan de
andere wielen kan het wiel worden
beschouwd als een tijdelijk reserve‐
wiel en gelden de betreffende maxi‐
mumsnelheden, zelfs als dit niet door een label wordt aangegeven. Raad‐
pleeg een werkplaats voor informatie
over de geldende maximumsnelheid.
Het reservewiel heeft een stalen velg.Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Het reservewiel bevindt zich in een
houder onder de vloerplaat.
1. Opbergvak voor boordgereed‐ schap in de bagageruimte openen
3 244.
2. Verwijder beide doppen boven de
zeskantige bouten.
3. Plaats de wielsleutel op één zeskantbout en draai hem naar
links tot u weerstand voelt.
4. Doe hetzelfde met de andere zeskantige bout.

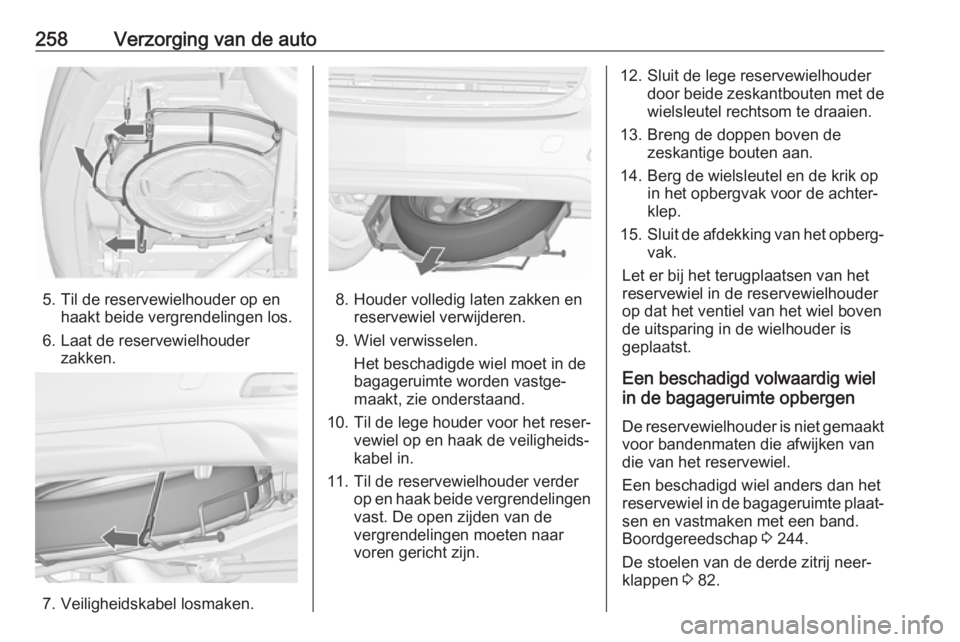

258Verzorging van de auto
5. Til de reservewielhouder op enhaakt beide vergrendelingen los.
6. Laat de reservewielhouder zakken.
7. Veiligheidskabel losmaken.
8. Houder volledig laten zakken en reservewiel verwijderen.
9. Wiel verwisselen. Het beschadigde wiel moet in de
bagageruimte worden vastge‐
maakt, zie onderstaand.
10. Til de lege houder voor het reser‐ vewiel op en haak de veiligheids‐
kabel in.
11. Til de reservewielhouder verder op en haak beide vergrendelingenvast. De open zijden van de
vergrendelingen moeten naar
voren gericht zijn.
12. Sluit de lege reservewielhouder door beide zeskantbouten met de
wielsleutel rechtsom te draaien.
13. Breng de doppen boven de zeskantige bouten aan.
14. Berg de wielsleutel en de krik op in het opbergvak voor de achter‐
klep.
15. Sluit de afdekking van het opberg‐
vak.
Let er bij het terugplaatsen van het reservewiel in de reservewielhouder
op dat het ventiel van het wiel boven
de uitsparing in de wielhouder is
geplaatst.
Een beschadigd volwaardig wiel
in de bagageruimte opbergen
De reservewielhouder is niet gemaakt voor bandenmaten die afwijken vandie van het reservewiel.
Een beschadigd wiel anders dan het
reservewiel in de bagageruimte plaat‐
sen en vastmaken met een band.
Boordgereedschap 3 244.
De stoelen van de derde zitrij neer‐
klappen 3 82.
