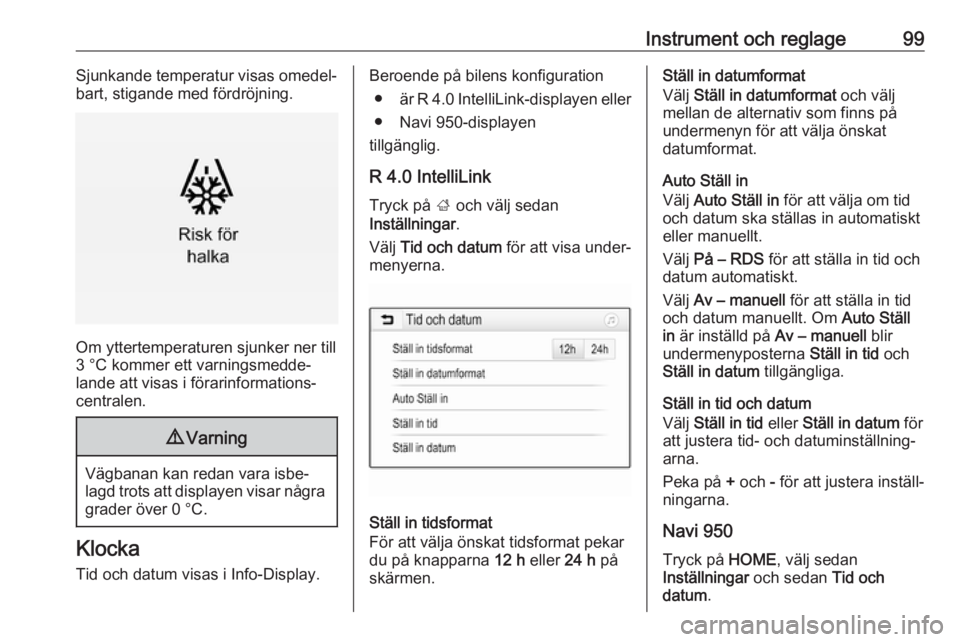

Instrument och reglage99Sjunkande temperatur visas omedel‐
bart, stigande med fördröjning.
Om yttertemperaturen sjunker ner till
3 °C kommer ett varningsmedde‐
lande att visas i förarinformations‐
centralen.
9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Tid och datum visas i Info-Display.
Beroende på bilens konfiguration ● är R 4.0 IntelliLink-displayen eller
● Navi 950-displayen
tillgänglig.
R 4.0 IntelliLink
Tryck på ; och välj sedan
Inställningar .
Välj Tid och datum för att visa under‐
menyerna.
Ställ in tidsformat
För att välja önskat tidsformat pekar
du på knapparna 12 h eller 24 h på
skärmen.
Ställ in datumformat
Välj Ställ in datumformat och välj
mellan de alternativ som finns på
undermenyn för att välja önskat
datumformat.
Auto Ställ in
Välj Auto Ställ in för att välja om tid
och datum ska ställas in automatiskt
eller manuellt.
Välj På – RDS för att ställa in tid och
datum automatiskt.
Välj Av – manuell för att ställa in tid
och datum manuellt. Om Auto Ställ
in är inställd på Av – manuell blir
undermenyposterna Ställ in tid och
Ställ in datum tillgängliga.
Ställ in tid och datum
Välj Ställ in tid eller Ställ in datum för
att justera tid- och datuminställning‐
arna.
Peka på + och - för att justera inställ‐
ningarna.
Navi 950
Tryck på HOME, välj sedan
Inställningar och sedan Tid och
datum .

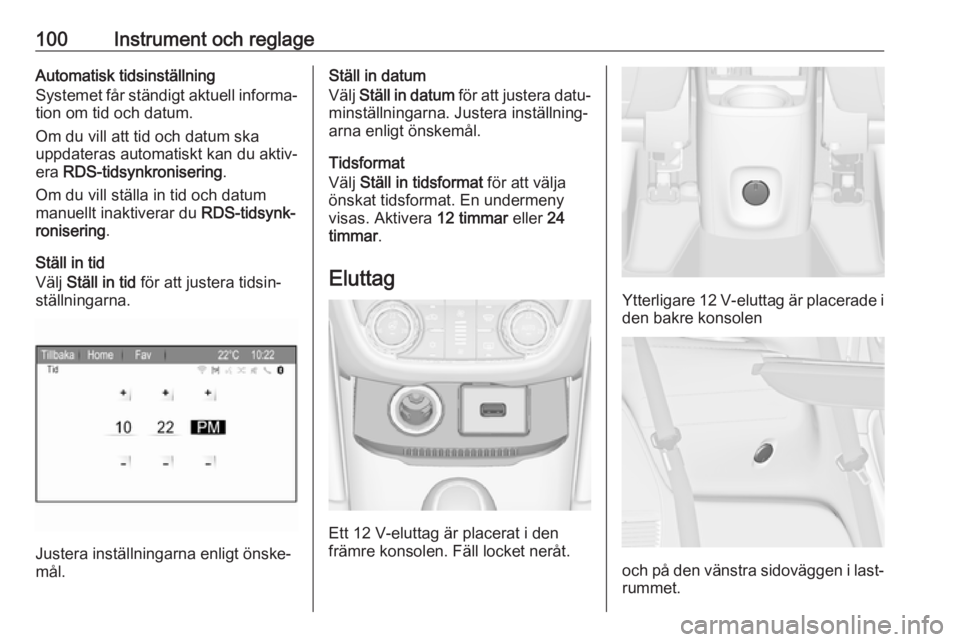

100Instrument och reglageAutomatisk tidsinställning
Systemet får ständigt aktuell informa‐ tion om tid och datum.
Om du vill att tid och datum ska
uppdateras automatiskt kan du aktiv‐
era RDS-tidsynkronisering .
Om du vill ställa in tid och datum manuellt inaktiverar du RDS-tidsynk‐
ronisering .
Ställ in tid
Välj Ställ in tid för att justera tidsin‐
ställningarna.
Justera inställningarna enligt önske‐
mål.
Ställ in datum
Välj Ställ in datum för att justera datu‐
minställningarna. Justera inställning‐ arna enligt önskemål.
Tidsformat
Välj Ställ in tidsformat för att välja
önskat tidsformat. En undermeny
visas. Aktivera 12 timmar eller 24
timmar .
Eluttag
Ett 12 V-eluttag är placerat i den
främre konsolen. Fäll locket neråt.
Ytterligare 12 V-eluttag är placerade i
den bakre konsolen
och på den vänstra sidoväggen i last‐
rummet.

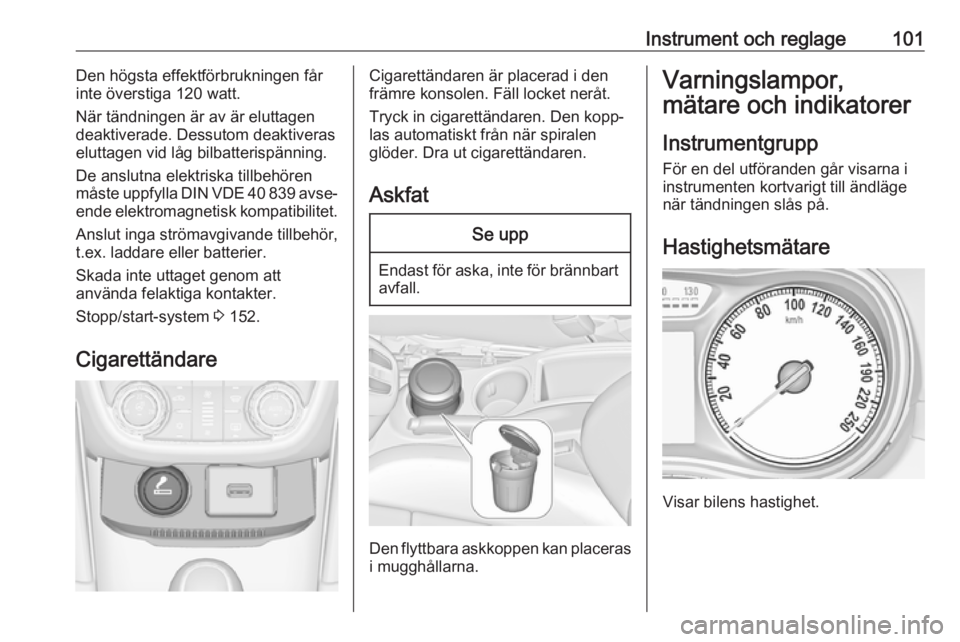

Instrument och reglage101Den högsta effektförbrukningen får
inte överstiga 120 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 avse‐
ende elektromagnetisk kompatibilitet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att
använda felaktiga kontakter.
Stopp/start-system 3 152.
CigarettändareCigarettändaren är placerad i den
främre konsolen. Fäll locket neråt.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbart avfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.
Varningslampor,
mätare och indikatorer
Instrumentgrupp
För en del utföranden går visarna i instrumenten kortvarigt till ändläge
när tändningen slås på.
Hastighetsmätare
Visar bilens hastighet.

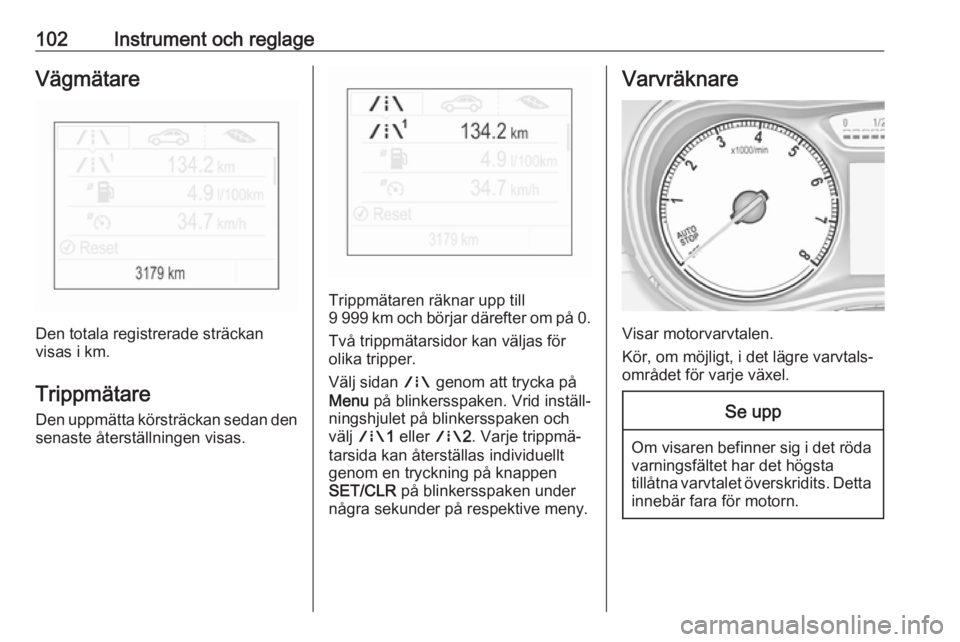

102Instrument och reglageVägmätare
Den totala registrerade sträckan
visas i km.
Trippmätare
Den uppmätta körsträckan sedan den senaste återställningen visas.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
Två trippmätarsidor kan väljas för
olika tripper.
Välj sidan ; genom att trycka på
Menu på blinkersspaken. Vrid inställ‐
ningshjulet på blinkersspaken och
välj ; 1 eller ;2. Varje trippmä‐
tarsida kan återställas individuellt
genom en tryckning på knappen
SET/CLR på blinkersspaken under
några sekunder på respektive meny.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.

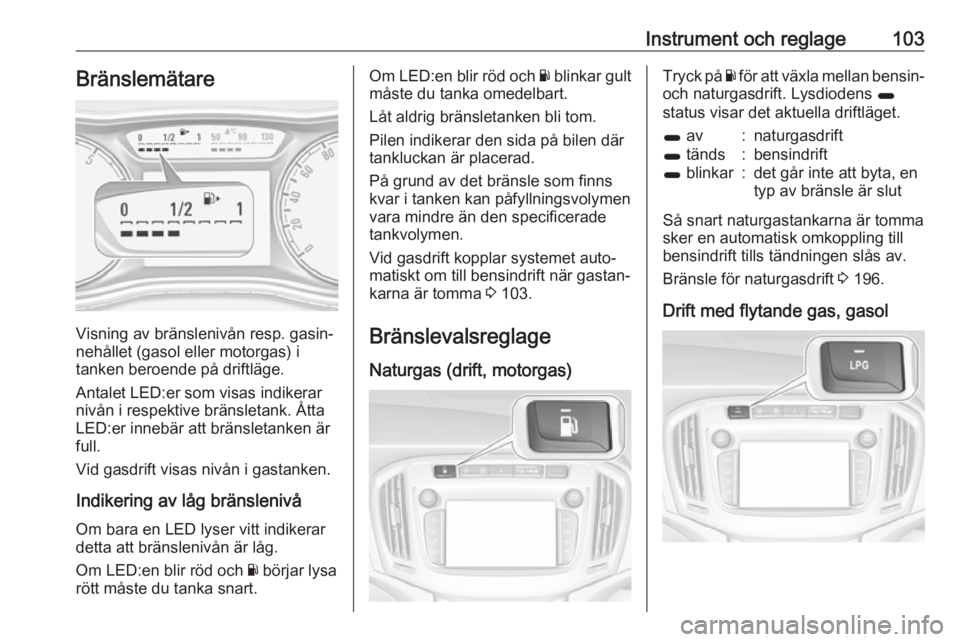

Instrument och reglage103Bränslemätare
Visning av bränslenivån resp. gasin‐
nehållet (gasol eller motorgas) i
tanken beroende på driftläge.
Antalet LED:er som visas indikerar
nivån i respektive bränsletank. Åtta LED:er innebär att bränsletanken är
full.
Vid gasdrift visas nivån i gastanken.
Indikering av låg bränslenivå
Om bara en LED lyser vitt indikerar
detta att bränslenivån är låg.
Om LED:en blir röd och Y börjar lysa
rött måste du tanka snart.
Om LED:en blir röd och Y blinkar gult
måste du tanka omedelbart.
Låt aldrig bränsletanken bli tom.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Vid gasdrift kopplar systemet auto‐
matiskt om till bensindrift när gastan‐
karna är tomma 3 103.
Bränslevalsreglage Naturgas (drift, motorgas)Tryck på Y för att växla mellan bensin-
och naturgasdrift. Lysdiodens 1
status visar det aktuella driftläget.1 av:naturgasdrift1 tänds:bensindrift1 blinkar:det går inte att byta, en
typ av bränsle är slut
Så snart naturgastankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för naturgasdrift 3 196.
Drift med flytande gas, gasol

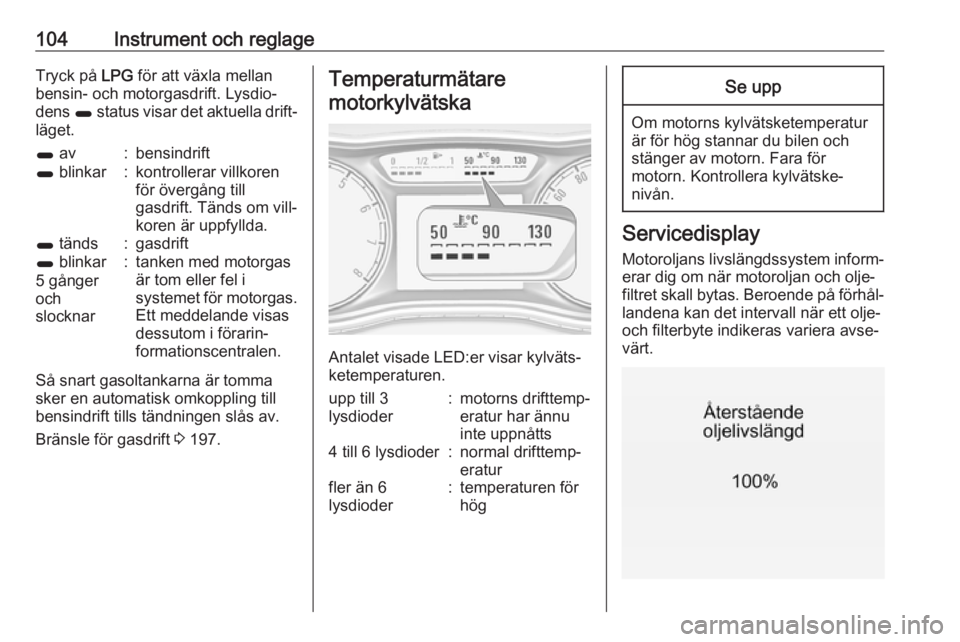

104Instrument och reglageTryck på LPG för att växla mellan
bensin- och motorgasdrift. Lysdio‐
dens 1 status visar det aktuella drift‐
läget.1 av:bensindrift1 blinkar:kontrollerar villkoren
för övergång till
gasdrift. Tänds om vill‐
koren är uppfyllda.1 tänds:gasdrift1 blinkar
5 gånger
och
slocknar:tanken med motorgas
är tom eller fel i
systemet för motorgas.
Ett meddelande visas
dessutom i förarin‐
formationscentralen.
Så snart gasoltankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för gasdrift 3 197.
Temperaturmätare
motorkylvätska
Antalet visade LED:er visar kylväts‐
ketemperaturen.
upp till 3
lysdioder:motorns drifttemp‐
eratur har ännu
inte uppnåtts4 till 6 lysdioder:normal drifttemp‐
eraturfler än 6
lysdioder:temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.

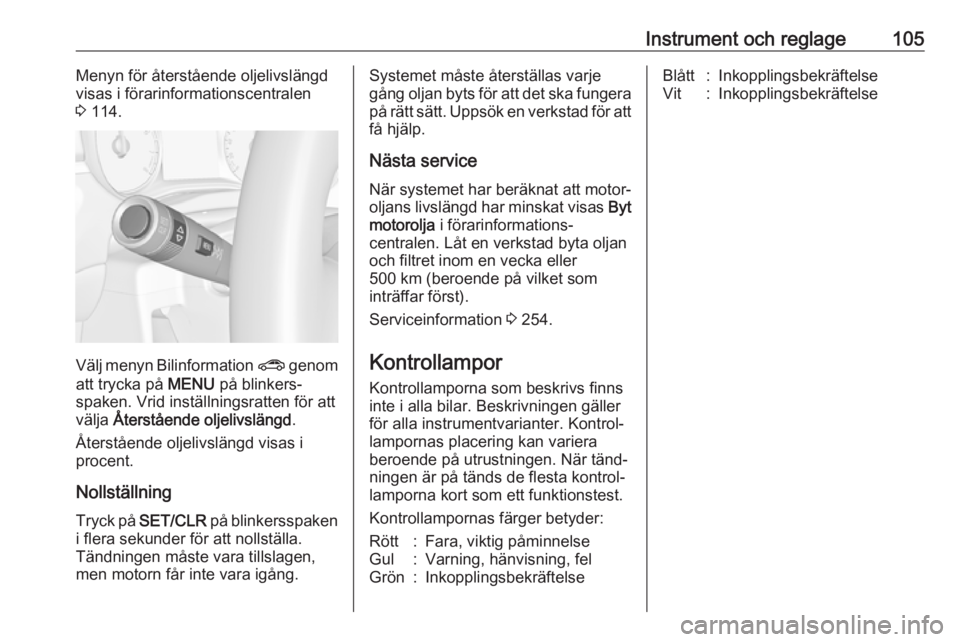

Instrument och reglage105Menyn för återstående oljelivslängd
visas i förarinformationscentralen
3 114.
Välj menyn Bilinformation ? genom
att trycka på MENU på blinkers‐
spaken. Vrid inställningsratten för att
välja Återstående oljelivslängd .
Återstående oljelivslängd visas i
procent.
Nollställning Tryck på SET/CLR på blinkersspaken
i flera sekunder för att nollställa.
Tändningen måste vara tillslagen, men motorn får inte vara igång.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja i förarinformations‐
centralen. Låt en verkstad byta oljan
och filtret inom en vecka eller
500 km (beroende på vilket som
inträffar först).
Serviceinformation 3 254.
Kontrollampor
Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera
beroende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.
Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, felGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse

106Instrument och reglageKontrollampor i instrumentgruppen

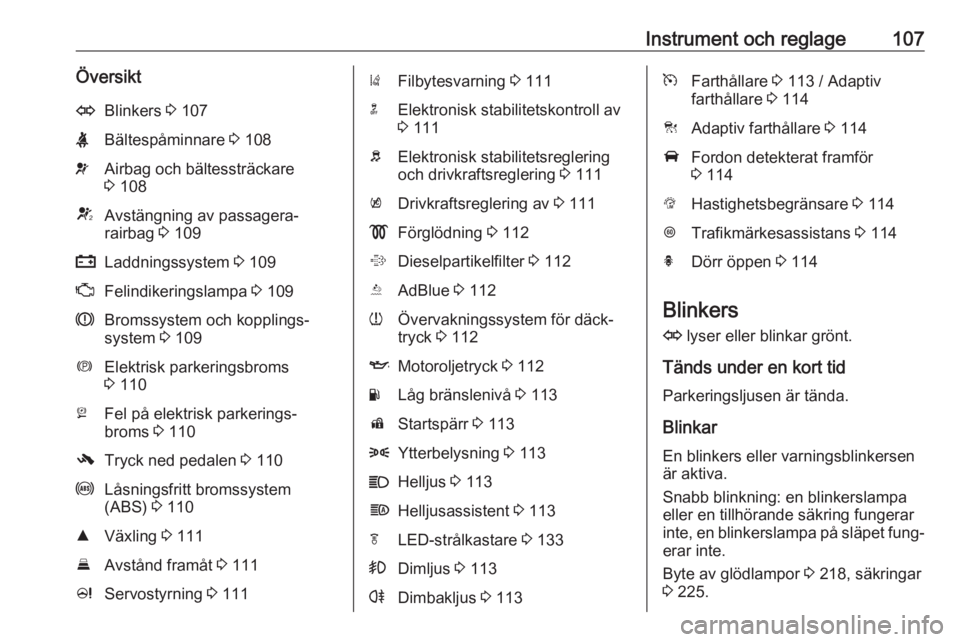

Instrument och reglage107ÖversiktOBlinkers 3 107XBältespåminnare 3 108vAirbag och bältessträckare
3 108VAvstängning av passagera‐
rairbag 3 109pLaddningssystem 3 109ZFelindikeringslampa 3 109RBromssystem och kopplings‐
system 3 109mElektrisk parkeringsbroms
3 110jFel på elektrisk parkerings‐
broms 3 110-Tryck ned pedalen 3 110uLåsningsfritt bromssystem
(ABS) 3 110RVäxling 3 111EAvstånd framåt 3 111cServostyrning 3 111)Filbytesvarning 3 111nElektronisk stabilitetskontroll av
3 111bElektronisk stabilitetsreglering
och drivkraftsreglering 3 111kDrivkraftsreglering av 3 111!Förglödning 3 112%Dieselpartikelfilter 3 112YAdBlue 3 112wÖvervakningssystem för däck‐
tryck 3 112IMotoroljetryck 3 112YLåg bränslenivå 3 113dStartspärr 3 1138Ytterbelysning 3 113CHelljus 3 113fHelljusassistent 3 113fLED-strålkastare 3 133>Dimljus 3 113rDimbakljus 3 113mFarthållare 3 113 / Adaptiv
farthållare 3 114CAdaptiv farthållare 3 114AFordon detekterat framför
3 114LHastighetsbegränsare 3 114LTrafikmärkesassistans 3 114hDörr öppen 3 114
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐ erar inte.
Byte av glödlampor 3 218, säkringar
3 225.

108Instrument och reglageBlinkers 3 134.
Bältespåminnare Bältespåminnare för framsätena
X för förarsätet eller främre passag‐
erarsätet lyser eller blinkar rött i
instrumentgruppen.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Påtagning av säkerhetsbältet 3 49.Status för baksätenas
säkerhetsbälten
X tänds eller blinkar vitt eller grått i
förarinformationscentralen när
motorn har startat.
Lyser vitt
Säkerhetsbältet är inte låst.
Lyser grått
Säkerhetsbältet har låts.
Blinkar vitt eller grått
Ett låst säkerhetsbälte har låsts upp.
Påtagning av säkerhetsbältet 3 49.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser
kontrollampan i cirka fyra sekunder.
Om den inte tänds, inte släcks efter
fyra sekunder eller tänds under
körning, är det fel på airbagsystemet.
Uppsök en verkstad för att få hjälp.
Airbags och bältessträckarna kanske
inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad
åtgärda orsaken till störningen.
Bältessträckare, airbagsystem 3 48,
3 52.
