OPEL ZAFIRA C 2017.25 Instruktionsbok

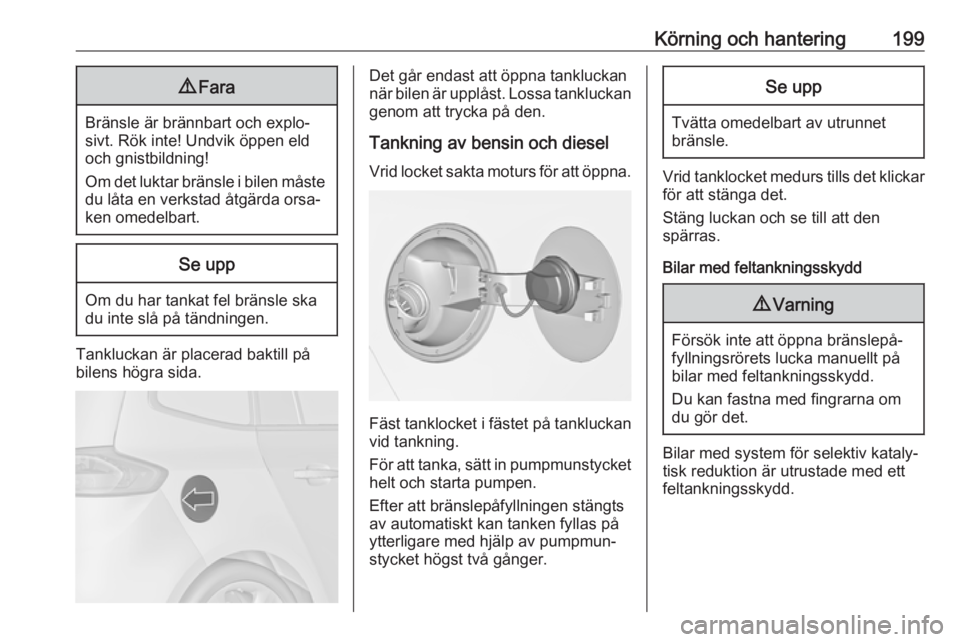

Körning och hantering1999Fara
Bränsle är brännbart och explo‐
sivt. Rök inte! Undvik öppen eld
och gnistbildning!
Om det luktar bränsle i bilen måste
du låta en verkstad åtgärda orsa‐
ken omedelbart.
Se upp
Om du har tankat fel bränsle ska
du inte slå på tändningen.
Tankluckan är placerad baktill på
bilens högra sida.
Det går endast att öppna tankluckan
när bilen är upplåst. Lossa tankluckan
genom att trycka på den.
Tankning av bensin och diesel
Vrid locket sakta moturs för att öppna.
Fäst tanklocket i fästet på tankluckan vid tankning.
För att tanka, sätt in pumpmunstycket
helt och starta pumpen.
Efter att bränslepåfyllningen stängts
av automatiskt kan tanken fyllas på
ytterligare med hjälp av pumpmun‐
stycket högst två gånger.
Se upp
Tvätta omedelbart av utrunnet
bränsle.
Vrid tanklocket medurs tills det klickar
för att stänga det.
Stäng luckan och se till att den
spärras.
Bilar med feltankningsskydd
9 Varning
Försök inte att öppna bränslepå‐
fyllningsrörets lucka manuellt på
bilar med feltankningsskydd.
Du kan fastna med fingrarna om
du gör det.
Bilar med system för selektiv kataly‐
tisk reduktion är utrustade med ett
feltankningsskydd.

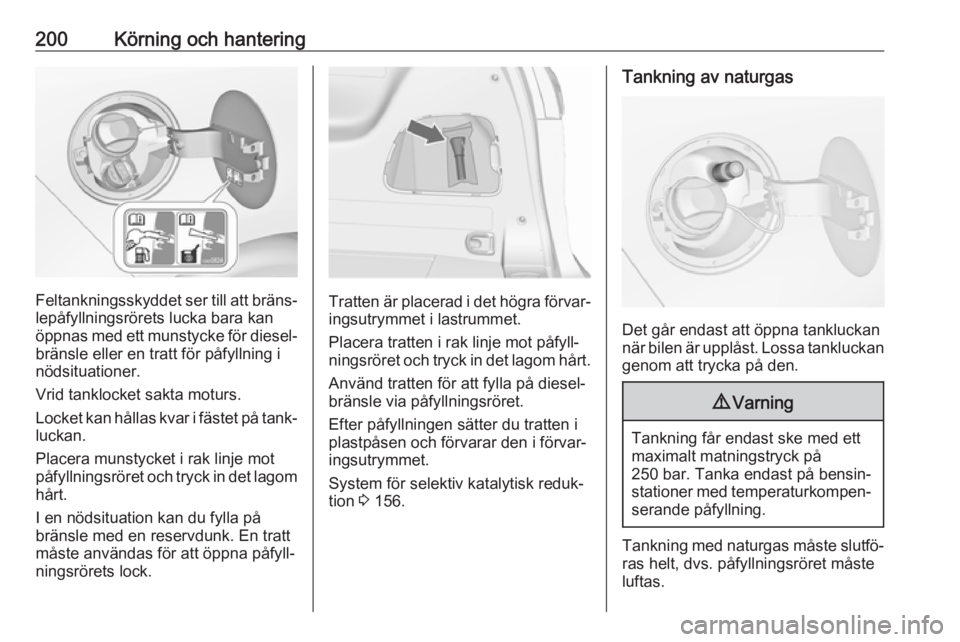

200Körning och hantering
Feltankningsskyddet ser till att bräns‐
lepåfyllningsrörets lucka bara kan
öppnas med ett munstycke för diesel‐ bränsle eller en tratt för påfyllning i
nödsituationer.
Vrid tanklocket sakta moturs.
Locket kan hållas kvar i fästet på tank‐
luckan.
Placera munstycket i rak linje mot
påfyllningsröret och tryck in det lagom hårt.
I en nödsituation kan du fylla på
bränsle med en reservdunk. En tratt
måste användas för att öppna påfyll‐
ningsrörets lock.Tratten är placerad i det högra förvar‐
ingsutrymmet i lastrummet.
Placera tratten i rak linje mot påfyll‐
ningsröret och tryck in det lagom hårt.
Använd tratten för att fylla på diesel‐
bränsle via påfyllningsröret.
Efter påfyllningen sätter du tratten i plastpåsen och förvarar den i förvar‐
ingsutrymmet.
System för selektiv katalytisk reduk‐ tion 3 156.
Tankning av naturgas
Det går endast att öppna tankluckan
när bilen är upplåst. Lossa tankluckan
genom att trycka på den.
9 Varning
Tankning får endast ske med ett
maximalt matningstryck på
250 bar. Tanka endast på bensin‐
stationer med temperaturkompen‐ serande påfyllning.
Tankning med naturgas måste slutfö‐ ras helt, dvs. påfyllningsröret måste
luftas.

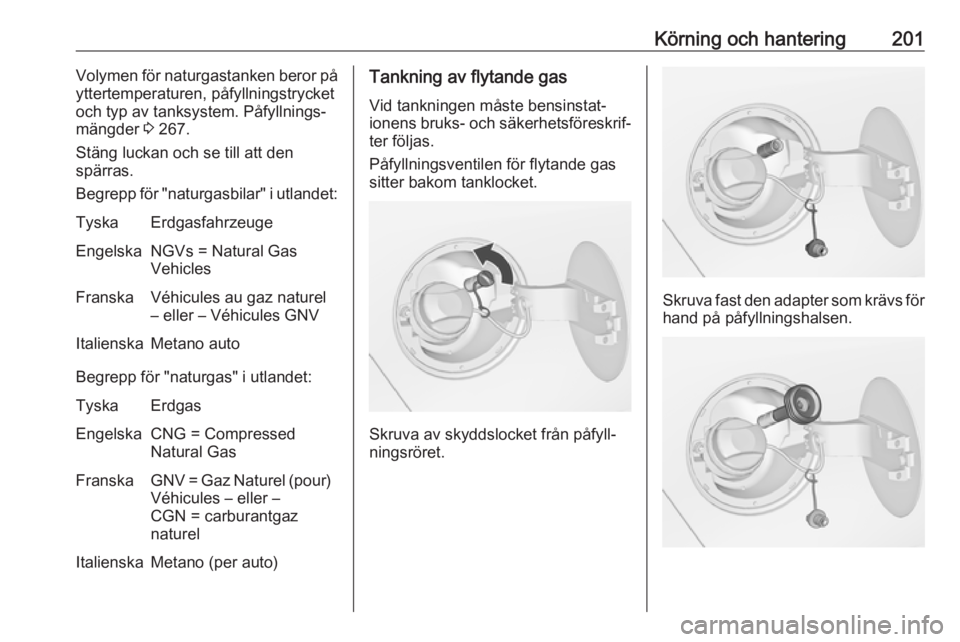

Körning och hantering201Volymen för naturgastanken beror på
yttertemperaturen, påfyllningstrycket
och typ av tanksystem. Påfyllnings‐
mängder 3 267.
Stäng luckan och se till att den spärras.
Begrepp för "naturgasbilar" i utlandet:TyskaErdgasfahrzeugeEngelskaNGVs = Natural Gas
VehiclesFranskaVéhicules au gaz naturel
– eller – Véhicules GNVItalienskaMetano auto
Begrepp för "naturgas" i utlandet:
TyskaErdgasEngelskaCNG = Compressed
Natural GasFranskaGNV = Gaz Naturel (pour) Véhicules – eller –
CGN = carburantgaz
naturelItalienskaMetano (per auto)Tankning av flytande gas
Vid tankningen måste bensinstat‐
ionens bruks- och säkerhetsföreskrif‐
ter följas.
Påfyllningsventilen för flytande gas
sitter bakom tanklocket.
Skruva av skyddslocket från påfyll‐
ningsröret.
Skruva fast den adapter som krävs för hand på påfyllningshalsen.

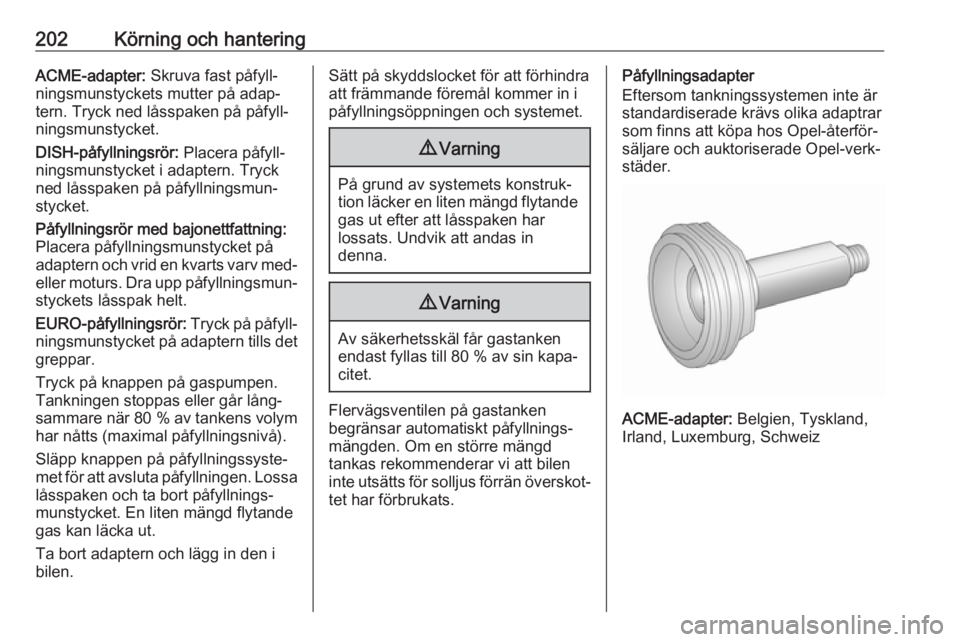

202Körning och hanteringACME-adapter: Skruva fast påfyll‐
ningsmunstyckets mutter på adap‐
tern. Tryck ned låsspaken på påfyll‐
ningsmunstycket.
DISH-påfyllningsrör: Placera påfyll‐
ningsmunstycket i adaptern. Tryck ned låsspaken på påfyllningsmun‐
stycket.
Påfyllningsrör med bajonettfattning:
Placera påfyllningsmunstycket på
adaptern och vrid en kvarts varv med-
eller moturs. Dra upp påfyllningsmun‐
styckets låsspak helt.
EURO-påfyllningsrör: Tryck på påfyll‐
ningsmunstycket på adaptern tills det greppar.
Tryck på knappen på gaspumpen.
Tankningen stoppas eller går lång‐
sammare när 80 % av tankens volym
har nåtts (maximal påfyllningsnivå).
Släpp knappen på påfyllningssyste‐
met för att avsluta påfyllningen. Lossa
låsspaken och ta bort påfyllnings‐
munstycket. En liten mängd flytande
gas kan läcka ut.
Ta bort adaptern och lägg in den i
bilen.Sätt på skyddslocket för att förhindra
att främmande föremål kommer in i
påfyllningsöppningen och systemet.9 Varning
På grund av systemets konstruk‐
tion läcker en liten mängd flytande gas ut efter att låsspaken har
lossats. Undvik att andas in
denna.
9 Varning
Av säkerhetsskäl får gastanken
endast fyllas till 80 % av sin kapa‐ citet.
Flervägsventilen på gastanken
begränsar automatiskt påfyllnings‐
mängden. Om en större mängd
tankas rekommenderar vi att bilen
inte utsätts för solljus förrän överskot‐ tet har förbrukats.
Påfyllningsadapter
Eftersom tankningssystemen inte är
standardiserade krävs olika adaptrar som finns att köpa hos Opel-återför‐
säljare och auktoriserade Opel-verk‐
städer.
ACME-adapter: Belgien, Tyskland,
Irland, Luxemburg, Schweiz

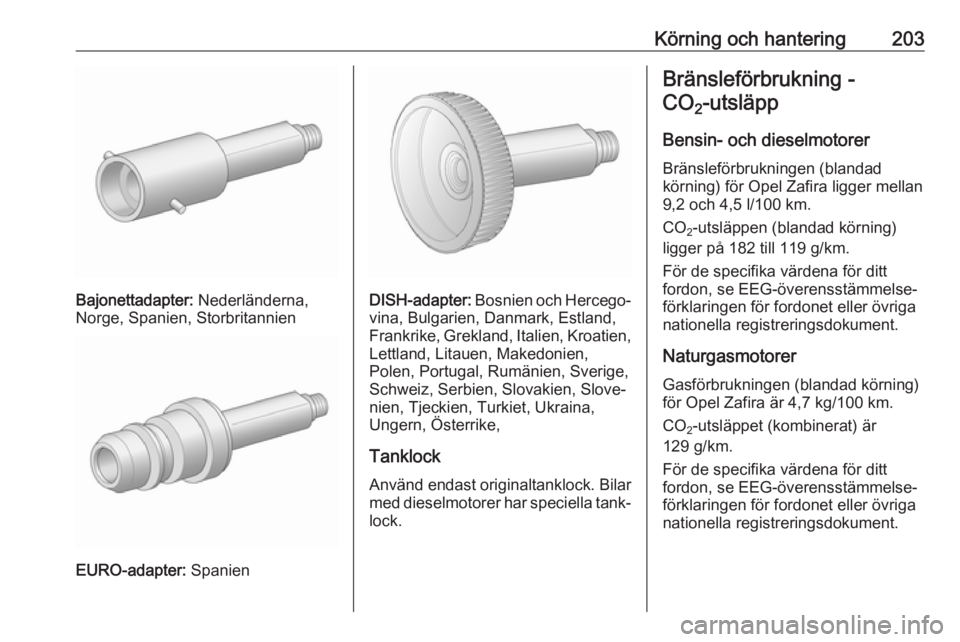

Körning och hantering203
Bajonettadapter: Nederländerna,
Norge, Spanien, Storbritannien
EURO-adapter: Spanien
DISH-adapter: Bosnien och Hercego‐
vina, Bulgarien, Danmark, Estland,
Frankrike, Grekland, Italien, Kroatien,
Lettland, Litauen, Makedonien,
Polen, Portugal, Rumänien, Sverige,
Schweiz, Serbien, Slovakien, Slove‐
nien, Tjeckien, Turkiet, Ukraina,
Ungern, Österrike,
Tanklock
Använd endast originaltanklock. Bilar med dieselmotorer har speciella tank‐
lock.
Bränsleförbrukning -
CO 2-utsläpp
Bensin- och dieselmotorer Bränsleförbrukningen (blandad
körning) för Opel Zafira ligger mellan
9,2 och 4,5 l/100 km.
CO 2-utsläppen (blandad körning)
ligger på 182 till 119 g/km.
För de specifika värdena för ditt
fordon, se EEG-överensstämmelse‐
förklaringen för fordonet eller övriga
nationella registreringsdokument.
Naturgasmotorer
Gasförbrukningen (blandad körning)
för Opel Zafira är 4,7 kg/100 km.
CO 2-utsläppet (kombinerat) är
129 g/km.
För de specifika värdena för ditt
fordon, se EEG-överensstämmelse‐ förklaringen för fordonet eller övriga
nationella registreringsdokument.

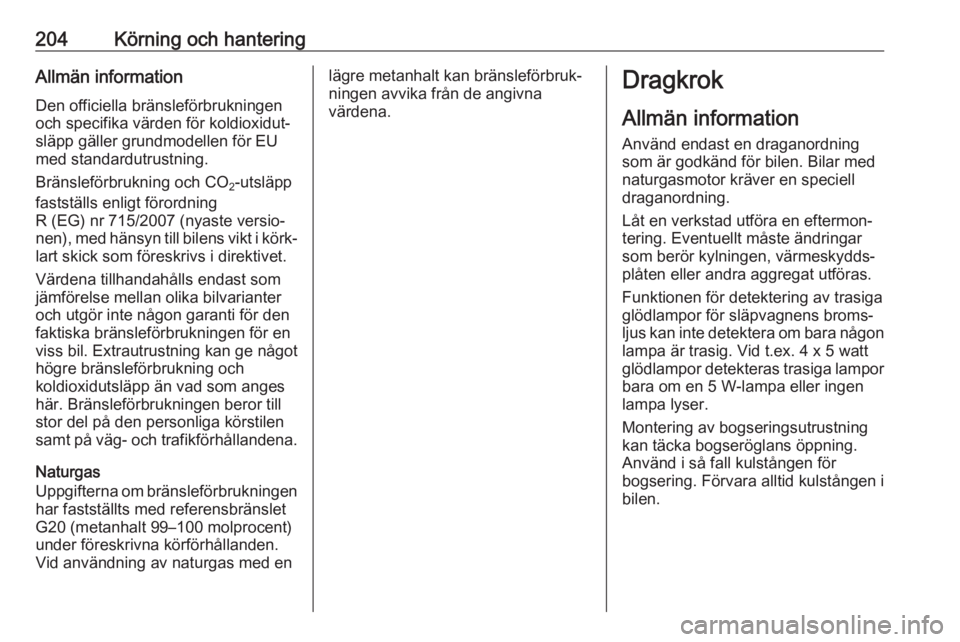

204Körning och hanteringAllmän information
Den officiella bränsleförbrukningen
och specifika värden för koldioxidut‐
släpp gäller grundmodellen för EU
med standardutrustning.
Bränsleförbrukning och CO 2-utsläpp
fastställs enligt förordning
R (EG) nr 715/2007 (nyaste versio‐
nen), med hänsyn till bilens vikt i körk‐ lart skick som föreskrivs i direktivet.
Värdena tillhandahålls endast som
jämförelse mellan olika bilvarianter
och utgör inte någon garanti för den
faktiska bränsleförbrukningen för en
viss bil. Extrautrustning kan ge något
högre bränsleförbrukning och
koldioxidutsläpp än vad som anges
här. Bränsleförbrukningen beror till
stor del på den personliga körstilen
samt på väg- och trafikförhållandena.
Naturgas
Uppgifterna om bränsleförbrukningen har fastställts med referensbränslet
G20 (metanhalt 99–100 molprocent) under föreskrivna körförhållanden.
Vid användning av naturgas med enlägre metanhalt kan bränsleförbruk‐
ningen avvika från de angivna
värdena.Dragkrok
Allmän information
Använd endast en draganordning
som är godkänd för bilen. Bilar med
naturgasmotor kräver en speciell
draganordning.
Låt en verkstad utföra en eftermon‐
tering. Eventuellt måste ändringar
som berör kylningen, värmeskydds‐
plåten eller andra aggregat utföras.
Funktionen för detektering av trasiga
glödlampor för släpvagnens broms‐
ljus kan inte detektera om bara någon lampa är trasig. Vid t.ex. 4 x 5 watt
glödlampor detekteras trasiga lampor
bara om en 5 W-lampa eller ingen
lampa lyser.
Montering av bogseringsutrustning
kan täcka bogseröglans öppning.
Använd i så fall kulstången för
bogsering. Förvara alltid kulstången i
bilen.

Körning och hantering205Köregenskaper och tips för
körning med släp
Smörj dragkulan innan du kopplar till
en släpvagn. Om en krängningshäm‐
mare används för att minska sling‐
rande rörelser för släpet ska du dock
inte smörja dragkulan.
För släp med låg körstabilitet och campingvagnar med en tillåten total‐
vikt på över 1300 kg rekommenderas
användning av en krängningshäm‐ mare vid körning i över 80 km/h.
Om släpet börjar "slingra", kör lång‐
sammare, styr inte emot, i nödfall
bromsa in hårt.
Vid utförskörning ska samma växel
vara i som vid motsvarande uppförs‐
körning och ungefär samma hastig‐ het.
Ställ in ringtrycket på värdet för full
last 3 269.Köra med släp
Släpvagnslast De tillåtna släpvagnsvikterna är bil-
och motorberoende maxvärden som
inte får överskridas. Den faktiska
släpvagnslasten är skillnaden mellan
släpvagnens aktuella totalvikt och det
aktuella kultrycket i tillkopplat läge.
Den för bilen tillåtna släpvagnsvikten
framgår av registreringsbeviset. Om
inget annat anges gäller den för
körning i stigningar upp till 12%.
Den tillåtna släpvagnslasten gäller
upp till den angivna stigningen och på havsnivå. På höga höjder sjunker
motoreffekten och backtagningsför‐
mågan på grund av den minskande
lufttätheten. Den tillåtna tågvikten
måste minskas med 10% per påbör‐
jad 1 000 meter höjd över havet. Vid
körning på vägar med mindre stig‐
ningar (mindre än 8%, t.ex. motor‐
vägar) behöver tågvikten inte
minskas.
Den tillåtna totalvikten får inte över‐
skridas. Den tillåtna tågvikten anges på typskylten 3 257.Kultryck
Kultrycket är den kraft med vilken
släpvagnskopplingen trycker på drag‐ kulan. Trycket ändras beroende på
hur släpet lastas och hur lasten är
fördelad.
Det maximalt tillåtna kultrycket
(75 kg) är angivet på kulstångens
typskylt och anges också i bilhand‐
lingarna.
Observera!
Motorerna B16DTH, B16DTJ,
B20DTH och B20DTJ: Beroende på
utrustningen kan det maximalt
tillåtna kultrycket vara 75 kg eller 60 kg.
Detta tryck ska alltid eftersträvas,
särskilt vid tunga släp. Kultrycket får
aldrig vara lägre än 25 kg.

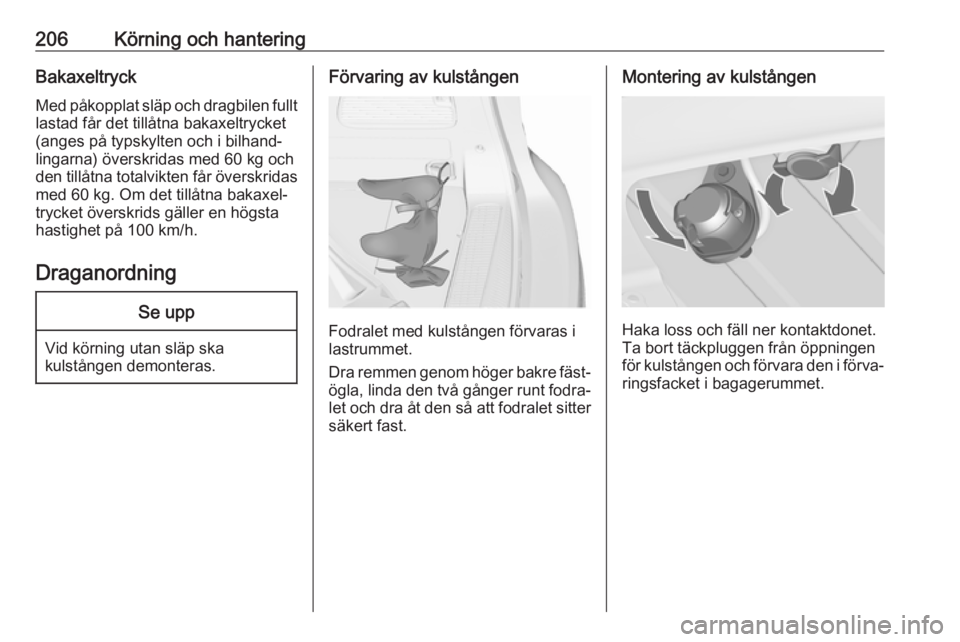

206Körning och hanteringBakaxeltryck
Med påkopplat släp och dragbilen fullt lastad får det tillåtna bakaxeltrycket
(anges på typskylten och i bilhand‐
lingarna) överskridas med 60 kg och
den tillåtna totalvikten får överskridas
med 60 kg. Om det tillåtna bakaxel‐
trycket överskrids gäller en högsta hastighet på 100 km/h.
DraganordningSe upp
Vid körning utan släp ska
kulstången demonteras.
Förvaring av kulstången
Fodralet med kulstången förvaras i
lastrummet.
Dra remmen genom höger bakre fäst‐ ögla, linda den två gånger runt fodra‐let och dra åt den så att fodralet sitter
säkert fast.
Montering av kulstången
Haka loss och fäll ner kontaktdonet.
Ta bort täckpluggen från öppningen
för kulstången och förvara den i förva‐
ringsfacket i bagagerummet.

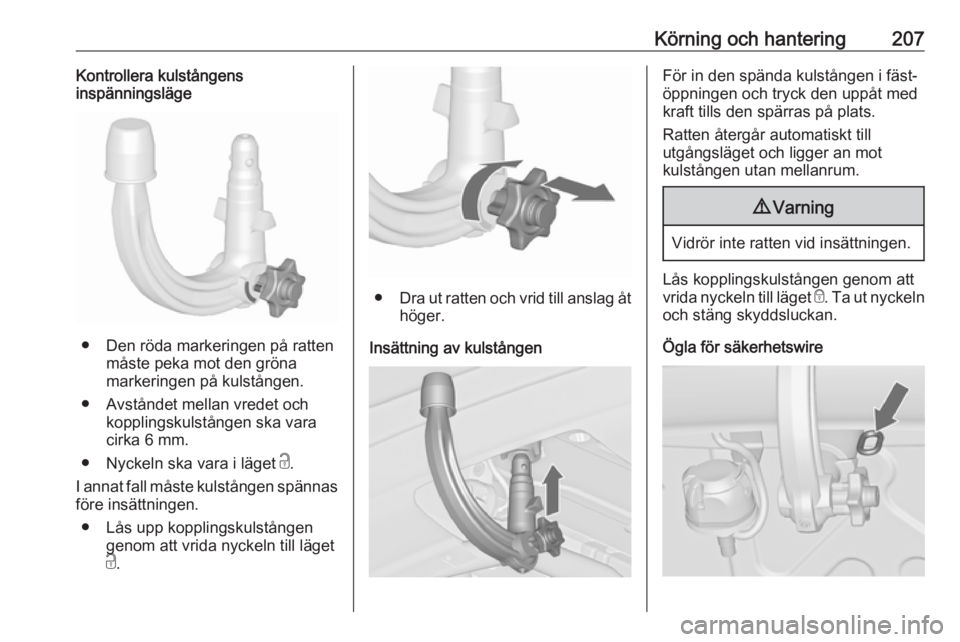

Körning och hantering207Kontrollera kulstångens
inspänningsläge
● Den röda markeringen på ratten
måste peka mot den gröna
markeringen på kulstången.
● Avståndet mellan vredet och kopplingskulstången ska varacirka 6 mm.
● Nyckeln ska vara i läget c.
I annat fall måste kulstången spännas före insättningen.
● Lås upp kopplingskulstången genom att vrida nyckeln till läget
c .
● Dra ut ratten och vrid till anslag åt
höger.
Insättning av kulstången
För in den spända kulstången i fäst‐
öppningen och tryck den uppåt med
kraft tills den spärras på plats.
Ratten återgår automatiskt till
utgångsläget och ligger an mot
kulstången utan mellanrum.9 Varning
Vidrör inte ratten vid insättningen.
Lås kopplingskulstången genom att
vrida nyckeln till läget e. Ta ut nyckeln
och stäng skyddsluckan.
Ögla för säkerhetswire

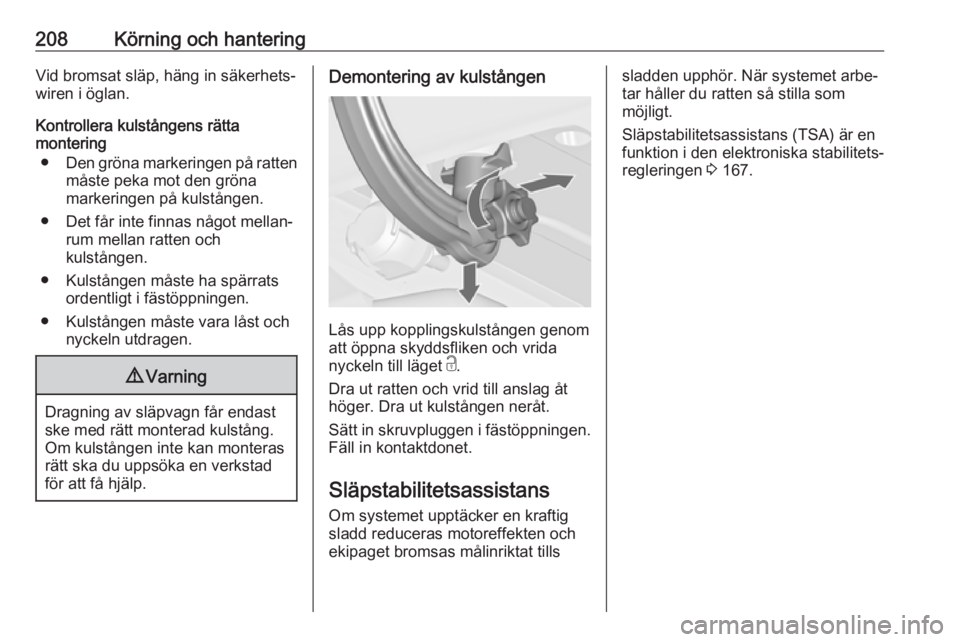

208Körning och hanteringVid bromsat släp, häng in säkerhets‐
wiren i öglan.
Kontrollera kulstångens rätta
montering
● Den gröna markeringen på ratten
måste peka mot den gröna
markeringen på kulstången.
● Det får inte finnas något mellan‐ rum mellan ratten och
kulstången.
● Kulstången måste ha spärrats ordentligt i fästöppningen.
● Kulstången måste vara låst och nyckeln utdragen.9Varning
Dragning av släpvagn får endast
ske med rätt monterad kulstång.
Om kulstången inte kan monteras
rätt ska du uppsöka en verkstad för att få hjälp.
Demontering av kulstången
Lås upp kopplingskulstången genom
att öppna skyddsfliken och vrida
nyckeln till läget c.
Dra ut ratten och vrid till anslag åt
höger. Dra ut kulstången neråt.
Sätt in skruvpluggen i fästöppningen. Fäll in kontaktdonet.
Släpstabilitetsassistans Om systemet upptäcker en kraftig
sladd reduceras motoreffekten och
ekipaget bromsas målinriktat tills
sladden upphör. När systemet arbe‐
tar håller du ratten så stilla som
möjligt.
Släpstabilitetsassistans (TSA) är en
funktion i den elektroniska stabilitets‐
regleringen 3 167.
