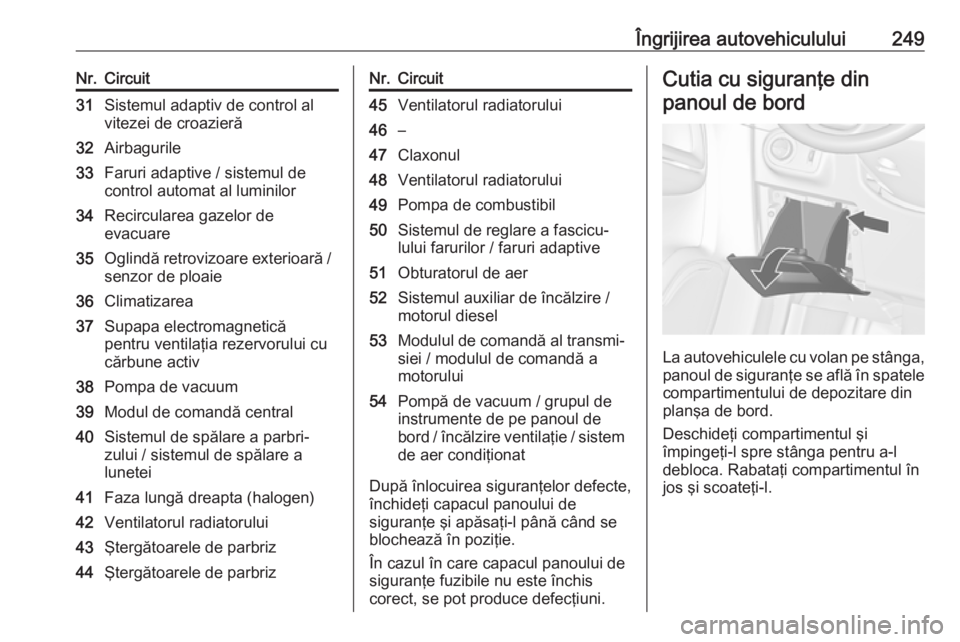

Îngrijirea autovehiculului249Nr.Circuit31Sistemul adaptiv de control al
vitezei de croazieră32Airbagurile33Faruri adaptive / sistemul de
control automat al luminilor34Recircularea gazelor de
evacuare35Oglindă retrovizoare exterioară /
senzor de ploaie36Climatizarea37Supapa electromagnetică pentru ventilaţia rezervorului cu
cărbune activ38Pompa de vacuum39Modul de comandă central40Sistemul de spălare a parbri‐
zului / sistemul de spălare a
lunetei41Faza lungă dreapta (halogen)42Ventilatorul radiatorului43Ştergătoarele de parbriz44Ştergătoarele de parbrizNr.Circuit45Ventilatorul radiatorului46–47Claxonul48Ventilatorul radiatorului49Pompa de combustibil50Sistemul de reglare a fascicu‐
lului farurilor / faruri adaptive51Obturatorul de aer52Sistemul auxiliar de încălzire /
motorul diesel53Modulul de comandă al transmi‐ siei / modulul de comandă a
motorului54Pompă de vacuum / grupul de
instrumente de pe panoul de
bord / încălzire ventilaţie / sistem de aer condiţionat
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe stânga,
panoul de siguranţe se află în spatele compartimentului de depozitare din
planşa de bord.
Deschideţi compartimentul şi
împingeţi-l spre stânga pentru a-l
debloca. Rabataţi compartimentul în jos şi scoateţi-l.

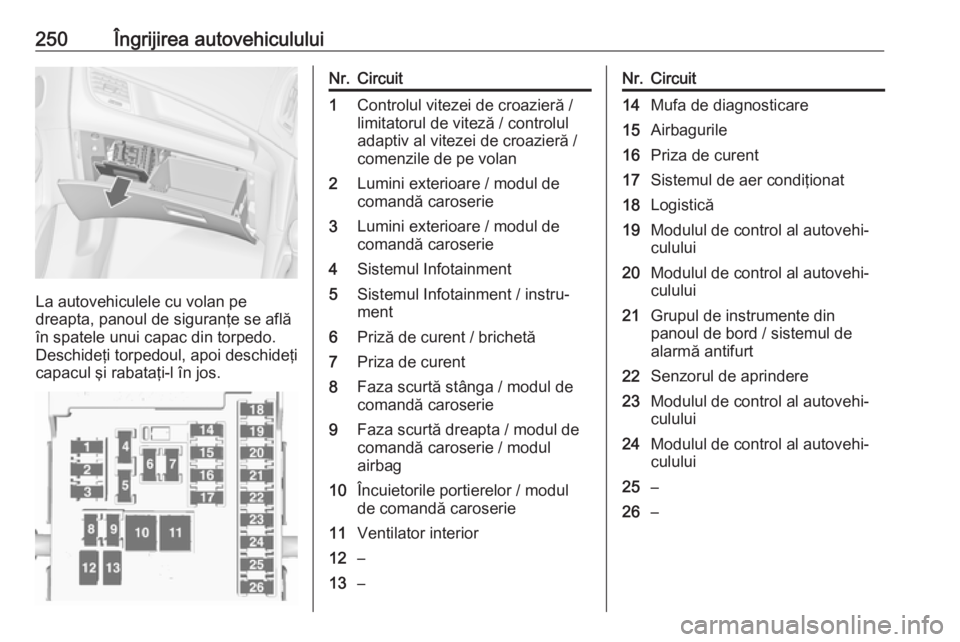

250Îngrijirea autovehiculului
La autovehiculele cu volan pe
dreapta, panoul de siguranţe se află
în spatele unui capac din torpedo.
Deschideţi torpedoul, apoi deschideţi
capacul şi rabataţi-l în jos.
Nr.Circuit1Controlul vitezei de croazieră /
limitatorul de viteză / controlul
adaptiv al vitezei de croazieră /
comenzile de pe volan2Lumini exterioare / modul de
comandă caroserie3Lumini exterioare / modul de
comandă caroserie4Sistemul Infotainment5Sistemul Infotainment / instru‐
ment6Priză de curent / brichetă7Priza de curent8Faza scurtă stânga / modul de
comandă caroserie9Faza scurtă dreapta / modul de
comandă caroserie / modul
airbag10Încuietorile portierelor / modul
de comandă caroserie11Ventilator interior12–13–Nr.Circuit14Mufa de diagnosticare15Airbagurile16Priza de curent17Sistemul de aer condiţionat18Logistică19Modulul de control al autovehi‐
culului20Modulul de control al autovehi‐
culului21Grupul de instrumente din
panoul de bord / sistemul de
alarmă antifurt22Senzorul de aprindere23Modulul de control al autovehi‐
culului24Modulul de control al autovehi‐
culului25–26–

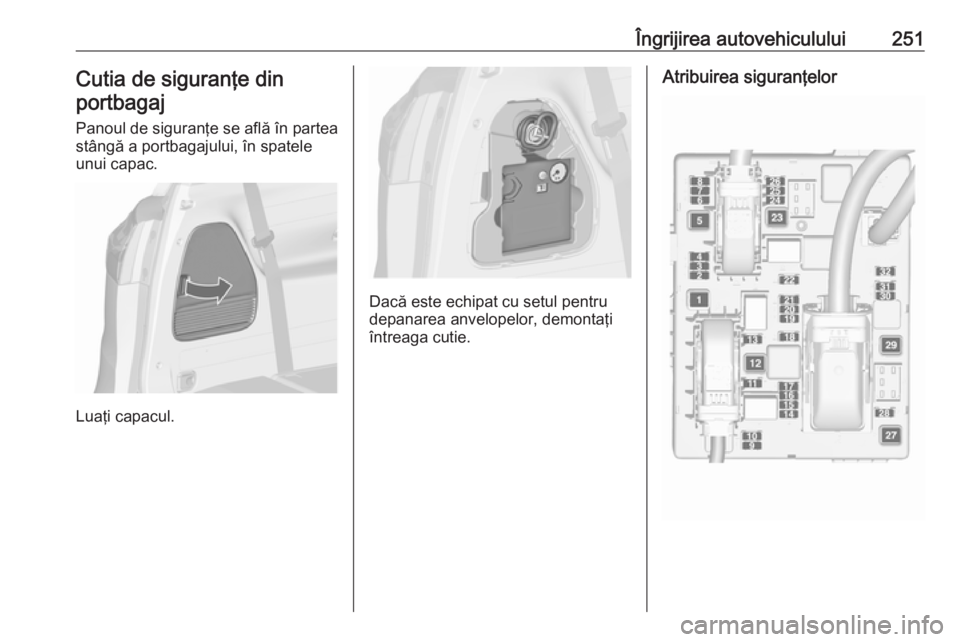

Îngrijirea autovehiculului251Cutia de siguranţe din
portbagaj
Panoul de siguranţe se află în partea stângă a portbagajului, în spatele
unui capac.
Luaţi capacul.
Dacă este echipat cu setul pentru
depanarea anvelopelor, demontaţi
întreaga cutie.
Atribuirea siguranţelor

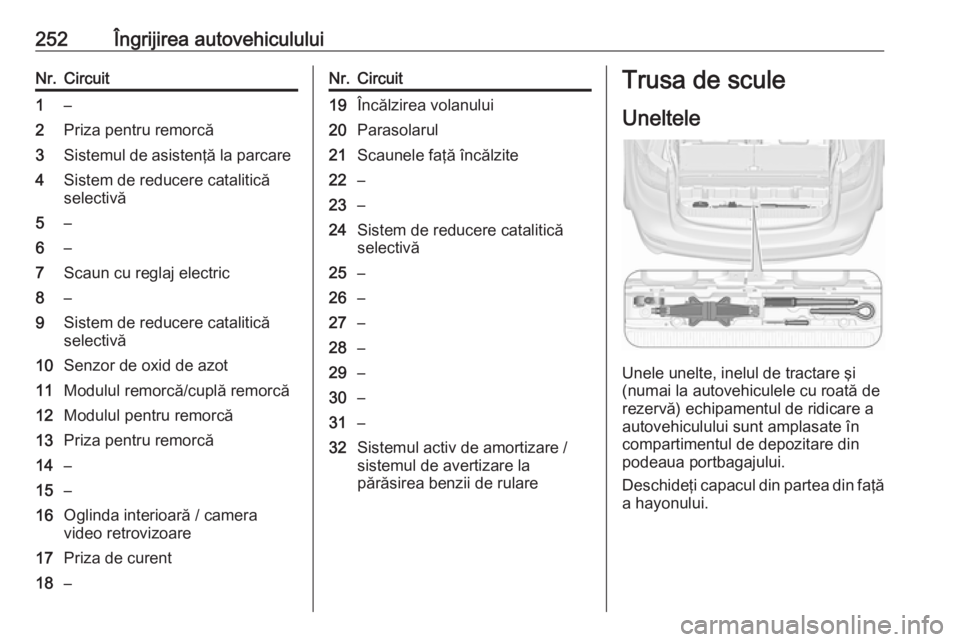

252Îngrijirea autovehicululuiNr.Circuit1–2Priza pentru remorcă3Sistemul de asistenţă la parcare4Sistem de reducere catalitică
selectivă5–6–7Scaun cu reglaj electric8–9Sistem de reducere catalitică
selectivă10Senzor de oxid de azot11Modulul remorcă/cuplă remorcă12Modulul pentru remorcă13Priza pentru remorcă14–15–16Oglinda interioară / camera
video retrovizoare17Priza de curent18–Nr.Circuit19Încălzirea volanului20Parasolarul21Scaunele faţă încălzite22–23–24Sistem de reducere catalitică
selectivă25–26–27–28–29–30–31–32Sistemul activ de amortizare /
sistemul de avertizare la
părăsirea benzii de rulareTrusa de scule
Uneltele
Unele unelte, inelul de tractare şi
(numai la autovehiculele cu roată de
rezervă) echipamentul de ridicare a autovehiculului sunt amplasate în
compartimentul de depozitare din
podeaua portbagajului.
Deschideţi capacul din partea din faţă
a hayonului.

Îngrijirea autovehiculului253Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Toate dimensiunile de anvelope sunt admise ca anvelope de iarnă 3 293.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Etichetele anvelopelor
De ex. 215/60 R 16 95 H215:lăţime anvelopă, în mm60:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: Cu flancuri întărite
(RunFlat)16:diametru roată, în inch95:indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:literă cod de viteză
Codul literal de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine lamasa proprie cu şofer (75 kg) plussarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă a autovehiculului.
Performanţele 3 288.
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol (de ex. o săgeată) pe
flancul anvelopei.
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.

254Îngrijirea autovehiculului
Presiunea în anvelope 3 293.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzarea
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi codul de identificare al motorului. Datele despre motor
3 286.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 293.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
9 Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
indicată pe anvelopă. Nu depăşiţi niciodată presiunea maximă în
anvelope indicată pe anvelopă.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul. După reglarea
presiunii în anvelope, cuplaţi
contactul şi selectaţi setarea
corespunzătoare de la pagina Tyre
load (Sarcină anvelope) din Centrul
de informaţii pentru şofer, 3 122.

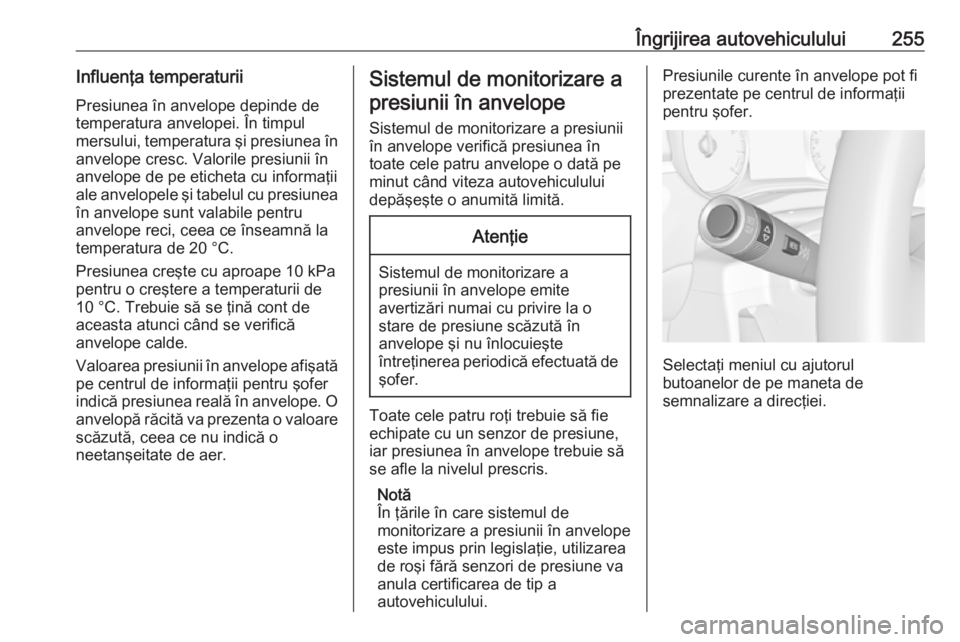

Îngrijirea autovehiculului255Influenţa temperaturiiPresiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc. Valorile presiunii în
anvelope de pe eticheta cu informaţii
ale anvelopele şi tabelul cu presiunea
în anvelope sunt valabile pentru
anvelope reci, ceea ce înseamnă la temperatura de 20 °C.
Presiunea creşte cu aproape 10 kPa
pentru o creştere a temperaturii de
10 °C. Trebuie să se ţină cont de
aceasta atunci când se verifică
anvelope calde.
Valoarea presiunii în anvelope afişată pe centrul de informaţii pentru şoferindică presiunea reală în anvelope. O
anvelopă răcită va prezenta o valoare
scăzută, ceea ce nu indică o
neetanşeitate de aer.Sistemul de monitorizare a
presiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope verifică presiunea în
toate cele patru anvelope o dată pe
minut când viteza autovehiculului
depăşeşte o anumită limită.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate pe centrul de informaţii
pentru şofer.
Selectaţi meniul cu ajutorul
butoanelor de pe maneta de
semnalizare a direcţiei.

256Îngrijirea autovehiculului
Selectaţi pagina Presiunea în
anvelope de la Vehicle Information
Menu (Meniu informaţii
autovehicul) ? 3 122.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare, indicând
anvelopa corespunzătoare în Centrul
de informaţii pentru şofer.
Sistemul ţine cont de temperatura
anvelopelor pentru avertismente.
O stare de presiune scăzută
detectată în anvelope este indicată
prin lampa de control w 3 119.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi
anvelopele conform recomandărilor
3 293.
Dacă w clipeşte timp de 60-90 de
secunde şi apoi luminează continuu,
există o defecţiune în sistem. Apelaţi
la un atelier service.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor de presiune în
anvelope în Centrul de informaţii
pentru şofer. În acest timp, w se
poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută în
anvelope în curând. Verificaţi
presiunea în anvelope.
Mesajele autovehiculului 3 129.
Dacă trebuie redusă sau crescută presiunea în anvelope, decuplaţi
contactul.
Montaţi numai roţi prevăzute cu
senzori de presiune, altfel, presiunea
în anvelope nu va fi afişată şi w se va
aprinde în mod continuu.
O roată de rezervă de uz temporar nu
este prevăzută cu senzori de
presiune. Sistemul de monitorizare a
presiunii în anvelope nu este
operaţional pentru aceste roţi. Lampa
de control w se aprinde. Pentru
celelalte trei roţi, sistemul rămâne
operaţional.
Utilizarea seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanare omologate de
fabricant.

Îngrijirea autovehiculului257Folosirea dispozitivelor electronice
sau apropierea de instalaţii care
folosesc aceleaşi frecvenţe de undă
pot afecta negativ sistemul de
monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor,
senzorii sistemului de monitorizare a presiunii în anvelope trebuie
demontaţi şi reparaţi. În cazul
senzorilor înşurubaţi: înlocuiţi ventilul
şi inelul de etanşare. În cazul
senzorilor cu clemă: înlocuiţi întreaga
tijă a ventilului.
Starea încărcării autovehiculului Reglaţi presiunea în anvelope la
condiţiile de încărcare, în
conformitate cu eticheta cu
instrucţiuni referitoare la anvelope
sau cu tabelul presiunilor în anvelope
3 293 şi selectaţi setarea
corespunzătoare din meniul Sarcina
în anvelope din Centrul de informaţii
pentru şofer, 3 122. Această setare
este referinţa pentru avertizările
presiunii în anvelope.
Meniul Încărcarea anvelopei apare
numai dacă autovehiculul este
staţionar, iar frâna de parcare esteaplicată. La autovehicul cu transmisie automată, maneta selectoare trebuie
să se afle la P.
Selectaţi pagina Sarcina în anvelope
de la Vehicle Information Menu
(Meniu informaţii autovehicul) ?
din Centrul de informaţii pentru şofer
3 122.
Selectaţi: ● Light (Iluminare) pentru presiune
confort, până la 3 persoane.
● Eco pentru presiune Eco, până la
3 persoane.
● Max pentru încărcare maximă.
Procesul de asociere a senzorului
pentru presiunea în anvelope
Fiecare senzor de presiune în
anvelope are un cod unic de
identificare. Codul de identificare
trebuie să corespundă cu noua
poziţie a roţii după rotirea anvelopelor sau schimbarea setului complet de
roţi şi dacă au fost înlocuiţi unul sau
mai mulţi senzori de presiune în
anvelope. Procesul de asociere a
senzorului de presiune în anvelope
trebuie de asemenea realizat după
înlocuirea unei roţi de rezervă cu o
roată de drum care conţine senzorul
de presiune în anvelope.
Lampa de defecţiuni w şi mesajul sau
codul de avertizare trebuie să se
stingă la următorul ciclu de aprindere.
Senzorii sunt asociaţi cu poziţiile roţii, cu ajutorul unei unelte de
rememorare, în următoarea ordine:
roata faţă din partea stângă, roata
faţă din partea dreaptă, roata spate din partea dreaptă şi roata spate din
partea stângă. Lumina de
semnalizare din poziţia activă în
prezent rămâne aprinsă până când
senzorul corespunde.

258Îngrijirea autovehicululuiConsultaţi atelierul de service. Aveţi
la dispoziţie 2 minute pentru a potrivi
prima poziţie a roţii şi 5 minute în total pentru a potrivi toate cele patru poziţii
ale roţilor. Dacă durează mai mult,
procesul de potrivire se opreşte şi
trebuie repornit.
Procesul de asociere a senzorului de presiune în anvelope este:
1. Aplicaţi frâna de mână.
2. Cuplaţi contactul.
3. La autovehiculele cu transmisie automată: aduceţi maneta
selectorului de viteze la P.
La autovehicule cu transmisie
manuală: selectaţi poziţia neutră.
4. Apăsaţi MENU de pe maneta de
semnalizare a direcţiei pentru a
selecta Vehicle Information Menu
(Meniu informaţii
autovehicul) ? din Centrul de
informaţii pentru şofer.
5. Răsuciţi butonul rotativ de reglare
pentru a derula prin meniul
presiunea în anvelope.
6. Apăsaţi SET/CLR pentru a începe
procesul de asociere a
senzorului. Trebuie să se afişeze
un mesaj prin care se solicită
acceptarea procesului.
7. Apăsaţi din nou SET/CLR pentru
confirmarea selecţiei. Claxonul sună de două ori pentru a indicafaptul că receptorul se află în
modul rememorare.
8. Începeţi cu roata faţă de pe partea
stângă.
9. Aşezaţi instrumentul de reprogramare pe peretele
anvelopei, lângă tija ventilului.
Apoi apăsaţi butonul pentru a
activa senzorul presiunii în
anvelope. Un claxon confirmă
potrivirea codului de identificare a senzorului cu această poziţie a
roţii.
10. Procedaţi similar cu roata faţă din
dreapta şi repetaţi procedura la
pasul 9.
11. Procedaţi similar cu roata spate din dreapta şi repetaţi procedura
la pasul 9.
12. Procedaţi similar pentru roata spate din stânga şi repetaţi
procedura la pasul 9. Claxonul
sună de două ori pentru a indica
faptul că potrivirea codului de
identificare al senzorului cu roata
spate din stânga şi că procesul de
potrivire a senzorului de presiune
în anvelope nu mai este activ.
13. Decuplaţi contactul.
14. Reglaţi toate cele patru anvelope la nivelul recomandat de presiunea aerului în anvelope, aşa cum
