ESP OPEL ZAFIRA C 2017.25 Manual de utilizare (in Romanian)

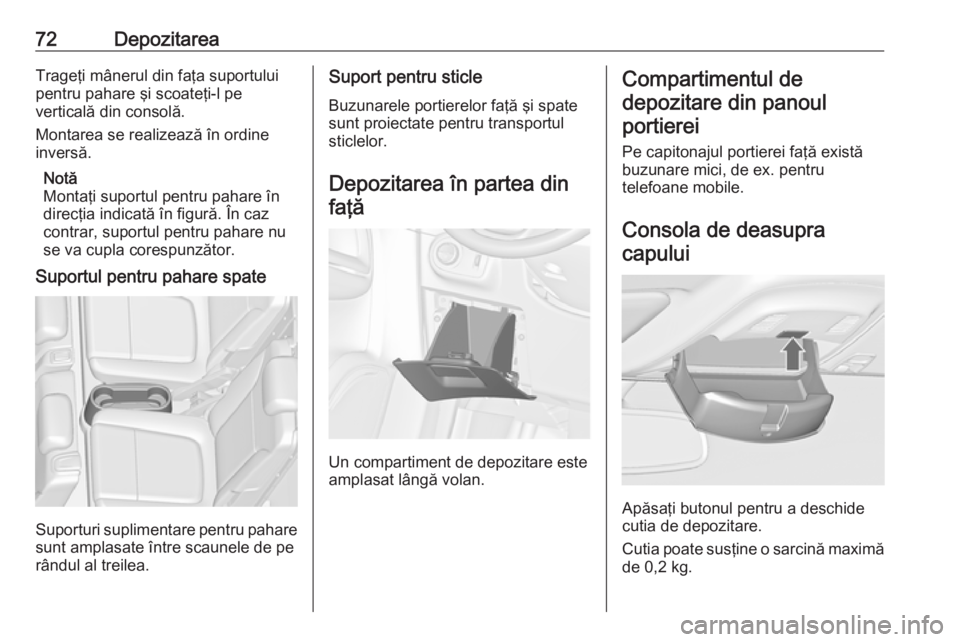

72DepozitareaTrageţi mânerul din faţa suportului
pentru pahare şi scoateţi-l pe
verticală din consolă.
Montarea se realizează în ordine
inversă.
Notă
Montaţi suportul pentru pahare în
direcţia indicată în figură. În caz
contrar, suportul pentru pahare nu
se va cupla corespunzător.
Suportul pentru pahare spate
Suporturi suplimentare pentru pahare sunt amplasate între scaunele de pe
rândul al treilea.
Suport pentru sticle
Buzunarele portierelor faţă şi spate
sunt proiectate pentru transportul
sticlelor.
Depozitarea în partea din
faţă
Un compartiment de depozitare este
amplasat lângă volan.
Compartimentul de
depozitare din panoulportierei
Pe capitonajul portierei faţă există
buzunare mici, de ex. pentru
telefoane mobile.
Consola de deasupra
capului
Apăsaţi butonul pentru a deschide
cutia de depozitare.
Cutia poate susţine o sarcină maximă de 0,2 kg.

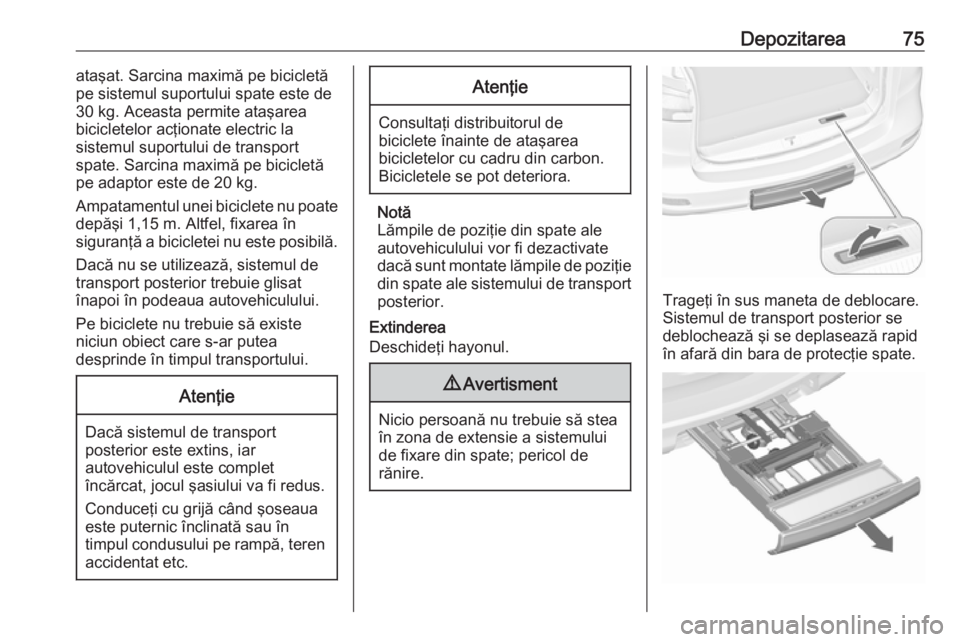

Depozitarea75ataşat. Sarcina maximă pe bicicletă
pe sistemul suportului spate este de
30 kg. Aceasta permite ataşarea bicicletelor acţionate electric la
sistemul suportului de transport
spate. Sarcina maximă pe bicicletă
pe adaptor este de 20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,15 m. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.
Dacă nu se utilizează, sistemul de
transport posterior trebuie glisat
înapoi în podeaua autovehiculului.
Pe biciclete nu trebuie să existe
niciun obiect care s-ar putea
desprinde în timpul transportului.Atenţie
Dacă sistemul de transport posterior este extins, iar
autovehiculul este complet
încărcat, jocul şasiului va fi redus.
Conduceţi cu grijă când şoseaua
este puternic înclinată sau în
timpul condusului pe rampă, teren accidentat etc.
Atenţie
Consultaţi distribuitorul debiciclete înainte de ataşarea
bicicletelor cu cadru din carbon.
Bicicletele se pot deteriora.
Notă
Lămpile de poziţie din spate ale
autovehiculului vor fi dezactivate
dacă sunt montate lămpile de poziţie
din spate ale sistemului de transport
posterior.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.
Trageţi în sus maneta de deblocare.
Sistemul de transport posterior se deblochează şi se deplasează rapid
în afară din bara de protecţie spate.

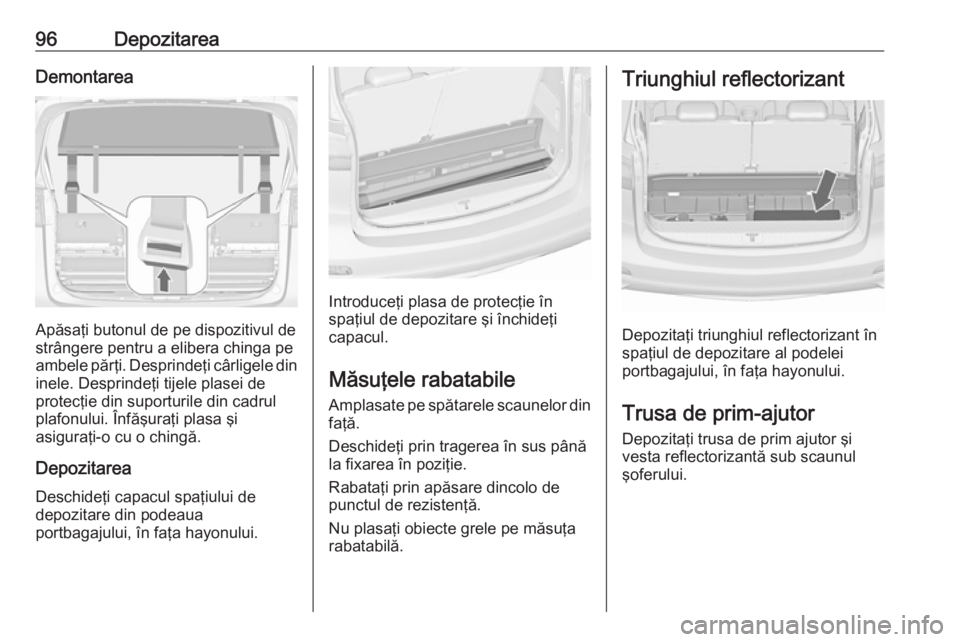

96DepozitareaDemontarea
Apăsaţi butonul de pe dispozitivul de
strângere pentru a elibera chinga pe
ambele părţi. Desprindeţi cârligele din
inele. Desprindeţi tijele plasei de
protecţie din suporturile din cadrul
plafonului. Înfăşuraţi plasa şi
asiguraţi-o cu o chingă.
Depozitarea
Deschideţi capacul spaţiului de
depozitare din podeaua
portbagajului, în faţa hayonului.
Introduceţi plasa de protecţie în
spaţiul de depozitare şi închideţi
capacul.
Măsuţele rabatabile
Amplasate pe spătarele scaunelor din faţă.
Deschideţi prin tragerea în sus până
la fixarea în poziţie.
Rabataţi prin apăsare dincolo de
punctul de rezistenţă.
Nu plasaţi obiecte grele pe măsuţa
rabatabilă.
Triunghiul reflectorizant
Depozitaţi triunghiul reflectorizant în
spaţiul de depozitare al podelei
portbagajului, în faţa hayonului.
Trusa de prim-ajutor Depozitaţi trusa de prim ajutor şivesta reflectorizantă sub scaunul
şoferului.

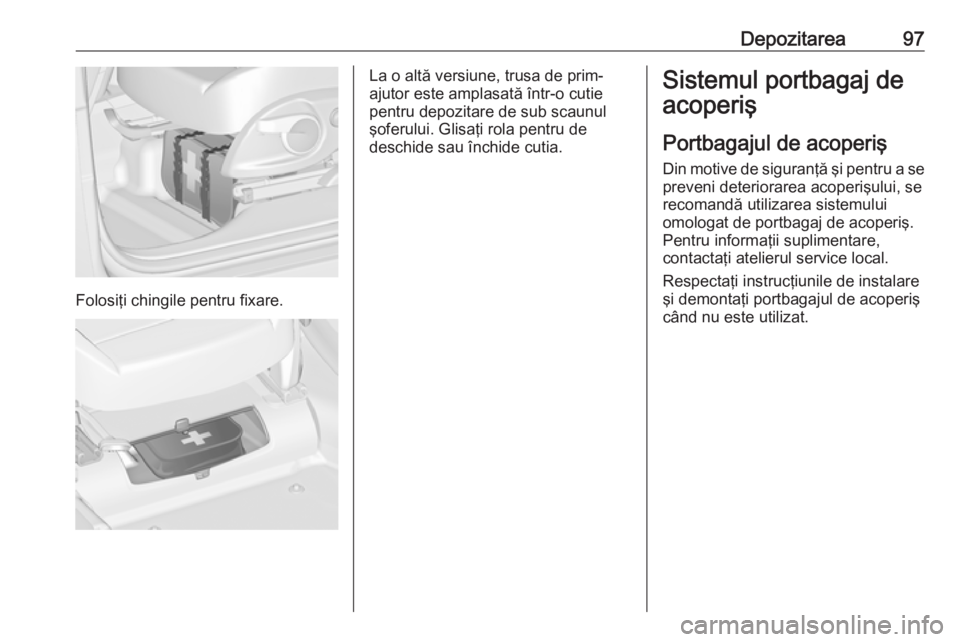

Depozitarea97
Folosiţi chingile pentru fixare.
La o altă versiune, trusa de prim-
ajutor este amplasată într-o cutie
pentru depozitare de sub scaunul
şoferului. Glisaţi rola pentru de
deschide sau închide cutia.Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş
Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, serecomandă utilizarea sistemului
omologat de portbagaj de acoperiş.
Pentru informaţii suplimentare,
contactaţi atelierul service local.
Respectaţi instrucţiunile de instalare
şi demontaţi portbagajul de acoperiş
când nu este utilizat.

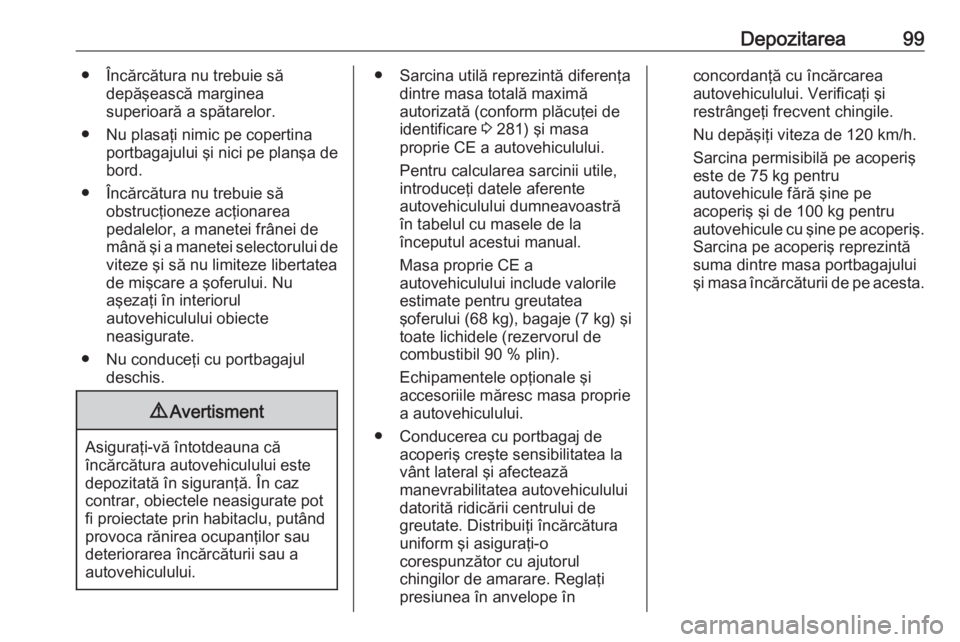

Depozitarea99● Încărcătura nu trebuie sădepăşească marginea
superioară a spătarelor.
● Nu plasaţi nimic pe copertina portbagajului şi nici pe planşa debord.
● Încărcătura nu trebuie să obstrucţioneze acţionarea
pedalelor, a manetei frânei de
mână şi a manetei selectorului de viteze şi să nu limiteze libertatea
de mişcare a şoferului. Nu
aşezaţi în interiorul
autovehiculului obiecte
neasigurate.
● Nu conduceţi cu portbagajul deschis.9Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.
● Sarcina utilă reprezintă diferenţa dintre masa totală maximă
autorizată (conform plăcuţei de
identificare 3 281) şi masa
proprie CE a autovehiculului.
Pentru calcularea sarcinii utile,
introduceţi datele aferente
autovehiculului dumneavoastră
în tabelul cu masele de la
începutul acestui manual.
Masa proprie CE a
autovehiculului include valorile
estimate pentru greutatea
şoferului (68 kg ), bagaje (7 kg) şi
toate lichidele (rezervorul de combustibil 90 % plin).
Echipamentele opţionale şi
accesoriile măresc masa proprie
a autovehiculului.
● Conducerea cu portbagaj de acoperiş creşte sensibilitatea la
vânt lateral şi afectează
manevrabilitatea autovehiculului
datorită ridicării centrului de
greutate. Distribuiţi încărcătura
uniform şi asiguraţi-o
corespunzător cu ajutorul
chingilor de amarare. Reglaţi
presiunea în anvelope înconcordanţă cu încărcarea
autovehiculului. Verificaţi şi
restrângeţi frecvent chingile.
Nu depăşiţi viteza de 120 km/h.
Sarcina permisibilă pe acoperiş
este de 75 kg pentru
autovehicule fără şine pe
acoperiş şi de 100 kg pentru
autovehicule cu şine pe acoperiş. Sarcina pe acoperiş reprezintăsuma dintre masa portbagajului
şi masa încărcăturii de pe acesta.

Instrumentele şi comenzile105Sistemul de spălare a lunetei este
dezactivat când nivelul lichidului este
prea scăzut.
Temperatura exterioară
Ilustraţia arată afişajul R 4.0
IntelliLink.
Ilustraţia arată afişajul Navi 950.
Scăderea temperaturii este indicată imediat iar creşterea temperaturii, cu
o scurtă întârziere.
Dacă temperatura exterioară scade
sub 3 °C,în Centrul de informaţii
pentru şofer se afişează un mesaj de avertizare.9 Avertisment
Suprafaţa carosabilului poate fi
deja acoperită cu polei, chiar dacă afişajul arată câteva grade peste
0 °C.
Ceasul
Data şi ora sunt prezentate pe Afişajul pentru informaţii.
În funcţie de configuraţia
autovehiculului,
● afişajul R 4.0 IntelliLink sau
● afişajul Navi 950
este disponibil.
R 4.0 IntelliLink Apăsaţi ; şi apoi selectaţi Setări.
Selectaţi Oră şi dată pentru a afişa
submeniul respectiv.

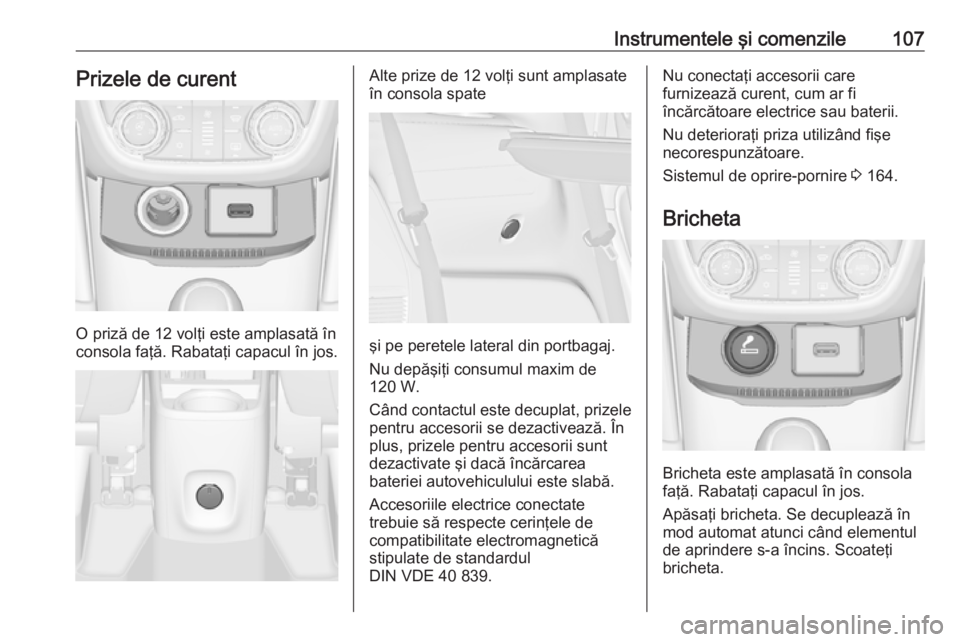

Instrumentele şi comenzile107Prizele de curent
O priză de 12 volţi este amplasată în
consola faţă. Rabataţi capacul în jos.
Alte prize de 12 volţi sunt amplasate
în consola spate
şi pe peretele lateral din portbagaj.
Nu depăşiţi consumul maxim de
120 W.
Când contactul este decuplat, prizele
pentru accesorii se dezactivează. În
plus, prizele pentru accesorii sunt
dezactivate şi dacă încărcarea
bateriei autovehiculului este slabă.
Accesoriile electrice conectate
trebuie să respecte cerinţele de
compatibilitate electromagnetică
stipulate de standardul
DIN VDE 40 839.
Nu conectaţi accesorii care
furnizează curent, cum ar fi
încărcătoare electrice sau baterii.
Nu deterioraţi priza utilizând fişe
necorespunzătoare.
Sistemul de oprire-pornire 3 164.
Bricheta
Bricheta este amplasată în consola
faţă. Rabataţi capacul în jos.
Apăsaţi bricheta. Se decuplează în
mod automat atunci când elementul
de aprindere s-a încins. Scoateţi
bricheta.

Instrumentele şi comenzile109
Contorul de parcurs contorizează
până la 9.999 km şi reporneşte apoi
de la 0.
Sunt selectabile două pagini pentru
contoare de parcurs pentru parcursuri
diferite.
Selectaţi ; apăsând Menu de pe
maneta de semnalizare a direcţiei. Rotiţi butonul rotativ de pe maneta de semnalizare a direcţiei şi
selectaţi ;1 sau ;2. Fiecare
pagină a contorului de parcurs poate
fi resetată separat apăsând pentru
câteva secunde în meniul respectiv
SET/CLR de pe maneta de
semnalizare a direcţiei.
Turometrul
Afişează turaţia motorului.
Dacă este posibil, conduceţi cât mai
mult în gama de turaţii reduse în toate treptele de viteze.
Atenţie
Dacă indicatorul se află în zona
roşie de avertizare, turaţia maximă admisă a motorului este depăşită.
Motorul este în pericol.
Indicatorul de nivel
combustibil
Afişează nivelul combustibilului sau
conţinutul de gazul (LPG sau CNG) din rezervor, în funcţie de
combustibilul utilizat în momentul
respectiv.
Numărul de LED-uri afişat arată
nivelul din respectivul rezervor de combustibil. 8 LED-uri înseamnă că
rezervorul de combustibil este plin.
În timpul funcţionării pe gaz, se
afişează nivelul din rezervorul de gaz.

112Instrumentele şi comenzileMeniul duratei de viaţă rămase a
uleiului este afişat la Centrul de
informaţii pentru şofer 3 122.
Selectaţi meniul cu informaţii despre
autovehicul ? apăsând MENU de
pe maneta de semnalizare a direcţiei.
Rotiţi butonul rotativ pentru a selecta Remaining Oil Life (Scadenţă schimb
de ulei) .
Durata de viaţă rămasă a uleiului este indicată în procente.
Resetare
Apăsaţi SET/CLR de pe maneta de
semnalizare a direcţiei timp de câteva
secunde pentru resetare. Contactul
trebuie cuplat, dar motorul nu trebuie
să fie în funcţiune.
Sistemul trebuie resetat de fiecare dată când este schimbat uleiul de
motor pentru a se asigura
funcţionarea corectă. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Următorul service Dacă sistemul a calculat că durata deutilizare a uleiului de motor s-a
diminuat, Change Engine Oil Soon
(Schimbaţi cât mai curând uleiul de
motor) apare pe Centrul de informaţii
pentru şofer. Apelaţi la un atelier
service pentru schimbarea uleiului de motor şi a filtrului în decurs de o
săptămână sau după 500 km (funcţie
de care survine mai întâi).
Informaţiile de service 3 277.Lămpile de control
Lămpile de control descrise în
continuare nu sunt prezente în
dotarea tuturor autovehiculelor.
Descrierea se referă la toate
versiunile de instrumente. În funcţie
de echipament, poate varia poziţia lămpilor de control. La cuplarea
contactului, majoritatea lămpilor de control se vor aprinde scurt pentruefectuarea unei autoverificări.
Semnificaţia culorilor lămpilor de
control:roşu:pericol, memento
importantgalben:avertisment, informare,
defecţiuneverde:confirmare activarealbastru:confirmare activarealb:confirmare activare

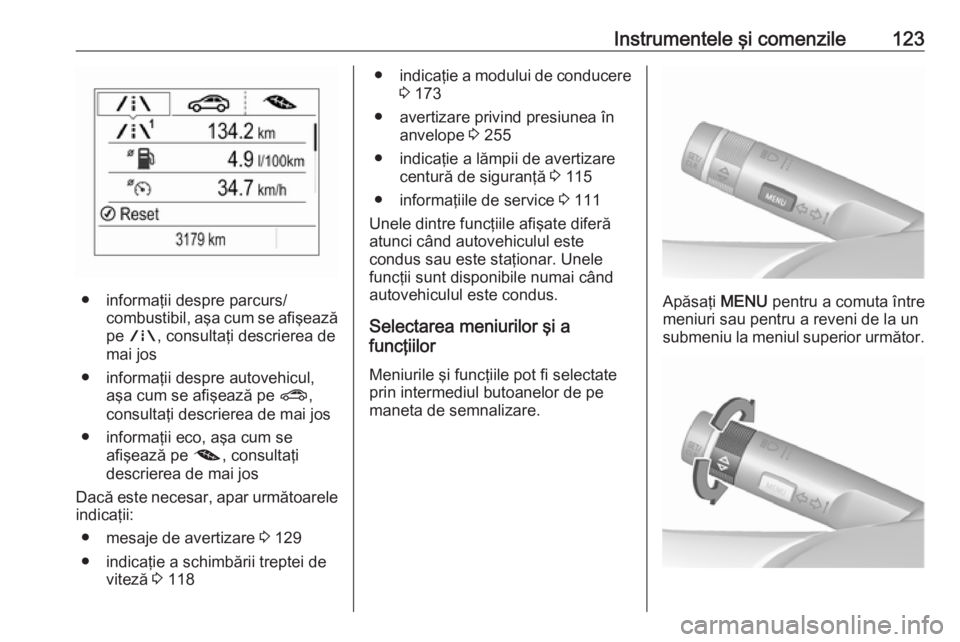

Instrumentele şi comenzile123
● informaţii despre parcurs/combustibil, aşa cum se afişează
pe ; , consultaţi descrierea de
mai jos
● informaţii despre autovehicul, aşa cum se afişează pe ?,
consultaţi descrierea de mai jos
● informaţii eco, aşa cum se afişează pe @, consultaţi
descrierea de mai jos
Dacă este necesar, apar următoarele indicaţii:
● mesaje de avertizare 3 129
● indicaţie a schimbării treptei de viteză 3 118
● indicaţie a modului de conducere
3 173
● avertizare privind presiunea în anvelope 3 255
● indicaţie a lămpii de avertizare centură de siguranţă 3 115
● informaţiile de service 3 111
Unele dintre funcţiile afişate diferă
atunci când autovehiculul este
condus sau este staţionar. Unele
funcţii sunt disponibile numai când
autovehiculul este condus.
Selectarea meniurilor şi a
funcţiilor
Meniurile şi funcţiile pot fi selectate
prin intermediul butoanelor de pe
maneta de semnalizare.
Apăsaţi MENU pentru a comuta între
meniuri sau pentru a reveni de la un
submeniu la meniul superior următor.
