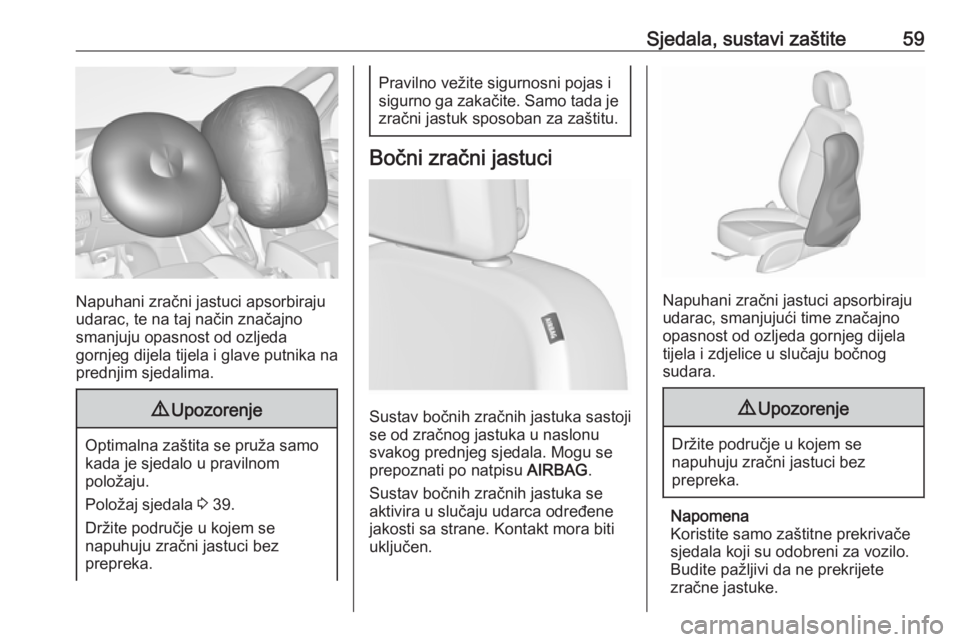

Sjedala, sustavi zaštite59
Napuhani zračni jastuci apsorbiraju
udarac, te na taj način značajno
smanjuju opasnost od ozljeda
gornjeg dijela tijela i glave putnika na
prednjim sjedalima.
9 Upozorenje
Optimalna zaštita se pruža samo
kada je sjedalo u pravilnom
položaju.
Položaj sjedala 3 39.
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Pravilno vežite sigurnosni pojas i
sigurno ga zakačite. Samo tada je zračni jastuk sposoban za zaštitu.
Bočni zračni jastuci
Sustav bočnih zračnih jastuka sastoji
se od zračnog jastuka u naslonu
svakog prednjeg sjedala. Mogu se
prepoznati po natpisu AIRBAG.
Sustav bočnih zračnih jastuka se
aktivira u slučaju udarca određene
jakosti sa strane. Kontakt mora biti
uključen.
Napuhani zračni jastuci apsorbiraju
udarac, smanjujući time značajno
opasnost od ozljeda gornjeg dijela
tijela i zdjelice u slučaju bočnog
sudara.
9 Upozorenje
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Napomena
Koristite samo zaštitne prekrivače
sjedala koji su odobreni za vozilo.
Budite pažljivi da ne prekrijete
zračne jastuke.

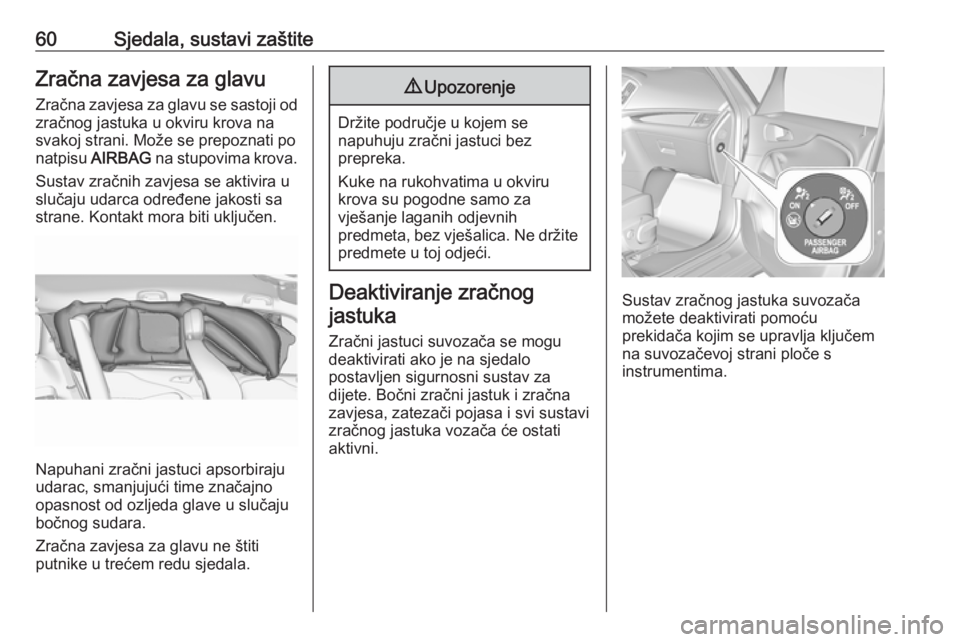

60Sjedala, sustavi zaštiteZračna zavjesa za glavu
Zračna zavjesa za glavu se sastoji od zračnog jastuka u okviru krova na
svakoj strani. Može se prepoznati po natpisu AIRBAG na stupovima krova.
Sustav zračnih zavjesa se aktivira u
slučaju udarca određene jakosti sa
strane. Kontakt mora biti uključen.
Napuhani zračni jastuci apsorbiraju
udarac, smanjujući time značajno
opasnost od ozljeda glave u slučaju
bočnog sudara.
Zračna zavjesa za glavu ne štiti
putnike u trećem redu sjedala.
9 Upozorenje
Držite područje u kojem se
napuhuju zračni jastuci bez
prepreka.
Kuke na rukohvatima u okviru
krova su pogodne samo za
vješanje laganih odjevnih
predmeta, bez vješalica. Ne držite predmete u toj odjeći.
Deaktiviranje zračnog
jastuka
Zračni jastuci suvozača se mogu
deaktivirati ako je na sjedalo
postavljen sigurnosni sustav za
dijete. Bočni zračni jastuk i zračna
zavjesa, zatezači pojasa i svi sustavi
zračnog jastuka vozača će ostati
aktivni.Sustav zračnog jastuka suvozača
možete deaktivirati pomoću
prekidača kojim se upravlja ključem
na suvozačevoj strani ploče s
instrumentima.

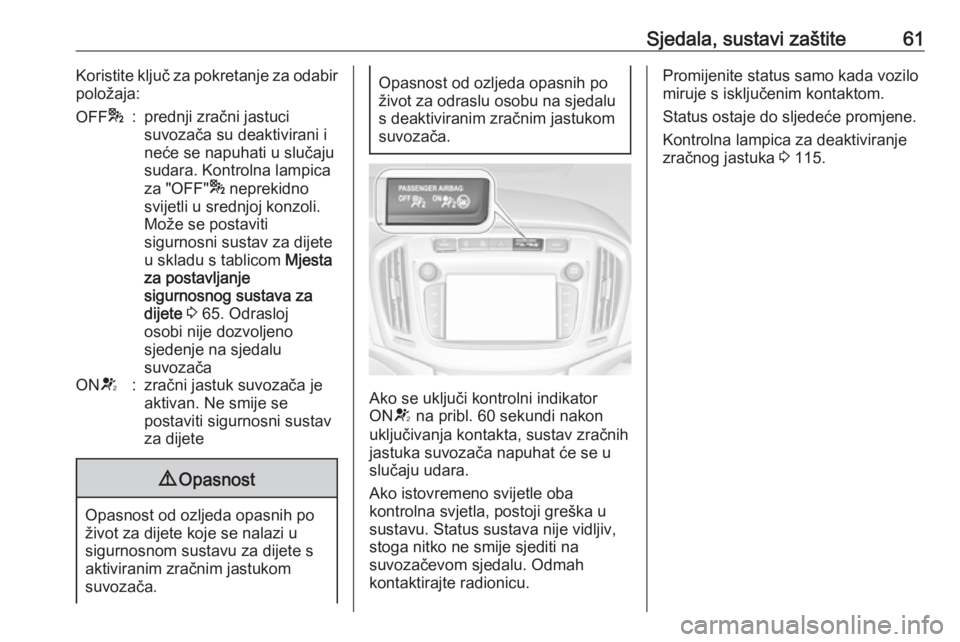

Sjedala, sustavi zaštite61Koristite ključ za pokretanje za odabir
položaja:OFF *:prednji zračni jastuci
suvozača su deaktivirani i
neće se napuhati u slučaju
sudara. Kontrolna lampica
za "OFF" * neprekidno
svijetli u srednjoj konzoli.
Može se postaviti
sigurnosni sustav za dijete
u skladu s tablicom Mjesta
za postavljanje
sigurnosnog sustava za
dijete 3 65. Odrasloj
osobi nije dozvoljeno
sjedenje na sjedalu
suvozačaON V:zračni jastuk suvozača je
aktivan. Ne smije se
postaviti sigurnosni sustav
za dijete9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sigurnosnom sustavu za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po
život za odraslu osobu na sjedalu
s deaktiviranim zračnim jastukom
suvozača.
Ako se uključi kontrolni indikator
ON V na pribl. 60 sekundi nakon
uključivanja kontakta, sustav zračnih jastuka suvozača napuhat će se u
slučaju udara.
Ako istovremeno svijetle oba
kontrolna svjetla, postoji greška u
sustavu. Status sustava nije vidljiv,
stoga nitko ne smije sjediti na
suvozačevom sjedalu. Odmah
kontaktirajte radionicu.
Promijenite status samo kada vozilo
miruje s isključenim kontaktom.
Status ostaje do sljedeće promjene.
Kontrolna lampica za deaktiviranje
zračnog jastuka 3 115.

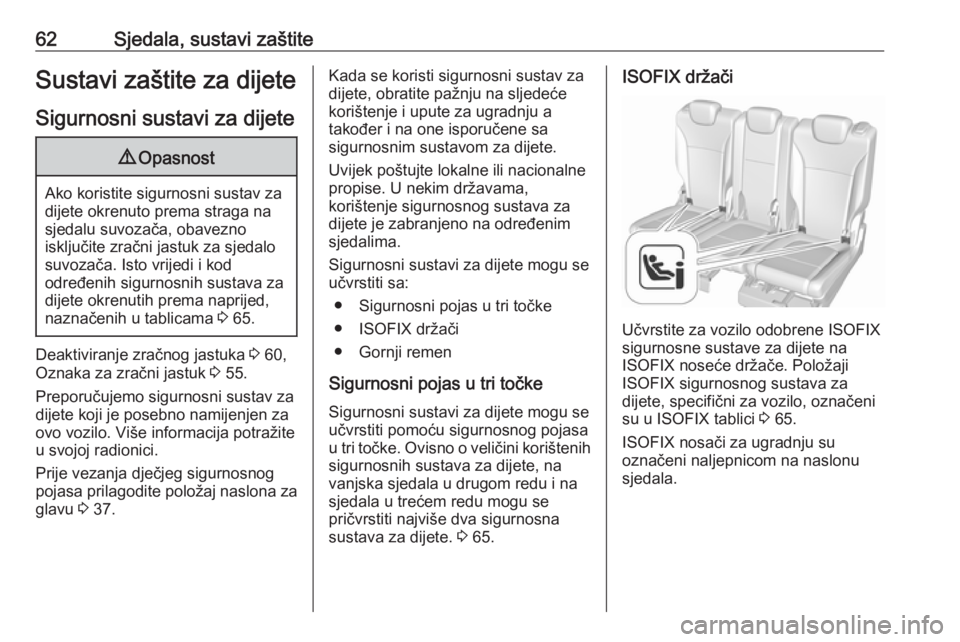

62Sjedala, sustavi zaštiteSustavi zaštite za dijeteSigurnosni sustavi za dijete9 Opasnost
Ako koristite sigurnosni sustav za
dijete okrenuto prema straga na
sjedalu suvozača, obavezno
isključite zračni jastuk za sjedalo
suvozača. Isto vrijedi i kod
određenih sigurnosnih sustava za
dijete okrenutih prema naprijed,
naznačenih u tablicama 3 65.
Deaktiviranje zračnog jastuka 3 60,
Oznaka za zračni jastuk 3 55.
Preporučujemo sigurnosni sustav za
dijete koji je posebno namijenjen za
ovo vozilo. Više informacija potražite
u svojoj radionici.
Prije vezanja dječjeg sigurnosnog
pojasa prilagodite položaj naslona za
glavu 3 37.
Kada se koristi sigurnosni sustav za
dijete, obratite pažnju na sljedeće
korištenje i upute za ugradnju a
također i na one isporučene sa
sigurnosnim sustavom za dijete.
Uvijek poštujte lokalne ili nacionalne
propise. U nekim državama,
korištenje sigurnosnog sustava za
dijete je zabranjeno na određenim
sjedalima.
Sigurnosni sustavi za dijete mogu se
učvrstiti sa:
● Sigurnosni pojas u tri točke
● ISOFIX držači
● Gornji remen
Sigurnosni pojas u tri točke
Sigurnosni sustavi za dijete mogu se
učvrstiti pomoću sigurnosnog pojasa
u tri točke. Ovisno o veličini korištenih sigurnosnih sustava za dijete, na
vanjska sjedala u drugom redu i na sjedala u trećem redu mogu se
pričvrstiti najviše dva sigurnosna
sustava za dijete. 3 65.ISOFIX držači
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX noseće držače. Položaji
ISOFIX sigurnosnog sustava za
dijete, specifični za vozilo, označeni
su u ISOFIX tablici 3 65.
ISOFIX nosači za ugradnju su
označeni naljepnicom na naslonu
sjedala.

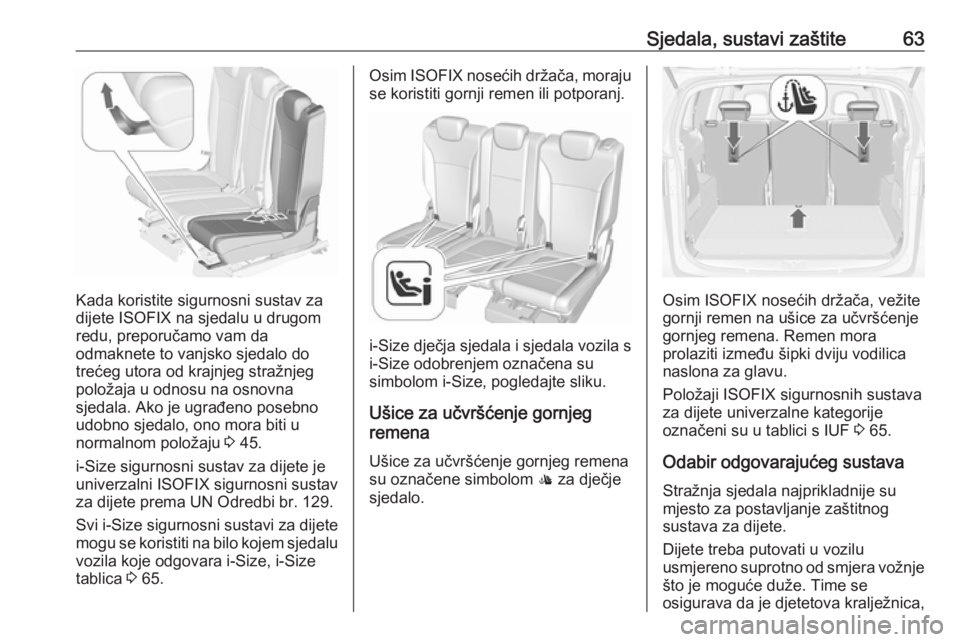

Sjedala, sustavi zaštite63
Kada koristite sigurnosni sustav za
dijete ISOFIX na sjedalu u drugom
redu, preporučamo vam da
odmaknete to vanjsko sjedalo do
trećeg utora od krajnjeg stražnjeg
položaja u odnosu na osnovna
sjedala. Ako je ugrađeno posebno
udobno sjedalo, ono mora biti u
normalnom položaju 3 45.
i-Size sigurnosni sustav za dijete je
univerzalni ISOFIX sigurnosni sustav
za dijete prema UN Odredbi br. 129.
Svi i-Size sigurnosni sustavi za dijete
mogu se koristiti na bilo kojem sjedalu
vozila koje odgovara i-Size, i-Size
tablica 3 65.
Osim ISOFIX nosećih držača, moraju
se koristiti gornji remen ili potporanj.
i-Size dječja sjedala i sjedala vozila s
i-Size odobrenjem označena su
simbolom i-Size, pogledajte sliku.
Ušice za učvršćenje gornjeg
remena
Ušice za učvršćenje gornjeg remenasu označene simbolom : za dječje
sjedalo.
Osim ISOFIX nosećih držača, vežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
Položaji ISOFIX sigurnosnih sustava za dijete univerzalne kategorije
označeni su u tablici s IUF 3 65.
Odabir odgovarajućeg sustava
Stražnja sjedala najprikladnije su
mjesto za postavljanje zaštitnog
sustava za dijete.
Dijete treba putovati u vozilu usmjereno suprotno od smjera vožnje što je moguće duže. Time se
osigurava da je djetetova kralježnica,

64Sjedala, sustavi zaštitekoja je još uvijek slaba, izložena
manjem naprezanju u slučaju
nezgode.
Odgovaraju sigurnosni sustavi za
dijete koji su sukladni važećim
propisima UN ECE. Provjerite lokalne
zakone i odredbe vezane uz
obaveznu uporabu sigurnosnih
sustava za dijete.
Sljedeće sustavi zaštite za dijete
preporučujemo za sljedeće klase
težine:
Maxi Cosi Cabriofix za djecu do
13 kg za grupu 0, grupu 0+ i Duo Plus za djecu od 13 kg do 18 kg u grupi I.
Pazite da sigurnosno sjedalo za dijete
koje namjeravate koristiti odgovara
tipu vozila.
Pazite da je mjesto postavljanja
sigurnosnog sjedala za dijete u vozilu
odgovarajuće, pogledajte tablice u
nastavku.
Dopustite djeci da ulaze i izlaze iz
vozila samo na suprotnoj strani od prometa.
Kad se sigurnosni sustav za dijete ne koristi, sjedalo učvrstite sigurnosnim
pojasom, ili ga izvadite iz vozila.Napomena
Nemojte lijepiti ništa na sigurnosne
sustave za dijete i ne pokrivajte ih drugim materijalima.
Sigurnosni sustav za dijete koji je bio
izložen naprezanju u nezgodi se
mora zamijeniti.

Sjedala, sustavi zaštite65Mjesta postavljanja sigurnosnog sustava za dijete
Dopuštene opcije za učvršćenje sigurnosnog sustava za dijete sa sigurnosnim pojasom u tri točke
Grupa mase
Na suvozačevom sjedaluNa stražnjim
vanjskim sjedalima u
drugom reduNa srednjem
sjedalu u
drugom reduNa sjedalima u
trećem redu
aktiviran zračni
jastukdeaktiviran zračni
jastukGrupa 0: do 10 kgXU 1,2U/L 3XU/L3Grupa 0+: do 13 kgXU1,2U/L 3XU/L3Grupa I: 9 do 18 kgXU1,2U/L 3,4XU/L3,4Grupa II: 15 do 25 kgXXU/L3,4XU/L3,4Grupa III: 22 do 36 kgXXU/L3,4XU/L3,4U:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeL:pogodno za određene sigurnosne sustave za dijete u kategorijama: "specifično za vozilo", "ograničeno" ili "polu-
univerzalno". Sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova vozila za
sigurnosne sustave za dijete)X:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit
položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebno

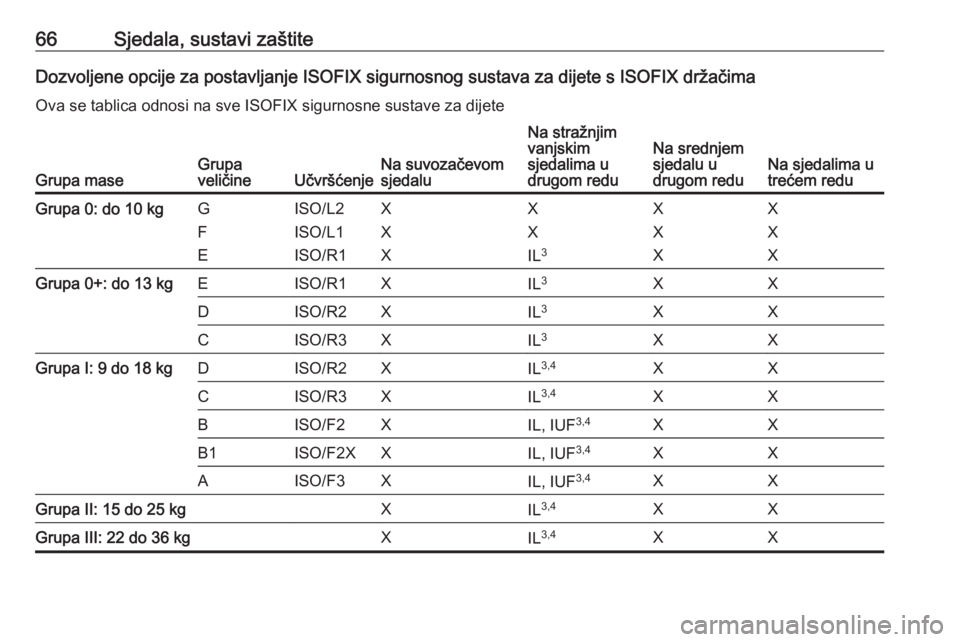

66Sjedala, sustavi zaštiteDozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete s ISOFIX držačima
Ova se tablica odnosi na sve ISOFIX sigurnosne sustave za dijete
Grupa maseGrupa
veličineUčvršćenjeNa suvozačevom
sjedalu
Na stražnjim
vanjskim
sjedalima u
drugom reduNa srednjem
sjedalu u
drugom reduNa sjedalima u
trećem redu
Grupa 0: do 10 kgG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGrupa 0+: do 13 kgEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGrupa I: 9 do 18 kgDISO/R2XIL3,4XXCISO/R3XIL 3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGrupa II: 15 do 25 kgXIL3,4XXGrupa III: 22 do 36 kgXIL3,4XX

Sjedala, sustavi zaštite67IL:pogodno za određene ISOFIX sigurnosne sustava u kategorijama 'specifično za vozilo', 'ograničeno' ili 'polu-univerzalno'. ISOFIX sigurnosni sustav za dijete mora biti odobren za određeni tip vozila (pogledajte popis tipova
vozila za sigurnosne sustave za dijete)IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase1:pomaknite sjedalo prema naprijed, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomit položaj kako biste osigurali da će sigurnosni pojas ići prema naprijed iz gornje učvrsne točke2:pomaknite sjedalo prema gore, koliko je potrebno, i podesite nagib naslona sjedala, koliko je potrebno, u okomitpoložaj kako biste osigurali da će sigurnosni pojas biti zategnut na strani kopče3:pomaknite odgovarajuće prednje sjedalo, ispred sigurnosnog sustava za dijete, prema naprijed, koliko je potrebno4:podesite odgovarajući glavonaslon kako je nužno ili ga izvadite ako je potrebnoA - ISO//F3:prema naprijed usmjeren sigurnosni sustav za dijete, za djecu maksimalne veličine u grupi mase od
9 do 18 kg.B - ISO//F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.B1 - ISO//F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.C - ISO//R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kg.D - ISO//R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO//R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg.

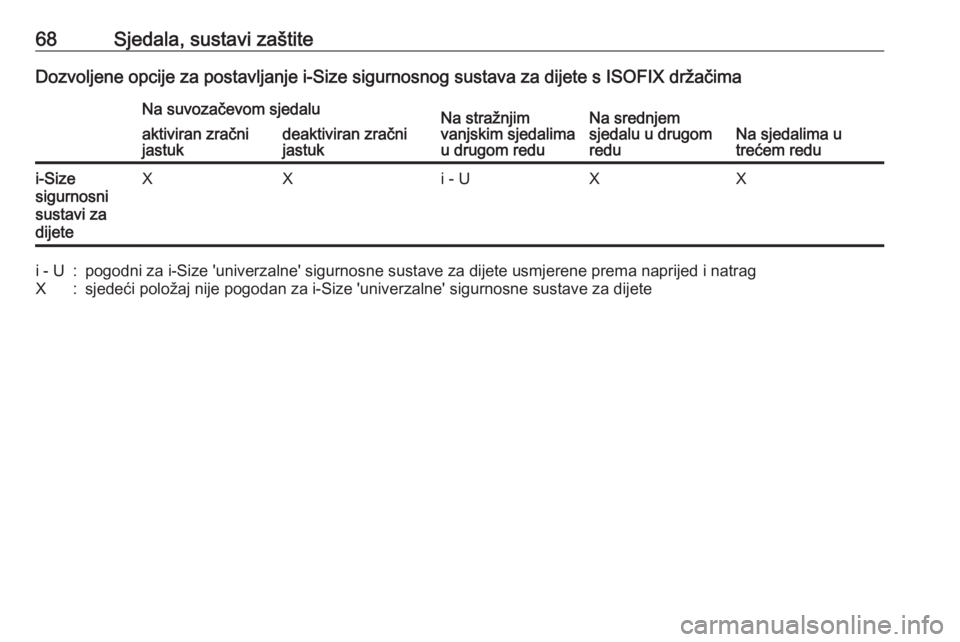

68Sjedala, sustavi zaštiteDozvoljene opcije za postavljanje i-Size sigurnosnog sustava za dijete s ISOFIX držačimaNa suvozačevom sjedaluNa stražnjim
vanjskim sjedalima
u drugom reduNa srednjem
sjedalu u drugom
reduNa sjedalima u
trećem redu
aktiviran zračni
jastukdeaktiviran zračni
jastuki-Size
sigurnosni
sustavi za
dijeteXXi - UXXi - U:pogodni za i-Size 'univerzalne' sigurnosne sustave za dijete usmjerene prema naprijed i natragX:sjedeći položaj nije pogodan za i-Size 'univerzalne' sigurnosne sustave za dijete
