OPEL ZAFIRA C 2017.25 Sürücü El Kitabı (in Turkish)

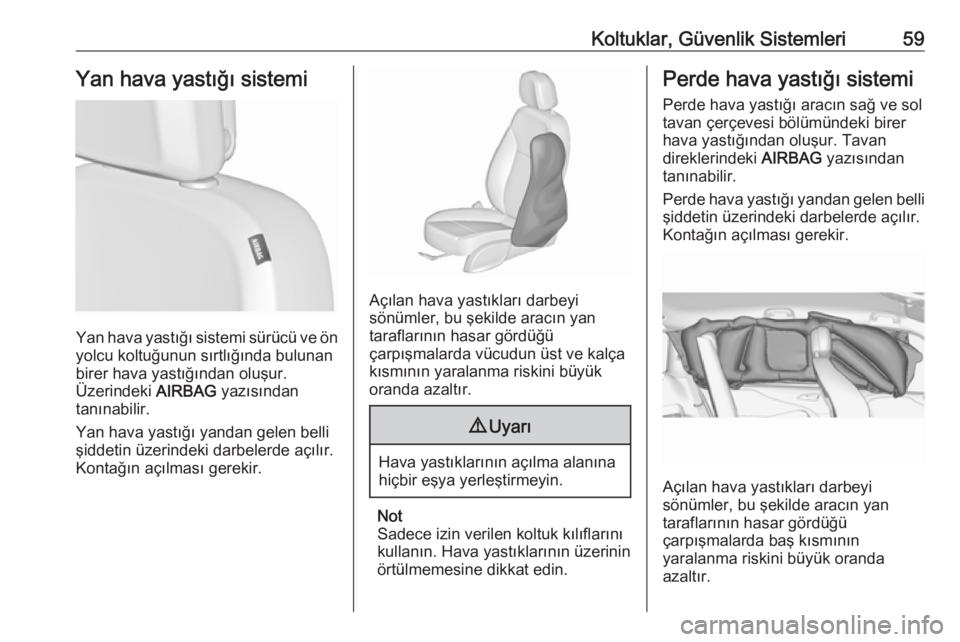

Koltuklar, Güvenlik Sistemleri59Yan hava yastığı sistemi
Yan hava yastığı sistemi sürücü ve önyolcu koltuğunun sırtlığında bulunan
birer hava yastığından oluşur.
Üzerindeki AIRBAG yazısından
tanınabilir.
Yan hava yastığı yandan gelen belli
şiddetin üzerindeki darbelerde açılır.
Kontağın açılması gerekir.
Açılan hava yastıkları darbeyi
sönümler, bu şekilde aracın yan
taraflarının hasar gördüğü
çarpışmalarda vücudun üst ve kalça kısmının yaralanma riskini büyük
oranda azaltır.
9 Uyarı
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Not
Sadece izin verilen koltuk kılıflarını
kullanın. Hava yastıklarının üzerinin
örtülmemesine dikkat edin.
Perde hava yastığı sistemi
Perde hava yastığı aracın sağ ve sol
tavan çerçevesi bölümündeki birer
hava yastığından oluşur. Tavan
direklerindeki AIRBAG yazısından
tanınabilir.
Perde hava yastığı yandan gelen belli şiddetin üzerindeki darbelerde açılır.
Kontağın açılması gerekir.
Açılan hava yastıkları darbeyi
sönümler, bu şekilde aracın yan
taraflarının hasar gördüğü
çarpışmalarda baş kısmının
yaralanma riskini büyük oranda
azaltır.

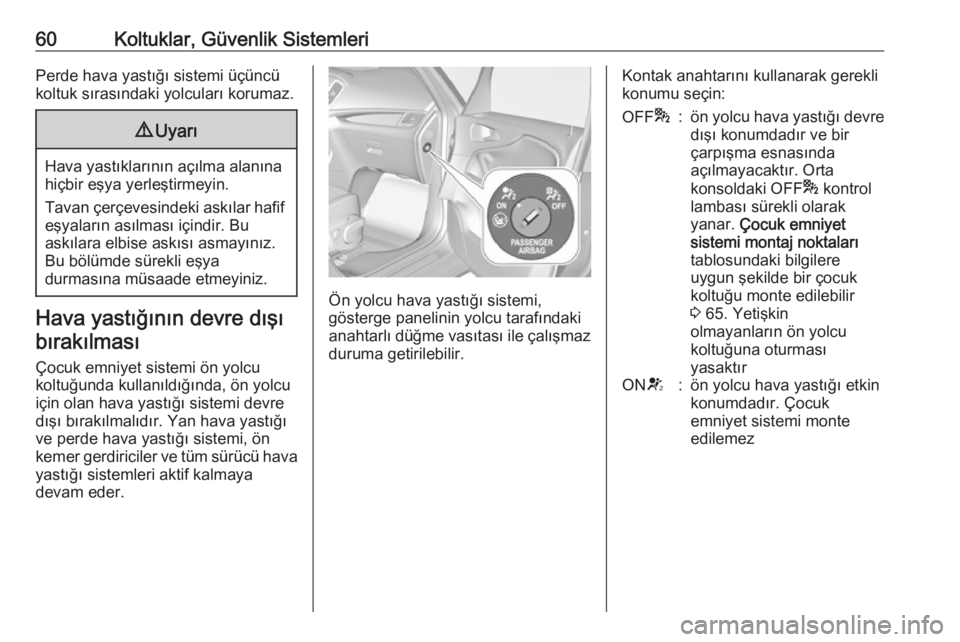

60Koltuklar, Güvenlik SistemleriPerde hava yastığı sistemi üçüncü
koltuk sırasındaki yolcuları korumaz.9 Uyarı
Hava yastıklarının açılma alanına
hiçbir eşya yerleştirmeyin.
Tavan çerçevesindeki askılar hafif eşyaların asılması içindir. Bu
askılara elbise askısı asmayınız. Bu bölümde sürekli eşya
durmasına müsaade etmeyiniz.
Hava yastığının devre dışı
bırakılması
Çocuk emniyet sistemi ön yolcu koltuğunda kullanıldığında, ön yolcu
için olan hava yastığı sistemi devre
dışı bırakılmalıdır. Yan hava yastığı
ve perde hava yastığı sistemi, ön
kemer gerdiriciler ve tüm sürücü hava yastığı sistemleri aktif kalmaya
devam eder.
Ön yolcu hava yastığı sistemi,
gösterge panelinin yolcu tarafındaki
anahtarlı düğme vasıtası ile çalışmaz
duruma getirilebilir.
Kontak anahtarını kullanarak gerekli
konumu seçin:OFF *:ön yolcu hava yastığı devre
dışı konumdadır ve bir
çarpışma esnasında
açılmayacaktır. Orta
konsoldaki OFF * kontrol
lambası sürekli olarak yanar. Çocuk emniyet
sistemi montaj noktaları
tablosundaki bilgilere
uygun şekilde bir çocuk
koltuğu monte edilebilir
3 65. Yetişkin
olmayanların ön yolcu
koltuğuna oturması
yasaktırON V:ön yolcu hava yastığı etkin
konumdadır. Çocuk
emniyet sistemi monte
edilemez

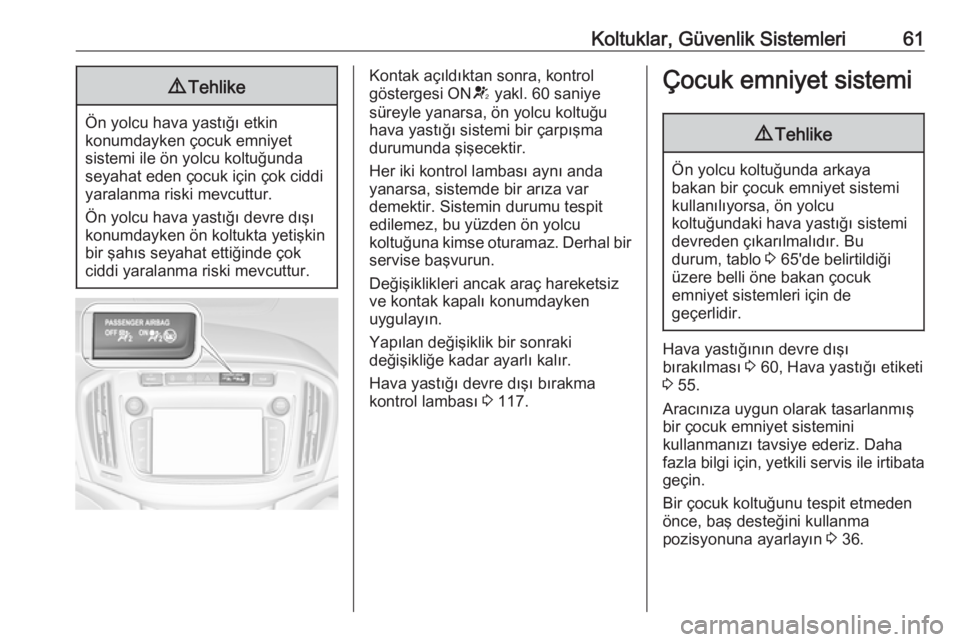

Koltuklar, Güvenlik Sistemleri619Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Kontak açıldıktan sonra, kontrol
göstergesi ON V yakl. 60 saniye
süreyle yanarsa, ön yolcu koltuğu
hava yastığı sistemi bir çarpışma
durumunda şişecektir.
Her iki kontrol lambası aynı anda
yanarsa, sistemde bir arıza var
demektir. Sistemin durumu tespit
edilemez, bu yüzden ön yolcu
koltuğuna kimse oturamaz. Derhal bir
servise başvurun.
Değişiklikleri ancak araç hareketsiz
ve kontak kapalı konumdayken
uygulayın.
Yapılan değişiklik bir sonraki
değişikliğe kadar ayarlı kalır.
Hava yastığı devre dışı bırakma
kontrol lambası 3 117.Çocuk emniyet sistemi9 Tehlike
Ön yolcu koltuğunda arkaya
bakan bir çocuk emniyet sistemi
kullanılıyorsa, ön yolcu
koltuğundaki hava yastığı sistemi
devreden çıkarılmalıdır. Bu
durum, tablo 3 65'de belirtildiği
üzere belli öne bakan çocuk
emniyet sistemleri için de
geçerlidir.
Hava yastığının devre dışı
bırakılması 3 60, Hava yastığı etiketi
3 55.
Aracınıza uygun olarak tasarlanmış
bir çocuk emniyet sistemini
kullanmanızı tavsiye ederiz. Daha
fazla bilgi için, yetkili servis ile irtibata
geçin.
Bir çocuk koltuğunu tespit etmeden
önce, baş desteğini kullanma
pozisyonuna ayarlayın 3 36.

62Koltuklar, Güvenlik SistemleriÇocuk emniyet sistemi kullanılırken
aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet
sistemi ile birlikte verilen kullanım kılavuzuna uyun.
Yerel ve ulusal kurallara ve
düzenlemelere mutlaka uyun. Bazı
ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına
müsaade edilmez.
Çocuk emniyet sistemleri şunlarla
sabitlenebilir:
● Üç noktalı emniyet kemeri
● ISOFIX braketleri
● Top-tether
Üç noktalı emniyet kemeri Çocuk emniyet sistemleri üç noktalı
emniyet sistemi kullanılarak
sabitlenebilir. Kullanılan çocuk
emniyet sistemlerinin büyüklüğüne
bağlı olarak, ikinci sıradaki dış
koltuklara ve üçüncü sıradaki
koltuklara en fazla iki çocuk emniyet
sistemi takılabilir. 3 65.ISOFIX braketleri
Aracınız için onaylanmış ISOFIX
çocuk emniyet sistemlerini ISOFIX
tespit braketlerine sabitleyin. Arca
özel ISOFIX çocuk emniyet sistemi
konumları ISOFIX tablosunda
işaretlenmiştir 3 65.
ISOFIX tespit braketleri koltuk
sırtlığındaki etiketlerle belirtilmiştir.
İkinci koltuk sırasında ISOFIX ile
bağlanmış bir çocuk emniyet sistemi
kullanıldığında, ilgili dış koltuğu,
temel koltuklara göre, arka konumdan
itibaren üçüncü çentiğe ayarlamanızı
öneririz. Lounge koltuk, eğer varsa,
normal pozisyonda olmalıdır 3 44.
Bir i-Size çocuk emniyet sistemi BM
Yönetmeliği No. 129'a uygun bir
üniversal ISOFIX çocuk emniyet
sistemidir.
Tüm i-Size çocuk emniyet sistemleri, i-Size için uygun herhangi bir araç
koltuğunda kullanılabilir, i-Size
tablosu 3 65.

Koltuklar, Güvenlik Sistemleri63ISOFIX tespit braketlerine ek olarak
bir Top-tehter kayış veya destek ayağı kullanılmalıdır.
i-Size çocuk koltukları ve i-Size onaylı araç koltukları i-Size sembolüyle
belirtilmiştir, resme bakınız.
Top-tether sabitleme halkaları
Top-Tether sabitleme halkaları,
çocuk koltuğu için : sembolü ile
işaretlenmiştir.
ISOFIX tespit braketlerine ek olarak
Top-Tether kayışını Top-Tether
sabitleme halkalarına sabitleyin. Top- Tether çocuk emniyet sisteminin
kemeri koltuk başlığının altından her
iki kılavuz çubuğun arasından
geçmelidir.
Üniversal kategorideki ISOFIX çocuk
emniyet sistemleri ilgili çizelgede IUF
ibaresiyle gösterilmektedir 3 65.
Doğru sistem seçimi Çocuk emniyet sistemlerin
bağlanması için arka koltuklar en
rahat yerdir.
Çocuğunuz araç içerisinde mümkün
olduğunca yüzü aracın arka kısmına
bakacak şekilde taşınmalıdır. Bu
durum çocuğun yetişkinlere kıyasla
çok zayıf olan bel kemiğinin bir kaza
durumunda daha az yüklenmeye
maruz kalmasını sağlar.
Geçerli UN ECE kurallarına uygun
çocuk emniyet sistemleri uygundur.
Çocuk emniyet sistemlerinin zorunlu
olarak kullanılması ile ilgili olarak
yerel yasaları ve talimatları gözden
geçirin.
Aşağıdaki ağırlık sınıfları için şu
çocuk emniyet sistemleri tavsiye
edilmektedir:
Grup 0 ve Grup 0+ için 13 kg'a kadar
olan çocuklar için Maxi Cosi Cabriofix ve Grup I'de 13 kg ila 18 kg ağırlıktaki
çocuklar için Duo Plus.
Monte edilecek çocuk koltuğu
sisteminin araç tipiyle uyumlu
olduğundan emin olun.
Çocuk emniyet sisteminin araç
içindeki sabitleme konumunun doğru
olduğundan emin olun, bkz.
aşağıdaki tablolar.

64Koltuklar, Güvenlik SistemleriÇocukların araca, araç trafiğinin
olmadığı taraftan binip inmelerini
sağlayın.
Çocuk emniyet sistemi
kullanılmadığında emniyet kemeriyle
sabitleştirin veya araçtan çıkartın.
Not
Çocuk emniyet sistemlerinin üzerine bir şey yapıştırmayın ve başka birmalzeme ile kaplamayın.
Bir kazadan sonra, kazadan
etkilenen çocuk emniyet sisteminin
değiştirilmesi gerekir.

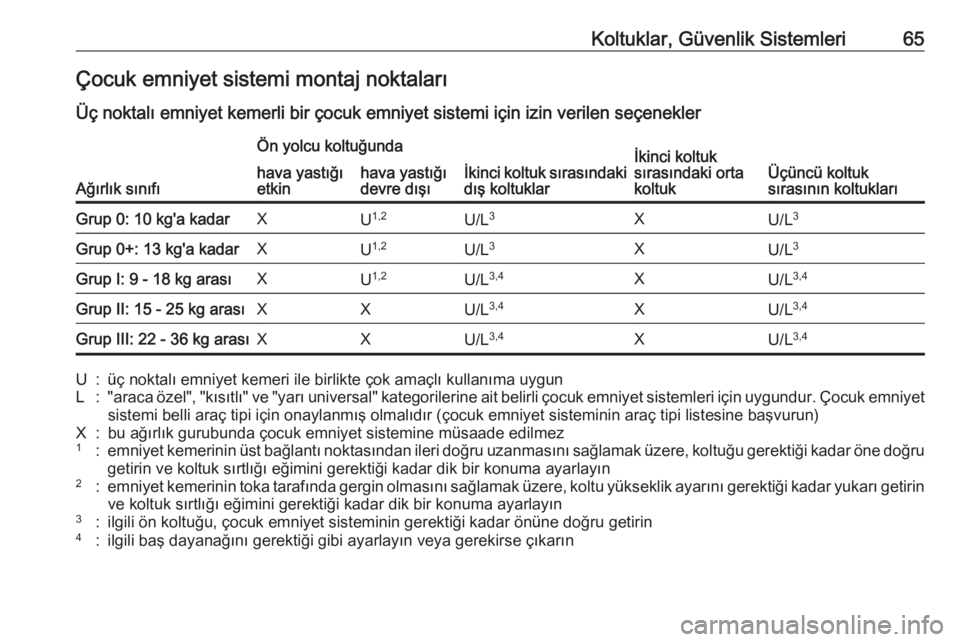

Koltuklar, Güvenlik Sistemleri65Çocuk emniyet sistemi montaj noktaları
Üç noktalı emniyet kemerli bir çocuk emniyet sistemi için izin verilen seçenekler
Ağırlık sınıfı
Ön yolcu koltuğunda
İkinci koltuk sırasındaki
dış koltuklarİkinci koltuk
sırasındaki orta
koltukÜçüncü koltuk
sırasının koltukları
hava yastığı
etkinhava yastığı
devre dışıGrup 0: 10 kg'a kadarXU 1,2U/L 3XU/L3Grup 0+: 13 kg'a kadarXU1,2U/L 3XU/L3Grup I: 9 - 18 kg arasıXU1,2U/L 3,4XU/L 3,4Grup II: 15 - 25 kg arasıXXU/L3,4XU/L 3,4Grup III: 22 - 36 kg arasıXXU/L3,4XU/L3,4U:üç noktalı emniyet kemeri ile birlikte çok amaçlı kullanıma uygunL:"araca özel", "kısıtlı" ve "yarı universal" kategorilerine ait belirli çocuk emniyet sistemleri için uygundur. Çocuk emniyet
sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine başvurun)X:bu ağırlık gurubunda çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğrugetirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında gergin olmasını sağlamak üzere, koltu yükseklik ayarını gerektiği kadar yukarı getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarın

66Koltuklar, Güvenlik SistemleriISOFIX braketli ISOFIX çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri
Bu tablo tüm ISOFIX çocuk emniyet sistemleri ile ilgilidir
Ağırlık sınıfıEbat sınıfıSabitlemeÖn yolcu
koltuğundaİkinci koltuk
sırasındaki dış
koltuklarİkinci koltuk
sırasındaki orta
koltukÜçüncü koltuk
sırasının
koltuklarıGrup 0: 10 kg'a kadarG
F
EISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XGrup 0+: 13 kg'a kadarEISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXGrup I: 9 - 18 kg arasıDISO/R2XIL3,4XXCISO/R3XIL 3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXGrup II: 15 - 25 kg arasıXIL3,4XXGrup III: 22 - 36 kg arasıXIL3,4XX

Koltuklar, Güvenlik Sistemleri67IL:'araca özel', 'kısıtlı' veya 'yarı üniversal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur.
ISOFIX emniyet sistemi belli araç tipi için onaylanmış olmalıdır (çocuk emniyet sisteminin araç tipi listesine
başvurun)IUF:bu ağırlık grubunda kullanıma izin verilen üniversal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri
için uygundurX:bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez1:emniyet kemerinin üst bağlantı noktasından ileri doğru uzanmasını sağlamak üzere, koltuğu gerektiği kadar öne doğru getirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın2:emniyet kemerinin toka tarafında gergin olmasını sağlamak üzere, koltu yükseklik ayarını gerektiği kadar yukarıgetirin ve koltuk sırtlığı eğimini gerektiği kadar dik bir konuma ayarlayın3:ilgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin4:ilgili baş dayanağını gerektiği gibi ayarlayın veya gerekirse çıkarınA - ISO//F3:9-18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyetsistemi.B - ISO//F2:9-18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.B1 - ISO//F2X:9-18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.C - ISO//R3:18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet
sistemi.D - ISO//R2:18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.E - ISO//R1:13 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.

68Koltuklar, Güvenlik SistemleriISOFIX braketli i-Size çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleriÖn yolcu koltuğundaİkinci koltuk
sırasındaki dış
koltuklarİkinci koltuk
sırasındaki orta koltukÜçüncü koltuk
sırasının koltuklarıhava yastığı etkinhava yastığı
devre dışıi-Size çocuk
emniyet
sistemleriXXi - UXXi - U:i-Size 'üniversal' öne ve arkaya bakan çocuk emniyet sistemleri için uygundurX:oturma konumu i-Size 'üniversal' çocuk emniyet sistemleri için uygun değil
