Anahtar, Kapılar ve Camlar29Yan aynalar
Dış bükey aynalar Konveks yan aynada kör noktaları
azaltan bir yuvarlak alan mevcuttur.
Aynanın bombeli yapısından dolayı
nesneler aynada daha küçük görülür
ve arkada bulunan aracın mesafesini
doğru tahmin etme olanağı sınırlanır.
Yan kör nokta alarmı 3 198.
Elektrik kumandalı yan aynalarAyar düğmesini sola (L) veya sağa
(R) çevirerek istediğiniz yan aynayı
seçin. İlgili aynayı, dört yönlü
kumanda düğmesini eğerek
ayarlayın.
0 konumunda hiçbir ayna
seçilmemiştir.
Katlanabilen yan aynalar
Yan aynalar yayaların güvenliğini
sağlamak amacıyla bir darbeye
maruz kaldıklarında içe doğru
katlanırlar. Hafifçe bastırarak tekrar normal konumuna getirin.
Elektrikli katlanabilen yan aynalar
Ayar düğmesini 0 konumuna çevirin
ve sonra aşağıya doğru itin. Her iki
yan ayna da katlanır.
Ayar düğmesine tekrar basın, her iki
yan ayna ilk konumunlarına geri
döner.
Elektriksel kumanda ile içe doğru katlanmış bir ayna daha sonra
manuel olarak açılırsa ayar düğmesi
aşağıya doğru bastırıldığında sadece
diğer ayna elektriksel kumanda ile
açılır.
Page 32 of 305

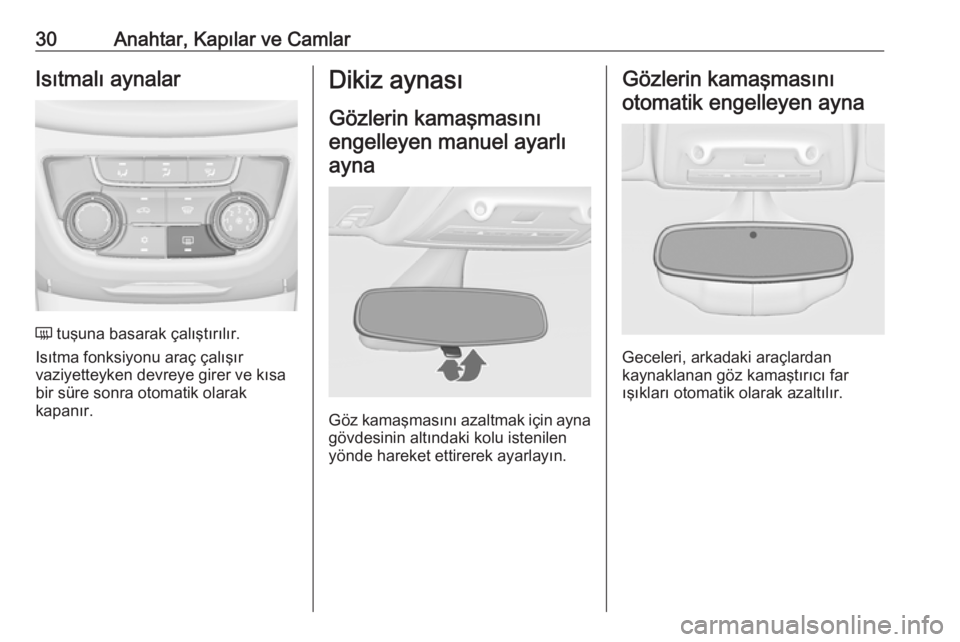

30Anahtar, Kapılar ve CamlarIsıtmalı aynalar
Ü tuşuna basarak çalıştırılır.
Isıtma fonksiyonu araç çalışır
vaziyetteyken devreye girer ve kısa
bir süre sonra otomatik olarak
kapanır.
Dikiz aynası
Gözlerin kamaşmasını
engelleyen manuel ayarlı ayna
Göz kamaşmasını azaltmak için ayna
gövdesinin altındaki kolu istenilen
yönde hareket ettirerek ayarlayın.
Gözlerin kamaşmasını
otomatik engelleyen ayna
Geceleri, arkadaki araçlardan
kaynaklanan göz kamaştırıcı far
ışıkları otomatik olarak azaltılır.

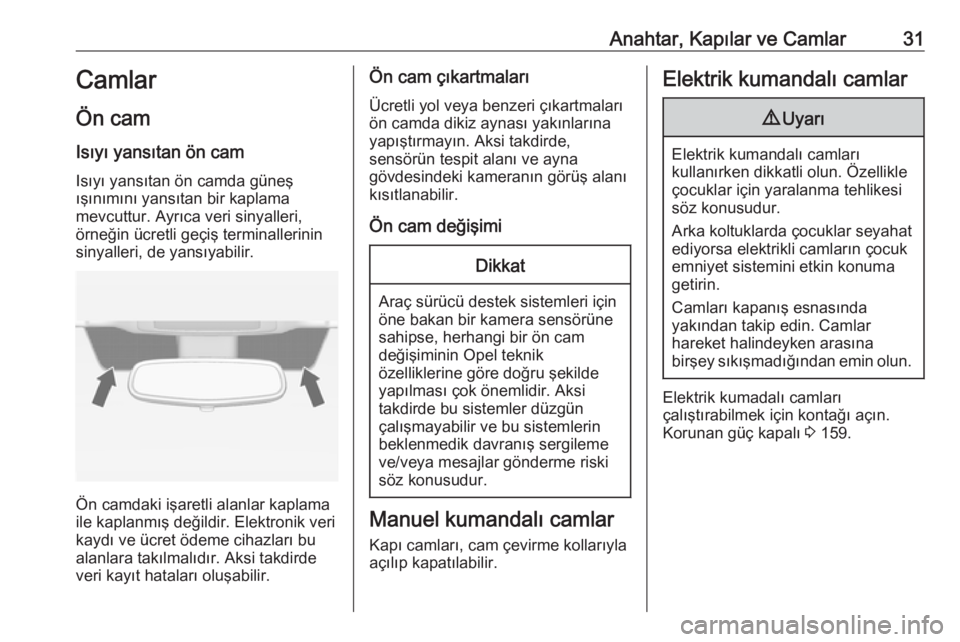

Page 33 of 305
Anahtar, Kapılar ve Camlar31Camlar
Ön cam
Isıyı yansıtan ön cam
Isıyı yansıtan ön camda güneş
ışınımını yansıtan bir kaplama
mevcuttur. Ayrıca veri sinyalleri,
örneğin ücretli geçiş terminallerinin
sinyalleri, de yansıyabilir.
Ön camdaki işaretli alanlar kaplama
ile kaplanmış değildir. Elektronik veri
kaydı ve ücret ödeme cihazları bu
alanlara takılmalıdır. Aksi takdirde
veri kayıt hataları oluşabilir.
Ön cam çıkartmaları
Ücretli yol veya benzeri çıkartmaları
ön camda dikiz aynası yakınlarına
yapıştırmayın. Aksi takdirde,
sensörün tespit alanı ve ayna
gövdesindeki kameranın görüş alanı
kısıtlanabilir.
Ön cam değişimiDikkat
Araç sürücü destek sistemleri için
öne bakan bir kamera sensörüne
sahipse, herhangi bir ön cam
değişiminin Opel teknik
özelliklerine göre doğru şekilde
yapılması çok önemlidir. Aksi
takdirde bu sistemler düzgün
çalışmayabilir ve bu sistemlerin
beklenmedik davranış sergileme
ve/veya mesajlar gönderme riski
söz konusudur.
Manuel kumandalı camlar
Kapı camları, cam çevirme kollarıyla
açılıp kapatılabilir.
Elektrik kumandalı camlar9 Uyarı
Elektrik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camların çocuk
emniyet sistemini etkin konuma
getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumadalı camları
çalıştırabilmek için kontağı açın.
Korunan güç kapalı 3 159.

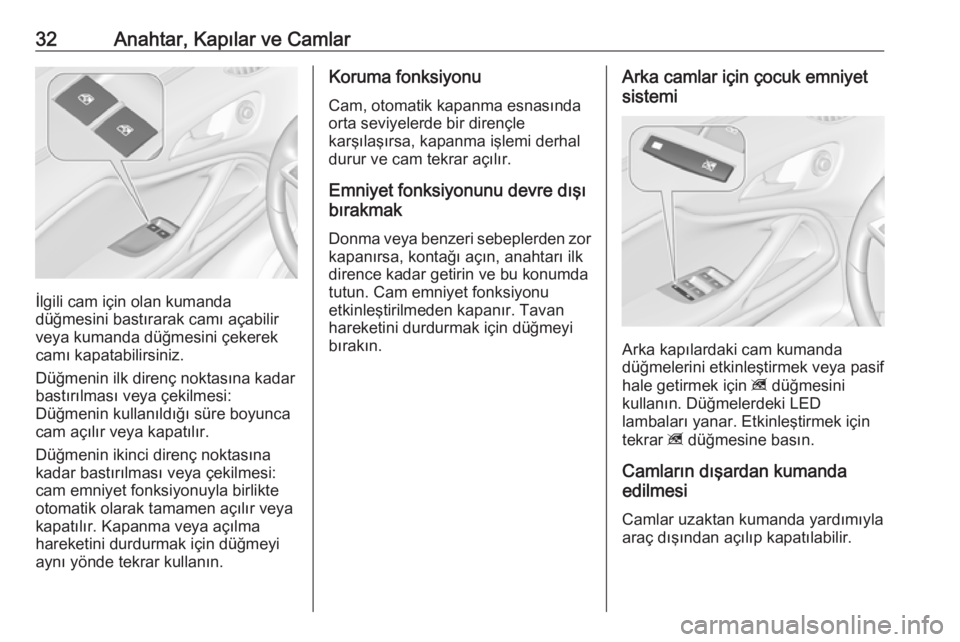

Page 34 of 305
32Anahtar, Kapılar ve Camlar
İlgili cam için olan kumanda
düğmesini bastırarak camı açabilir
veya kumanda düğmesini çekerek
camı kapatabilirsiniz.
Düğmenin ilk direnç noktasına kadar
bastırılması veya çekilmesi:
Düğmenin kullanıldığı süre boyunca
cam açılır veya kapatılır.
Düğmenin ikinci direnç noktasına
kadar bastırılması veya çekilmesi:
cam emniyet fonksiyonuyla birlikte
otomatik olarak tamamen açılır veya
kapatılır. Kapanma veya açılma
hareketini durdurmak için düğmeyi
aynı yönde tekrar kullanın.
Koruma fonksiyonu
Cam, otomatik kapanma esnasında
orta seviyelerde bir dirençle
karşılaşırsa, kapanma işlemi derhal
durur ve cam tekrar açılır.
Emniyet fonksiyonunu devre dışı
bırakmak
Donma veya benzeri sebeplerden zor kapanırsa, kontağı açın, anahtarı ilkdirence kadar getirin ve bu konumda
tutun. Cam emniyet fonksiyonu
etkinleştirilmeden kapanır. Tavan
hareketini durdurmak için düğmeyi
bırakın.Arka camlar için çocuk emniyet
sistemi
Arka kapılardaki cam kumanda
düğmelerini etkinleştirmek veya pasif
hale getirmek için z düğmesini
kullanın. Düğmelerdeki LED
lambaları yanar. Etkinleştirmek için
tekrar z düğmesine basın.
Camların dışardan kumanda edilmesi
Camlar uzaktan kumanda yardımıyla
araç dışından açılıp kapatılabilir.

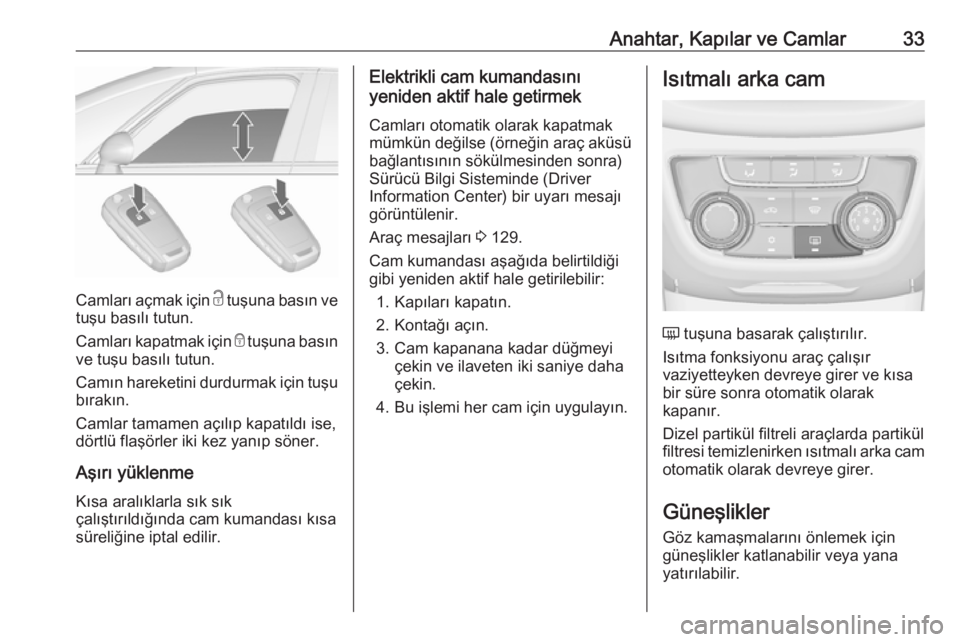

Page 35 of 305
Anahtar, Kapılar ve Camlar33
Camları açmak için c tuşuna basın ve
tuşu basılı tutun.
Camları kapatmak için e tuşuna basın
ve tuşu basılı tutun.
Camın hareketini durdurmak için tuşu
bırakın.
Camlar tamamen açılıp kapatıldı ise,
dörtlü flaşörler iki kez yanıp söner.
Aşırı yüklenme
Kısa aralıklarla sık sık
çalıştırıldığında cam kumandası kısa
süreliğine iptal edilir.
Elektrikli cam kumandasını
yeniden aktif hale getirmek
Camları otomatik olarak kapatmak
mümkün değilse (örneğin araç aküsü bağlantısının sökülmesinden sonra)Sürücü Bilgi Sisteminde (Driver
Information Center) bir uyarı mesajı
görüntülenir.
Araç mesajları 3 129.
Cam kumandası aşağıda belirtildiği
gibi yeniden aktif hale getirilebilir:
1. Kapıları kapatın.
2. Kontağı açın.
3. Cam kapanana kadar düğmeyi çekin ve ilaveten iki saniye daha
çekin.
4. Bu işlemi her cam için uygulayın.Isıtmalı arka cam
Ü tuşuna basarak çalıştırılır.
Isıtma fonksiyonu araç çalışır
vaziyetteyken devreye girer ve kısa
bir süre sonra otomatik olarak
kapanır.
Dizel partikül filtreli araçlarda partikül
filtresi temizlenirken ısıtmalı arka cam otomatik olarak devreye girer.
Güneşlikler
Göz kamaşmalarını önlemek için
güneşlikler katlanabilir veya yana
yatırılabilir.

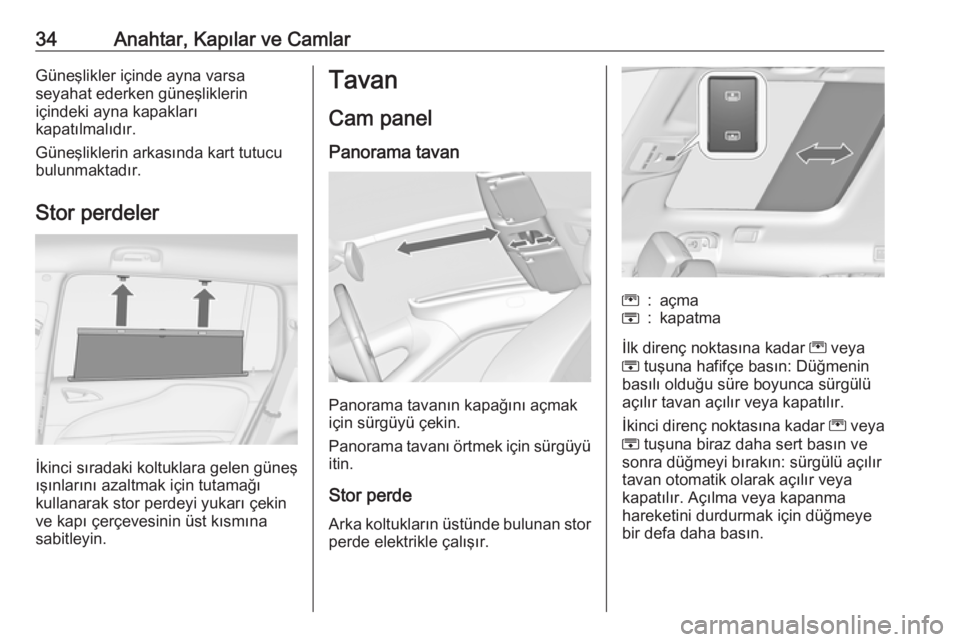

Page 36 of 305
34Anahtar, Kapılar ve CamlarGüneşlikler içinde ayna varsa
seyahat ederken güneşliklerin
içindeki ayna kapakları
kapatılmalıdır.
Güneşliklerin arkasında kart tutucu
bulunmaktadır.
Stor perdeler
İkinci sıradaki koltuklara gelen güneş
ışınlarını azaltmak için tutamağı
kullanarak stor perdeyi yukarı çekin
ve kapı çerçevesinin üst kısmına
sabitleyin.
Tavan
Cam panel
Panorama tavan
Panorama tavanın kapağını açmak
için sürgüyü çekin.
Panorama tavanı örtmek için sürgüyü itin.
Stor perde
Arka koltukların üstünde bulunan stor perde elektrikle çalışır.
G:açmaH:kapatma
İlk direnç noktasına kadar G veya
H tuşuna hafifçe basın: Düğmenin
basılı olduğu süre boyunca sürgülü açılır tavan açılır veya kapatılır.
İkinci direnç noktasına kadar G veya
H tuşuna biraz daha sert basın ve
sonra düğmeyi bırakın: sürgülü açılır tavan otomatik olarak açılır veya
kapatılır. Açılma veya kapanma
hareketini durdurmak için düğmeye
bir defa daha basın.

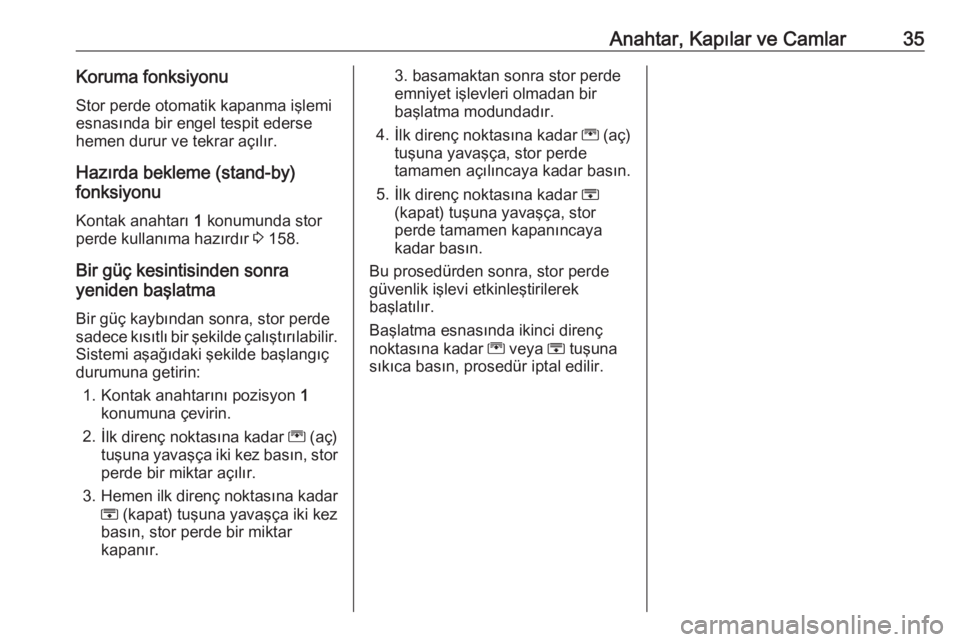

Page 37 of 305
Anahtar, Kapılar ve Camlar35Koruma fonksiyonu
Stor perde otomatik kapanma işlemi
esnasında bir engel tespit ederse
hemen durur ve tekrar açılır.
Hazırda bekleme (stand-by)
fonksiyonu
Kontak anahtarı 1 konumunda stor
perde kullanıma hazırdır 3 158.
Bir güç kesintisinden sonra
yeniden başlatma
Bir güç kaybından sonra, stor perde
sadece kısıtlı bir şekilde çalıştırılabilir.
Sistemi aşağıdaki şekilde başlangıç
durumuna getirin:
1. Kontak anahtarını pozisyon 1
konumuna çevirin.
2. İlk direnç noktasına kadar G (aç)
tuşuna yavaşça iki kez basın, stor
perde bir miktar açılır.
3. Hemen ilk direnç noktasına kadar
H (kapat) tuşuna yavaşça iki kez
basın, stor perde bir miktar
kapanır.3. basamaktan sonra stor perde
emniyet işlevleri olmadan bir
başlatma modundadır.
4. İlk direnç noktasına kadar G (aç)
tuşuna yavaşça, stor perde tamamen açılıncaya kadar basın.
5. İlk direnç noktasına kadar H
(kapat) tuşuna yavaşça, stor
perde tamamen kapanıncaya
kadar basın.
Bu prosedürden sonra, stor perde
güvenlik işlevi etkinleştirilerek
başlatılır.
Başlatma esnasında ikinci direnç
noktasına kadar G veya H tuşuna
sıkıca basın, prosedür iptal edilir.

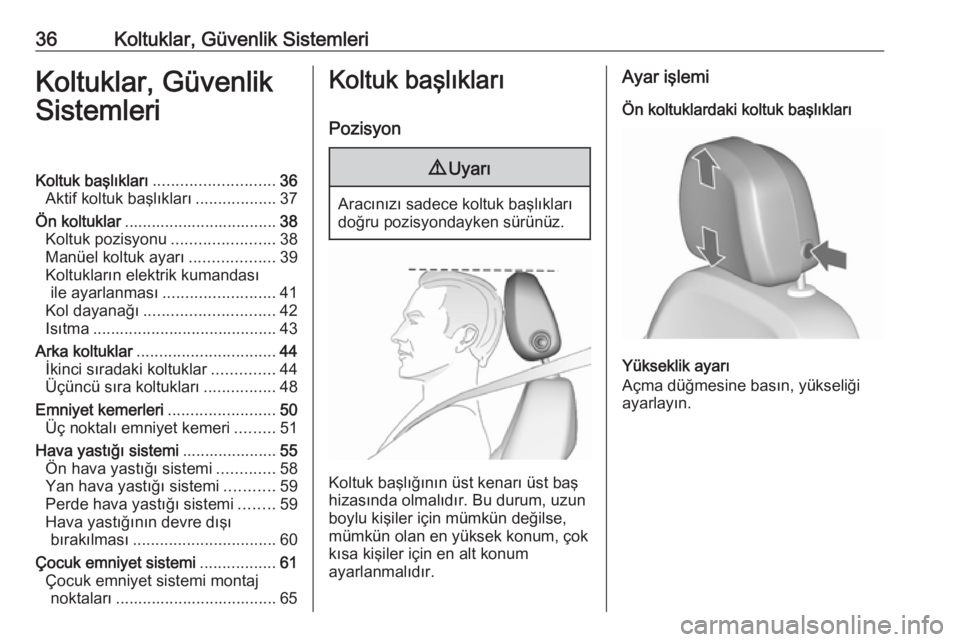

Page 38 of 305
36Koltuklar, Güvenlik SistemleriKoltuklar, Güvenlik
SistemleriKoltuk başlıkları ........................... 36
Aktif koltuk başlıkları ..................37
Ön koltuklar .................................. 38
Koltuk pozisyonu .......................38
Manüel koltuk ayarı ...................39
Koltukların elektrik kumandası ile ayarlanması ......................... 41
Kol dayanağı ............................. 42
Isıtma ......................................... 43
Arka koltuklar ............................... 44
İkinci sıradaki koltuklar ..............44
Üçüncü sıra koltukları ................48
Emniyet kemerleri ........................50
Üç noktalı emniyet kemeri .........51
Hava yastığı sistemi .....................55
Ön hava yastığı sistemi .............58
Yan hava yastığı sistemi ...........59
Perde hava yastığı sistemi ........59
Hava yastığının devre dışı bırakılması ................................ 60
Çocuk emniyet sistemi .................61
Çocuk emniyet sistemi montaj noktaları .................................... 65Koltuk başlıkları
Pozisyon9 Uyarı
Aracınızı sadece koltuk başlıkları
doğru pozisyondayken sürünüz.
Koltuk başlığının üst kenarı üst baş
hizasında olmalıdır. Bu durum, uzun
boylu kişiler için mümkün değilse,
mümkün olan en yüksek konum, çok
kısa kişiler için en alt konum
ayarlanmalıdır.
Ayar işlemi
Ön koltuklardaki koltuk başlıkları
Yükseklik ayarı
Açma düğmesine basın, yükseliği
ayarlayın.

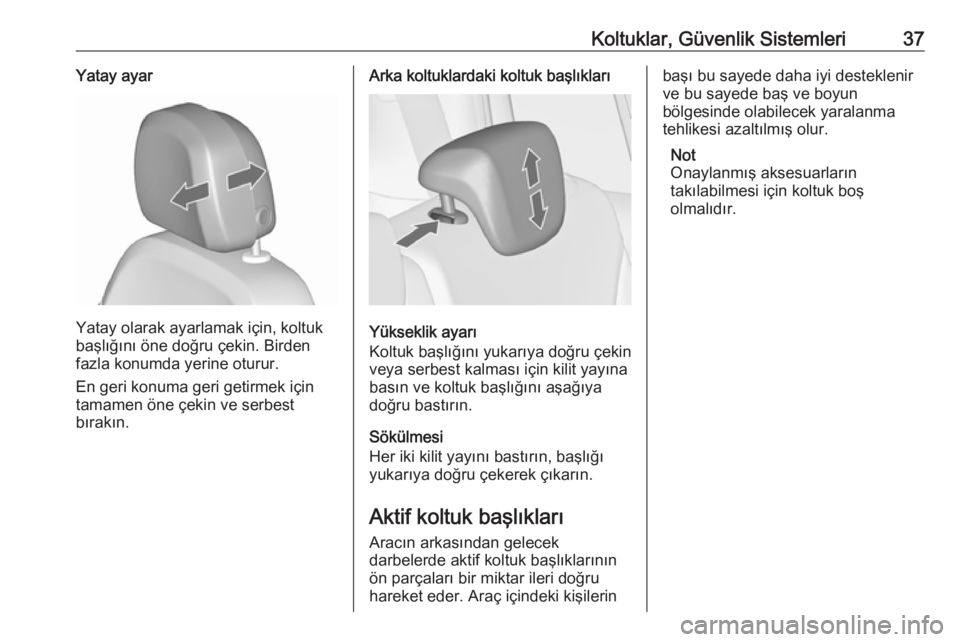

Page 39 of 305
Koltuklar, Güvenlik Sistemleri37Yatay ayar
Yatay olarak ayarlamak için, koltuk
başlığını öne doğru çekin. Birden
fazla konumda yerine oturur.
En geri konuma geri getirmek için
tamamen öne çekin ve serbest
bırakın.
Arka koltuklardaki koltuk başlıkları
Yükseklik ayarı
Koltuk başlığını yukarıya doğru çekin
veya serbest kalması için kilit yayına basın ve koltuk başlığını aşağıyadoğru bastırın.
Sökülmesi
Her iki kilit yayını bastırın, başlığı
yukarıya doğru çekerek çıkarın.
Aktif koltuk başlıkları Aracın arkasından gelecek
darbelerde aktif koltuk başlıklarının ön parçaları bir miktar ileri doğru
hareket eder. Araç içindeki kişilerin
başı bu sayede daha iyi desteklenir
ve bu sayede baş ve boyun
bölgesinde olabilecek yaralanma
tehlikesi azaltılmış olur.
Not
Onaylanmış aksesuarların takılabilmesi için koltuk boş
olmalıdır.

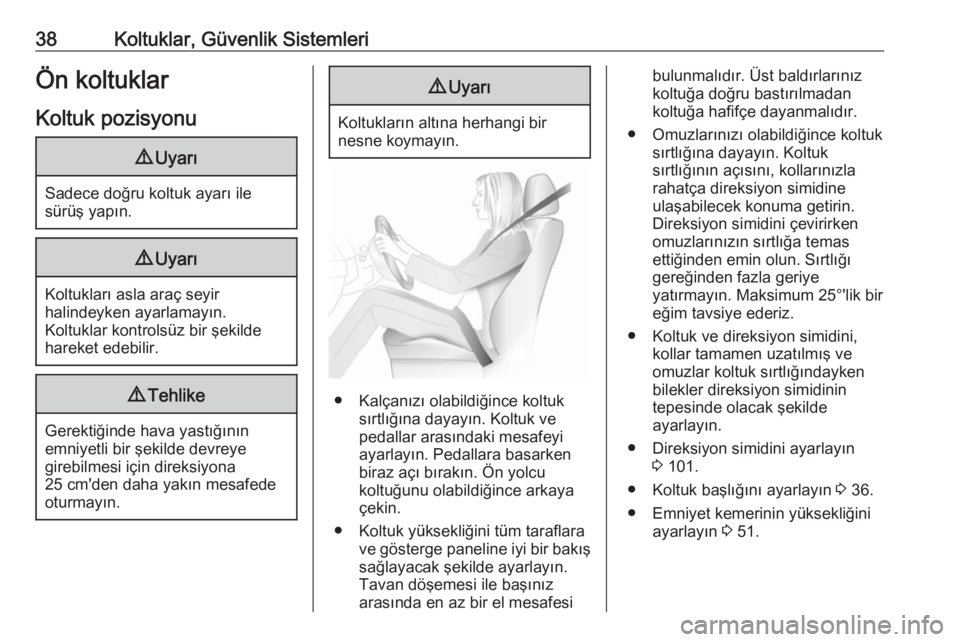

Page 40 of 305
38Koltuklar, Güvenlik SistemleriÖn koltuklarKoltuk pozisyonu9 Uyarı
Sadece doğru koltuk ayarı ile
sürüş yapın.
9 Uyarı
Koltukları asla araç seyir
halindeyken ayarlamayın.
Koltuklar kontrolsüz bir şekilde
hareket edebilir.
9 Tehlike
Gerektiğinde hava yastığının
emniyetli bir şekilde devreye
girebilmesi için direksiyona
25 cm'den daha yakın mesafede
oturmayın.
9 Uyarı
Koltukların altına herhangi bir
nesne koymayın.
● Kalçanızı olabildiğince koltuk sırtlığına dayayın. Koltuk ve
pedallar arasındaki mesafeyi
ayarlayın. Pedallara basarken
biraz açı bırakın. Ön yolcu
koltuğunu olabildiğince arkaya
çekin.
● Koltuk yüksekliğini tüm taraflara ve gösterge paneline iyi bir bakışsağlayacak şekilde ayarlayın.
Tavan döşemesi ile başınız
arasında en az bir el mesafesi
bulunmalıdır. Üst baldırlarınız
koltuğa doğru bastırılmadan
koltuğa hafifçe dayanmalıdır.
● Omuzlarınızı olabildiğince koltuk sırtlığına dayayın. Koltuk
sırtlığının açısını, kollarınızla
rahatça direksiyon simidine
ulaşabilecek konuma getirin.
Direksiyon simidini çevirirken
omuzlarınızın sırtlığa temas
ettiğinden emin olun. Sırtlığı
gereğinden fazla geriye
yatırmayın. Maksimum 25°'lik bir
eğim tavsiye ederiz.
● Koltuk ve direksiyon simidini, kollar tamamen uzatılmış ve
omuzlar koltuk sırtlığındayken
bilekler direksiyon simidinin
tepesinde olacak şekilde
ayarlayın.
● Direksiyon simidini ayarlayın 3 101.
● Koltuk başlığını ayarlayın 3 36.
● Emniyet kemerinin yüksekliğini ayarlayın 3 51.
