OPEL ZAFIRA C 2017.25 Uputstvo za upotrebu (in Serbian)

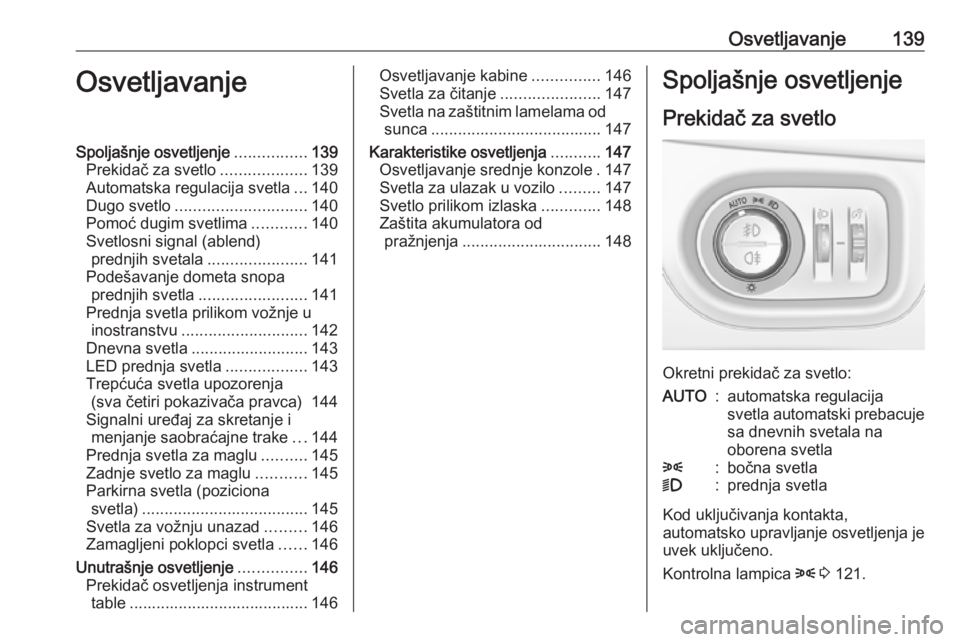

Osvetljavanje139OsvetljavanjeSpoljašnje osvetljenje................139
Prekidač za svetlo ...................139
Automatska regulacija svetla ...140
Dugo svetlo ............................. 140
Pomoć dugim svetlima ............140
Svetlosni signal (ablend) prednjih svetala ......................141
Podešavanje dometa snopa prednjih svetla ........................ 141
Prednja svetla prilikom vožnje u inostranstvu ............................ 142
Dnevna svetla .......................... 143
LED prednja svetla ..................143
Trepćuća svetla upozorenja (sva četiri pokazivača pravca) 144
Signalni uređaj za skretanje i menjanje saobraćajne trake ...144
Prednja svetla za maglu ..........145
Zadnje svetlo za maglu ...........145
Parkirna svetla (poziciona svetla) ..................................... 145
Svetla za vožnju unazad .........146
Zamagljeni poklopci svetla ......146
Unutrašnje osvetljenje ...............146
Prekidač osvetljenja instrument
table ........................................ 146Osvetljavanje kabine ...............146
Svetla za čitanje ......................147
Svetla na zaštitnim lamelama od sunca ...................................... 147
Karakteristike osvetljenja ...........147
Osvetljavanje srednje konzole . 147
Svetla za ulazak u vozilo .........147
Svetlo prilikom izlaska .............148
Zaštita akumulatora od pražnjenja ............................... 148Spoljašnje osvetljenje
Prekidač za svetlo
Okretni prekidač za svetlo:
AUTO:automatska regulacija
svetla automatski prebacuje
sa dnevnih svetala na
oborena svetla8:bočna svetla9:prednja svetla
Kod uključivanja kontakta,
automatsko upravljanje osvetljenja je
uvek uključeno.
Kontrolna lampica 8 3 121.

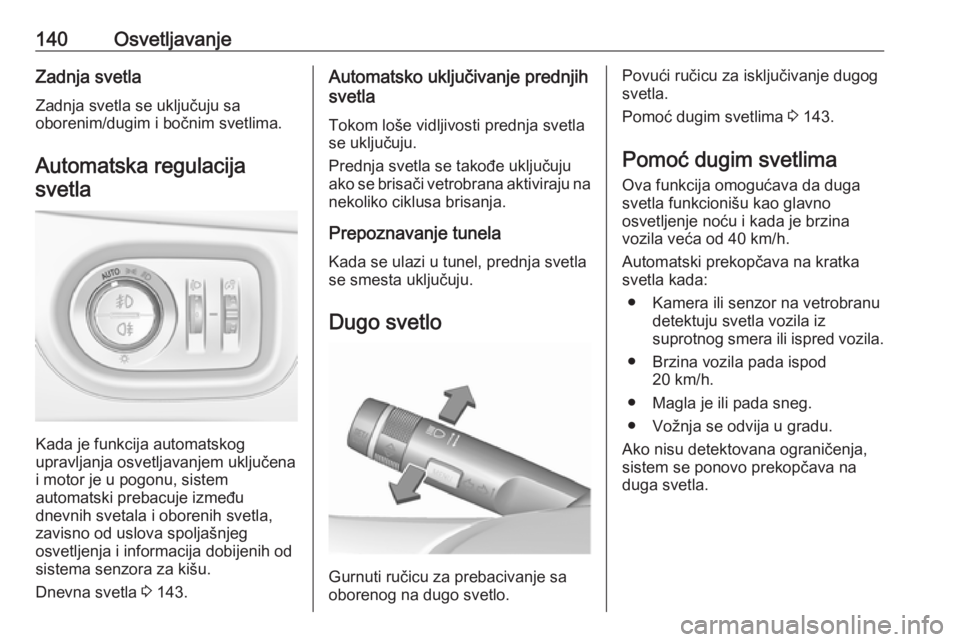

140OsvetljavanjeZadnja svetla
Zadnja svetla se uključuju sa
oborenim/dugim i bočnim svetlima.
Automatska regulacija svetla
Kada je funkcija automatskog
upravljanja osvetljavanjem uključena
i motor je u pogonu, sistem
automatski prebacuje između
dnevnih svetala i oborenih svetla,
zavisno od uslova spoljašnjeg
osvetljenja i informacija dobijenih od
sistema senzora za kišu.
Dnevna svetla 3 143.
Automatsko uključivanje prednjih
svetla
Tokom loše vidljivosti prednja svetla
se uključuju.
Prednja svetla se takođe uključuju
ako se brisači vetrobrana aktiviraju na
nekoliko ciklusa brisanja.
Prepoznavanje tunela
Kada se ulazi u tunel, prednja svetla
se smesta uključuju.
Dugo svetlo
Gurnuti ručicu za prebacivanje sa
oborenog na dugo svetlo.
Povući ručicu za isključivanje dugog svetla.
Pomoć dugim svetlima 3 143.
Pomoć dugim svetlima Ova funkcija omogućava da duga
svetla funkcionišu kao glavno
osvetljenje noću i kada je brzina
vozila veća od 40 km/h.
Automatski prekopčava na kratka
svetla kada:
● Kamera ili senzor na vetrobranu detektuju svetla vozila iz
suprotnog smera ili ispred vozila.
● Brzina vozila pada ispod 20 km/h.
● Magla je ili pada sneg.
● Vožnja se odvija u gradu.
Ako nisu detektovana ograničenja,
sistem se ponovo prekopčava na
duga svetla.

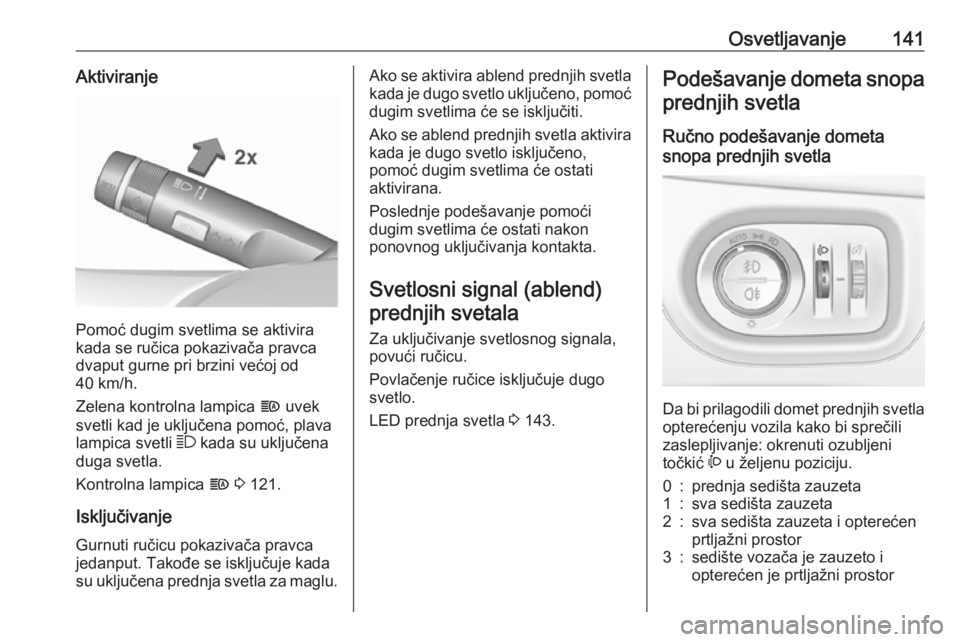

Osvetljavanje141Aktiviranje
Pomoć dugim svetlima se aktivira
kada se ručica pokazivača pravca
dvaput gurne pri brzini većoj od
40 km/h.
Zelena kontrolna lampica f uvek
svetli kad je uključena pomoć, plava lampica svetli 7 kada su uključena
duga svetla.
Kontrolna lampica f 3 121.
Isključivanje
Gurnuti ručicu pokazivača pravca
jedanput. Takođe se isključuje kada
su uključena prednja svetla za maglu.
Ako se aktivira ablend prednjih svetla kada je dugo svetlo uključeno, pomoć
dugim svetlima će se isključiti.
Ako se ablend prednjih svetla aktivira kada je dugo svetlo isključeno,
pomoć dugim svetlima će ostati
aktivirana.
Poslednje podešavanje pomoći
dugim svetlima će ostati nakon
ponovnog uključivanja kontakta.
Svetlosni signal (ablend) prednjih svetala
Za uključivanje svetlosnog signala,
povući ručicu.
Povlačenje ručice isključuje dugo
svetlo.
LED prednja svetla 3 143.Podešavanje dometa snopa
prednjih svetla
Ručno podešavanje dometa
snopa prednjih svetla
Da bi prilagodili domet prednjih svetla
opterećenju vozila kako bi sprečili
zaslepljivanje: okrenuti ozubljeni
točkić ? u željenu poziciju.
0:prednja sedišta zauzeta1:sva sedišta zauzeta2:sva sedišta zauzeta i opterećen
prtljažni prostor3:sedište vozača je zauzeto i
opterećen je prtljažni prostor

142OsvetljavanjeDinamično automatsko nivelisanje
prednjih svetala 3 143.
Prednja svetla prilikom vožnje u inostranstvu
Asimetrična prednja svetla uvećavaju vidljivost ivice puta sa strane
suvozača.
Međutim, prilikom vožnje u zemljama
gde se vozi na suprotnoj strani puta,
podesiti prednja svetla da bi sprečili
zaslepljivanje saobraćaja iz
suprotnog pravca.
Vozila sa halogenim prednjim
svetlimaPostoji beli element za podešavanje
na poleđini svakog kućišta prednjeg
svetla.
Okrenuti element za podešavanje na svakom kućištu prednjeg svetla za 1 /2 kruga u levo šestougaonim
ključem broj šest, radi podešavanja
režima za volan na desnoj strani. Za
podešavanje umetnuti ključ u vođicu
na način prikazan na slici.
Alternativno se za podešavanje može
koristiti krstasti odvijač broj tri.
Za resetovanje u režim za volan na
levoj strani, okrenuti elemente za
podešavanje na oba kućišta prednjih
svetala 1
/2 kruga u desno.Vozila sa LED prednjim svetlima
1. Ključ je u kontakt bravi.
2. Povući ručicu pokazivača pravca i
zadržati (svetlosni signal (ablend)
prednjih svetala).
3. Uključiti kontakt.
4. Nakon oko pet sekundi kontrolna lampica f počinje da trepti i čuje
se zvučni signal.
Kontrolna lampica f 3 121.
Svaki put kad je kontakt uključen, f
trepće oko četiri sekunde kao podsetnik.

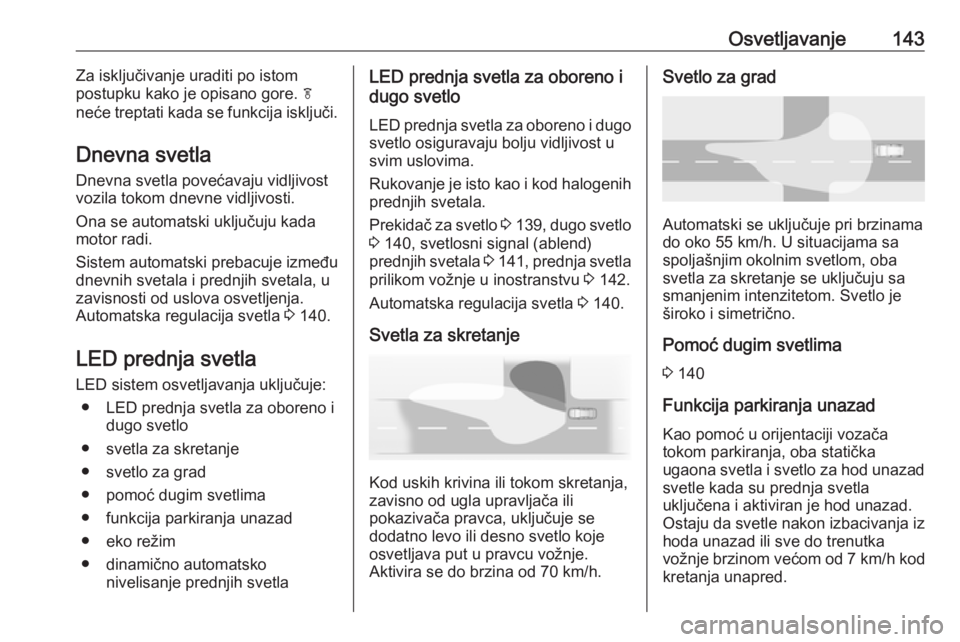

Osvetljavanje143Za isključivanje uraditi po istom
postupku kako je opisano gore. f
neće treptati kada se funkcija isključi.
Dnevna svetla
Dnevna svetla povećavaju vidljivost
vozila tokom dnevne vidljivosti.
Ona se automatski uključuju kada
motor radi.
Sistem automatski prebacuje između
dnevnih svetala i prednjih svetala, u
zavisnosti od uslova osvetljenja.
Automatska regulacija svetla 3 140.
LED prednja svetla
LED sistem osvetljavanja uključuje: ● LED prednja svetla za oboreno i dugo svetlo
● svetla za skretanje
● svetlo za grad
● pomoć dugim svetlima
● funkcija parkiranja unazad
● eko režim
● dinamično automatsko nivelisanje prednjih svetlaLED prednja svetla za oboreno i
dugo svetlo
LED prednja svetla za oboreno i dugo svetlo osiguravaju bolju vidljivost u
svim uslovima.
Rukovanje je isto kao i kod halogenih prednjih svetala.
Prekidač za svetlo 3 139 , dugo svetlo
3 140, svetlosni signal (ablend)
prednjih svetala 3 141 , prednja svetla
prilikom vožnje u inostranstvu 3 142.
Automatska regulacija svetla 3 140.
Svetla za skretanje
Kod uskih krivina ili tokom skretanja,
zavisno od ugla upravljača ili
pokazivača pravca, uključuje se
dodatno levo ili desno svetlo koje
osvetljava put u pravcu vožnje.
Aktivira se do brzina od 70 km/h.
Svetlo za grad
Automatski se uključuje pri brzinama
do oko 55 km/h. U situacijama sa
spoljašnjim okolnim svetlom, oba svetla za skretanje se uključuju sa
smanjenim intenzitetom. Svetlo je
široko i simetrično.
Pomoć dugim svetlima
3 140
Funkcija parkiranja unazad
Kao pomoć u orijentaciji vozača
tokom parkiranja, oba statička
ugaona svetla i svetlo za hod unazad
svetle kada su prednja svetla
uključena i aktiviran je hod unazad.
Ostaju da svetle nakon izbacivanja iz
hoda unazad ili sve do trenutka
vožnje brzinom većom od 7 km/h kod
kretanja unapred.

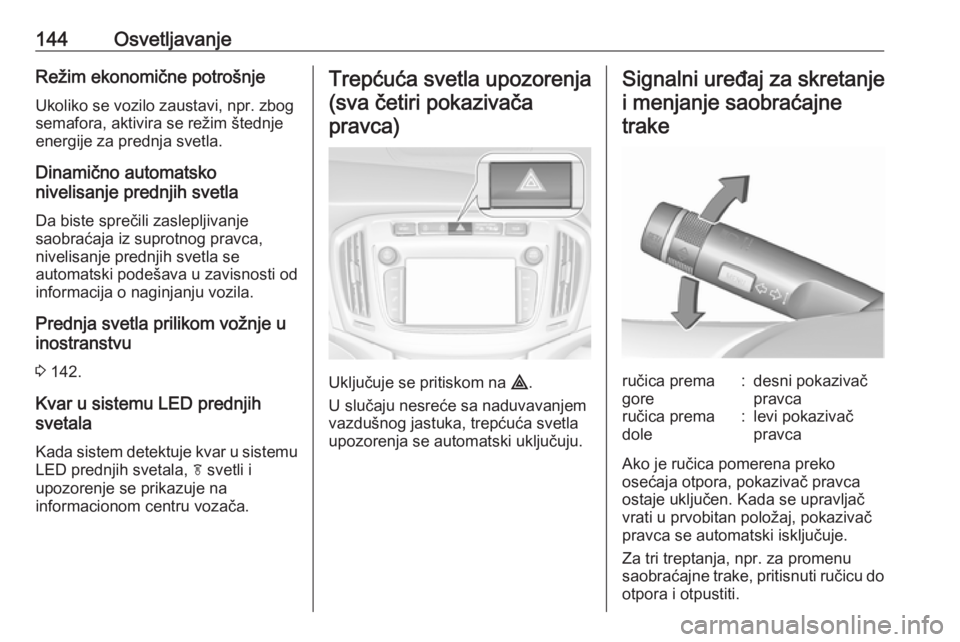

144OsvetljavanjeRežim ekonomične potrošnje
Ukoliko se vozilo zaustavi, npr. zbog
semafora, aktivira se režim štednje
energije za prednja svetla.
Dinamično automatsko
nivelisanje prednjih svetla
Da biste sprečili zaslepljivanje
saobraćaja iz suprotnog pravca,
nivelisanje prednjih svetla se
automatski podešava u zavisnosti od
informacija o naginjanju vozila.
Prednja svetla prilikom vožnje u
inostranstvu
3 142.
Kvar u sistemu LED prednjih
svetala
Kada sistem detektuje kvar u sistemu
LED prednjih svetala, f svetli i
upozorenje se prikazuje na
informacionom centru vozača.Trepćuća svetla upozorenja
(sva četiri pokazivačapravca)
Uključuje se pritiskom na ¨.
U slučaju nesreće sa naduvavanjem
vazdušnog jastuka, trepćuća svetla
upozorenja se automatski uključuju.
Signalni uređaj za skretanje
i menjanje saobraćajnetrakeručica prema
gore:desni pokazivač
pravcaručica prema
dole:levi pokazivač
pravca
Ako je ručica pomerena preko
osećaja otpora, pokazivač pravca
ostaje uključen. Kada se upravljač
vrati u prvobitan položaj, pokazivač
pravca se automatski isključuje.
Za tri treptanja, npr. za promenu
saobraćajne trake, pritisnuti ručicu do
otpora i otpustiti.

Osvetljavanje145Kada je priključena prikolica,
pokazivač pravca trepće šest puta
kada ručicu pritiskate sve dok ne
osetite otpor, a zatim je otpustite.
Pomeriti ručicu do osećaja otpora i
zadržati za duže treptanje.
Za ručno isključivanje pokazivača
pravca, blago pomeriti ručicu u
prvobitan položaj.
Prednja svetla za maglu
Uključuje se pritiskom na >.
Prekidač svetla u položaju AUTO:
uključivanjem prednjih svetla za
maglu će se automatski uključiti i
prednja svetla.
Zadnje svetlo za maglu
Uključuje se pritiskom na r.
Prekidač svetla u položaju AUTO:
uključivanjem zadnjih svetla za maglu će se automatski uključiti i prednja
svetla.
Prekidač svetla u položaju 8: zadnje
svetlo za maglu se jedino može uključiti zajedno sa prednjim svetlima za maglu.
Zadnje svetlo za maglu se isključuje
tokom vuče prikolice ili kada je
priključak priključen u utičnicu, npr.
kada se koristi nosač bicikla.
Parkirna svetla (poziciona
svetla)
Prilikom parkiranja vozila, parkirna
svetla na jednoj strani se mogu
uključiti:
1. Isključiti kontakt.
2. Pomeriti ručicu pokazivača pravca skroz gore (desno
poziciono svetlo) ili prema dole
(levo poziciono svetlo).
Potvrđen signalom i odgovarajućom
kontrolnom lampicom pokazivača
pravca.

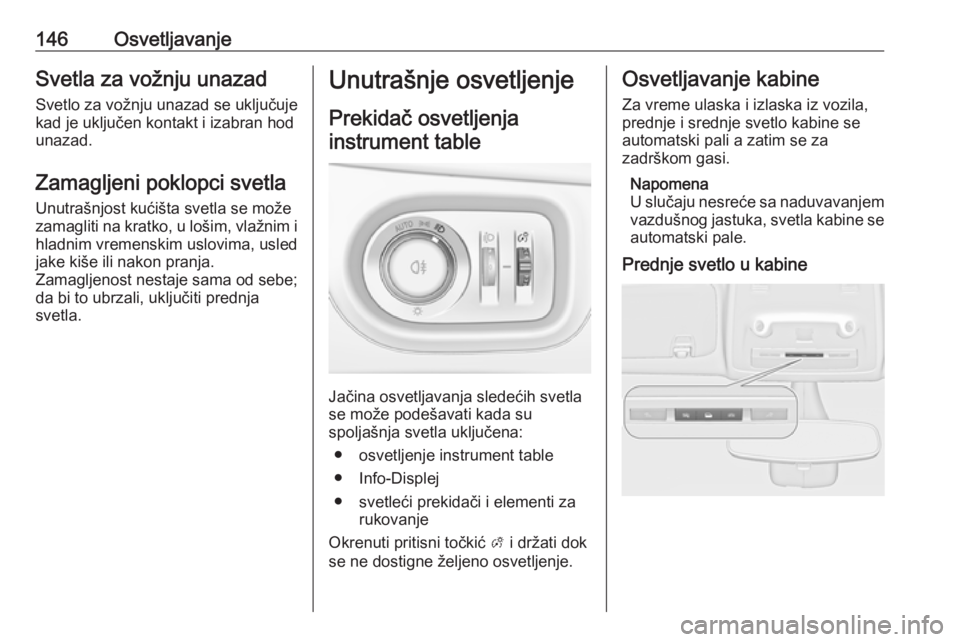

146OsvetljavanjeSvetla za vožnju unazad
Svetlo za vožnju unazad se uključuje
kad je uključen kontakt i izabran hod
unazad.
Zamagljeni poklopci svetla
Unutrašnjost kućišta svetla se može
zamagliti na kratko, u lošim, vlažnim i
hladnim vremenskim uslovima, usled
jake kiše ili nakon pranja.
Zamagljenost nestaje sama od sebe;
da bi to ubrzali, uključiti prednja
svetla.Unutrašnje osvetljenje
Prekidač osvetljenjainstrument table
Jačina osvetljavanja sledećih svetla
se može podešavati kada su
spoljašnja svetla uključena:
● osvetljenje instrument table
● Info-Displej
● svetleći prekidači i elementi za rukovanje
Okrenuti pritisni točkić A i držati dok
se ne dostigne željeno osvetljenje.
Osvetljavanje kabine
Za vreme ulaska i izlaska iz vozila,
prednje i srednje svetlo kabine se
automatski pali a zatim se za
zadrškom gasi.
Napomena
U slučaju nesreće sa naduvavanjem vazdušnog jastuka, svetla kabine seautomatski pale.
Prednje svetlo u kabine

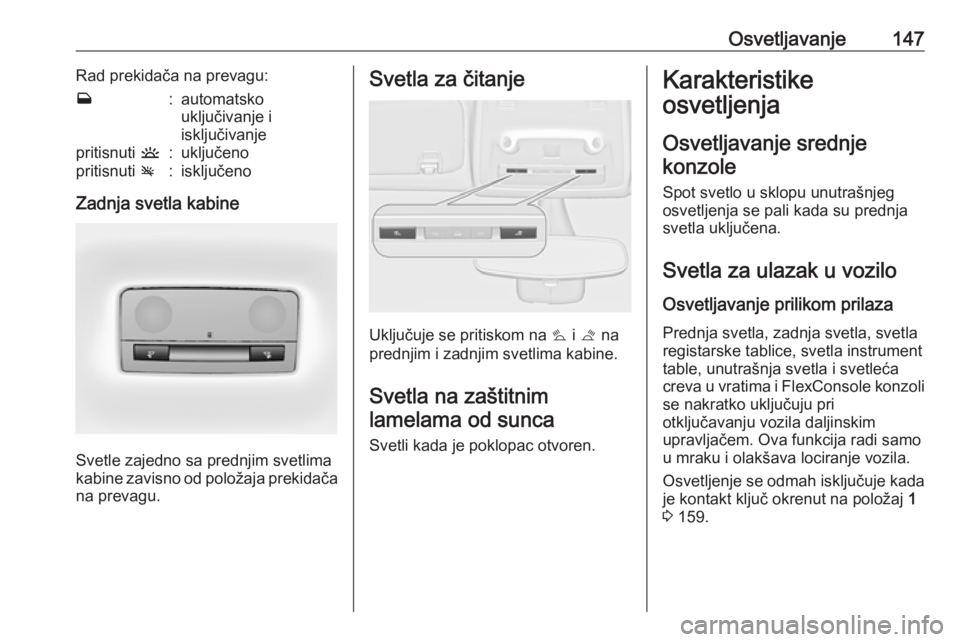

Osvetljavanje147Rad prekidača na prevagu:w:automatsko
uključivanje i
isključivanjepritisnuti u:uključenopritisnuti v:isključeno
Zadnja svetla kabine
Svetle zajedno sa prednjim svetlima
kabine zavisno od položaja prekidača
na prevagu.
Svetla za čitanje
Uključuje se pritiskom na s i t na
prednjim i zadnjim svetlima kabine.
Svetla na zaštitnim lamelama od sunca
Svetli kada je poklopac otvoren.
Karakteristike
osvetljenja
Osvetljavanje srednjekonzole
Spot svetlo u sklopu unutrašnjeg
osvetljenja se pali kada su prednja
svetla uključena.
Svetla za ulazak u vozilo
Osvetljavanje prilikom prilaza Prednja svetla, zadnja svetla, svetla
registarske tablice, svetla instrument
table, unutrašnja svetla i svetleća
creva u vratima i FlexConsole konzoli
se nakratko uključuju pri
otključavanju vozila daljinskim
upravljačem. Ova funkcija radi samo
u mraku i olakšava lociranje vozila.
Osvetljenje se odmah isključuje kada
je kontakt ključ okrenut na položaj 1
3 159.

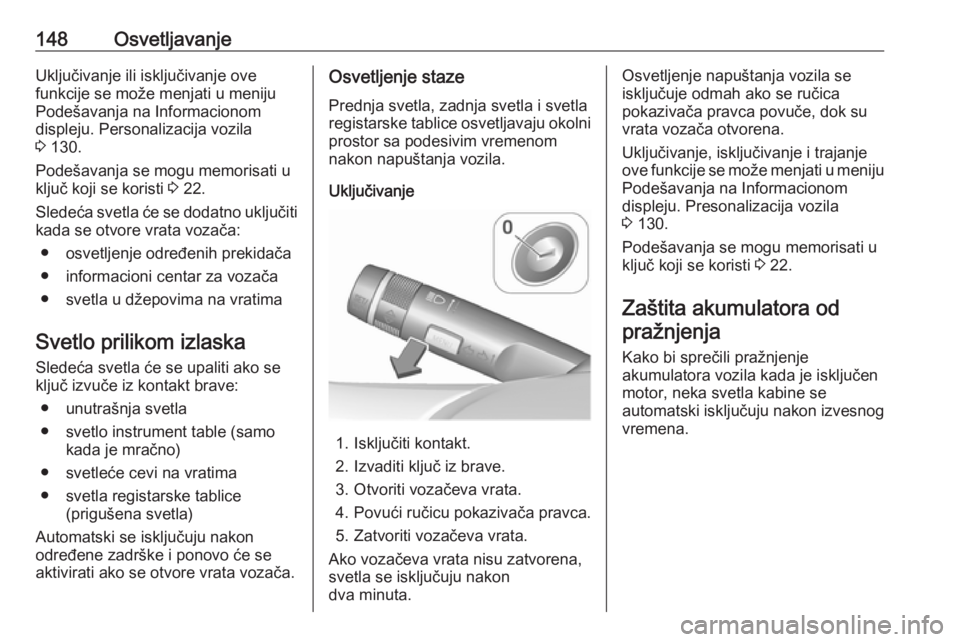

148OsvetljavanjeUključivanje ili isključivanje ove
funkcije se može menjati u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 130.
Podešavanja se mogu memorisati u
ključ koji se koristi 3 22.
Sledeća svetla će se dodatno uključiti
kada se otvore vrata vozača:
● osvetljenje određenih prekidača
● informacioni centar za vozača
● svetla u džepovima na vratima
Svetlo prilikom izlaska Sledeća svetla će se upaliti ako seključ izvuče iz kontakt brave:
● unutrašnja svetla
● svetlo instrument table (samo kada je mračno)
● svetleće cevi na vratima
● svetla registarske tablice (prigušena svetla)
Automatski se isključuju nakon
određene zadrške i ponovo će se aktivirati ako se otvore vrata vozača.Osvetljenje staze
Prednja svetla, zadnja svetla i svetla
registarske tablice osvetljavaju okolni prostor sa podesivim vremenom
nakon napuštanja vozila.
Uključivanje
1. Isključiti kontakt.
2. Izvaditi ključ iz brave.
3. Otvoriti vozačeva vrata.
4. Povući ručicu pokazivača pravca.
5. Zatvoriti vozačeva vrata.
Ako vozačeva vrata nisu zatvorena,
svetla se isključuju nakon
dva minuta.
Osvetljenje napuštanja vozila se
isključuje odmah ako se ručica
pokazivača pravca povuče, dok su
vrata vozača otvorena.
Uključivanje, isključivanje i trajanje
ove funkcije se može menjati u meniju
Podešavanja na Informacionom
displeju. Presonalizacija vozila
3 130.
Podešavanja se mogu memorisati u
ključ koji se koristi 3 22.
Zaštita akumulatora od pražnjenja
Kako bi sprečili pražnjenje
akumulatora vozila kada je isključen
motor, neka svetla kabine se
automatski isključuju nakon izvesnog
vremena.
