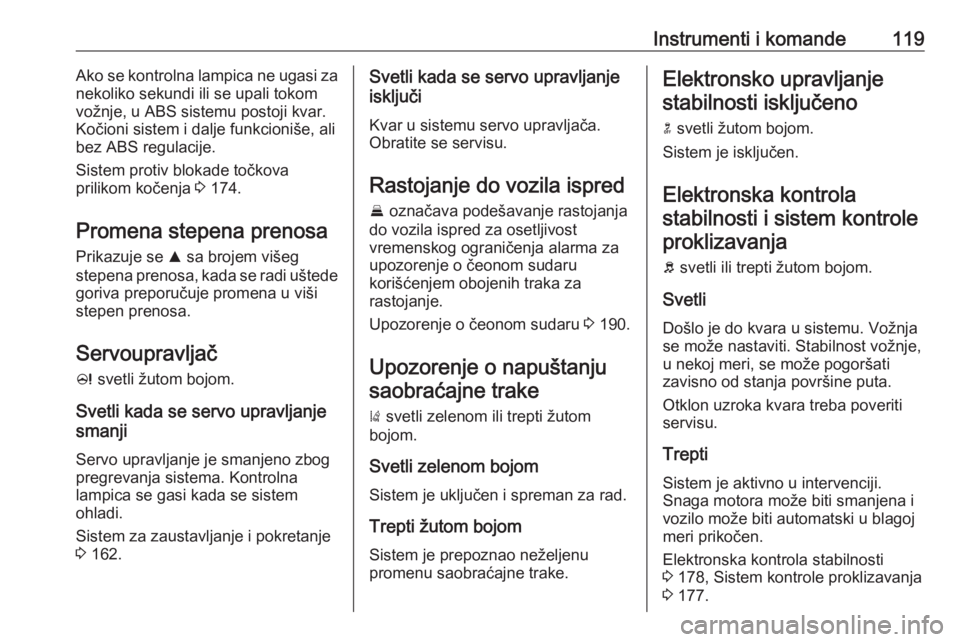

Instrumenti i komande119Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 174.
Promena stepena prenosa Prikazuje se R sa brojem višeg
stepena prenosa, kada se radi uštede goriva preporučuje promena u viši
stepen prenosa.
Servoupravljač c svetli žutom bojom.
Svetli kada se servo upravljanje
smanji
Servo upravljanje je smanjeno zbog
pregrevanja sistema. Kontrolna
lampica se gasi kada se sistem
ohladi.
Sistem za zaustavljanje i pokretanje
3 162.Svetli kada se servo upravljanje
isključi
Kvar u sistemu servo upravljača.
Obratite se servisu.
Rastojanje do vozila ispred
E označava podešavanje rastojanja
do vozila ispred za osetljivost
vremenskog ograničenja alarma za
upozorenje o čeonom sudaru
korišćenjem obojenih traka za
rastojanje.
Upozorenje o čeonom sudaru 3 190.
Upozorenje o napuštanju saobraćajne trake
) svetli zelenom ili trepti žutom
bojom.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Trepti žutom bojom
Sistem je prepoznao neželjenu
promenu saobraćajne trake.Elektronsko upravljanje
stabilnosti isključeno
n svetli žutom bojom.
Sistem je isključen.
Elektronska kontrolastabilnosti i sistem kontroleproklizavanja
b svetli ili trepti žutom bojom.
Svetli
Došlo je do kvara u sistemu. Vožnja
se može nastaviti. Stabilnost vožnje,
u nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Otklon uzroka kvara treba poveriti servisu.
Trepti Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i
vozilo može biti automatski u blagoj
meri prikočen.
Elektronska kontrola stabilnosti
3 178, Sistem kontrole proklizavanja
3 177.

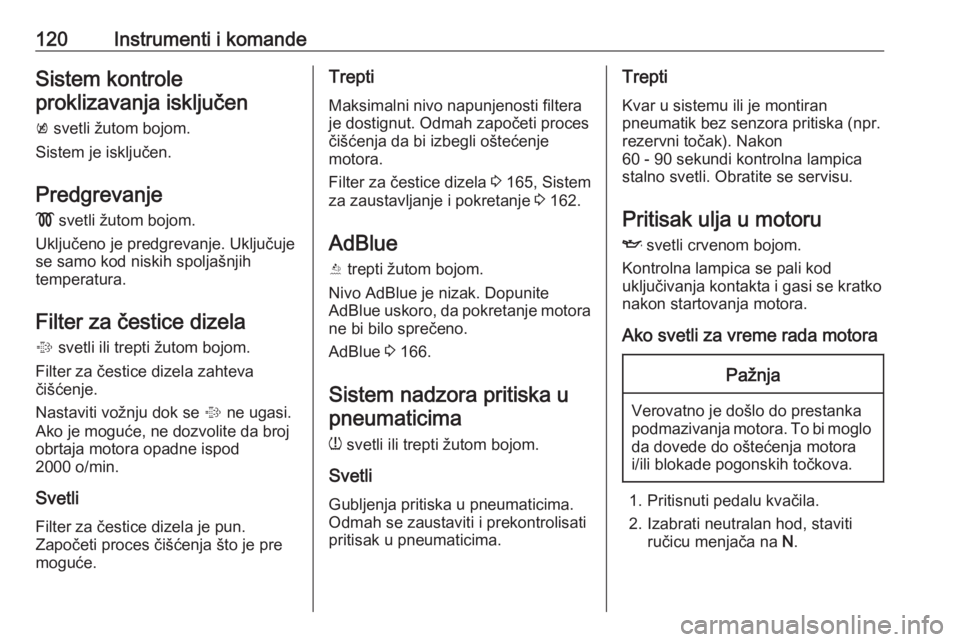

120Instrumenti i komandeSistem kontroleproklizavanja isključen
k svetli žutom bojom.
Sistem je isključen.
Predgrevanje ! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.
Filter za čestice dizela % svetli ili trepti žutom bojom.
Filter za čestice dizela zahteva
čišćenje.
Nastaviti vožnju dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj obrtaja motora opadne ispod
2000 o/min.
Svetli
Filter za čestice dizela je pun.
Započeti proces čišćenja što je pre
moguće.Trepti
Maksimalni nivo napunjenosti filtera
je dostignut. Odmah započeti proces
čišćenja da bi izbegli oštećenje
motora.
Filter za čestice dizela 3 165, Sistem
za zaustavljanje i pokretanje 3 162.
AdBlue
Y trepti žutom bojom.
Nivo AdBlue je nizak. Dopunite
AdBlue uskoro, da pokretanje motora ne bi bilo sprečeno.
AdBlue 3 166.
Sistem nadzora pritiska u pneumaticima
w svetli ili trepti žutom bojom.
Svetli
Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.Trepti
Kvar u sistemu ili je montiran
pneumatik bez senzora pritiska (npr.
rezervni točak). Nakon
60 - 90 sekundi kontrolna lampica
stalno svetli. Obratite se servisu.
Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.

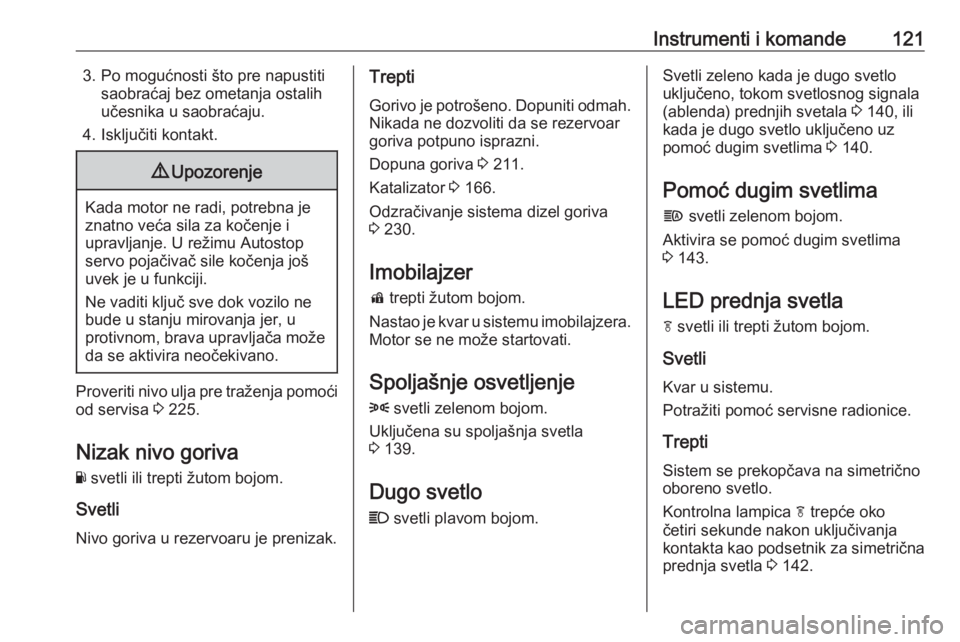

Instrumenti i komande1213. Po mogućnosti što pre napustitisaobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 225.
Nizak nivo goriva Y svetli ili trepti žutom bojom.
Svetli
Nivo goriva u rezervoaru je prenizak.
Trepti
Gorivo je potrošeno. Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Dopuna goriva 3 211.
Katalizator 3 166.
Odzračivanje sistema dizel goriva 3 230.
Imobilajzer d trepti žutom bojom.
Nastao je kvar u sistemu imobilajzera.
Motor se ne može startovati.
Spoljašnje osvetljenje
8 svetli zelenom bojom.
Uključena su spoljašnja svetla
3 139.
Dugo svetlo
C svetli plavom bojom.Svetli zeleno kada je dugo svetlo
uključeno, tokom svetlosnog signala
(ablenda) prednjih svetala 3 140, ili
kada je dugo svetlo uključeno uz
pomoć dugim svetlima 3 140.
Pomoć dugim svetlima
f svetli zelenom bojom.
Aktivira se pomoć dugim svetlima
3 143.
LED prednja svetla
f svetli ili trepti žutom bojom.
Svetli Kvar u sistemu.
Potražiti pomoć servisne radionice.
Trepti
Sistem se prekopčava na simetrično
oboreno svetlo.
Kontrolna lampica f trepće oko
četiri sekunde nakon uključivanja
kontakta kao podsetnik za simetrična prednja svetla 3 142.

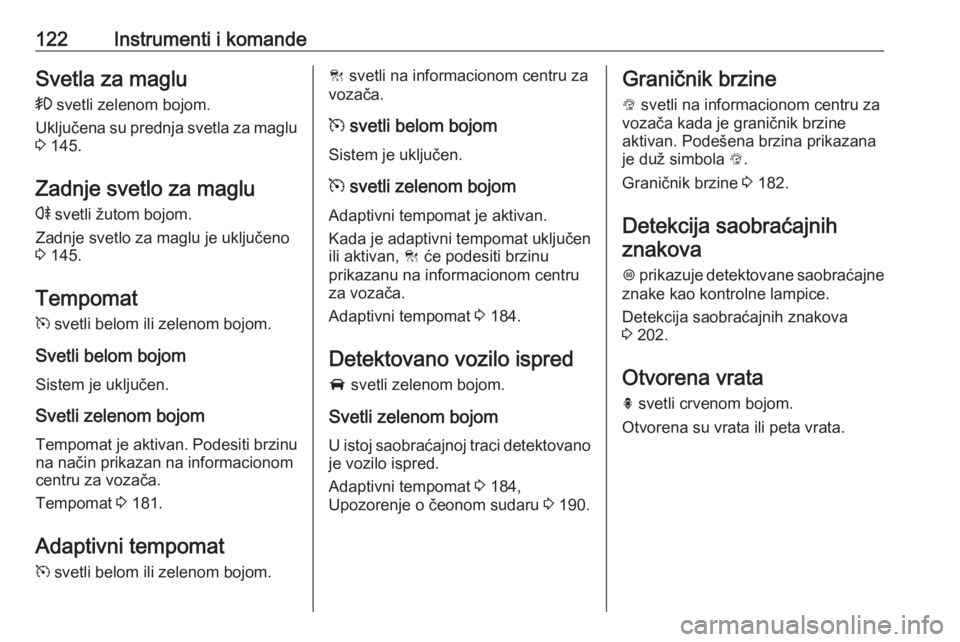

122Instrumenti i komandeSvetla za maglu
> svetli zelenom bojom.
Uključena su prednja svetla za maglu 3 145.
Zadnje svetlo za maglu r svetli žutom bojom.
Zadnje svetlo za maglu je uključeno
3 145.
Tempomat
m svetli belom ili zelenom bojom.
Svetli belom bojom Sistem je uključen.
Svetli zelenom bojom Tempomat je aktivan. Podesiti brzinu
na način prikazan na informacionom
centru za vozača.
Tempomat 3 181.
Adaptivni tempomat
m svetli belom ili zelenom bojom.C svetli na informacionom centru za
vozača.
m svetli belom bojom
Sistem je uključen.
m svetli zelenom bojom
Adaptivni tempomat je aktivan.
Kada je adaptivni tempomat uključen
ili aktivan, C će podesiti brzinu
prikazanu na informacionom centru
za vozača.
Adaptivni tempomat 3 184.
Detektovano vozilo ispred
A svetli zelenom bojom.
Svetli zelenom bojom
U istoj saobraćajnoj traci detektovano
je vozilo ispred.
Adaptivni tempomat 3 184,
Upozorenje o čeonom sudaru 3 190.Graničnik brzine
L svetli na informacionom centru za
vozača kada je graničnik brzine
aktivan. Podešena brzina prikazana
je duž simbola L.
Graničnik brzine 3 182.
Detekcija saobraćajnih znakova
L prikazuje detektovane saobraćajne
znake kao kontrolne lampice.
Detekcija saobraćajnih znakova
3 202.
Otvorena vrata
h svetli crvenom bojom.
Otvorena su vrata ili peta vrata.

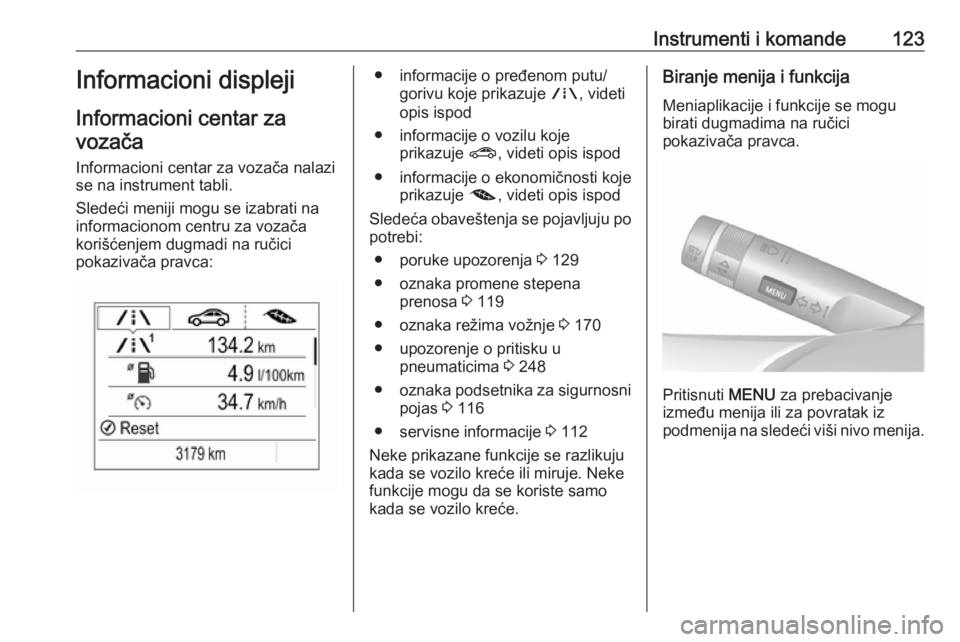

Instrumenti i komande123Informacioni displeji
Informacioni centar za vozača
Informacioni centar za vozača nalazi
se na instrument tabli.
Sledeći meniji mogu se izabrati na
informacionom centru za vozača
korišćenjem dugmadi na ručici
pokazivača pravca:● informacije o pređenom putu/ gorivu koje prikazuje ;, videti
opis ispod
● informacije o vozilu koje prikazuje ?, videti opis ispod
● informacije o ekonomičnosti koje prikazuje @, videti opis ispod
Sledeća obaveštenja se pojavljuju po
potrebi:
● poruke upozorenja 3 129
● oznaka promene stepena prenosa 3 119
● oznaka režima vožnje 3 170
● upozorenje o pritisku u pneumaticima 3 248
● oznaka podsetnika za sigurnosni
pojas 3 116
● servisne informacije 3 112
Neke prikazane funkcije se razlikuju kada se vozilo kreće ili miruje. Neke
funkcije mogu da se koriste samo
kada se vozilo kreće.Biranje menija i funkcija
Meniaplikacije i funkcije se mogu
birati dugmadima na ručici
pokazivača pravca.
Pritisnuti MENU za prebacivanje
između menija ili za povratak iz
podmenija na sledeći viši nivo menija.

124Instrumenti i komande
Okrenuti regulacioni točkić za izbor
podmenija glavnog menija ili
podešavanje numeričke vrednosti.
Pritisnuti dugme SET/CLR za izbor i
potvrdu funkcije.
Servisne i poruke vozila iskaču na
Informacionom centru za vozača ako
je to potrebno. Potvrditi poruku
pritiskom na SET/CLR. Poruke vozila
3 129.
Informacije o putu/gorivu ;
Moguće stranice su: ● digitalna brzina vozila
● brojač dnevno pređenog puta
● prosečna ekonomičnost potrošnje goriva
● prosečna brzina vozila
● trenutna ekonomičnost potrošnje
goriva
● domet goriva
● domet goriva, motor na dve vrste
goriva
● nivo goriva, motor na dve vrste goriva
● štoperica
Digitalna brzina vozila
Digitalni prikaz trenutne brzine.Brojač dnevno pređenog puta
Brojač dnevno pređenog puta
prikazuje aktuelnu kilometražu od
određenog resetovanja.
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Okrenuti točkić za podešavanje za
izbor između stranica dnevno
pređenog puta 1 i 2.
Za resetovanje pritisnuti SET/CLR na
par sekundi tokom prikazivanja ove
stranice.
Informacije stranice brojača 1 i 2 mogu se resetovati pojedinačno, dok
je odgovarajući prikaz aktivan.
Prosečna ekonomičnost potrošnje
goriva
Prikazuje prosečnu potrošnju.
Merenje se može resetovati u bilo
kom trenutku, a počinje od fabričke
vrednosti.
Za resetovanje pritisnuti SET/CLR na
par sekundi tokom prikazivanja ove
stranice.
Informacije stranice brojača 1 i 2
mogu se resetovati pojedinačno, dok je odgovarajući prikaz aktivan.

Instrumenti i komande125Na vozilima sa motorima na dve vrste
goriva: Prosečna potrošnja
naznačena je za trenutno izabrani
režim, TNG, KPG ili benzin.
Prosečna brzina vozila
Prikaz prosečne brzine. Merenje se
može resetovati u svakom trenutku.
Za resetovanje pritisnuti SET/CLR na
par sekundi tokom prikazivanja ove
stranice.
Informacije stranice brojača 1 i 2
mogu se resetovati pojedinačno, dok
je odgovarajući prikaz aktivan.
Trenutna ekonomičnost potrošnje
goriva
Prikazuje trenutnu potrošnju.
Na vozilima sa motorima na dve vrste goriva: Trenutna potrošnja
naznačena je za trenutno izabrani
režim, TNG, KPG ili benzin.
Domet goriva
Domet se proračunava na osnovu
nivoa rezervoara goriva i trenutne
potrošnje goriva. Na displeju su
prikazi prosečnih vrednosti.Posle punjenja rezervoara, domet vozila se automatski proračunava i
podatak se osvežava u kratkom
vremenu.
Kada je nivo goriva u rezervoaru
nizak, na displeju se pojavljuje poruka
i kontrolna lampica Y na pokazivaču
količine goriva se pali.
Kada rezervoar mora neodložno da
se dopuni, poruka upozorenja se
pojavljuje i ostaje na displeju. Pored
toga, indikator kontrole Y trepti u
pokazivaču količine goriva 3 121.
Domet goriva, motor na dve vrste
gorivaPrikaz ukupnog prosečnog dometa
goriva za svaki rezervoar goriva (TNG
ili KPG i benzin). Nizak nivo goriva u
bilo kom od rezervoara se označava
sa Low (Nisko) u odgovarajućem
odeljku.
Nivo goriva, motor na dve vrste goriva Prikaz nivoa goriva u procentima za
trenutno izabrani režim, TNG, KPG ili benzin.
Štoperica
Za rukovanje, slediti uputstva na
displeju.
Informacije o vozilu ?
Moguće stranice su: ● jedinica
● upozorenje za brzinu
● oznaka za preostali vek trajanja motornog ulja
● pritisak pneumatika
● opterećenje pneumatika
● rastojanje do vozila ispred
● detekcija saobraćajnih znakova

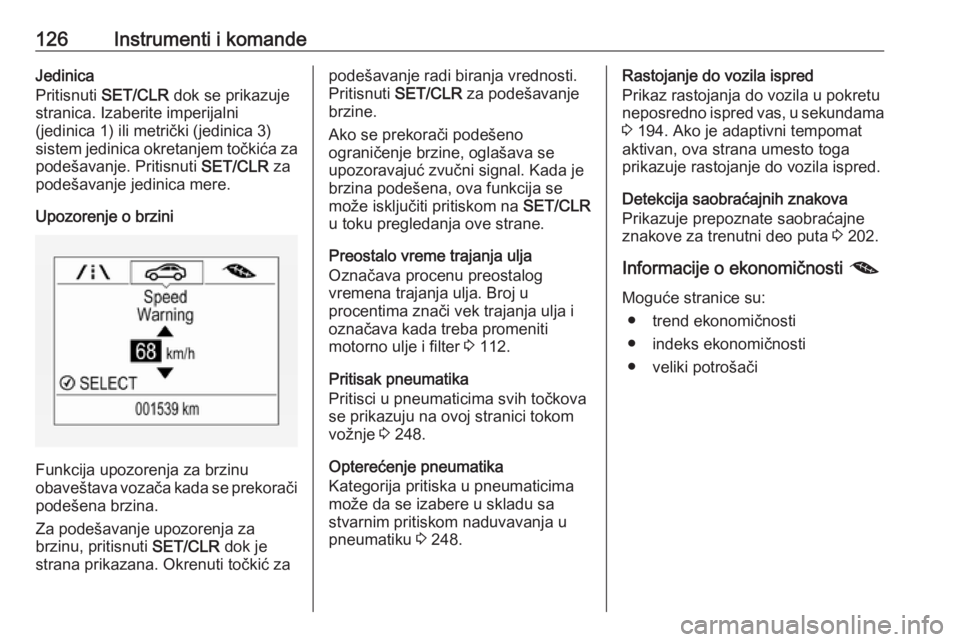

126Instrumenti i komandeJedinica
Pritisnuti SET/CLR dok se prikazuje
stranica. Izaberite imperijalni
(jedinica 1) ili metrički (jedinica 3)
sistem jedinica okretanjem točkića za podešavanje. Pritisnuti SET/CLR za
podešavanje jedinica mere.
Upozorenje o brzini
Funkcija upozorenja za brzinu
obaveštava vozača kada se prekorači
podešena brzina.
Za podešavanje upozorenja za
brzinu, pritisnuti SET/CLR dok je
strana prikazana. Okrenuti točkić za
podešavanje radi biranja vrednosti.
Pritisnuti SET/CLR za podešavanje
brzine.
Ako se prekorači podešeno
ograničenje brzine, oglašava se
upozoravajuć zvučni signal. Kada je
brzina podešena, ova funkcija se
može isključiti pritiskom na SET/CLR
u toku pregledanja ove strane.
Preostalo vreme trajanja ulja
Označava procenu preostalog
vremena trajanja ulja. Broj u
procentima znači vek trajanja ulja i
označava kada treba promeniti
motorno ulje i filter 3 112.
Pritisak pneumatika
Pritisci u pneumaticima svih točkova
se prikazuju na ovoj stranici tokom
vožnje 3 248.
Opterećenje pneumatika
Kategorija pritiska u pneumaticima
može da se izabere u skladu sa
stvarnim pritiskom naduvavanja u
pneumatiku 3 248.Rastojanje do vozila ispred
Prikaz rastojanja do vozila u pokretu
neposredno ispred vas, u sekundama
3 194. Ako je adaptivni tempomat
aktivan, ova strana umesto toga
prikazuje rastojanje do vozila ispred.
Detekcija saobraćajnih znakova
Prikazuje prepoznate saobraćajne
znakove za trenutni deo puta 3 202.
Informacije o ekonomičnosti @
Moguće stranice su: ● trend ekonomičnosti
● indeks ekonomičnosti
● veliki potrošači

Instrumenti i komande127Trend ekonomičnosti
Prikaz prosečne dinamike potrošnje
na udaljenosti od 50 km. Popunjeni
segmenti prikazuju potrošnju u
koracima od 5 km i pokazuju uticaj
topografije ili stila vožnje na potrošnju goriva.
Grafikon se može resetovati pritiskom
na SET/CLR .
Indeks ekonomičnosti
Trenutna potrošnja goriva je
označena na skali ekonomičnosti. U
cilju ekonomične vožnje, prilagoditikarakteristike vožnje kako bi
popunjeni segmenti uvek bili u ECO
oblasti. Što je više popunjenih
segmenata, veća je potrošnja goriva.
Istovremeno se prikazuje prosečna
vrednost potrošnje.
Veliki potrošači
Lista trenutno uključenih najvećih
potrošača koji povećavaju udobnost
(prikazani su opadajućim
redosledom). Označena je
potencijalna ušteda goriva.
Tokom povremenih uslova vožnje
motor će automatski aktivirati
grejanje zadnjeg prozora da bi se
povećalo opterećenje motora. U to
slučaju se grejanje zadnjeg prozora
označava kao jedan od najvećih potrošača, iako ga korisnik nije
aktivirao.
Informacioni displej
Informacioni displej nalazi se na
instrument tabli u blizini sistema
instrumenata.U zavisnosti od konfiguracije vozila,
vozilo ima
● 7'.ni' R 4.0 IntelliLink displej sa
funkcionalnošću ekrana
osetljivog na dodir
ili
● 7'-ni' Navi 950 displej sa
funkcionalnošću ekrana
osetljivog na dodir i ugrađenim
sistemom za navigaciju
Informacioni displeji mogu da pokažu: ● vreme 3 106
● spoljašnju temperaturu 3 105
● datum 3 106
● Infotainment sistem, videti opis u
uputstvu za upotrebu
infotainment sistema
● prikaz zadnje kamere 3 200
● obaveštenje pomoći pri parkiranju 3 196
● navigacija, videti opis u uputstvu za upotrebu infotainment sistema
● sistemske poruke
● podešavanja za personalizaciju vozila 3 130

128Instrumenti i komandeR 4.0 IntelliLinkBiranje menija i podešavanja
Menijima i podešavanjima se pristupa preko displeja.
Pritisnuti X za uključivanje displeja.
Pritisnuti ; za prikazivanje početne
strane.
Prstom dodirnuti potrebnu ikonu za
prikaz menija.
Dodirnuti odgovarajuću ikonu za
potvrdu izbora.
Dodirnuti 9 za povratak na sledeći
viši nivo menija.
Pritisnuti ; za povratak na početnu
stranu.
Potražiti više informacija u uputstvu za rukovanje Infotainment sistemom.
Personalizacija vozila 3 130.
Navi 950 Biranje menija i podešavanja
Za rukovanje displejom postoje tri opcije:
● putem dugmadi pored displeja
● dodirivanjem ekrana
● putem prepoznavanja govoraRukovanje dugmadimaPritisnuti X za uključivanje displeja.
Pritisnuti HOME za prikazivanje
početne strane.
Okrenuti MENU SELECT za izbor
ikone za prikaz menija ili funkcije ili za kretanje kroz listu podmenija.
Pritisnuti MENU SELECT za potvrdu
izbora.
Pritisnuti BACK za izlazak iz menija
do sledećeg višeg nivoa ili za brisanje
poslednjeg znaka u redosledu
znakova.
Pritisnuti HOME za povratak na
početnu stranu.
Potražiti više informacija u uputstvu za rukovanje Infotainment sistemom.Rukovanje ekranom osetljivim na
dodir
Pritisnuti X za uključivanje displeja.
Pritisnuti HOME za izbor početne
strane.
Dodirnuti dugme na ekranu za
aktiviranje opcije ili funkcije, otvaranje podmenija ili potvrđivanje izbora.
Dodirnuti ekran i pomerati prst za
kretanje kroz listu ili kretanje kroz
mapu.
