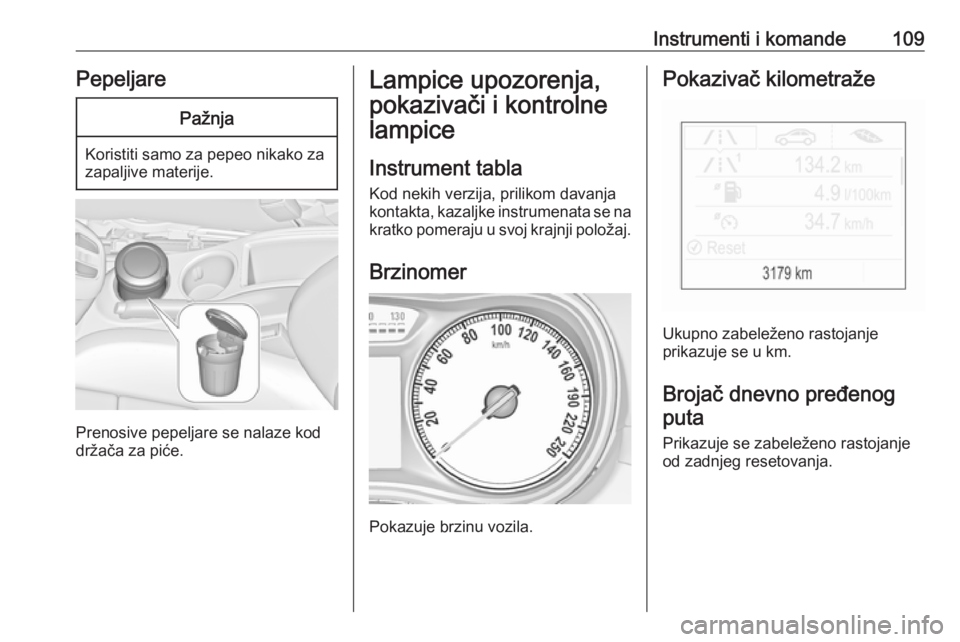

Instrumenti i komande109PepeljarePažnja
Koristiti samo za pepeo nikako za
zapaljive materije.
Prenosive pepeljare se nalaze kod
držača za piće.
Lampice upozorenja,
pokazivači i kontrolne
lampice
Instrument tabla
Kod nekih verzija, prilikom davanja
kontakta, kazaljke instrumenata se na kratko pomeraju u svoj krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Ukupno zabeleženo rastojanje
prikazuje se u km.
Brojač dnevno pređenog puta
Prikazuje se zabeleženo rastojanje
od zadnjeg resetovanja.

110Instrumenti i komande
Brojač dnevno pređenog puta broji do9.999 km, a zatim ponovo broji od 0.
Mogu se izabrati dve strane brojača
dnevno pređenog puta za različita
putovanja.
Izabrati ; pritiskom na Menu na
ručici pokazivača pravca. Okrenuti
točkić za podešavanje na ručici
pokazivača pravca i izabrati ;1
ili ; 2. Svaka stranica brojača
pređenog puta može da se zasebno
resetuje pritiskanjem dugmeta
SET/CLR na ručici pokazivača
pravca na nekoliko sekundi na
odgovarajućem meniju.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo goriva ili sadržaj gasa
(TNG ili KPG) u rezervoaru zavisno
od režima rada.
Broj prikazanih LED lampica
pokazuje nivo u odgovarajućem
rezervoaru za gorivo. 8 LED lampica
znači da je rezervoar goriva pun.
U toku rada na gas, prikazuje se nivo gasa u rezervoaru.
Obaveštenje o niskom nivou
goriva
Jedna preostala LED lampica kojasvetli belom bojom označava da je
nizak nivo goriva.

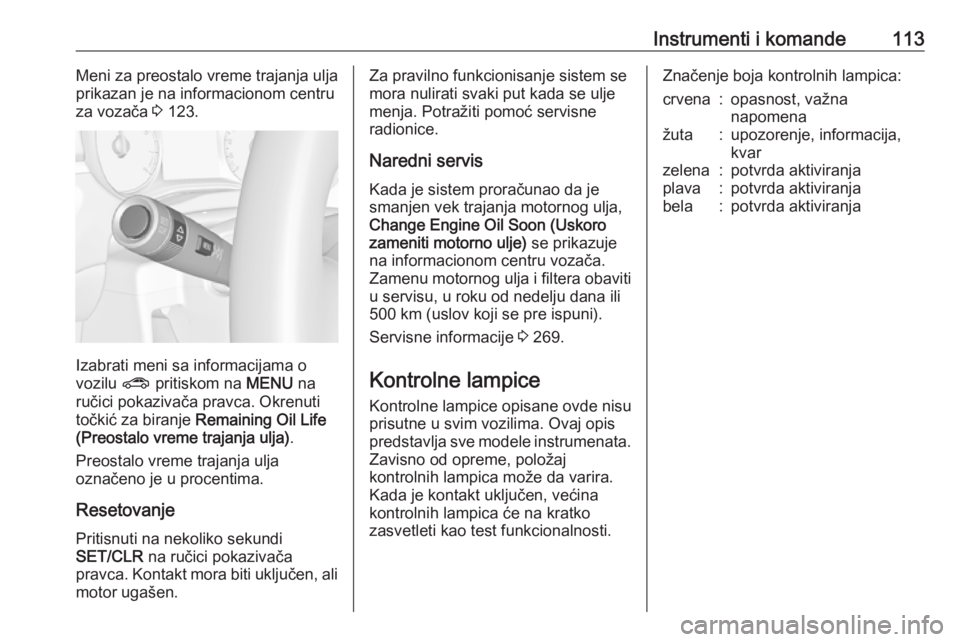

Instrumenti i komande113Meni za preostalo vreme trajanja ulja
prikazan je na informacionom centru
za vozača 3 123.
Izabrati meni sa informacijama o
vozilu ? pritiskom na MENU na
ručici pokazivača pravca. Okrenuti
točkić za biranje Remaining Oil Life
(Preostalo vreme trajanja ulja) .
Preostalo vreme trajanja ulja
označeno je u procentima.
Resetovanje
Pritisnuti na nekoliko sekundi
SET/CLR na ručici pokazivača
pravca. Kontakt mora biti uključen, ali motor ugašen.
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.
Naredni servis
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) se prikazuje
na informacionom centru vozača. Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Servisne informacije 3 269.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja

118Instrumenti i komande9Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli kada se aktivira ručna parkirna
kočnica i uključi se kontakt 3 174.
Rad sa pedalom - svetli ili trepti žutom bojom.
Svetli Za otpuštanje električne parkirne
kočnice mora da se pritisne pedala
kočnice 3 174.
Pedala kvačila mora da se pritisne da
bi se motor startovao u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 162.
Trepti
Pedala kvačila mora da se pritisne za
glavno startovanje motora 3 16,
3 160.
Pored toga, poruka za pritiskanje
pedale se prikazuje na
Informacionom centru za vozača
3 129.
Električna parking kočnica m svetli ili trepti crvenom bojom.
Svetli Električna parkirna kočnica je
uključena 3 174.
Trepti
Električna parkirna kočnica nije do kraja povučena ili otpuštena. Uključiti kontakt, pritisnuti nožnu kočnicu ipokušati resetovanje sistema, prvo
otpuštanjem a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.
Kvar električne parkirne kočnice
j svetli ili trepti žutom bojom.Svetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 174.
Trepti
Električna parkirna kočnica je u
servisnom režimu. Zaustaviti vozilo,
aktivirati i otpustiti električnu parkirnu kočnicu radi resetovanja.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja (ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.

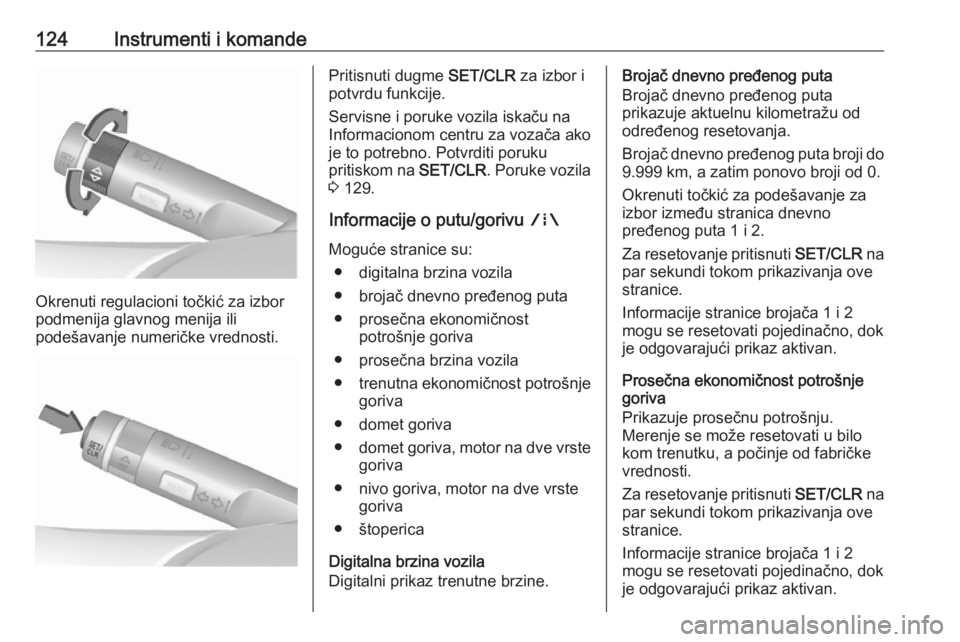

124Instrumenti i komande
Okrenuti regulacioni točkić za izbor
podmenija glavnog menija ili
podešavanje numeričke vrednosti.
Pritisnuti dugme SET/CLR za izbor i
potvrdu funkcije.
Servisne i poruke vozila iskaču na
Informacionom centru za vozača ako
je to potrebno. Potvrditi poruku
pritiskom na SET/CLR. Poruke vozila
3 129.
Informacije o putu/gorivu ;
Moguće stranice su: ● digitalna brzina vozila
● brojač dnevno pređenog puta
● prosečna ekonomičnost potrošnje goriva
● prosečna brzina vozila
● trenutna ekonomičnost potrošnje
goriva
● domet goriva
● domet goriva, motor na dve vrste
goriva
● nivo goriva, motor na dve vrste goriva
● štoperica
Digitalna brzina vozila
Digitalni prikaz trenutne brzine.Brojač dnevno pređenog puta
Brojač dnevno pređenog puta
prikazuje aktuelnu kilometražu od
određenog resetovanja.
Brojač dnevno pređenog puta broji do 9.999 km, a zatim ponovo broji od 0.
Okrenuti točkić za podešavanje za
izbor između stranica dnevno
pređenog puta 1 i 2.
Za resetovanje pritisnuti SET/CLR na
par sekundi tokom prikazivanja ove
stranice.
Informacije stranice brojača 1 i 2 mogu se resetovati pojedinačno, dok
je odgovarajući prikaz aktivan.
Prosečna ekonomičnost potrošnje
goriva
Prikazuje prosečnu potrošnju.
Merenje se može resetovati u bilo
kom trenutku, a počinje od fabričke
vrednosti.
Za resetovanje pritisnuti SET/CLR na
par sekundi tokom prikazivanja ove
stranice.
Informacije stranice brojača 1 i 2
mogu se resetovati pojedinačno, dok je odgovarajući prikaz aktivan.

Instrumenti i komande125Na vozilima sa motorima na dve vrste
goriva: Prosečna potrošnja
naznačena je za trenutno izabrani
režim, TNG, KPG ili benzin.
Prosečna brzina vozila
Prikaz prosečne brzine. Merenje se
može resetovati u svakom trenutku.
Za resetovanje pritisnuti SET/CLR na
par sekundi tokom prikazivanja ove
stranice.
Informacije stranice brojača 1 i 2
mogu se resetovati pojedinačno, dok
je odgovarajući prikaz aktivan.
Trenutna ekonomičnost potrošnje
goriva
Prikazuje trenutnu potrošnju.
Na vozilima sa motorima na dve vrste goriva: Trenutna potrošnja
naznačena je za trenutno izabrani
režim, TNG, KPG ili benzin.
Domet goriva
Domet se proračunava na osnovu
nivoa rezervoara goriva i trenutne
potrošnje goriva. Na displeju su
prikazi prosečnih vrednosti.Posle punjenja rezervoara, domet vozila se automatski proračunava i
podatak se osvežava u kratkom
vremenu.
Kada je nivo goriva u rezervoaru
nizak, na displeju se pojavljuje poruka
i kontrolna lampica Y na pokazivaču
količine goriva se pali.
Kada rezervoar mora neodložno da
se dopuni, poruka upozorenja se
pojavljuje i ostaje na displeju. Pored
toga, indikator kontrole Y trepti u
pokazivaču količine goriva 3 121.
Domet goriva, motor na dve vrste
gorivaPrikaz ukupnog prosečnog dometa
goriva za svaki rezervoar goriva (TNG
ili KPG i benzin). Nizak nivo goriva u
bilo kom od rezervoara se označava
sa Low (Nisko) u odgovarajućem
odeljku.
Nivo goriva, motor na dve vrste goriva Prikaz nivoa goriva u procentima za
trenutno izabrani režim, TNG, KPG ili benzin.
Štoperica
Za rukovanje, slediti uputstva na
displeju.
Informacije o vozilu ?
Moguće stranice su: ● jedinica
● upozorenje za brzinu
● oznaka za preostali vek trajanja motornog ulja
● pritisak pneumatika
● opterećenje pneumatika
● rastojanje do vozila ispred
● detekcija saobraćajnih znakova

Instrumenti i komande127Trend ekonomičnosti
Prikaz prosečne dinamike potrošnje
na udaljenosti od 50 km. Popunjeni
segmenti prikazuju potrošnju u
koracima od 5 km i pokazuju uticaj
topografije ili stila vožnje na potrošnju goriva.
Grafikon se može resetovati pritiskom
na SET/CLR .
Indeks ekonomičnosti
Trenutna potrošnja goriva je
označena na skali ekonomičnosti. U
cilju ekonomične vožnje, prilagoditikarakteristike vožnje kako bi
popunjeni segmenti uvek bili u ECO
oblasti. Što je više popunjenih
segmenata, veća je potrošnja goriva.
Istovremeno se prikazuje prosečna
vrednost potrošnje.
Veliki potrošači
Lista trenutno uključenih najvećih
potrošača koji povećavaju udobnost
(prikazani su opadajućim
redosledom). Označena je
potencijalna ušteda goriva.
Tokom povremenih uslova vožnje
motor će automatski aktivirati
grejanje zadnjeg prozora da bi se
povećalo opterećenje motora. U to
slučaju se grejanje zadnjeg prozora
označava kao jedan od najvećih potrošača, iako ga korisnik nije
aktivirao.
Informacioni displej
Informacioni displej nalazi se na
instrument tabli u blizini sistema
instrumenata.U zavisnosti od konfiguracije vozila,
vozilo ima
● 7'.ni' R 4.0 IntelliLink displej sa
funkcionalnošću ekrana
osetljivog na dodir
ili
● 7'-ni' Navi 950 displej sa
funkcionalnošću ekrana
osetljivog na dodir i ugrađenim
sistemom za navigaciju
Informacioni displeji mogu da pokažu: ● vreme 3 106
● spoljašnju temperaturu 3 105
● datum 3 106
● Infotainment sistem, videti opis u
uputstvu za upotrebu
infotainment sistema
● prikaz zadnje kamere 3 200
● obaveštenje pomoći pri parkiranju 3 196
● navigacija, videti opis u uputstvu za upotrebu infotainment sistema
● sistemske poruke
● podešavanja za personalizaciju vozila 3 130

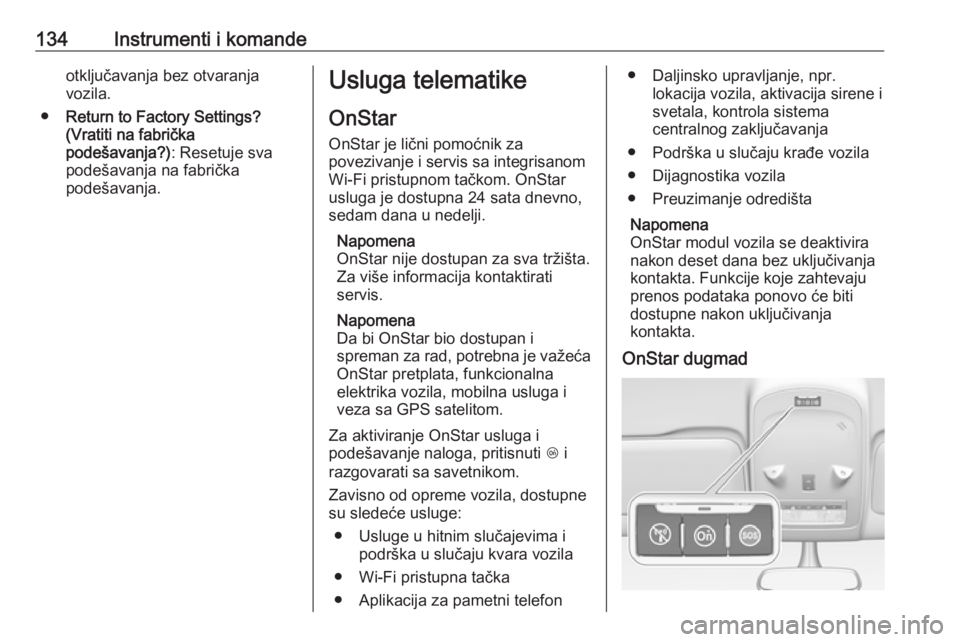

134Instrumenti i komandeotključavanja bez otvaranja
vozila.
● Return to Factory Settings?
(Vratiti na fabrička
podešavanja?) : Resetuje sva
podešavanja na fabrička
podešavanja.Usluga telematike
OnStar
OnStar je lični pomoćnik za
povezivanje i servis sa integrisanom
Wi-Fi pristupnom tačkom. OnStar
usluga je dostupna 24 sata dnevno,
sedam dana u nedelji.
Napomena
OnStar nije dostupan za sva tržišta.
Za više informacija kontaktirati
servis.
Napomena
Da bi OnStar bio dostupan i
spreman za rad, potrebna je važeća
OnStar pretplata, funkcionalna
elektrika vozila, mobilna usluga i
veza sa GPS satelitom.
Za aktiviranje OnStar usluga i
podešavanje naloga, pritisnuti Z i
razgovarati sa savetnikom.
Zavisno od opreme vozila, dostupne
su sledeće usluge:
● Usluge u hitnim slučajevima i podrška u slučaju kvara vozila
● Wi-Fi pristupna tačka
● Aplikacija za pametni telefon● Daljinsko upravljanje, npr. lokacija vozila, aktivacija sirene isvetala, kontrola sistema
centralnog zaključavanja
● Podrška u slučaju krađe vozila
● Dijagnostika vozila
● Preuzimanje odredišta
Napomena
OnStar modul vozila se deaktivira
nakon deset dana bez uključivanja kontakta. Funkcije koje zahtevaju
prenos podataka ponovo će biti
dostupne nakon uključivanja
kontakta.
OnStar dugmad

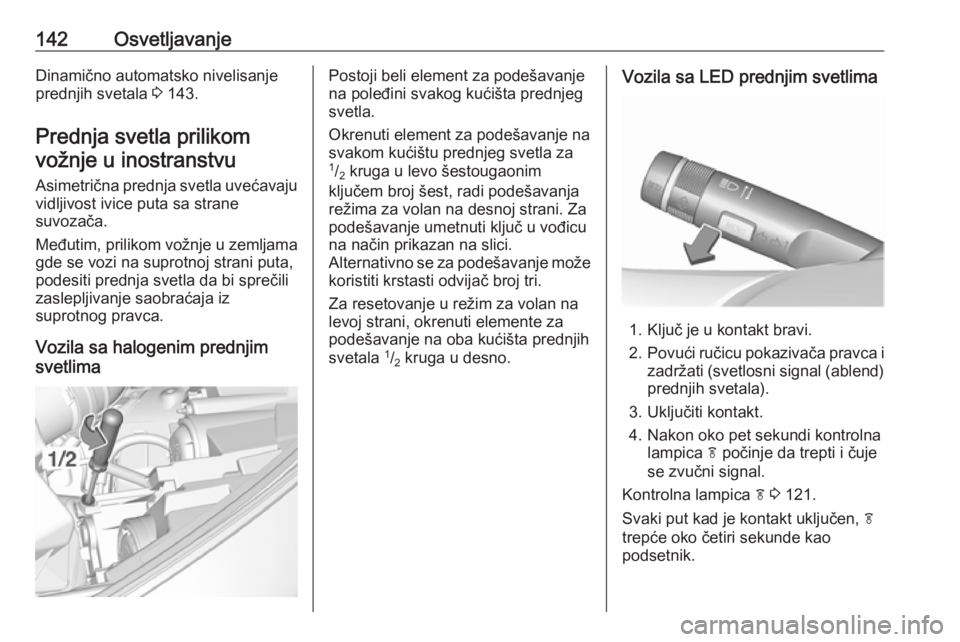

142OsvetljavanjeDinamično automatsko nivelisanje
prednjih svetala 3 143.
Prednja svetla prilikom vožnje u inostranstvu
Asimetrična prednja svetla uvećavaju vidljivost ivice puta sa strane
suvozača.
Međutim, prilikom vožnje u zemljama
gde se vozi na suprotnoj strani puta,
podesiti prednja svetla da bi sprečili
zaslepljivanje saobraćaja iz
suprotnog pravca.
Vozila sa halogenim prednjim
svetlimaPostoji beli element za podešavanje
na poleđini svakog kućišta prednjeg
svetla.
Okrenuti element za podešavanje na svakom kućištu prednjeg svetla za 1 /2 kruga u levo šestougaonim
ključem broj šest, radi podešavanja
režima za volan na desnoj strani. Za
podešavanje umetnuti ključ u vođicu
na način prikazan na slici.
Alternativno se za podešavanje može
koristiti krstasti odvijač broj tri.
Za resetovanje u režim za volan na
levoj strani, okrenuti elemente za
podešavanje na oba kućišta prednjih
svetala 1
/2 kruga u desno.Vozila sa LED prednjim svetlima
1. Ključ je u kontakt bravi.
2. Povući ručicu pokazivača pravca i
zadržati (svetlosni signal (ablend)
prednjih svetala).
3. Uključiti kontakt.
4. Nakon oko pet sekundi kontrolna lampica f počinje da trepti i čuje
se zvučni signal.
Kontrolna lampica f 3 121.
Svaki put kad je kontakt uključen, f
trepće oko četiri sekunde kao podsetnik.

Vožnja i rukovanje205Izabrati Alerts ON (Upozorenja
UKLJUČENA) ili Alerts OFF
(Upozorenja ISKLJUČENA)
okretanjem regulacionog točkića i
pritisnuti SET/CLR .
Iskačuće upozorenje se prikazuje na
oko osam sekundi na informacionom
centru vozača.
Resetovanje sistema Sadržaj memorije saobraćajnih
znakova može se izbrisati u meniju
podešavanja na stranici detekcije
saobraćajnih znakova biranjem
Resetovanje i potvrdom pomoću
pritiska na SET/CLR na ručici
pokazivača pravca.
Alternativno, pritisnuti SET/CLR na tri
sekunde za brisanje sadržaja
stranice.
Po uspešnom resetovanju oglašava
se zvučni signal i prikazuje se
"Podrazumevani znak" sve do
detekcije narednog saobraćajnog znaka.
U nekim slučajevima sistem
automatski briše memoriju detekcije
saobraćajnih znakova.
Brisanje saobraćajnih znakova
Postoje tri različita scenarija koja
dovode do brisanja trenutno
prikazanih saobraćajnih znakova.
Nakon brisanja, na informacionom
centru za vozača prikazuje se
"Podrazumevani znak".
Razlozi za brisanje znakova: ● Unapred definisano rastojanje je pređeno ili je isteklo vreme
(razlikuje se za svaki tip znakova)
● Vozilo skreće
● Brzina pada ispod 52 km/h (detekcija ulaska u grad)
Kvar
Sistem detekcije saobraćajnih
znakova možda neće raditi pravilno ako:
● Oblast vetrobrana, gde je smeštena prednja kamera, nije
čista ili sadrži strane predmete,
npr. nalepnice.
● Su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni.
● Su prisutne nepovoljne vremenske prilike, npr. jaka kiša,
sneg, direktno sunce ili
zasenčenja.
● Saobraćajni znaci su nepravilno postavljeni ili oštećeni.
● Saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima (Wiener
Übereinkommen über
Straßenverkehrszeichen).
