OPEL ZAFIRA C 2017.25 Инструкция по эксплуатации (in Russian)

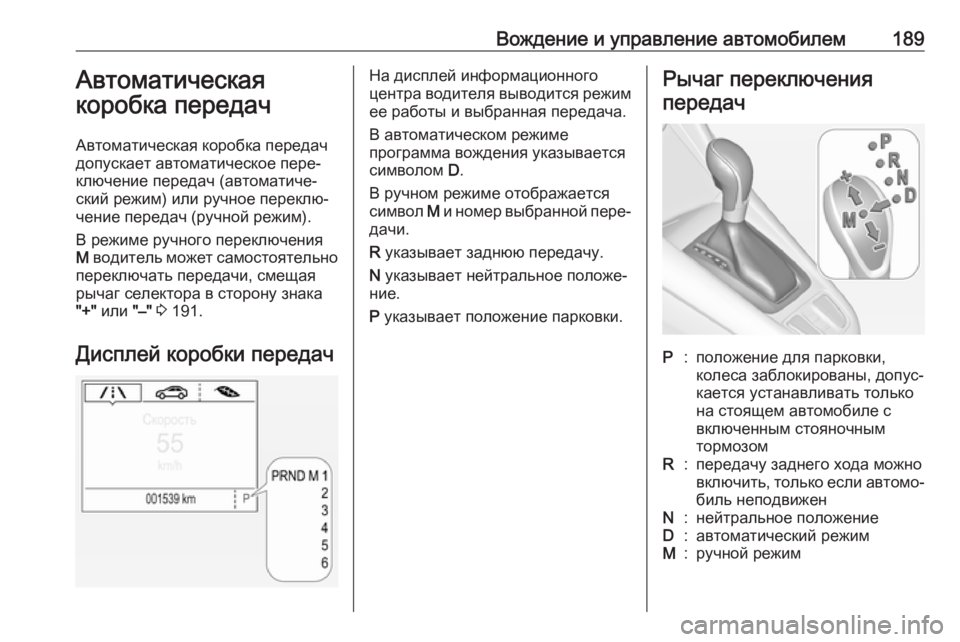

Вождение и управление автомобилем189Автоматическая
коробка передач
Автоматическая коробка передач
допускает автоматическое пере‐
ключение передач (автоматиче‐
ский режим) или ручное переклю‐
чение передач (ручной режим).
В режиме ручного переключения
M водитель может самостоятельно
переключать передачи, смещая
рычаг селектора в сторону знака
"+" или "–" 3 191.
Дисплей коробки передачНа дисплей информационного
центра водителя выводится режим ее работы и выбранная передача.
В автоматическом режиме
программа вождения указывается
символом D.
В ручном режиме отображается
символ M и номер выбранной пере‐
дачи.
R указывает заднюю передачу.
N указывает нейтральное положе‐
ние.
P указывает положение парковки.Рычаг переключения
передачP:положение для парковки,
колеса заблокированы, допус‐
кается устанавливать только
на стоящем автомобиле с
включенным стояночным
тормозомR:передачу заднего хода можно
включить, только если автомо‐ биль неподвиженN:нейтральное положениеD:автоматический режимM:ручной режим

190Вождение и управление автомобилем<:переключение вручную на
повышенную передачу]:переключение вручную на
пониженную передачу
В положении P рычаг селектора
блокируется. Вывести его из этого положения можно только при вклю‐ ченном зажигании, нажатой кнопкена рычаге селектора и выжатой
педали тормоза.
Контрольный индикатор j горит,
если не нажата педаль тормоза.
Если при выключенном зажигании рычаг переключения передач не
находится в положении P, то конт‐
рольный индикатор j мигает.
Чтобы включить передачу P или R,
следует нажать кнопку освобожде‐ ния.
Двигатель можно запустить, только
если рычаг переключения передач
установлен в положение P или N.
Если рычаг включен в положение
N , перед запуском двигателя
нажать педаль тормоза или затя‐
нуть стояночный тормоз.
Не нажимайте педаль акселера‐
тора при включенной передаче.
Никогда не нажимайте педали
акселератора и тормоза одновре‐
менно.
При включенной передаче, после
отпускания педали тормоза авто‐
мобиль начинает медленно
двигаться.
Торможение двигателем Чтобы при движении под уклониспользовать эффект торможения
двигателем, следует своевре‐
менно выбирать пониженную пере‐ дачу, см. ручной режим коробки
передач.Раскачивание автомобиля
Раскачивать автомобиль можно
только в том случае, если он забук‐ совал в песке, грязи или снегу.
Попеременно переводите селек‐
тор передач в положения D и R. Не
разгоняйте двигатель и избегайте
внезапных ускорений.
Стоянка
Включите стояночный тормоз и
переведите селектор в положение
P .
Вынуть ключ зажигания можно,
только если селектор передач
находится в положении P.

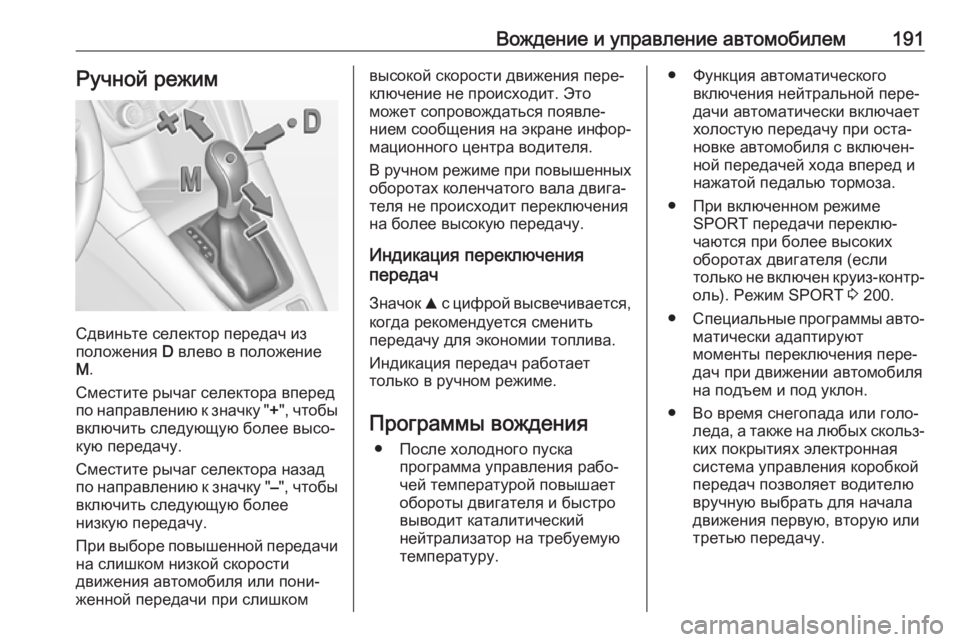

Вождение и управление автомобилем191Ручной режим
Сдвиньте селектор передач из
положения D влево в положение
M .
Сместите рычаг селектора вперед
по направлению к значку " +", чтобы
включить следующую более высо‐ кую передачу.
Сместите рычаг селектора назад
по направлению к значку " –", чтобы
включить следующую более
низкую передачу.
При выборе повышенной передачи на слишком низкой скорости
движения автомобиля или пони‐
женной передачи при слишком
высокой скорости движения пере‐
ключение не происходит. Это
может сопровождаться появле‐
нием сообщения на экране инфор‐
мационного центра водителя.
В ручном режиме при повышенных
оборотах коленчатого вала двига‐
теля не происходит переключения
на более высокую передачу.
Индикация переключения
передач
Значок R с цифрой высвечивается,
когда рекомендуется сменить
передачу для экономии топлива.
Индикация передач работает
только в ручном режиме.
Программы вождения ● После холодного пуска программа управления рабо‐
чей температурой повышает
обороты двигателя и быстро
выводит каталитический
нейтрализатор на требуемую
температуру.● Функция автоматического включения нейтральной пере‐
дачи автоматически включает
холостую передачу при оста‐
новке автомобиля с включен‐
ной передачей хода вперед и
нажатой педалью тормоза.
● При включенном режиме SPORT передачи переклю‐
чаются при более высоких
оборотах двигателя (если
только не включен круиз-контр‐
оль). Режим SPORT 3 200.
● Специальные программы авто‐
матически адаптируют
моменты переключения пере‐
дач при движении автомобиля
на подъем и под уклон.
● Во время снегопада или голо‐ леда, а также на любых скольз‐
ких покрытиях электронная система управления коробкой
передач позволяет водителю
вручную выбрать для начала
движения первую, вторую или
третью передачу.

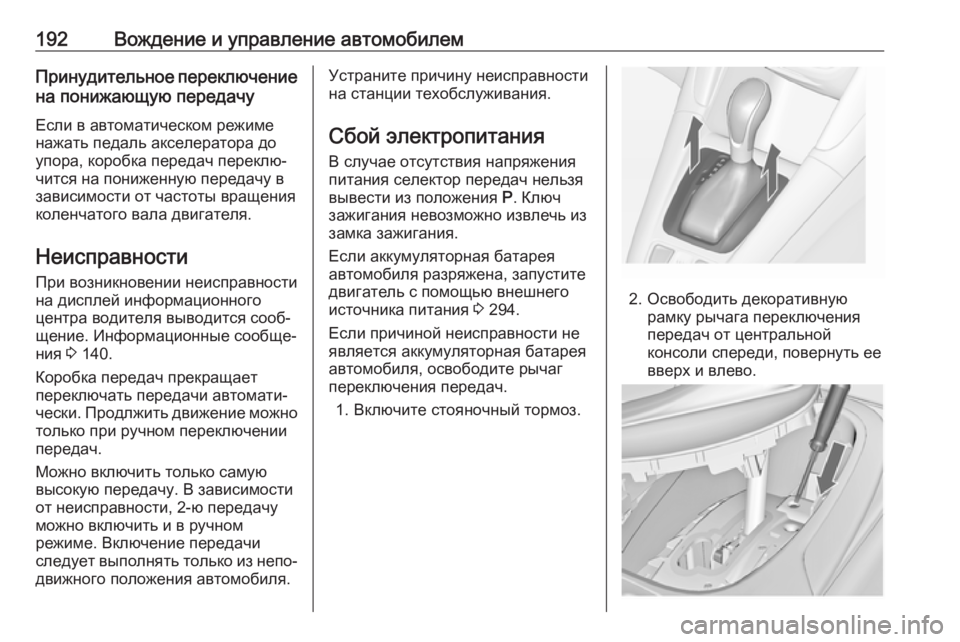

192Вождение и управление автомобилемПринудительное переключениена понижающую передачу
Если в автоматическом режиме
нажать педаль акселератора до
упора, коробка передач переклю‐
чится на пониженную передачу в
зависимости от частоты вращения
коленчатого вала двигателя.
Неисправности При возникновении неисправности
на дисплей информационного
центра водителя выводится сооб‐
щение. Информационные сообще‐
ния 3 140.
Коробка передач прекращает
переключать передачи автомати‐
чески. Продлжить движение можно
только при ручном переключении
передач.
Можно включить только самую
высокую передачу. В зависимости
от неисправности, 2-ю передачу
можно включить и в ручном
режиме. Включение передачи
следует выполнять только из непо‐ движного положения автомобиля.Устраните причину неисправности
на станции техобслуживания.
Сбой электропитания
В случае отсутствия напряжения
питания селектор передач нельзя
вывести из положения P. Ключ
зажигания невозможно извлечь из
замка зажигания.
Если аккумуляторная батарея
автомобиля разряжена, запустите
двигатель с помощью внешнего
источника питания 3 294.
Если причиной неисправности не является аккумуляторная батарея
автомобиля, освободите рычаг
переключения передач.
1. Включите стояночный тормоз.
2. Освободить декоративную рамку рычага переключения
передач от центральной
консоли спереди, повернуть ее
вверх и влево.

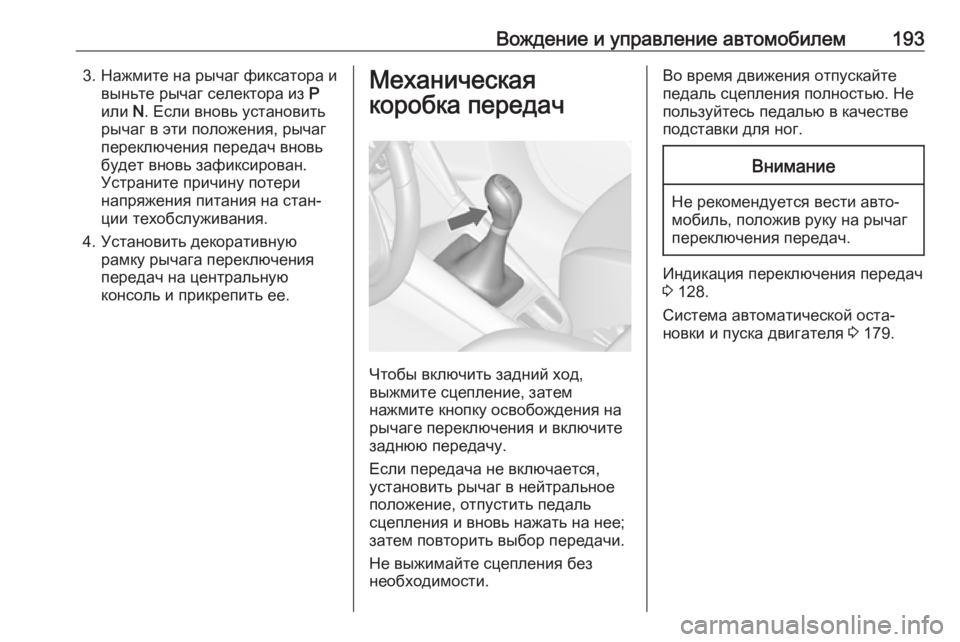

Вождение и управление автомобилем1933. Нажмите на рычаг фиксатора ивыньте рычаг селектора из P
или N. Если вновь установить
рычаг в эти положения, рычаг
переключения передач вновь
будет вновь зафиксирован.
Устраните причину потери
напряжения питания на стан‐
ции техобслуживания.
4. Установить декоративную рамку рычага переключения
передач на центральную
консоль и прикрепить ее.Механическая
коробка передач
Чтобы включить задний ход,
выжмите сцепление, затем
нажмите кнопку освобождения на
рычаге переключения и включите
заднюю передачу.
Если передача не включается, установить рычаг в нейтральноеположение, отпустить педаль
сцепления и вновь нажать на нее;
затем повторить выбор передачи.
Не выжимайте сцепления без
необходимости.
Во время движения отпускайте педаль сцепления полностью. Не
пользуйтесь педалью в качестве
подставки для ног.Внимание
Не рекомендуется вести авто‐
мобиль, положив руку на рычаг
переключения передач.
Индикация переключения передач
3 128.
Система автоматической оста‐
новки и пуска двигателя 3 179.

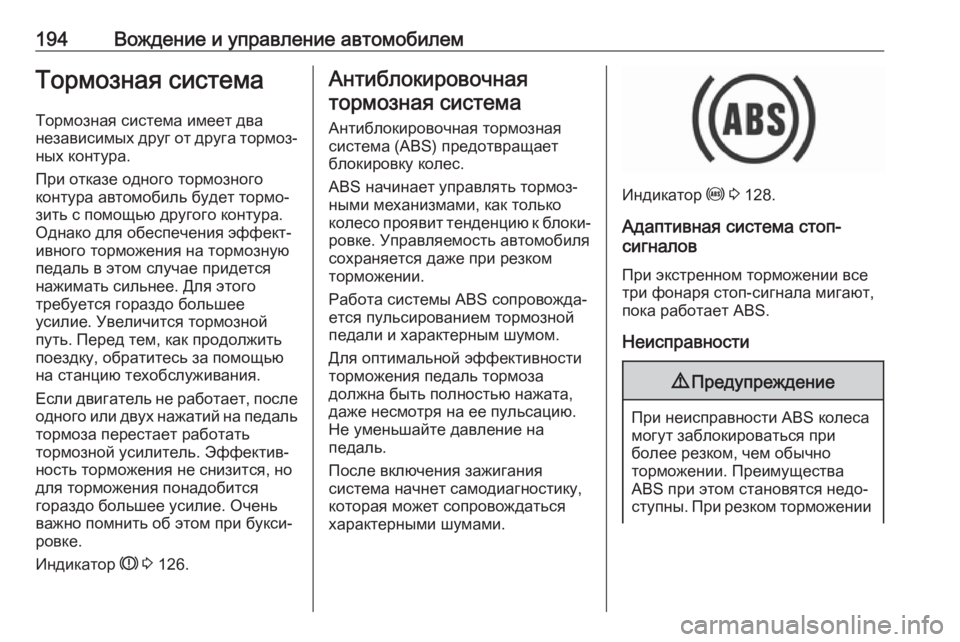

194Вождение и управление автомобилемТормозная системаТормозная система имеет два
независимых друг от друга тормоз‐
ных контура.
При отказе одного тормозного
контура автомобиль будет тормо‐
зить с помощью другого контура.
Однако для обеспечения эффект‐
ивного торможения на тормозную
педаль в этом случае придется
нажимать сильнее. Для этого
требуется гораздо большее
усилие. Увеличится тормозной
путь. Перед тем, как продолжить
поездку, обратитесь за помощью
на станцию техобслуживания.
Если двигатель не работает, после одного или двух нажатий на педаль
тормоза перестает работать
тормозной усилитель. Эффектив‐
ность торможения не снизится, но
для торможения понадобится
гораздо большее усилие. Очень
важно помнить об этом при букси‐
ровке.
Индикатор R 3 126.Антиблокировочная
тормозная система
Антиблокировочная тормозная
система (ABS) предотвращает
блокировку колес.
ABS начинает управлять тормоз‐
ными механизмами, как только
колесо проявит тенденцию к блоки‐
ровке. Управляемость автомобиля
сохраняется даже при резком
торможении.
Работа системы ABS сопровожда‐ ется пульсированием тормозной
педали и характерным шумом.
Для оптимальной эффективности
торможения педаль тормоза
должна быть полностью нажата,
даже несмотря на ее пульсацию. Не уменьшайте давление на
педаль.
После включения зажигания
система начнет самодиагностику, которая может сопровождаться
характерными шумами.
Индикатор u 3 128.
Адаптивная система стоп-
сигналов
При экстренном торможении все
три фонаря стоп-сигнала мигают,
пока работает ABS.
Неисправности
9 Предупреждение
При неисправности ABS колеса
могут заблокироваться при
более резком, чем обычно
торможении. Преимущества
ABS при этом становятся недо‐ ступны. При резком торможении

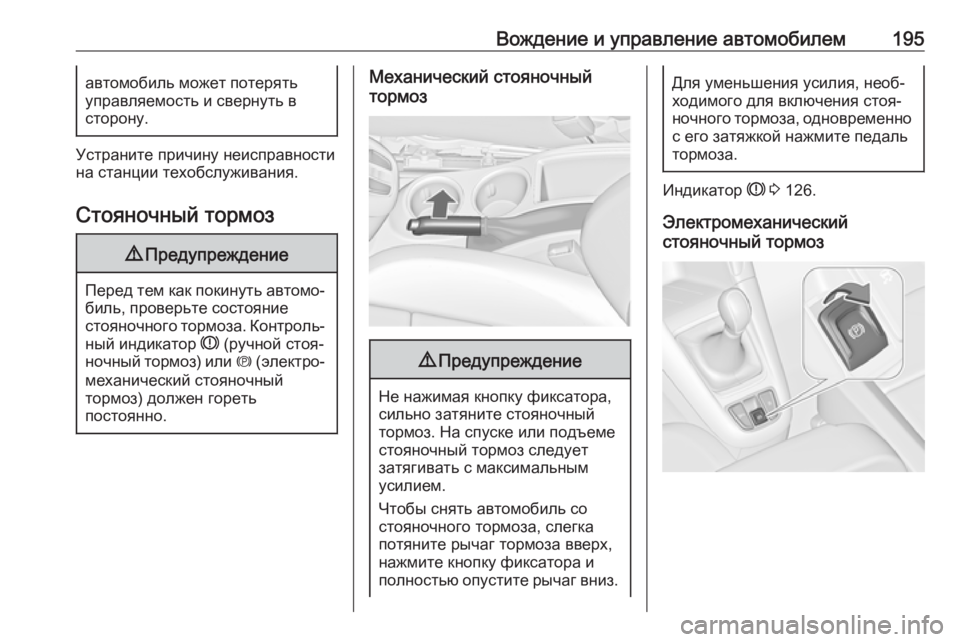

Вождение и управление автомобилем195автомобиль может потерять
управляемость и свернуть в
сторону.
Устраните причину неисправности
на станции техобслуживания.
Стояночный тормоз
9 Предупреждение
Перед тем как покинуть автомо‐
биль, проверьте состояние
стояночного тормоза. Контроль‐
ный индикатор R (ручной стоя‐
ночный тормоз) или m (электро‐
механический стояночный
тормоз) должен гореть
постоянно.
Механический стояночный
тормоз9 Предупреждение
Не нажимая кнопку фиксатора,
сильно затяните стояночный
тормоз. На спуске или подъеме
стояночный тормоз следует
затягивать с максимальным
усилием.
Чтобы снять автомобиль со
стояночного тормоза, слегка
потяните рычаг тормоза вверх,
нажмите кнопку фиксатора и
полностью опустите рычаг вниз.
Для уменьшения усилия, необ‐
ходимого для включения стоя‐
ночного тормоза, одновременно
с его затяжкой нажмите педаль
тормоза.
Индикатор R 3 126.
Электромеханический
стояночный тормоз

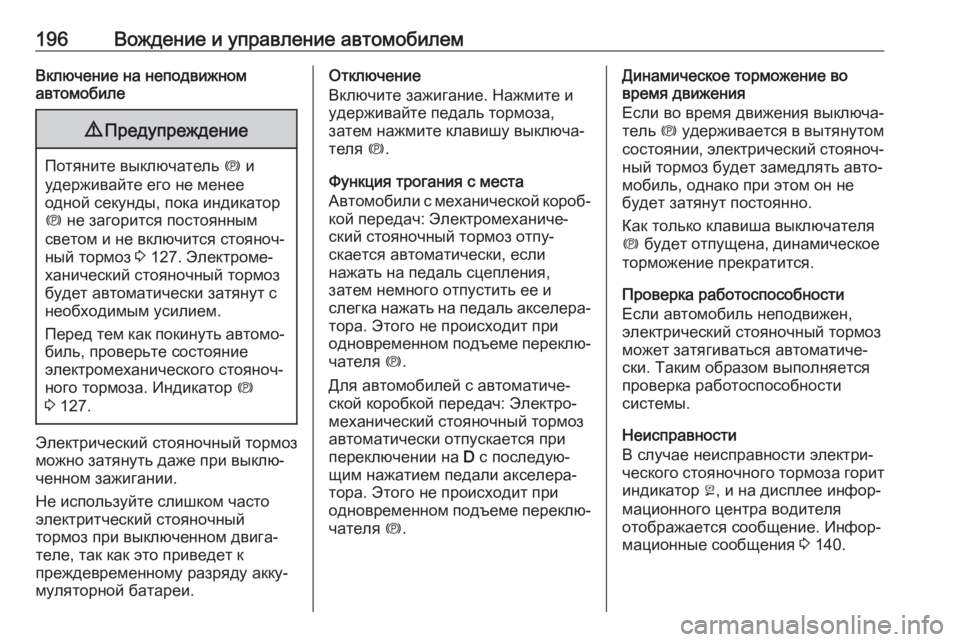

196Вождение и управление автомобилемВключение на неподвижном
автомобиле9 Предупреждение
Потяните выключатель m и
удерживайте его не менее
одной секунды, пока индикатор
m не загорится постоянным
светом и не включится стояноч‐ ный тормоз 3 127. Электроме‐
ханический стояночный тормоз
будет автоматически затянут с
необходимым усилием.
Перед тем как покинуть автомо‐ биль, проверьте состояние
электромеханического стояноч‐
ного тормоза. Индикатор m
3 127.
Электрический стояночный тормоз
можно затянуть даже при выклю‐
ченном зажигании.
Не используйте слишком часто
электритческий стояночный
тормоз при выключенном двига‐
теле, так как это приведет к
преждевременному разряду акку‐
муляторной батареи.
Отключение
Включите зажигание. Нажмите и
удерживайте педаль тормоза,
затем нажмите клавишу выключа‐
теля m.
Функция трогания с места
Автомобили с механической короб‐
кой передач: Электромеханиче‐
ский стояночный тормоз отпу‐
скается автоматически, если
нажать на педаль сцепления,
затем немного отпустить ее и
слегка нажать на педаль акселера‐ тора. Этого не происходит при
одновременном подъеме переклю‐
чателя m.
Для автомобилей с автоматиче‐
ской коробкой передач: Электро‐
механический стояночный тормоз
автоматически отпускается при
переключении на D с последую‐
щим нажатием педали акселера‐
тора. Этого не происходит при
одновременном подъеме переклю‐
чателя m.Динамическое торможение во
время движения
Если во время движения выключа‐
тель m удерживается в вытянутом
состоянии, электрический стояноч‐
ный тормоз будет замедлять авто‐
мобиль, однако при этом он не
будет затянут постоянно.
Как только клавиша выключателя
m будет отпущена, динамическое
торможение прекратится.
Проверка работоспособности
Если автомобиль неподвижен,
электрический стояночный тормоз
может затягиваться автоматиче‐
ски. Таким образом выполняется
проверка работоспособности
системы.
Неисправности
В случае неисправности электри‐
ческого стояночного тормоза горит
индикатор j, и на дисплее инфор‐
мационного центра водителя
отображается сообщение. Инфор‐
мационные сообщения 3 140.

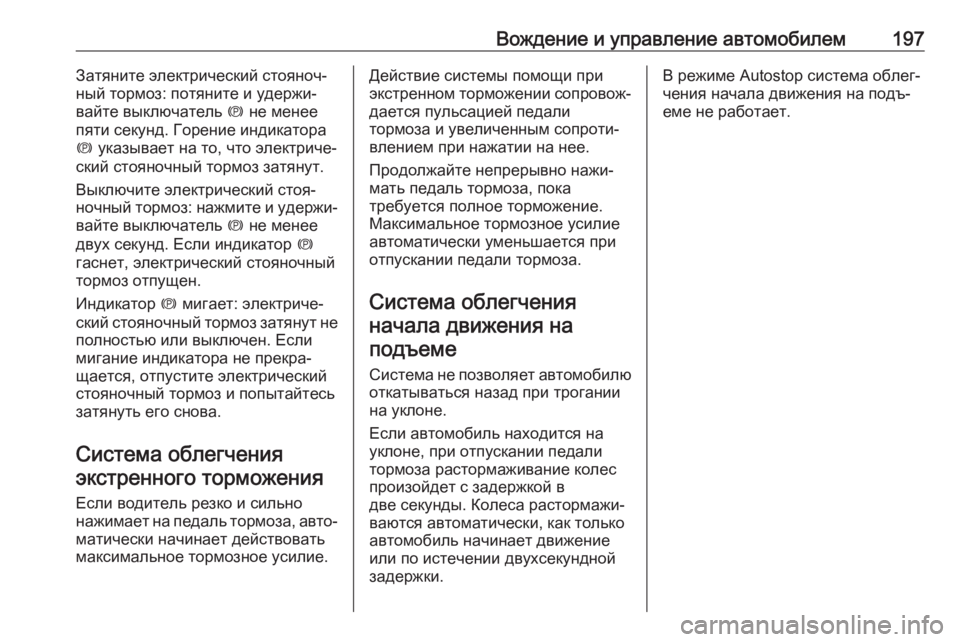

Вождение и управление автомобилем197Затяните электрический стояноч‐
ный тормоз: потяните и удержи‐
вайте выключатель m не менее
пяти секунд. Горение индикатора
m указывает на то, что электриче‐
ский стояночный тормоз затянут.
Выключите электрический стоя‐
ночный тормоз: нажмите и удержи‐
вайте выключатель m не менее
двух секунд. Если индикатор m
гаснет, электрический стояночный
тормоз отпущен.
Индикатор m мигает: электриче‐
ский стояночный тормоз затянут не полностью или выключен. Если
мигание индикатора не прекра‐
щается, отпустите электрический
стояночный тормоз и попытайтесь
затянуть его снова.
Система облегчения экстренного торможения
Если водитель резко и сильно
нажимает на педаль тормоза, авто‐ матически начинает действовать
максимальное тормозное усилие.Действие системы помощи при
экстренном торможении сопровож‐
дается пульсацией педали
тормоза и увеличенным сопроти‐
влением при нажатии на нее.
Продолжайте непрерывно нажи‐
мать педаль тормоза, пока
требуется полное торможение.
Максимальное тормозное усилие
автоматически уменьшается при
отпускании педали тормоза.
Система облегченияначала движения наподъеме
Система не позволяет автомобилю
откатываться назад при трогании
на уклоне.
Если автомобиль находится на
уклоне, при отпускании педали
тормоза растормаживание колес
произойдет с задержкой в
две секунды. Колеса растормажи‐
ваются автоматически, как только
автомобиль начинает движение
или по истечении двухсекундной задержки.В режиме Autostop система облег‐
чения начала движения на подъ‐
еме не работает.

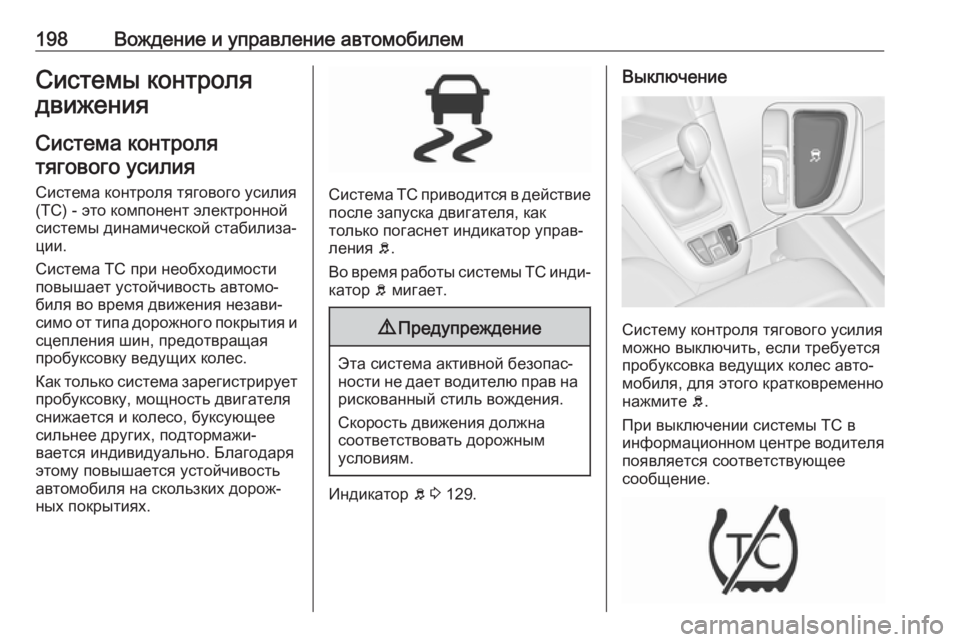

198Вождение и управление автомобилемСистемы контроля
движения
Система контролятягового усилия
Система контроля тягового усилия(TC) - это компонент электронной
системы динамической стабилиза‐
ции.
Система TC при необходимости
повышает устойчивость автомо‐
биля во время движения незави‐
симо от типа дорожного покрытия и
сцепления шин, предотвращая
пробуксовку ведущих колес.
Как только система зарегистрирует
пробуксовку, мощность двигателя
снижается и колесо, буксующее
сильнее других, подтормажи‐
вается индивидуально. Благодаря
этому повышается устойчивость
автомобиля на скользких дорож‐
ных покрытиях.
Система ТС приводится в действие после запуска двигателя, как
только погаснет индикатор управ‐ ления b.
Во время работы системы ТС инди‐
катор b мигает.
9 Предупреждение
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Скорость движения должна
соответствовать дорожным
условиям.
Индикатор b 3 129.
Выключение
Систему контроля тягового усилия
можно выключить, если требуется
пробуксовка ведущих колес авто‐ мобиля, для этого кратковременно
нажмите b.
При выключении системы TC в информационном центре водителя появляется соответствующее
сообщение.
