OPEL ZAFIRA C 2017.25 Инструкция по эксплуатации (in Russian)

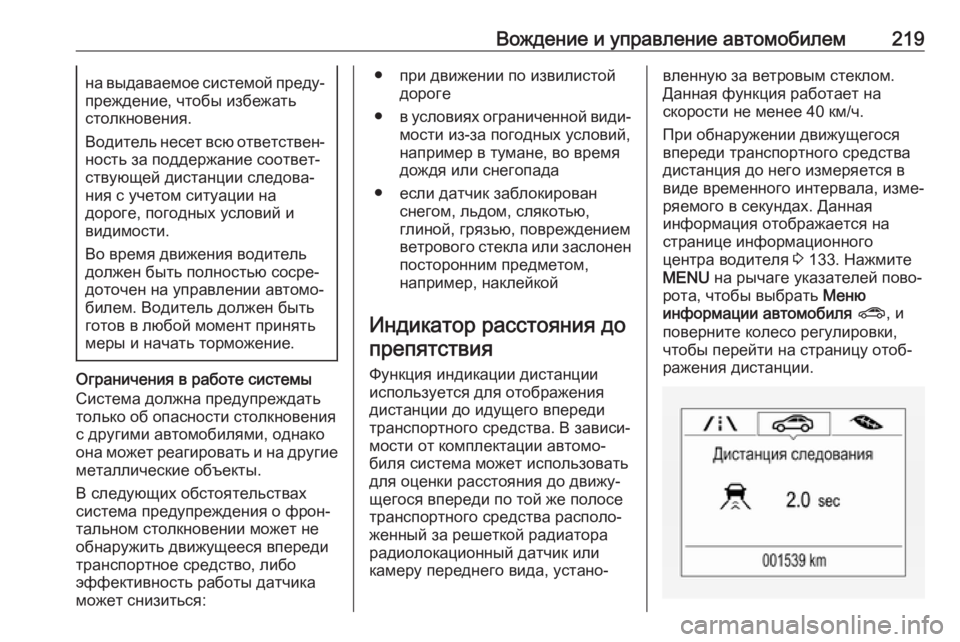

Вождение и управление автомобилем219на выдаваемое системой преду‐
преждение, чтобы избежать
столкновения.
Водитель несет всю ответствен‐ ность за поддержание соответ‐
ствующей дистанции следова‐
ния с учетом ситуации на
дороге, погодных условий и
видимости.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Водитель должен быть
готов в любой момент принять
меры и начать торможение.
Ограничения в работе системы
Система должна предупреждать
только об опасности столкновения
с другими автомобилями, однако
она может реагировать и на другие металлические объекты.
В следующих обстоятельствах
система предупреждения о фрон‐
тальном столкновении может не
обнаружить движущееся впереди
транспортное средство, либо
эффективность работы датчика может снизиться:
● при движении по извилистой дороге
● в условиях ограниченной види‐
мости из-за погодных условий,
например в тумане, во время
дождя или снегопада
● если датчик заблокирован снегом, льдом, слякотью,
глиной, грязью, повреждением
ветрового стекла или заслонен
посторонним предметом,
например, наклейкой
Индикатор расстояния до препятствия
Функция индикации дистанции
используется для отображения
дистанции до идущего впереди
транспортного средства. В зависи‐
мости от комплектации автомо‐
биля система может использовать
для оценки расстояния до движу‐
щегося впереди по той же полосе
транспортного средства располо‐ женный за решеткой радиатора
радиолокационный датчик или
камеру переднего вида, устано‐вленную за ветровым стеклом.
Данная функция работает на
скорости не менее 40 км/ч.
При обнаружении движущегося
впереди транспортного средства
дистанция до него измеряется в
виде временного интервала, изме‐
ряемого в секундах. Данная
информация отображается на
странице информационного
центра водителя 3 133. Нажмите
MENU на рычаге указателей пово‐
рота, чтобы выбрать Меню
информации автомобиля ? , и
поверните колесо регулировки,
чтобы перейти на страницу отоб‐
ражения дистанции.

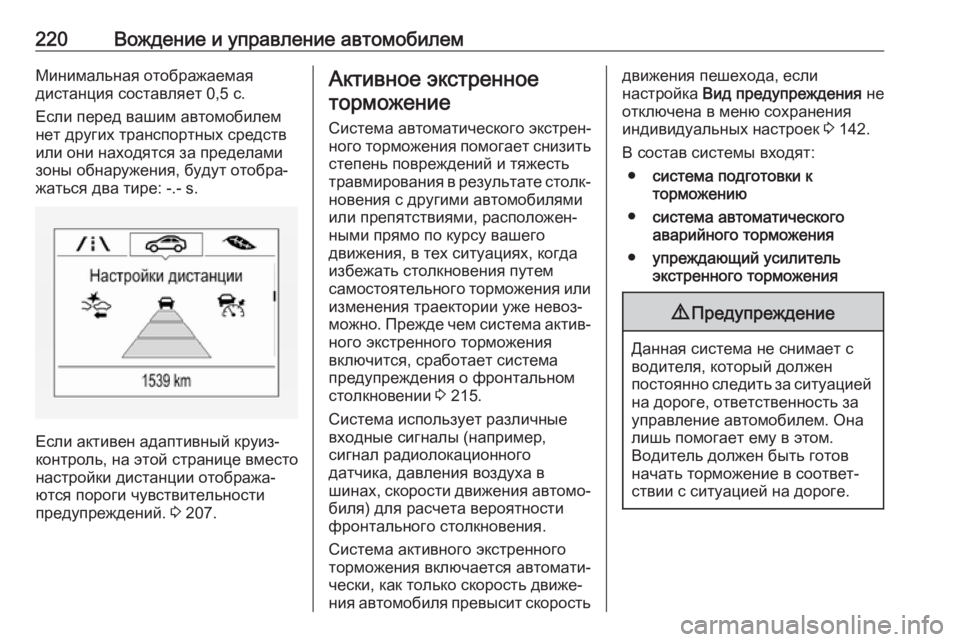

220Вождение и управление автомобилемМинимальная отображаемая
дистанция составляет 0,5 с.
Если перед вашим автомобилем нет других транспортных средств
или они находятся за пределами
зоны обнаружения, будут отобра‐
жаться два тире: -.- s.
Если активен адаптивный круиз-
контроль, на этой странице вместо
настройки дистанции отобража‐
ются пороги чувствительности предупреждений. 3 207.
Активное экстренное
торможение
Система автоматического экстрен‐
ного торможения помогает снизить степень повреждений и тяжесть
травмирования в результате столк‐
новения с другими автомобилями
или препятствиями, расположен‐
ными прямо по курсу вашего
движения, в тех ситуациях, когда
избежать столкновения путем
самостоятельного торможения или
изменения траектории уже невоз‐
можно. Прежде чем система актив‐ ного экстренного торможения
включится, сработает система
предупреждения о фронтальном
столкновении 3 215.
Система использует различные входные сигналы (например,
сигнал радиолокационного
датчика, давления воздуха в
шинах, скорости движения автомо‐ биля) для расчета вероятности
фронтального столкновения.
Система активного экстренного
торможения включается автомати‐
чески, как только скорость движе‐
ния автомобиля превысит скоростьдвижения пешехода, если
настройка Вид предупреждения не
отключена в меню сохранения
индивидуальных настроек 3 142.
В состав системы входят: ● система подготовки к
торможению
● система автоматического
аварийного торможения
● упреждающий усилитель
экстренного торможения9 Предупреждение
Данная система не снимает с
водителя, который должен
постоянно следить за ситуацией
на дороге, ответственность за
управление автомобилем. Она
лишь помогает ему в этом.
Водитель должен быть готов
начать торможение в соответ‐
ствии с ситуацией на дороге.

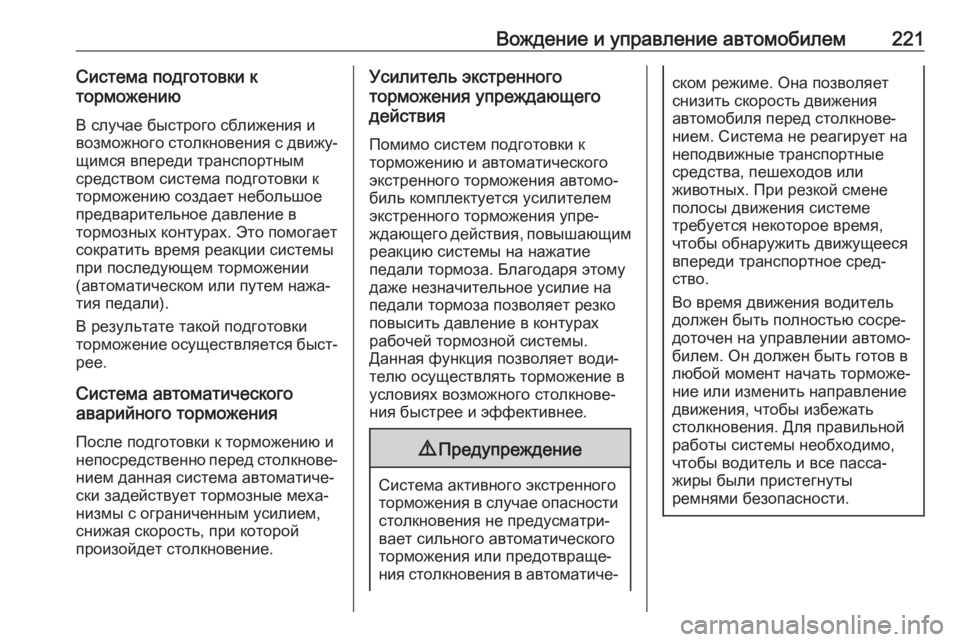

Вождение и управление автомобилем221Система подготовки к
торможению
В случае быстрого сближения и
возможного столкновения с движу‐
щимся впереди транспортным
средством система подготовки к
торможению создает небольшое
предварительное давление в
тормозных контурах. Это помогает
сократить время реакции системы
при последующем торможении (автоматическом или путем нажа‐тия педали).
В результате такой подготовки
торможение осуществляется быст‐ рее.
Система автоматического
аварийного торможения
После подготовки к торможению и
непосредственно перед столкнове‐ нием данная система автоматиче‐ски задействует тормозные меха‐
низмы с ограниченным усилием, снижая скорость, при которой
произойдет столкновение.Усилитель экстренного
торможения упреждающего
действия
Помимо систем подготовки к
торможению и автоматического
экстренного торможения автомо‐
биль комплектуется усилителем
экстренного торможения упре‐
ждающего действия, повышающим реакцию системы на нажатие
педали тормоза. Благодаря этому
даже незначительное усилие на
педали тормоза позволяет резко
повысить давление в контурах
рабочей тормозной системы.
Данная функция позволяет води‐
телю осуществлять торможение в
условиях возможного столкнове‐
ния быстрее и эффективнее.9 Предупреждение
Система активного экстренного
торможения в случае опасности столкновения не предусматри‐
вает сильного автоматического
торможения или предотвраще‐
ния столкновения в автоматиче‐
ском режиме. Она позволяет
снизить скорость движения
автомобиля перед столкнове‐
нием. Система не реагирует на
неподвижные транспортные
средства, пешеходов или
животных. При резкой смене
полосы движения системе
требуется некоторое время,
чтобы обнаружить движущееся
впереди транспортное сред‐
ство.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Он должен быть готов в
любой момент начать торможе‐
ние или изменить направление
движения, чтобы избежать
столкновения. Для правильной
работы системы необходимо,
чтобы водитель и все пасса‐
жиры были пристегнуты
ремнями безопасности.

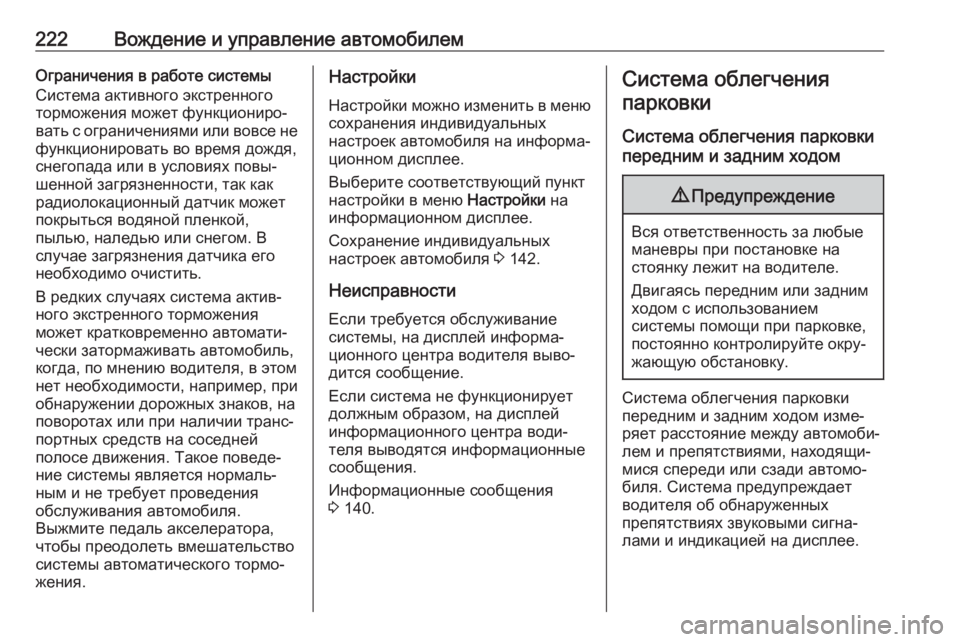

222Вождение и управление автомобилемОграничения в работе системы
Система активного экстренного
торможения может функциониро‐
вать с ограничениями или вовсе не
функционировать во время дождя,
снегопада или в условиях повы‐
шенной загрязненности, так как
радиолокационный датчик может
покрыться водяной пленкой,
пылью, наледью или снегом. В
случае загрязнения датчика его
необходимо очистить.
В редких случаях система актив‐
ного экстренного торможения
может кратковременно автомати‐
чески затормаживать автомобиль,
когда, по мнению водителя, в этом
нет необходимости, например, при
обнаружении дорожных знаков, на
поворотах или при наличии транс‐
портных средств на соседней
полосе движения. Такое поведе‐
ние системы является нормаль‐
ным и не требует проведения
обслуживания автомобиля.
Выжмите педаль акселератора,
чтобы преодолеть вмешательство
системы автоматического тормо‐
жения.Настройки
Настройки можно изменить в меню
сохранения индивидуальных
настроек автомобиля на информа‐
ционном дисплее.
Выберите соответствующий пункт
настройки в меню Настройки на
информационном дисплее.
Сохранение индивидуальных
настроек автомобиля 3 142.
Неисправности Если требуется обслуживание
системы, на дисплей информа‐
ционного центра водителя выво‐
дится сообщение.
Если система не функционирует
должным образом, на дисплей
информационного центра води‐
теля выводятся информационные
сообщения.
Информационные сообщения
3 140.Система облегчения
парковки
Система облегчения парковки
передним и задним ходом9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием
системы помощи при парковке,
постоянно контролируйте окру‐
жающую обстановку.
Система облегчения парковки
передним и задним ходом изме‐
ряет расстояние между автомоби‐
лем и препятствиями, находящи‐
мися спереди или сзади автомо‐
биля. Система предупреждает
водителя об обнаруженных
препятствиях звуковыми сигна‐
лами и индикацией на дисплее.

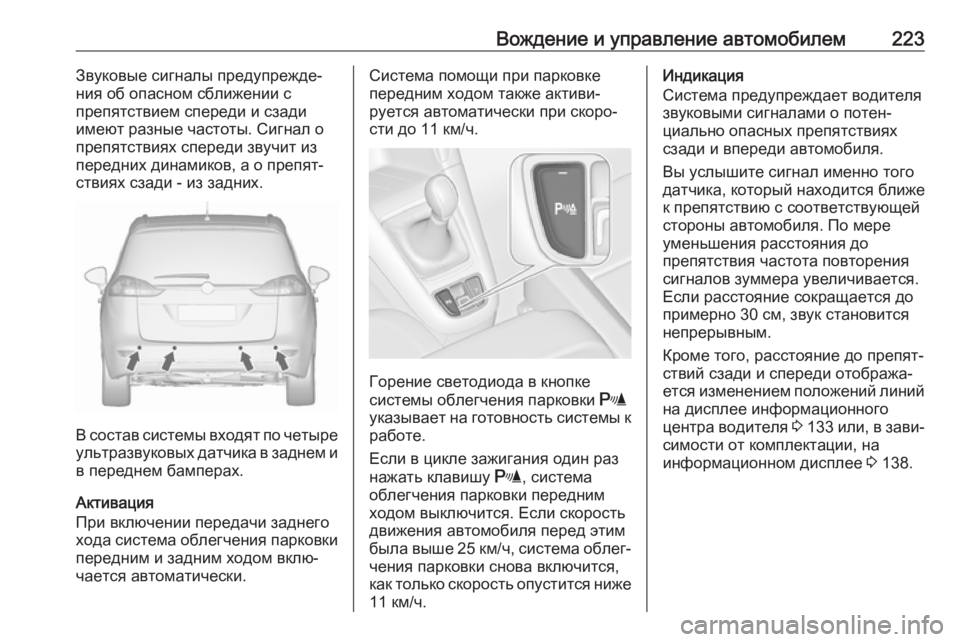

Вождение и управление автомобилем223Звуковые сигналы предупрежде‐
ния об опасном сближении с
препятствием спереди и сзади
имеют разные частоты. Сигнал о
препятствиях спереди звучит из
передних динамиков, а о препят‐
ствиях сзади - из задних.
В состав системы входят по четыре ультразвуковых датчика в заднем и в переднем бамперах.
Активация
При включении передачи заднего
хода система облегчения парковки
передним и задним ходом вклю‐
чается автоматически.
Система помощи при парковке
передним ходом также активи‐
руется автоматически при скоро‐
сти до 11 км/ч.
Горение светодиода в кнопке
системы облегчения парковки r
указывает на готовность системы к
работе.
Если в цикле зажигания один раз
нажать клавишу r, система
облегчения парковки передним
ходом выключится. Если скорость
движения автомобиля перед этим
была выше 25 км/ч, система облег‐ чения парковки снова включится,
как только скорость опустится ниже
11 км/ч.
Индикация
Система предупреждает водителя
звуковыми сигналами о потен‐
циально опасных препятствиях
сзади и впереди автомобиля.
Вы услышите сигнал именно того
датчика, который находится ближе
к препятствию с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до
препятствия частота повторения
сигналов зуммера увеличивается.
Если расстояние сокращается до
примерно 30 см, звук становится
непрерывным.
Кроме того, расстояние до препят‐ ствий сзади и спереди отобража‐
ется изменением положений линий
на дисплее информационного
центра водителя 3 133 или, в зави‐
симости от комплектации, на
информационном дисплее 3 138.

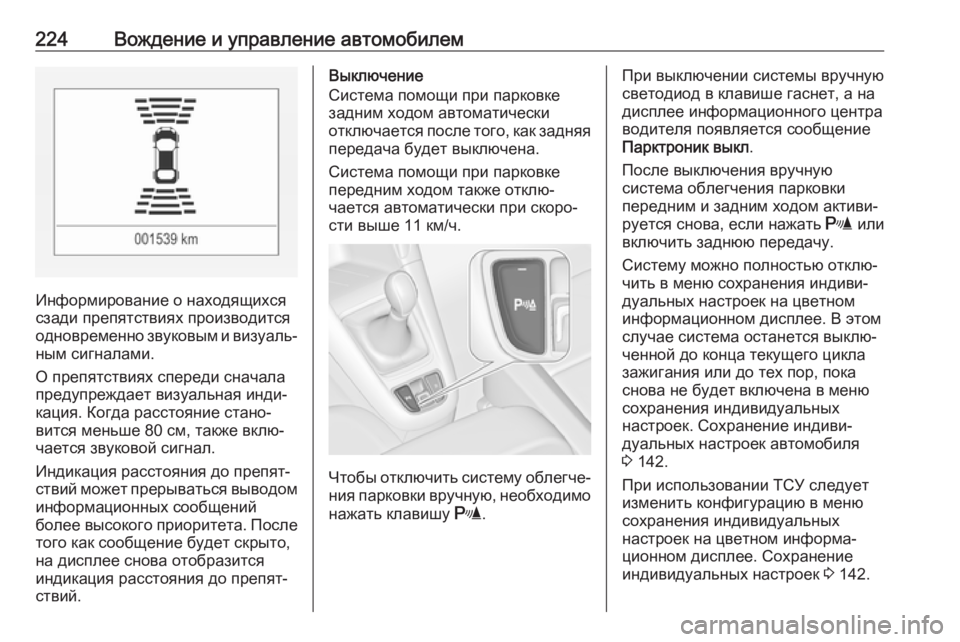

224Вождение и управление автомобилем
Информирование о находящихся
сзади препятствиях производится
одновременно звуковым и визуаль‐
ным сигналами.
О препятствиях спереди сначала
предупреждает визуальная инди‐
кация. Когда расстояние стано‐
вится меньше 80 см, также вклю‐
чается звуковой сигнал.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений
более высокого приоритета. После того как сообщение будет скрыто,
на дисплее снова отобразится
индикация расстояния до препят‐
ствий.
Выключение
Система помощи при парковке
задним ходом автоматически
отключается после того, как задняя
передача будет выключена.
Система помощи при парковке
передним ходом также отклю‐
чается автоматически при скоро‐
сти выше 11 км/ч.
Чтобы отключить систему облегче‐
ния парковки вручную, необходимо
нажать клавишу r.
При выключении системы вручную
светодиод в клавише гаснет, а на
дисплее информационного центра
водителя появляется сообщение
Парктроник выкл .
После выключения вручную
система облегчения парковки
передним и задним ходом активи‐
руется снова, если нажать r или
включить заднюю передачу.
Систему можно полностью отклю‐
чить в меню сохранения индиви‐
дуальных настроек на цветном
информационном дисплее. В этом
случае система останется выклю‐
ченной до конца текущего цикла
зажигания или до тех пор, пока
снова не будет включена в меню
сохранения индивидуальных
настроек. Сохранение индиви‐
дуальных настроек автомобиля
3 142.
При использовании ТСУ следует
изменить конфигурацию в меню
сохранения индивидуальных
настроек на цветном информа‐
ционном дисплее. Сохранение
индивидуальных настроек 3 142.

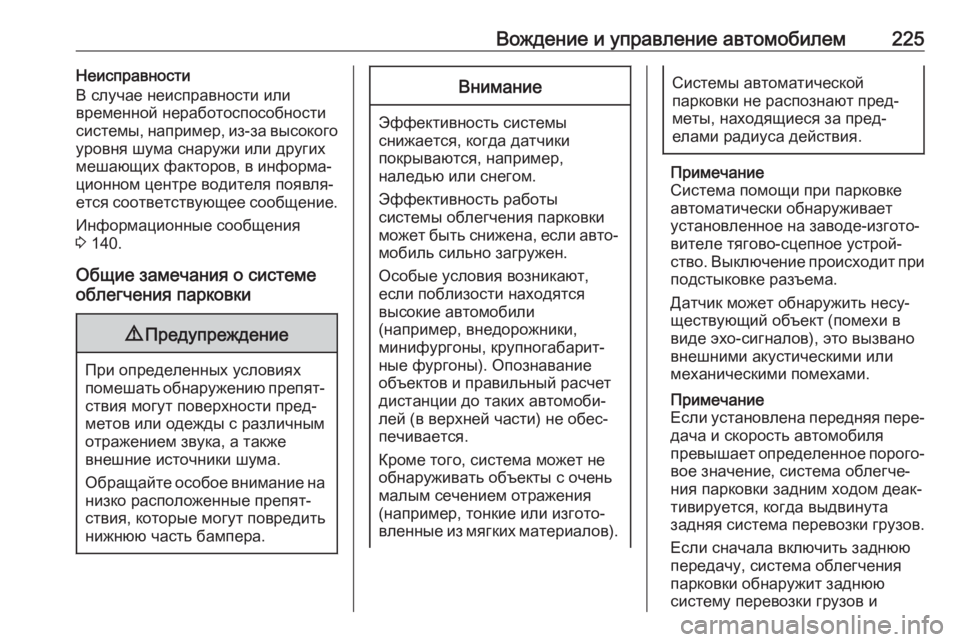

Вождение и управление автомобилем225Неисправности
В случае неисправности или
временной неработоспособности
системы, например, из-за высокого
уровня шума снаружи или других
мешающих факторов, в информа‐
ционном центре водителя появля‐
ется соответствующее сообщение.
Информационные сообщения
3 140.
Общие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях
помешать обнаружению препят‐ ствия могут поверхности пред‐метов или одежды с различнымотражением звука, а также
внешние источники шума.
Обращайте особое внимание на
низко расположенные препят‐
ствия, которые могут повредить
нижнюю часть бампера.
Внимание
Эффективность системы
снижается, когда датчики
покрываются, например,
наледью или снегом.
Эффективность работы
системы облегчения парковки
может быть снижена, если авто‐ мобиль сильно загружен.
Особые условия возникают,
если поблизости находятся
высокие автомобили
(например, внедорожники,
минифургоны, крупногабарит‐
ные фургоны). Опознавание
объектов и правильный расчет
дистанции до таких автомоби‐
лей (в верхней части) не обес‐
печивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.
Примечание
Система помощи при парковке
автоматически обнаруживает установленное на заводе-изгото‐вителе тягово-сцепное устрой‐
ство. Выключение происходит при
подстыковке разъема.
Датчик может обнаружить несу‐
ществующий объект (помехи в
виде эхо-сигналов), это вызвано
внешними акустическими или
механическими помехами.
Примечание
Если установлена передняя пере‐ дача и скорость автомобиля
превышает определенное порого‐
вое значение, система облегче‐ ния парковки задним ходом деак‐тивируется, когда выдвинута
задняя система перевозки грузов.
Если сначала включить заднюю
передачу, система облегчения
парковки обнаружит заднюю
систему перевозки грузов и

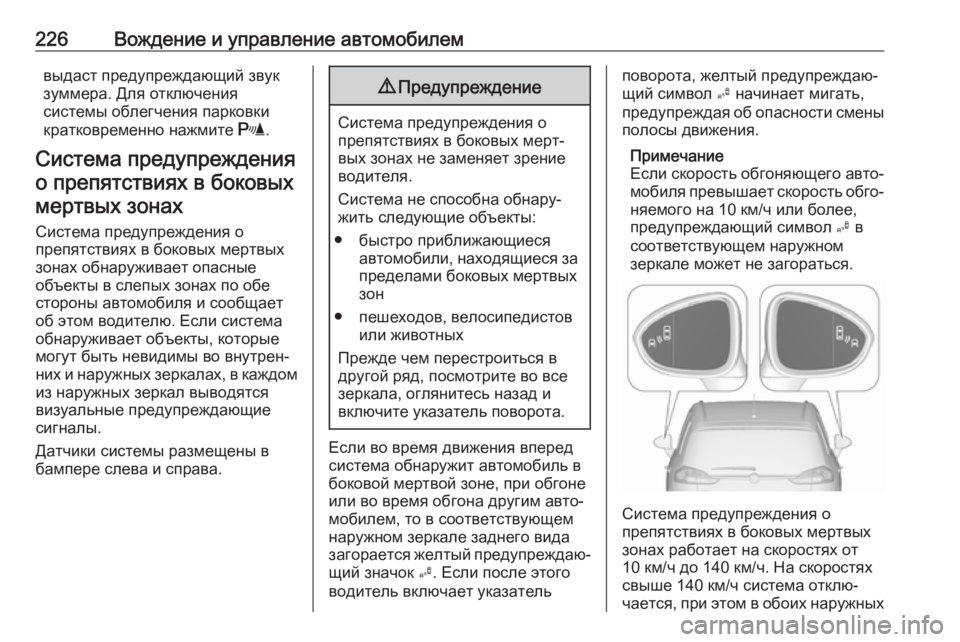

226Вождение и управление автомобилемвыдаст предупреждающий звук
зуммера. Для отключения
системы облегчения парковки
кратковременно нажмите r.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о
препятствиях в боковых мертвых
зонах обнаруживает опасные
объекты в слепых зонах по обе
стороны автомобиля и сообщает
об этом водителю. Если система
обнаруживает объекты, которые
могут быть невидимы во внутрен‐
них и наружных зеркалах, в каждом
из наружных зеркал выводятся визуальные предупреждающие
сигналы.
Датчики системы размещены в
бампере слева и справа.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся автомобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Если во время движения вперед
система обнаружит автомобиль в
боковой мертвой зоне, при обгоне
или во время обгона другим авто‐
мобилем, то в соответствующем
наружном зеркале заднего вида
загорается желтый предупреждаю‐ щий значок B. Если после этого
водитель включает указатель
поворота, желтый предупреждаю‐
щий символ B начинает мигать,
предупреждая об опасности смены полосы движения.
Примечание
Если скорость обгоняющего авто‐
мобиля превышает скорость обго‐ няемого на 10 км/ч или более,
предупреждающий символ B в
соответствующем наружном
зеркале может не загораться.
Система предупреждения о
препятствиях в боковых мертвых
зонах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных

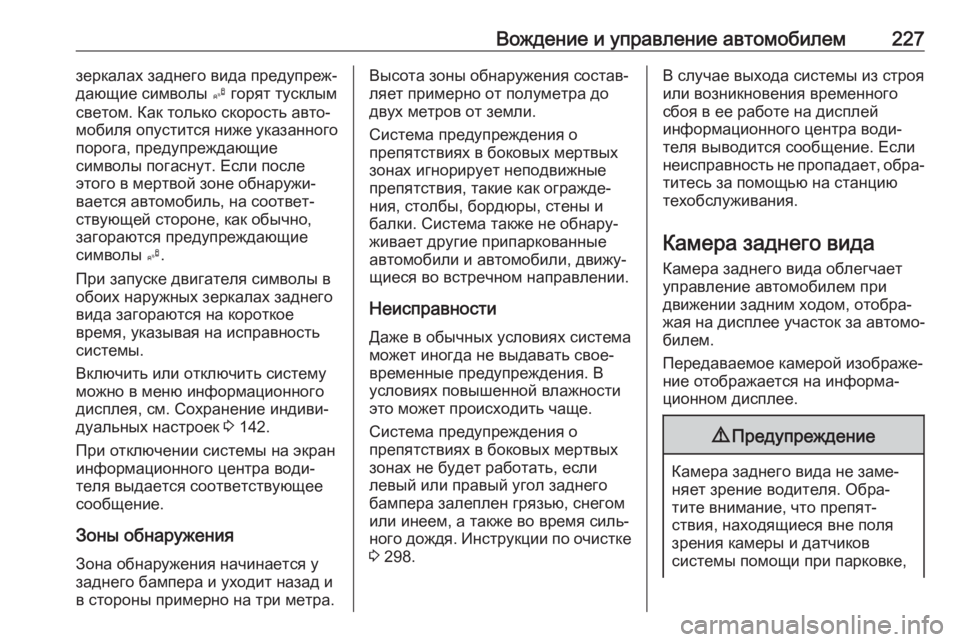

Вождение и управление автомобилем227зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐
мобиля опустится ниже указанного
порога, предупреждающие
символы погаснут. Если после
этого в мертвой зоне обнаружи‐
вается автомобиль, на соответ‐ ствующей стороне, как обычно,
загораются предупреждающие
символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загораются на короткое
время, указывая на исправность
системы.
Включить или отключить систему можно в меню информационного
дисплея, см. Сохранение индиви‐
дуальных настроек 3 142.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Зоны обнаружения
Зона обнаружения начинается у
заднего бампера и уходит назад и
в стороны примерно на три метра.Высота зоны обнаружения состав‐
ляет примерно от полуметра до
двух метров от земли.
Система предупреждения о
препятствиях в боковых мертвых
зонах игнорирует неподвижные
препятствия, такие как огражде‐
ния, столбы, бордюры, стены и
балки. Система также не обнару‐
живает другие припаркованные
автомобили и автомобили, движу‐
щиеся во встречном направлении.
Неисправности Даже в обычных условиях системаможет иногда не выдавать свое‐
временные предупреждения. В
условиях повышенной влажности
это может происходить чаще.
Система предупреждения о
препятствиях в боковых мертвых
зонах не будет работать, если
левый или правый угол заднего
бампера залеплен грязью, снегом
или инеем, а также во время силь‐
ного дождя. Инструкции по очистке 3 298.В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей
информационного центра води‐
теля выводится сообщение. Если
неисправность не пропадает, обра‐
титесь за помощью на станцию
техобслуживания.
Камера заднего вида Камера заднего вида облегчает
управление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐
билем.
Передаваемое камерой изображе‐
ние отображается на информа‐
ционном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков
системы помощи при парковке,

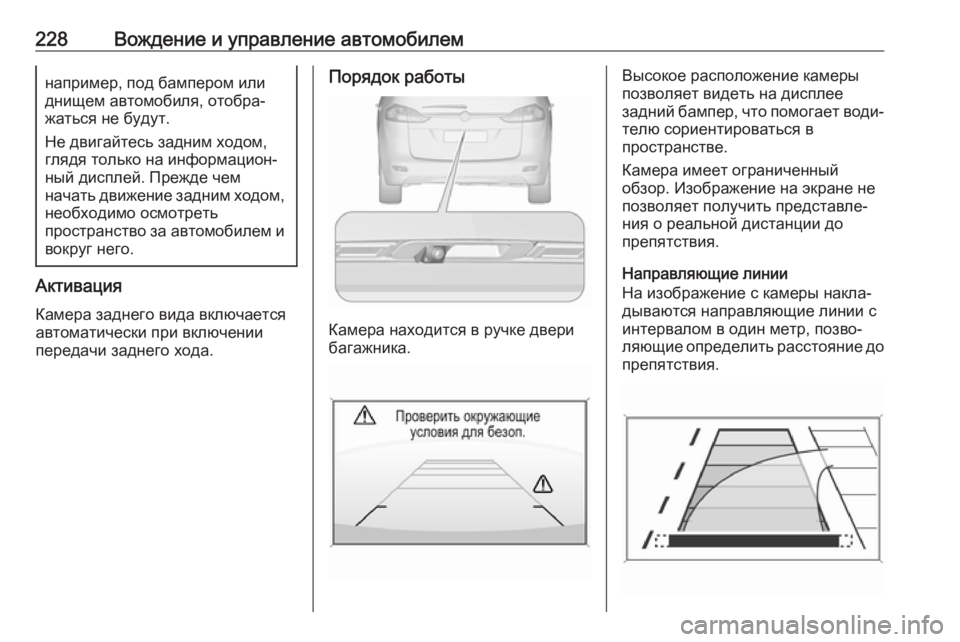

228Вождение и управление автомобилемнапример, под бампером или
днищем автомобиля, отобра‐
жаться не будут.
Не двигайтесь задним ходом,
глядя только на информацион‐
ный дисплей. Прежде чем
начать движение задним ходом, необходимо осмотреть
пространство за автомобилем и вокруг него.
Активация
Камера заднего вида включается
автоматически при включении
передачи заднего хода.
Порядок работы
Камера находится в ручке двери
багажника.
Высокое расположение камеры
позволяет видеть на дисплее
задний бампер, что помогает води‐
телю сориентироваться в
пространстве.
Камера имеет ограниченный
обзор. Изображение на экране не
позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Направляющие линии
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в один метр, позво‐
ляющие определить расстояние до
препятствия.
