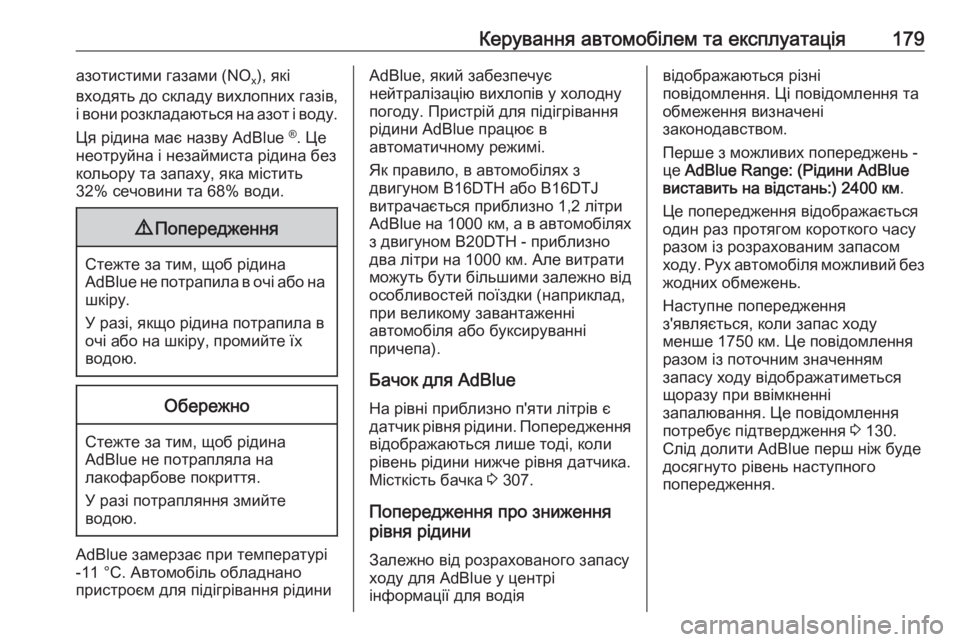

Керування автомобілем та експлуатація179азотистими газами (NOx), які
входять до складу вихлопних газів,
і вони розкладаються на азот і воду.
Ця рідина має назву AdBlue ®
. Це
неотруйна і незаймиста рідина без
кольору та запаху, яка містить
32% сечовини та 68% води.9 Попередження
Стежте за тим, щоб рідина
AdBlue не потрапила в очі або на шкіру.
У разі, якщо рідина потрапила в
очі або на шкіру, промийте їх
водою.
Обережно
Стежте за тим, щоб рідина
AdBlue не потрапляла на
лакофарбове покриття.
У разі потрапляння змийте
водою.
AdBlue замерзає при температурі
-11 °C. Автомобіль обладнано
пристроєм для підігрівання рідини
AdBlue, який забезпечує
нейтралізацію вихлопів у холодну
погоду. Пристрій для підігрівання рідини AdBlue працює в
автоматичному режимі.
Як правило, в автомобілях з
двигуном B16DTH або B16DTJ
витрачається приблизно 1,2 літри
AdBlue на 1000 км , а в автомобілях
з двигуном B20DTH - приблизно
два літри на 1000 км. Але витрати
можуть бути більшими залежно від
особливостей поїздки (наприклад,
при великому завантаженні
автомобіля або буксируванні
причепа).
Бачок для AdBlue
На рівні приблизно п'яти літрів є
датчик рівня рідини. Попередження відображаються лише тоді, коли
рівень рідини нижче рівня датчика.
Місткість бачка 3 307.
Попередження про зниження
рівня рідини
Залежно від розрахованого запасуходу для AdBlue у центрі
інформації для водіявідображаються різні
повідомлення. Ці повідомлення та обмеження визначені
законодавством.
Перше з можливих попереджень -
це AdBlue Range: (Рідини AdBlue
виставить на відстань:) 2400 км .
Це попередження відображається
один раз протягом короткого часу
разом із розрахованим запасом
ходу. Рух автомобіля можливий без
жодних обмежень.
Наступне попередження
з'являється, коли запас ходу
менше 1750 км. Це повідомлення
разом із поточним значенням
запасу ходу відображатиметься
щоразу при ввімкненні
запалювання. Це повідомлення
потребує підтвердження 3 130.
Слід долити AdBlue перш ніж буде досягнуто рівень наступного
попередження.

180Керування автомобілем та експлуатаціяКоли запас ходу AdBlue стане
менше 900 км, по черзі
відображатимуться наведені
повідомлення, які не можна
відхилити:
● AdBlue Low Refill Now
(Закінчується рідина AdBlue,
негайно долийте)
● Engine Restart Prevented in
(Запуску автомобіля заважає)
900 км .
Крім того, постійно блимає
контрольний індикатор Y.
Примітка
У разі підвищеної витрати AdBlue
це попередження може з'явитися
в центрі інформації для водія,
хоча попередження попередніх
етапів не відображалися.
Останній рівень попередження - це порожній бачок AdBlue. Повторний
запуск двигуна неможливий. По
черзі відображатимуться наведені повідомлення, які не можна
відхилити:● AdBlue Empty Refill Now
(Закінчилася рідина AdBlue, негайно долийте)
● Engine Will Not Restart (Запуск
двигуна блокується) .
Крім того, постійно блимає
контрольний індикатор Y.
Коли діє функція запобігання
повторному запуску двигуна, буде
показано таке повідомлення:
Refill AdBlue To Start Vehicle (Щоб
завести двигун, долийте рідину
AdBlue) .
У бачок слід долити рідину AdBlue
до максимального рівня, інакше
запустити двигун буде неможливо.
Попередження про високу
токсичність вихлопів
Коли токсичність вихлопів
перевищує певне значення, в
інформаційному центрі водія
відображаються попередження,
подібні до попереджень про запас
ходу для рідини AdBlue.
Потім відображатимуться запити на перевірку вихлопної системи, і
насамкінець - повідомлення прозапобігання повторному запуску
двигуна. Ці обмеження зумовлені
вимогами законодавства.
Зверніться на СТО.
Дозаправка AdBlueОбережно
Використовуйте лише рідину
AdBlue, яка відповідає
стандартам ЄС DIN 70 070 та ISO 22241-1.
Забороняється
використовувати присадки.
Забороняється розводити
AdBlue.
Це може призвести до
пошкодження системи
селективного каталітичного
відновлення.
Примітка
Якщо на заправній станції немає
наливного насоса з наконечником
для легкових автомобілів,
використовуйте для доливання
AdBlue тільки пляшки й каністри з
герметичним штуцером, щоб

Керування автомобілем та експлуатація181запобігти розбризкуванню та
переливанню рідини, а також
виходу випарів з бачка. AdBlue у
пляшках або каністрах можна придбати на багатьох заправних
станціях, а також у дилерів
компанії Opel та в інших
торговельних точках.
Оскільки AdBlue має обмежений
термін придатності для
використання, перевіряйте дату закінчення терміну придатності
перед доливанням рідини в бачок.
Примітка
Система може визначити
доливання AdBlue лише тоді, коли
ввімкнуто вищезгаданий датчик
рівня рідини у бачку.
Якщо система не виявила
доливання рідини AdBlue:
1. Їдьте без зупинок упродовж 10 хвилин зі швидкістю не
менше ніж 20 км/год.
2. Якщо доливання рідини AdBlue успішно виявлено,
зникнуть обмеження, пов’язані
з запасом рідини AdBlue.Якщо система так і не виявила
доливання рідини AdBlue,
зверніться по допомогу на станцію
технічного обслуговування.
Система може не виявити, що
рідину AdBlue було долито, також
у випадку, коли AdBlue
доводиться доливати при
температурі нижче -11 °C. У
такому випадку слід поставити
автомобіль на стоянку в місці з
вищою навколишньою
температурою і зачекати, поки
рідина AdBlue не набуде рідкого
стану.
Примітка
Після відкручування захисної
кришки з горловини можуть
виходити випари аміаку.
Намагайтеся не вдихати ці
випари, оскільки вони мають їдкий запах. У разі вдихання випарів
вони не завдають шкоди.
Басок AdBlue має бути заповнений
до максимального рівня. Це
необхідно зробити після
відображення попередження про
запобігання повторному запуску
двигуна.Автомобіль потрібно припаркувати
на рівній поверхні.
Заливна горловина для рідини
AdBlue знаходиться за кришкою
горловини паливного баку, яка
розташована в задній частині
автомобіля з правого боку.
Кришку горловини паливного баку
можна відчинити лише, якщо
автомобіль розблоковано.
1. Вийміть ключ із замка запалювання.
2. Закрийте всі дверцята, щоб випари аміаку не потрапили в
салон автомобіля.
3. Зніміть кришку горловини паливного баку, натиснувши нанеї 3 230.

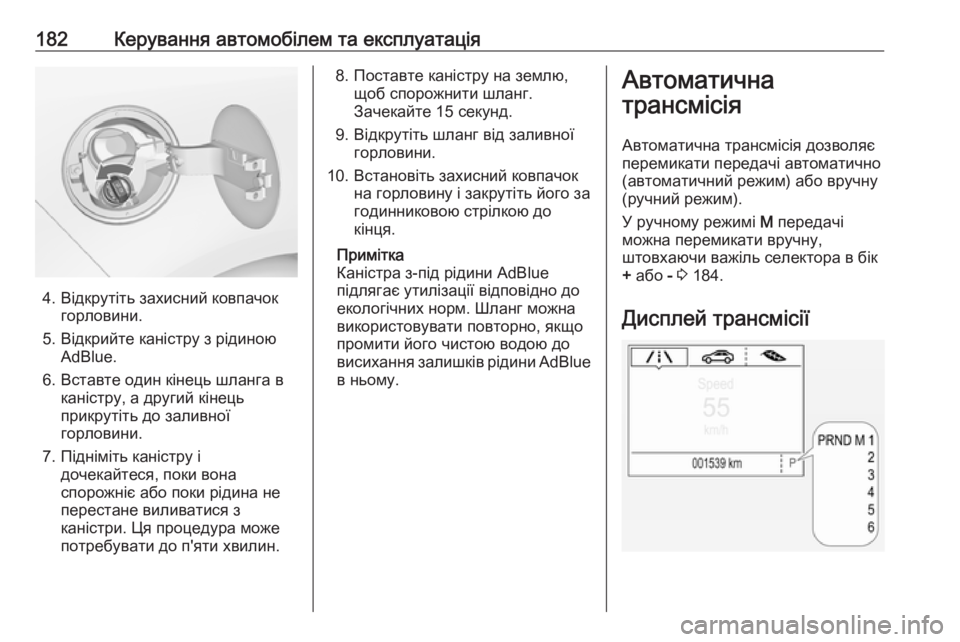

182Керування автомобілем та експлуатація
4. Відкрутіть захисний ковпачокгорловини.
5. Відкрийте каністру з рідиною AdBlue.
6. Вставте один кінець шланга в каністру, а другий кінець
прикрутіть до заливної
горловини.
7. Підніміть каністру і дочекайтеся, поки вона
спорожніє або поки рідина не
перестане виливатися з
каністри. Ця процедура може
потребувати до п'яти хвилин.
8. Поставте каністру на землю, щоб спорожнити шланг.
Зачекайте 15 секунд.
9. Відкрутіть шланг від заливної горловини.
10. Встановіть захисний ковпачок на горловину і закрутіть його за
годинниковою стрілкою до
кінця.
Примітка
Каністра з-під рідини AdBlue
підлягає утилізації відповідно до
екологічних норм. Шланг можна
використовувати повторно, якщо
промити його чистою водою до
висихання залишків рідини AdBlue
в ньому.Автоматична
трансмісія
Автоматична трансмісія дозволяє
перемикати передачі автоматично (автоматичний режим) або вручну(ручний режим).
У ручному режимі M передачі
можна перемикати вручну,
штовхаючи важіль селектора в бік
+ або - 3 184.
Дисплей трансмісії

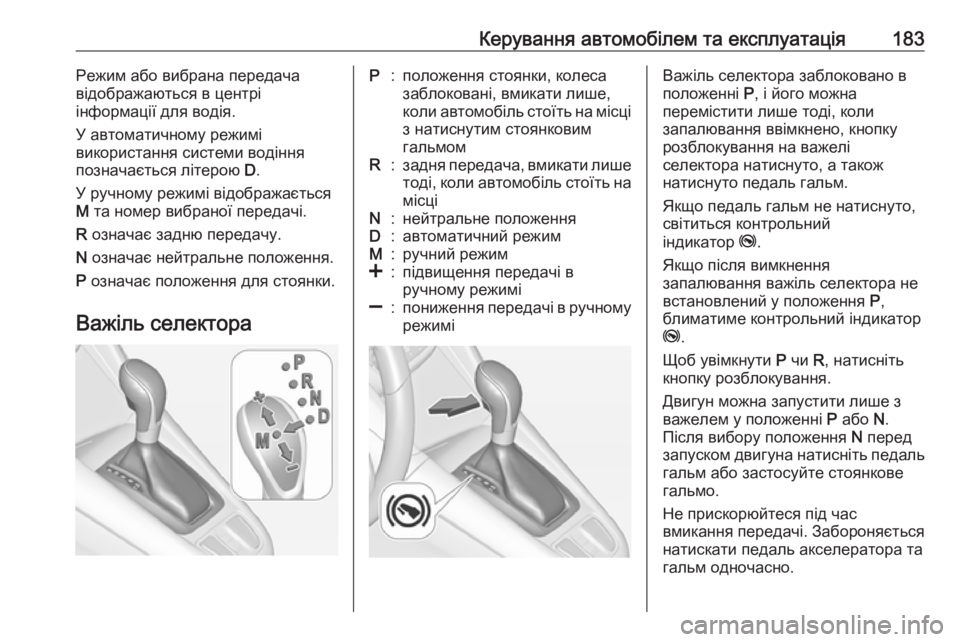

Керування автомобілем та експлуатація183Режим або вибрана передача
відображаються в центрі
інформації для водія.
У автоматичному режимі
використання системи водіння
позначається літерою D.
У ручному режимі відображається
M та номер вибраної передачі.
R означає задню передачу.
N означає нейтральне положення.
P означає положення для стоянки.
Важіль селектораP:положення стоянки, колеса
заблоковані, вмикати лише,
коли автомобіль стоїть на місці
з натиснутим стоянковим
гальмомR:задня передача, вмикати лише
тоді, коли автомобіль стоїть на місціN:нейтральне положенняD:автоматичний режимM:ручний режим<:підвищення передачі в
ручному режимі]:пониження передачі в ручному
режиміВажіль селектора заблоковано в
положенні P, і його можна
перемістити лише тоді, коли
запалювання ввімкнено, кнопку розблокування на важелі
селектора натиснуто, а також
натиснуто педаль гальм.
Якщо педаль гальм не натиснуто,
світиться контрольний
індикатор j.
Якщо після вимкнення
запалювання важіль селектора не
встановлений у положення P,
блиматиме контрольний індикатор
j .
Щоб увімкнути P чи R, натисніть
кнопку розблокування.
Двигун можна запустити лише з
важелем у положенні P або N.
Після вибору положення N перед
запуском двигуна натисніть педаль гальм або застосуйте стоянкове
гальмо.
Не прискорюйтеся під час
вмикання передачі. Забороняється
натискати педаль акселератора та
гальм одночасно.

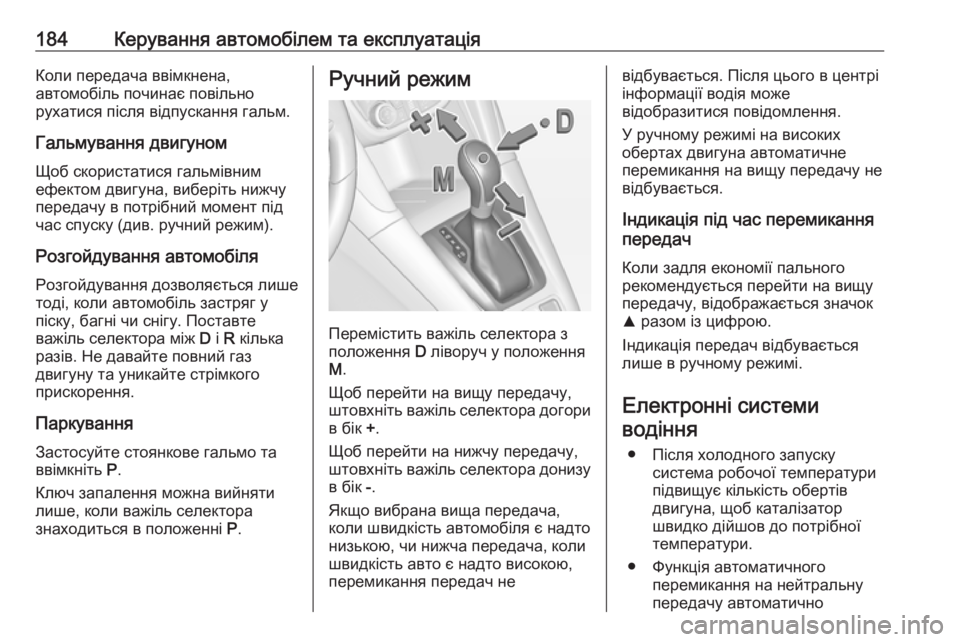

184Керування автомобілем та експлуатаціяКоли передача ввімкнена,
автомобіль починає повільно
рухатися після відпускання гальм.
Гальмування двигуном Щоб скористатися гальмівним
ефектом двигуна, виберіть нижчу
передачу в потрібний момент під
час спуску (див. ручний режим).
Розгойдування автомобіляРозгойдування дозволяється лише
тоді, коли автомобіль застряг у
піску, багні чи снігу. Поставте
важіль селектора між D і R кілька
разів. Не давайте повний газ
двигуну та уникайте стрімкого
прискорення.
Паркування Застосуйте стоянкове гальмо та
ввімкніть P.
Ключ запалення можна вийняти лише, коли важіль селектора
знаходиться в положенні P.Ручний режим
Перемістить важіль селектора з
положення D ліворуч у положення
M .
Щоб перейти на вищу передачу,
штовхніть важіль селектора догори в бік +.
Щоб перейти на нижчу передачу, штовхніть важіль селектора донизу
в бік -.
Якщо вибрана вища передача, коли швидкість автомобіля є надто
низькою, чи нижча передача, коли
швидкість авто є надто високою,
перемикання передач не
відбувається. Після цього в центрі
інформації водія може
відобразитися повідомлення.
У ручному режимі на високих
обертах двигуна автоматичне
перемикання на вищу передачу не
відбувається.
Індикація під час перемикання
передач
Коли задля економії пального
рекомендується перейти на вищу
передачу, відображається значок
R разом із цифрою.
Індикація передач відбувається лише в ручному режимі.
Електронні системиводіння
● Після холодного запуску система робочої температури
підвищує кількість обертів
двигуна, щоб каталізатор
швидко дійшов до потрібної
температури.
● Функція автоматичного перемикання на нейтральну
передачу автоматично

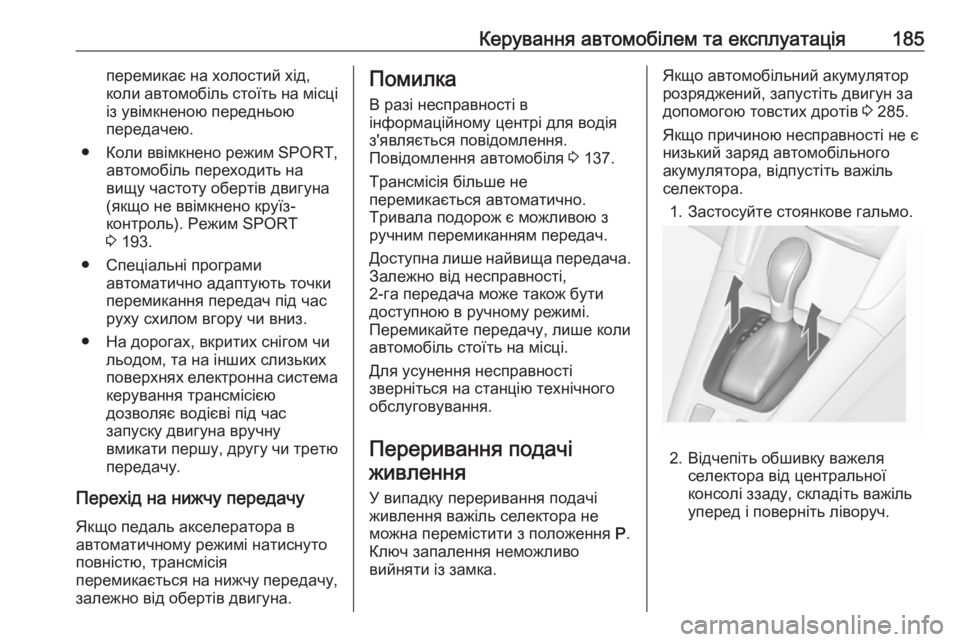

Керування автомобілем та експлуатація185перемикає на холостий хід,
коли автомобіль стоїть на місці
із увімкненою передньою
передачею.
● Коли ввімкнено режим SPORT, автомобіль переходить на
вищу частоту обертів двигуна
(якщо не ввімкнено круїз-
контроль). Режим SPORT
3 193.
● Спеціальні програми автоматично адаптують точки
перемикання передач під час
руху схилом вгору чи вниз.
● На дорогах, вкритих снігом чи льодом, та на інших слизьких
поверхнях електронна система
керування трансмісією
дозволяє водієві під час
запуску двигуна вручну
вмикати першу, другу чи третю передачу.
Перехід на нижчу передачу
Якщо педаль акселератора в
автоматичному режимі натиснуто
повністю, трансмісія
перемикається на нижчу передачу,
залежно від обертів двигуна.Помилка
В разі несправності в
інформаційному центрі для водія
з'являється повідомлення.
Повідомлення автомобіля 3 137.
Трансмісія більше не
перемикається автоматично.
Тривала подорож є можливою з
ручним перемиканням передач.
Доступна лише найвища передача.
Залежно від несправності,
2-га передача може також бути
доступною в ручному режимі.
Перемикайте передачу, лише коли
автомобіль стоїть на місці.
Для усунення несправності
зверніться на станцію технічного
обслуговування.
Переривання подачі живлення
У випадку переривання подачі
живлення важіль селектора не
можна перемістити з положення P.
Ключ запалення неможливо
вийняти із замка.Якщо автомобільний акумулятор
розряджений, запустіть двигун за
допомогою товстих дротів 3 285.
Якщо причиною несправності не є низький заряд автомобільного
акумулятора, відпустіть важіль селектора.
1. Застосуйте стоянкове гальмо.
2. Відчепіть обшивку важеля селектора від центральноїконсолі ззаду, складіть важіль
уперед і поверніть ліворуч.

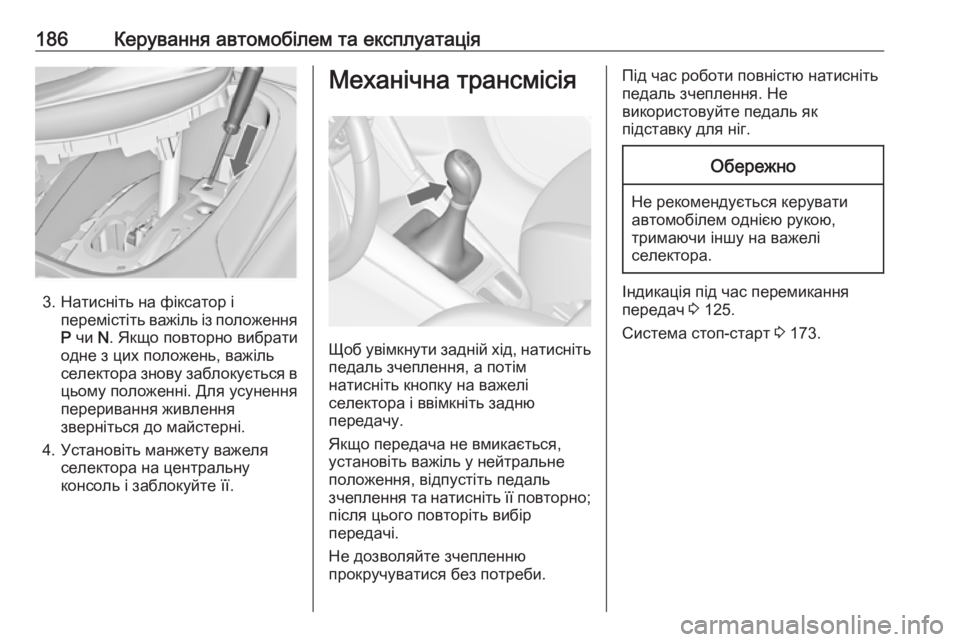

186Керування автомобілем та експлуатація
3. Натисніть на фіксатор іперемістіть важіль із положенняP чи N. Якщо повторно вибрати
одне з цих положень, важіль
селектора знову заблокується в
цьому положенні. Для усунення
переривання живлення
зверніться до майстерні.
4. Установіть манжету важеля селектора на центральну
консоль і заблокуйте її.
Механічна трансмісія
Щоб увімкнути задній хід, натисніть педаль зчеплення, а потім
натисніть кнопку на важелі
селектора і ввімкніть задню
передачу.
Якщо передача не вмикається,
установіть важіль у нейтральне положення, відпустіть педаль
зчеплення та натисніть її повторно; після цього повторіть вибір
передачі.
Не дозволяйте зчепленню
прокручуватися без потреби.
Під час роботи повністю натисніть
педаль зчеплення. Не
використовуйте педаль як
підставку для ніг.Обережно
Не рекомендується керувати
автомобілем однією рукою,
тримаючи іншу на важелі
селектора.
Індикація під час перемикання
передач 3 125.
Система стоп-старт 3 173.

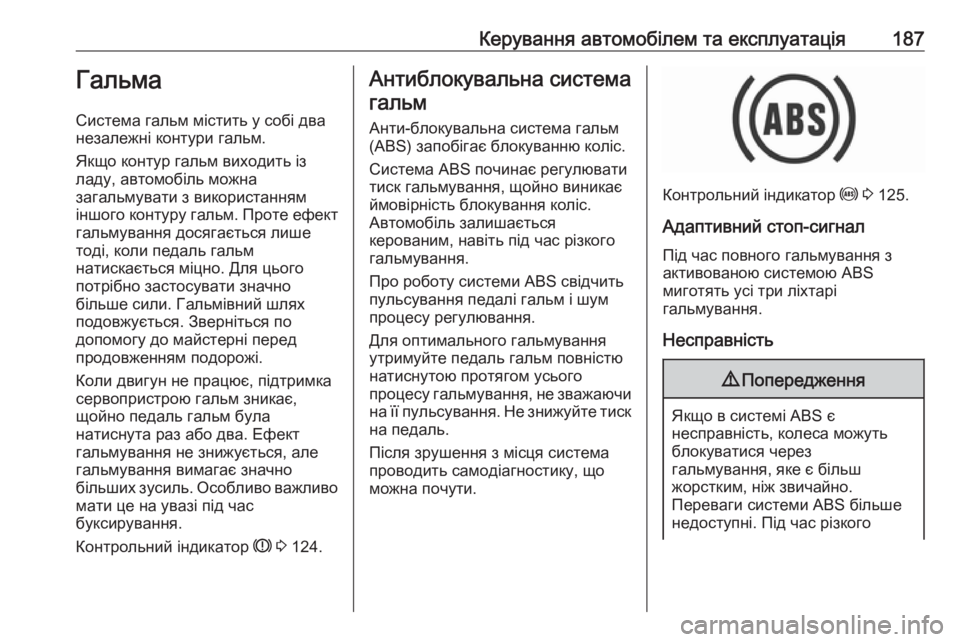

Керування автомобілем та експлуатація187Гальма
Система гальм містить у собі два
незалежні контури гальм.
Якщо контур гальм виходить із
ладу, автомобіль можна
загальмувати з використанням
іншого контуру гальм. Проте ефект гальмування досягається лише
тоді, коли педаль гальм
натискається міцно. Для цього
потрібно застосувати значно
більше сили. Гальмівний шлях
подовжується. Зверніться по
допомогу до майстерні перед
продовженням подорожі.
Коли двигун не працює, підтримка
сервопристрою гальм зникає,
щойно педаль гальм була
натиснута раз або два. Ефект
гальмування не знижується, але
гальмування вимагає значно
більших зусиль. Особливо важливо
мати це на увазі під час
буксирування.
Контрольний індикатор R 3 124.Антиблокувальна система
гальм
Анти-блокувальна система гальм
(ABS) запобігає блокуванню коліс.
Система ABS починає регулювати
тиск гальмування, щойно виникає
ймовірність блокування коліс.
Автомобіль залишається
керованим, навіть під час різкого
гальмування.
Про роботу системи ABS свідчить
пульсування педалі гальм і шум
процесу регулювання.
Для оптимального гальмування
утримуйте педаль гальм повністю
натиснутою протягом усього
процесу гальмування, не зважаючи на її пульсування. Не знижуйте тиск
на педаль.
Після зрушення з місця система
проводить самодіагностику, що
можна почути.
Контрольний індикатор u 3 125.
Адаптивний стоп-сигнал
Під час повного гальмування з
активованою системою ABS
миготять усі три ліхтарі
гальмування.
Несправність
9 Попередження
Якщо в системі ABS є
несправність, колеса можуть
блокуватися через
гальмування, яке є більш
жорстким, ніж звичайно.
Переваги системи ABS більше
недоступні. Під час різкого

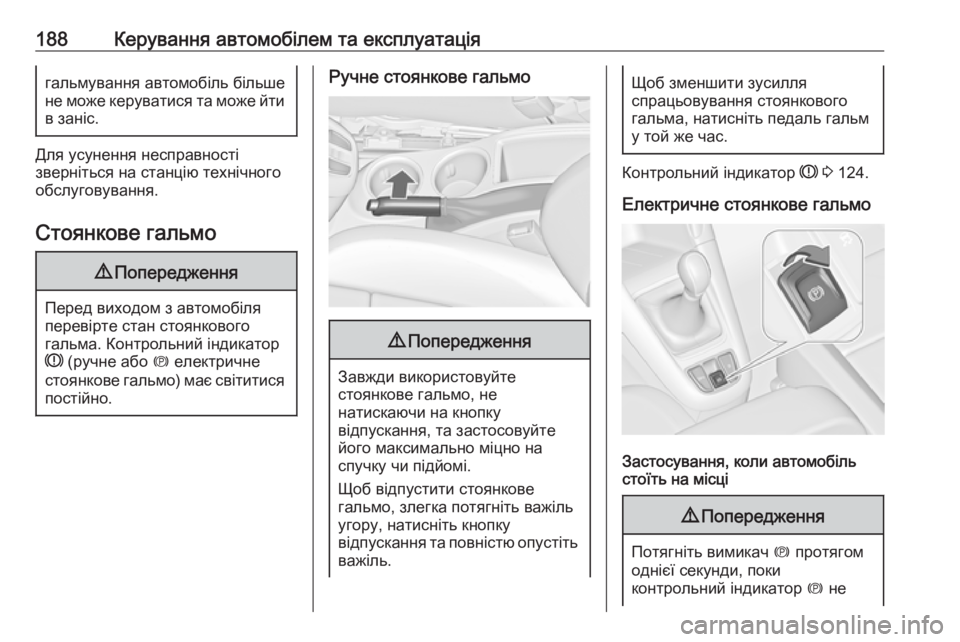

188Керування автомобілем та експлуатаціягальмування автомобіль більше
не може керуватися та може йти в заніс.
Для усунення несправності
зверніться на станцію технічного
обслуговування.
Стоянкове гальмо
9 Попередження
Перед виходом з автомобіля
перевірте стан стоянкового
гальма. Контрольний індикатор
R (ручне або m електричне
стоянкове гальмо) має світитися постійно.
Ручне стоянкове гальмо9 Попередження
Завжди використовуйте
стоянкове гальмо, не
натискаючи на кнопку
відпускання, та застосовуйте
його максимально міцно на
спучку чи підйомі.
Щоб відпустити стоянкове
гальмо, злегка потягніть важіль
угору, натисніть кнопку
відпускання та повністю опустіть важіль.
Щоб зменшити зусилля
спрацьовування стоянкового
гальма, натисніть педаль гальм
у той же час.
Контрольний індикатор R 3 124.
Електричне стоянкове гальмо
Застосування, коли автомобіль
стоїть на місці
9 Попередження
Потягніть вимикач m протягом
однієї секунди, поки
контрольний індикатор m не
