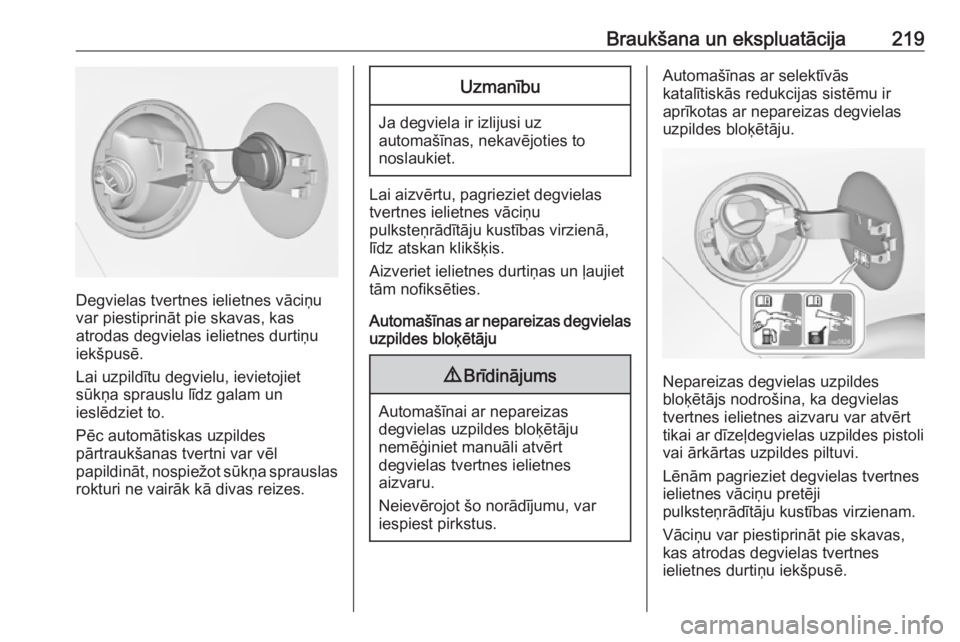

Braukšana un ekspluatācija219
Degvielas tvertnes ielietnes vāciņu
var piestiprināt pie skavas, kas
atrodas degvielas ielietnes durtiņu
iekšpusē.
Lai uzpildītu degvielu, ievietojiet
sūkņa sprauslu līdz galam un
ieslēdziet to.
Pēc automātiskas uzpildes
pārtraukšanas tvertni var vēl
papildināt, nospiežot sūkņa sprauslas rokturi ne vairāk kā divas reizes.
Uzmanību
Ja degviela ir izlijusi uzautomašīnas, nekavējoties to
noslaukiet.
Lai aizvērtu, pagrieziet degvielas
tvertnes ielietnes vāciņu
pulksteņrādītāju kustības virzienā,
līdz atskan klikšķis.
Aizveriet ielietnes durtiņas un ļaujiet
tām nofiksēties.
Automašīnas ar nepareizas degvielas uzpildes bloķētāju
9 Brīdinājums
Automašīnai ar nepareizas
degvielas uzpildes bloķētāju
nemēģiniet manuāli atvērt
degvielas tvertnes ielietnes
aizvaru.
Neievērojot šo norādījumu, var
iespiest pirkstus.
Automašīnas ar selektīvās
katalītiskās redukcijas sistēmu ir
aprīkotas ar nepareizas degvielas
uzpildes bloķētāju.
Nepareizas degvielas uzpildes
bloķētājs nodrošina, ka degvielas
tvertnes ielietnes aizvaru var atvērt tikai ar dīzeļdegvielas uzpildes pistoli
vai ārkārtas uzpildes piltuvi.
Lēnām pagrieziet degvielas tvertnes
ielietnes vāciņu pretēji
pulksteņrādītāju kustības virzienam.
Vāciņu var piestiprināt pie skavas,
kas atrodas degvielas tvertnes
ielietnes durtiņu iekšpusē.

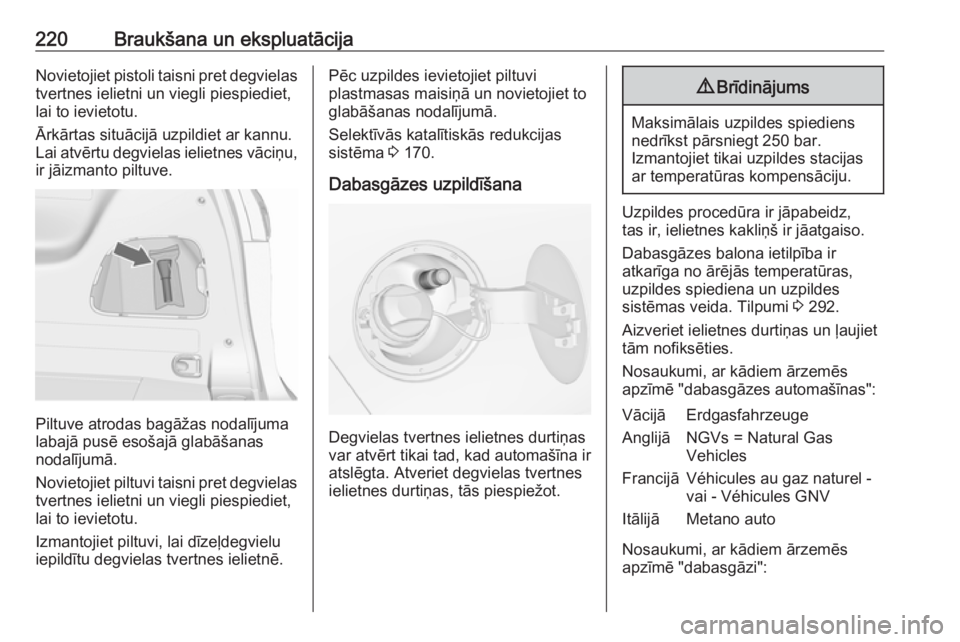

220Braukšana un ekspluatācijaNovietojiet pistoli taisni pret degvielas
tvertnes ielietni un viegli piespiediet,
lai to ievietotu.
Ārkārtas situācijā uzpildiet ar kannu.
Lai atvērtu degvielas ielietnes vāciņu, ir jāizmanto piltuve.
Piltuve atrodas bagāžas nodalījuma
labajā pusē esošajā glabāšanas nodalījumā.
Novietojiet piltuvi taisni pret degvielas tvertnes ielietni un viegli piespiediet,lai to ievietotu.
Izmantojiet piltuvi, lai dīzeļdegvielu
iepildītu degvielas tvertnes ielietnē.
Pēc uzpildes ievietojiet piltuvi
plastmasas maisiņā un novietojiet to
glabāšanas nodalījumā.
Selektīvās katalītiskās redukcijas
sistēma 3 170.
Dabasgāzes uzpildīšana
Degvielas tvertnes ielietnes durtiņas
var atvērt tikai tad, kad automašīna ir
atslēgta. Atveriet degvielas tvertnes
ielietnes durtiņas, tās piespiežot.
9 Brīdinājums
Maksimālais uzpildes spiediens
nedrīkst pārsniegt 250 bar.
Izmantojiet tikai uzpildes stacijas
ar temperatūras kompensāciju.
Uzpildes procedūra ir jāpabeidz,
tas ir, ielietnes kakliņš ir jāatgaiso.
Dabasgāzes balona ietilpība ir
atkarīga no ārējās temperatūras,
uzpildes spiediena un uzpildes
sistēmas veida. Tilpumi 3 292.
Aizveriet ielietnes durtiņas un ļaujiet
tām nofiksēties.
Nosaukumi, ar kādiem ārzemēs
apzīmē "dabasgāzes automašīnas":
VācijāErdgasfahrzeugeAnglijāNGVs = Natural Gas
VehiclesFrancijāVéhicules au gaz naturel -
vai - Véhicules GNVItālijāMetano auto
Nosaukumi, ar kādiem ārzemēs
apzīmē "dabasgāzi":

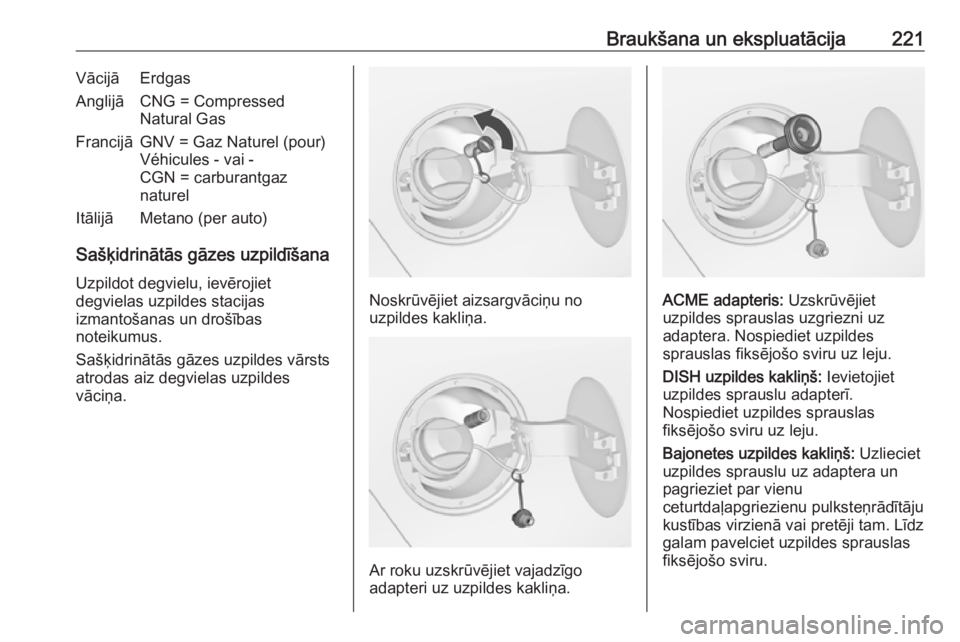

Braukšana un ekspluatācija221VācijāErdgasAnglijāCNG = Compressed
Natural GasFrancijāGNV = Gaz Naturel (pour)
Véhicules - vai -
CGN = carburantgaz
naturelItālijāMetano (per auto)
Sašķidrinātās gāzes uzpildīšana
Uzpildot degvielu, ievērojiet
degvielas uzpildes stacijas
izmantošanas un drošības
noteikumus.
Sašķidrinātās gāzes uzpildes vārsts
atrodas aiz degvielas uzpildes
vāciņa.
Noskrūvējiet aizsargvāciņu no
uzpildes kakliņa.
Ar roku uzskrūvējiet vajadzīgo
adapteri uz uzpildes kakliņa.
ACME adapteris: Uzskrūvējiet
uzpildes sprauslas uzgriezni uz
adaptera. Nospiediet uzpildes
sprauslas fiksējošo sviru uz leju.
DISH uzpildes kakliņš: Ievietojiet
uzpildes sprauslu adapterī.
Nospiediet uzpildes sprauslas
fiksējošo sviru uz leju.
Bajonetes uzpildes kakliņš: Uzlieciet
uzpildes sprauslu uz adaptera un
pagrieziet par vienu
ceturtdaļapgriezienu pulksteņrādītāju
kustības virzienā vai pretēji tam. Līdz
galam pavelciet uzpildes sprauslas
fiksējošo sviru.

222Braukšana un ekspluatācijaEURO uzpildes kakliņš: Uzspiediet
uzpildes sprauslu uz adaptera, līdz tā
nofiksējas.
Nospiediet sašķidrinātās gāzes
padeves punkta taustiņu. Uzpildes sistēma tiek apturēta vai sāk
darboties lēni, kad ir sasniegti 80% no
balona tilpuma (maksimālais uzpildes
līmenis).
Atlaidiet uzpildes sistēmas pogu, lai
apturētu uzpildes procesu. Atlaidiet
fiksējošo sviru un atvienojiet uzpildes sprauslu. Neliels sašķidrinātās gāzes
daudzums var izplūst.
Noņemiet adapteri un novietojiet to
automašīnā.
Uzlieciet aizsargvāciņu, lai novērstu svešķermeņu iekļūšanu uzpildesatverē un sistēmā.9 Brīdinājums
Sistēmas konstrukcijas dēļ
sašķidrinātās gāzes izplūšana pēc
fiksējošās sviras atlaišanas ir
neizbēgama. Neieelpojiet to.
9 Brīdinājums
Drošības apsvērumu dēļ
sašķidrinātās gāzes balonu var
piepildīt tikai līdz 80%.
Sašķidrinātās gāzes balona
daudzfunkcionālais vārsts
automātiski ierobežo uzpildes
daudzumu. Ja ir iepildīts lielāks
daudzums, ieteicams neturēt
automašīnu saules staros, kamēr
liekais daudzums nav izlietots.
Uzpildes adapteris
Tā kā uzpildes sistēmas nav
standartizētas, ir nepieciešami
dažādi adapteri, kurus var iegādāties
pie Opel izplatītāja vai Opel autorizētā
servisā.
ACME adapteris: Beļģijā, Īrijā,
Luksemburgā, Šveicē, Vācijā
Bajonetes adapteris: Lielbritānijā,
Nīderlandē, Norvēģijā, Spānijā

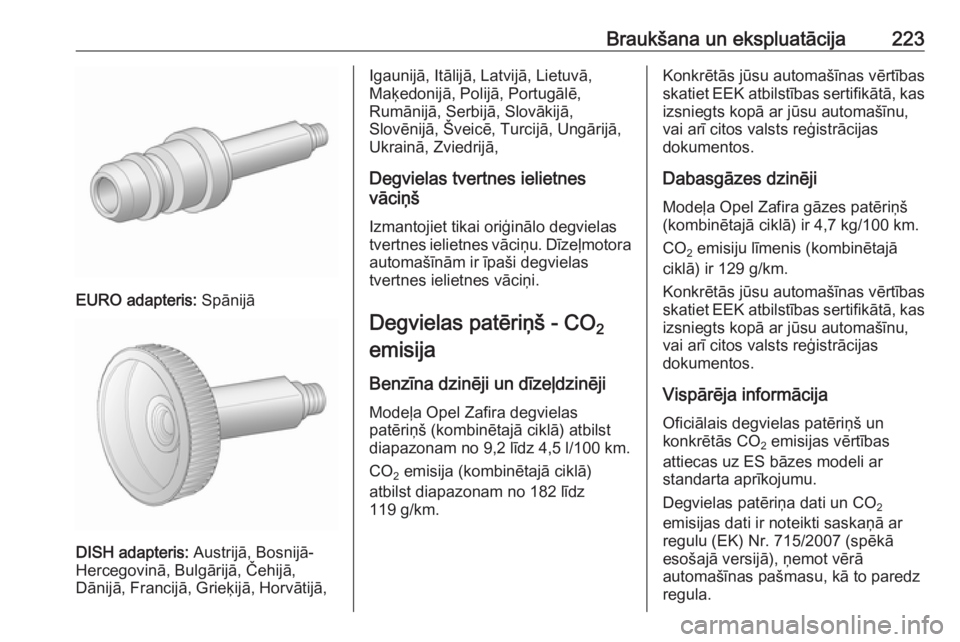

Braukšana un ekspluatācija223
EURO adapteris: Spānijā
DISH adapteris: Austrijā, Bosnijā-
Hercegovinā, Bulgārijā, Čehijā,
Dānijā, Francijā, Grieķijā, Horvātijā,
Igaunijā, Itālijā, Latvijā, Lietuvā,
Maķedonijā, Polijā, Portugālē,
Rumānijā, Serbijā, Slovākijā,
Slovēnijā, Šveicē, Turcijā, Ungārijā,
Ukrainā, Zviedrijā,
Degvielas tvertnes ielietnes
vāciņš
Izmantojiet tikai oriģinālo degvielas
tvertnes ielietnes vāciņu. Dīzeļmotora
automašīnām ir īpaši degvielas
tvertnes ielietnes vāciņi.
Degvielas patēriņš - CO 2
emisija
Benzīna dzinēji un dīzeļdzinēji
Modeļa Opel Zafira degvielas
patēriņš (kombinētajā ciklā) atbilst
diapazonam no 9,2 līdz 4,5 l/100 km.
CO 2 emisija (kombinētajā ciklā)
atbilst diapazonam no 182 līdz
119 g/km.Konkrētās jūsu automašīnas vērtības
skatiet EEK atbilstības sertifikātā, kas izsniegts kopā ar jūsu automašīnu,
vai arī citos valsts reģistrācijas
dokumentos.
Dabasgāzes dzinēji Modeļa Opel Zafira gāzes patēriņš
(kombinētajā ciklā) ir 4,7 kg/100 km.
CO 2 emisiju līmenis (kombinētajā
ciklā) ir 129 g/km.
Konkrētās jūsu automašīnas vērtības
skatiet EEK atbilstības sertifikātā, kas
izsniegts kopā ar jūsu automašīnu,
vai arī citos valsts reģistrācijas
dokumentos.
Vispārēja informācija
Oficiālais degvielas patēriņš un
konkrētās CO 2 emisijas vērtības
attiecas uz ES bāzes modeli ar
standarta aprīkojumu.
Degvielas patēriņa dati un CO 2
emisijas dati ir noteikti saskaņā ar
regulu (EK) Nr. 715/2007 (spēkā
esošajā versijā), ņemot vērā
automašīnas pašmasu, kā to paredz
regula.

224Braukšana un ekspluatācijaŠīs vērtības ir norādītas tikai dažādu
automašīnas variantu salīdzināšanai,
un tās nevar uzskatīt par konkrētās
automašīnas faktiskā degvielas
patēriņa garantiju. Lietojot
papildaprīkojumu, norādītās patēriņa
un CO 2 vērtības var tikt nedaudz
pārsniegtas. Turklāt degvielas
patēriņš ir atkarīgs no katra vadītāja
braukšanas stila, kā arī no ceļa un
satiksmes apstākļiem.
Dabasgāze
Degvielas patēriņa dati tika iegūti,
izmantojot kā atskaites degvielu gāzi
G20 (metāna procentuālā attiecība
99 - 100 mol%), noteiktos braukšanas apstākļos. Lietojot dabasgāzi ar
zemāku metāna saturu, degvielas
patēriņš var atšķirties no norādītajām
vērtībām.Piekabes sakabes
ierīce
Vispārēja informācija Izmantojiet tikai tādas sakabes
ierīces, kas ir apstiprinātas jūsu
automašīnas modelim.
Automašīnām, kas aprīkotas ar
dabasgāzes dzinēju, nepieciešama
speciāla sakabes ierīce.
Ja automašīna nav aprīkota ar
sakabes ierīci rūpnīcā, uzticiet
sakabes ierīces uzstādīšanu
autoservisam. Var gadīties, ka
automašīnai būs jāveic pārveidojumi,
kas varētu skart dzesēšanas sistēmu, karstuma vairogus un citas iekārtas.
Piekabes bremžu lukturu spuldžu
izdegšanas noteikšanas funkcija
nevar noteikt spuldžu daļēju
izdegšanu. Piemēram, 4 x 5 vatu
gadījumā šī funkcija nosaka spuldžu
izdegšanu tikai tad, ja ir atlikusi viena
5 vatu spuldze vai nav atlikusi
neviena.
Uzstādot sakabes ierīci var tikt
nosegta atvere, kas paredzēta
vilkšanas cilpas ieskrūvēšanai.Šādos gadījumos citas automašīnas
vilkšanai izmantojiet sakabes
lodgalvas stieni. Sakabes lodgalvas
stienim vienmēr jāatrodas
automašīnā.
Braukšanas īpatnības un arvadīšanu saistīti padomi
Pirms piekabes pievienošanas
ieziediet ar smērvielu sakabes
lodgalvu. Tomēr nerīkojieties šādi, ja piekabes sānu svārstību slāpēšanai
tiek izmantots stabilizators, kas
iedarbojas uz sakabes lodgalvu.
Piekabēm ar zemu gaitas stabiltāti un
treileriem, kuru pieļaujamā
transportlīdzekļa pilnā masa ir lielāka
par 1300 kg, braucot ātrāk par
80 km/h, ir stingri ieteicams izmantot
stabilizatoru.
Ja piekabe sāk izslīdēt, samaziniet
ātrumu; nemēģiniet izlīdzināt gaitu ar
stūres palīdzību un nepieciešamības
gadījumā strauji bremzējiet.
Braucot lejup pa nogāzi, izmantojiet
tādu pašu pārnesumu un brauciet ar
tādu pašu ātrumu, kā braucot
augšup.

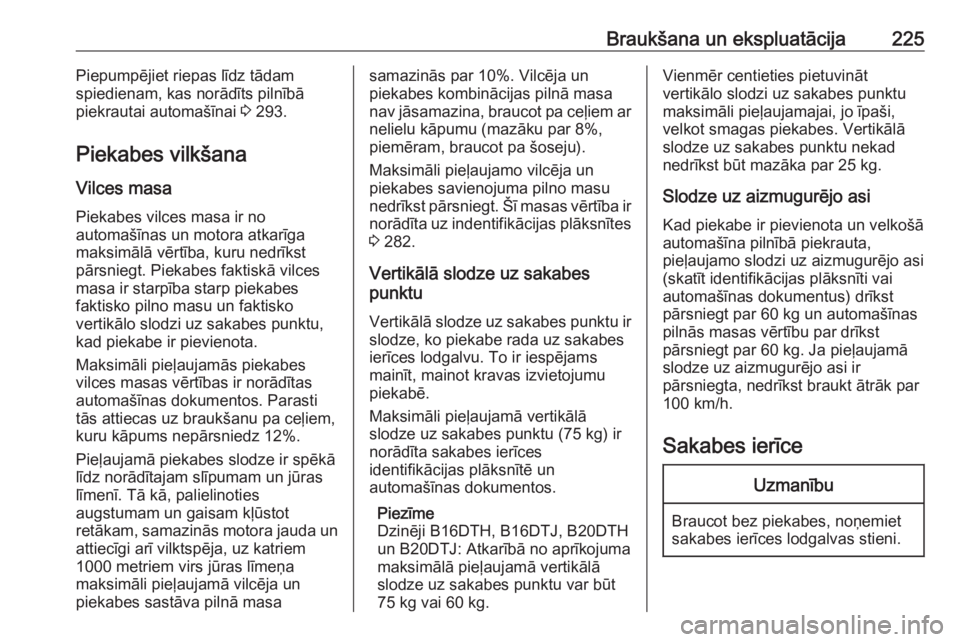

Braukšana un ekspluatācija225Piepumpējiet riepas līdz tādam
spiedienam, kas norādīts pilnībā
piekrautai automašīnai 3 293.
Piekabes vilkšana
Vilces masa
Piekabes vilces masa ir no
automašīnas un motora atkarīga
maksimālā vērtība, kuru nedrīkst pārsniegt. Piekabes faktiskā vilces
masa ir starpība starp piekabes
faktisko pilno masu un faktisko
vertikālo slodzi uz sakabes punktu,
kad piekabe ir pievienota.
Maksimāli pieļaujamās piekabes
vilces masas vērtības ir norādītas
automašīnas dokumentos. Parasti
tās attiecas uz braukšanu pa ceļiem,
kuru kāpums nepārsniedz 12%.
Pieļaujamā piekabes slodze ir spēkā
līdz norādītajam slīpumam un jūras
līmenī. Tā kā, palielinoties
augstumam un gaisam kļūstot
retākam, samazinās motora jauda un attiecīgi arī vilktspēja, uz katriem
1000 metriem virs jūras līmeņa
maksimāli pieļaujamā vilcēja un
piekabes sastāva pilnā masasamazinās par 10%. Vilcēja un
piekabes kombinācijas pilnā masa
nav jāsamazina, braucot pa ceļiem ar
nelielu kāpumu (mazāku par 8%,
piemēram, braucot pa šoseju).
Maksimāli pieļaujamo vilcēja un
piekabes savienojuma pilno masu
nedrīkst pārsniegt. Šī masas vērtība ir norādīta uz indentifikācijas plāksnītes
3 282.
Vertikālā slodze uz sakabes
punktu
Vertikālā slodze uz sakabes punktu ir slodze, ko piekabe rada uz sakabes
ierīces lodgalvu. To ir iespējams
mainīt, mainot kravas izvietojumu
piekabē.
Maksimāli pieļaujamā vertikālā
slodze uz sakabes punktu (75 kg) ir
norādīta sakabes ierīces
identifikācijas plāksnītē un
automašīnas dokumentos.
Piezīme
Dzinēji B16DTH, B16DTJ, B20DTH
un B20DTJ: Atkarībā no aprīkojuma
maksimālā pieļaujamā vertikālā
slodze uz sakabes punktu var būt
75 kg vai 60 kg.Vienmēr centieties pietuvināt
vertikālo slodzi uz sakabes punktu
maksimāli pieļaujamajai, jo īpaši,
velkot smagas piekabes. Vertikālā
slodze uz sakabes punktu nekad nedrīkst būt mazāka par 25 kg.
Slodze uz aizmugurējo asi Kad piekabe ir pievienota un velkošā
automašīna pilnībā piekrauta,
pieļaujamo slodzi uz aizmugurējo asi
(skatīt identifikācijas plāksnīti vai
automašīnas dokumentus) drīkst
pārsniegt par 60 kg un automašīnas
pilnās masas vērtību par drīkst
pārsniegt par 60 kg. Ja pieļaujamā
slodze uz aizmugurējo asi ir
pārsniegta, nedrīkst braukt ātrāk par
100 km/h.
Sakabes ierīceUzmanību
Braucot bez piekabes, noņemiet
sakabes ierīces lodgalvas stieni.

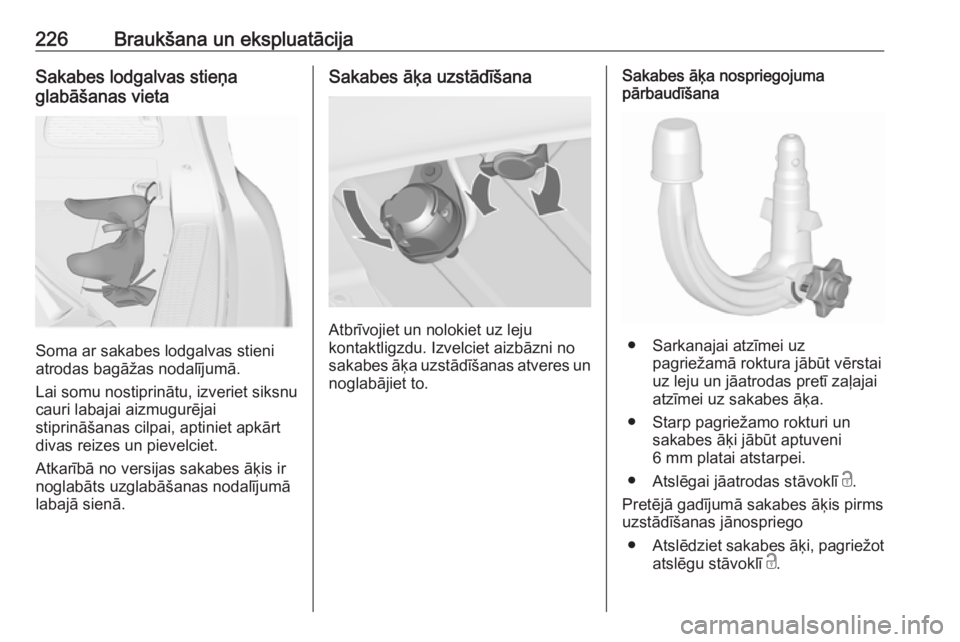

226Braukšana un ekspluatācijaSakabes lodgalvas stieņa
glabāšanas vieta
Soma ar sakabes lodgalvas stieni
atrodas bagāžas nodalījumā.
Lai somu nostiprinātu, izveriet siksnu
cauri labajai aizmugurējai
stiprināšanas cilpai, aptiniet apkārt
divas reizes un pievelciet.
Atkarībā no versijas sakabes āķis ir noglabāts uzglabāšanas nodalījumā
labajā sienā.
Sakabes āķa uzstādīšana
Atbrīvojiet un nolokiet uz leju
kontaktligzdu. Izvelciet aizbāzni no
sakabes āķa uzstādīšanas atveres un noglabājiet to.
Sakabes āķa nospriegojuma
pārbaudīšana
● Sarkanajai atzīmei uz
pagriežamā roktura jābūt vērstai
uz leju un jāatrodas pretī zaļajai
atzīmei uz sakabes āķa.
● Starp pagriežamo rokturi un sakabes āķi jābūt aptuveni
6 mm platai atstarpei.
● Atslēgai jāatrodas stāvoklī c.
Pretējā gadījumā sakabes āķis pirms
uzstādīšanas jānospriego
● Atslēdziet sakabes āķi, pagriežot
atslēgu stāvoklī c.

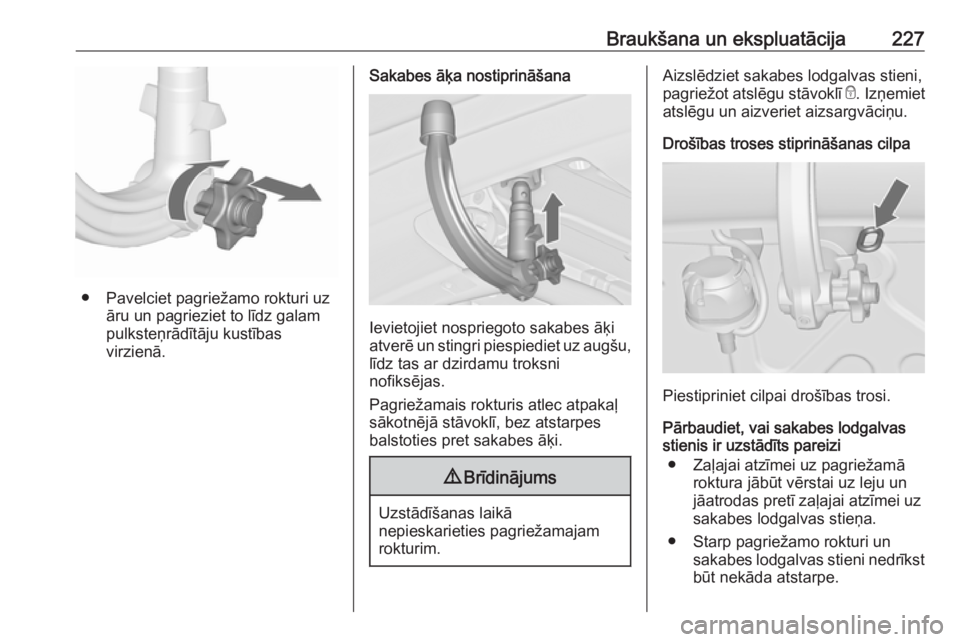

Braukšana un ekspluatācija227
● Pavelciet pagriežamo rokturi uzāru un pagrieziet to līdz galam
pulksteņrādītāju kustības
virzienā.
Sakabes āķa nostiprināšana
Ievietojiet nospriegoto sakabes āķi
atverē un stingri piespiediet uz augšu,
līdz tas ar dzirdamu troksni
nofiksējas.
Pagriežamais rokturis atlec atpakaļ
sākotnējā stāvoklī, bez atstarpes
balstoties pret sakabes āķi.
9 Brīdinājums
Uzstādīšanas laikā
nepieskarieties pagriežamajam
rokturim.
Aizslēdziet sakabes lodgalvas stieni,
pagriežot atslēgu stāvoklī e. Izņemiet
atslēgu un aizveriet aizsargvāciņu.
Drošības troses stiprināšanas cilpa
Piestipriniet cilpai drošības trosi.
Pārbaudiet, vai sakabes lodgalvas
stienis ir uzstādīts pareizi
● Zaļajai atzīmei uz pagriežamā roktura jābūt vērstai uz leju un
jāatrodas pretī zaļajai atzīmei uz
sakabes lodgalvas stieņa.
● Starp pagriežamo rokturi un sakabes lodgalvas stieni nedrīkstbūt nekāda atstarpe.

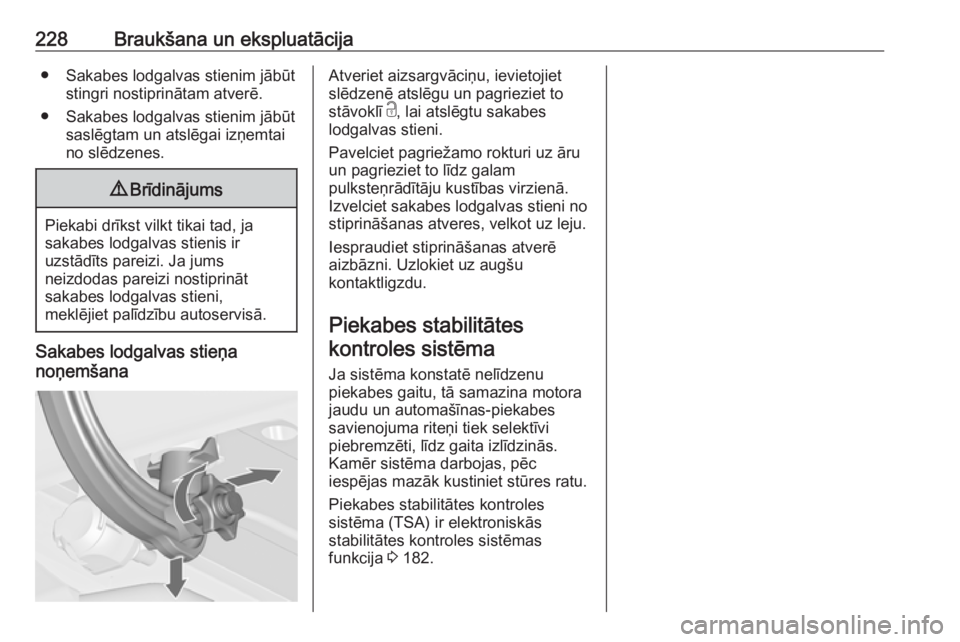

228Braukšana un ekspluatācija● Sakabes lodgalvas stienim jābūtstingri nostiprinātam atverē.
● Sakabes lodgalvas stienim jābūt saslēgtam un atslēgai izņemtai
no slēdzenes.9 Brīdinājums
Piekabi drīkst vilkt tikai tad, ja
sakabes lodgalvas stienis ir
uzstādīts pareizi. Ja jums
neizdodas pareizi nostiprināt
sakabes lodgalvas stieni,
meklējiet palīdzību autoservisā.
Sakabes lodgalvas stieņa
noņemšana
Atveriet aizsargvāciņu, ievietojiet
slēdzenē atslēgu un pagrieziet to
stāvoklī c, lai atslēgtu sakabes
lodgalvas stieni.
Pavelciet pagriežamo rokturi uz āru un pagrieziet to līdz galam
pulksteņrādītāju kustības virzienā.
Izvelciet sakabes lodgalvas stieni no
stiprināšanas atveres, velkot uz leju.
Iespraudiet stiprināšanas atverē
aizbāzni. Uzlokiet uz augšu
kontaktligzdu.
Piekabes stabilitātes
kontroles sistēma
Ja sistēma konstatē nelīdzenu
piekabes gaitu, tā samazina motora
jaudu un automašīnas-piekabes
savienojuma riteņi tiek selektīvi
piebremzēti, līdz gaita izlīdzinās.
Kamēr sistēma darbojas, pēc
iespējas mazāk kustiniet stūres ratu.
Piekabes stabilitātes kontroles
sistēma (TSA) ir elektroniskās
stabilitātes kontroles sistēmas
funkcija 3 182.
