OPEL ZAFIRA C 2017.5 Betriebsanleitung (in German)

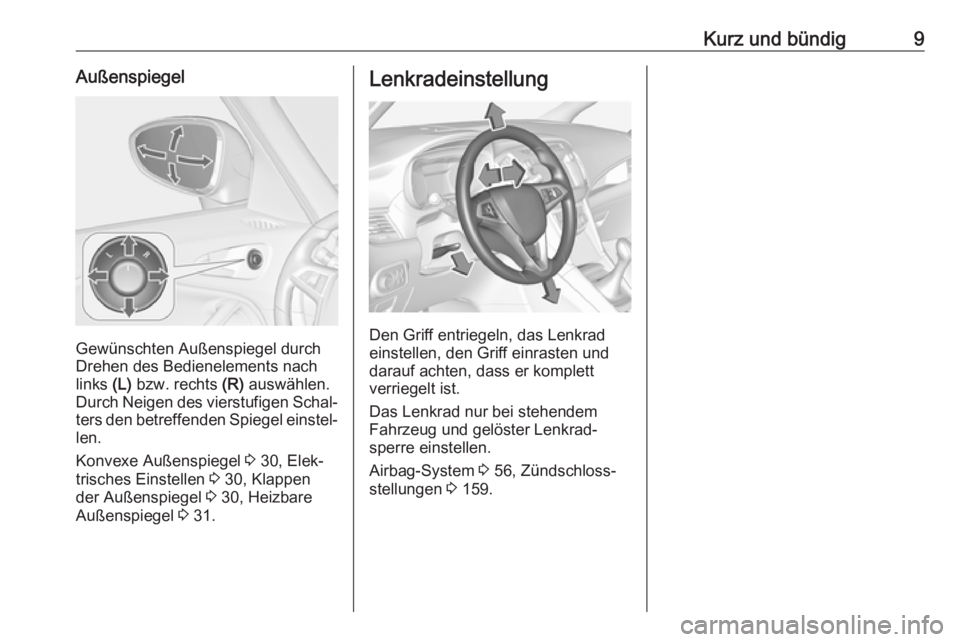

Kurz und bündig9Außenspiegel
Gewünschten Außenspiegel durch
Drehen des Bedienelements nach
links (L) bzw. rechts (R) auswählen.
Durch Neigen des vierstufigen Schal‐
ters den betreffenden Spiegel einstel‐ len.
Konvexe Außenspiegel 3 30, Elek‐
trisches Einstellen 3 30, Klappen
der Außenspiegel 3 30, Heizbare
Außenspiegel 3 31.
Lenkradeinstellung
Den Griff entriegeln, das Lenkrad
einstellen, den Griff einrasten und
darauf achten, dass er komplett
verriegelt ist.
Das Lenkrad nur bei stehendem
Fahrzeug und gelöster Lenkrad‐
sperre einstellen.
Airbag-System 3 56, Zündschloss‐
stellungen 3 159.

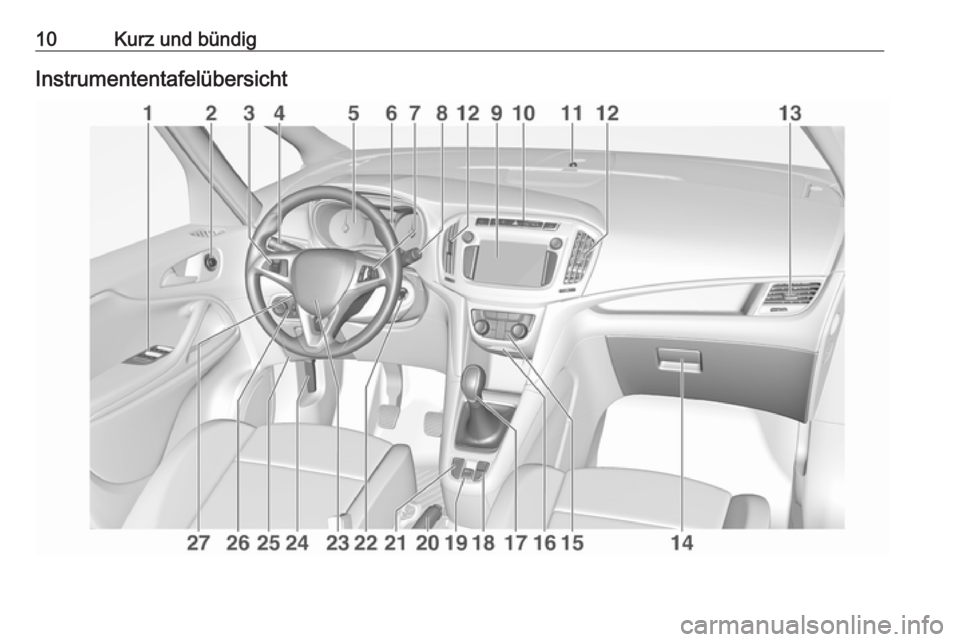

10Kurz und bündigInstrumententafelübersicht

Kurz und bündig111Elektrische
Fensterbetätigung .................32
2 Außenspiegel ........................ 30
3 Geschwindigkeitsregler ......182
Geschwindigkeitsbe‐
grenzer ................................ 184
Adaptiver Geschwindig‐
keitsregler ........................... 186
Auffahrwarnung ..................193
4 Blinker, Lichthupe,
Abblendlicht und Fernlicht,
Fernlichtassistent ...............144
Beleuchtung beim
Aussteigen ......................... 148
Standlicht ............................ 145
Tasten für Driver
Information Center ..............122
5 Instrumente ........................ 108
6 Driver Information Center .... 122
7 Fernbedienung am
Lenkrad .............................. 1018Windschutzscheiben‐
wischer, Windschutz‐
scheibenwaschanlage,
Scheinwerferwasch‐
anlage, Heckscheiben‐
wischer, Heckscheiben‐
waschanlage ....................... 102
9 Info-Display ........................ 126
10 Zentralverriegelung ...............23
Warnblinker ........................ 144
Sport-Modus ...................... 180
Tour-Modus ........................ 180
Kraftstoffwahltaste ..............110
Kontrollleuchte für
Airbagabschaltung .............116
11 Status-LED der Diebstahl‐
warnanlage .......................... 27
12 Mittlere Belüftungsdüsen ...155
13 Seitliche Belüftungsdüsen ..155
14 Handschuhfach ....................70
15 Klimatisierungssysteme ......149
16 USB-Eingang ........................ 10
Steckdose ........................... 10617Wählhebel, Schaltgetriebe . 174
Automatikgetriebe ..............170
18 Traktionskontrolle ............... 178
Elektronische Stabilitäts‐
regelung ............................. 179
Spurverlassenswarnung ....210
19 Elektrische Parkbremse ......175
20 Manuelle Parkbremse .........175
21 Einparkhilfe ......................... 199
Eco-Taste für Stopp-Start-
System ................................ 162
22 Zündschloss mit
Lenkradsperre ....................159
23 Hupe .................................. 102
Fahrer-Airbag ....................... 60
24 Entriegelungsgriff der
Motorhaube ........................ 230
25 Sicherungskasten ..............248
Ablagefach ............................ 72
26 Lichtschalter ....................... 139
Leuchtweitenregulierung ....141
Nebelleuchten ....................145

12Kurz und bündigNebelschlussleuchte ..........145
Instrumentenbeleuchtung ..146
27 Lenkradeinstellung .............101AußenbeleuchtungAUTO:Automatisches Fahrlicht,
schaltet automatisch
zwischen Tagfahr- und
Scheinwerferlicht um8:Standlicht9:Scheinwerfer
Automatisches Fahrlicht 3 140.
Nebellicht/Nebelleuchten
Lichtschalter drücken:
>:Nebelleuchtenr:Nebelschlussleuchte
Beleuchtung 3 139.
Lichthupe, Fernlicht und
AbblendlichtLichthupe:Hebel ziehenFernlicht:Hebel drückenAbblendlicht:Hebel drücken oder
ziehen
Fernlicht 3 140.
Lichthupe 3 141.
LED-Scheinwerfer 3 143.
Fernlichtassistent 3 143.

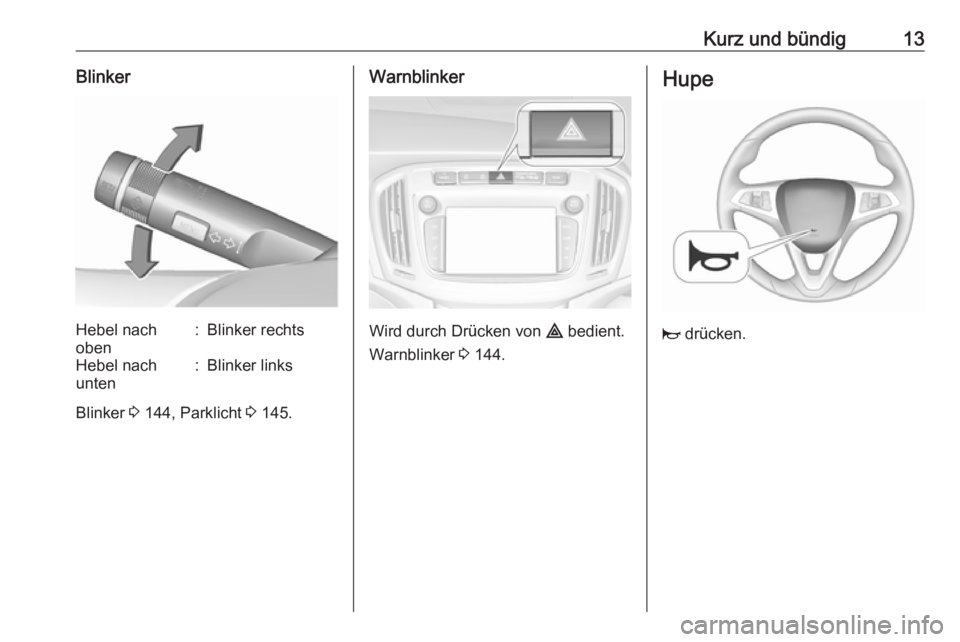

Kurz und bündig13BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Blinker 3 144, Parklicht 3 145.
Warnblinker
Wird durch Drücken von ¨ bedient.
Warnblinker 3 144.
Hupe
j drücken.

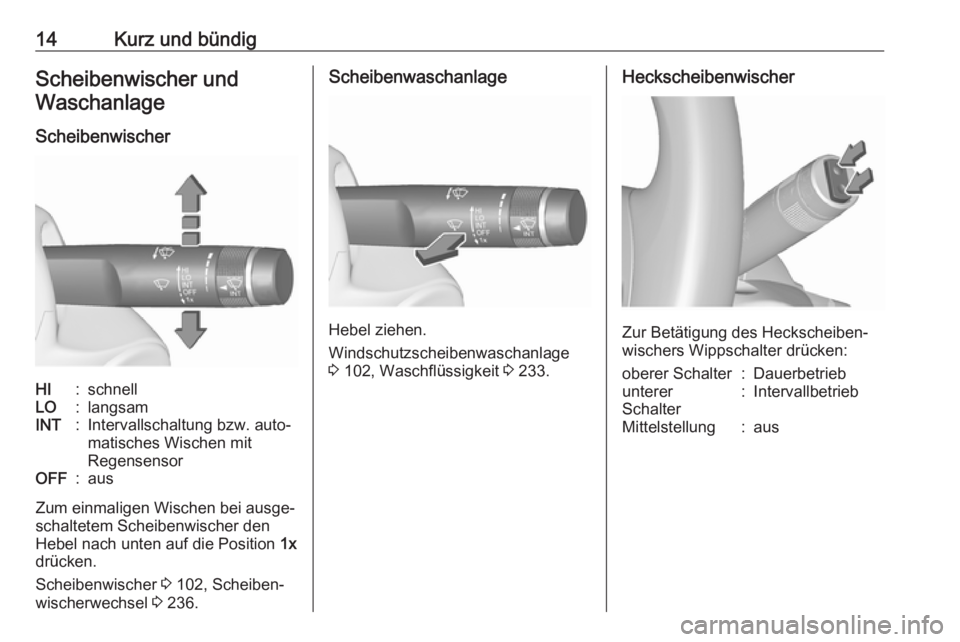

14Kurz und bündigScheibenwischer und
Waschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den
Hebel nach unten auf die Position 1x
drücken.
Scheibenwischer 3 102, Scheiben‐
wischerwechsel 3 236.
Scheibenwaschanlage
Hebel ziehen.
Windschutzscheibenwaschanlage
3 102, Waschflüssigkeit 3 233.
Heckscheibenwischer
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
oberer Schalter:Dauerbetriebunterer
Schalter:IntervallbetriebMittelstellung:aus

Kurz und bündig15Heckscheibenwaschanlage
Hebel drücken.
Waschflüssigkeit spritzt auf die Heck‐
scheibe und der Wischer wird für
einige Wischbewegungen einge‐ schaltet.
Heckscheibenwischer und Waschan‐ lage 3 103.
Klimatisierung
Heizbare Heckscheibe, heizbare
Außenspiegel
Die Heizung wird durch Drücken von
Ü bedient.
Heckscheibenheizung 3 34.
Entfeuchtung und Enteisung der
Scheiben
V drücken.
Den Temperaturregler auf die
höchste Stufe stellen.
Heckscheibenheizung Ü ein.
Klimatisierungssystem 3 149.

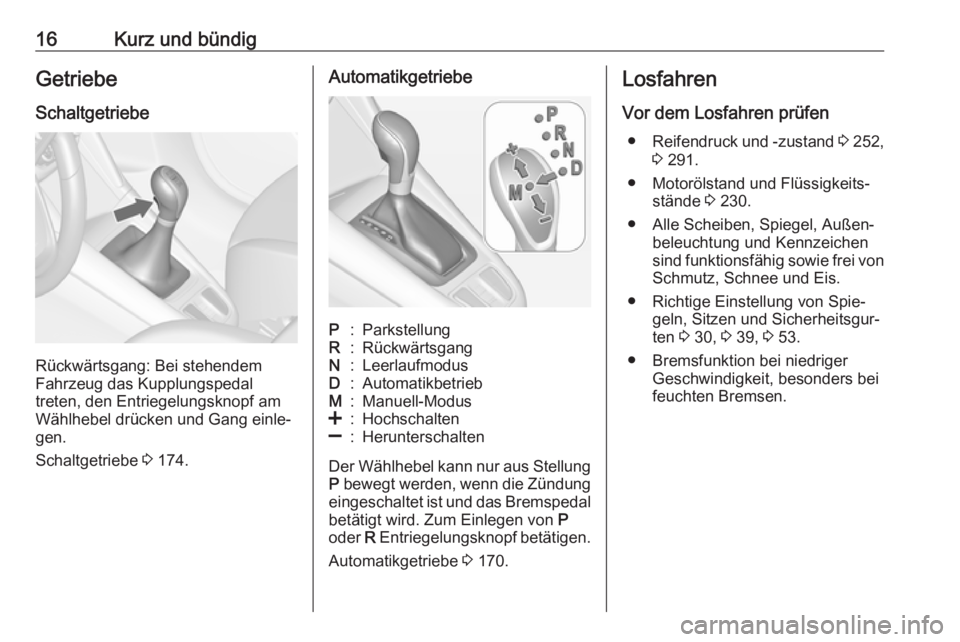

16Kurz und bündigGetriebe
Schaltgetriebe
Rückwärtsgang: Bei stehendem
Fahrzeug das Kupplungspedal
treten, den Entriegelungsknopf am Wählhebel drücken und Gang einle‐
gen.
Schaltgetriebe 3 174.
AutomatikgetriebeP:ParkstellungR:RückwärtsgangN:LeerlaufmodusD:AutomatikbetriebM:Manuell-Modus<:Hochschalten]:Herunterschalten
Der Wählhebel kann nur aus Stellung
P bewegt werden, wenn die Zündung
eingeschaltet ist und das Bremspedal
betätigt wird. Zum Einlegen von P
oder R Entriegelungsknopf betätigen.
Automatikgetriebe 3 170.
Losfahren
Vor dem Losfahren prüfen ● Reifendruck und -zustand 3 252,
3 291.
● Motorölstand und Flüssigkeits‐ stände 3 230.
● Alle Scheiben, Spiegel, Außen‐ beleuchtung und Kennzeichen
sind funktionsfähig sowie frei von Schmutz, Schnee und Eis.
● Richtige Einstellung von Spie‐ geln, Sitzen und Sicherheitsgur‐ten 3 30, 3 39, 3 53.
● Bremsfunktion bei niedriger Geschwindigkeit, besonders bei
feuchten Bremsen.

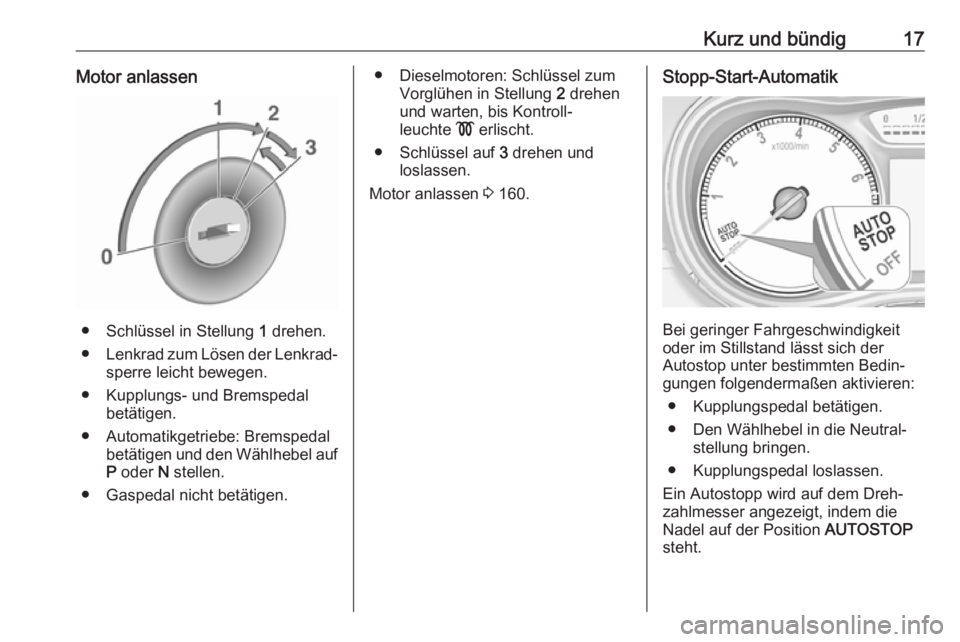

Kurz und bündig17Motor anlassen
● Schlüssel in Stellung 1 drehen.
● Lenkrad zum Lösen der Lenkrad‐
sperre leicht bewegen.
● Kupplungs- und Bremspedal betätigen.
● Automatikgetriebe: Bremspedal betätigen und den Wählhebel auf
P oder N stellen.
● Gaspedal nicht betätigen.
● Dieselmotoren: Schlüssel zum Vorglühen in Stellung 2 drehen
und warten, bis Kontroll‐
leuchte ! erlischt.
● Schlüssel auf 3 drehen und
loslassen.
Motor anlassen 3 160.Stopp-Start-Automatik
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der
Autostop unter bestimmten Bedin‐
gungen folgendermaßen aktivieren:
● Kupplungspedal betätigen.
● Den Wählhebel in die Neutral‐ stellung bringen.
● Kupplungspedal loslassen.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die
Nadel auf der Position AUTOSTOP
steht.

18Kurz und bündigKupplungspedal erneut betätigen, um
den Motor wieder zu starten. Ein
Neustart wird dadurch angezeigt, dass der Zeiger des Drehzahlmesser
in der Position Leerlaufdrehzahl
steht.
Stopp-Start-Automatik 3 162.Abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐
lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
Bei Fahrzeugen mit elektri‐
scher Parkbremse Schalter m
ca. eine Sekunde lang ziehen.
Wenn die Kontrollleuchte m
aufleuchtet, ist die elektrische Parkbremse aktiviert 3 116.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Abziehen des
Zündschlüssels den ersten
Gang einlegen bzw. den Wähl‐
hebel auf P stellen. An einer
Steigung Vorderräder vom
Bordstein wegdrehen.
Wenn das Fahrzeug auf einem
Gefälle steht, vor dem Abzie‐
hen des Zündschlüssels den
Rückwärtsgang einlegen bzw.
den Wählhebel auf P stellen.
Vorderräder zum Bordstein
hindrehen.
● Die Fenster schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐rad drehen, bis Lenkradsperre
spürbar einrastet.
Bei Fahrzeugen mit Automatik‐
getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
