OPEL ZAFIRA C 2017.5 Instruktionsbok

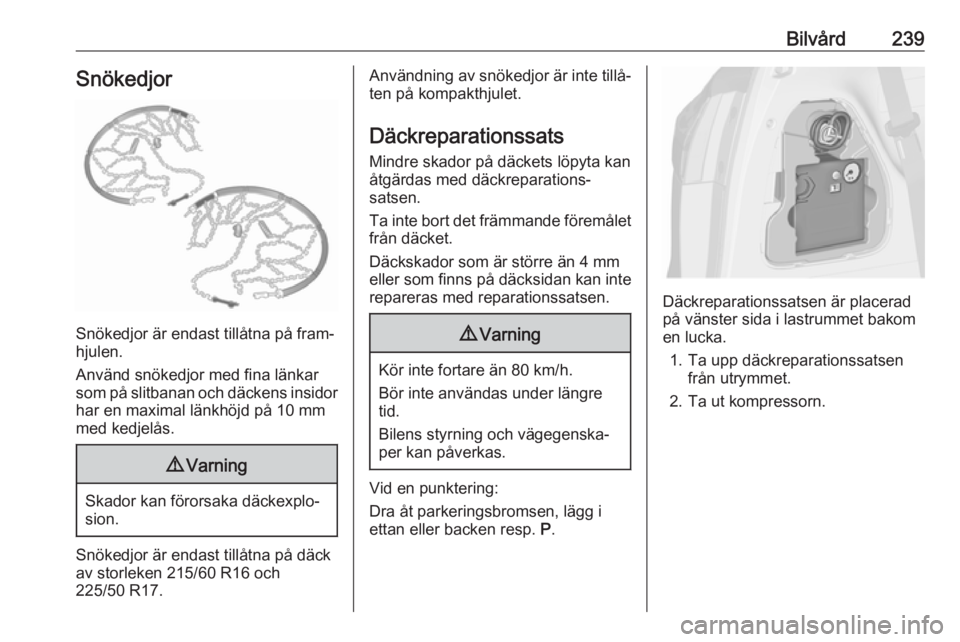

Bilvård239Snökedjor
Snökedjor är endast tillåtna på fram‐
hjulen.
Använd snökedjor med fina länkar
som på slitbanan och däckens insidor
har en maximal länkhöjd på 10 mm
med kedjelås.
9 Varning
Skador kan förorsaka däckexplo‐
sion.
Snökedjor är endast tillåtna på däck
av storleken 215/60 R16 och
225/50 R17.
Användning av snökedjor är inte tillå‐ ten på kompakthjulet.
Däckreparationssats
Mindre skador på däckets löpyta kan
åtgärdas med däckreparations‐
satsen.
Ta inte bort det främmande föremålet från däcket.
Däckskador som är större än 4 mm
eller som finns på däcksidan kan inte
repareras med reparationssatsen.9 Varning
Kör inte fortare än 80 km/h.
Bör inte användas under längre
tid.
Bilens styrning och vägegenska‐
per kan påverkas.
Vid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
Däckreparationssatsen är placerad
på vänster sida i lastrummet bakom
en lucka.
1. Ta upp däckreparationssatsen från utrymmet.
2. Ta ut kompressorn.

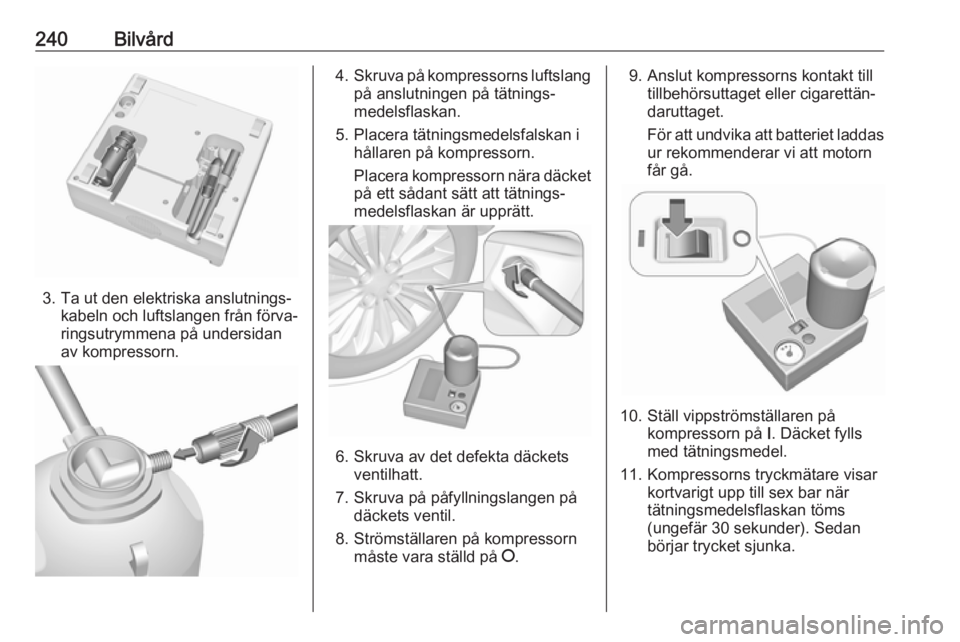

240Bilvård
3. Ta ut den elektriska anslutnings‐kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.
4. Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.
6. Skruva av det defekta däckets ventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.
9. Anslut kompressorns kontakt till
tillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att batteriet laddas
ur rekommenderar vi att motorn
får gå.
10. Ställ vippströmställaren på kompressorn på I. Däcket fylls
med tätningsmedel.
11. Kompressorns tryckmätare visar kortvarigt upp till sex bar när
tätningsmedelsflaskan töms
(ungefär 30 sekunder). Sedan
börjar trycket sjunka.

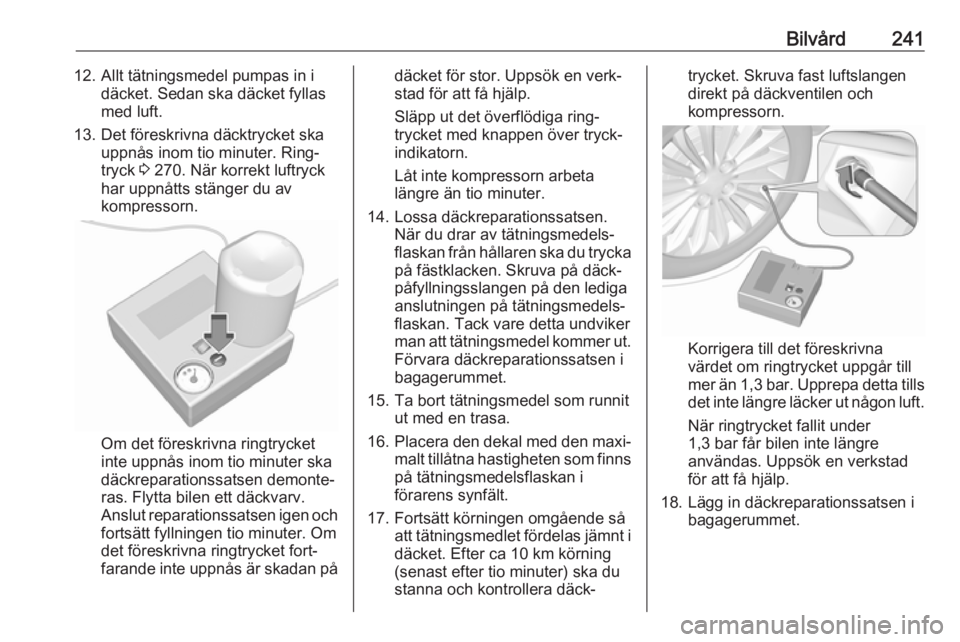

Bilvård24112. Allt tätningsmedel pumpas in idäcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna däcktrycket ska uppnås inom tio minuter. Ring‐
tryck 3 270. När korrekt luftryck
har uppnåtts stänger du av
kompressorn.
Om det föreskrivna ringtrycket
inte uppnås inom tio minuter ska
däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv.
Anslut reparationssatsen igen och
fortsätt fyllningen tio minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på
däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än tio minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker
man att tätningsmedel kommer ut.
Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns
på tätningsmedelsflaskan i
förarens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter ca 10 km körning
(senast efter tio minuter) ska du
stanna och kontrollera däck‐trycket. Skruva fast luftslangen
direkt på däckventilen och
kompressorn.
Korrigera till det föreskrivna
värdet om ringtrycket uppgår till
mer än 1,3 bar. Upprepa detta tills
det inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre
användas. Uppsök en verkstad
för att få hjälp.
18. Lägg in däckreparationssatsen i bagagerummet.

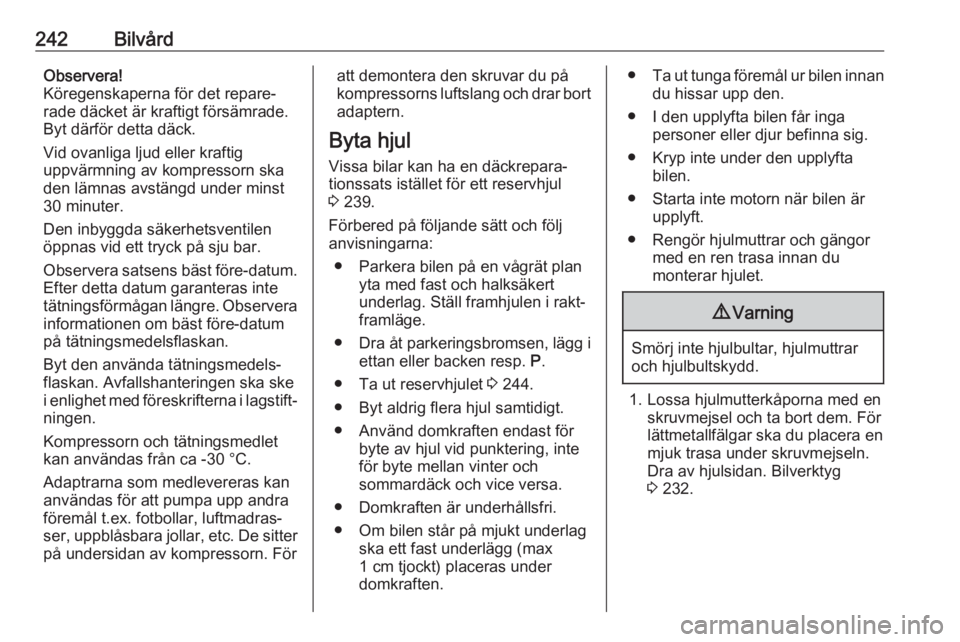

242BilvårdObservera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig
uppvärmning av kompressorn ska
den lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen
öppnas vid ett tryck på sju bar.
Observera satsens bäst före-datum. Efter detta datum garanteras inte
tätningsförmågan längre. Observera
informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lagstift‐ ningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Adaptrarna som medlevereras kan
användas för att pumpa upp andra
föremål t.ex. fotbollar, luftmadras‐ ser, uppblåsbara jollar, etc. De sitter
på undersidan av kompressorn. Föratt demontera den skruvar du på
kompressorns luftslang och drar bort adaptern.
Byta hjul Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 239.
Förbered på följande sätt och följ anvisningarna:
● Parkera bilen på en vågrät plan yta med fast och halksäkert
underlag. Ställ framhjulen i rakt‐
framläge.
● Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
● Ta ut reservhjulet 3 244.
● Byt aldrig flera hjul samtidigt.
● Använd domkraften endast för byte av hjul vid punktering, inte
för byte mellan vinter och
sommardäck och vice versa.
● Domkraften är underhållsfri.
● Om bilen står på mjukt underlag ska ett fast underlägg (max
1 cm tjockt) placeras under
domkraften.● Ta ut tunga föremål ur bilen innan
du hissar upp den.
● I den upplyfta bilen får inga personer eller djur befinna sig.
● Kryp inte under den upplyfta bilen.
● Starta inte motorn när bilen är upplyft.
● Rengör hjulmuttrar och gängor med en ren trasa innan du
monterar hjulet.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. För
lättmetallfälgar ska du placera en mjuk trasa under skruvmejseln.
Dra av hjulsidan. Bilverktyg
3 232.

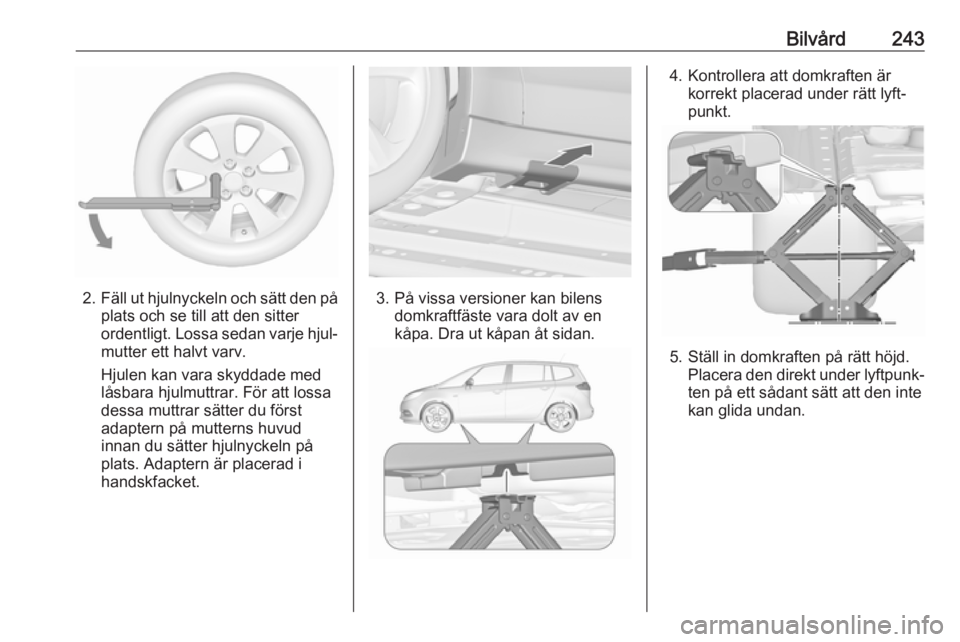

Bilvård243
2.Fäll ut hjulnyckeln och sätt den på
plats och se till att den sitter
ordentligt. Lossa sedan varje hjul‐
mutter ett halvt varv.
Hjulen kan vara skyddade med
låsbara hjulmuttrar. För att lossa
dessa muttrar sätter du först
adaptern på mutterns huvud innan du sätter hjulnyckeln på
plats. Adaptern är placerad i handskfacket.3. På vissa versioner kan bilens domkraftfäste vara dolt av en
kåpa. Dra ut kåpan åt sidan.
4. Kontrollera att domkraften är korrekt placerad under rätt lyft‐
punkt.
5. Ställ in domkraften på rätt höjd. Placera den direkt under lyftpunk‐
ten på ett sådant sätt att den inte
kan glida undan.

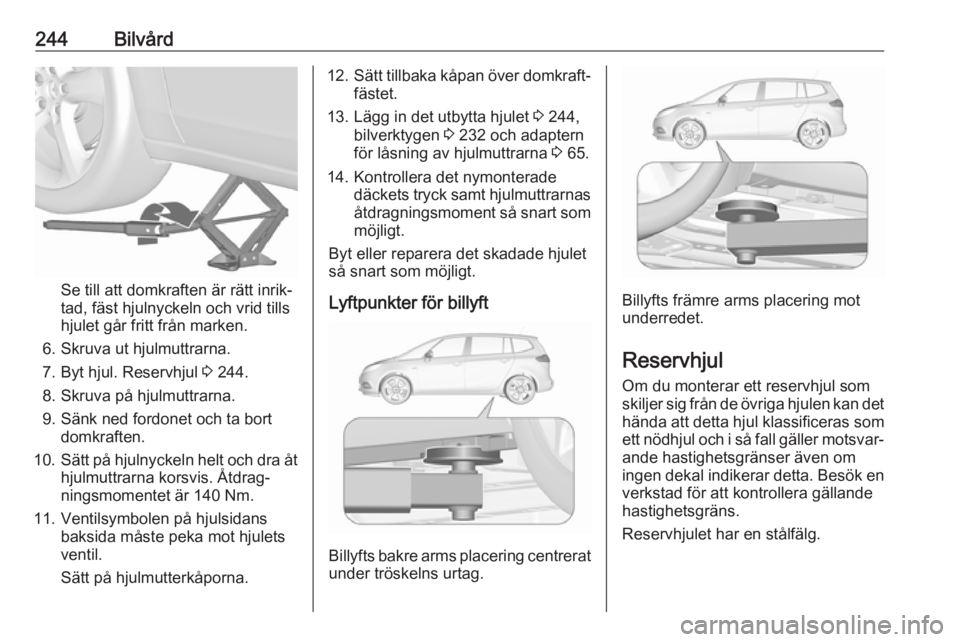

244Bilvård
Se till att domkraften är rätt inrik‐
tad, fäst hjulnyckeln och vrid tills
hjulet går fritt från marken.
6. Skruva ut hjulmuttrarna. 7. Byt hjul. Reservhjul 3 244.
8. Skruva på hjulmuttrarna.
9. Sänk ned fordonet och ta bort domkraften.
10. Sätt på hjulnyckeln helt och dra åt
hjulmuttrarna korsvis. Åtdrag‐
ningsmomentet är 140 Nm.
11. Ventilsymbolen på hjulsidans baksida måste peka mot hjulets
ventil.
Sätt på hjulmutterkåporna.
12. Sätt tillbaka kåpan över domkraft‐
fästet.
13. Lägg in det utbytta hjulet 3 244,
bilverktygen 3 232 och adaptern
för låsning av hjulmuttrarna 3 65.
14. Kontrollera det nymonterade däckets tryck samt hjulmuttrarnas
åtdragningsmoment så snart som
möjligt.
Byt eller reparera det skadade hjulet
så snart som möjligt.
Lyftpunkter för billyft
Billyfts bakre arms placering centrerat under tröskelns urtag.
Billyfts främre arms placering mot
underredet.
Reservhjul Om du monterar ett reservhjul som
skiljer sig från de övriga hjulen kan det
hända att detta hjul klassificeras som ett nödhjul och i så fall gäller motsvar‐ande hastighetsgränser även om
ingen dekal indikerar detta. Besök en
verkstad för att kontrollera gällande
hastighetsgräns.
Reservhjulet har en stålfälg.

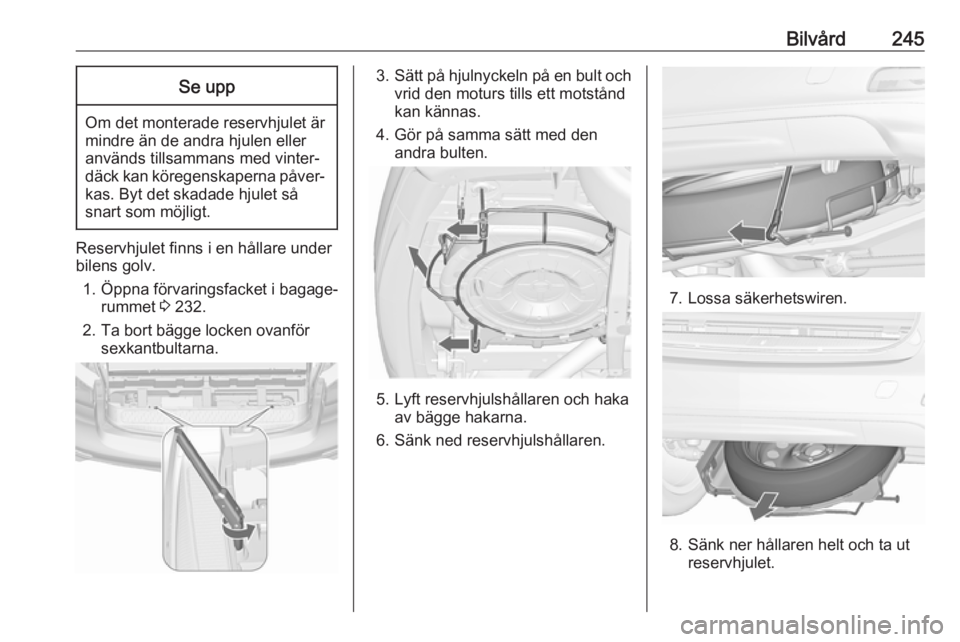

Bilvård245Se upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller
används tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Reservhjulet finns i en hållare under
bilens golv.
1. Öppna förvaringsfacket i bagage‐ rummet 3 232.
2. Ta bort bägge locken ovanför sexkantbultarna.
3.Sätt på hjulnyckeln på en bult och
vrid den moturs tills ett motstånd kan kännas.
4. Gör på samma sätt med den andra bulten.
5. Lyft reservhjulshållaren och haka av bägge hakarna.
6. Sänk ned reservhjulshållaren.
7. Lossa säkerhetswiren.
8. Sänk ner hållaren helt och ta ut reservhjulet.

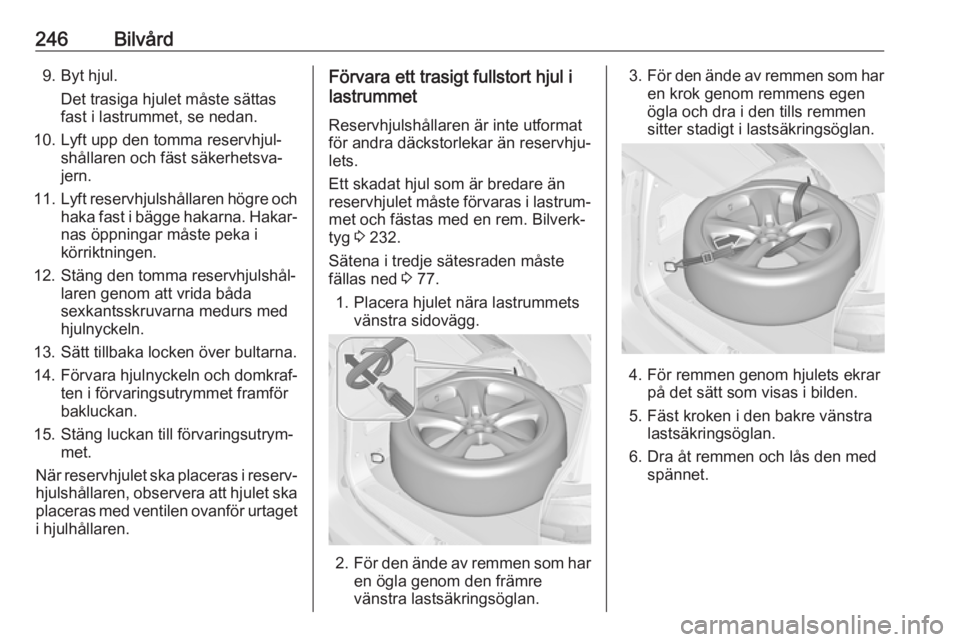

246Bilvård9. Byt hjul.Det trasiga hjulet måste sättasfast i lastrummet, se nedan.
10. Lyft upp den tomma reservhjul‐ shållaren och fäst säkerhetsva‐
jern.
11. Lyft reservhjulshållaren högre och
haka fast i bägge hakarna. Hakar‐
nas öppningar måste peka i
körriktningen.
12. Stäng den tomma reservhjulshål‐ laren genom att vrida båda
sexkantsskruvarna medurs med
hjulnyckeln.
13. Sätt tillbaka locken över bultarna. 14. Förvara hjulnyckeln och domkraf‐ ten i förvaringsutrymmet framför
bakluckan.
15. Stäng luckan till förvaringsutrym‐ met.
När reservhjulet ska placeras i reserv‐ hjulshållaren, observera att hjulet ska placeras med ventilen ovanför urtaget
i hjulhållaren.Förvara ett trasigt fullstort hjul i
lastrummet
Reservhjulshållaren är inte utformat
för andra däckstorlekar än reservhju‐
lets.
Ett skadat hjul som är bredare än
reservhjulet måste förvaras i lastrum‐ met och fästas med en rem. Bilverk‐
tyg 3 232.
Sätena i tredje sätesraden måste
fällas ned 3 77.
1. Placera hjulet nära lastrummets vänstra sidovägg.
2. För den ände av remmen som har
en ögla genom den främre
vänstra lastsäkringsöglan.
3. För den ände av remmen som har
en krok genom remmens egen
ögla och dra i den tills remmen
sitter stadigt i lastsäkringsöglan.
4. För remmen genom hjulets ekrar på det sätt som visas i bilden.
5. Fäst kroken i den bakre vänstra lastsäkringsöglan.
6. Dra åt remmen och lås den med spännet.

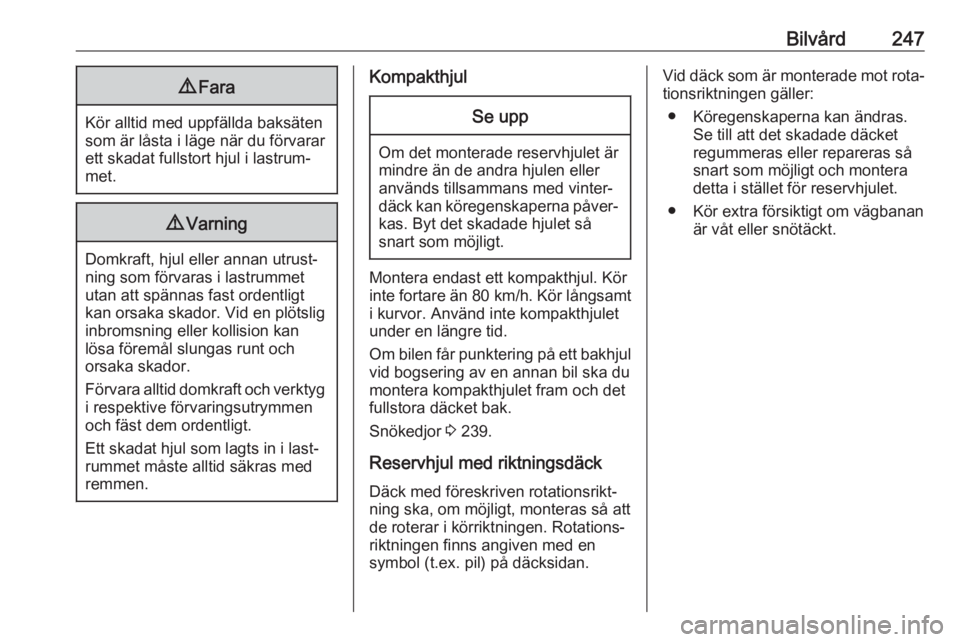

Bilvård2479Fara
Kör alltid med uppfällda baksäten
som är låsta i läge när du förvarar ett skadat fullstort hjul i lastrum‐met.
9 Varning
Domkraft, hjul eller annan utrust‐
ning som förvaras i lastrummet
utan att spännas fast ordentligt
kan orsaka skador. Vid en plötslig
inbromsning eller kollision kan
lösa föremål slungas runt och
orsaka skador.
Förvara alltid domkraft och verktyg i respektive förvaringsutrymmen
och fäst dem ordentligt.
Ett skadat hjul som lagts in i last‐
rummet måste alltid säkras med
remmen.
KompakthjulSe upp
Om det monterade reservhjulet är
mindre än de andra hjulen eller
används tillsammans med vinter‐
däck kan köregenskaperna påver‐
kas. Byt det skadade hjulet så
snart som möjligt.
Montera endast ett kompakthjul. Kör
inte fortare än 80 km/h. Kör långsamt
i kurvor. Använd inte kompakthjulet
under en längre tid.
Om bilen får punktering på ett bakhjul vid bogsering av en annan bil ska du
montera kompakthjulet fram och det
fullstora däcket bak.
Snökedjor 3 239.
Reservhjul med riktningsdäck
Däck med föreskriven rotationsrikt‐
ning ska, om möjligt, monteras så att
de roterar i körriktningen. Rotations‐
riktningen finns angiven med en
symbol (t.ex. pil) på däcksidan.
Vid däck som är monterade mot rota‐ tionsriktningen gäller:
● Köregenskaperna kan ändras. Se till att det skadade däcket
regummeras eller repareras så
snart som möjligt och montera
detta i stället för reservhjulet.
● Kör extra försiktigt om vägbanan är våt eller snötäckt.

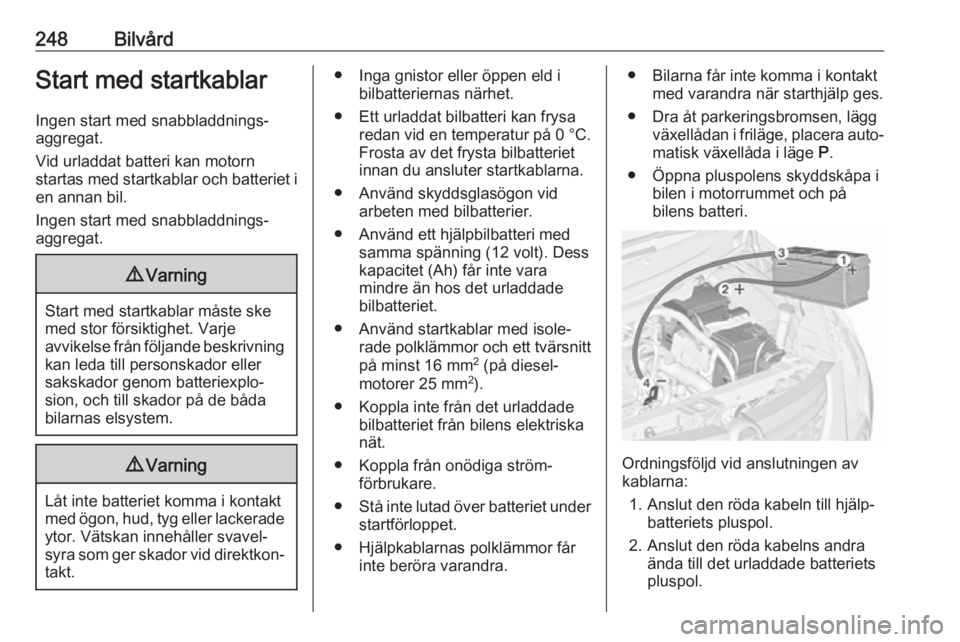

248BilvårdStart med startkablarIngen start med snabbladdnings‐
aggregat.
Vid urladdat batteri kan motorn
startas med startkablar och batteriet i
en annan bil.
Ingen start med snabbladdnings‐ aggregat.9 Varning
Start med startkablar måste ske
med stor försiktighet. Varje
avvikelse från följande beskrivning kan leda till personskador eller
sakskador genom batteriexplo‐
sion, och till skador på de båda
bilarnas elsystem.
9 Varning
Låt inte batteriet komma i kontakt
med ögon, hud, tyg eller lackerade ytor. Vätskan innehåller svavel‐
syra som ger skador vid direktkon‐
takt.
● Inga gnistor eller öppen eld i bilbatteriernas närhet.
● Ett urladdat bilbatteri kan frysa redan vid en temperatur på 0 °C.
Frosta av det frysta bilbatteriet
innan du ansluter startkablarna.
● Använd skyddsglasögon vid arbeten med bilbatterier.
● Använd ett hjälpbilbatteri med samma spänning (12 volt). Dess
kapacitet (Ah) får inte vara
mindre än hos det urladdade
bilbatteriet.
● Använd startkablar med isole‐ rade polklämmor och ett tvärsnitt
på minst 16 mm 2
(på diesel‐
motorer 25 mm 2
).
● Koppla inte från det urladdade bilbatteriet från bilens elektriska
nät.
● Koppla från onödiga ström‐ förbrukare.
● Stå inte lutad över batteriet under
startförloppet.
● Hjälpkablarnas polklämmor får inte beröra varandra.● Bilarna får inte komma i kontaktmed varandra när starthjälp ges.
● Dra åt parkeringsbromsen, lägg växellådan i friläge, placera auto‐
matisk växellåda i läge P.
● Öppna pluspolens skyddskåpa i bilen i motorrummet och på
bilens batteri.
Ordningsföljd vid anslutningen av
kablarna:
1. Anslut den röda kabeln till hjälp‐ batteriets pluspol.
2. Anslut den röda kabelns andra ända till det urladdade batterietspluspol.
