OPEL ZAFIRA C 2017.5 Manual de Instrucciones (in Spanish)

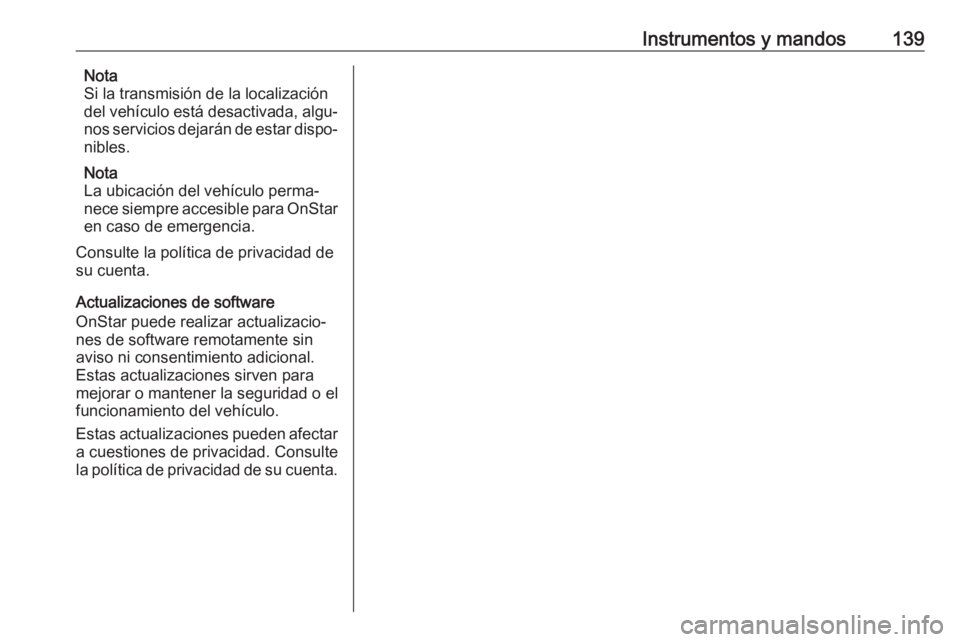

Instrumentos y mandos139Nota
Si la transmisión de la localización
del vehículo está desactivada, algu‐
nos servicios dejarán de estar dispo‐
nibles.
Nota
La ubicación del vehículo perma‐
nece siempre accesible para OnStar en caso de emergencia.
Consulte la política de privacidad de
su cuenta.
Actualizaciones de software
OnStar puede realizar actualizacio‐
nes de software remotamente sin
aviso ni consentimiento adicional.
Estas actualizaciones sirven para
mejorar o mantener la seguridad o el
funcionamiento del vehículo.
Estas actualizaciones pueden afectar
a cuestiones de privacidad. Consulte
la política de privacidad de su cuenta.

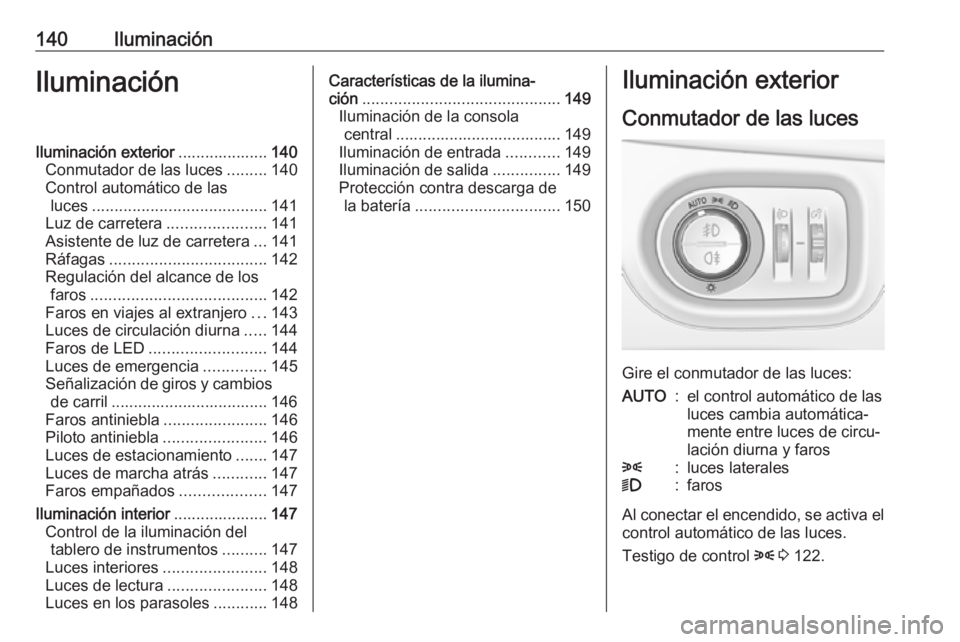

140IluminaciónIluminaciónIluminación exterior....................140
Conmutador de las luces .........140
Control automático de las luces ....................................... 141
Luz de carretera ......................141
Asistente de luz de carretera ...141
Ráfagas ................................... 142
Regulación del alcance de los faros ....................................... 142
Faros en viajes al extranjero ...143
Luces de circulación diurna .....144
Faros de LED .......................... 144
Luces de emergencia ..............145
Señalización de giros y cambios de carril ................................... 146
Faros antiniebla .......................146
Piloto antiniebla .......................146
Luces de estacionamiento .......147
Luces de marcha atrás ............147
Faros empañados ...................147
Iluminación interior .....................147
Control de la iluminación del tablero de instrumentos ..........147
Luces interiores .......................148
Luces de lectura ......................148
Luces en los parasoles ............148Características de la ilumina‐
ción ............................................ 149
Iluminación de la consola central ..................................... 149
Iluminación de entrada ............149
Iluminación de salida ...............149
Protección contra descarga de la batería ................................ 150Iluminación exterior
Conmutador de las luces
Gire el conmutador de las luces:
AUTO:el control automático de las
luces cambia automática‐
mente entre luces de circu‐
lación diurna y faros8:luces laterales9:faros
Al conectar el encendido, se activa el
control automático de las luces.
Testigo de control 8 3 122.

Iluminación141Luces traserasLas luces traseras se encienden junto
con la luz de cruce / luz de carretera
y las luces laterales.
Control automático de lasluces
Cuando está conectada la función de
control automático de las luces y el
motor está en marcha, el sistema
cambia entre luces de circulación
diurna y conexión automática de los
faros, dependiendo de las condicio‐
nes luminosas exteriores y de la infor‐ mación proporcionada por el sistema del sensor de lluvia.
Luz de circulación diurna 3 144.
Activación automática de los
faros
En condiciones de escasa ilumina‐
ción, se encienden los faros.
Los faros también se encienden si los
limpiaparabrisas se activan para
varios barridos.
Detección de túneles
Cuando se entra en un túnel, se
encienden los faros inmediatamente.Luz de carretera
Pulse la palanca para cambiar de luz de cruce a luz de carretera.
Tire de la palanca para desactivar la
luz de carretera.
Asistente de luz de carretera 3 144.
Asistente de luz de carretera
Esta característica permite usar la luz de carretera como luz principal para
circular de noche y cuando la veloci‐
dad del vehículo excede 40 km/h.

142IluminaciónSe cambia automáticamente a luz decruce cuando:
● La cámara o un sensor en el parabrisas detecta las luces de
vehículos que vienen de frente o
por detrás.
● Al descender la velocidad del vehículo por debajo de 20 km/h.
● Hay niebla o nieva.
● Se conduce por áreas urbanas.
Si no se detecta ningún factor restric‐
tivo, el sistema vuelve a cambiar a luz
de carretera.
ActivaciónLa asistencia de luz de carretera se
activa pulsando dos veces la palanca
del intermitente superando una velo‐
cidad de 40 km/h.
El testigo de control verde f se
enciende de forma permanente
cuando el asistente está activado, el
testigo azul 7 se enciende cuando la
luz de carretera está encendida.
Testigo de control f 3 122.
Desactivación Pulse una vez la palanca del intermi‐
tente. También se desactiva cuando
se conectan las luces antiniebla
delanteras.
Si se activan las ráfagas cuando
están encendidas las luces de carre‐
tera, se desactivará el asistente de
luz de carretera.
Si se activan las ráfagas cuando
están apagadas las luces de carre‐
tera, el asistente de luz de carretera
permanecerá activado.
El último ajuste del asistente de luz de
carretera se utilizará cuando se
conecte el encendido de nuevo.Ráfagas
Para accionar las ráfagas, tire de la
palanca.
Al tirar de la palanca se desactiva la luz de carretera.
Faros de LED 3 144.
Regulación del alcance de
los faros
Regulación manual del alcance
de los faros

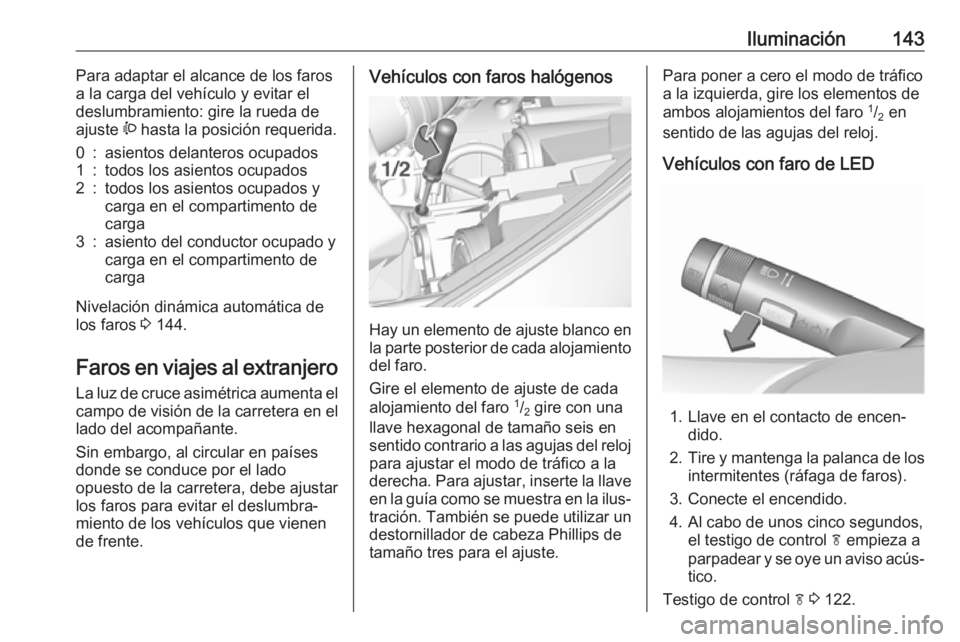

Iluminación143Para adaptar el alcance de los faros
a la carga del vehículo y evitar el
deslumbramiento: gire la rueda de
ajuste ? hasta la posición requerida.0:asientos delanteros ocupados1:todos los asientos ocupados2:todos los asientos ocupados y
carga en el compartimento de
carga3:asiento del conductor ocupado y
carga en el compartimento de
carga
Nivelación dinámica automática de
los faros 3 144.
Faros en viajes al extranjero
La luz de cruce asimétrica aumenta el campo de visión de la carretera en el
lado del acompañante.
Sin embargo, al circular en países
donde se conduce por el lado
opuesto de la carretera, debe ajustar
los faros para evitar el deslumbra‐
miento de los vehículos que vienen
de frente.
Vehículos con faros halógenos
Hay un elemento de ajuste blanco en
la parte posterior de cada alojamiento del faro.
Gire el elemento de ajuste de cada alojamiento del faro 1
/2 gire con una
llave hexagonal de tamaño seis en
sentido contrario a las agujas del reloj para ajustar el modo de tráfico a la
derecha. Para ajustar, inserte la llave en la guía como se muestra en la ilus‐ tración. También se puede utilizar un
destornillador de cabeza Phillips de
tamaño tres para el ajuste.
Para poner a cero el modo de tráfico
a la izquierda, gire los elementos de
ambos alojamientos del faro 1
/2 en
sentido de las agujas del reloj.
Vehículos con faro de LED
1. Llave en el contacto de encen‐ dido.
2. Tire y mantenga la palanca de los
intermitentes (ráfaga de faros).
3. Conecte el encendido.
4. Al cabo de unos cinco segundos, el testigo de control f empieza a
parpadear y se oye un aviso acús‐ tico.
Testigo de control f 3 122.

144IluminaciónCada vez que se conecte el encen‐
dido, parpadea f durante aproxima‐
damente unos cuatro segundos.
Para su desactivación, realice el
mismo procedimiento que se
describe arriba. f no parpadeará
cuando la función esté desactivada.
Luces de circulación diurna
La luz de circulación diurna aumenta
la visibilidad del vehículo durante el
día.
Se encienden automáticamente
cuando el motor está en funciona‐
miento.
El sistema cambia entre luces de
circulación diurna y faros automática‐
mente, en función de las condiciones
de iluminación. Control automático de las luces 3 141.
Faros de LED El sistema de iluminación de LED
incluye:
● faros de LED para luz de cruce y
carretera
● luces de giro● luz de remolque
● asistente de luz de carretera ● función de estacionamiento marcha atrás
● modo ECO
● nivelación dinámica automática de los faros
faros de LED para luz de cruce y
carretera
Los faros de LED para la luz de cruce
y carretera garantizan mejor visibili‐
dad en todas las condiciones.
El funcionamiento es el mismo que
para los faros halógenos.
Conmutador de las luces 3 140, Luz
de carretera 3 141, Ráfagas 3 142,
Faros en viajes al extranjero 3 143.
Control automático de las luces
3 141.Iluminación estática en curvas
En giros cerrados o cruces, depen‐
diendo del ángulo de la dirección o de
los intermitentes, se conecta un
reflector adicional en el lado izquierdo
o derecho que ilumina la carretera en
la dirección de marcha. Se activa
hasta una velocidad máxima de
70 km/h.
Luz de remolque
Se activa automáticamente a una
velocidad aproximada de 55 km/h. En
situaciones con iluminación ambiente

Iluminación145exterior ambas luces de giro se
encienden con intensidad reducida.
La luz es amplia y simétrica.
Asistente de luz de carretera
3 141
Función de estacionamiento
marcha atrás
Para ayudar a orientar al conductor
durante el aparcamiento, tanto las
luces de giro como la luz de marcha
atrás se iluminan cuando están
encendidos los faros y se aplica la
marcha atrás. Permanece encendida
durante breve periodo de tiempo
después de desengranar la marcha atrás o hasta circular a más de
7 km/h hacia delante.
Modo EcoSi el vehículo se detiene, por ejemplo,
debido a un semáforo, se activa un
modo de ahorro de energía para los
faros.Nivelación dinámica automática
de los faros
Para evitar el deslumbramiento
causado por el tráfico en sentido
opuesto, la nivelación de los faros se
ajusta automáticamente en función
de la información de inclinación del
vehículo.
Faros en viajes al extranjero
3 143.
Avería en el sistema de faros de
LED
Cuando el sistema detecta un fallo enel sistema de faros de LED, f se
ilumina y se muestra una advertencia
en el centro de información del
conductor.Luces de emergencia
Se activan pulsando ¨.
En caso de accidente con despliegue
del airbag las luces de emergencia se activan automáticamente.

146IluminaciónSeñalización de giros ycambios de carrilpalanca hacia
arriba:intermitente
derechopalanca hacia
abajo:intermitente
izquierdo
Si la palanca se mueve más allá del
punto de resistencia, el intermitente se conecta permanentemente.
Cuando el volante vuelve a girar, se
desactiva el intermitente automática‐
mente.
Para emitir tres intermitencias, p. ej.,
para un cambio de carril, pulse la
palanca hasta percibir cierta resisten‐
cia y suéltela.
Con un remolque conectado, los
intermitentes parpadean seis veces si
se pulsa la palanca hasta el punto de resistencia y luego se suelta.
Para una indicación más prolongada,
mantenga la palanca pulsada.
Desconecte los intermitentes
manualmente moviendo la palanca hasta su posición original.
Faros antiniebla
Se activan pulsando >.
Conmutador de las luces en posición
AUTO : al conectar los faros antinie‐
bla se encenderán automáticamente
los faros.
Piloto antiniebla
Se activan pulsando r
.
Conmutador de las luces en posición AUTO : al conectar el piloto antiniebla
se encenderán automáticamente los
faros.
Conmutador de las luces en
posición 8: el piloto antiniebla sólo
se puede conectar junto con los faros antiniebla.

Iluminación147El piloto antiniebla del vehículo se
desactiva al llevar un remolque o al conectar un conector en la toma, porejemplo, al utilizar un portabicicletas.
Luces de estacionamiento
Cuando el vehículo está aparcado, se
pueden activar las luces de estacio‐
namiento de un lado:
1. Desconecte el encendido.
2. Mueva la palanca de los intermi‐ tentes totalmente hacia arriba
(luces de estacionamiento del
lado derecho) o hacia abajo
(luces de estacionamiento del
lado izquierdo).
Confirmación mediante una señal
acústica y el testigo de control de los
intermitentes del lado correspon‐
diente.
Luces de marcha atrás
La luz de marcha atrás se enciende
automáticamente cuando está
conectado el encendido y se engrana la marcha atrás.
Faros empañados El interior de las luces puede empa‐
ñarse con tiempo frío y húmedo, lluvia
intensa o después de lavar el
vehículo. El empañamiento desapa‐
rece rápidamente; para facilitar el
proceso, encienda los faros.Iluminación interior
Control de la iluminación del tablero de instrumentos
Se puede ajustar el brillo de las
siguientes luces cuando las luces
exteriores están encendidas:
● iluminación del tablero de instru‐ mentos
● Pantalla de información
● interruptores y elementos de mando iluminados
Gire la rueda de ajuste A y mantén‐
gala hasta obtener el brillo deseado.

148IluminaciónLuces interioresAl entrar y salir del vehículo, se
encienden automáticamente las
luces de cortesía delantera y trasera,
luego se apagan con un leve retardo.
Nota
En caso de accidente con desplie‐
gue de los airbags, las luces de
cortesía se encienden automática‐
mente.
Luz de cortesía delanteraAccione el interruptor basculante:w:conexión y desconexión
automáticapulse u:conectarpulse v:desconectar
Luces de cortesía traseras
Se iluminan junto con la luz de corte‐
sía delantera dependiendo de la posi‐ ción del interruptor basculante.
Luces de lectura
Se encienden pulsando s y t en las
luces de cortesía delanteras y trase‐
ras.
Luces en los parasoles
Se encienden al abrir la tapa.
