OPEL ZAFIRA C 2017.5 Manual de Instrucciones (in Spanish)

Conducción y manejo169Sistema de escape del
motor9 Peligro
Los gases de escape contienen
monóxido de carbono, un gas
incoloro e inodoro, pero tóxico. Su inhalación podría resultar fatal.
Si entran gases de escape en el
interior del vehículo, abra las
ventanillas. Haga subsanar la
causa de la avería en un taller.
No circule con el compartimiento
de carga abierto, ya que podrían
entrar gases de escape en el
vehículo.
Filtro de partículas diésel
Proceso de limpieza automática
El sistema de filtro de partículas
diésel filtra las partículas contaminan‐
tes de hollín contenidas en los gases de escape. El sistema incorpora una
función de autolimpieza que actúa
automáticamente durante la marcha
sin ninguna notificación. El filtro se
limpia quemando periódicamente las
partículas de hollín a altas tempera‐
turas. Este proceso se realiza auto‐ máticamente en determinadas condi‐ ciones de circulación y puede durarhasta 25 minutos. Normalmente tarda
entre siete y doce minutos. La parada automática no está disponible y el
consumo de combustible puede ser
más alto durante este período. La
generación de humo y olores durante
el proceso es normal.
El sistema precisa limpieza
En determinadas condiciones, como
en distancias cortas de conducción,
el sistema no se puede limpiar auto‐
máticamente.Si es necesario limpiar el filtro y las condiciones citadas no han permitido la limpieza automática, se indicará
mediante la iluminación de % y un
mensaje de advertencia en el centro
de información del conductor.
% se ilumina con un mensaje de
advertencia cuando el filtro de partí‐
culas diésel está lleno. Inicie el
proceso de limpieza cuanto antes.
% parpadea con un mensaje de
advertencia cuando el filtro de partí‐
culas diésel ha alcanzado el máximo
nivel de llenado. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Activación del proceso de
limpieza automática
Para activar el proceso de limpieza,
continúe conduciendo y mantenga el
régimen del motor por encima de 2.000 rpm. En caso necesario,
cambie a una marcha más corta. Se
inicia la limpieza del filtro de partícu‐
las diésel.
El proceso de limpieza se completa
más rápidamente con cargas y regí‐
menes del motor altos.

170Conducción y manejoEl testigo de control % se apaga en
cuanto se ha completado el proceso de autolimpieza. Continúe condu‐
ciendo hasta completar la operación
de limpieza automática.Atención
Si es posible, no interrumpa el proceso de limpieza. Conduzca
hasta completar la limpieza para evitar la necesidad de manteni‐
miento o reparación en un taller.
El proceso de limpieza no es
posible
Si no se puede efectuar la limpieza
por algún motivo, el testigo de control
Z se ilumina y aparece un mensaje
de advertencia en el centro de infor‐ mación del conductor. Puede redu‐
cirse la potencia del motor. Recurra
inmediatamente a la ayuda de un
taller.
Catalizador
El catalizador reduce el contenido de
sustancias nocivas en los gases de
escape.Atención
Los combustibles de una calidad
distinta a los mencionados en las
páginas 3 214, 3 289 podrían
causar daños en el catalizador o
en los componentes electrónicos.
La gasolina sin quemar puede
producir un sobrecalentamiento y
daños en el catalizador. Por eso
se debe evitar el uso excesivo del motor de arranque, vaciar el depó‐sito de combustible y arrancar elmotor empujando o remolcando el
vehículo.
Si se producen fallos de encendido,
funcionamiento irregular del motor,
disminución perceptible de la poten‐
cia del motor o cualquier otra anoma‐
lía, haga subsanar la causa de la
avería en un taller lo antes posible. En caso de emergencia, se puede conti‐
nuar circulando durante un breve
periodo, manteniendo la velocidad
del vehículo y el régimen del motor
bajos.
AdBlue
Información general
La reducción catalítica selectiva
(BlueInjection) es un método para
reducir sustancialmente la emisión de óxidos de nitrógeno de los gases de
escape. Esto se consigue inyectando
un líquido de escape diésel en el
sistema de escape. El amoniaco libe‐
rado por el líquido reacciona con los
gases nitrosos (NO x) del escape y lo
convierte en nitrógeno y agua.
La designación de este líquido es
AdBlue Ⓡ
. Se trata de un líquido no
tóxico, no inflamable, incoloro e
inodoro compuesto por un 32 % de
urea y un 68 % de agua.

Conducción y manejo1719Advertencia
Evite el contacto de AdBlue con
los ojos o la piel.
En caso de contacto con los ojos
o la piel, aclare con agua.
Atención
Evite el contacto de la pintura con AdBlue.
En caso de contacto, aclare con
agua.
AdBlue se congela a una temperatura
de aproximadamente -11 ºC. Puesto
que el vehículo está equipado con un precalentador de AdBlue, se garan‐tiza la reducción de emisiones a bajas
temperaturas. El precalentador de
AdBlue funciona automáticamente.
El consumo típico de AdBlue es de
aproximadamente 1,2 litros cada
1000 km para vehículos con motor
B16DTH o B16DTJ y de aproximada‐ mente dos litros cada 1000 km para
vehículos con motor B20DTH. El
consumo puede ser también superior
en función del comportamiento de
conducción (por ejemplo, carga alta o remolcado).
Depósito de AdBlue
Cuando queda un volumen de apro‐
ximadamente cinco litros, hay un
interruptor de nivel de líquido. Los
mensajes de advertencia se mues‐
tran únicamente por debajo de dicho
límite. Volumen del depósito 3 294.
Advertencias de nivel
En función del alcance de AdBlue
calculado, se muestran diferentes
mensajes en el centro de información
del conductor. Los mensajes y las
restricciones son un requisito legal.
La primera advertencia posible es
Rango distancia AdBlue: 2400 km .
Esta advertencia se mostrará una vez
brevemente con el alcance calculado. Es posible conducir sin restricciones.
Se entra en el siguiente nivel de
advertencia con un alcance inferior a
1750 km. El mensaje con el alcance
actual se mostrará siempre al conec‐
tar el encendido y es necesario confir‐marlo 3 123. Reponga AdBlue antes
de entrar en el siguiente nivel de
advertencia.
Con un alcance de AdBlue inferior a
900 km, se muestran los siguientes
mensajes de advertencia alternos y
no se pueden descartar:
● AdBlue Bajo Repostar ahora
● Arranque motor impedido en 900
km .
Además, el testigo de control Y
parpadea continuamente.
Nota
En caso de un consumo alto de
AdBlue, el centro de información del
conductor puede mostrar esta
advertencia sin las fases de adver‐
tencia anteriores.
En el último nivel de advertencia se entra cuando el depósito de AdBlue
está vacío. No es posible volver a
arrancar el motor. Los siguientes
mensajes de advertencia se mues‐
tran de manera alterna y no se
pueden descartar:
● AdBlue Vacío Repostar ahora
● El motor no arrancará .

172Conducción y manejoAdemás, el testigo de control Y
parpadea continuamente.
Con prevención activa de un arran‐
que del motor, se mostrará el
mensaje siguiente:
Repostar AdBlue para arrancar .
Es necesario llenar el depósito de AdBlue completamente, de lo contra‐ rio no será posible volver a arrancar
el motor.
Advertencias de emisiones altas Si las emisiones de escape suben por
encima de un determinado valor, en
el centro de información del conduc‐
tor se mostrarán advertencias simila‐ res.
Se muestran solicitudes para inspec‐
cionar el sistema de escape y final‐
mente el anuncio de prevención de
rearranque del motor. Estas restric‐
ciones son un requisito legal.
Consulte a un taller para su asisten‐
cia.Rellenar AdBlueAtención
Utilice sólo AdBlue que cumpla los estándares europeos DIN 70 070
y ISO 22241-1.
No utilice aditivos.
No diluya el AdBlue.
De lo contrario, el sistema de
reducción catalítica selectiva
podría resultar dañado.
Nota
Si una estación de servicio no
dispone de surtidor con boquilla
para vehículos de pasajeros, utilice
únicamente botellas o depósitos de
AdBlue con un adaptador de llenado sellado para repostar, para evitarsalpicaduras y para asegurarse de
que se atrapen los vapores del
depósito y no salgan. El AdBlue en
botellas o depósitos está disponible
en muchas estaciones de servicio y
se puede adquirir, por ejemplo, en
concesionarios Opel y otros comer‐
cios.
Puesto que el AdBlue tiene una
duración limitada, compruebe la fecha de caducidad antes de relle‐
nar.
Nota
El repostaje de AdBlue lo detecta
únicamente el sistema cuando se
activa el interruptor de nivel de
líquido del depósito mencionado
anteriormente.
Si no se detecta correctamente el
repostaje de AdBlue:
1. Conduzca el vehículo de manera
continuada durante 10 minutos,
asegurándose de que la veloci‐
dad del vehículo sea siempre
superior a 20 km/h.
2. Si el repostaje de AdBlue se detecta correctamente, desapa‐
recerán las limitaciones de sumi‐ nistro de AdBlue.
Si el repostaje de AdBlue no se
detecta, acuda a un taller para obte‐
ner ayuda.
Si se debe rellenar el AdBlue debe
realizarse a temperaturas inferiores
a -11 ºC, es posible que el sistema
no detecte el relleno de AdBlue. En

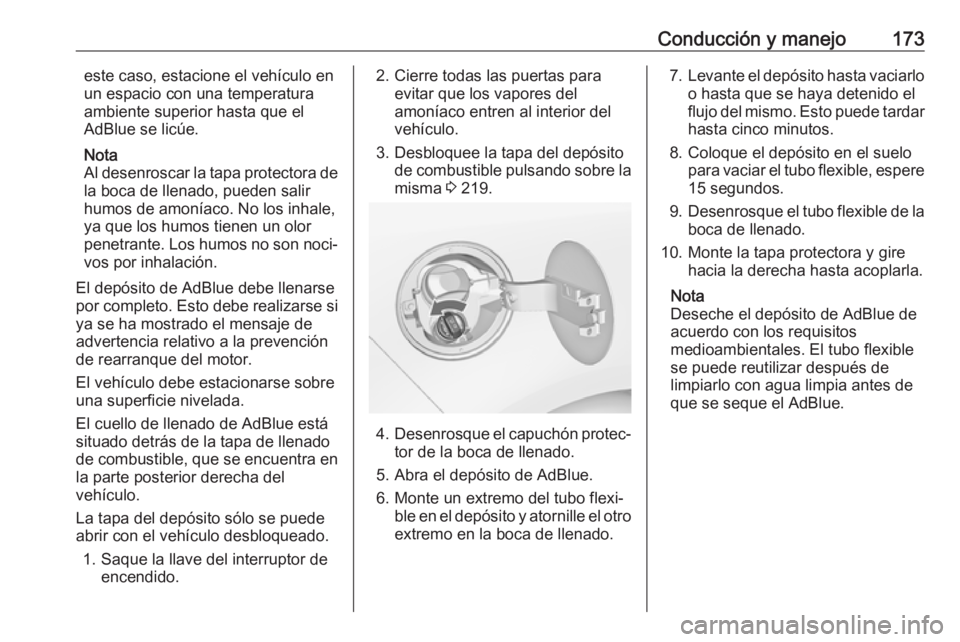

Conducción y manejo173este caso, estacione el vehículo en
un espacio con una temperatura
ambiente superior hasta que el
AdBlue se licúe.
Nota
Al desenroscar la tapa protectora de
la boca de llenado, pueden salir
humos de amoníaco. No los inhale,
ya que los humos tienen un olor
penetrante. Los humos no son noci‐ vos por inhalación.
El depósito de AdBlue debe llenarse
por completo. Esto debe realizarse si ya se ha mostrado el mensaje de
advertencia relativo a la prevención
de rearranque del motor.
El vehículo debe estacionarse sobre
una superficie nivelada.
El cuello de llenado de AdBlue está
situado detrás de la tapa de llenado de combustible, que se encuentra en la parte posterior derecha del
vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
1. Saque la llave del interruptor de encendido.2. Cierre todas las puertas paraevitar que los vapores del
amoníaco entren al interior del
vehículo.
3. Desbloquee la tapa del depósito de combustible pulsando sobre lamisma 3 219.
4. Desenrosque el capuchón protec‐
tor de la boca de llenado.
5. Abra el depósito de AdBlue.
6. Monte un extremo del tubo flexi‐ ble en el depósito y atornille el otro
extremo en la boca de llenado.
7. Levante el depósito hasta vaciarlo
o hasta que se haya detenido el
flujo del mismo. Esto puede tardar
hasta cinco minutos.
8. Coloque el depósito en el suelo para vaciar el tubo flexible, espere15 segundos.
9. Desenrosque el tubo flexible de la
boca de llenado.
10. Monte la tapa protectora y gire hacia la derecha hasta acoplarla.
Nota
Deseche el depósito de AdBlue de
acuerdo con los requisitos
medioambientales. El tubo flexible se puede reutilizar después de
limpiarlo con agua limpia antes de
que se seque el AdBlue.

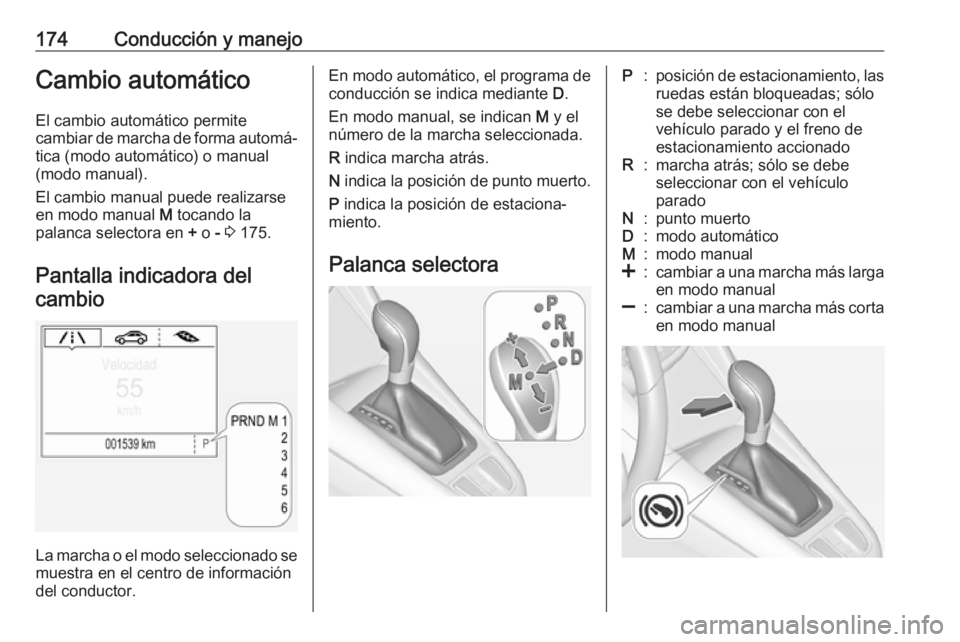

174Conducción y manejoCambio automáticoEl cambio automático permite
cambiar de marcha de forma automá‐ tica (modo automático) o manual
(modo manual).
El cambio manual puede realizarse
en modo manual M tocando la
palanca selectora en + o - 3 175.
Pantalla indicadora del cambio
La marcha o el modo seleccionado se
muestra en el centro de información del conductor.
En modo automático, el programa de conducción se indica mediante D.
En modo manual, se indican M y el
número de la marcha seleccionada.
R indica marcha atrás.
N indica la posición de punto muerto.
P indica la posición de estaciona‐
miento.
Palanca selectoraP:posición de estacionamiento, las
ruedas están bloqueadas; sólo
se debe seleccionar con el
vehículo parado y el freno de
estacionamiento accionadoR:marcha atrás; sólo se debe
seleccionar con el vehículo
paradoN:punto muertoD:modo automáticoM:modo manual<:cambiar a una marcha más larga en modo manual]:cambiar a una marcha más corta
en modo manual

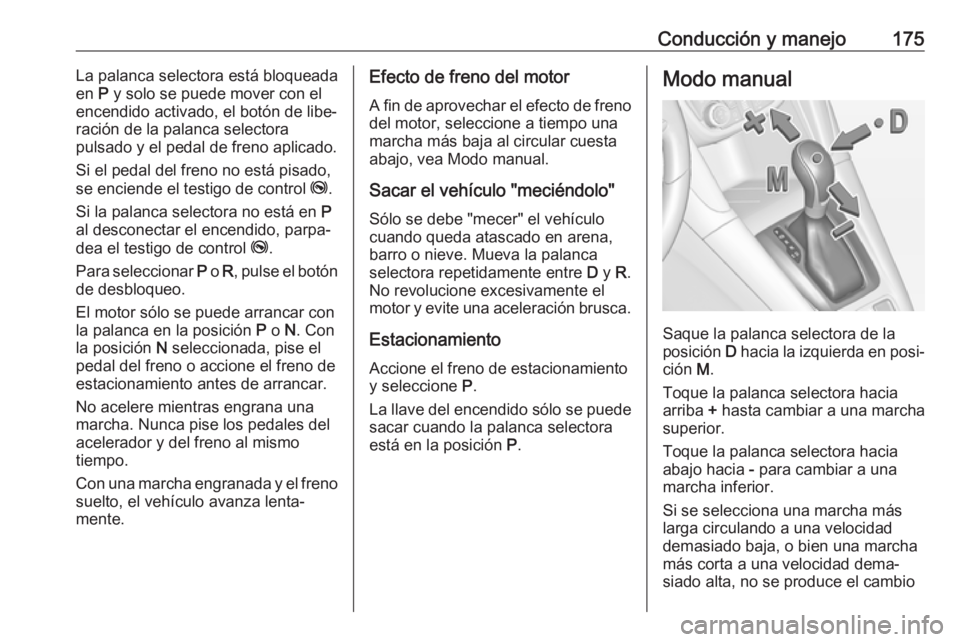

Conducción y manejo175La palanca selectora está bloqueada
en P y solo se puede mover con el
encendido activado, el botón de libe‐
ración de la palanca selectora
pulsado y el pedal de freno aplicado.
Si el pedal del freno no está pisado,
se enciende el testigo de control j.
Si la palanca selectora no está en P
al desconectar el encendido, parpa‐
dea el testigo de control j.
Para seleccionar P o R, pulse el botón
de desbloqueo.
El motor sólo se puede arrancar con
la palanca en la posición P o N. Con
la posición N seleccionada, pise el
pedal del freno o accione el freno de
estacionamiento antes de arrancar.
No acelere mientras engrana una
marcha. Nunca pise los pedales del
acelerador y del freno al mismo
tiempo.
Con una marcha engranada y el freno suelto, el vehículo avanza lenta‐
mente.Efecto de freno del motor
A fin de aprovechar el efecto de freno
del motor, seleccione a tiempo una
marcha más baja al circular cuesta
abajo, vea Modo manual.
Sacar el vehículo "meciéndolo"Sólo se debe "mecer" el vehículo
cuando queda atascado en arena,
barro o nieve. Mueva la palanca
selectora repetidamente entre D y R.
No revolucione excesivamente el
motor y evite una aceleración brusca.
Estacionamiento
Accione el freno de estacionamiento
y seleccione P.
La llave del encendido sólo se puede
sacar cuando la palanca selectora
está en la posición P.Modo manual
Saque la palanca selectora de la
posición D hacia la izquierda en posi‐
ción M.
Toque la palanca selectora hacia
arriba + hasta cambiar a una marcha
superior.
Toque la palanca selectora hacia
abajo hacia - para cambiar a una
marcha inferior.
Si se selecciona una marcha más
larga circulando a una velocidad
demasiado baja, o bien una marcha
más corta a una velocidad dema‐
siado alta, no se produce el cambio

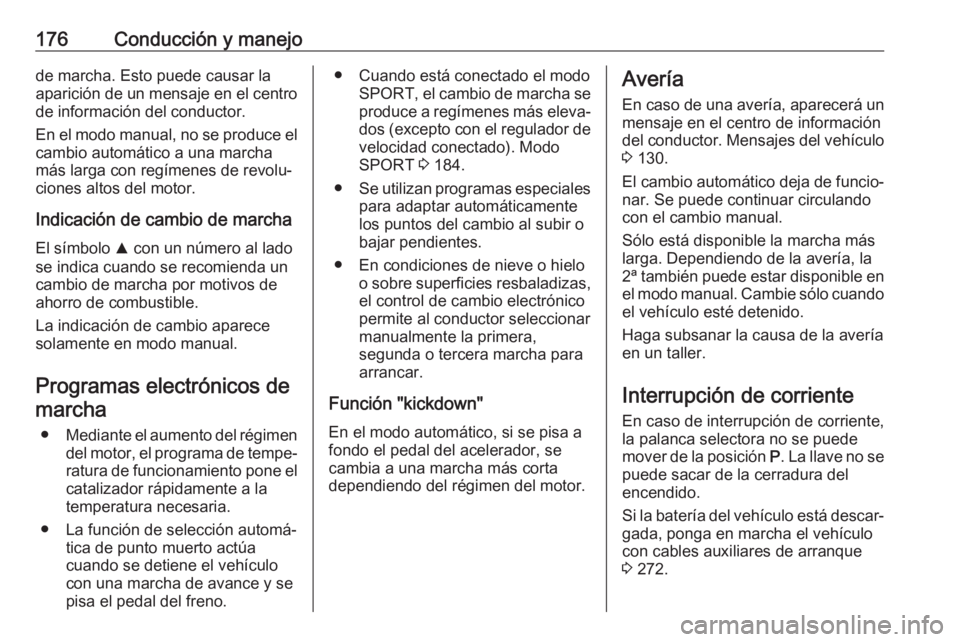

176Conducción y manejode marcha. Esto puede causar la
aparición de un mensaje en el centro de información del conductor.
En el modo manual, no se produce el
cambio automático a una marcha
más larga con regímenes de revolu‐
ciones altos del motor.
Indicación de cambio de marcha El símbolo R con un número al lado
se indica cuando se recomienda un
cambio de marcha por motivos de
ahorro de combustible.
La indicación de cambio aparece
solamente en modo manual.
Programas electrónicos de marcha
● Mediante el aumento del régimen
del motor, el programa de tempe‐
ratura de funcionamiento pone el catalizador rápidamente a la
temperatura necesaria.
● La función de selección automá‐ tica de punto muerto actúa
cuando se detiene el vehículo
con una marcha de avance y se
pisa el pedal del freno.● Cuando está conectado el modo SPORT , el cambio de marcha se
produce a regímenes más eleva‐ dos (excepto con el regulador develocidad conectado). Modo
SPORT 3 184.
● Se utilizan programas especiales
para adaptar automáticamente
los puntos del cambio al subir o
bajar pendientes.
● En condiciones de nieve o hielo o sobre superficies resbaladizas,el control de cambio electrónico
permite al conductor seleccionar
manualmente la primera,
segunda o tercera marcha para
arrancar.
Función "kickdown"
En el modo automático, si se pisa a
fondo el pedal del acelerador, se
cambia a una marcha más corta
dependiendo del régimen del motor.Avería
En caso de una avería, aparecerá un
mensaje en el centro de información
del conductor. Mensajes del vehículo 3 130.
El cambio automático deja de funcio‐
nar. Se puede continuar circulando
con el cambio manual.
Sólo está disponible la marcha más
larga. Dependiendo de la avería, la
2ª también puede estar disponible en
el modo manual. Cambie sólo cuando el vehículo esté detenido.
Haga subsanar la causa de la avería en un taller.
Interrupción de corriente En caso de interrupción de corriente,
la palanca selectora no se puede
mover de la posición P. La llave no se
puede sacar de la cerradura del
encendido.
Si la batería del vehículo está descar‐
gada, ponga en marcha el vehículo
con cables auxiliares de arranque 3 272.

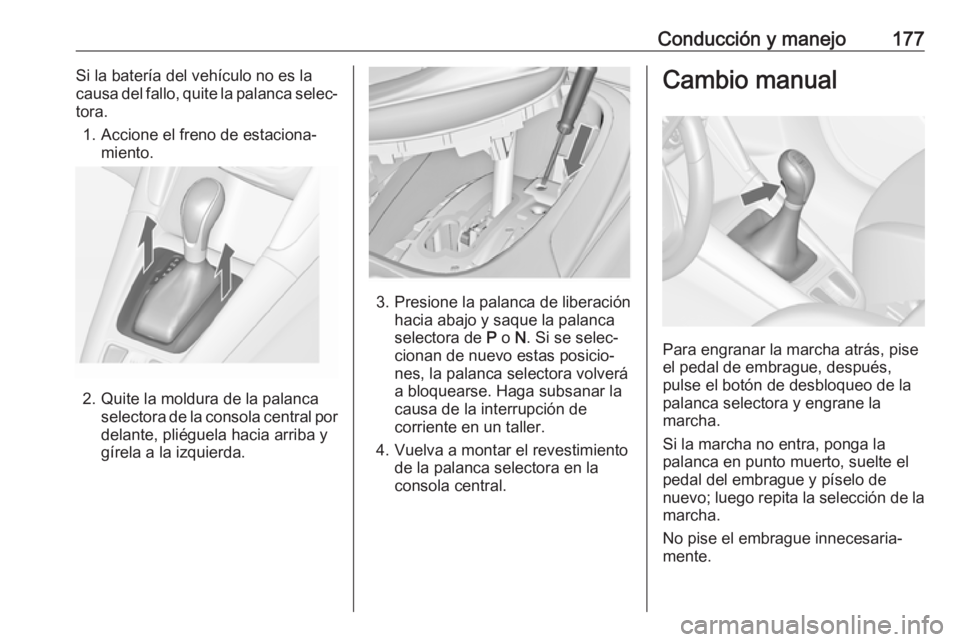

Conducción y manejo177Si la batería del vehículo no es la
causa del fallo, quite la palanca selec‐
tora.
1. Accione el freno de estaciona‐ miento.
2. Quite la moldura de la palanca selectora de la consola central pordelante, pliéguela hacia arriba y
gírela a la izquierda.
3. Presione la palanca de liberación hacia abajo y saque la palanca
selectora de P o N. Si se selec‐
cionan de nuevo estas posicio‐
nes, la palanca selectora volverá
a bloquearse. Haga subsanar la
causa de la interrupción de
corriente en un taller.
4. Vuelva a montar el revestimiento de la palanca selectora en la
consola central.
Cambio manual
Para engranar la marcha atrás, pise
el pedal de embrague, después, pulse el botón de desbloqueo de la
palanca selectora y engrane la
marcha.
Si la marcha no entra, ponga la
palanca en punto muerto, suelte el
pedal del embrague y píselo de
nuevo; luego repita la selección de la marcha.
No pise el embrague innecesaria‐
mente.

178Conducción y manejoPise siempre a fondo el pedal del
embrague. No utilice el pedal como
apoyo para el pie.Atención
No es aconsejable conducir con la mano apoyada en la palanca
selectora.
Indicación de cambio de marcha
3 119.
Sistema stop-start 3 165.
Frenos
El sistema de frenos tiene dos circui‐
tos de freno independientes.
Si falla uno de los circuitos de frenos, aún es posible frenar el vehículo con
el otro circuito. Sin embargo, para
frenar hay que pisar el pedal firme‐
mente. Se requiere mucha más
fuerza para ello. La distancia de
frenado será mayor. Antes de conti‐
nuar su viaje, recurra a la ayuda de
un taller.
Cuando el motor no está en marcha,
el servofreno deja de funcionar
después de pisar el pedal del freno una o dos veces. Esto no significa
que la acción del freno sea menor,
pero habrá que pisar el pedal con
más fuerza. Esto debe tenerse en
cuenta, especialmente al remolcar el
vehículo.
Testigo de control R 3 118.Sistema antibloqueo de
frenos
El sistema antibloqueo de frenos(ABS) evita que se bloqueen las
ruedas.
El ABS comienza a regular la presión
de los frenos en cuanto una rueda
muestra tendencia a bloquearse. El
vehículo mantiene la maniobrabili‐ dad, incluso durante una frenada a
fondo.
La regulación del sistema ABS se manifiesta mediante las pulsaciones
del pedal del freno y un ruido de
reglaje.
Para una eficacia óptima del frenado,
mantenga el pedal del freno pisado
durante todo el proceso de frenado,
aunque el pedal tiemble. No dismi‐
nuya la presión ejercida sobre el
pedal.
Al iniciar la marcha, el sistema realiza
una autocomprobación que puede
ser audible.
