210Conduite et utilisation
La trajectoire du véhicule est affichéeen fonction de l'angle de braquage.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués sous la forme de triangles
9 sur l'image qui représente les
obstacles détectés par les capteurs
arrière du système d'assistance au
stationnement.
En outre 9 s'affiche sur la ligne supé‐
rieure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
Désactivation
La caméra est éteinte lorsqu'une
certaine vitesse de marche avant est
dépassée ou si la marche arrière n'est plus engagée pendant environ
15 secondes. La caméra arrière peut
être désactivée manuellement dans
le menu de personnalisation du
véhicule de l'affichage d'informations.
Sélectionner le réglage correspon‐
dant dans Réglages.
Personnalisation du véhicule 3 132.
Désactivation des lignes de guidage
et des symboles d'avertissementR 4.0 IntelliLink 7 po L'activation ou la
désactivation des lignes de guidage
visuel et des symboles d'avertisse‐
ment peuvent être modifiées avec les
boutons tactiles dans la partie infé‐
rieure de l'affichage.
Navi 950 7 po L'activation ou la
désactivation des lignes de guidage visuel et des symboles d'avertisse‐
ment peuvent être modifiées dans le
menu Réglages dans l'affichage d'in‐
formations. Sélectionner le réglage
correspondant dans Réglages, I
Véhicule .
Affichage d'informations 3 129.
Personnalisation du véhicule 3 132.
Défaillance
Les messages de défaillance sont
affichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans la lentille de la caméra.

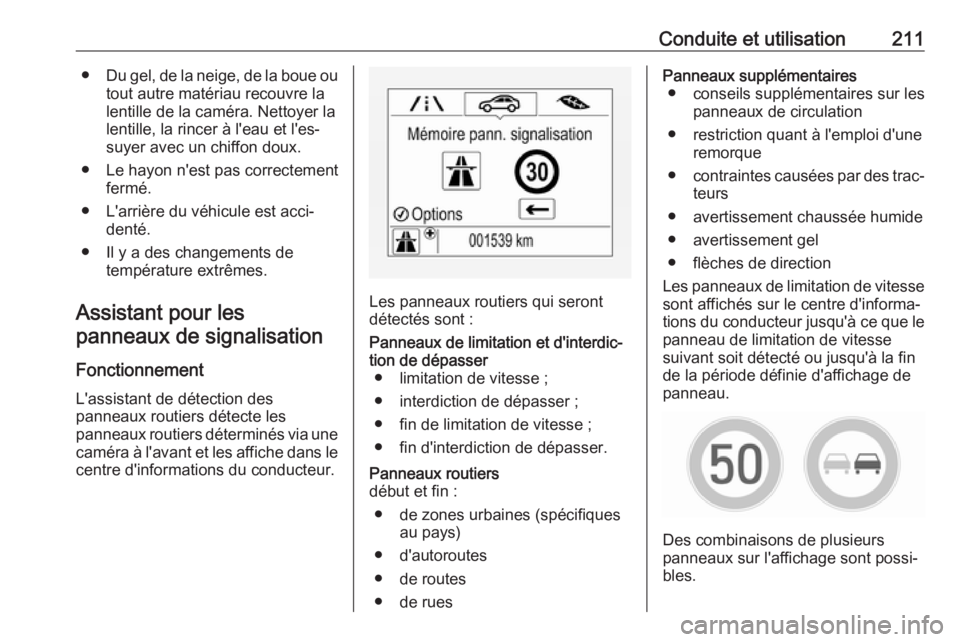

Conduite et utilisation211●Du gel, de la neige, de la boue ou
tout autre matériau recouvre lalentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le hayon n'est pas correctement fermé.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de température extrêmes.
Assistant pour les panneaux de signalisation
Fonctionnement
L'assistant de détection des
panneaux routiers détecte les
panneaux routiers déterminés via une caméra à l'avant et les affiche dans le
centre d'informations du conducteur.
Les panneaux routiers qui seront
détectés sont :
Panneaux de limitation et d'interdic‐
tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
début et fin :
● de zones urbaines (spécifiques au pays)
● d'autoroutes
● de routes
● de ruesPanneaux supplémentaires ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● flèches de direction
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le
panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.
Des combinaisons de plusieurs
panneaux sur l'affichage sont possi‐
bles.

Conduite et utilisation215Adapter toujours la vitesse auxconditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune
façon la pleine responsabilité du
conducteur.

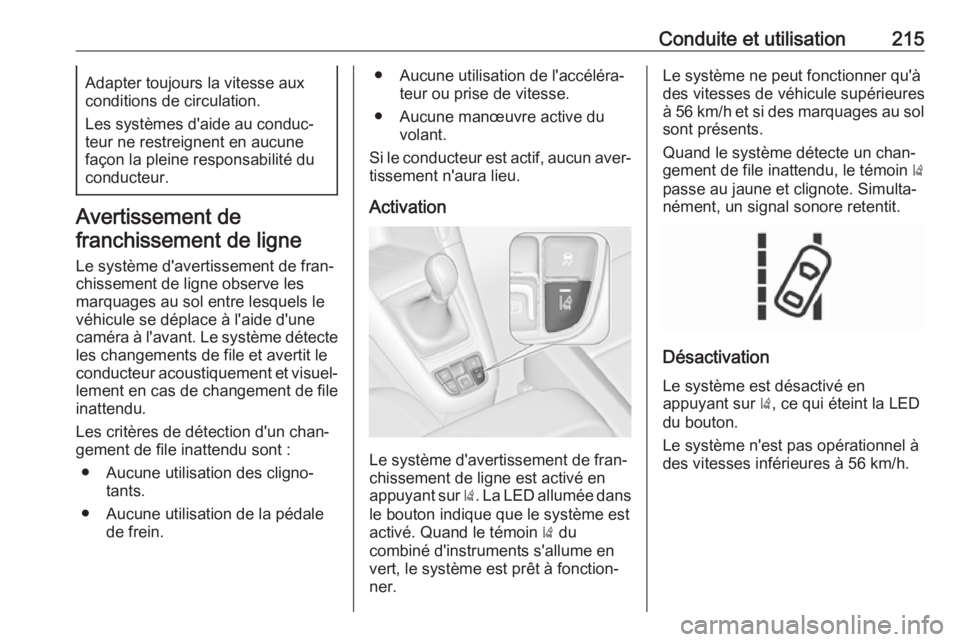

Avertissement de
franchissement de ligne
Le système d'avertissement de fran‐
chissement de ligne observe les
marquages au sol entre lesquels le
véhicule se déplace à l'aide d'une
caméra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
● Aucune utilisation des cligno‐ tants.
● Aucune utilisation de la pédale de frein.
● Aucune utilisation de l'accéléra‐teur ou prise de vitesse.
● Aucune manœuvre active du volant.
Si le conducteur est actif, aucun aver‐
tissement n'aura lieu.
Activation
Le système d'avertissement de fran‐
chissement de ligne est activé en appuyant sur ). La LED allumée dans
le bouton indique que le système est
activé. Quand le témoin ) du
combiné d'instruments s'allume en
vert, le système est prêt à fonction‐
ner.
Le système ne peut fonctionner qu'à
des vitesses de véhicule supérieures
à 56 km/h et si des marquages au sol
sont présents.
Quand le système détecte un chan‐
gement de file inattendu, le témoin )
passe au jaune et clignote. Simulta‐
nément, un signal sonore retentit.
Désactivation
Le système est désactivé en
appuyant sur ), ce qui éteint la LED
du bouton.
Le système n'est pas opérationnel à
des vitesses inférieures à 56 km/h.

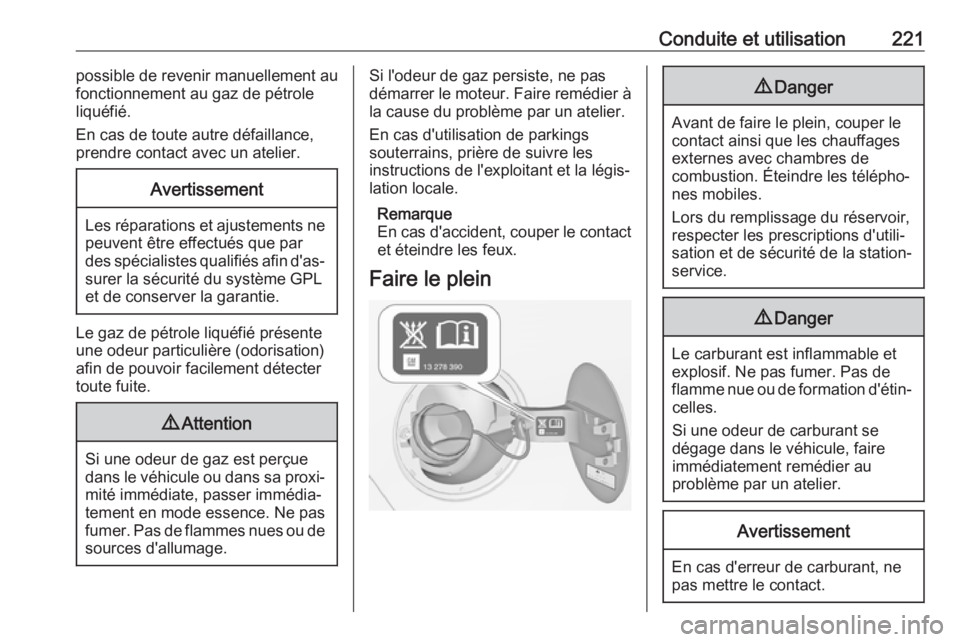

Conduite et utilisation221possible de revenir manuellement au
fonctionnement au gaz de pétrole
liquéfié.
En cas de toute autre défaillance,
prendre contact avec un atelier.Avertissement
Les réparations et ajustements ne peuvent être effectués que par
des spécialistes qualifiés afin d'as‐
surer la sécurité du système GPL
et de conserver la garantie.
Le gaz de pétrole liquéfié présente
une odeur particulière (odorisation)
afin de pouvoir facilement détecter
toute fuite.
9 Attention
Si une odeur de gaz est perçue
dans le véhicule ou dans sa proxi‐
mité immédiate, passer immédia‐
tement en mode essence. Ne pas
fumer. Pas de flammes nues ou de sources d'allumage.
Si l'odeur de gaz persiste, ne pas
démarrer le moteur. Faire remédier à
la cause du problème par un atelier.
En cas d'utilisation de parkings
souterrains, prière de suivre les
instructions de l'exploitant et la légis‐
lation locale.
Remarque
En cas d'accident, couper le contact et éteindre les feux.
Faire le plein9 Danger
Avant de faire le plein, couper le
contact ainsi que les chauffages externes avec chambres de
combustion. Éteindre les télépho‐
nes mobiles.
Lors du remplissage du réservoir,
respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se
dégage dans le véhicule, faire
immédiatement remédier au
problème par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.

Conduite et utilisation223

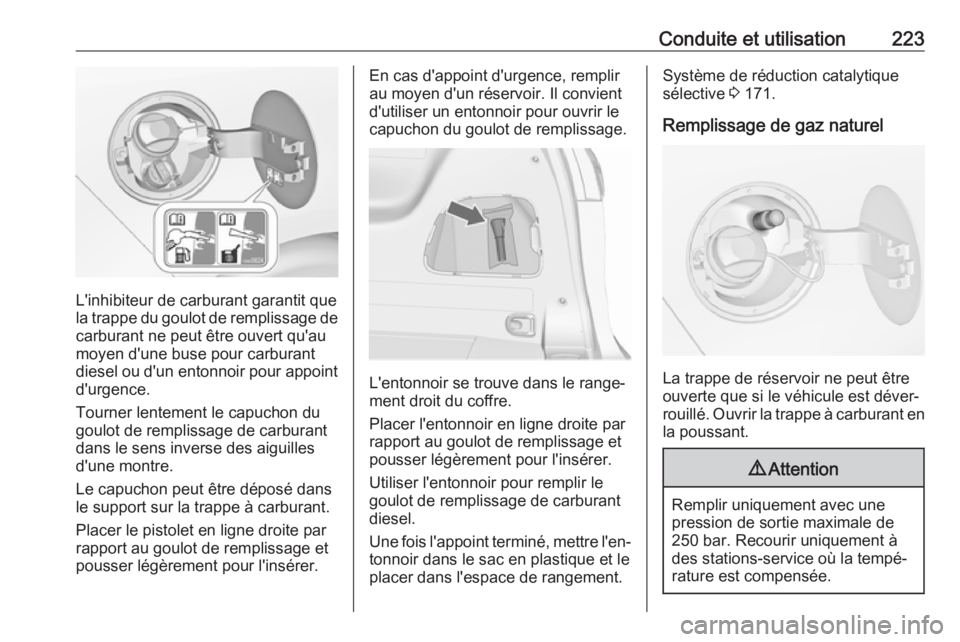

L'inhibiteur de carburant garantit que
la trappe du goulot de remplissage de
carburant ne peut être ouvert qu'au
moyen d'une buse pour carburant
diesel ou d'un entonnoir pour appoint d'urgence.
Tourner lentement le capuchon du goulot de remplissage de carburant
dans le sens inverse des aiguilles
d'une montre.
Le capuchon peut être déposé dans
le support sur la trappe à carburant.
Placer le pistolet en ligne droite par
rapport au goulot de remplissage et
pousser légèrement pour l'insérer.
En cas d'appoint d'urgence, remplir
au moyen d'un réservoir. Il convient
d'utiliser un entonnoir pour ouvrir le
capuchon du goulot de remplissage.
L'entonnoir se trouve dans le range‐
ment droit du coffre.
Placer l'entonnoir en ligne droite par
rapport au goulot de remplissage et
pousser légèrement pour l'insérer.
Utiliser l'entonnoir pour remplir le
goulot de remplissage de carburant
diesel.
Une fois l'appoint terminé, mettre l'en‐
tonnoir dans le sac en plastique et le
placer dans l'espace de rangement.
Système de réduction catalytique
sélective 3 171.
Remplissage de gaz naturel
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé. Ouvrir la trappe à carburant en la poussant.
9 Attention
Remplir uniquement avec une
pression de sortie maximale de
250 bar. Recourir uniquement à
des stations-service où la tempé‐ rature est compensée.

224Conduite et utilisationTerminer complètement le remplis‐
sage du gaz naturel, par exemple
dégazage de la tubulure de remplis‐
sage.
Le remplissage du réservoir de gaz
dépend de la température extérieure,
de la pression de remplissage et du
type de réservoir. Capacités de
remplissage 3 297.
Fermer la trappe et laisser s'engager.
Termes utilisés pour « Véhicules au
gaz naturel » à l'étranger :AllemandErdgasfahrzeugeAnglaisNGVs = Natural Gas
VehiclesFrançaisVéhicules au gaz naturel
ou Véhicules GNVItalienMetano auto
Termes utilisés pour « Gaz naturel »
à l'étranger :
AllemandErdgasAnglaisCNG = Compressed
Natural GasFrançaisGNV = Gaz Naturel (pour)
Véhicules ou
CGN = carburantgaz
naturelItalienMetano (per auto)
Faire le plein de gaz de pétrole
liquéfié
Lors du remplissage du réservoir, respecter les prescriptions d'utilisa‐
tion et de sécurité de la station-
service.
La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.
Visser à la main l'adaptateur requis
sur le goulot de remplissage.

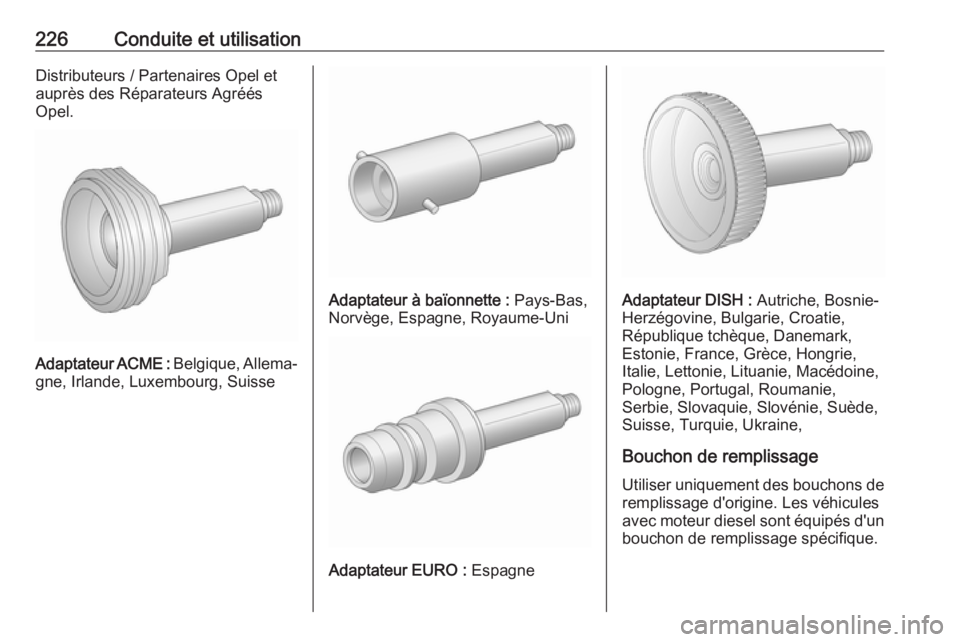

226Conduite et utilisationDistributeurs / Partenaires Opel et
auprès des Réparateurs Agréés
Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH : Autriche, Bosnie-
Herzégovine, Bulgarie, Croatie,
République tchèque, Danemark,
Estonie, France, Grèce, Hongrie,
Italie, Lettonie, Lituanie, Macédoine,
Pologne, Portugal, Roumanie,
Serbie, Slovaquie, Slovénie, Suède,
Suisse, Turquie, Ukraine,
Bouchon de remplissage
Utiliser uniquement des bouchons de
remplissage d'origine. Les véhicules
avec moteur diesel sont équipés d'un bouchon de remplissage spécifique.

234Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur les systèmes d'aide à la
conduite, la consommation de carbu‐
rant, les émissions de CO 2 et les
autres émissions du véhicule, ce qui
peut rendre le véhicule non conformeà l'approbation de type et remettre en question la validité de l'enregistre‐
ment du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que
certains systèmes ne fonction‐
nent plus (par exemple le
système antivol).

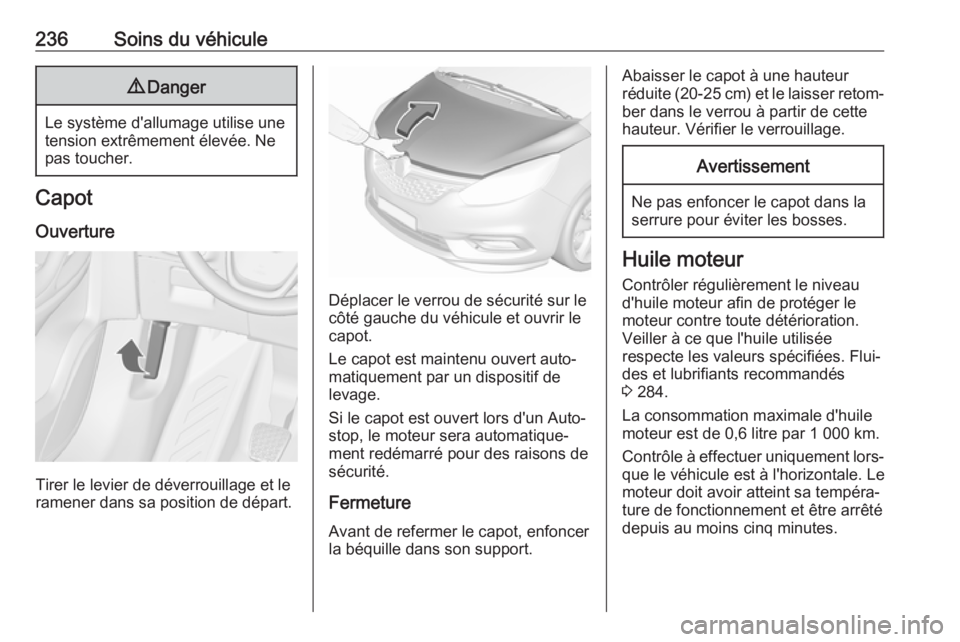

236Soins du véhicule9Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Le capot est maintenu ouvert auto‐
matiquement par un dispositif de
levage.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot à une hauteur
réduite (20-25 cm) et le laisser retom‐ ber dans le verrou à partir de cette
hauteur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées. Flui‐
des et lubrifiants recommandés
3 284.
La consommation maximale d'huile
moteur est de 0,6 litre par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins cinq minutes.

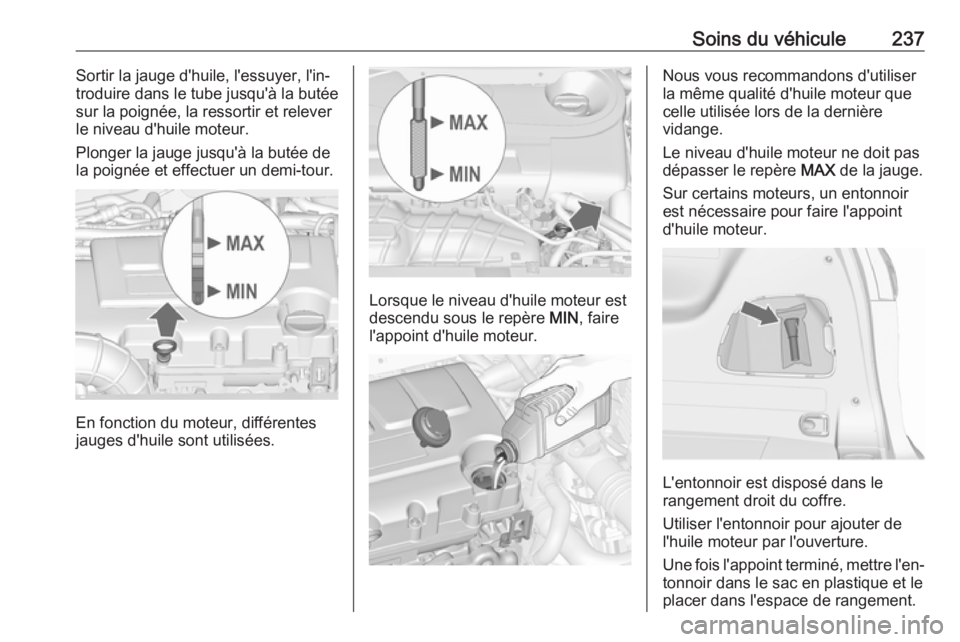

Soins du véhicule237Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Sur certains moteurs, un entonnoir
est nécessaire pour faire l'appoint
d'huile moteur.
L'entonnoir est disposé dans le
rangement droit du coffre.
Utiliser l'entonnoir pour ajouter de
l'huile moteur par l'ouverture.
Une fois l'appoint terminé, mettre l'en‐
tonnoir dans le sac en plastique et le
placer dans l'espace de rangement.
