Page 252 of 321

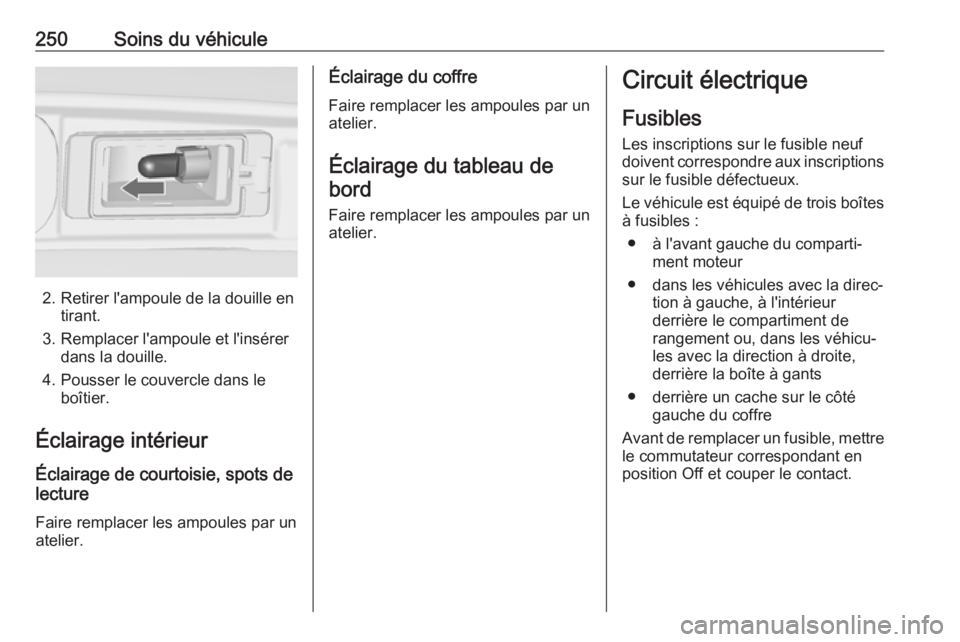

250Soins du véhicule
2. Retirer l'ampoule de la douille entirant.
3. Remplacer l'ampoule et l'insérer dans la douille.
4. Pousser le couvercle dans le boîtier.
Éclairage intérieur
Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● à l'avant gauche du comparti‐ ment moteur
● dans les véhicules avec la direc‐ tion à gauche, à l'intérieur
derrière le compartiment de
rangement ou, dans les véhicu‐
les avec la direction à droite,
derrière la boîte à gants
● derrière un cache sur le côté gauche du coffre
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Page 260 of 321

258Soins du véhiculeJantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient doncêtre montés sur toutes les roues.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 299.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.Désignations des pneus
Par exemple 215/60 R 16 95 H215:largeur des pneus, mm60:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : radialeRF:type : RunFlat16:diamètre des jantes, en
pouces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse
maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse
maximale du véhicule.
Performances 3 294.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable au symbole (par exemple une flèche)
placé sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec
système de surveillance de la pres‐
sion des pneus.
Dévisser le capuchon de la valve.
Page 261 of 321

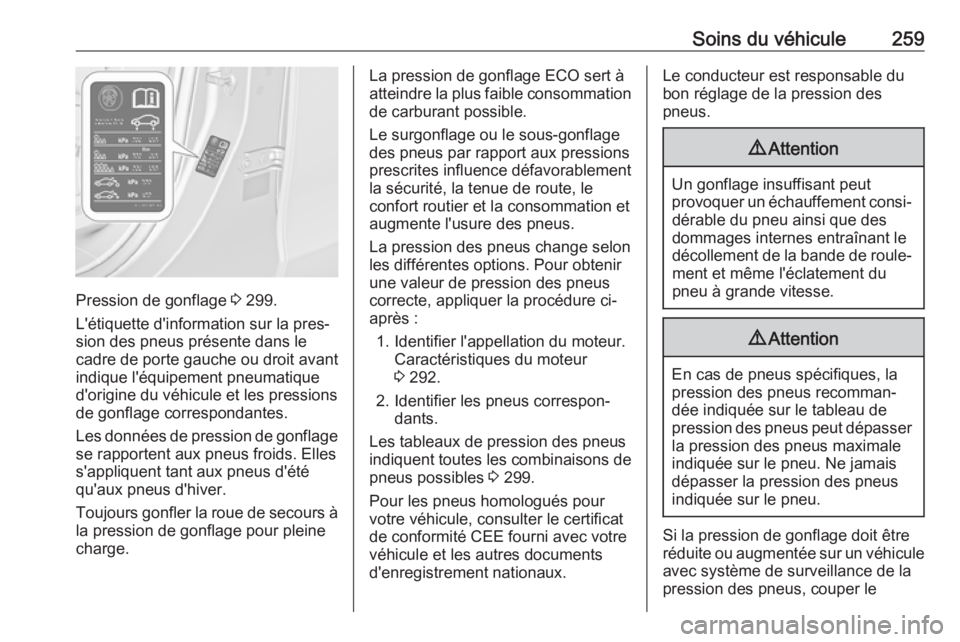

Soins du véhicule259
Pression de gonflage 3 299.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte gauche ou droit avant
indique l'équipement pneumatique
d'origine du véhicule et les pressions
de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus
correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 292.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 299.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Si la pression de gonflage doit être
réduite ou augmentée sur un véhicule avec système de surveillance de la
pression des pneus, couper le
Page 264 of 321

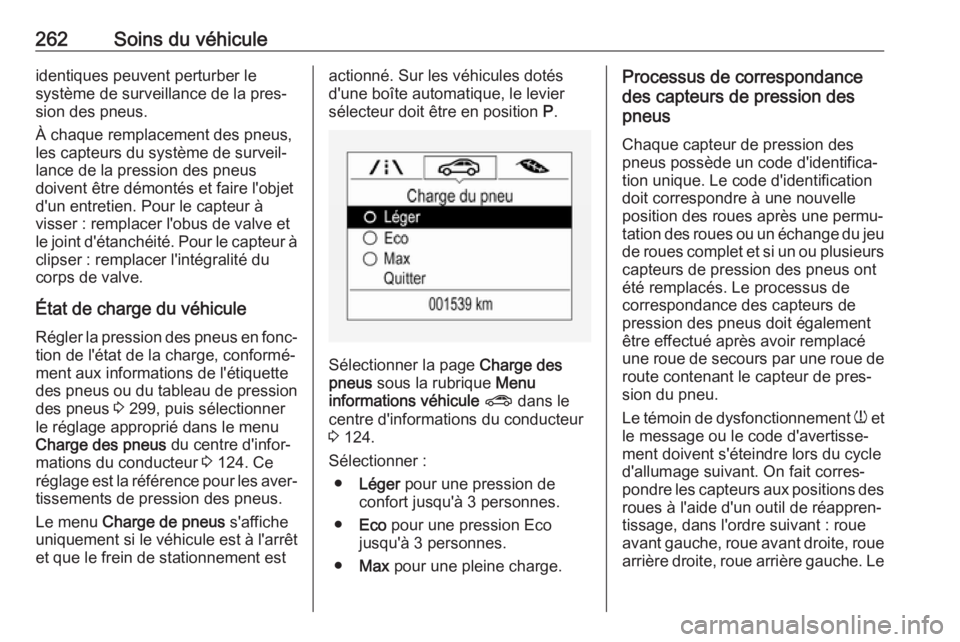

262Soins du véhiculeidentiques peuvent perturber le
système de surveillance de la pres‐
sion des pneus.
À chaque remplacement des pneus,
les capteurs du système de surveil‐
lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien. Pour le capteur à
visser : remplacer l'obus de valve et
le joint d'étanchéité. Pour le capteur à clipser : remplacer l'intégralité du
corps de valve.
État de charge du véhicule
Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 299, puis sélectionner
le réglage approprié dans le menu
Charge des pneus du centre d'infor‐
mations du conducteur 3 124. Ce
réglage est la référence pour les aver‐
tissements de pression des pneus.
Le menu Charge de pneus s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement estactionné. Sur les véhicules dotés
d'une boîte automatique, le levier
sélecteur doit être en position P.
Sélectionner la page Charge des
pneus sous la rubrique Menu
informations véhicule ? dans le
centre d'informations du conducteur 3 124.
Sélectionner : ● Léger pour une pression de
confort jusqu'à 3 personnes.
● Eco pour une pression Eco
jusqu'à 3 personnes.
● Max pour une pleine charge.
Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐
tion unique. Le code d'identification
doit correspondre à une nouvelle
position des roues après une permu‐
tation des roues ou un échange du jeu
de roues complet et si un ou plusieurs capteurs de pression des pneus ont
été remplacés. Le processus de
correspondance des capteurs de
pression des pneus doit également
être effectué après avoir remplacé
une roue de secours par une roue de
route contenant le capteur de pres‐
sion du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent s'éteindre lors du cycle
d'allumage suivant. On fait corres‐
pondre les capteurs aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue arrière droite, roue arrière gauche. Le
Page 265 of 321

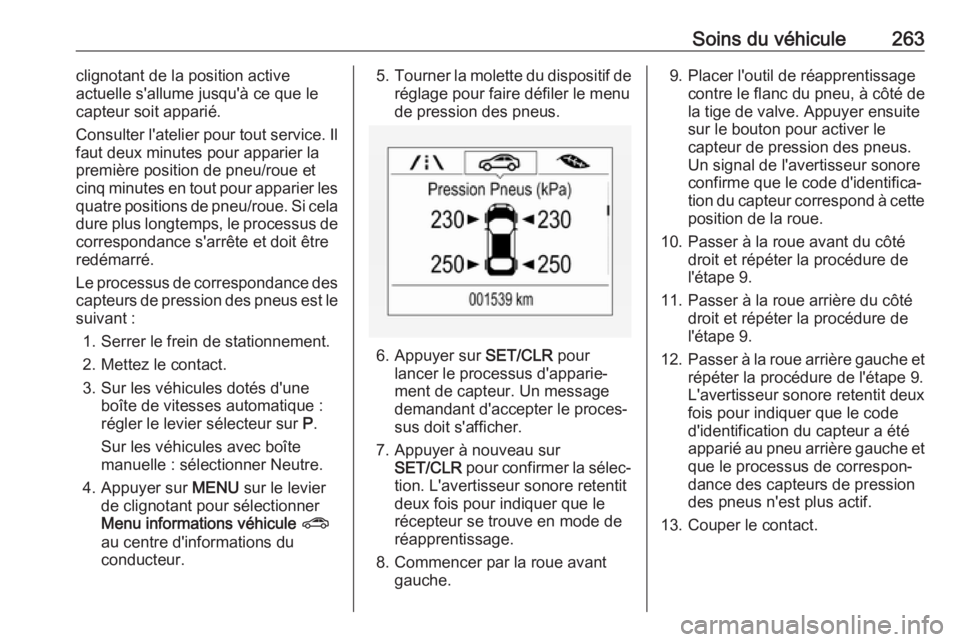

Soins du véhicule263clignotant de la position active
actuelle s'allume jusqu'à ce que le
capteur soit apparié.
Consulter l'atelier pour tout service. Il
faut deux minutes pour apparier la
première position de pneu/roue et
cinq minutes en tout pour apparier les
quatre positions de pneu/roue. Si cela
dure plus longtemps, le processus de
correspondance s'arrête et doit être
redémarré.
Le processus de correspondance des capteurs de pression des pneus est le
suivant :
1. Serrer le frein de stationnement.2. Mettez le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules avec boîte manuelle : sélectionner Neutre.
4. Appuyer sur MENU sur le levier
de clignotant pour sélectionner
Menu informations véhicule ?
au centre d'informations du
conducteur.5. Tourner la molette du dispositif de
réglage pour faire défiler le menude pression des pneus.
6. Appuyer sur SET/CLR pour
lancer le processus d'apparie‐
ment de capteur. Un message
demandant d'accepter le proces‐ sus doit s'afficher.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le
récepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le
capteur de pression des pneus.
Un signal de l'avertisseur sonore
confirme que le code d'identifica‐
tion du capteur correspond à cette
position de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.
11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.
12. Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié au pneu arrière gauche et
que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.
Page 266 of 321

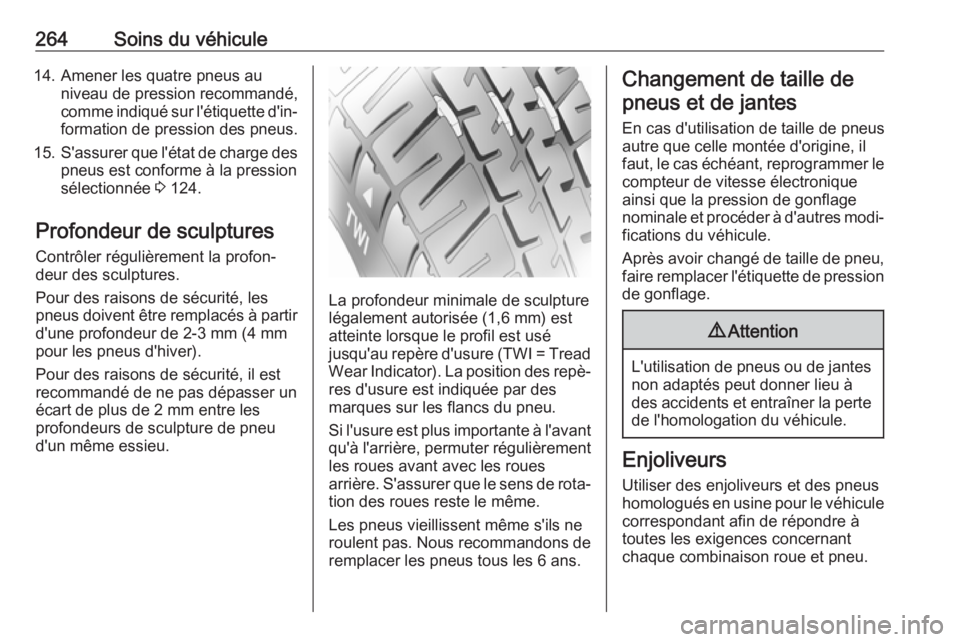

264Soins du véhicule14. Amener les quatre pneus auniveau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation de pression des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 124.
Profondeur de sculptures Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).
Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de 2 mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐
res d'usure est indiquée par des
marques sur les flancs du pneu.
Si l'usure est plus importante à l'avant qu'à l'arrière, permuter régulièrement
les roues avant avec les roues
arrière. S'assurer que le sens de rota‐
tion des roues reste le même.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.
Changement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le
compteur de vitesse électronique
ainsi que la pression de gonflage
nominale et procéder à d'autres modi‐
fications du véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Page 268 of 321

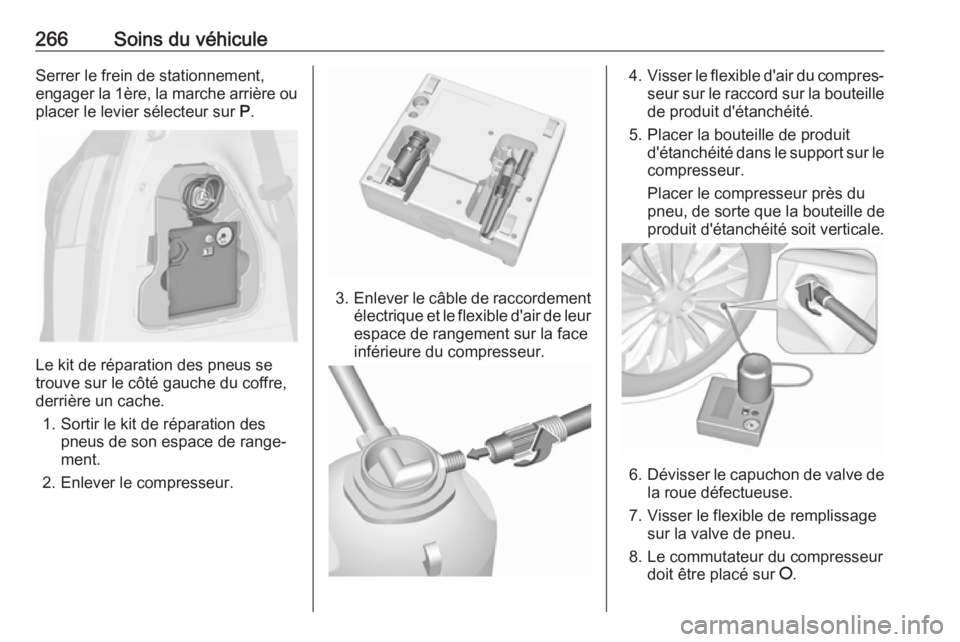

266Soins du véhiculeSerrer le frein de stationnement,
engager la 1ère, la marche arrière ou placer le levier sélecteur sur P.
Le kit de réparation des pneus se
trouve sur le côté gauche du coffre,
derrière un cache.
1. Sortir le kit de réparation des pneus de son espace de range‐
ment.
2. Enlever le compresseur.
3. Enlever le câble de raccordement
électrique et le flexible d'air de leur
espace de rangement sur la face
inférieure du compresseur.
4. Visser le flexible d'air du compres‐
seur sur le raccord sur la bouteille de produit d'étanchéité.
5. Placer la bouteille de produit d'étanchéité dans le support sur lecompresseur.
Placer le compresseur près du
pneu, de sorte que la bouteille de
produit d'étanchéité soit verticale.
6. Dévisser le capuchon de valve de
la roue défectueuse.
7. Visser le flexible de remplissage sur la valve de pneu.
8. Le commutateur du compresseur doit être placé sur J.
Page 276 of 321

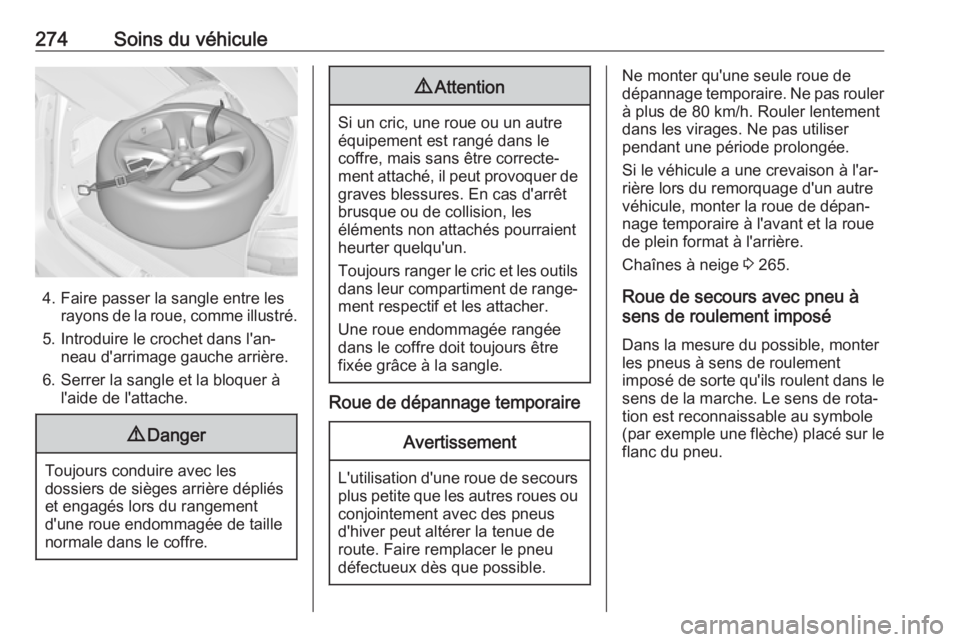

274Soins du véhicule
4. Faire passer la sangle entre lesrayons de la roue, comme illustré.
5. Introduire le crochet dans l'an‐ neau d'arrimage gauche arrière.
6. Serrer la sangle et la bloquer à l'aide de l'attache.
9 Danger
Toujours conduire avec les
dossiers de sièges arrière dépliés et engagés lors du rangement
d'une roue endommagée de taille
normale dans le coffre.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de graves blessures. En cas d'arrêtbrusque ou de collision, les
éléments non attachés pourraient
heurter quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à la sangle.
Roue de dépannage temporaire
Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler
à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.
Si le véhicule a une crevaison à l'ar‐
rière lors du remorquage d'un autre
véhicule, monter la roue de dépan‐
nage temporaire à l'avant et la roue
de plein format à l'arrière.
Chaînes à neige 3 265.
Roue de secours avec pneu à sens de roulement imposé
Dans la mesure du possible, monter
les pneus à sens de roulement
imposé de sorte qu'ils roulent dans le
sens de la marche. Le sens de rota‐
tion est reconnaissable au symbole
(par exemple une flèche) placé sur le
flanc du pneu.
Page 277 of 321

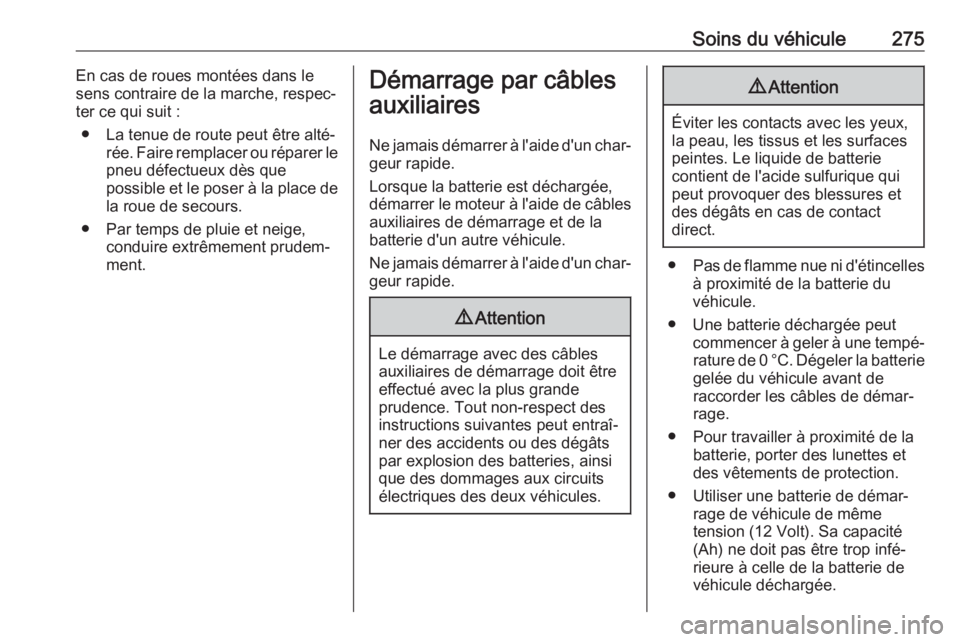

Soins du véhicule275En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que
possible et le poser à la place de la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie est déchargée,
démarrer le moteur à l'aide de câbles
auxiliaires de démarrage et de la
batterie d'un autre véhicule.
Ne jamais démarrer à l'aide d'un char‐
geur rapide.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée du véhicule avant de
raccorder les câbles de démar‐
rage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de véhicule de même
tension (12 Volt). Sa capacité
(Ah) ne doit pas être trop infé‐
rieure à celle de la batterie de
véhicule déchargée.
Page 285 of 321

Service et maintenance283Service et
maintenanceInformations générales ..............283
Informations sur l'entretien ......283
Fluides, lubrifiants et pièces re‐
commandés ............................... 284
Fluides et lubrifiants recommandés ......................... 284Informations générales
Informations sur l'entretien
Il est important pour la sécurité, la
fiabilité ainsi que pour le maintien de
la valeur de votre véhicule que tous
les travaux d'entretien soient effec‐
tués aux intervalles prévus.
Le dernier plan d'entretien détaillé
pour votre véhicule est disponible
auprès de votre atelier.
Affichage d'entretien 3 113.
Intervalles d'entretien pour
l'Europe
L'entretien de votre véhicule est
requis tous les 30 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication
contraire dans l'affichage d'entretien.
Un intervalle d'entretien plus court
peut être valide pour les comporte‐
ments de conduite intenses, par ex.
pour les taxis et les véhicules de
police.
La périodicité des travaux d'entretien
européens est valide pour les pays
suivants :Allemagne, Andorre, Autriche,
Belgique, Bosnie-Herzégovine,
Bulgarie, Chypre, Croatie, Dane‐
mark, Espagne, Estonie, Finlande,
France, Grèce, Groenland, Hongrie, Irlande, Islande, Italie, Liechtenstein,
Lettonie, Lituanie, Luxembourg,
Macédoine, Malte, Monaco, Monté‐ négro, Norvège, Pays-Bas, Pologne,Portugal, République tchèque,
Roumanie, Royaume-Uni, Saint- Marin, Serbie, Slovaquie, Slovénie,
Suède, Suisse.
Affichage d'entretien 3 113.
Intervalles d'entretien pour
l'international
L'entretien de votre véhicule est
requis tous les 15 000 km ou
tous les ans, selon l'échéance surve‐
nant en premier, sauf indication
contraire dans l'affichage d'entretien.
Des conditions de fonctionnement
intenses existent si une ou plusieurs
des circonstances suivantes se
produisent fréquemment : Démar‐
rage à froid, utilisation de l'arrêt /
démarrage, utilisation d'une remor‐ que, conduite en montagne, conduite
