OPEL ZAFIRA C 2017.5 Ohjekirja (in Finnish)

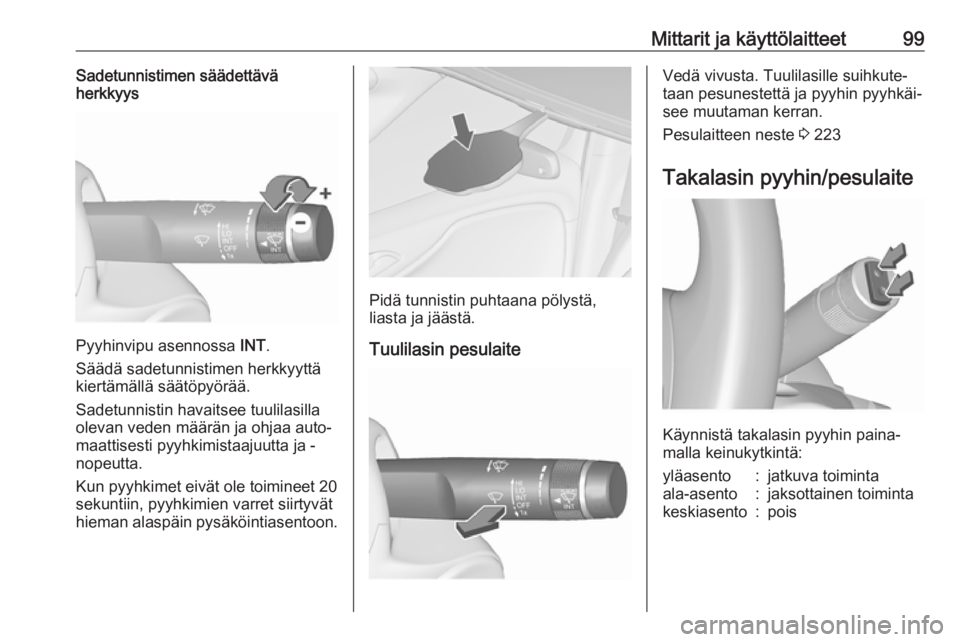

Mittarit ja käyttölaitteet99Sadetunnistimen säädettävä
herkkyys
Pyyhinvipu asennossa INT.
Säädä sadetunnistimen herkkyyttä
kiertämällä säätöpyörää.
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti pyyhkimistaajuutta ja -
nopeutta.
Kun pyyhkimet eivät ole toimineet 20
sekuntiin, pyyhkimien varret siirtyvät
hieman alaspäin pysäköintiasentoon.
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Pesulaitteen neste 3 223
Takalasin pyyhin/pesulaite
Käynnistä takalasin pyyhin paina‐
malla keinukytkintä:
yläasento:jatkuva toimintaala-asento:jaksottainen toimintakeskiasento:pois

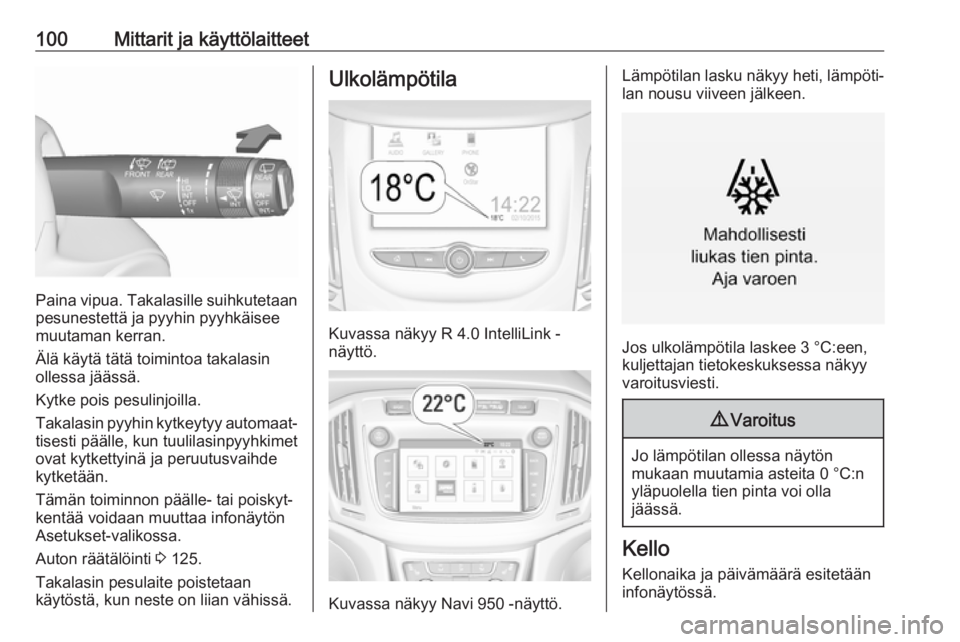

100Mittarit ja käyttölaitteet
Paina vipua. Takalasille suihkutetaanpesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä käytä tätä toimintoa takalasin
ollessa jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
Asetukset-valikossa.
Auton räätälöinti 3 125.
Takalasin pesulaite poistetaan
käytöstä, kun neste on liian vähissä.
Ulkolämpötila
Kuvassa näkyy R 4.0 IntelliLink -
näyttö.
Kuvassa näkyy Navi 950 -näyttö.
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.
Jos ulkolämpötila laskee 3 °C:een,
kuljettajan tietokeskuksessa näkyy
varoitusviesti.
9 Varoitus
Jo lämpötilan ollessa näytön
mukaan muutamia asteita 0 °C:n
yläpuolella tien pinta voi olla
jäässä.
Kello
Kellonaika ja päivämäärä esitetään infonäytössä.

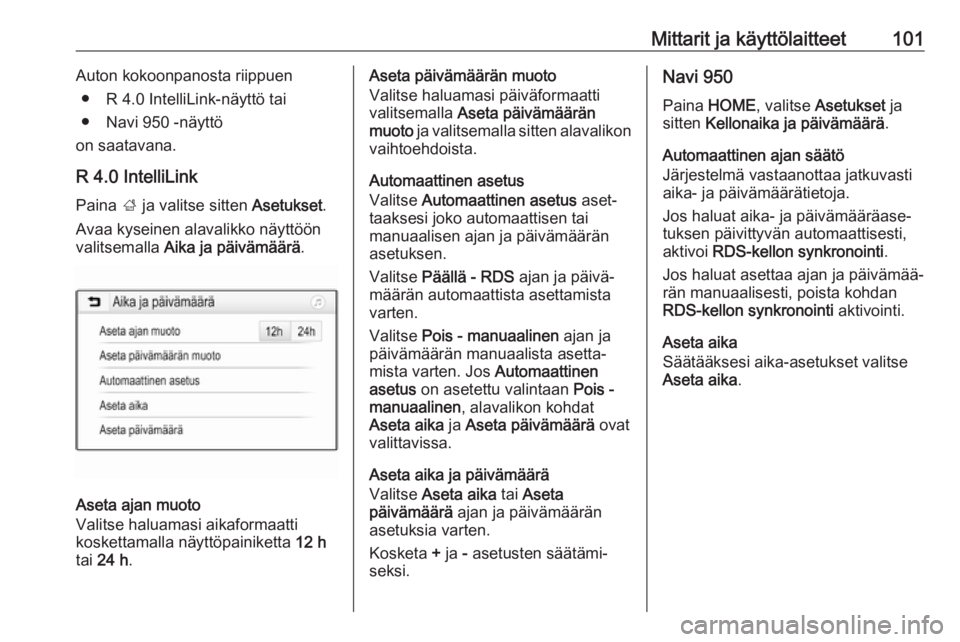

Mittarit ja käyttölaitteet101Auton kokoonpanosta riippuen● R 4.0 IntelliLink-näyttö tai
● Navi 950 -näyttö
on saatavana.
R 4.0 IntelliLink
Paina ; ja valitse sitten Asetukset.
Avaa kyseinen alavalikko näyttöön
valitsemalla Aika ja päivämäärä .
Aseta ajan muoto
Valitse haluamasi aikaformaatti
koskettamalla näyttöpainiketta 12 h
tai 24 h .
Aseta päivämäärän muoto
Valitse haluamasi päiväformaatti
valitsemalla Aseta päivämäärän
muoto ja valitsemalla sitten alavalikon
vaihtoehdoista.
Automaattinen asetus
Valitse Automaattinen asetus aset‐
taaksesi joko automaattisen tai
manuaalisen ajan ja päivämäärän
asetuksen.
Valitse Päällä - RDS ajan ja päivä‐
määrän automaattista asettamista
varten.
Valitse Pois - manuaalinen ajan ja
päivämäärän manuaalista asetta‐
mista varten. Jos Automaattinen
asetus on asetettu valintaan Pois -
manuaalinen , alavalikon kohdat
Aseta aika ja Aseta päivämäärä ovat
valittavissa.
Aseta aika ja päivämäärä
Valitse Aseta aika tai Aseta
päivämäärä ajan ja päivämäärän
asetuksia varten.
Kosketa + ja - asetusten säätämi‐
seksi.Navi 950
Paina HOME , valitse Asetukset ja
sitten Kellonaika ja päivämäärä .
Automaattinen ajan säätö
Järjestelmä vastaanottaa jatkuvasti
aika- ja päivämäärätietoja.
Jos haluat aika- ja päivämääräase‐
tuksen päivittyvän automaattisesti,
aktivoi RDS-kellon synkronointi .
Jos haluat asettaa ajan ja päivämää‐
rän manuaalisesti, poista kohdan
RDS-kellon synkronointi aktivointi.
Aseta aika
Säätääksesi aika-asetukset valitse
Aseta aika .

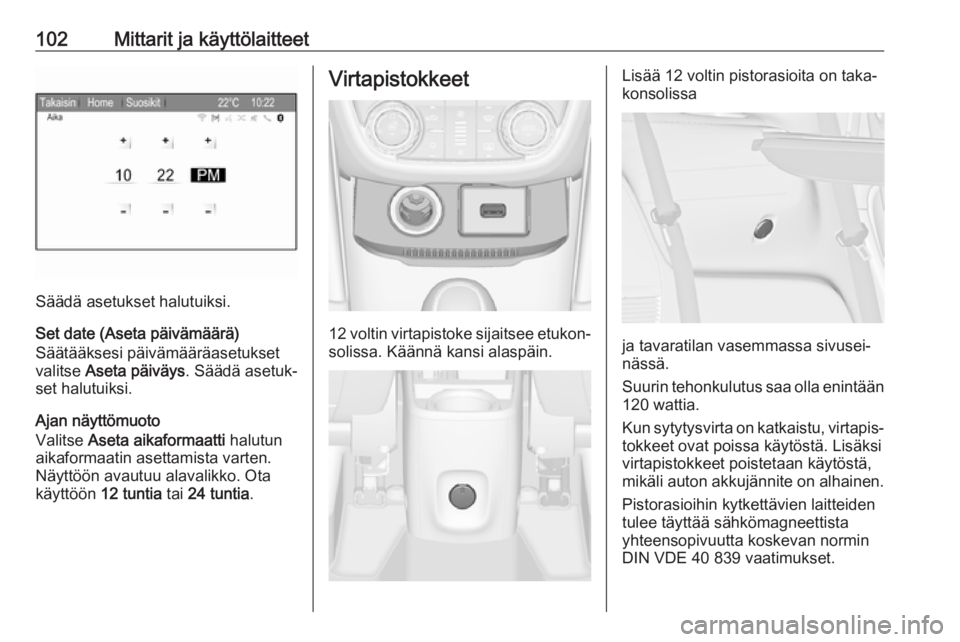

102Mittarit ja käyttölaitteet
Säädä asetukset halutuiksi.
Set date (Aseta päivämäärä)
Säätääksesi päivämääräasetukset valitse Aseta päiväys . Säädä asetuk‐
set halutuiksi.
Ajan näyttömuoto
Valitse Aseta aikaformaatti halutun
aikaformaatin asettamista varten.
Näyttöön avautuu alavalikko. Ota
käyttöön 12 tuntia tai 24 tuntia .
Virtapistokkeet
12 voltin virtapistoke sijaitsee etukon‐
solissa. Käännä kansi alaspäin.
Lisää 12 voltin pistorasioita on taka‐ konsolissa
ja tavaratilan vasemmassa sivusei‐
nässä.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista
yhteensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.

Mittarit ja käyttölaitteet103Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 156.
Savukkeensytytin
Savukkeensytytin sijaitsee etukonso‐
lissa. Käännä kansi alaspäin.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.
TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.
Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo
Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.

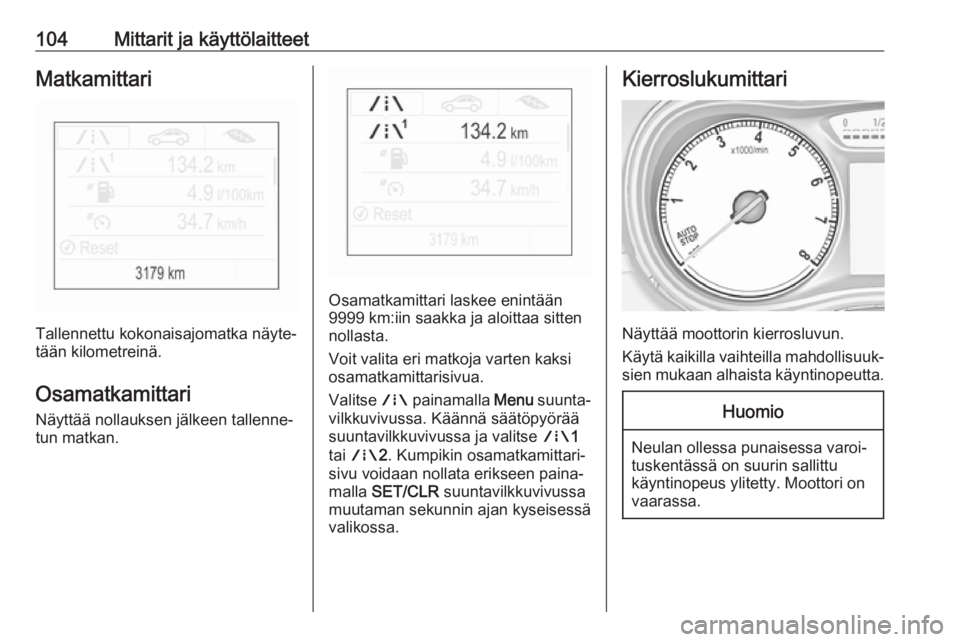

104Mittarit ja käyttölaitteetMatkamittari
Tallennettu kokonaisajomatka näyte‐
tään kilometreinä.
Osamatkamittari Näyttää nollauksen jälkeen tallenne‐
tun matkan.
Osamatkamittari laskee enintään
9999 km:iin saakka ja aloittaa sitten
nollasta.
Voit valita eri matkoja varten kaksi osamatkamittarisivua.
Valitse ; painamalla Menu suunta‐
vilkkuvivussa. Käännä säätöpyörää
suuntavilkkuvivussa ja valitse ;1
tai ; 2. Kumpikin osamatkamittari‐
sivu voidaan nollata erikseen paina‐
malla SET/CLR suuntavilkkuvivussa
muutaman sekunnin ajan kyseisessä valikossa.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.

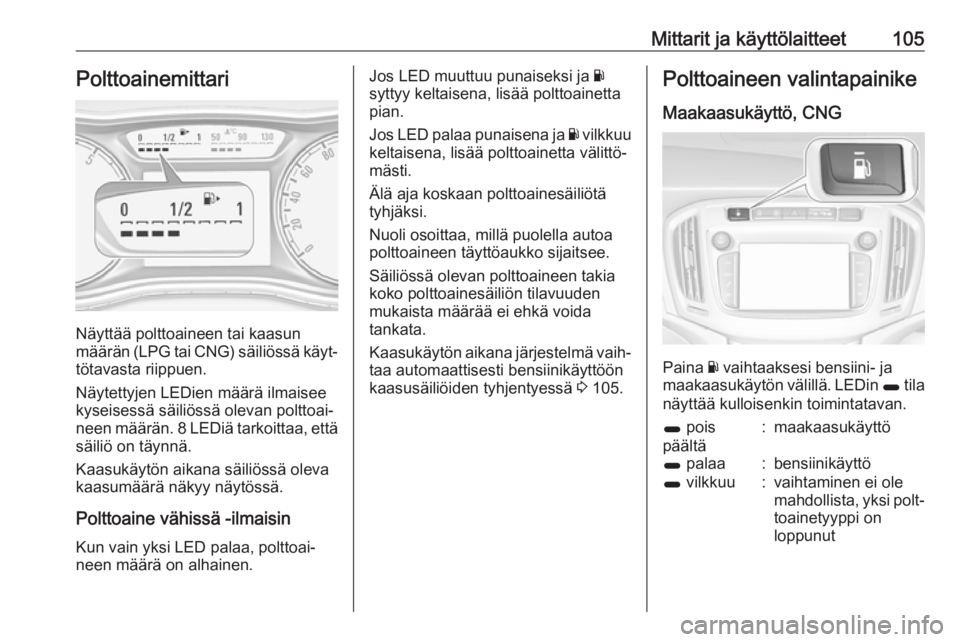

Mittarit ja käyttölaitteet105Polttoainemittari
Näyttää polttoaineen tai kaasun
määrän (LPG tai CNG) säiliössä käyt‐
tötavasta riippuen.
Näytettyjen LEDien määrä ilmaisee
kyseisessä säiliössä olevan polttoai‐
neen määrän. 8 LEDiä tarkoittaa, että
säiliö on täynnä.
Kaasukäytön aikana säiliössä oleva
kaasumäärä näkyy näytössä.
Polttoaine vähissä -ilmaisin
Kun vain yksi LED palaa, polttoai‐
neen määrä on alhainen.
Jos LED muuttuu punaiseksi ja Y
syttyy keltaisena, lisää polttoainetta
pian.
Jos LED palaa punaisena ja Y vilkkuu
keltaisena, lisää polttoainetta välittö‐
mästi.
Älä aja koskaan polttoainesäiliötä tyhjäksi.
Nuoli osoittaa, millä puolella autoa
polttoaineen täyttöaukko sijaitsee.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden
mukaista määrää ei ehkä voida
tankata.
Kaasukäytön aikana järjestelmä vaih‐
taa automaattisesti bensiinikäyttöön
kaasusäiliöiden tyhjentyessä 3 105.Polttoaineen valintapainike
Maakaasukäyttö, CNG
Paina Y vaihtaaksesi bensiini- ja
maakaasukäytön välillä. LEDin 1 tila
näyttää kulloisenkin toimintatavan.
1 pois
päältä:maakaasukäyttö1 palaa:bensiinikäyttö1 vilkkuu:vaihtaminen ei ole
mahdollista, yksi polt‐
toainetyyppi on
loppunut

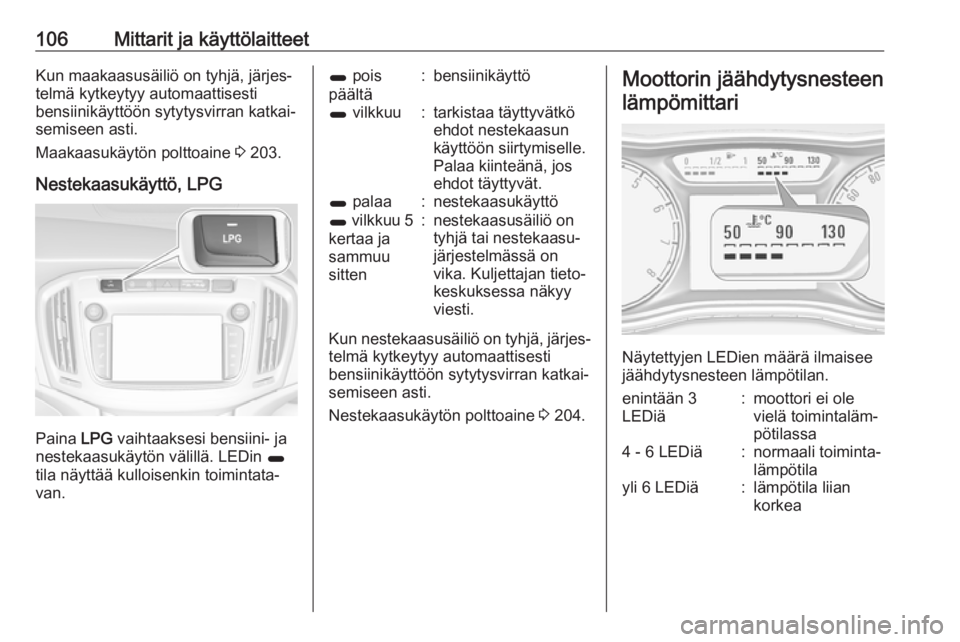

106Mittarit ja käyttölaitteetKun maakaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Maakaasukäytön polttoaine 3 203.
Nestekaasukäyttö, LPG
Paina LPG vaihtaaksesi bensiini- ja
nestekaasukäytön välillä. LEDin 1
tila näyttää kulloisenkin toimintata‐
van.
1 pois
päältä:bensiinikäyttö1 vilkkuu:tarkistaa täyttyvätkö
ehdot nestekaasun
käyttöön siirtymiselle.
Palaa kiinteänä, jos
ehdot täyttyvät.1 palaa:nestekaasukäyttö1 vilkkuu 5
kertaa ja
sammuu
sitten:nestekaasusäiliö on
tyhjä tai nestekaasu‐
järjestelmässä on
vika. Kuljettajan tieto‐
keskuksessa näkyy
viesti.
Kun nestekaasusäiliö on tyhjä, järjes‐ telmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Nestekaasukäytön polttoaine 3 204.
Moottorin jäähdytysnesteen
lämpömittari
Näytettyjen LEDien määrä ilmaisee
jäähdytysnesteen lämpötilan.
enintään 3
LEDiä:moottori ei ole
vielä toimintaläm‐
pötilassa4 - 6 LEDiä:normaali toiminta‐
lämpötilayli 6 LEDiä:lämpötila liian
korkea

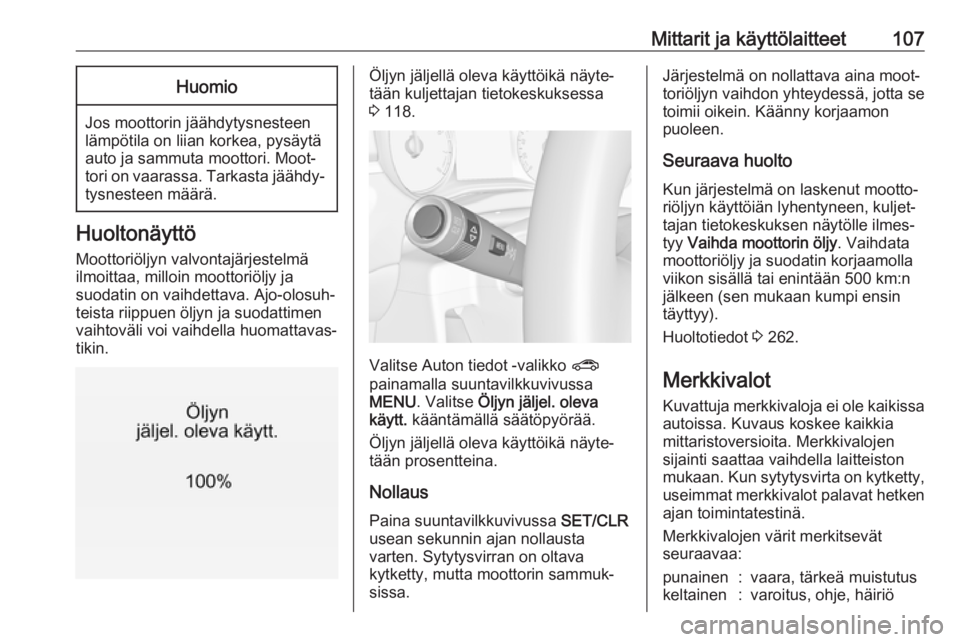

Mittarit ja käyttölaitteet107Huomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä
ilmoittaa, milloin moottoriöljy ja
suodatin on vaihdettava. Ajo-olosuh‐
teista riippuen öljyn ja suodattimen
vaihtoväli voi vaihdella huomattavas‐
tikin.
Öljyn jäljellä oleva käyttöikä näyte‐
tään kuljettajan tietokeskuksessa
3 118.
Valitse Auton tiedot -valikko ?
painamalla suuntavilkkuvivussa
MENU . Valitse Öljyn jäljel. oleva
käytt. kääntämällä säätöpyörää.
Öljyn jäljellä oleva käyttöikä näyte‐
tään prosentteina.
Nollaus Paina suuntavilkkuvivussa SET/CLR
usean sekunnin ajan nollausta
varten. Sytytysvirran on oltava
kytketty, mutta moottorin sammuk‐
sissa.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon
puoleen.
Seuraava huoltoKun järjestelmä on laskenut mootto‐riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksen näytölle ilmes‐
tyy Vaihda moottorin öljy . Vaihdata
moottoriöljy ja suodatin korjaamolla
viikon sisällä tai enintään 500 km:n
jälkeen (sen mukaan kumpi ensin
täyttyy).
Huoltotiedot 3 262.
Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia
mittaristoversioita. Merkkivalojen
sijainti saattaa vaihdella laitteiston
mukaan. Kun sytytysvirta on kytketty,
useimmat merkkivalot palavat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät
seuraavaa:punainen:vaara, tärkeä muistutuskeltainen:varoitus, ohje, häiriö

108Mittarit ja käyttölaitteetvihreä:päällekytkennän vahvis‐
tussininen:päällekytkennän vahvis‐
tusvalkoinen:päällekytkennän vahvis‐
tus
