OPEL ZAFIRA C 2017 Gebruikershandleiding (in Dutch)

Rijden en bediening199waarschuwingssymbolen B als
normaal verlicht aan de betreffende
zijde.
Als de auto wordt gestart, lichten beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
U kunt het systeem activeren of deac‐
tiveren op het Info-Display, Persoon‐
lijke instellingen 3 128.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De detectiezones beginnen bij de
achterbumper en strekken zich ong.
drie meter naar achteren en naar de
zijkanten uit. De zone ligt tussen
ongeveer een halve meter en
twee meter hoog, vanaf de grond.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen, zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.Storing
Het kan soms voorkomen dat het systeem geen signaal afgeeft, bij
natte weersomstandigheden zal dit
vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige
regenval. Instructies voor reinigen
3 264.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver Information Centre. Roep de hulp vaneen werkplaats in bij een permanente
storing.
Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door
middel van een weergave van het
gebied achter de auto.
Het camerabeeld verschijnt op het
Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de
parkeerhulp bevinden, bijv. onder
de bumper of onder de auto,
worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐ matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.

200Rijden en bedieningWerking
De camera is gemonteerd in de
achterklephendel.
Vanwege de hoge positie van de
camera is, bij wijze van leidraad voor
de positie, de achterbumper op het
display zichtbaar.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van een meter die op de
afbeelding zijn geprojecteerd om de
afstand tot de getoonde objecten te
kunnen bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de parkeerhulp
zijn geconstateerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Uitschakelen
De camera wordt uitgeschakeld
wanneer een bepaalde voorwaartse
snelheid wordt overschreden of als
de achteruitversnelling gedurende
ca. 15 seconden niet is ingeschakeld.
De achteruitkijkcamera kan handma‐
tig worden gedeactiveerd in het menu
met Persoonlijke instellingen op het
Info-Display. Selecteer de relevante
instelling in Instellingen.
Persoonlijke instellingen 3 128.

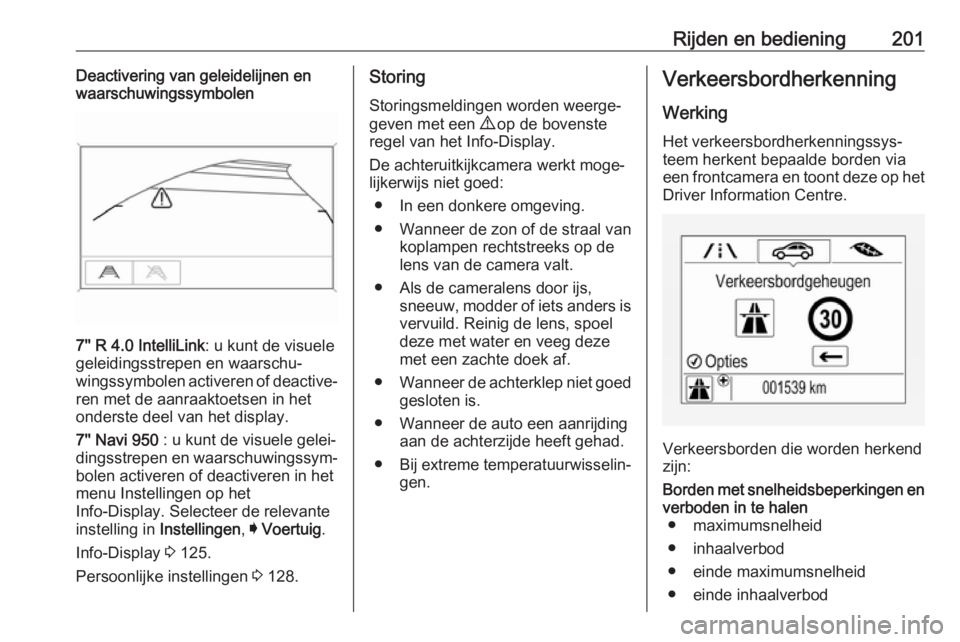

Rijden en bediening201Deactivering van geleidelijnen en
waarschuwingssymbolen
7'' R 4.0 IntelliLink : u kunt de visuele
geleidingsstrepen en waarschu‐
wingssymbolen activeren of deactive‐
ren met de aanraaktoetsen in het
onderste deel van het display.
7'' Navi 950 : u kunt de visuele gelei‐
dingsstrepen en waarschuwingssym‐ bolen activeren of deactiveren in hetmenu Instellingen op het
Info-Display. Selecteer de relevante instelling in Instellingen, I Voertuig .
Info-Display 3 125.
Persoonlijke instellingen 3 128.
Storing
Storingsmeldingen worden weerge‐ geven met een 9 op de bovenste
regel van het Info-Display.
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● Wanneer de zon of de straal van koplampen rechtstreeks op de
lens van de camera valt.
● Als de cameralens door ijs, sneeuw, modder of iets anders isvervuild. Reinig de lens, spoel
deze met water en veeg deze
met een zachte doek af.
● Wanneer de achterklep niet goed
gesloten is.
● Wanneer de auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.Verkeersbordherkenning
Werking
Het verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze op het
Driver Information Centre.
Verkeersborden die worden herkend
zijn:
Borden met snelheidsbeperkingen en verboden in te halen ● maximumsnelheid
● inhaalverbod
● einde maximumsnelheid
● einde inhaalverbod

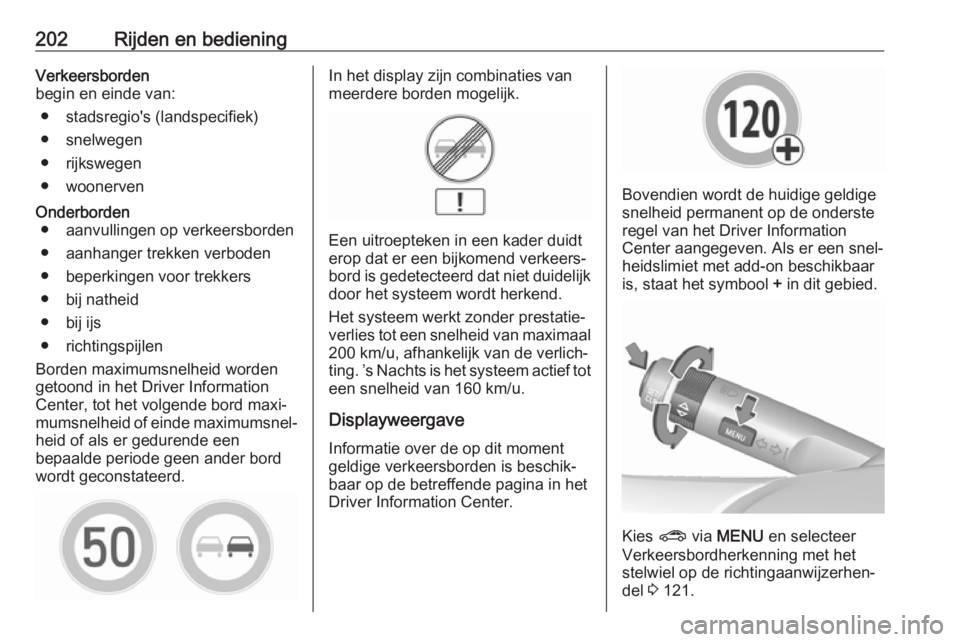

202Rijden en bedieningVerkeersborden
begin en einde van:
● stadsregio's (landspecifiek)
● snelwegen
● rijkswegen
● woonervenOnderborden ● aanvullingen op verkeersborden
● aanhanger trekken verboden
● beperkingen voor trekkers
● bij natheid
● bij ijs
● richtingspijlen
Borden maximumsnelheid worden getoond in het Driver Information
Center, tot het volgende bord maxi‐
mumsnelheid of einde maximumsnel‐ heid of als er gedurende een
bepaalde periode geen ander bord wordt geconstateerd.In het display zijn combinaties van
meerdere borden mogelijk.
Een uitroepteken in een kader duidt
erop dat er een bijkomend verkeers‐
bord is gedetecteerd dat niet duidelijk
door het systeem wordt herkend.
Het systeem werkt zonder prestatie‐
verlies tot een snelheid van maximaal 200 km/u, afhankelijk van de verlich‐
ting. ’s Nachts is het systeem actief tot een snelheid van 160 km/u.
Displayweergave
Informatie over de op dit moment
geldige verkeersborden is beschik‐ baar op de betreffende pagina in hetDriver Information Center.
Bovendien wordt de huidige geldige
snelheid permanent op de onderste
regel van het Driver Information
Center aangegeven. Als er een snel‐
heidslimiet met add-on beschikbaar
is, staat het symbool + in dit gebied.
Kies ? via MENU en selecteer
Verkeersbordherkenning met het
stelwiel op de richtingaanwijzerhen‐
del 3 121.

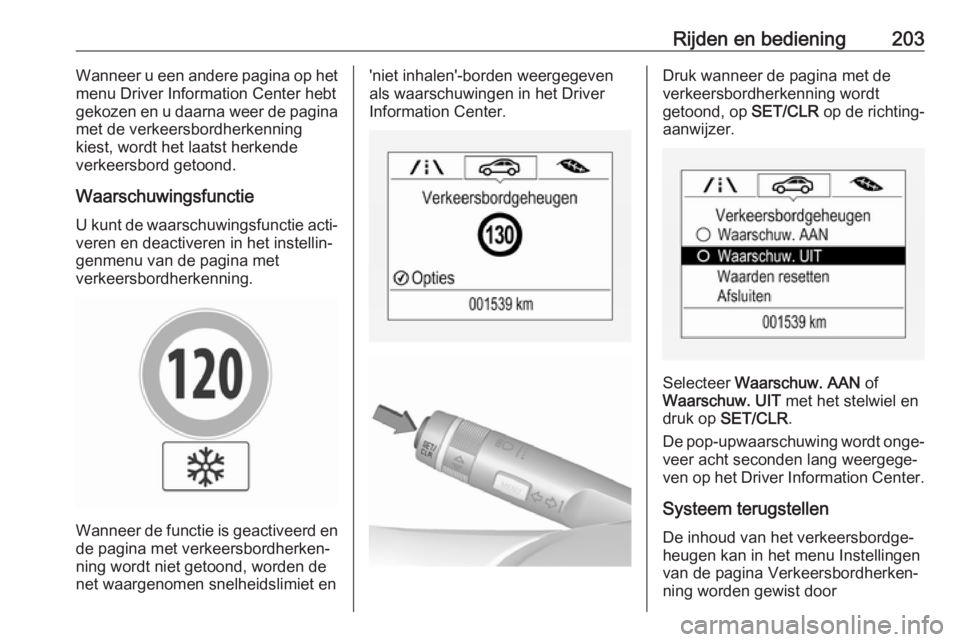

Rijden en bediening203Wanneer u een andere pagina op het
menu Driver Information Center hebt
gekozen en u daarna weer de pagina met de verkeersbordherkenning
kiest, wordt het laatst herkende
verkeersbord getoond.
Waarschuwingsfunctie U kunt de waarschuwingsfunctie acti‐veren en deactiveren in het instellin‐
genmenu van de pagina met
verkeersbordherkenning.
Wanneer de functie is geactiveerd en de pagina met verkeersbordherken‐
ning wordt niet getoond, worden de
net waargenomen snelheidslimiet en
'niet inhalen'-borden weergegeven
als waarschuwingen in het Driver
Information Center.Druk wanneer de pagina met de
verkeersbordherkenning wordt
getoond, op SET/CLR op de richting‐
aanwijzer.
Selecteer Waarschuw. AAN of
Waarschuw. UIT met het stelwiel en
druk op SET/CLR .
De pop-upwaarschuwing wordt onge‐
veer acht seconden lang weergege‐
ven op het Driver Information Center.
Systeem terugstellen De inhoud van het verkeersbordge‐
heugen kan in het menu Instellingen
van de pagina Verkeersbordherken‐
ning worden gewist door

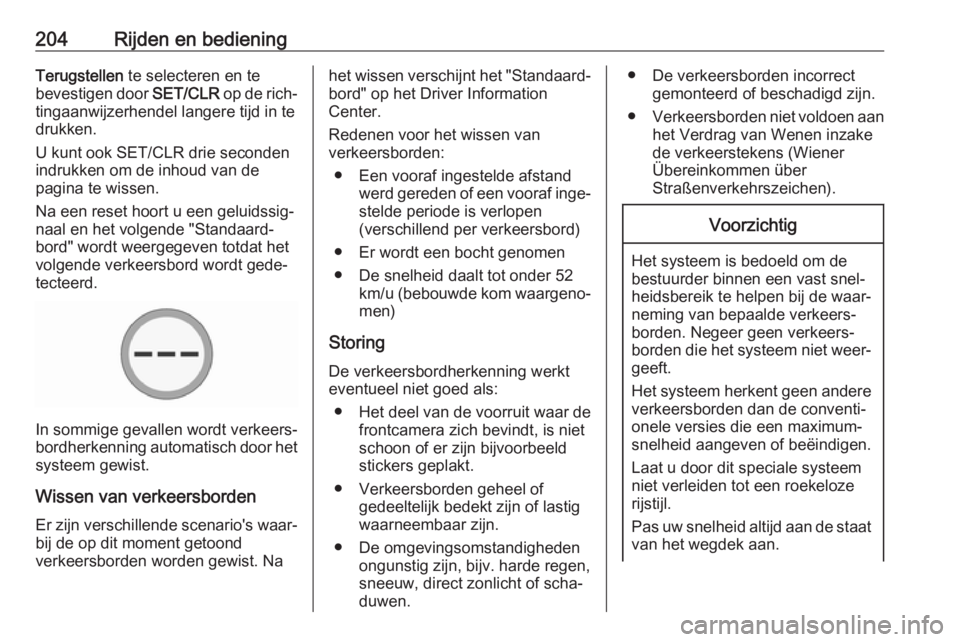

204Rijden en bedieningTerugstellen te selecteren en te
bevestigen door SET/CLR op de rich‐
tingaanwijzerhendel langere tijd in te
drukken.
U kunt ook SET/CLR drie seconden
indrukken om de inhoud van de
pagina te wissen.
Na een reset hoort u een geluidssig‐
naal en het volgende "Standaard‐
bord" wordt weergegeven totdat het
volgende verkeersbord wordt gede‐ tecteerd.
In sommige gevallen wordt verkeers‐
bordherkenning automatisch door het
systeem gewist.
Wissen van verkeersborden
Er zijn verschillende scenario's waar‐
bij de op dit moment getoond
verkeersborden worden gewist. Na
het wissen verschijnt het "Standaard‐ bord" op het Driver Information
Center.
Redenen voor het wissen van
verkeersborden:
● Een vooraf ingestelde afstand werd gereden of een vooraf inge‐
stelde periode is verlopen
(verschillend per verkeersbord)
● Er wordt een bocht genomen
● De snelheid daalt tot onder 52 km/u (bebouwde kom waargeno‐men)
Storing
De verkeersbordherkenning werkt
eventueel niet goed als:
● Het deel van de voorruit waar de frontcamera zich bevindt, is nietschoon of er zijn bijvoorbeeld
stickers geplakt.
● Verkeersborden geheel of gedeeltelijk bedekt zijn of lastig
waarneembaar zijn.
● De omgevingsomstandigheden ongunstig zijn, bijv. harde regen,
sneeuw, direct zonlicht of scha‐
duwen.● De verkeersborden incorrect gemonteerd of beschadigd zijn.
● Verkeersborden niet voldoen aan
het Verdrag van Wenen inzake
de verkeerstekens (Wiener
Übereinkommen über
Straßenverkehrszeichen).Voorzichtig
Het systeem is bedoeld om de bestuurder binnen een vast snel‐
heidsbereik te helpen bij de waar‐
neming van bepaalde verkeers‐
borden. Negeer geen verkeers‐
borden die het systeem niet weer‐ geeft.
Het systeem herkent geen andere
verkeersborden dan de conventi‐
onele versies die een maximum‐
snelheid aangeven of beëindigen.
Laat u door dit speciale systeem
niet verleiden tot een roekeloze
rijstijl.
Pas uw snelheid altijd aan de staat van het wegdek aan.

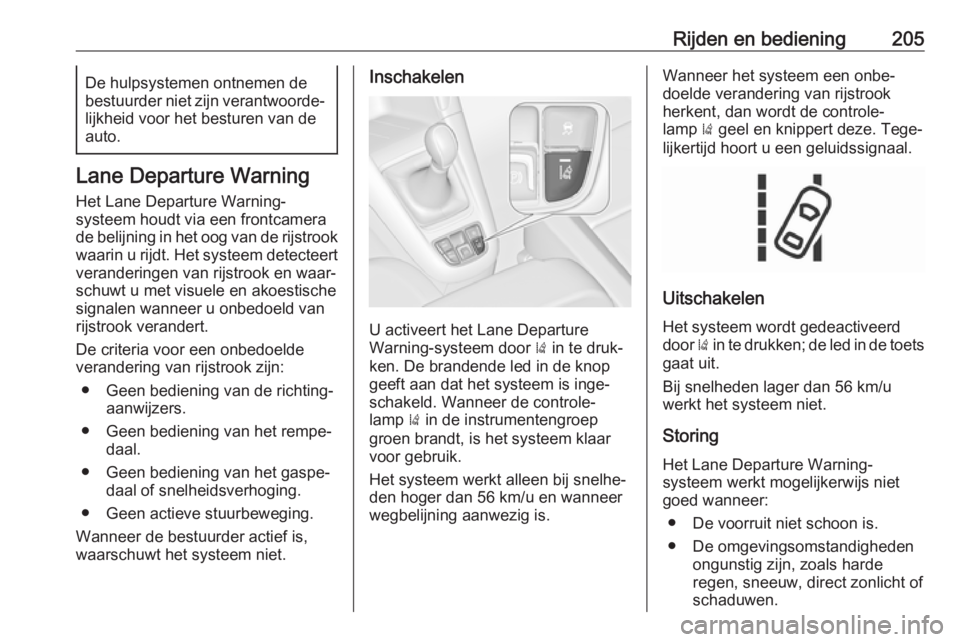

Rijden en bediening205De hulpsystemen ontnemen de
bestuurder niet zijn verantwoorde‐
lijkheid voor het besturen van de
auto.
Lane Departure Warning
Het Lane Departure Warning-
systeem houdt via een frontcamera
de belijning in het oog van de rijstrook
waarin u rijdt. Het systeem detecteert veranderingen van rijstrook en waar‐
schuwt u met visuele en akoestische signalen wanneer u onbedoeld van
rijstrook verandert.
De criteria voor een onbedoelde
verandering van rijstrook zijn:
● Geen bediening van de richting‐ aanwijzers.
● Geen bediening van het rempe‐ daal.
● Geen bediening van het gaspe‐ daal of snelheidsverhoging.
● Geen actieve stuurbeweging.
Wanneer de bestuurder actief is,
waarschuwt het systeem niet.
Inschakelen
U activeert het Lane Departure
Warning-systeem door ) in te druk‐
ken. De brandende led in de knop
geeft aan dat het systeem is inge‐
schakeld. Wanneer de controle‐
lamp ) in de instrumentengroep
groen brandt, is het systeem klaar
voor gebruik.
Het systeem werkt alleen bij snelhe‐
den hoger dan 56 km/u en wanneer
wegbelijning aanwezig is.
Wanneer het systeem een onbe‐
doelde verandering van rijstrook
herkent, dan wordt de controle‐
lamp ) geel en knippert deze. Tege‐
lijkertijd hoort u een geluidssignaal.
Uitschakelen
Het systeem wordt gedeactiveerd
door ) in te drukken; de led in de toets
gaat uit.
Bij snelheden lager dan 56 km/u
werkt het systeem niet.
Storing
Het Lane Departure Warning-
systeem werkt mogelijkerwijs niet
goed wanneer:
● De voorruit niet schoon is.
● De omgevingsomstandigheden ongunstig zijn, zoals harde
regen, sneeuw, direct zonlicht of
schaduwen.

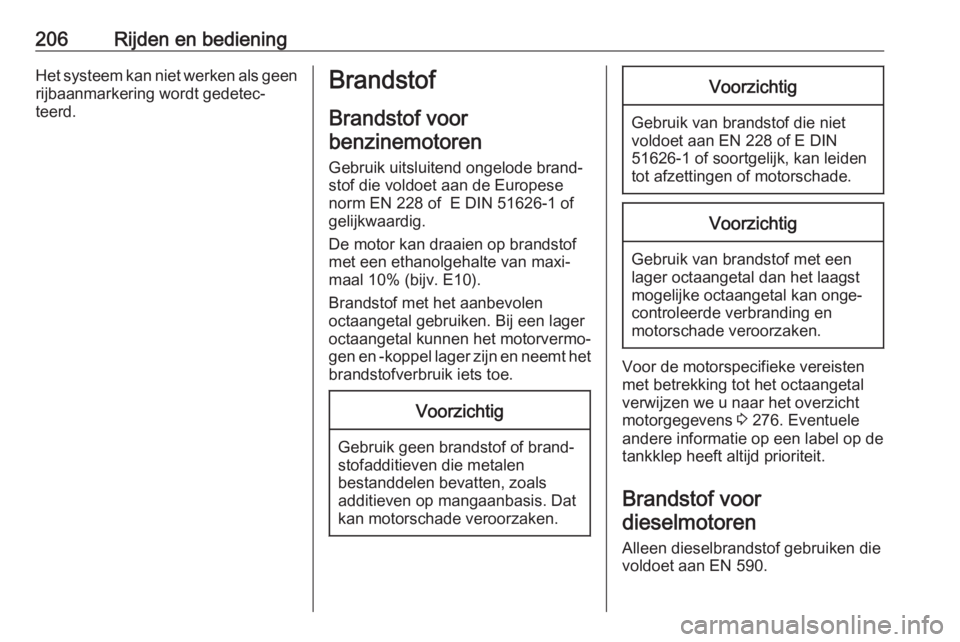

206Rijden en bedieningHet systeem kan niet werken als geenrijbaanmarkering wordt gedetec‐
teerd.Brandstof
Brandstof voorbenzinemotoren
Gebruik uitsluitend ongelode brand‐
stof die voldoet aan de Europese
norm EN 228 of E DIN 51626-1 of
gelijkwaardig.
De motor kan draaien op brandstof
met een ethanolgehalte van maxi‐
maal 10% (bijv. E10).
Brandstof met het aanbevolen
octaangetal gebruiken. Bij een lager
octaangetal kunnen het motorvermo‐
gen en -koppel lager zijn en neemt het brandstofverbruik iets toe.Voorzichtig
Gebruik geen brandstof of brand‐
stofadditieven die metalen
bestanddelen bevatten, zoals
additieven op mangaanbasis. Dat
kan motorschade veroorzaken.
Voorzichtig
Gebruik van brandstof die niet
voldoet aan EN 228 of E DIN
51626-1 of soortgelijk, kan leiden
tot afzettingen of motorschade.
Voorzichtig
Gebruik van brandstof met een
lager octaangetal dan het laagst
mogelijke octaangetal kan onge‐
controleerde verbranding en
motorschade veroorzaken.
Voor de motorspecifieke vereisten
met betrekking tot het octaangetal
verwijzen we u naar het overzicht
motorgegevens 3 276. Eventuele
andere informatie op een label op de
tankklep heeft altijd prioriteit.
Brandstof voor dieselmotoren
Alleen dieselbrandstof gebruiken die
voldoet aan EN 590.

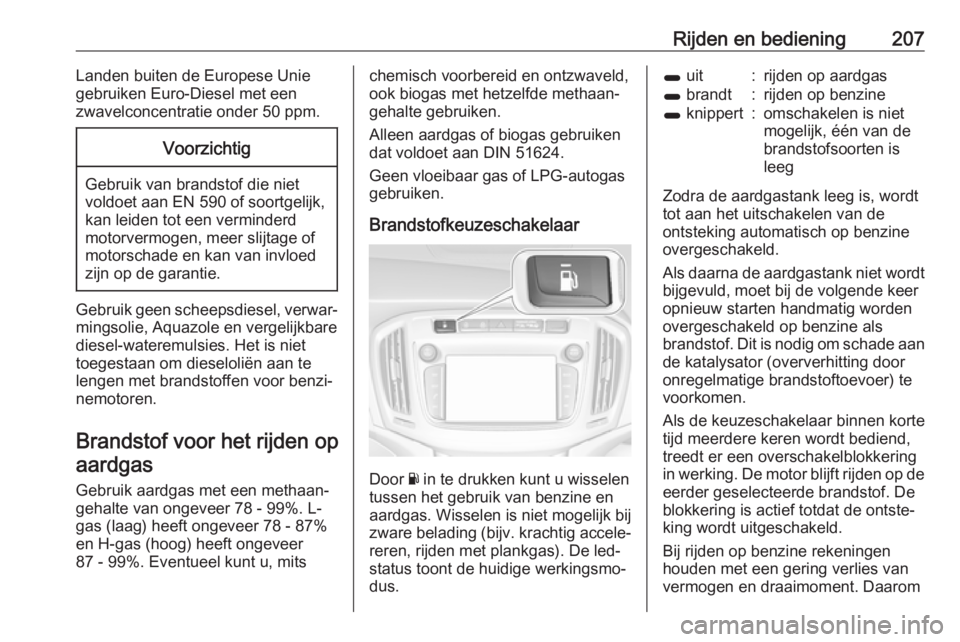

Rijden en bediening207Landen buiten de Europese Unie
gebruiken Euro-Diesel met een
zwavelconcentratie onder 50 ppm.Voorzichtig
Gebruik van brandstof die niet
voldoet aan EN 590 of soortgelijk,
kan leiden tot een verminderd
motorvermogen, meer slijtage of motorschade en kan van invloed
zijn op de garantie.
Gebruik geen scheepsdiesel, verwar‐
mingsolie, Aquazole en vergelijkbare
diesel-wateremulsies. Het is niet
toegestaan om dieseloliën aan te
lengen met brandstoffen voor benzi‐ nemotoren.
Brandstof voor het rijden opaardgas
Gebruik aardgas met een methaan‐
gehalte van ongeveer 78 - 99%. L-
gas (laag) heeft ongeveer 78 - 87%
en H-gas (hoog) heeft ongeveer
87 - 99%. Eventueel kunt u, mits
chemisch voorbereid en ontzwaveld,
ook biogas met hetzelfde methaan‐
gehalte gebruiken.
Alleen aardgas of biogas gebruiken
dat voldoet aan DIN 51624.
Geen vloeibaar gas of LPG-autogas
gebruiken.
Brandstofkeuzeschakelaar
Door Y in te drukken kunt u wisselen
tussen het gebruik van benzine en
aardgas. Wisselen is niet mogelijk bij
zware belading (bijv. krachtig accele‐ reren, rijden met plankgas). De led-
status toont de huidige werkingsmo‐ dus.
1 uit:rijden op aardgas1 brandt:rijden op benzine1 knippert:omschakelen is niet
mogelijk, één van de
brandstofsoorten is
leeg
Zodra de aardgastank leeg is, wordt
tot aan het uitschakelen van de
ontsteking automatisch op benzine
overgeschakeld.
Als daarna de aardgastank niet wordt
bijgevuld, moet bij de volgende keer
opnieuw starten handmatig worden
overgeschakeld op benzine als
brandstof. Dit is nodig om schade aan
de katalysator (oververhitting door
onregelmatige brandstoftoevoer) te
voorkomen.
Als de keuzeschakelaar binnen korte
tijd meerdere keren wordt bediend,
treedt er een overschakelblokkering
in werking. De motor blijft rijden op de
eerder geselecteerde brandstof. De
blokkering is actief totdat de ontste‐ king wordt uitgeschakeld.
Bij rijden op benzine rekeningen
houden met een gering verlies van
vermogen en draaimoment. Daarom

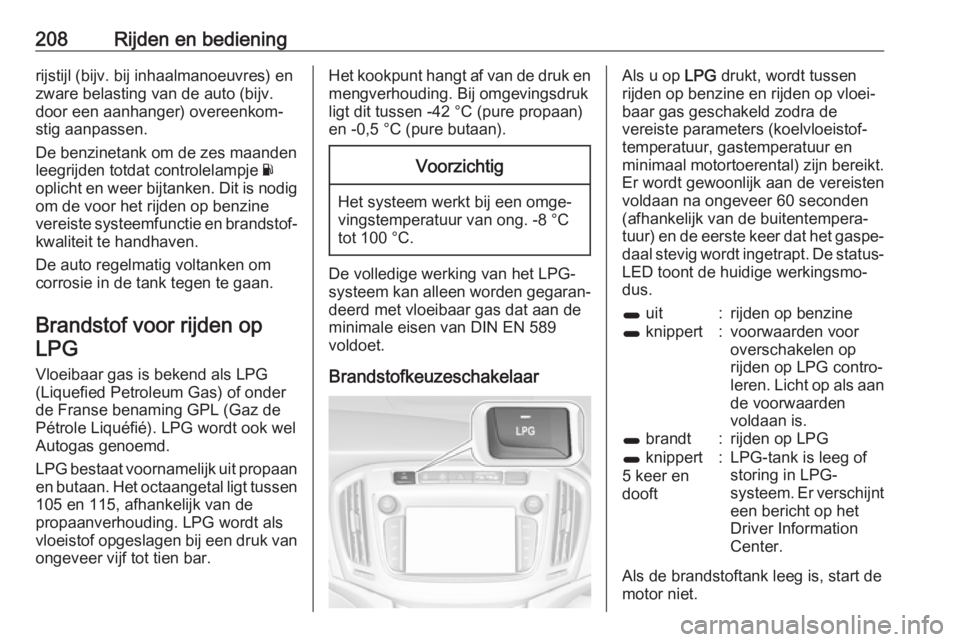

208Rijden en bedieningrijstijl (bijv. bij inhaalmanoeuvres) enzware belasting van de auto (bijv.
door een aanhanger) overeenkom‐
stig aanpassen.
De benzinetank om de zes maanden
leegrijden totdat controlelampje Y
oplicht en weer bijtanken. Dit is nodig
om de voor het rijden op benzine
vereiste systeemfunctie en brandstof‐ kwaliteit te handhaven.
De auto regelmatig voltanken om corrosie in de tank tegen te gaan.
Brandstof voor rijden op LPG
Vloeibaar gas is bekend als LPG
(Liquefied Petroleum Gas) of onder
de Franse benaming GPL (Gaz de
Pétrole Liquéfié). LPG wordt ook wel
Autogas genoemd.
LPG bestaat voornamelijk uit propaan
en butaan. Het octaangetal ligt tussen 105 en 115, afhankelijk van de
propaanverhouding. LPG wordt als
vloeistof opgeslagen bij een druk van ongeveer vijf tot tien bar.Het kookpunt hangt af van de druk en
mengverhouding. Bij omgevingsdruk
ligt dit tussen -42 °C (pure propaan)
en -0,5 °C (pure butaan).Voorzichtig
Het systeem werkt bij een omge‐
vingstemperatuur van ong. -8 °C
tot 100 °C.
De volledige werking van het LPG-
systeem kan alleen worden gegaran‐ deerd met vloeibaar gas dat aan de
minimale eisen van DIN EN 589
voldoet.
Brandstofkeuzeschakelaar
Als u op LPG drukt, wordt tussen
rijden op benzine en rijden op vloei‐
baar gas geschakeld zodra de
vereiste parameters (koelvloeistof‐
temperatuur, gastemperatuur en
minimaal motortoerental) zijn bereikt.
Er wordt gewoonlijk aan de vereisten
voldaan na ongeveer 60 seconden
(afhankelijk van de buitentempera‐
tuur) en de eerste keer dat het gaspe‐
daal stevig wordt ingetrapt. De status-
LED toont de huidige werkingsmo‐
dus.1 uit:rijden op benzine1 knippert:voorwaarden voor
overschakelen op
rijden op LPG contro‐
leren. Licht op als aan de voorwaarden
voldaan is.1 brandt:rijden op LPG1 knippert
5 keer en
dooft:LPG-tank is leeg of
storing in LPG-
systeem. Er verschijnt
een bericht op het
Driver Information
Center.
Als de brandstoftank leeg is, start de
motor niet.
