OPEL ZAFIRA C 2017 Gebruikershandleiding (in Dutch)

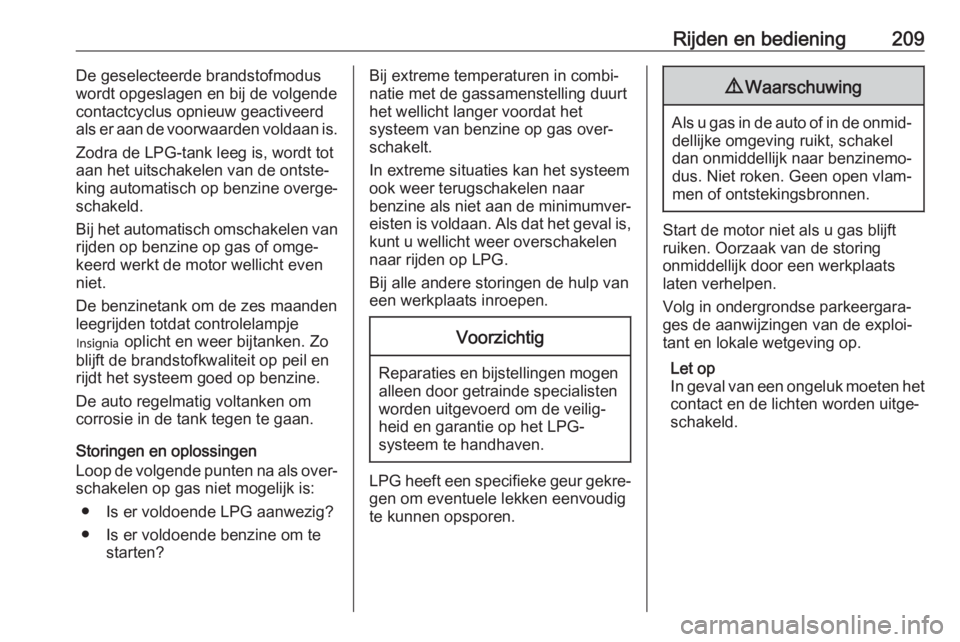

Rijden en bediening209De geselecteerde brandstofmodus
wordt opgeslagen en bij de volgende
contactcyclus opnieuw geactiveerd
als er aan de voorwaarden voldaan is.
Zodra de LPG-tank leeg is, wordt tot
aan het uitschakelen van de ontste‐
king automatisch op benzine overge‐
schakeld.
Bij het automatisch omschakelen van rijden op benzine op gas of omge‐
keerd werkt de motor wellicht even
niet.
De benzinetank om de zes maanden leegrijden totdat controlelampje
I oplicht en weer bijtanken. Zo
blijft de brandstofkwaliteit op peil en rijdt het systeem goed op benzine.
De auto regelmatig voltanken omcorrosie in de tank tegen te gaan.
Storingen en oplossingen
Loop de volgende punten na als over‐ schakelen op gas niet mogelijk is:
● Is er voldoende LPG aanwezig?
● Is er voldoende benzine om te starten?Bij extreme temperaturen in combi‐
natie met de gassamenstelling duurt
het wellicht langer voordat het
systeem van benzine op gas over‐
schakelt.
In extreme situaties kan het systeem ook weer terugschakelen naar
benzine als niet aan de minimumver‐
eisten is voldaan. Als dat het geval is,
kunt u wellicht weer overschakelen
naar rijden op LPG.
Bij alle andere storingen de hulp van
een werkplaats inroepen.Voorzichtig
Reparaties en bijstellingen mogen alleen door getrainde specialisten
worden uitgevoerd om de veilig‐
heid en garantie op het LPG-
systeem te handhaven.
LPG heeft een specifieke geur gekre‐
gen om eventuele lekken eenvoudig
te kunnen opsporen.
9 Waarschuwing
Als u gas in de auto of in de onmid‐
dellijke omgeving ruikt, schakel
dan onmiddellijk naar benzinemo‐
dus. Niet roken. Geen open vlam‐ men of ontstekingsbronnen.
Start de motor niet als u gas blijft
ruiken. Oorzaak van de storing
onmiddellijk door een werkplaats
laten verhelpen.
Volg in ondergrondse parkeergara‐
ges de aanwijzingen van de exploi‐
tant en lokale wetgeving op.
Let op
In geval van een ongeluk moeten het contact en de lichten worden uitge‐
schakeld.

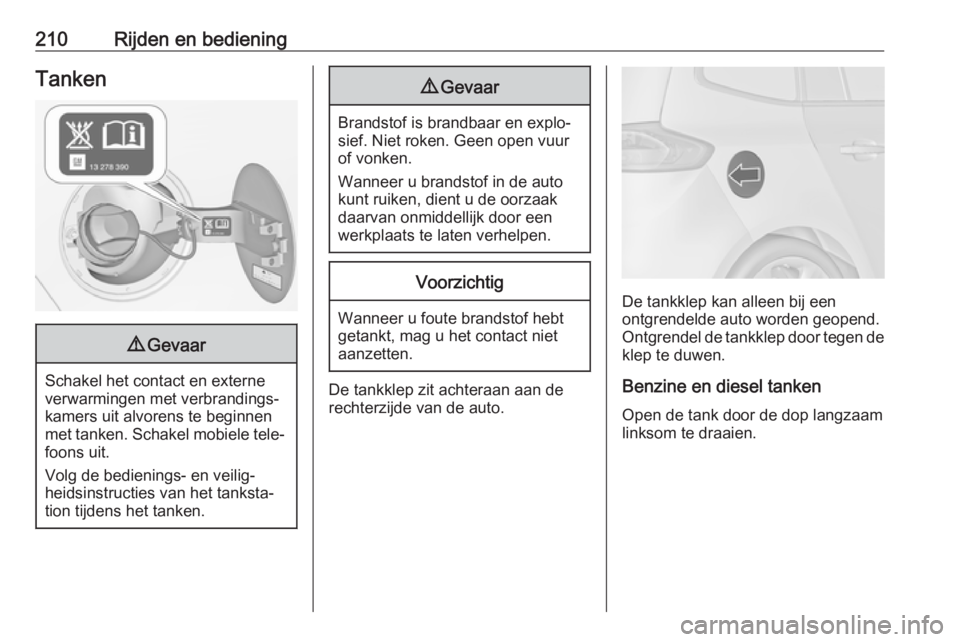

210Rijden en bedieningTanken9Gevaar
Schakel het contact en externe
verwarmingen met verbrandings‐ kamers uit alvorens te beginnenmet tanken. Schakel mobiele tele‐ foons uit.
Volg de bedienings- en veilig‐
heidsinstructies van het tanksta‐
tion tijdens het tanken.
9 Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
De tankklep zit achteraan aan de
rechterzijde van de auto.
De tankklep kan alleen bij een
ontgrendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.
Benzine en diesel tanken
Open de tank door de dop langzaam
linksom te draaien.

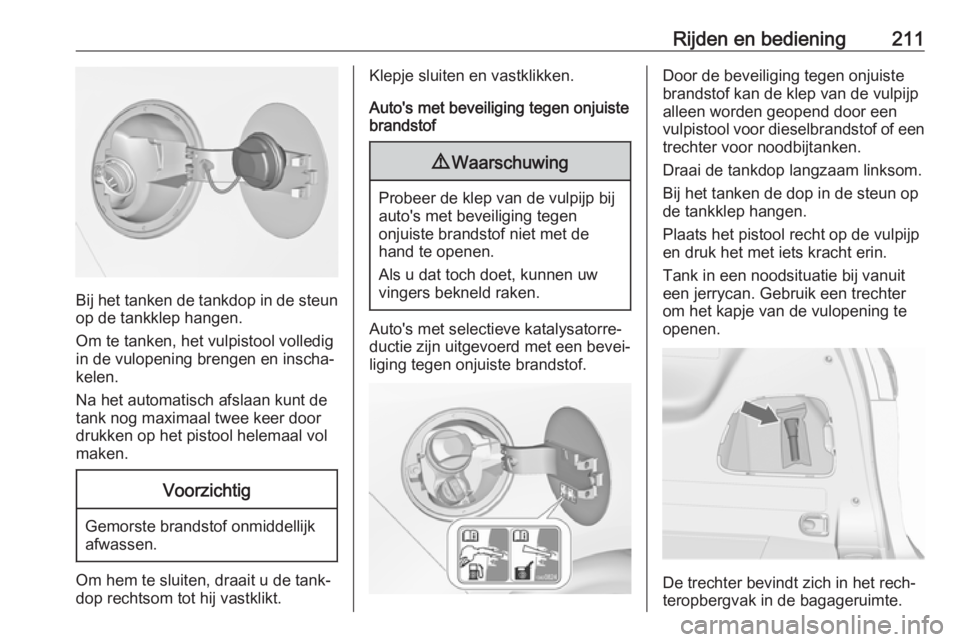

Rijden en bediening211
Bij het tanken de tankdop in de steunop de tankklep hangen.
Om te tanken, het vulpistool volledig
in de vulopening brengen en inscha‐
kelen.
Na het automatisch afslaan kunt de
tank nog maximaal twee keer door
drukken op het pistool helemaal vol
maken.
Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
Om hem te sluiten, draait u de tank‐
dop rechtsom tot hij vastklikt.
Klepje sluiten en vastklikken.
Auto's met beveiliging tegen onjuiste
brandstof9 Waarschuwing
Probeer de klep van de vulpijp bij
auto's met beveiliging tegen
onjuiste brandstof niet met de
hand te openen.
Als u dat toch doet, kunnen uw
vingers bekneld raken.
Auto's met selectieve katalysatorre‐
ductie zijn uitgevoerd met een bevei‐
liging tegen onjuiste brandstof.
Door de beveiliging tegen onjuiste
brandstof kan de klep van de vulpijp
alleen worden geopend door een
vulpistool voor dieselbrandstof of een
trechter voor noodbijtanken.
Draai de tankdop langzaam linksom.
Bij het tanken de dop in de steun op
de tankklep hangen.
Plaats het pistool recht op de vulpijp
en druk het met iets kracht erin.
Tank in een noodsituatie bij vanuit
een jerrycan. Gebruik een trechter
om het kapje van de vulopening te
openen.
De trechter bevindt zich in het rech‐
teropbergvak in de bagageruimte.

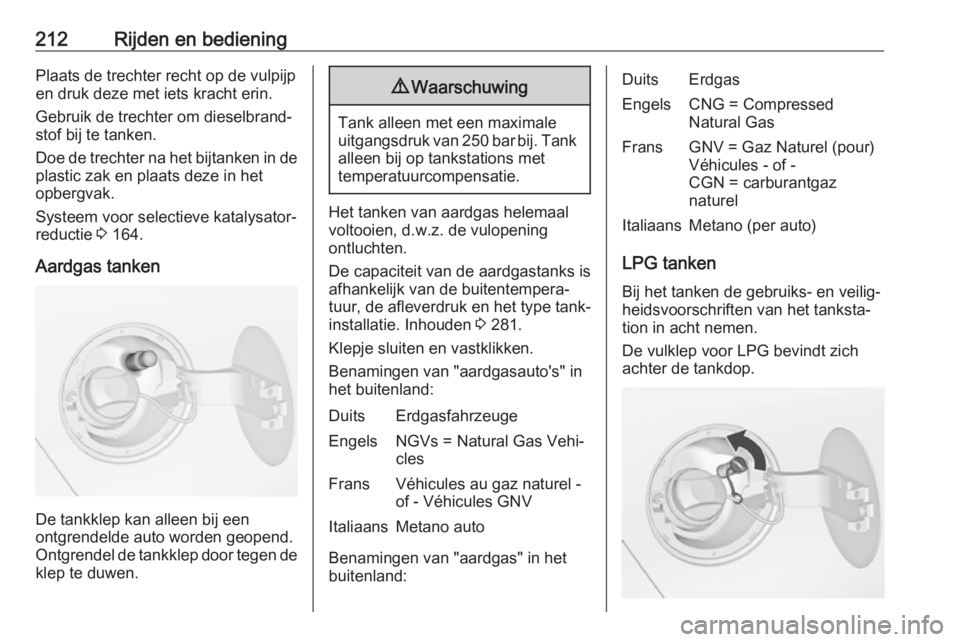

212Rijden en bedieningPlaats de trechter recht op de vulpijpen druk deze met iets kracht erin.
Gebruik de trechter om dieselbrand‐
stof bij te tanken.
Doe de trechter na het bijtanken in de plastic zak en plaats deze in het
opbergvak.
Systeem voor selectieve katalysator‐
reductie 3 164.
Aardgas tanken
De tankklep kan alleen bij een
ontgrendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.
9 Waarschuwing
Tank alleen met een maximale
uitgangsdruk van 250 bar bij. Tank alleen bij op tankstations met
temperatuurcompensatie.
Het tanken van aardgas helemaal
voltooien, d.w.z. de vulopening
ontluchten.
De capaciteit van de aardgastanks is
afhankelijk van de buitentempera‐
tuur, de afleverdruk en het type tank‐
installatie. Inhouden 3 281.
Klepje sluiten en vastklikken.
Benamingen van "aardgasauto's" in
het buitenland:
DuitsErdgasfahrzeugeEngelsNGVs = Natural Gas Vehi‐
clesFransVéhicules au gaz naturel - of - Véhicules GNVItaliaansMetano auto
Benamingen van "aardgas" in het
buitenland:
DuitsErdgasEngelsCNG = Compressed
Natural GasFransGNV = Gaz Naturel (pour)
Véhicules - of -
CGN = carburantgaz
naturelItaliaansMetano (per auto)
LPG tanken
Bij het tanken de gebruiks- en veilig‐
heidsvoorschriften van het tanksta‐
tion in acht nemen.
De vulklep voor LPG bevindt zich achter de tankdop.

Rijden en bediening213Schroef de tankdop van de vulpijp.
Schroef de vereiste adapter handvastop de vulpijp.
ACME-adapter: Schroef de moer van
het vulmondstuk op de adapter. Druk de vergrendelhefboom op het
vulmondstuk omlaag.
DISH-vulpijp: Plaats het vulmondstuk
in de adapter. Druk de vergrendelhef‐ boom op het vulmondstuk omlaag.
Bajonetvulpijp: Plaats het vulmond‐
stuk op de adapter en draai deze een kwartslag rechts- of linksom. Trek de
vergrendelhefboom van het vulmond‐
stuk geheel omhoog.
EURO-vulpijp: Druk het vulmondstuk
op de adapter totdat het vastklikt.
Druk op de knop van de pomp voor
vloeibaar gas. Het vulsysteem stopt
of begint langzaam te lopen wanneer 80 % van het tankvolume is bereikt
(maximaal vulpeil).
Laat de knop op het vulsysteem los
om het bijtanken te stoppen. Ontgren‐
del de vergrendelhefboom en verwij‐
der het vulmondstuk. Een kleine
hoeveelheid vloeibaar gas kan
ontsnappen.
Verwijder de adapter en leg deze in
de auto.Breng de tankdop aan, opdat er geen vreemde voorwerpen in de vulope‐
ning en het systeem komen.9 Waarschuwing
Vanwege het ontwerp van het
systeem is het ontsnappen van
vloeibaar gas na het vrijgeven van de vergrendelingshendel onver‐
mijdelijk. Niet inademen.
9 Waarschuwing
Omwille van de veiligheid mag de
LPG-tank maar tot 80% worden
gevuld.
De combiklep op de LPG-tank
beperkt de vulhoeveelheid automa‐
tisch. Bij meer bijtanken raden wij aan
de auto niet in de zon te zetten totdat het overschot verbruikt is.

214Rijden en bedieningVuladapter
Aangezien vulsystemen niet gestan‐
daardiseerd zijn, hebt u verschillende adapters nodig. Deze zijn verkrijg‐
baar bij Opel Partners en Opel
Service Partners.
ACME-adapter: België, Duitsland,
Ierland, Luxemburg, Zwitserland
Bajonetadapter: Nederland, Noorwe‐
gen, Spanje, Verenigd Koninkrijk
EURO-adapter: Spanje
DISH-adapter: Oostenrijk, Bosnië-
Herzegovina, Bulgarije, Kroatië, Tsje‐
chische Republiek, Denemarken,
Estland, Frankrijk, Griekenland,
Hongarije, Italië, Letland, Litouwen,
Macedonië, Polen, Portugal, Roeme‐
nië, Servië, Slowakije, Slovenië,
Zweden, Zwitserland, Turkije,
Oekraïne,
Tankdop Gebruik uitsluitend originele tankdop‐pen. Auto’s met een dieselmotor
hebben een speciale tankdop.

Rijden en bediening215Brandstofverbruik -
CO 2-uitstoot
Benzine- en dieselmotoren
Het brandstofverbruik (gecombi‐
neerd) van de Opel Zafira ligt binnen
een bereik van 9,2 tot 4,9 l/100 km.
De CO 2-emissie (gecombineerd) ligt
binnen een bereik van 182 tot
129 g/km.
Raadpleeg voor de waarden die
specifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij uw voertuig werd geleverd of de
andere nationale autopapieren.
Aardgasmotoren Het gasverbruik (gecombineerd) van
het model Opel Zafira 4,7 kg/100 km .
De CO 2-emissiewaarde (gecombi‐
neerd) is 129 g/km.
Raadpleeg voor de waarden die
specifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij uw voertuig werd geleverd of de
andere nationale autopapieren.Algemene informatie
Het officiële brandstofverbruik en de
specifieke cijfers voor de CO 2-emis‐
sie zoals vermeld zijn conform het
EU-basismodel met standaarduitrus‐
ting.
De gegevens inzake brandstofver‐
bruik en CO 2-emissie worden
bepaald conform de richtlijn
R (EG) nr. 715/2007 (in de meest
recente redactie), met het oog op het
rijklaar voertuiggewicht, zoals vastge‐
legd in de richtlijn.
De cijfers dienen uitsluitend ter verge‐ lijking van de diverse modelvarianten
en bieden geen garantie voor het
werkelijke brandstofverbruik van een
specifiek model. De vermelde cijfers
voor het verbruik en de CO 2-emissie
kunnen door accessoires iets hoger
uitvallen. Het brandstofverbruik hangt
bovendien af van de persoonlijke
rijstijl, de staat van het wegdek en de verkeersomstandigheden.
Aardgas
De brandstofverbruikswaarden
werden verkregen bij gebruik van de
referentiebrandstof G20 (methaange‐halte 99 - 100 mol%) onder de voor‐
geschreven rijomstandigheden. Bij
het rijden op aardgas met een lager
methaangehalte kan het brandstofge‐
bruik van de aangegeven waarden
afwijken.

216Rijden en bedieningTrekhaak
Algemene informatie Alleen een trekhaak gebruiken die
voor uw auto is goedgekeurd. Voor
auto's die op aardgas rijden is speci‐
ale sleepapparatuur nodig.
Het inbouwen van een trekhaak door
een werkplaats laten uitvoeren. Zo
nodig wijzigingen in de auto aanbren‐
gen, zoals in het koelsysteem, de
hitteschilden of andere uitrusting.
De lamp-uitvaldetectie van het
aanhangerremlicht constateert geen
individueel uitgevallen lampen. Bij
bijv. 4 x 5 W wordt er pas uitval gecon‐
stateerd als alleen een lamp van
5 W of geen lampen aan blijven.
Bij het monteren van een trekhaak kan de opening voor het sleepoogworden afgedekt. In dat geval de trek‐
haakstang gebruiken voor het slepen.
De trekhaakstang na gebruik altijd in
de auto bewaren.Rijgedrag en aanhangertips
Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐
demper die slingerbewegingen
dempt en op de koppelingskogel
inwerkt, mag de kogel niet worden
gesmeerd.
Wanneer u een instabiele aanhanger of een caravan met een max. toelaat‐
baar totaalgewicht van meer dan
1300 kg trekt, is het uiterst raadzaam
een stabilisator te gebruiken wanneer u sneller rijdt dan 80 km/u.
Als de aanhanger begint te slingeren, langzamer gaan rijden, niet tegenstu‐
ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling
inschakelen als bergopwaarts en
ongeveer dezelfde snelheid aanhou‐
den.
Bandenspanning instellen op de
waarde voor maximale belading
3 282.Aanhanger trekken
Trekgewicht Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de
motor en mag niet worden overschre‐
den. Het werkelijke trekgewicht is het verschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren
vermeld. Dit geldt over het algemeen
voor hellingspercentages tot max.
12%.
De toelaatbare aanhangerbelasting
geldt voor de vermelde hellingshoek
en op zeeniveau. Omdat het motor‐
vermogen bij toenemende hoogte
door de lagere luchtdichtheid daalt en het klimvermogen daardoor afneemt,
moet het maximaal toelaatbare trein‐
gewicht voor elke 1000 meter hoog‐
tetoename met 10% worden vermin‐
derd. Bij het rijden op wegen met een
gering hellingspercentage (minder

Rijden en bediening217dan 8%, bijv. snelwegen) hoeft het
maximaal toelaatbare treingewicht niet te worden verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 271
vermeld.
Kogeldruk De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel
drukt. De gewichtsverdeling bij het
laden van de aanhanger is van
invloed op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) staat op het typeplaatje van de trekhaak en in de autopapieren
vermeld.
Let op
Motoren B20DTH en B20DTJ:
Afhankelijk van de uitrusting kan de
maximaal toegelaten kogeldruk
75 kg of 60 kg zijn.
Altijd de maximale kogeldruk nastre‐
ven, vooral bij zware aanhangers. Nooit rijden met een kogeldruk lager
dan 25 kg.Achterasbelasting
Bij een aangekoppelde aanhanger en een maximale belading van de auto,
mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 60 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 60 kg worden overschreden. Wordt de toelaatbare achterasbelas‐
ting overschreden, dan geldt een
maximumsnelheid van 100 km/u.
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger, de kogelstang demonteren.
Kogelstang opbergen
De zak met de kogelstang is opge‐
borgen in de bagageruimte.
Plaats de band door het sjoroog
rechtsachter, wikkel deze twee keer
eromheen en trek de band strak om
de zak te borgen.

218Rijden en bedieningKogelstang monteren
Stekkerdoos ontgrendelen en
omlaagklappen. Afsluitplug uit kogel‐ stangopening trekken en opbergen.
Spanstand kogelstang controleren
● Het rode merkteken op de draai‐ knop moet naar het groene merk‐
teken op de kogelstang gericht
zijn.
● De opening tussen de draaiknop en de kogelstang moet ca.
6 mm bedragen.
● De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het
monteren worden aangespannen:
● Ontgrendel de kogelstang door de sleutel naar stand c te
draaien.
● Draaiknop uittrekken en zover mogelijk rechtsom draaien.
Kogelstang monteren
