Oppbevaring og transport79
● Trekk i sløyfen og fell ned sete‐ryggen til seteputen.
Merk
● Ikke fell ned ytre seterygger mens setene er tilbakelent
3 43.
● Ikke trekk i utløseren til funksjo‐
nen for enkel inngang mens
seteryggen er felt ned.
Setene kan skades.
● Du kan også trekke i sløyfen og justere seteryggen til en vertikal
posisjon som lasteposisjon.
9 Advarsel
Bruk vertikal posisjon for seteryg‐
gen kun ved stor bagasjemengde
og ikke som seteposisjon.
Sette opp seteryggen
Løft seteryggen opp til vertikal posi‐
sjon. Juster helningen ved å trekke i
sløyfen.
Sørg for at alle posisjoner er korrekt
festet.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring, ellers er det fare for personskader og skader på
lasten eller bilen ved en eventuell
bråbremsing eller kollisjon.
Oppbevaringsplass bak
På begge sider av lasterommet er det
oppbevaringshyller.
Du åpner ved å utløse dekselet i side‐ kledningen og ta det ut.

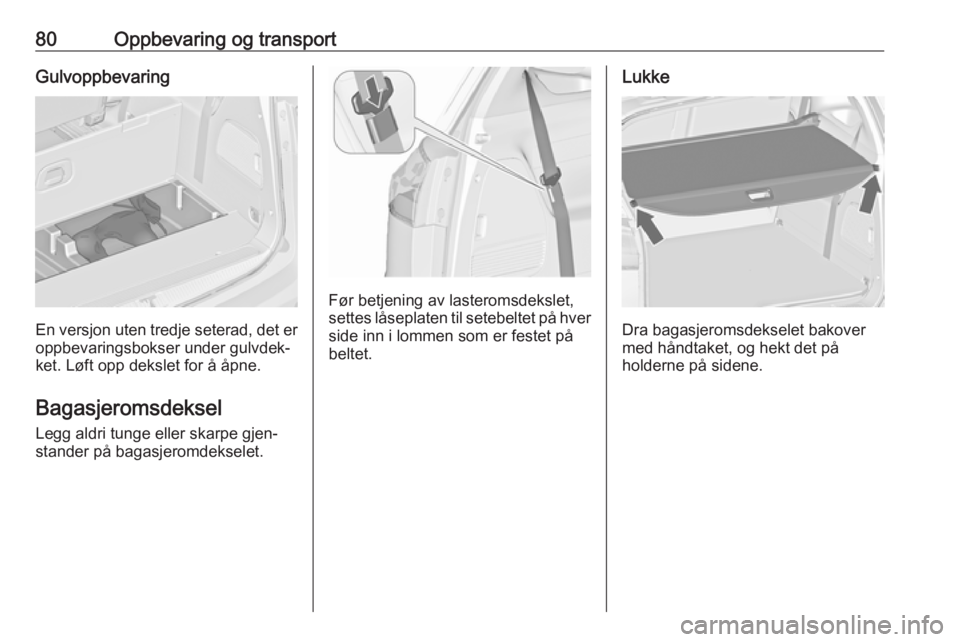

80Oppbevaring og transportGulvoppbevaring
En versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Løft opp dekslet for å åpne.
Bagasjeromsdeksel Legg aldri tunge eller skarpe gjen‐
stander på bagasjeromdekselet.
Før betjening av lasteromsdekslet,
settes låseplaten til setebeltet på hver
side inn i lommen som er festet på
beltet.
Lukke
Dra bagasjeromsdekselet bakover
med håndtaket, og hekt det på
holderne på sidene.

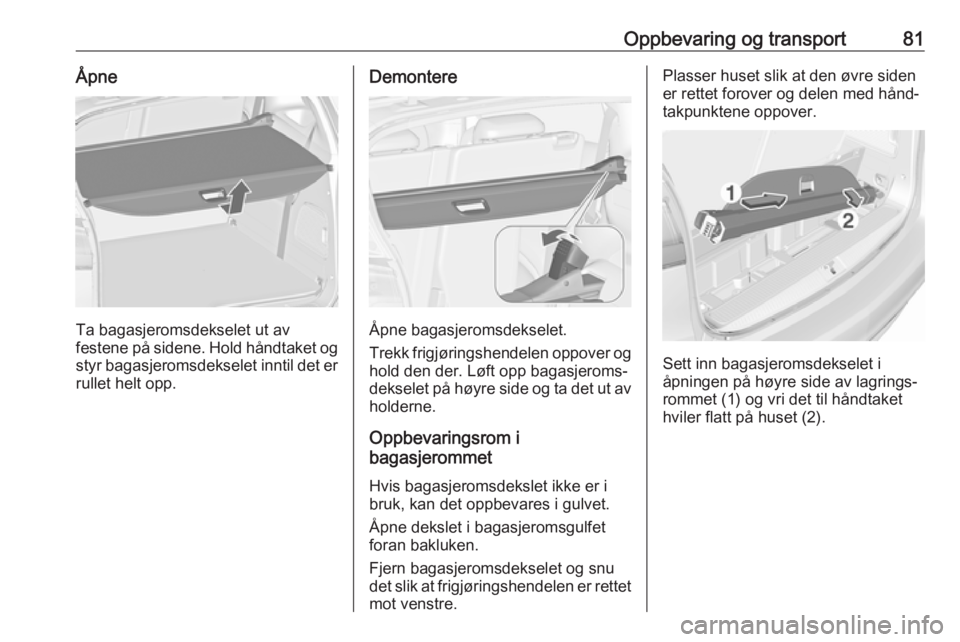

Oppbevaring og transport81Åpne
Ta bagasjeromsdekselet ut av
festene på sidene. Hold håndtaket og styr bagasjeromsdekselet inntil det er rullet helt opp.
Demontere
Åpne bagasjeromsdekselet.
Trekk frigjøringshendelen oppover og hold den der. Løft opp bagasjeroms‐
dekselet på høyre side og ta det ut av
holderne.
Oppbevaringsrom i
bagasjerommet
Hvis bagasjeromsdekslet ikke er i
bruk, kan det oppbevares i gulvet.
Åpne dekslet i bagasjeromsgulfet
foran bakluken.
Fjern bagasjeromsdekselet og snu
det slik at frigjøringshendelen er rettet
mot venstre.
Plasser huset slik at den øvre siden
er rettet forover og delen med hånd‐
takpunktene oppover.
Sett inn bagasjeromsdekselet i
åpningen på høyre side av lagrings‐
rommet (1) og vri det til håndtaket
hviler flatt på huset (2).

82Oppbevaring og transport
Fest bagasjeromsdekslet med borre‐
låsen.
Montering
Sett inn venstre side av bagasjeroms‐
dekselet i utsparingen, trekk frigjø‐
ringshendelen oppover og hold den
der, sett inn høyre side av bagasje‐
romsdekselet, og lås det på plass.
Bakre oppbevaringsrom‐
deksel
Gulvdekke
En versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Du løfter dekket for å åpne, og
folder det opp bak baksetene.
Innvendig beskyttelsesmatte
Den innvendige beskyttelsesmatten
er et dekke og en beskyttelsesfunk‐
sjon for lasterommet som skal brukes
når alle eller enkelte seter/seterygger
felles ned.
Når den foldes og utvides, kan matten
brukes på en rekke steder.
Den innvendige beskyttelsesmatten
er tilgjengelig i to versjoner.
● Standard beskyttelsesmatte
dekker området mellom bakluken og andre seterad, når tredje rad
er full eller ett sete er felt ned.
● Fleksible, innvendige
beskyttelsesmatter har dobbel
størrelse av standardmatten og
er koblet sammen med en glide‐
lås. Den dekker hele lasterom‐ met, når alle eller enkelte seter i
tredje og andre rad er foldet ned.
Beskyttelsesmatten kan foldes på
langs i 4 deler (standard) eller
8 deler (Flex-dekke) med en midtre
glidelås, og kan foldes på tvers i
4 deler.

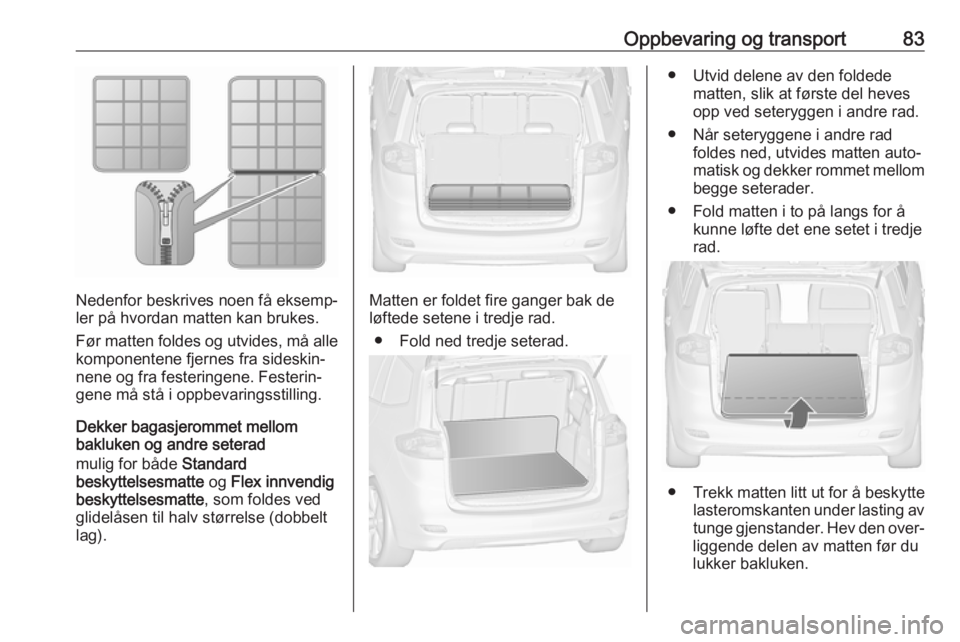

Oppbevaring og transport83
Nedenfor beskrives noen få eksemp‐
ler på hvordan matten kan brukes.
Før matten foldes og utvides, må alle komponentene fjernes fra sideskin‐
nene og fra festeringene. Festerin‐
gene må stå i oppbevaringsstilling.
Dekker bagasjerommet mellom
bakluken og andre seterad
mulig for både Standard
beskyttelsesmatte og Flex innvendig
beskyttelsesmatte , som foldes ved
glidelåsen til halv størrelse (dobbelt
lag).Matten er foldet fire ganger bak de løftede setene i tredje rad.
● Fold ned tredje seterad.
● Utvid delene av den foldede matten, slik at første del hevesopp ved seteryggen i andre rad.
● Når seteryggene i andre rad foldes ned, utvides matten auto‐matisk og dekker rommet mellom begge seterader.
● Fold matten i to på langs for å kunne løfte det ene setet i tredjerad.
● Trekk matten litt ut for å beskytte
lasteromskanten under lasting av tunge gjenstander. Hev den over‐
liggende delen av matten før du
lukker bakluken.

84Oppbevaring og transportDekk lasterommet opp til seteryggen
i forsetene
Kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
Matten utvides opp til andre seterad,
som beskrevet tidligere.
● Fold ned seteryggene på andre rad.
● Brett ut øvre deler av den doble matten, slik at hele bagasjerom‐
met dekkes. Dørste del av matten
er nå hevet opp ved seteryggen i
forsetene.
● Fold overliggende bakre del under matten før bakluken
lukkes.
Dekker bagasjerommet delvis
Kun mulig når Flex innvendig
beskyttelsesmatte foldes ved glidelå‐
sen til halv størrelse (dobbelt lag).
f.eks. venstre, ytre ryggstøtte er ikke
felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
● Fell ned seteryggen som skal dekkes til.
● Åpne glidelåsen bak den hevede
seteryggen.
● Trekk ut matten til første del ligger flatt på lasteromsgulvet.
● Delen som åpnes ved gildelåsen heves i lengderetningen og
foldes inn mot midten.

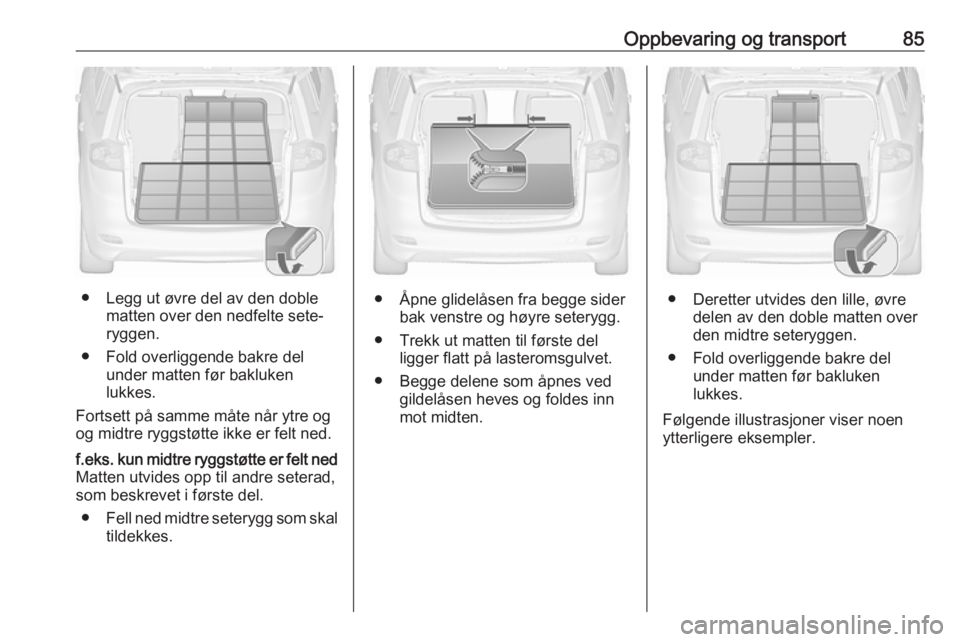

Oppbevaring og transport85
● Legg ut øvre del av den doblematten over den nedfelte sete‐
ryggen.
● Fold overliggende bakre del under matten før bakluken
lukkes.
Fortsett på samme måte når ytre og
og midtre ryggstøtte ikke er felt ned.
f.eks. kun midtre ryggstøtte er felt ned
Matten utvides opp til andre seterad,
som beskrevet i første del.
● Fell ned midtre seterygg som skal
tildekkes.
● Åpne glidelåsen fra begge sider bak venstre og høyre seterygg.
● Trekk ut matten til første del ligger flatt på lasteromsgulvet.
● Begge delene som åpnes ved gildelåsen heves og foldes inn
mot midten.● Deretter utvides den lille, øvre delen av den doble matten over
den midtre seteryggen.
● Fold overliggende bakre del under matten før bakluken
lukkes.
Følgende illustrasjoner viser noen
ytterligere eksempler.

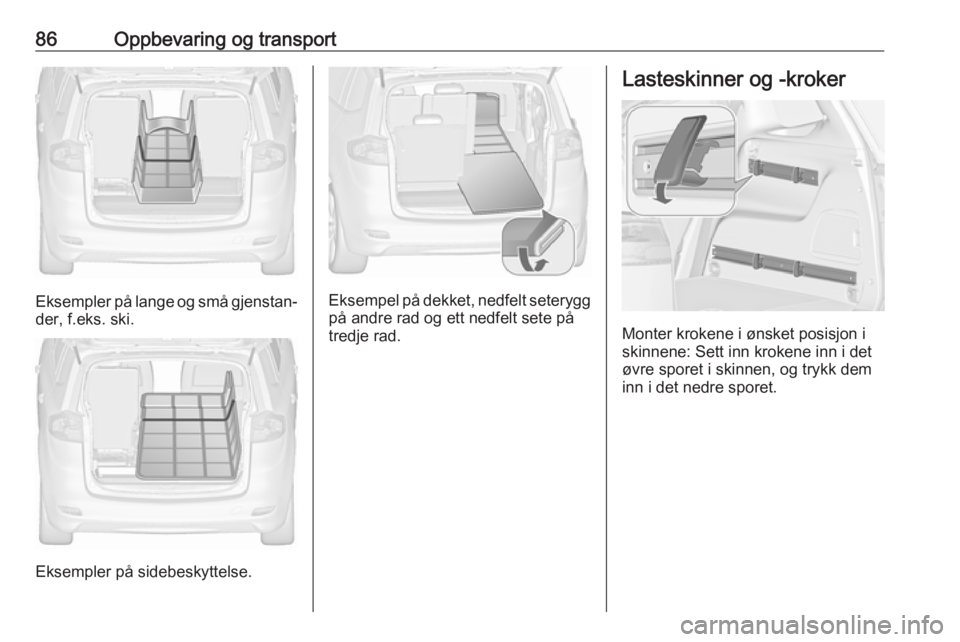

86Oppbevaring og transport
Eksempler på lange og små gjenstan‐
der, f.eks. ski.
Eksempler på sidebeskyttelse.
Eksempel på dekket, nedfelt seterygg
på andre rad og ett nedfelt sete på
tredje rad.
Lasteskinner og -kroker
Monter krokene i ønsket posisjon i
skinnene: Sett inn krokene inn i det øvre sporet i skinnen, og trykk dem
inn i det nedre sporet.

Oppbevaring og transport87Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med surrestropper eller bagasjenett.
Bagasjeromsordner
FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.
Systemet består av: ● adaptere
● oppbevaringsnett
● kroker
● skillenett som kan flyttes
Komponentene er festet med adap‐
tere og kroker til skinner på begge
sideveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett
adapteren inn i øvre og nedre skinne‐
spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtaksplaten og trekker
dem ut av skinnen.
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.

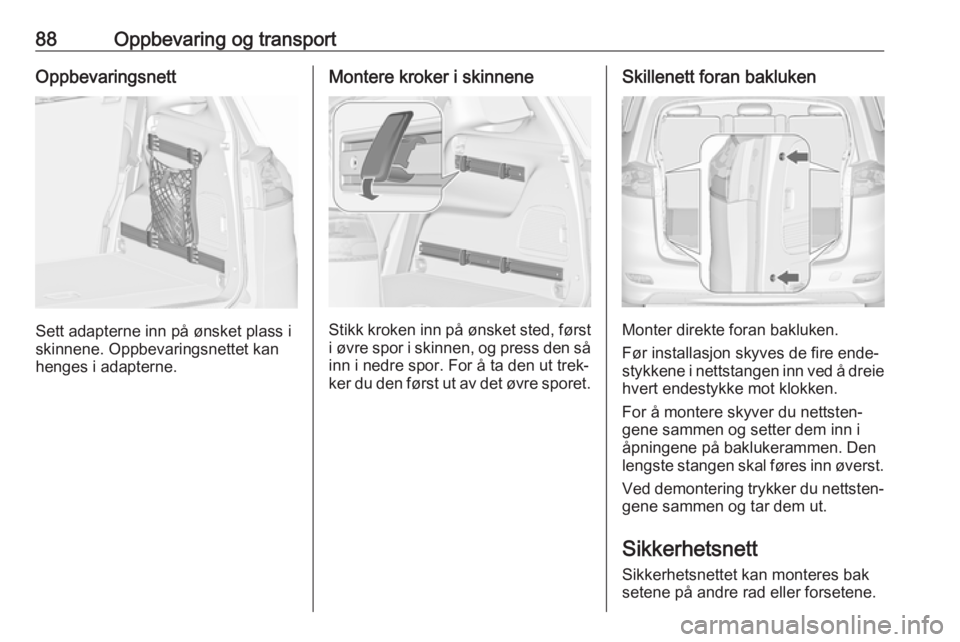

88Oppbevaring og transportOppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.
Montere kroker i skinnene
Stikk kroken inn på ønsket sted, først i øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
Skillenett foran bakluken
Monter direkte foran bakluken.
Før installasjon skyves de fire ende‐
stykkene i nettstangen inn ved å dreie hvert endestykke mot klokken.
For å montere skyver du nettsten‐
gene sammen og setter dem inn i
åpningene på baklukerammen. Den
lengste stangen skal føres inn øverst.
Ved demontering trykker du nettsten‐ gene sammen og tar dem ut.
Sikkerhetsnett
Sikkerhetsnettet kan monteres bak
setene på andre rad eller forsetene.
