Opbevaring69Opbevaringsrum midt påkonsollen
Midterkonsol
Opbevaringsbeholderen kan bruges
til at opbevare små genstande.
Skyd dækslet bagud for at åbne.
Bagkonsol
Der er en opbevaringsskuffe på
bagsiden af FlexConsole. Træk ud for at åbne.
Forsigtig
Brug ikke aske eller andre
glødende genstande.
Bagmonteret cykelholder
Bagmonteret cykelholder til fire
cykler
Den bagmonterede cykelholder
(Flex-Fix system) kan anvendes til
fastgørelse af to cykler på en udsky‐
delig holder, der er indbygget i bilens
gulv. Det er muligt at fastgøre yderli‐ gere to cykler på en adapter. Det erikke tilladt at transportere andre
genstande.
Maksimumsbelastningen på cykel‐
holdersystemet er 80 kg med adapter monteret og 60 kg uden adapter
monteret. Maksimumsbelastningen

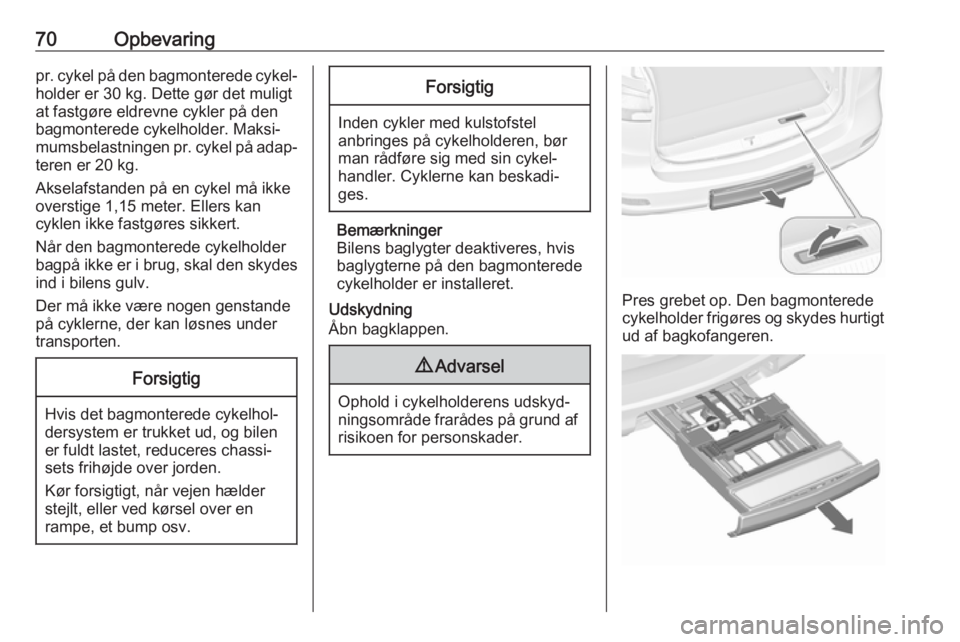

70Opbevaringpr. cykel på den bagmonterede cykel‐holder er 30 kg. Dette gør det muligt
at fastgøre eldrevne cykler på den
bagmonterede cykelholder. Maksi‐
mumsbelastningen pr. cykel på adap‐
teren er 20 kg.
Akselafstanden på en cykel må ikke
overstige 1,15 meter. Ellers kan
cyklen ikke fastgøres sikkert.
Når den bagmonterede cykelholder
bagpå ikke er i brug, skal den skydes ind i bilens gulv.
Der må ikke være nogen genstande
på cyklerne, der kan løsnes under
transporten.Forsigtig
Hvis det bagmonterede cykelhol‐
dersystem er trukket ud, og bilen
er fuldt lastet, reduceres chassi‐ sets frihøjde over jorden.
Kør forsigtigt, når vejen hælder
stejlt, eller ved kørsel over en
rampe, et bump osv.
Forsigtig
Inden cykler med kulstofstel
anbringes på cykelholderen, bør
man rådføre sig med sin cykel‐
handler. Cyklerne kan beskadi‐
ges.
Bemærkninger
Bilens baglygter deaktiveres, hvis
baglygterne på den bagmonterede
cykelholder er installeret.
Udskydning
Åbn bagklappen.
9 Advarsel
Ophold i cykelholderens udskyd‐
ningsområde frarådes på grund af risikoen for personskader.
Pres grebet op. Den bagmonterede
cykelholder frigøres og skydes hurtigt
ud af bagkofangeren.

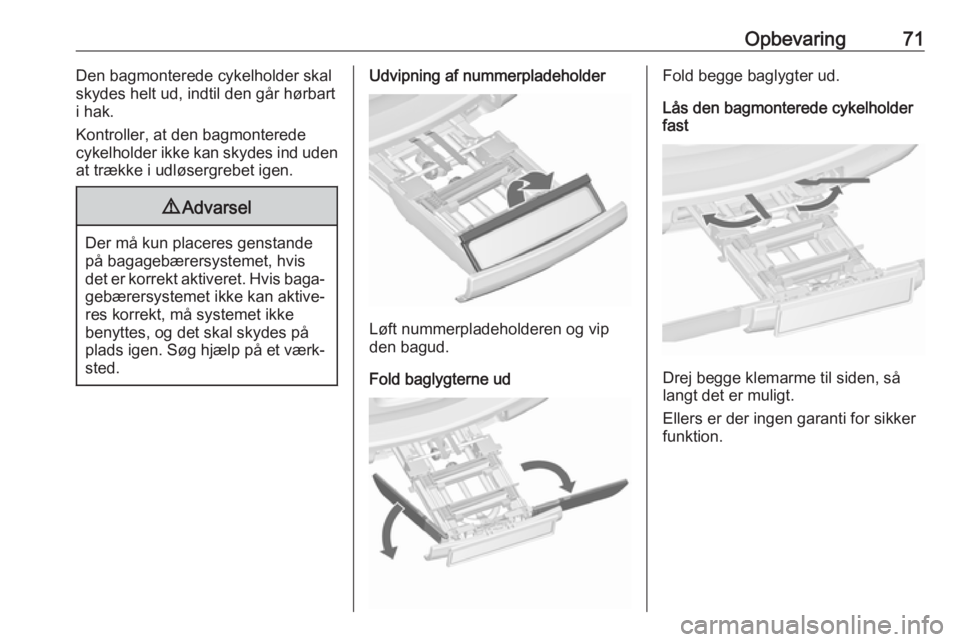

Opbevaring71Den bagmonterede cykelholder skal
skydes helt ud, indtil den går hørbart
i hak.
Kontroller, at den bagmonterede
cykelholder ikke kan skydes ind uden
at trække i udløsergrebet igen.9 Advarsel
Der må kun placeres genstande
på bagagebærersystemet, hvis
det er korrekt aktiveret. Hvis baga‐
gebærersystemet ikke kan aktive‐
res korrekt, må systemet ikke
benyttes, og det skal skydes på
plads igen. Søg hjælp på et værk‐
sted.
Udvipning af nummerpladeholder
Løft nummerpladeholderen og vip
den bagud.
Fold baglygterne ud
Fold begge baglygter ud.
Lås den bagmonterede cykelholder
fast
Drej begge klemarme til siden, så
langt det er muligt.
Ellers er der ingen garanti for sikker
funktion.

72OpbevaringFold hjuludsparingerne ud
Fold begge hjuludsparinger ud.
Samling af cykelholderen
Løft holderen bagi (1), og træk den
bagud.
Slå holderen op (2).
Skub holderen (1) ned, og drej hånd‐
taget (2) bagud, indtil det går i hak.
Fastgøring af den første cykel
1. Drej pedalerne på plads, som vist
på illustrationen, og anbring
cyklen i den forreste hjuludspa‐
ring.
Kontrollér, at cyklen står midt i
hjuludsparingen.

Opbevaring73
2. Fastgør den korte monteringshol‐der til cykelstellet. Drej knoppen
højre om for at spænde den.
3. Fastgør begge cykelhjul til hjulud‐
sparingerne med holdestrop‐
perne.
4. Kontroller, at cyklen er sikret ordentligt.Forsigtig
Sørg for, at afstanden mellem
cykel og bil er mindst 5 cm. Løsn
om nødvendigt styret, og drej det
sidelæns.
Fastgøring af adapter
Når der skal transporteres mere end
to cykler, skal adapteren fastgøres,
inden cykel nr. 2 anbringes på cykel‐
holderen.1. Fastgår adapteren på cykelholde‐
ren som vist på illustrationen.
2. Drej grebet (1) fremad og hold. Sænk derefter adapteren (2)
bagtil.

74Opbevaring3.Slip grebet, og kontrollér, at adap‐
teren er forsvarligt fastgjort.
4. Før remmen på adapteren ned under grebet for bagudvipning af
cykelholderen. Fastgør remmen.
Fastgøring af yderligere cykler
Fastgøring af yderligere cykler fore‐
går på lignende måde som for den
første cykel. Dertil kommer et par
yderligere ting, der skal tages hensyn
til:
1. Inden cyklen anbringes på holde‐ ren, skal hjuludsparingerne for
den næste cykel foldes ud, om
nødvendigt.
2. Drej altid pedalerne til en passende stilling, inden cyklen
anbringes på holderen.
3. Cyklerne skal placeres på holde‐ ren skiftevis højre- og venstre‐
vendt.
4. Ret cyklerne ind efter den forrige. Cyklernes hjulnav må ikke
komme i berøring med hinanden.
5. Fastgør cyklerne med monte‐ ringsholdere og stropper, som
beskrevet for den første cykel.
Monteringsholderne bør fastgø‐
res parallelt med hinanden.
Brug den lange monteringsholder
til fastgøring af cykel nr. 2 på
cykelholderen.
Brug den lange tilbehørs-monte‐
ringsholder til fastgøring af cykel nr. 3 på cykelholderen.
Brug den korte tilbehørs-monte‐
ringsholder til fastgøring af cykel nr. 4. Monteringsholderen skal
fastgøres mellem stellene på
cykel nr. 3 og 4.

Opbevaring75
6. Sørg desuden for at fastgørebegge cykelhjul på den fjerde
cykel til hjuludsparingerne med
fastspændingsstropper.
Det anbefales, at der anbringes et
advarselsskilt på den bageste cykel
for at gøre den mere synlig.
Fold det bagmonterede
cykelholdersystem bagud
Den bagmonterede cykelholder kan
foldes bagud for at få adgang til last‐
rummet.
● Uden adapter monteret:
Skub til grebet (1) for at udløse
det, og hold det dér.
Træk holderen (2) bagud for at folde cykelholdersystemet ud.
● Med adapter monteret:
9 Advarsel
Pas på ved udløsning af det
bagmonterede cykelholdersy‐
stem, da det vil vippe bagover.
Risiko for personskade.
Hold stellet (1) på den bageste
cykel med én hånd og træk i stroppen (2) for at frigøre holde‐
ren.
Hold den bageste cykel med begge hænder, og fold det
bagmonterede cykelholdersy‐
stem bagud.
For at gøre cyklerne mere synlige er
bilens baglygter tændt, når det
bagmonterede cykelholdersystem er
foldet bagud.

76Opbevaring9Advarsel
Når det bagmonterede cykelhol‐
dersystem vippes frem igen, må
man sikre sig, at systemet går
forsvarligt i indgreb.
Aftagning af cykler
Løsn holderemmene på cykelhjulene.
Drej knappen venstre om, og fjern
monteringsholderne.
Afmontering af adapter
Inden den sidste cykel på det
bagmonterede cykelholdersystem
aftages, skal adapteren afmonteres.
1. Fold hjuludsparingerne ind.
2. Knap remmen op.
3. Drej grebet (1) fremad, og hold.
4. Løft adapteren (2) bagi og tag den
af.
Afmontering af cykelholderen
Placér monteringsholderne som vist
på illustrationen.
Drej håndtaget (1) fremad for at
frigøre og løfte holderen (2).

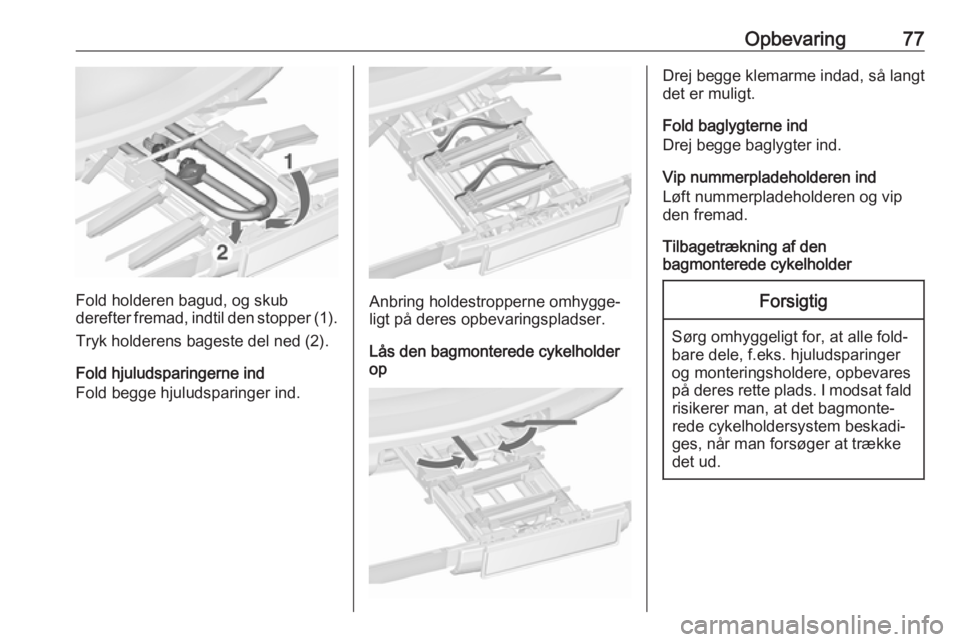

Opbevaring77
Fold holderen bagud, og skub
derefter fremad, indtil den stopper (1).
Tryk holderens bageste del ned (2).
Fold hjuludsparingerne ind
Fold begge hjuludsparinger ind.Anbring holdestropperne omhygge‐
ligt på deres opbevaringspladser.
Lås den bagmonterede cykelholder
op
Drej begge klemarme indad, så langt
det er muligt.
Fold baglygterne ind
Drej begge baglygter ind.
Vip nummerpladeholderen ind
Løft nummerpladeholderen og vip den fremad.
Tilbagetrækning af den
bagmonterede cykelholderForsigtig
Sørg omhyggeligt for, at alle fold‐
bare dele, f.eks. hjuludsparinger og monteringsholdere, opbevares
på deres rette plads. I modsat fald risikerer man, at det bagmonte‐
rede cykelholdersystem beskadi‐
ges, når man forsøger at trække
det ud.

78Opbevaring
Skub håndtaget op og hold det. Løft
den bagmonterede cykelholder lidt,
og skub den ind i kofangeren, så den går i indgreb.
Grebet skal gå tilbage til dets
udgangsstilling.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Sæderne i tredje sæderække kan
klappes separat ned i bilens gulv.
Sædernes ryglæn i anden sæde‐
række kan klappes fremad separat. Derudover kan passagersædets
ryglæn klappes ned.
Man får et helt fladt lastrum, hvis alle
bagsæder og ryglæn og passagersæ‐ dets ryglæn klappes ned. Afhængigt
af læsningen kan kun enkelte sæder
eller ryglæn klappes ned.
Gulvafdækning 3 83.9 Advarsel
Når sæder eller ryglæn justeres
eller fældes ned, skal hænder og
fødder holdes væk fra sædernes/
ryglænenes bevægelsesområde.
Opbevar aldrig genstande under
sæderne.
Kør kun med sæder og ryglæn sat i hak.
Forsigtig
Inden sæderne rejses op eller
klappes ned, skal alle komponen‐
ter fjernes fra sideskinner og
surrekroge.
Surrekrogene skal være gemt af
vejen.
Klappe sæderne i tredje
sæderække ned
● Tryk nakkestøtten ned ved at trykke på udløseren 3 35.
