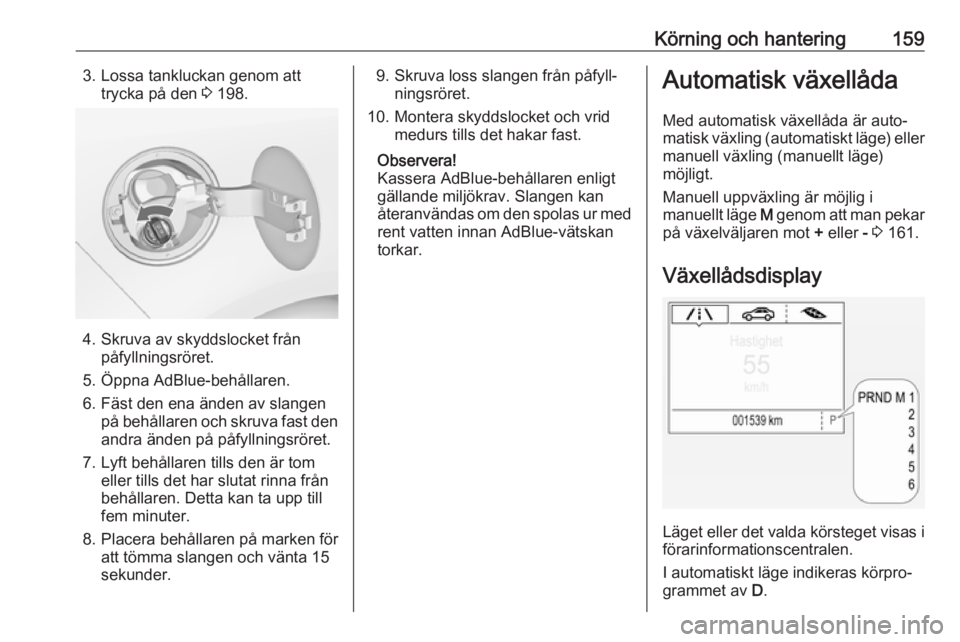

Körning och hantering1593. Lossa tankluckan genom atttrycka på den 3 198.
4. Skruva av skyddslocket från
påfyllningsröret.
5. Öppna AdBlue-behållaren.
6. Fäst den ena änden av slangen på behållaren och skruva fast den
andra änden på påfyllningsröret.
7. Lyft behållaren tills den är tom eller tills det har slutat rinna från
behållaren. Detta kan ta upp till
fem minuter.
8. Placera behållaren på marken för att tömma slangen och vänta 15
sekunder.
9. Skruva loss slangen från påfyll‐ ningsröret.
10. Montera skyddslocket och vrid medurs tills det hakar fast.
Observera!
Kassera AdBlue-behållaren enligt
gällande miljökrav. Slangen kan
återanvändas om den spolas ur med
rent vatten innan AdBlue-vätskan
torkar.Automatisk växellåda
Med automatisk växellåda är auto‐
matisk växling (automatiskt läge) eller manuell växling (manuellt läge)
möjligt.
Manuell uppväxling är möjlig i
manuellt läge M genom att man pekar
på växelväljaren mot + eller - 3 161.
Växellådsdisplay
Läget eller det valda körsteget visas i förarinformationscentralen.
I automatiskt läge indikeras körpro‐
grammet av D.

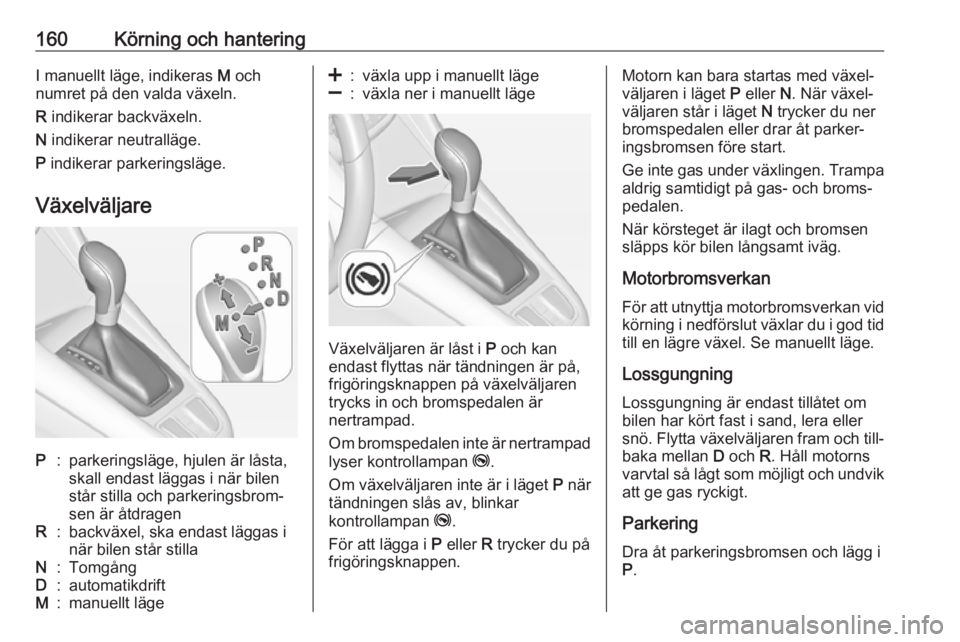

160Körning och hanteringI manuellt läge, indikeras M och
numret på den valda växeln.
R indikerar backväxeln.
N indikerar neutralläge.
P indikerar parkeringsläge.
VäxelväljareP:parkeringsläge, hjulen är låsta,
skall endast läggas i när bilen
står stilla och parkeringsbrom‐
sen är åtdragenR:backväxel, ska endast läggas i
när bilen står stillaN:TomgångD:automatikdriftM:manuellt läge<:växla upp i manuellt läge]:växla ner i manuellt läge
Växelväljaren är låst i P och kan
endast flyttas när tändningen är på,
frigöringsknappen på växelväljaren
trycks in och bromspedalen är
nertrampad.
Om bromspedalen inte är nertrampad lyser kontrollampan j.
Om växelväljaren inte är i läget P när
tändningen slås av, blinkar
kontrollampan j.
För att lägga i P eller R trycker du på
frigöringsknappen.
Motorn kan bara startas med växel‐
väljaren i läget P eller N. När växel‐
väljaren står i läget N trycker du ner
bromspedalen eller drar åt parker‐
ingsbromsen före start.
Ge inte gas under växlingen. Trampa
aldrig samtidigt på gas- och broms‐
pedalen.
När körsteget är ilagt och bromsen
släpps kör bilen långsamt iväg.
Motorbromsverkan För att utnyttja motorbromsverkan vid körning i nedförslut växlar du i god tid
till en lägre växel. Se manuellt läge.
Lossgungning
Lossgungning är endast tillåtet om bilen har kört fast i sand, lera eller
snö. Flytta växelväljaren fram och till‐
baka mellan D och R. Håll motorns
varvtal så lågt som möjligt och undvik att ge gas ryckigt.
Parkering
Dra åt parkeringsbromsen och lägg i
P .

Körning och hantering161Tändningsnyckeln kan endast tas ut
när växelväljaren är i läget P.
Manuellt läge
Flytta växelväljaren från läget D
åt
vänster till läget M.
Tryck växelväljaren uppåt + för att
växla till en högre växel.
Tryck växelväljaren neråt - för att
växla till en lägre växel.
Om en högre växel läggs i vid för låg
hastighet eller en lägre växel vid för
hög hastighet sker ingen växling. Det
kan orsaka ett meddelande i förarin‐
formationscentralen.
I manuellt läge görs ingen automatisk
uppväxling till högre växel vid höga
motorvarvtal.
Växlingsindikering Symbolen R med en siffra bredvid sig
indikeras när växling rekommenderas för att spara bränsle.
Växlingsindikeringen visas bara i
manuellt läge.
Elektroniska körprogram ● Drifttemperaturprogrammet gör att katalysatorn snabbt uppnår
den temperatur som krävs efter
kallstart genom att motorvarvta‐
let ökas.
● Den automatiska neutralväx‐ lingen växlar automatiskt till
friläge om du stannar med en
framåtväxel ilagd och broms‐
pedalen nertryckt.
● När SPORT-läget är valt sker växlingen vid högre varvtal
(förutom när farthållaren är akti‐
verad). SPORT-läge 3 168.● Särskilda program anpassar
automatiskt växlingsvarvtalen vidkörning uppför eller nerför.
● Vid snöiga eller isiga förhållan‐ den eller på andra hala ytor gör
den elektroniska växelstyrningen
det möjligt för föraren att välja
ettan, tvåan eller trean för att köra
iväg.
Kickdown
Om gaspedalen trampas ner helt i
automatiskt läge växlar växellådan till
en lägre växel beroende på motor‐
varvtalet.
Fel
Vid ett fel visas ett meddelande i
förarinformationscentralen. Bilmed‐
delanden 3 120.
Växellådan växlar inte längre auto‐
matiskt. Det går att köra vidare med
manuell växling.
Endast den högsta växeln är tillgäng‐ lig. I manuellt läge kan även tvåan
vara tillgänglig beroende på vilket fel
det rör sig om. Växla bara då bilen
står stilla.

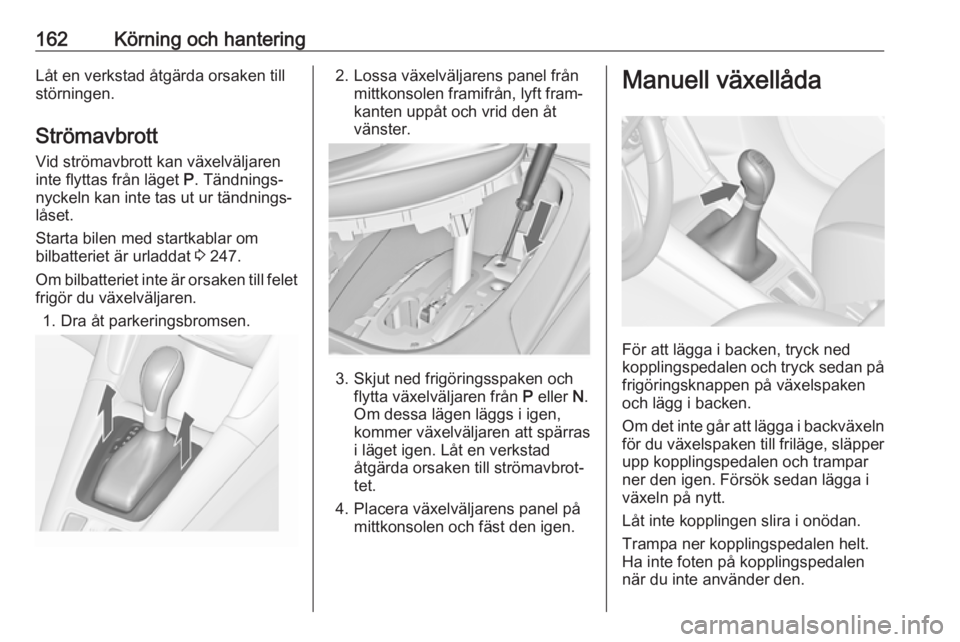

162Körning och hanteringLåt en verkstad åtgärda orsaken till
störningen.
Strömavbrott
Vid strömavbrott kan växelväljaren
inte flyttas från läget P. Tändnings‐
nyckeln kan inte tas ut ur tändnings‐ låset.
Starta bilen med startkablar om
bilbatteriet är urladdat 3 247.
Om bilbatteriet inte är orsaken till felet
frigör du växelväljaren.
1. Dra åt parkeringsbromsen.2. Lossa växelväljarens panel från mittkonsolen framifrån, lyft fram‐
kanten uppåt och vrid den åt
vänster.
3. Skjut ned frigöringsspaken och flytta växelväljaren från P eller N.
Om dessa lägen läggs i igen,
kommer växelväljaren att spärras
i läget igen. Låt en verkstad
åtgärda orsaken till strömavbrot‐ tet.
4. Placera växelväljarens panel på mittkonsolen och fäst den igen.
Manuell växellåda
För att lägga i backen, tryck ned
kopplingspedalen och tryck sedan på frigöringsknappen på växelspaken
och lägg i backen.
Om det inte går att lägga i backväxeln
för du växelspaken till friläge, släpper
upp kopplingspedalen och trampar
ner den igen. Försök sedan lägga i
växeln på nytt.
Låt inte kopplingen slira i onödan.
Trampa ner kopplingspedalen helt.
Ha inte foten på kopplingspedalen
när du inte använder den.

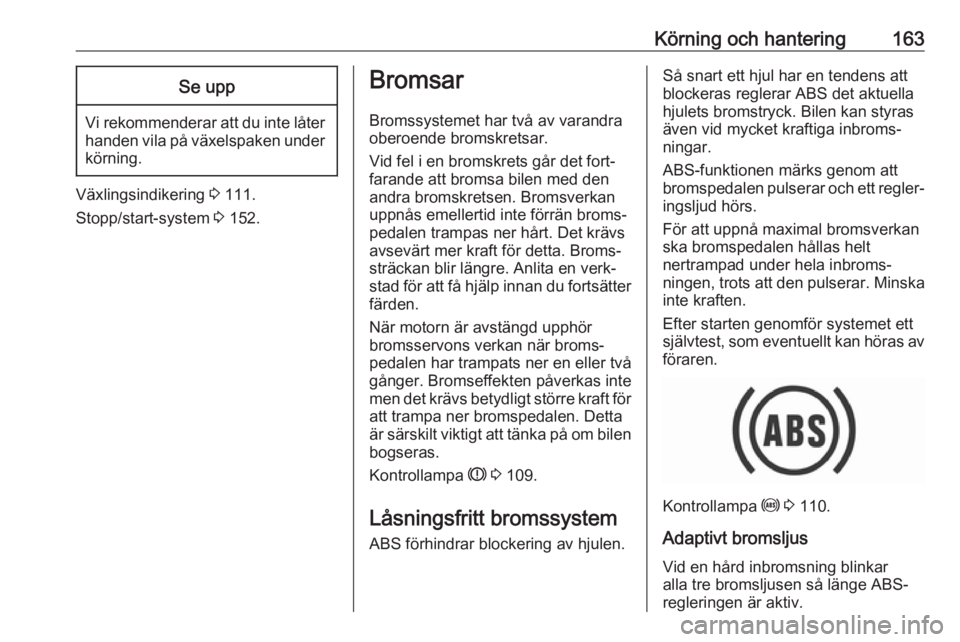

Körning och hantering163Se upp
Vi rekommenderar att du inte låter
handen vila på växelspaken under körning.
Växlingsindikering 3 111.
Stopp/start-system 3 152.
Bromsar
Bromssystemet har två av varandra
oberoende bromskretsar.
Vid fel i en bromskrets går det fort‐
farande att bromsa bilen med den
andra bromskretsen. Bromsverkan uppnås emellertid inte förrän broms‐
pedalen trampas ner hårt. Det krävs
avsevärt mer kraft för detta. Broms‐
sträckan blir längre. Anlita en verk‐
stad för att få hjälp innan du fortsätter färden.
När motorn är avstängd upphör
bromsservons verkan när broms‐
pedalen har trampats ner en eller två
gånger. Bromseffekten påverkas inte
men det krävs betydligt större kraft för
att trampa ner bromspedalen. Detta är särskilt viktigt att tänka på om bilen bogseras.
Kontrollampa R 3 109.
Låsningsfritt bromssystem
ABS förhindrar blockering av hjulen.Så snart ett hjul har en tendens att
blockeras reglerar ABS det aktuella hjulets bromstryck. Bilen kan styras
även vid mycket kraftiga inbroms‐ ningar.
ABS-funktionen märks genom att bromspedalen pulserar och ett regler‐
ingsljud hörs.
För att uppnå maximal bromsverkan ska bromspedalen hållas helt
nertrampad under hela inbroms‐
ningen, trots att den pulserar. Minska inte kraften.
Efter starten genomför systemet ett
självtest, som eventuellt kan höras av
föraren.
Kontrollampa u 3 110.
Adaptivt bromsljus Vid en hård inbromsning blinkar
alla tre bromsljusen så länge ABS-
regleringen är aktiv.

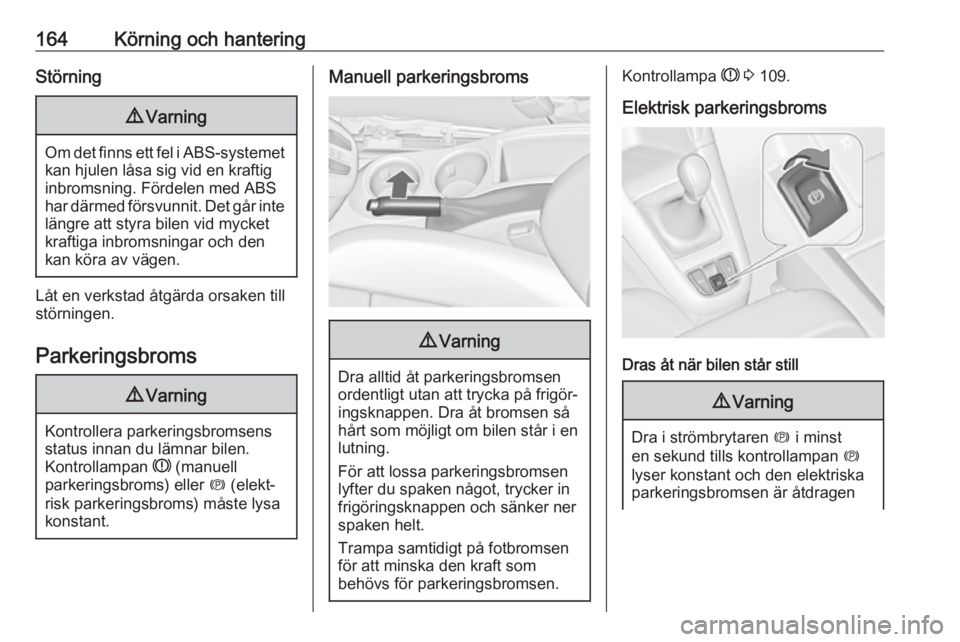

164Körning och hanteringStörning9Varning
Om det finns ett fel i ABS-systemet
kan hjulen låsa sig vid en kraftiginbromsning. Fördelen med ABS
har därmed försvunnit. Det går inte
längre att styra bilen vid mycket
kraftiga inbromsningar och den
kan köra av vägen.
Låt en verkstad åtgärda orsaken till
störningen.
Parkeringsbroms
9 Varning
Kontrollera parkeringsbromsens
status innan du lämnar bilen.
Kontrollampan R (manuell
parkeringsbroms) eller m (elekt‐
risk parkeringsbroms) måste lysa konstant.
Manuell parkeringsbroms9 Varning
Dra alltid åt parkeringsbromsen
ordentligt utan att trycka på frigör‐ ingsknappen. Dra åt bromsen såhårt som möjligt om bilen står i en
lutning.
För att lossa parkeringsbromsen
lyfter du spaken något, trycker in
frigöringsknappen och sänker ner
spaken helt.
Trampa samtidigt på fotbromsen
för att minska den kraft som
behövs för parkeringsbromsen.
Kontrollampa R 3 109.
Elektrisk parkeringsbroms
Dras åt när bilen står still
9 Varning
Dra i strömbrytaren m i minst
en sekund tills kontrollampan m
lyser konstant och den elektriska parkeringsbromsen är åtdragen

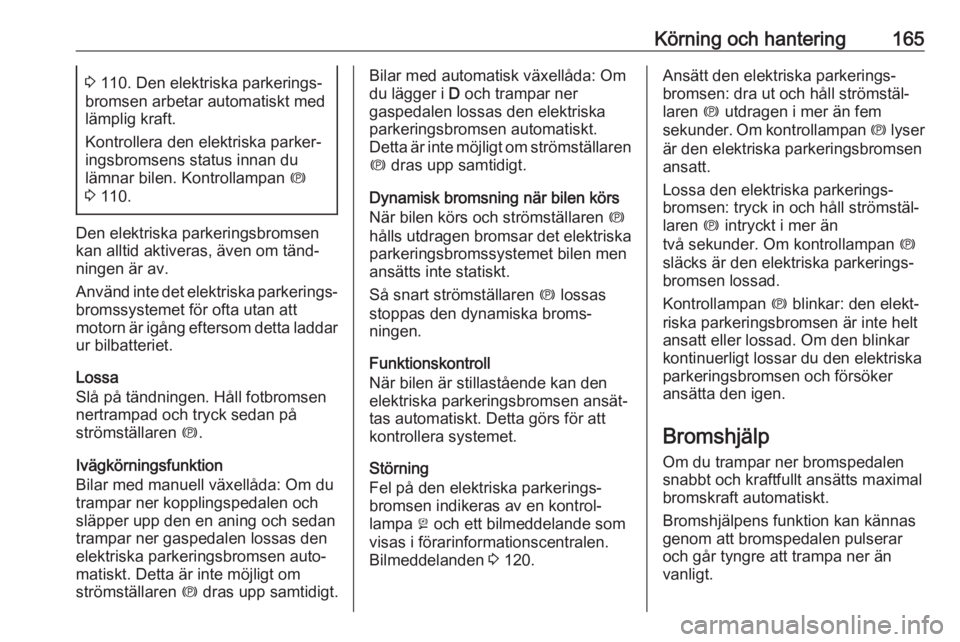

Körning och hantering1653 110. Den elektriska parkerings‐
bromsen arbetar automatiskt med
lämplig kraft.
Kontrollera den elektriska parker‐
ingsbromsens status innan du
lämnar bilen. Kontrollampan m
3 110.
Den elektriska parkeringsbromsen
kan alltid aktiveras, även om tänd‐ ningen är av.
Använd inte det elektriska parkerings‐
bromssystemet för ofta utan att
motorn är igång eftersom detta laddar
ur bilbatteriet.
Lossa
Slå på tändningen. Håll fotbromsen
nertrampad och tryck sedan på
strömställaren m.
Ivägkörningsfunktion
Bilar med manuell växellåda: Om du
trampar ner kopplingspedalen och
släpper upp den en aning och sedan
trampar ner gaspedalen lossas den
elektriska parkeringsbromsen auto‐
matiskt. Detta är inte möjligt om
strömställaren m dras upp samtidigt.
Bilar med automatisk växellåda: Om
du lägger i D och trampar ner
gaspedalen lossas den elektriska
parkeringsbromsen automatiskt.
Detta är inte möjligt om strömställaren m dras upp samtidigt.
Dynamisk bromsning när bilen körs
När bilen körs och strömställaren m
hålls utdragen bromsar det elektriska
parkeringsbromssystemet bilen men
ansätts inte statiskt.
Så snart strömställaren m lossas
stoppas den dynamiska broms‐
ningen.
Funktionskontroll
När bilen är stillastående kan den
elektriska parkeringsbromsen ansät‐
tas automatiskt. Detta görs för att kontrollera systemet.
Störning
Fel på den elektriska parkerings‐
bromsen indikeras av en kontrol‐
lampa j och ett bilmeddelande som
visas i förarinformationscentralen.
Bilmeddelanden 3 120.Ansätt den elektriska parkerings‐
bromsen: dra ut och håll strömstäl‐
laren m utdragen i mer än fem
sekunder. Om kontrollampan m lyser
är den elektriska parkeringsbromsen
ansatt.
Lossa den elektriska parkerings‐
bromsen: tryck in och håll strömstäl‐
laren m intryckt i mer än
två sekunder. Om kontrollampan m
släcks är den elektriska parkerings‐
bromsen lossad.
Kontrollampan m blinkar: den elekt‐
riska parkeringsbromsen är inte helt
ansatt eller lossad. Om den blinkar
kontinuerligt lossar du den elektriska
parkeringsbromsen och försöker
ansätta den igen.
Bromshjälp
Om du trampar ner bromspedalen
snabbt och kraftfullt ansätts maximal
bromskraft automatiskt.
Bromshjälpens funktion kan kännas
genom att bromspedalen pulserar
och går tyngre att trampa ner än
vanligt.

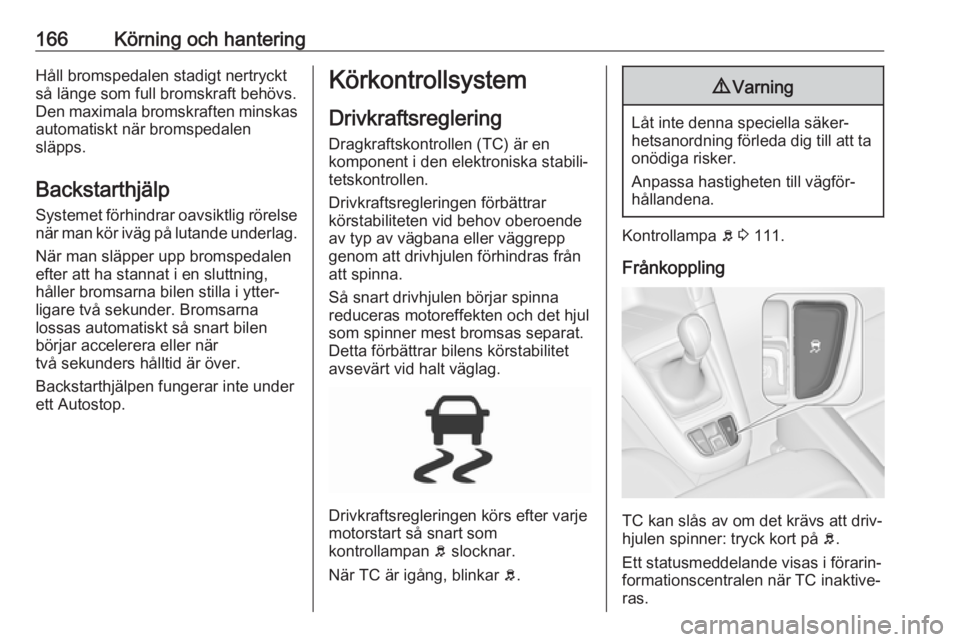

166Körning och hanteringHåll bromspedalen stadigt nertryckt
så länge som full bromskraft behövs.
Den maximala bromskraften minskas automatiskt när bromspedalen
släpps.
Backstarthjälp
Systemet förhindrar oavsiktlig rörelse när man kör iväg på lutande underlag.
När man släpper upp bromspedalen
efter att ha stannat i en sluttning,
håller bromsarna bilen stilla i ytter‐
ligare två sekunder. Bromsarna
lossas automatiskt så snart bilen
börjar accelerera eller när
två sekunders hålltid är över.
Backstarthjälpen fungerar inte under
ett Autostop.Körkontrollsystem
Drivkraftsreglering
Dragkraftskontrollen (TC) är en
komponent i den elektroniska stabili‐
tetskontrollen.
Drivkraftsregleringen förbättrar
körstabiliteten vid behov oberoende av typ av vägbana eller väggreppgenom att drivhjulen förhindras från
att spinna.
Så snart drivhjulen börjar spinna
reduceras motoreffekten och det hjul
som spinner mest bromsas separat. Detta förbättrar bilens körstabilitet
avsevärt vid halt väglag.
Drivkraftsregleringen körs efter varje
motorstart så snart som
kontrollampan b slocknar.
När TC är igång, blinkar b.
9 Varning
Låt inte denna speciella säker‐
hetsanordning förleda dig till att ta onödiga risker.
Anpassa hastigheten till vägför‐
hållandena.
Kontrollampa b 3 111.
Frånkoppling
TC kan slås av om det krävs att driv‐
hjulen spinner: tryck kort på b.
Ett statusmeddelande visas i förarin‐ formationscentralen när TC inaktive‐ras.

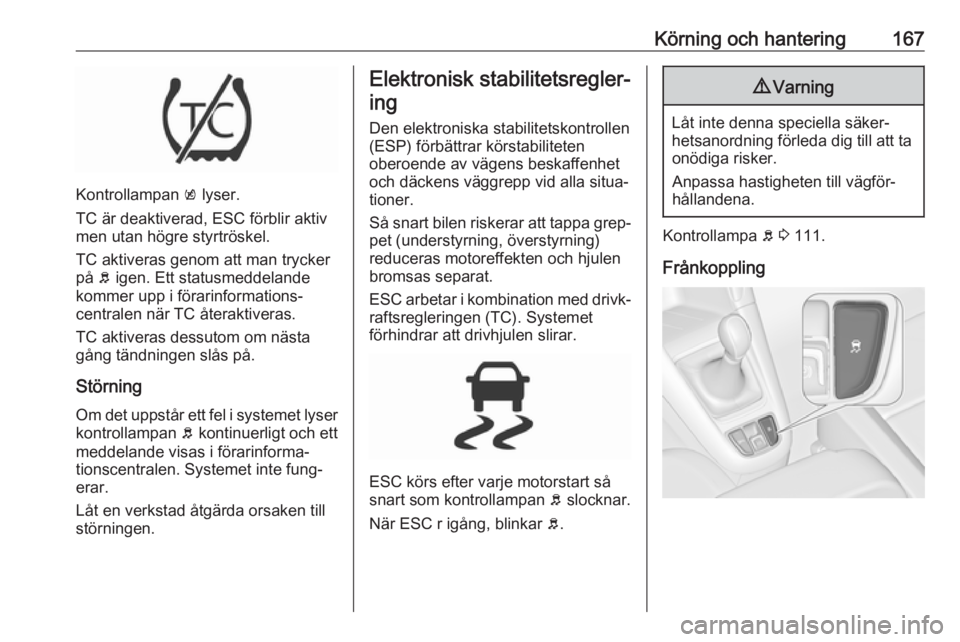

Körning och hantering167
Kontrollampan k lyser.
TC är deaktiverad, ESC förblir aktiv
men utan högre styrtröskel.
TC aktiveras genom att man trycker
på b igen. Ett statusmeddelande
kommer upp i förarinformations‐
centralen när TC återaktiveras.
TC aktiveras dessutom om nästa gång tändningen slås på.
Störning Om det uppstår ett fel i systemet lyser
kontrollampan b kontinuerligt och ett
meddelande visas i förarinforma‐
tionscentralen. Systemet inte fung‐
erar.
Låt en verkstad åtgärda orsaken till
störningen.
Elektronisk stabilitetsregler‐
ing
Den elektroniska stabilitetskontrollen
(ESP) förbättrar körstabiliteten
oberoende av vägens beskaffenhet
och däckens väggrepp vid alla situa‐
tioner.
Så snart bilen riskerar att tappa grep‐ pet (understyrning, överstyrning)
reduceras motoreffekten och hjulen
bromsas separat.
ESC arbetar i kombination med drivk‐ raftsregleringen (TC). Systemet
förhindrar att drivhjulen slirar.
ESC körs efter varje motorstart så
snart som kontrollampan b slocknar.
När ESC r igång, blinkar b.
9 Varning
Låt inte denna speciella säker‐
hetsanordning förleda dig till att ta onödiga risker.
Anpassa hastigheten till vägför‐
hållandena.
Kontrollampa b 3 111.
Frånkoppling

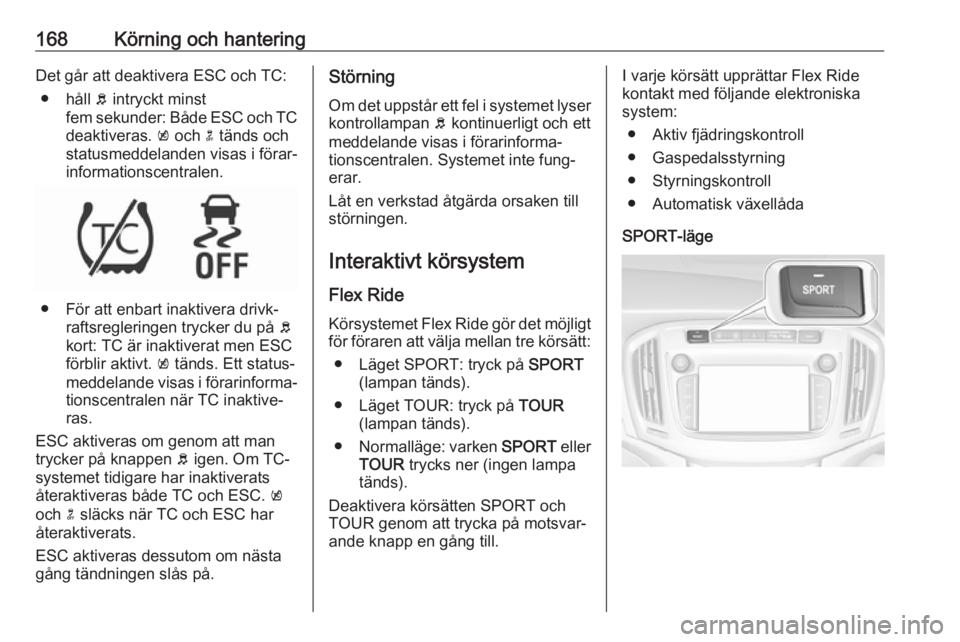

168Körning och hanteringDet går att deaktivera ESC och TC:● håll b intryckt minst
fem sekunder: Både ESC och TC
deaktiveras. k och n tänds och
statusmeddelanden visas i förar‐
informationscentralen.
● För att enbart inaktivera drivk‐ raftsregleringen trycker du på b
kort: TC är inaktiverat men ESC
förblir aktivt. k tänds. Ett status‐
meddelande visas i förarinforma‐ tionscentralen när TC inaktive‐
ras.
ESC aktiveras om genom att man trycker på knappen b igen. Om TC-
systemet tidigare har inaktiverats återaktiveras både TC och ESC. k
och n släcks när TC och ESC har
återaktiverats.
ESC aktiveras dessutom om nästa
gång tändningen slås på.
Störning
Om det uppstår ett fel i systemet lyser
kontrollampan b kontinuerligt och ett
meddelande visas i förarinforma‐
tionscentralen. Systemet inte fung‐
erar.
Låt en verkstad åtgärda orsaken till
störningen.
Interaktivt körsystem
Flex Ride Körsystemet Flex Ride gör det möjligt
för föraren att välja mellan tre körsätt:
● Läget SPORT: tryck på SPORT
(lampan tänds).
● Läget TOUR: tryck på TOUR
(lampan tänds).
● Normalläge: varken SPORT eller
TOUR trycks ner (ingen lampa
tänds).
Deaktivera körsätten SPORT och
TOUR genom att trycka på motsvar‐
ande knapp en gång till.I varje körsätt upprättar Flex Ride
kontakt med följande elektroniska
system:
● Aktiv fjädringskontroll
● Gaspedalsstyrning
● Styrningskontroll
● Automatisk växellåda
SPORT-läge
