OPEL ZAFIRA C 2017 Instruktionsbok

Körning och hantering189meddelande i förarinformations‐
centralen. Uppsök en verkstad i
händelse av ett permanent fel.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Infodisp‐
lay.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i bakluckans
handtag.
Tack vare kamerans höga placering
kan man se den bakre stötfångaren
på skärmen för att få en god orienter‐ ing.
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med en meters mellan‐
rum som projiceras på bilden för att
ange avståndet till de föremål som
visas.
Bilens beräknade bana visas enligt
styrningsvinkeln.

190Körning och hanteringVarningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av parkeringshjälpens
bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Frånkoppling Kameran stängs av när en viss
hastighet framåt överskrids eller när backen inte läggs i på ungefär
15 sekunder. Backkameran kan
deaktiveras manuellt på menyn
Personliga inställningar i Infodisplay.
Välj relevant inställning i Inställn..
Personliga inställningar 3 122.Deaktivering av vägledande linjer och
varningssymboler
7'' R 4.0 IntelliLink Aktivering och
deaktivering av de visuella vägle‐
dande linjerna och varningssymbo‐
lerna kan ändras med touch-knappar
i displayens nedre zon.
7'' Navi 950 Aktivering och deaktiver‐
ing av de visuella vägledande linjerna
och varningssymbolerna kan ändras
på menyn Inställningar i Info-Display.
Välj relevant inställning i Inställn., I
Fordon .
Info-Display 3 118.
Personliga inställningar 3 122.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Det omgivande området är mörkt.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet Rengör
insen, skölj den med vatten och
torka med en mjuk trasa
● Bakluckan inte är riktigt stängd ● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar
Trafikmärkesassistans Funktionalitet
Trafikmärkesassistanssystemet
upptäcker angivna trafikskyltar via en kamera i fronten och visar dem i förar‐
informationscentralen.

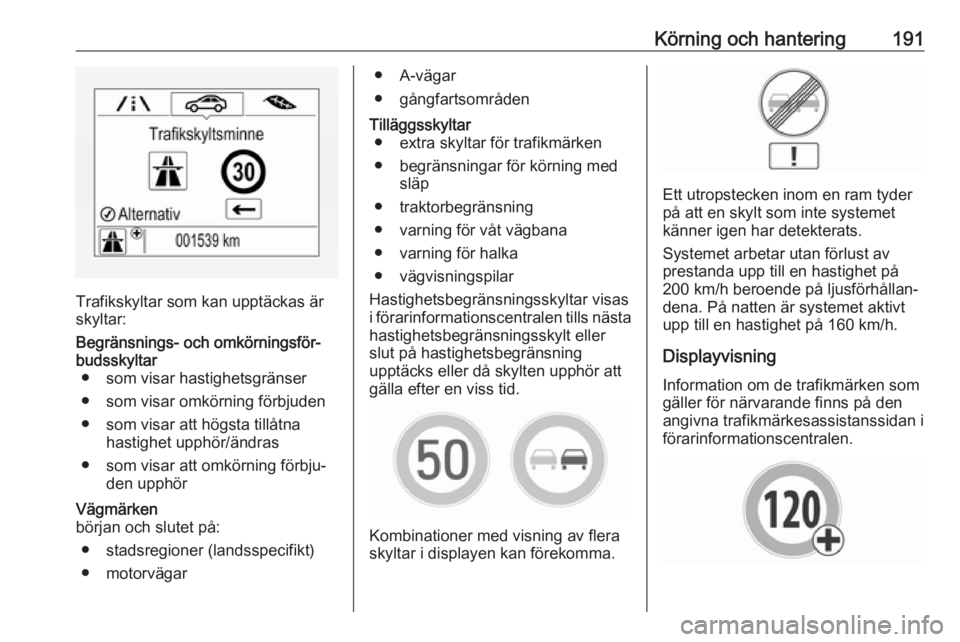

Körning och hantering191
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden
● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
början och slutet på:
● stadsregioner (landsspecifikt)
● motorvägar● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● begränsningar för körning med släp
● traktorbegränsning
● varning för våt vägbana
● varning för halka
● vägvisningspilar
Hastighetsbegränsningsskyltar visas
i förarinformationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning
upptäcks eller då skylten upphör att gälla efter en viss tid.
Kombinationer med visning av flera
skyltar i displayen kan förekomma.
Ett utropstecken inom en ram tyder
på att en skylt som inte systemet
känner igen har detekterats.
Systemet arbetar utan förlust av
prestanda upp till en hastighet på
200 km/h beroende på ljusförhållan‐
dena. På natten är systemet aktivt
upp till en hastighet på 160 km/h.
Displayvisning
Information om de trafikmärken som
gäller för närvarande finns på den
angivna trafikmärkesassistanssidan i
förarinformationscentralen.

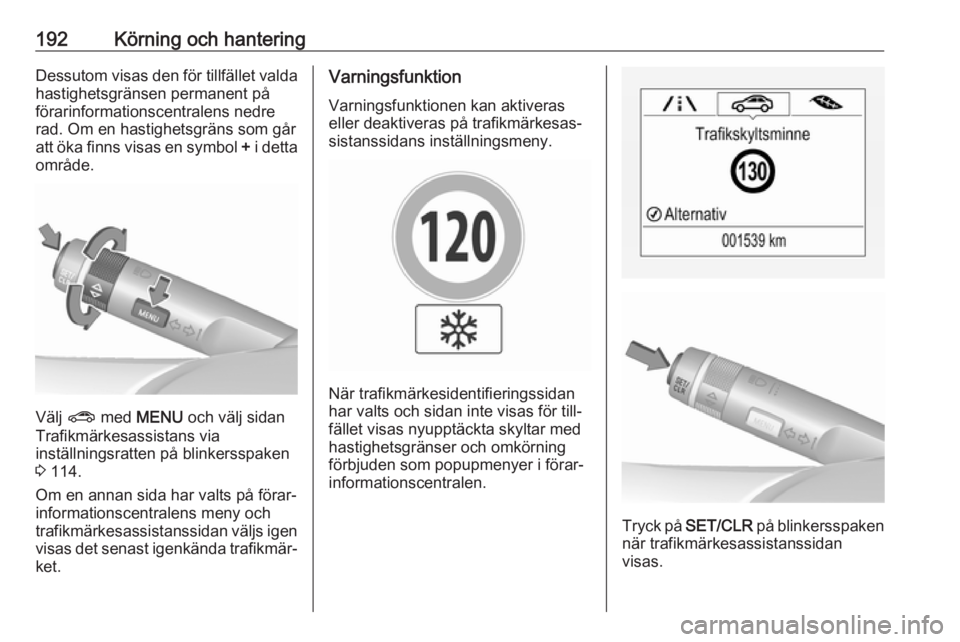

192Körning och hanteringDessutom visas den för tillfället valdahastighetsgränsen permanent på
förarinformationscentralens nedre
rad. Om en hastighetsgräns som går att öka finns visas en symbol + i detta
område.
Välj ? med MENU och välj sidan
Trafikmärkesassistans via
inställningsratten på blinkersspaken
3 114.
Om en annan sida har valts på förar‐
informationscentralens meny och
trafikmärkesassistanssidan väljs igen
visas det senast igenkända trafikmär‐ ket.
Varningsfunktion
Varningsfunktionen kan aktiveras
eller deaktiveras på trafikmärkesas‐
sistanssidans inställningsmeny.
När trafikmärkesidentifieringssidan
har valts och sidan inte visas för till‐
fället visas nyupptäckta skyltar med
hastighetsgränser och omkörning
förbjuden som popupmenyer i förar‐
informationscentralen.
Tryck på SET/CLR på blinkersspaken
när trafikmärkesassistanssidan
visas.

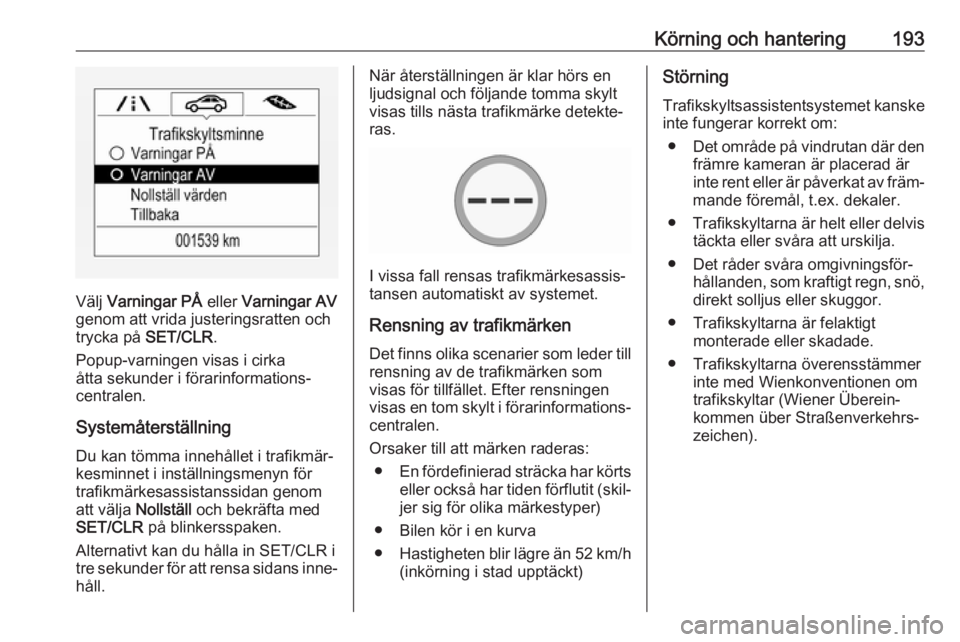

Körning och hantering193
Välj Varningar PÅ eller Varningar AV
genom att vrida justeringsratten och
trycka på SET/CLR.
Popup-varningen visas i cirka
åtta sekunder i förarinformations‐
centralen.
Systemåterställning Du kan tömma innehållet i trafikmär‐
kesminnet i inställningsmenyn för
trafikmärkesassistanssidan genom
att välja Nollställ och bekräfta med
SET/CLR på blinkersspaken.
Alternativt kan du hålla in SET/CLR i
tre sekunder för att rensa sidans inne‐
håll.
När återställningen är klar hörs en
ljudsignal och följande tomma skylt
visas tills nästa trafikmärke detekte‐
ras.
I vissa fall rensas trafikmärkesassis‐
tansen automatiskt av systemet.
Rensning av trafikmärken Det finns olika scenarier som leder till
rensning av de trafikmärken som
visas för tillfället. Efter rensningen
visas en tom skylt i förarinformations‐ centralen.
Orsaker till att märken raderas: ● En fördefinierad sträcka har körts
eller också har tiden förflutit (skil‐ jer sig för olika märkestyper)
● Bilen kör i en kurva
● Hastigheten blir lägre än 52 km/h
(inkörning i stad upptäckt)
Störning
Trafikskyltsassistentsystemet kanske
inte fungerar korrekt om:
● Det område på vindrutan där den
främre kameran är placerad är
inte rent eller är påverkat av främ‐
mande föremål, t.ex. dekaler.
● Trafikskyltarna är helt eller delvis
täckta eller svåra att urskilja.
● Det råder svåra omgivningsför‐ hållanden, som kraftigt regn, snö,direkt solljus eller skuggor.
● Trafikskyltarna är felaktigt monterade eller skadade.
● Trafikskyltarna överensstämmer inte med Wienkonventionen om
trafikskyltar (Wiener Überein‐
kommen über Straßenverkehrs‐
zeichen).

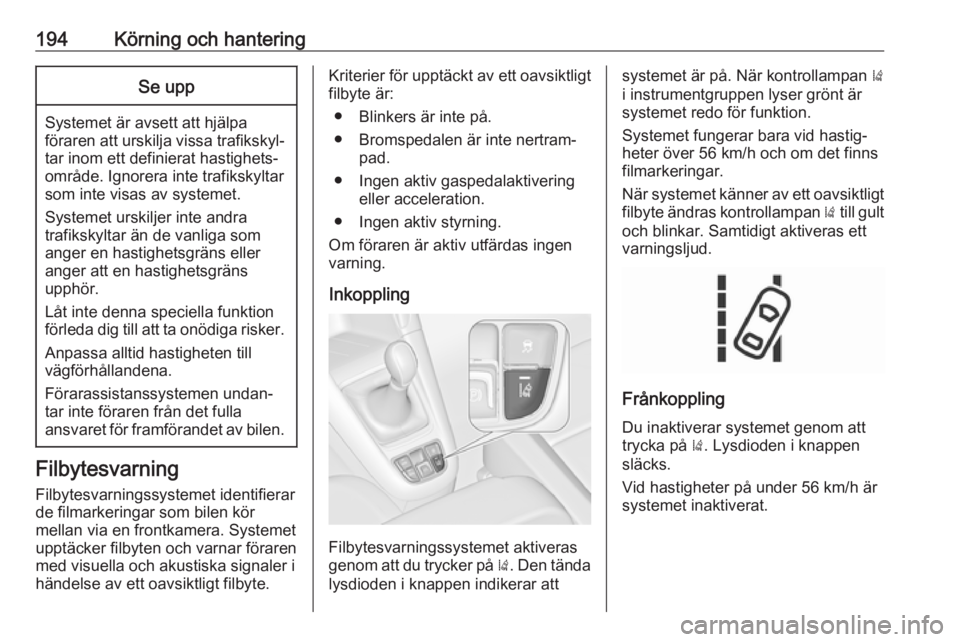

194Körning och hanteringSe upp
Systemet är avsett att hjälpa
föraren att urskilja vissa trafikskyl‐ tar inom ett definierat hastighets‐
område. Ignorera inte trafikskyltar
som inte visas av systemet.
Systemet urskiljer inte andra
trafikskyltar än de vanliga som
anger en hastighetsgräns eller
anger att en hastighetsgräns
upphör.
Låt inte denna speciella funktion förleda dig till att ta onödiga risker.
Anpassa alltid hastigheten till
vägförhållandena.
Förarassistanssystemen undan‐
tar inte föraren från det fulla
ansvaret för framförandet av bilen.
Filbytesvarning
Filbytesvarningssystemet identifierar
de filmarkeringar som bilen kör
mellan via en frontkamera. Systemet
upptäcker filbyten och varnar föraren
med visuella och akustiska signaler i
händelse av ett oavsiktligt filbyte.
Kriterier för upptäckt av ett oavsiktligt
filbyte är:
● Blinkers är inte på.
● Bromspedalen är inte nertram‐ pad.
● Ingen aktiv gaspedalaktivering eller acceleration.
● Ingen aktiv styrning.
Om föraren är aktiv utfärdas ingen
varning.
Inkoppling
Filbytesvarningssystemet aktiveras
genom att du trycker på ). Den tända
lysdioden i knappen indikerar att
systemet är på. När kontrollampan )
i instrumentgruppen lyser grönt är
systemet redo för funktion.
Systemet fungerar bara vid hastig‐
heter över 56 km/h och om det finns
filmarkeringar.
När systemet känner av ett oavsiktligt filbyte ändras kontrollampan ) till gult
och blinkar. Samtidigt aktiveras ett
varningsljud.
Frånkoppling
Du inaktiverar systemet genom att
trycka på ). Lysdioden i knappen
släcks.
Vid hastigheter på under 56 km/h är
systemet inaktiverat.

Körning och hantering195StörningFilbytesvarningssystemet kanske
inte fungerar korrekt om:
● Vindrutan inte är ren.
● Det råder svåra omgivningsför‐ hållanden som kraftigt regn, snö,
direkt solljus eller skuggor.
Systemet fungerar inte om inga
filmarkeringar registreras.Bränsle
Bränsle till bensinmotorer Använd endast blyfritt bränsle som
uppfyller den europeiska standarden
EN 228 eller E DIN 51626-1 eller motsvarande.
Motorn kan köras på bränsle som
innehåller upp till 10 % etanol (t.ex.
E10).
Fyll på bränsle med rekommenderat
oktantal. Ett lägre oktantal kan
försämra motoreffekten och vridmo‐
mentet och öka bränsleförbrukningen
något.Se upp
Använd inte bränsle eller bränsle‐
tillsatser som innehåller metall‐
komponenter som manganbase‐
rade tillsatser. Detta kan leda till
motorskador.
Se upp
Användning av ett bränsle som
inte uppfyller EN 228 respektive DIN 51626-1 eller något likvärdigt
bränsle kan leda till avsättningar
eller motorskador.
Se upp
Användning av bränsle med lägre
oktantal än det lägsta möjliga kan
leda till okontrollerad förbränning
och skador på motorn.
De motorspecifika kraven vad gäller oktantal finns i motordataöversikten
3 262. Om det finns en landsspecifik
etikett på tankluckan gäller informa‐
tionen på denna i stället för de
motorspecifika kraven.
Bränsle till dieselmotorer
Använd endast dieselbränsle som
uppfyller EN 590.
I länder utanför EU-området ska
Euro-dieselbränsle med svavelhalt
under 50 ppm användas.

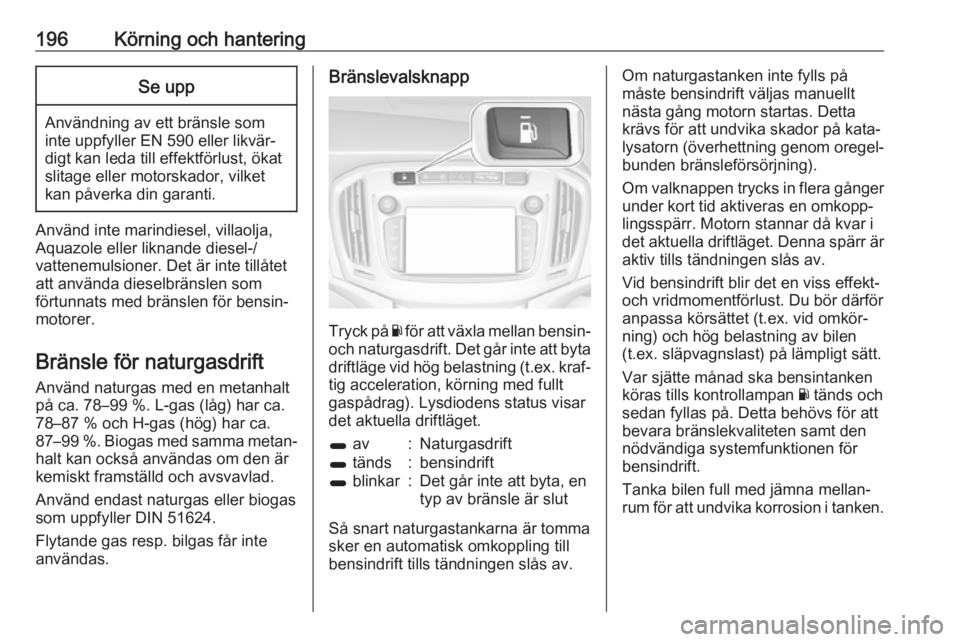

196Körning och hanteringSe upp
Användning av ett bränsle som
inte uppfyller EN 590 eller likvär‐
digt kan leda till effektförlust, ökat
slitage eller motorskador, vilket
kan påverka din garanti.
Använd inte marindiesel, villaolja,
Aquazole eller liknande diesel-/
vattenemulsioner. Det är inte tillåtet
att använda dieselbränslen som
förtunnats med bränslen för bensin‐
motorer.
Bränsle för naturgasdrift
Använd naturgas med en metanhalt
på ca. 78–99 %. L-gas (låg) har ca.
78–87 % och H-gas (hög) har ca.
87–99 %. Biogas med samma metan‐
halt kan också användas om den är
kemiskt framställd och avsvavlad.
Använd endast naturgas eller biogas
som uppfyller DIN 51624.
Flytande gas resp. bilgas får inte
användas.
Bränslevalsknapp
Tryck på Y för att växla mellan bensin-
och naturgasdrift. Det går inte att byta
driftläge vid hög belastning (t.ex. kraf‐ tig acceleration, körning med fullt
gaspådrag). Lysdiodens status visar
det aktuella driftläget.
1 av:Naturgasdrift1 tänds:bensindrift1 blinkar:Det går inte att byta, en
typ av bränsle är slut
Så snart naturgastankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Om naturgastanken inte fylls på
måste bensindrift väljas manuellt
nästa gång motorn startas. Detta
krävs för att undvika skador på kata‐
lysatorn (överhettning genom oregel‐
bunden bränsleförsörjning).
Om valknappen trycks in flera gånger
under kort tid aktiveras en omkopp‐
lingsspärr. Motorn stannar då kvar i
det aktuella driftläget. Denna spärr är aktiv tills tändningen slås av.
Vid bensindrift blir det en viss effekt-
och vridmomentförlust. Du bör därför
anpassa körsättet (t.ex. vid omkör‐
ning) och hög belastning av bilen
(t.ex. släpvagnslast) på lämpligt sätt.
Var sjätte månad ska bensintanken
köras tills kontrollampan Y tänds och
sedan fyllas på. Detta behövs för att
bevara bränslekvaliteten samt den
nödvändiga systemfunktionen för
bensindrift.
Tanka bilen full med jämna mellan‐
rum för att undvika korrosion i tanken.

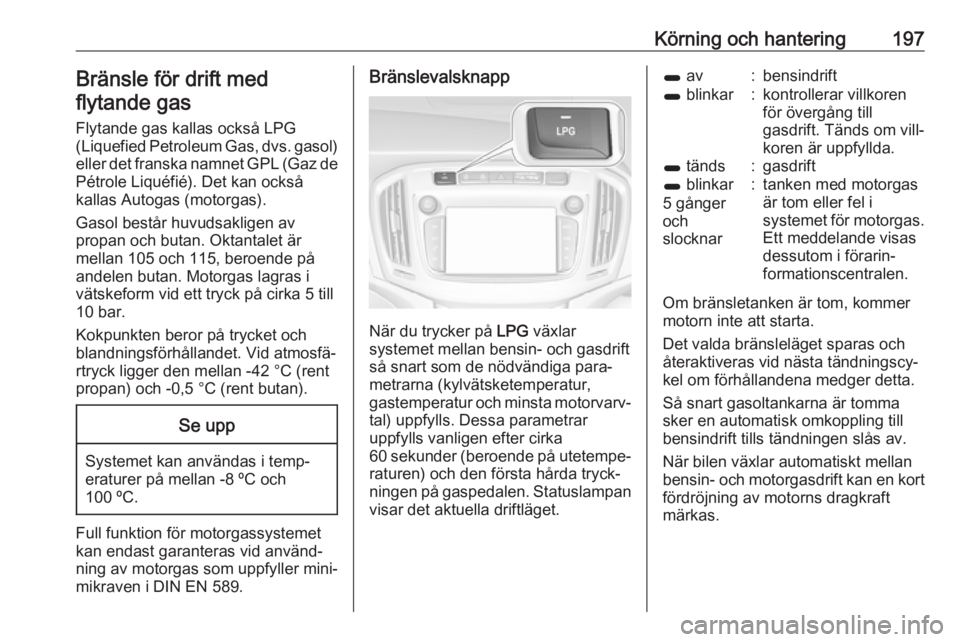

Körning och hantering197Bränsle för drift medflytande gas
Flytande gas kallas också LPG
(Liquefied Petroleum Gas, dvs. gasol)
eller det franska namnet GPL (Gaz de Pétrole Liquéfié). Det kan också
kallas Autogas (motorgas).
Gasol består huvudsakligen av
propan och butan. Oktantalet är
mellan 105 och 115, beroende på
andelen butan. Motorgas lagras i
vätskeform vid ett tryck på cirka 5 till
10 bar.
Kokpunkten beror på trycket och
blandningsförhållandet. Vid atmosfä‐
rtryck ligger den mellan -42 °C (rent
propan) och -0,5 °C (rent butan).Se upp
Systemet kan användas i temp‐
eraturer på mellan -8 ºC och
100 ºC.
Full funktion för motorgassystemet
kan endast garanteras vid använd‐
ning av motorgas som uppfyller mini‐
mikraven i DIN EN 589.
Bränslevalsknapp
När du trycker på LPG växlar
systemet mellan bensin- och gasdrift
så snart som de nödvändiga para‐
metrarna (kylvätsketemperatur,
gastemperatur och minsta motorvarv‐
tal) uppfylls. Dessa parametrar
uppfylls vanligen efter cirka
60 sekunder (beroende på utetempe‐ raturen) och den första hårda tryck‐ningen på gaspedalen. Statuslampan
visar det aktuella driftläget.
1 av:bensindrift1 blinkar:kontrollerar villkoren
för övergång till
gasdrift. Tänds om vill‐
koren är uppfyllda.1 tänds:gasdrift1 blinkar
5 gånger
och
slocknar:tanken med motorgas
är tom eller fel i
systemet för motorgas. Ett meddelande visas
dessutom i förarin‐
formationscentralen.
Om bränsletanken är tom, kommer
motorn inte att starta.
Det valda bränsleläget sparas och
återaktiveras vid nästa tändningscy‐
kel om förhållandena medger detta.
Så snart gasoltankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
När bilen växlar automatiskt mellan
bensin- och motorgasdrift kan en kort
fördröjning av motorns dragkraft
märkas.

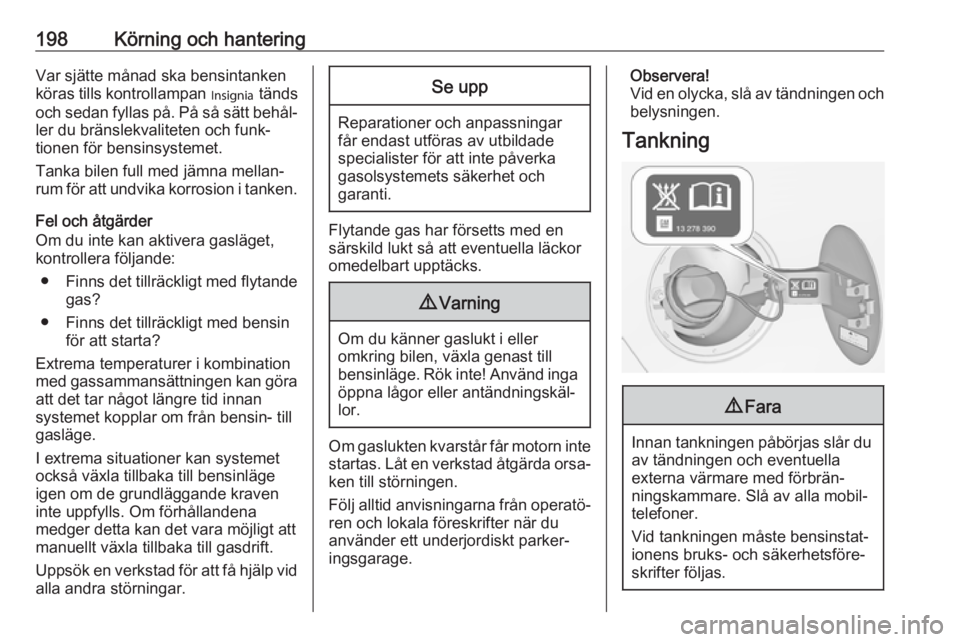

198Körning och hanteringVar sjätte månad ska bensintankenköras tills kontrollampan I tänds
och sedan fyllas på. På så sätt behål‐
ler du bränslekvaliteten och funk‐
tionen för bensinsystemet.
Tanka bilen full med jämna mellan‐
rum för att undvika korrosion i tanken.
Fel och åtgärder
Om du inte kan aktivera gasläget,
kontrollera följande:
● Finns det tillräckligt med flytande
gas?
● Finns det tillräckligt med bensin för att starta?
Extrema temperaturer i kombination med gassammansättningen kan göra
att det tar något längre tid innan
systemet kopplar om från bensin- till
gasläge.
I extrema situationer kan systemet
också växla tillbaka till bensinläge
igen om de grundläggande kraven
inte uppfylls. Om förhållandena
medger detta kan det vara möjligt att manuellt växla tillbaka till gasdrift.
Uppsök en verkstad för att få hjälp vid
alla andra störningar.Se upp
Reparationer och anpassningar
får endast utföras av utbildade
specialister för att inte påverka
gasolsystemets säkerhet och
garanti.
Flytande gas har försetts med en
särskild lukt så att eventuella läckor
omedelbart upptäcks.
9 Varning
Om du känner gaslukt i eller
omkring bilen, växla genast till
bensinläge. Rök inte! Använd inga öppna lågor eller antändningskäl‐lor.
Om gaslukten kvarstår får motorn inte startas. Låt en verkstad åtgärda orsa‐ken till störningen.
Följ alltid anvisningarna från operatö‐
ren och lokala föreskrifter när du
använder ett underjordiskt parker‐
ingsgarage.
Observera!
Vid en olycka, slå av tändningen och belysningen.
Tankning9 Fara
Innan tankningen påbörjas slår du
av tändningen och eventuella
externa värmare med förbrän‐
ningskammare. Slå av alla mobil‐
telefoner.
Vid tankningen måste bensinstat‐
ionens bruks- och säkerhetsföre‐
skrifter följas.
