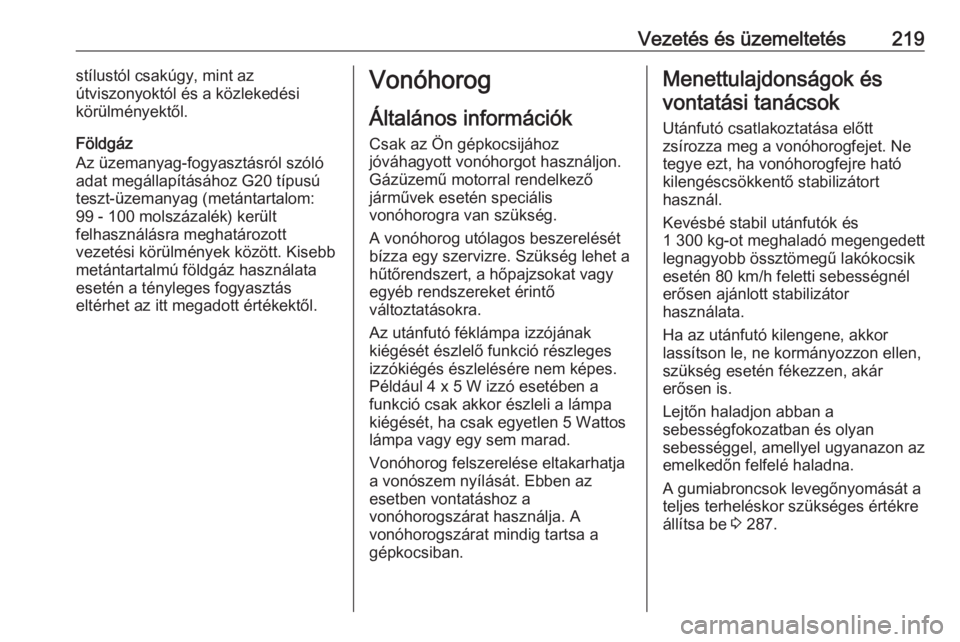

Vezetés és üzemeltetés219stílustól csakúgy, mint az
útviszonyoktól és a közlekedési
körülményektől.
Földgáz
Az üzemanyag-fogyasztásról szóló
adat megállapításához G20 típusú
teszt-üzemanyag (metántartalom: 99 - 100 molszázalék) került
felhasználásra meghatározott
vezetési körülmények között. Kisebb
metántartalmú földgáz használata esetén a tényleges fogyasztás
eltérhet az itt megadott értékektől.Vonóhorog
Általános információk
Csak az Ön gépkocsijához
jóváhagyott vonóhorgot használjon.
Gázüzemű motorral rendelkező
járművek esetén speciális
vonóhorogra van szükség.
A vonóhorog utólagos beszerelését
bízza egy szervizre. Szükség lehet a
hűtőrendszert, a hőpajzsokat vagy egyéb rendszereket érintő
változtatásokra.
Az utánfutó féklámpa izzójának
kiégését észlelő funkció részleges
izzókiégés észlelésére nem képes.
Például 4 x 5 W izzó esetében a funkció csak akkor észleli a lámpa
kiégését, ha csak egyetlen 5 Wattos
lámpa vagy egy sem marad.
Vonóhorog felszerelése eltakarhatja
a vonószem nyílását. Ebben az
esetben vontatáshoz a
vonóhorogszárat használja. A
vonóhorogszárat mindig tartsa a
gépkocsiban.Menettulajdonságok és
vontatási tanácsok
Utánfutó csatlakoztatása előtt
zsírozza meg a vonóhorogfejet. Ne
tegye ezt, ha vonóhorogfejre ható
kilengéscsökkentő stabilizátort
használ.
Kevésbé stabil utánfutók és
1 300 kg-ot meghaladó megengedett legnagyobb össztömegű lakókocsik
esetén 80 km/h feletti sebességnél
erősen ajánlott stabilizátor
használata.
Ha az utánfutó kilengene, akkor
lassítson le, ne kormányozzon ellen,
szükség esetén fékezzen, akár
erősen is.
Lejtőn haladjon abban a
sebességfokozatban és olyan
sebességgel, amellyel ugyanazon az
emelkedőn felfelé haladna.
A gumiabroncsok levegőnyomását a
teljes terheléskor szükséges értékre
állítsa be 3 287.

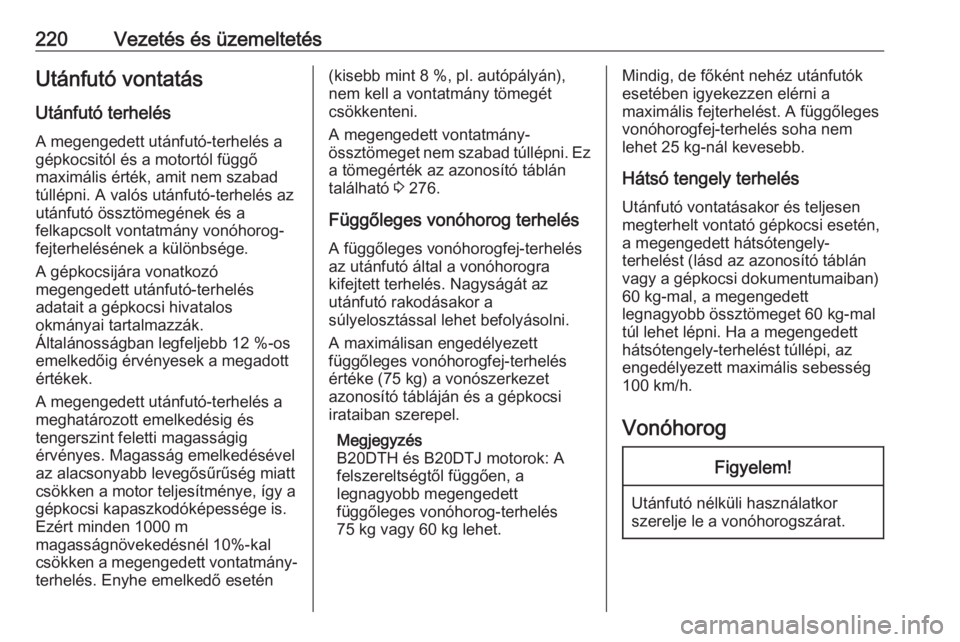

220Vezetés és üzemeltetésUtánfutó vontatás
Utánfutó terhelés A megengedett utánfutó-terhelés a
gépkocsitól és a motortól függő
maximális érték, amit nem szabad
túllépni. A valós utánfutó-terhelés az
utánfutó össztömegének és a
felkapcsolt vontatmány vonóhorog-
fejterhelésének a különbsége.
A gépkocsijára vonatkozó
megengedett utánfutó-terhelés
adatait a gépkocsi hivatalos
okmányai tartalmazzák.
Általánosságban legfeljebb 12 %-os
emelkedőig érvényesek a megadott
értékek.
A megengedett utánfutó-terhelés a
meghatározott emelkedésig és
tengerszint feletti magasságig
érvényes. Magasság emelkedésével
az alacsonyabb levegősűrűség miatt
csökken a motor teljesítménye, így a
gépkocsi kapaszkodóképessége is.
Ezért minden 1000 m
magasságnövekedésnél 10%-kal
csökken a megengedett vontatmány-
terhelés. Enyhe emelkedő esetén(kisebb mint 8 %, pl. autópályán),
nem kell a vontatmány tömegét
csökkenteni.
A megengedett vontatmány-
össztömeget nem szabad túllépni. Ez a tömegérték az azonosító táblán
található 3 276.
Függőleges vonóhorog terhelés A függőleges vonóhorogfej-terhelés
az utánfutó által a vonóhorogra
kifejtett terhelés. Nagyságát az
utánfutó rakodásakor a
súlyelosztással lehet befolyásolni.
A maximálisan engedélyezett
függőleges vonóhorogfej-terhelés
értéke (75 kg) a vonószerkezet
azonosító tábláján és a gépkocsi
irataiban szerepel.
Megjegyzés
B20DTH és B20DTJ motorok: A
felszereltségtől függően, a
legnagyobb megengedett
függőleges vonóhorog-terhelés
75 kg vagy 60 kg lehet.Mindig, de főként nehéz utánfutók
esetében igyekezzen elérni a
maximális fejterhelést. A függőleges
vonóhorogfej-terhelés soha nem
lehet 25 kg-nál kevesebb.
Hátsó tengely terhelés Utánfutó vontatásakor és teljesen
megterhelt vontató gépkocsi esetén,
a megengedett hátsótengely-
terhelést (lásd az azonosító táblán
vagy a gépkocsi dokumentumaiban)
60 kg-mal, a megengedett
legnagyobb össztömeget 60 kg-mal
túl lehet lépni. Ha a megengedett
hátsótengely-terhelést túllépi, az
engedélyezett maximális sebesség
100 km/h.
VonóhorogFigyelem!
Utánfutó nélküli használatkorszerelje le a vonóhorogszárat.

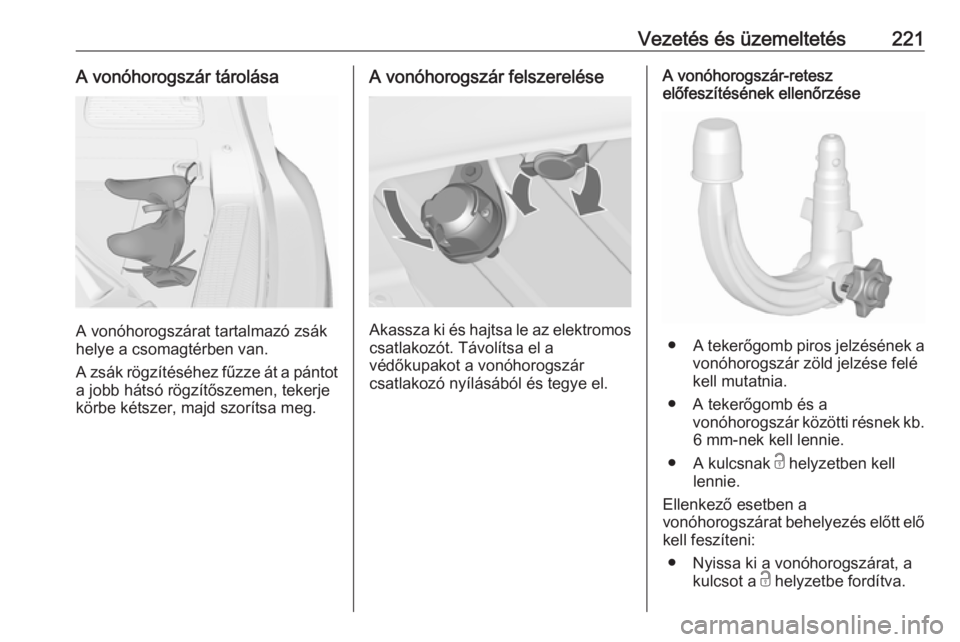

Vezetés és üzemeltetés221A vonóhorogszár tárolása
A vonóhorogszárat tartalmazó zsák
helye a csomagtérben van.
A zsák rögzítéséhez fűzze át a pántot
a jobb hátsó rögzítőszemen, tekerje
körbe kétszer, majd szorítsa meg.
A vonóhorogszár felszerelése
Akassza ki és hajtsa le az elektromos
csatlakozót. Távolítsa el a
védőkupakot a vonóhorogszár
csatlakozó nyílásából és tegye el.
A vonóhorogszár-retesz
előfeszítésének ellenőrzése
● A tekerőgomb piros jelzésének a
vonóhorogszár zöld jelzése felé
kell mutatnia.
● A tekerőgomb és a vonóhorogszár közötti résnek kb.6 mm-nek kell lennie.
● A kulcsnak c helyzetben kell
lennie.
Ellenkező esetben a
vonóhorogszárat behelyezés előtt elő
kell feszíteni:
● Nyissa ki a vonóhorogszárat, a kulcsot a c helyzetbe fordítva.

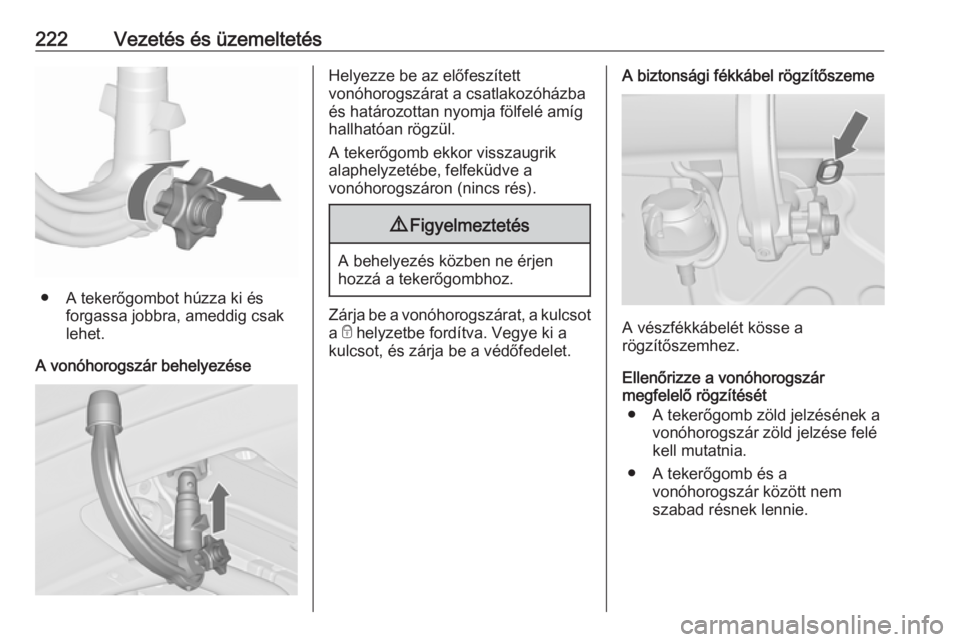

222Vezetés és üzemeltetés
● A tekerőgombot húzza ki ésforgassa jobbra, ameddig csaklehet.
A vonóhorogszár behelyezése
Helyezze be az előfeszített
vonóhorogszárat a csatlakozóházba és határozottan nyomja fölfelé amíg
hallhatóan rögzül.
A tekerőgomb ekkor visszaugrik
alaphelyzetébe, felfeküdve a
vonóhorogszáron (nincs rés).9 Figyelmeztetés
A behelyezés közben ne érjen
hozzá a tekerőgombhoz.
Zárja be a vonóhorogszárat, a kulcsot
a e helyzetbe fordítva. Vegye ki a
kulcsot, és zárja be a védőfedelet.
A biztonsági fékkábel rögzítőszeme
A vészfékkábelét kösse a
rögzítőszemhez.
Ellenőrizze a vonóhorogszár
megfelelő rögzítését
● A tekerőgomb zöld jelzésének a vonóhorogszár zöld jelzése felé
kell mutatnia.
● A tekerőgomb és a vonóhorogszár között nem
szabad résnek lennie.

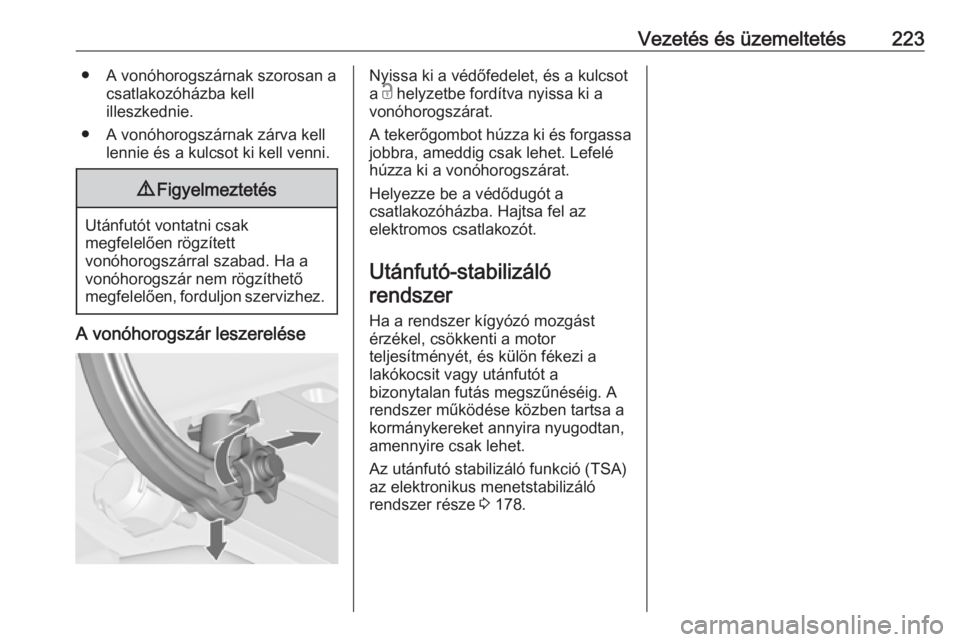

Vezetés és üzemeltetés223● A vonóhorogszárnak szorosan acsatlakozóházba kell
illeszkednie.
● A vonóhorogszárnak zárva kell lennie és a kulcsot ki kell venni.9Figyelmeztetés
Utánfutót vontatni csak
megfelelően rögzített
vonóhorogszárral szabad. Ha a
vonóhorogszár nem rögzíthető
megfelelően, forduljon szervizhez.
A vonóhorogszár leszerelése
Nyissa ki a védőfedelet, és a kulcsot
a c helyzetbe fordítva nyissa ki a
vonóhorogszárat.
A tekerőgombot húzza ki és forgassa
jobbra, ameddig csak lehet. Lefelé húzza ki a vonóhorogszárat.
Helyezze be a védődugót a
csatlakozóházba. Hajtsa fel az
elektromos csatlakozót.
Utánfutó-stabilizáló rendszer
Ha a rendszer kígyózó mozgást
érzékel, csökkenti a motor
teljesítményét, és külön fékezi a
lakókocsit vagy utánfutót a
bizonytalan futás megszűnéséig. A
rendszer működése közben tartsa a
kormánykereket annyira nyugodtan,
amennyire csak lehet.
Az utánfutó stabilizáló funkció (TSA)
az elektronikus menetstabilizáló
rendszer része 3 178.

224AutóápolásAutóápolásÁltalános információk.................225
Tartozékok és gépjármű módosulatok ........................... 225
Gépjármű tárolása ...................225
Az életciklusuk végéhez ért gépkocsik újrahasznosítása ...226
A gépkocsi ellenőrzése ..............226
Munka elvégzése ....................226
Motorháztető ........................... 227
Motorolaj .................................. 227
Motor hűtőfolyadék ..................229
Szervokormány folyadék .........229
Ablakmosó folyadék ................230
Fékek ....................................... 230
Fékfolyadék ............................. 230
Járműakkumulátor ...................231
Dízel üzemanyag rendszer légtelenítő ............................... 233
Ablaktörlő lapát csere ..............233
Izzócsere ................................... 234
Halogén fényszórók .................234
LED fényszórók .......................236
Ködlámpák .............................. 236
Hátsó lámpák .......................... 237
Oldalsó irányjelzők ..................240Rendszámtábla világítás .........240
Belső világítás ......................... 241
Műszerfal világítás ...................241
Elektromos rendszer ..................241
Biztosítékok ............................. 241
Motorházi biztosítékdoboz .......243
Műszerfali biztosítékdoboz ......244
Csomagtéri biztosítékdoboz ....246
Szerszámkészlet ........................247
Szerszámok ............................. 247
Kerekek és gumiabroncsok .......248
Téli gumiabroncsok .................248
Gumiabroncs megjelölések .....248
Gumiabroncs-levegőnyomás ...248
Gumiabroncs-levegőnyomás ellenőrző rendszer ..................250
Futófelület mélység .................254
Gumiabroncs és kerékméret csere ....................................... 254
Dísztárcsák .............................. 255
Kerékláncok ............................. 255
Gumiabroncs javító készlet .....255
Kerékcsere .............................. 258
Pótkerék .................................. 261
Segédindítás .............................. 264
Bikázás .................................... 264
Vontatás ..................................... 266
Gépjármű vontatása ................266
Másik gépjármű vontatása ......267Gépkocsiápolás .........................268
Külső ápolás ............................ 268
Belső ápolás ............................ 270

Autóápolás225Általános információk
Tartozékok és gépjármű módosulatok
Javasoljuk, hogy csak eredeti
alkatrészeket és tartozékokat
használjon, és kifejezetten az Ön
gépkocsi típusához kifejlesztett gyári alkatrészeket. Nem tudjuk más
gyártmányok megbízhatóságát
felmérni és szavatolni - még akkor
sem, ha azokat az illetékes
hatóságok valamely egyéb formában
engedélyezték.
A standard gépjármű specifikáció bármely módosítása, átalakítása
vagy egyéb megváltoztatása
(korlátozás nélkül beleértve a
szoftvermódosításokat, az
elektronikus vezérlőegységek
módosítását) érvénytelenítheti az Opel által vállalt garanciát. Továbbá
az ilyen változtatások hatással
lehetnek az üzemanyag
fogyasztásra, CO 2-kibocsátásra és a
jármű egyéb kibocsátásaira és azt
okozhatja, hogy jármű már nem felelmeg a típusbizonyítványnak, kihatva
ezzel a gépjármű regisztráció
érvényességére.Figyelem!
Amikor a gépjárművet vonaton vagy autómentőn szállítják, a
sárvédők sérülhetnek.
Gépjármű tárolása
Hosszú ideig történő tárolás Ha a gépkocsit több hónapos
időtartamra leállítja:
● Mossa le és viaszolja a gépkocsit.
● Ellenőriztesse a védőviaszt a motortérben és az alvázon.
● Tisztítsa meg és konzerválja a gumitömítéseket.
● Töltse teljesen fel az üzemanyagtartályt.
● Cserélje le a motorolajat.
● Eressze le a szélvédőmosó tartályt.
● Ellenőrizze a hűtőfolyadék fagy- és korrózióvédelmét.
● A gumiabroncsok levegőnyomását állítsa be a
teljes terhelésnek megfelelő
értékre.
● Tárolja a gépkocsit száraz és jó szellőzésű helyiségben.
Kapcsoljon első vagy
hátrameneti sebességfokozatba,
illetve kapcsolja a
fokozatválasztó kart P állásba.
Előzze meg a gépkocsi
elgurulásának lehetőségét.
● Ne húzza be a kéziféket.
● Nyissa ki a motorháztetőt, csukjon be minden ajtót, és zárja
be a gépkocsit.
● Csatlakoztassa le a sarut az akkumulátor negatív pólusáról.
Győződjön meg róla, hogy egyik
rendszer sem működik, pl.
riasztóberendezés.

226AutóápolásA gépkocsi ismételt üzembe
helyezése
Amikor a gépkocsit újra üzembe
helyezi:
● Csatlakoztassa a negatív pólus saruját a gépkocsi
akkumulátorára. Aktivizálja az
elektromos ablakemelő
elektronikáját.
● Ellenőrizze a gumiabroncsok levegőnyomását.
● Töltse fel a szélvédőmosó- folyadék tartályt.
● Ellenőrizze a motorolajszintet.
● Ellenőrizze a hűtőfolyadék- szintet.
● Mivel az AdBlue tartóssága két évre korlátozódik, a folyadékot ki
kell cserélni, ha túl régi. Kérjen
segítséget egy szerviztől.
● Szerelje fel a rendszámtáblát.Az életciklusuk végéhez ért
gépkocsik újrahasznosítása
A gépkocsi újrahasznosító
központokról és az életciklusuk
végéhez ért gépkocsik
újrahasznosításáról internetes
honlapunkon tájékozódhat, ahol erre
jogilag szükség van. Csak
jóváhagyással rendelkező
újrahasznosító központra bízza ezt a
munkát.
A gázüzemű gépkocsikat csak erre felhatalmazott szervizközpontban
lehet újrahasznosítani.A gépkocsi ellenőrzése
Munka elvégzése9 Figyelmeztetés
Csak kikapcsolt gyújtásnál
végezzen ellenőrzéseket a
motortérben.
A hűtőventilátor még kikapcsolt
gyújtásnál is elindulhat.

Autóápolás2279Veszély
A gyújtásrendszer nagyon magas
feszültséggel működik. Ne érintse
meg.
Motorháztető
Nyitás
Húzza meg a kioldókart, majd
engedje vissza eredeti helyzetébe.
Mozdítsa a biztonsági reteszt oldalra
a jármű bal oldala felé és nyissa ki a
motortérfedelet.
A motorháztetőt egy emelő tartja
automatikusan nyitva.
Ha Autostop közben a motorháztető
nyitva van, a motor, biztonsági
okokból, automatikusan újraindul.
Zárás
A motorháztető lecsukása előtt
nyomja vissza a kitámasztó rudat a
tartójába.
Engedje le a motorháztetőt, és hagyja a reteszre esni alacsony
magasságból (20-25 cm).
Ellenőrizze, hogy a motorháztető
megfelelően bezáródott.Figyelem!
Ne nyomja a motorháztetőt a reteszbe, hogy elkerülje a
horpadásokat.
Motorolaj
A motor károsodásának megelőzése
érdekében rendszeresen ellenőrizze
a motorolaj szintet. Csak megfelelő
minőségű motorolajat használjon.
Javasolt üzemeltetési folyadékok és kenőanyagok 3 273.
A maximális motorolaj-fogyasztás 0,6 liter / 1000 km.
Ellenőrzéskor a gépkocsi álljon
vízszintes felületen. A motornak
üzemi hőmérsékleten kell lennie, és
legalább öt perce legyen leállítva.
Húzza ki a szintjelző pálcát, törölje
tisztára, helyezze vissza ütközésig,
húzza ki és olvassa le az olajszintet.

228AutóápolásHelyezze vissza a szintjelző pálcátütközésig és fél fordulattal fordítsa el.
A motor típusától függően
különbözőek a szintjelző pálcák.
Amikor a motorolajszint a MIN
jelzésig csökkent, töltsön utána
motorolajat.
Javasoljuk, hogy ugyanolyan
minőségű motorolajat használjon,
mint amilyet az utolsó cserénél
betöltöttek.
A motorolajszint az szintjelző pálca
MAX jelénél ne legyen magasabban.
Egyes motorokon tölcsérre lehet
szükség a motorolaj feltöltéséhez.
A tölcsér a csomagtér jobb oldali
tárolórekeszében található.
Használja a tölcsért a motorolaj
betöltéséhez a motorolaj-nyílásba.
A feltöltést követően, tegye a tölcsért
a műanyag tasakba és tartsa a
tárolórekeszben.
Figyelem!
A többletmennyiséget le kell ereszteni vagy ki kell szivattyúzni.
Feltöltési mennyiségek 3 286.
Helyezze vissza a kupakot
egyenesen és húzza meg.
