Îngrijirea autovehiculului259este indicat pe eticheta cu
informaţii despre presiunea în
anvelope.
15. Asiguraţi-vă că starea de încărcare a anvelopei este reglatăconform presiunii selectate
3 122.
Adâncimea profilului căii de rulare
Verificaţi grosimea suprafeţei de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm
(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor rămâne aceeaşi ca înainte.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiunii
jantelor şi anvelopelor
Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de fabricant
pentru autovehiculul respectiv şi care
se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.

260Îngrijirea autovehicululuiÎn cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Autovehicule cu roţi din oţel: Nu
montaţi capace de roţi dacă utilizaţi
piuliţe de roată cu blocare.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.
Utilizaţi numai lanţuri cu zale fine, care nu adaugă mai mult de 10 mm la calea de rulare şi pe latura interioară
a anvelopelor (inclusiv lacătele
lanţurilor).
9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Lanţurile antiderapante sunt permise
numai pe anvelope de dimensiunea 215/60 R16 şi 225/50 R17.
Nu se permite utilizarea lanţurilor
antiderapante pe roata de rezervă de
uz temporar.
Setul pentru depanarea anvelopelor
Deteriorările minore ale profilului căii
de rulare pot fi reparate cu ajutorul
setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelope.
Deteriorările anvelopei mai mari de
4 mm sau cele de pe flancuri nu pot fi
reparate cu setul pentru depanarea
anvelopelor.9 Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.

Îngrijirea autovehiculului261Dacă aveţi o pană de cauciuc:
Trageţi frâna de mână şi cuplaţi
treapta întâia, treapta marşarier sau
poziţia P.
Setul pentru depanarea anvelopelor
se află în partea stângă a
portbagajului, în spatele unui capac.
1. Scoateţi setul pentru depanarea anvelopelor din portbagaj.
2. Scoateţi compresorul.
3. Scoateţi cablul electric şi furtunul de aer din compartimentele de
stocare de sub compresor.
4. Înşurubaţi furtunul de aer al compresorului pe racordul de pe
recipientul cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în elementul de fixare de
pe compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul
cu soluţie de etanşare să stea
vertical.
6. Deşurubaţi căpăcelul ventilului anvelopei aflate în pană.
7. Înşurubaţi furtunul de umplere pe ventilul anvelopei.
8. Comutatorul compresorului trebuie adus în poziţia J.

262Îngrijirea autovehiculului9. Conectaţi fişa de alimentare lapriza pentru accesorii sau la prizabrichetei.
Pentru a evita descărcarea
bateriei, vă recomandăm să lăsaţi motorul în funcţiune.
10. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
11. Manometrul compresorului indică pentru scurt timp maxim 6 bari peparcursul golirii recipientului cu
soluţie de etanşare (circa
30 de secunde). Apoi presiunea
indicată începe să scadă.
12. Întreaga cantitate de soluţie de etanşare este pompată în
anvelopă. Ulterior, anvelopa este
umflată.
13. Presiunea prescrisă trebuie să fie
atinsă în zece minute. Presiunea
în anvelope 3 292. După ce aţi
obţinut presiunea corectă, opriţi
compresorul.
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de zece
minute, desfaceţi setul pentru
depanarea anvelopelor. Deplasaţi autovehiculul astfel încât roţile săparcurgă o rotaţie completă.
Instalaţi din nou setul pentru
depanarea anvelopelor şi
continuaţi procedura de umplere
timp de alte zece minute. Dacă
valoarea specificată a presiunii în
anvelope nu este atinsă,
anvelopa este prea deteriorată.
Apelaţi la un atelier service
autorizat pentru asistenţă.
Reduceţi presiunea în exces prin
intermediul butonului de pe
manometru.
Nu utilizaţi compresorul pentru
mai mult de zece minute.
14. Detaşaţi setul pentru depanarea anvelopelor. Împingeţi clema de
pe suport pentru a putea scoate
recipientul cu soluţie de etanşare
din suport. Înşurubaţi furtunul
pentru umflarea anvelopei la
racordul liber al recipientului cu
soluţie de etanşare. Acest lucru
previne scurgerea soluţiei de
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia scursă cu o lavetă.

Îngrijirea autovehiculului26316. Eticheta autocolantă de perecipientul cu soluţie de etanşare,ce indică viteza maximă admisă,
trebuie afişată în câmpul vizual al
şoferului.
17. Porniţi cât mai repede pentru a facilita distribuirea uniformă a
soluţiei în anvelopă. După ce aţi
condus aprox. 10 km (dar nu mai
mult de zece minute), opriţi şi
verificaţi presiunea în anvelopă.
Cuplaţi furtunul compresorului
direct pe ventil pentru a face acest lucru.
Dacă presiunea este mai mică de 1,3 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,3 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier
service autorizat pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în
conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -30 °C.
Adaptoarele furnizate se pot utiliza
pentru umflarea altor articole, de ex.,
mingi de fotbal, saltele gonflabile,
bărci pneumatice etc. Acestea se află sub compresor. Pentru a-l
scoate, înşurubaţi furtunul de aer al
compresorului şi luaţi adaptorul.
Înlocuirea roţii
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 260.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.

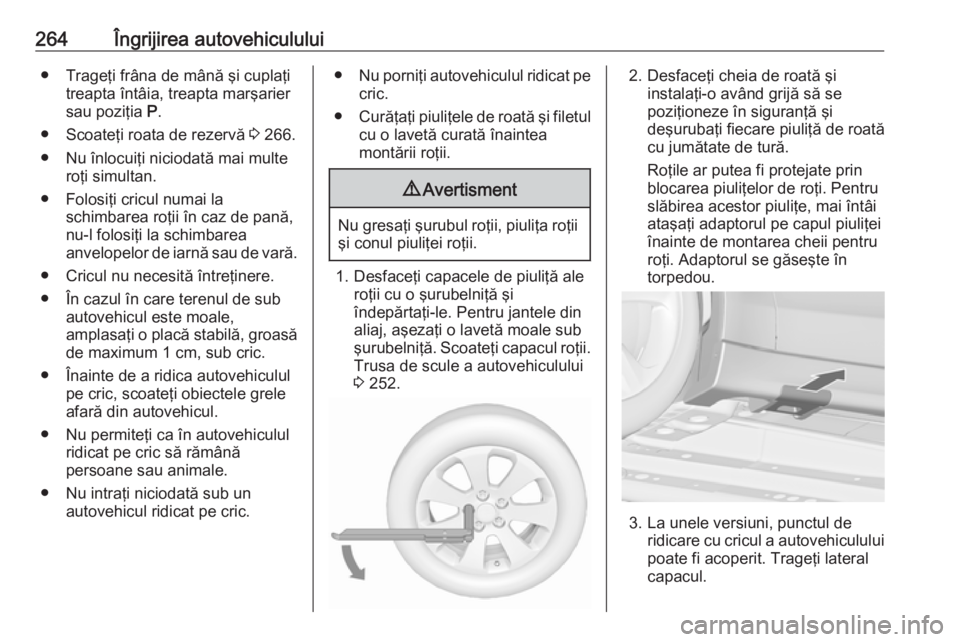

264Îngrijirea autovehiculului● Trageţi frâna de mână şi cuplaţitreapta întâia, treapta marşarier
sau poziţia P.
● Scoateţi roata de rezervă 3 266.
● Nu înlocuiţi niciodată mai multe roţi simultan.
● Folosiţi cricul numai la schimbarea roţii în caz de pană,
nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.
● Cricul nu necesită întreţinere.
● În cazul în care terenul de sub autovehicul este moale,
amplasaţi o placă stabilă, groasă de maximum 1 cm, sub cric.
● Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele
afară din autovehicul.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.●Nu porniţi autovehiculul ridicat pe
cric.
● Curăţaţi piuliţele de roată şi filetul
cu o lavetă curată înaintea
montării roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele de piuliţă ale
roţii cu o şurubelniţă şi
îndepărtaţi-le. Pentru jantele din
aliaj, aşezaţi o lavetă moale sub
şurubelniţă. Scoateţi capacul roţii.
Trusa de scule a autovehiculului
3 252.
2. Desfaceţi cheia de roată şi
instalaţi-o având grijă să se
poziţioneze în siguranţă şi
deşurubaţi fiecare piuliţă de roată
cu jumătate de tură.
Roţile ar putea fi protejate prin
blocarea piuliţelor de roţi. Pentru
slăbirea acestor piuliţe, mai întâi
ataşaţi adaptorul pe capul piuliţei
înainte de montarea cheii pentru
roţi. Adaptorul se găseşte în
torpedou.
3. La unele versiuni, punctul de ridicare cu cricul a autovehiculului
poate fi acoperit. Trageţi lateral
capacul.

Îngrijirea autovehiculului265
4. Asiguraţi-vă că poziţionareacricului s-a făcut corect în punctulde ridicare adecvat.
5. Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
6. Deşurubaţi piuliţele de roţi.
7. Înlocuiţi roata. Roata de rezervă 3 266
8. Înşurubaţi piuliţele pe roţi.
9. Coborâţi autovehiculul şi scoateţi cricul.
10. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat fiecare piuliţă. Cuplul
de strângere este de 140 Nm.
11. Aliniaţi orificiul pentru ventil din capacul roţii faţă de ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
12. Montaţi capacul punctului de ridicare cu cricul a
autovehiculului.
13. Depozitaţi roata înlocuită 3 266,
trusa de scule 3 252 şi adaptorul
pentru piuliţele de roată cu
blocare 3 71.
14. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Solicitaţi înlocuirea sau repararea cât
mai curând posibil a anvelopei
defecte.

266Îngrijirea autovehicululuiPoziţia de ridicare pentru pentru
platforma elevatorului
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.
Poziţionaţi braţul din faţă al platformei elevatorului la nivelul podelei
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 260.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio etichetă nu indică aceasta. Solicitaţi
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este echipată cu o
jantă de tablă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă este amplasată într-
un suport, sub podeaua
autovehiculului.
1. Deschideţi compartimentul de depozitare din portbagaj 3 252.
2. Demontaţi ambele capace ale şuruburilor hexagonale.

Îngrijirea autovehiculului267
3. Fixaţi cheia de roţi pe un şurubhexagonal şi răsuciţi-o în sens
antiorar până când se observă o
rezistenţă.
4. Continuaţi cu celălalt şurub hexagonal în acelaşi mod.5. Ridicaţi suportul pentru roata derezervă şi desprindeţi din cârlige
ambele opritoare.
6. Coborâţi suportul pentru roata de rezervă.
7. Detaşaţi cablul de siguranţă.
8. Coborâţi complet suportul şi scoateţi roata de rezervă.
9. Înlocuiţi roata. Roata deteriorată trebuie fixată în
portbagaj, vezi mai jos.
10. Ridicaţi suportul pentru roata de rezervă gol şi introduceţi cablul de
siguranţă.
11. Ridicaţi mai mult suportul pentru roata de rezervă şi fixaţi în ambele
opritoare. Părţile deschise ale
opritoarelor trebuie să fie
îndreptate în direcţia de mers.

268Îngrijirea autovehiculului12. Închideţi suportul pentru roata derezervă gol prin răsucirea în sens
orar a ambelor şuruburi hexagonale cu ajutorul cheii de
roţi.
13. Fixaţi capacele deasupra ambelor
şuruburi hexagonale.
14. Depozitaţi cheia pentru roţi şi cricul în spaţiul de depozitare din
faţa hayonului.
15. Închideţi capacul compartimentului de depozitare.
La depozitarea roţii de rezervă în
suportul pentru roata de rezervă,
observaţi că roata este poziţionată cu
supapa anvelopei deasupra degajării
suportului roţii.
Depozitarea unei roţi de
dimensiune maximă deteriorate
în portbagaj
Suportul pentru roata de rezervă nueste proiectat pentru alte dimensiuni
ale roţii decât cele ale roţii de rezervă.O roată de rezervă deteriorată, mai
mare decât roata de rezervă, trebuie
depozitată în portbagaj şi trebuie
fixată cu o chingă. Trusa de scule a
autovehiculului 3 252.
Scaunele din rândul al treilea trebuie
rabatate 3 83.
1. Poziţionaţi roata lângă panoul laterale din stânga al
portbagajului.
2. Treceţi bucla chingii prin inelul de amarare din faţă de pe partea
stângă.
3. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.
4. Treceţi chinga printre spiţele jantei conform figurii.
5. Fixaţi cârligul de inelul de amarare
din stânga spate.
6. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
9 Pericol
Conduceţi întotdeauna cu
spătarele scaunelor spate ridicate
şi cuplate atunci când depozitaţi o roată de dimensiuni complete
deteriorată în portbagaj.
