Rangement89
Fixer le cache-bagages dans le
compartiment de rangement avec
une bande Velcro.
Pose
Mettre le cache-bagages à gauche
dans le renfoncement, tirer le levier
de déverrouillage vers le haut et le
tenir ; mettre le cache-bagages à
droite et l'encliqueter.
Recouvrement des
rangements dans leplancher arrière
Revêtement de plancher
Sur les variantes sans troisième
rangée de sièges, des boîtes de
rangement peuvent être trouvées
sous le revêtement de plancher. Pour ouvrir, soulever le revêtement et le
replier droit derrière les sièges
arrière.
Tapis de protection intérieur
Le tapis de protection intérieur a une
fonction de protection et de revête‐
ment pour le coffre, et il doit être
utilisé lorsque l'un ou la totalité des
dossiers/sièges sont rabattus.
Le dépliage et le repliage du tapis
permettent une variété d'applications
individuelles possibles.
Le tapis de protection intérieur est
disponible en deux versions :
● Le tapis de protection standard
couvre la zone entre le hayon et la deuxième rangée de sièges,
lorsque la troisième rangée de
sièges est complète ou si un
siège est rabattu.
● Le tapis de protection intérieur de
revêtement flexible est deux fois
la taille du tapis de protection
standard et est relié par une
fermeture éclair. Il recouvre le
coffre complet, lorsque tous les
sièges ou un seul siège de la troi‐ sième et deuxième rangée sont
rabattus.

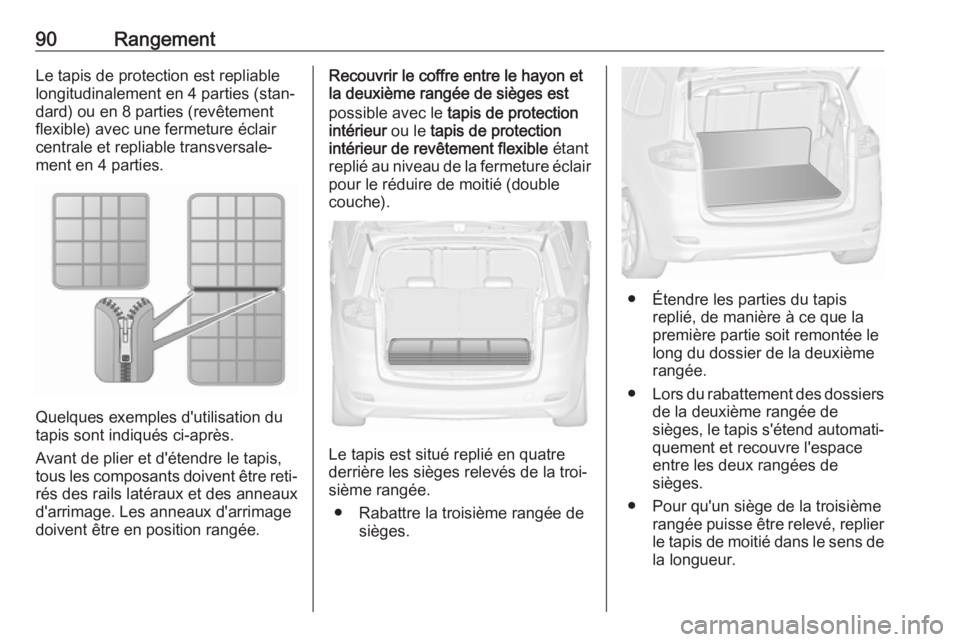

90RangementLe tapis de protection est repliablelongitudinalement en 4 parties (stan‐
dard) ou en 8 parties (revêtement
flexible) avec une fermeture éclair
centrale et repliable transversale‐
ment en 4 parties.
Quelques exemples d'utilisation du
tapis sont indiqués ci-après.
Avant de plier et d'étendre le tapis,
tous les composants doivent être reti‐
rés des rails latéraux et des anneaux
d'arrimage. Les anneaux d'arrimage
doivent être en position rangée.
Recouvrir le coffre entre le hayon et
la deuxième rangée de sièges est
possible avec le tapis de protection
intérieur ou le tapis de protection
intérieur de revêtement flexible étant
replié au niveau de la fermeture éclair pour le réduire de moitié (double
couche).
Le tapis est situé replié en quatre
derrière les sièges relevés de la troi‐ sième rangée.
● Rabattre la troisième rangée de sièges.
● Étendre les parties du tapis
replié, de manière à ce que la
première partie soit remontée le long du dossier de la deuxième
rangée.
● Lors du rabattement des dossiers
de la deuxième rangée de
sièges, le tapis s'étend automati‐
quement et recouvre l'espace
entre les deux rangées de
sièges.
● Pour qu'un siège de la troisième rangée puisse être relevé, replierle tapis de moitié dans le sens de
la longueur.

Rangement91
● Tirer légèrement le tapis pourprotéger le seuil du coffre lors du
chargement d'objets lourds.
Remonter la partie du tapis
chevauchante avant de fermer le
hayon.
Recouvrir le coffre jusqu'aux dossiers des sièges avant est
Uniquement possible avec le tapis de
protection intérieur de revêtement
flexible étant replié au niveau de la
fermeture éclair pour le réduire de
moitié (double couche).
Le tapis peut être étendu jusqu'à la
deuxième rangée de sièges, comme
cela a été décrit précédemment.● Rabattre les dossiers de la deux‐
ième rangée de sièges.
● Étendre les parties supérieures du tapis plié en deux, de manièreà ce que le coffre soit complète‐
ment recouvert. La première partie du tapis est maintenant
remontée contre les dossiers des sièges avant.● Replier la partie arrière chevau‐ chante sous le tapis avant de
fermer le hayon.
Recouvrir partiellement le coffre est
Uniquement possible avec le tapis de
protection intérieur de revêtement
flexible étant replié au niveau de la
fermeture éclair pour le réduire de
moitié (double couche).
par ex., lorsque le dossier latéral n'est pas rabattu
Le tapis peut être étendu jusqu'à la
deuxième rangée de sièges, comme
cela a été décrit dans la première
section.

92Rangement●Rabattre les dossiers qui doivent
être couverts.
● Ouvrir la fermeture éclair derrière
le dossier relevé.
● Tirer le tapis jusqu'à ce que la première partie soit plate sur le
plancher du coffre.
● Remonter dans le sens de la longueur la partie qui a été
ouverte avec la fermeture éclair,
et la replier au centre.
● Étendre la partie supérieure du tapis plié en deux sur les dossiersrabattus.
● Replier la partie arrière chevau‐ chante sous le tapis avant de
fermer le hayon.
Procéder de la même manière lors‐
qu'un dossier latéral et le dossier
central ne sont pas rabattus.
par ex., seul le dossier central est
rabattu
Le tapis peut être étendu jusqu'à la
deuxième rangée de sièges, comme
cela a été décrit dans la première
section.● Rabattre le dossier central à être
recouvert.
● Ouvrir la fermeture éclair des deux côtés derrière les dossiers
gauche et droit.
● Tirer le tapis jusqu'à ce que la première partie soit plate sur le
plancher du coffre.
● Remonter dans le sens de la longueur les deux parties qui ont
été ouvertes avec la fermeture
éclair, et les replier au centre.

Rangement93

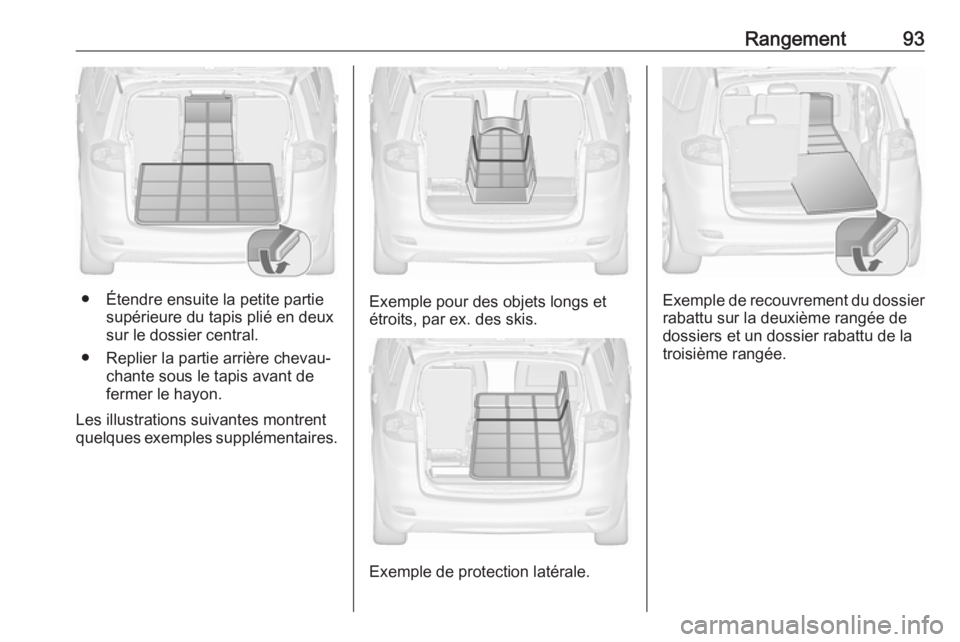

● Étendre ensuite la petite partiesupérieure du tapis plié en deux
sur le dossier central.
● Replier la partie arrière chevau‐ chante sous le tapis avant de
fermer le hayon.
Les illustrations suivantes montrent
quelques exemples supplémentaires.Exemple pour des objets longs et
étroits, par ex. des skis.
Exemple de protection latérale.
Exemple de recouvrement du dossier
rabattu sur la deuxième rangée de dossiers et un dossier rabattu de la
troisième rangée.

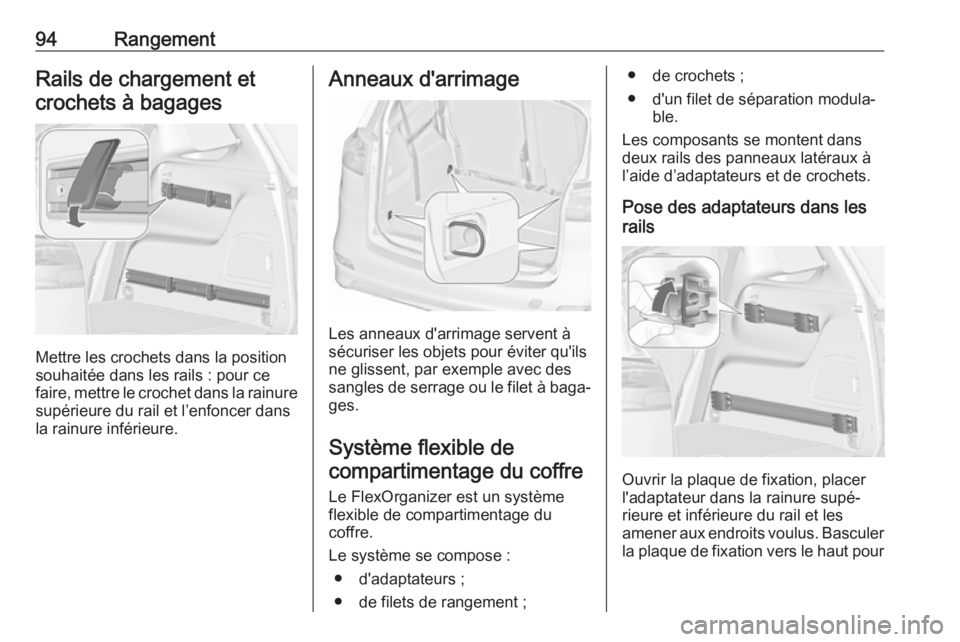

94RangementRails de chargement etcrochets à bagages
Mettre les crochets dans la position
souhaitée dans les rails : pour ce
faire, mettre le crochet dans la rainure
supérieure du rail et l’enfoncer dans
la rainure inférieure.
Anneaux d'arrimage
Les anneaux d'arrimage servent à
sécuriser les objets pour éviter qu'ils
ne glissent, par exemple avec des
sangles de serrage ou le filet à baga‐
ges.
Système flexible decompartimentage du coffre
Le FlexOrganizer est un système flexible de compartimentage du
coffre.
Le système se compose : ● d'adaptateurs ;
● de filets de rangement ;
● de crochets ;
● d'un filet de séparation modula‐ ble.
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les
amener aux endroits voulus. Basculer
la plaque de fixation vers le haut pour

Rangement95bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ouvertures respectives des adapta‐
teurs.
Pour le démontage, comprimer les
barres de filet et les enlever des adap‐ tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.
Pose des crochets dans les rails
Introduire le crochet à la position dési‐
rée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.

96RangementFilet de séparation devant le
hayon
Poser directement à l'avant du hayon.
Avant la pose, pousser les quatre
pièces d'extrémité dans la tige de filet en faisant tourner chaque pièce dans
le sens anti-horaire.
Pour la pose, pousser les tiges de filet ensemble et les insérer dans les
ouvertures du cadre du hayon. La
barre la plus longue doit être placée
en haut.
Pour la dépose, comprimer la barre du filet et l'extraire.
Filet de sécurité
Le filet de sécurité peut être monté
derrière les sièges de la deuxième
rangée ou les sièges avant.
Le transport de personnes est interdit derrière le filet de sécurité.
Pose derrière la deuxième rangée de sièges
● Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus de la deuxième rangée de sièges : suspendre et
engager la tige du filet d'un côté,
comprimer la tige et suspendre et
engager l'autre côté.
● Attacher les crochets des sangles du filet de sécurité aux
anneaux d'arrimage des deux
côtés du coffre.
● Tendre les deux sangles en tirant
sur l'extrémité libre.

Rangement97Pose derrière les sièges avant
●Des ouvertures pour la pose sont
prévues des deux côtés du cadre
de toit au-dessus des sièges avant : suspendre et engager la
tige du filet d'un côté, comprimer
la tige et suspendre et engager
l'autre côté.
● Attacher les crochets des sangles du filet de sécurité aux
anneaux d'arrimage des deux
côtés au plancher à l'avant des
sièges.
● Tendre les deux sangles en tirant
sur l'extrémité libre.
Dépose
Pousser le bouton sur le tendeur pourrelâcher la sangle des deux côtés.
Détacher les crochets des anneaux.
Décrocher les tiges du filet de sécu‐
rité des supports du cadre de toit.
Rouler le filet et le fixer avec une
sangle.
Rangement Ouvrir le couvercle du rangement
dans le plancher du coffre à l'avant du
hayon.

98Rangement
Mettre le filet de sécurité dans le
rangement et fermer le couvercle.
Tablette rabattable Située sur le dossier des sièges
avant.
Relever en tirant vers le haut jusqu'à
ce qu'elle s'engage.
Pour rabattre la tablette, l'abaisser
au-delà de la résistance.
Ne pas poser d'objets lourds sur la
tablette rabattable.
Triangle de présignalisation
Ranger le triangle de présignalisation
dans le rangement du plancher du
coffre à l'avant du hayon.
Trousse de secours
Ranger la trousse de secours et le
gilet de sécurité réfléchissant sous le
siège du conducteur.
Utiliser les sangles pour le fixer.
