OPEL ZAFIRA C 2017 Manuel d'utilisation (in French)

En bref9Rétroviseurs extérieurs
Sélectionner le rétroviseur extérieur
souhaité en tournant la commande
vers la gauche (L) ou à droite (R).
Régler le rétroviseur correspondant en inclinant la commande à quatre
voies.
Rétroviseurs extérieurs convexes
3 29, réglage électrique 3 29,
rétroviseurs extérieurs rabattables
3 30, rétroviseurs extérieurs chauf‐
fants 3 30.
Réglage du volant
Débloquer le levier, régler le volant
puis bloquer le levier et vérifier qu'il
est bien verrouillé.
Ne régler le volant que lorsque le
véhicule est arrêté et la direction
débloquée.
Système d'airbags 3 57, positions
d'allumage 3 164.

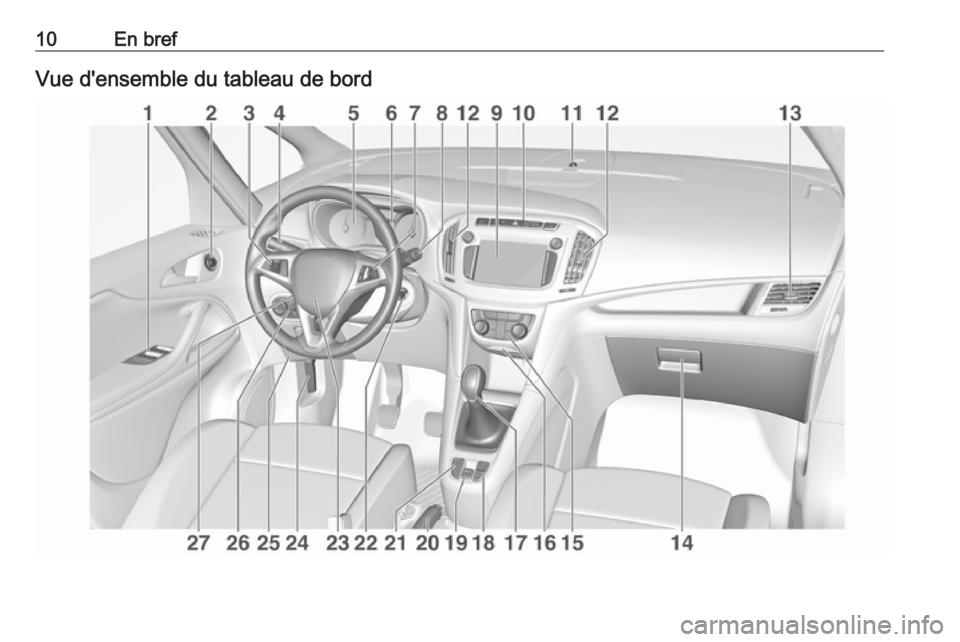

10En brefVue d'ensemble du tableau de bord

En bref111Lève-vitres électroniques ......32
2 Rétroviseurs extérieurs .........29
3 Régulateur de vitesse ........188
Limiteur de vitesse ..............190
Régulateur de vitesse
adaptatif .............................. 192
Alerte de collision avant ......199
4 Clignotants de
changement de direction
et de file, appel de phares, feux de croisement et feux
de route, feux de route
automatiques .....................148
Éclairage pour quitter le
véhicule .............................. 151
Feux de stationnement .......149
Boutons pour le centre
d'informations du
conducteur .......................... 125
5 Instruments ........................ 110
6 Centre d'informations du
conducteur .......................... 125
7 Télécommande au volant ..1038 Essuie-glace avant, lave-
glace avant, lave-phares,
essuie-glace de lunette
arrière, lave-glace de
lunette arrière ......................104
9 Affichage d'informations ..... 130
10 Verrouillage central ...............22
Feux de détresse ...............147
Mode Sport ........................ 186
Mode Tour .......................... 186
Bouton de sélection de
carburant ............................. 112
Témoin de désactivation
d'airbag .............................. 119
11 LED de statut d'alarme
antivol ................................... 27
12 Bouches d'aération
centrales ............................ 160
13 Bouches d'aération
latérales .............................. 160
14 Boîte à gants ........................ 71
15 Climatisation automatique ..153
16 Entrée USB ........................... 10
Prise de courant ..................10917Levier sélecteur, boîte
manuelle ............................ 179
Boîte automatique ..............176
18 Système antipatinage ........184
Electronic Stability Control . 185
Avertissement de
franchissement de ligne .....216
19 Frein de stationnement
électrique ............................ 181
20 Frein de stationnement
manuel ................................ 181
21 Systèmes d'aide au
stationnement .....................205
Bouton Eco de système
d'arrêt-démarrage ...............167
22 Serrure de contact avec
blocage de la direction .......164
23 Avertisseur sonore .............104
Airbag conducteur ................60
24 Poignée de déverrouillage
du capot moteur .................236
25 Boîte à fusibles ..................254
Vide-poches .......................... 73

12En bref26Commutateur d'éclairage ...142
Réglage de la portée des
phares ................................ 144
Phares antibrouillard ..........148
Feu antibrouillard arrière ....149
Éclairage des instruments . 150
27 Réglage du volant ..............103Éclairage extérieurAUTO:la commande automatique
des feux passe automati‐
quement des feux de jour
aux phares8:feux de position9:phares
Allumage automatique des feux de
croisement 3 143.
Phares antibrouillard
Appuyer sur le commutateur d'éclai‐
rage :
>:phares antibrouillardr:feu antibrouillard arrièreÉclairage 3 142.

En bref13Appel de phares, feux de route etfeux de croisementappel de
phares:tirer la manettefeux de route:pousser la
manettefeux de croise‐
ment:pousser ou tirer la
manette
Feux de route 3 143.
Appel de phares 3 144.
Phares à DEL 3 146.
Feux de route automatiques 3 146.
Clignotants de changement de
direction et de filemanette vers le
haut:clignotant droitmanette vers le
bas:clignotant gauche
Clignotants de changement de direc‐
tion et de file 3 148, feux de station‐
nement 3 149.
Feux de détresse
Pour les enclencher, appuyer sur ¨.
Feux de détresse 3 147.

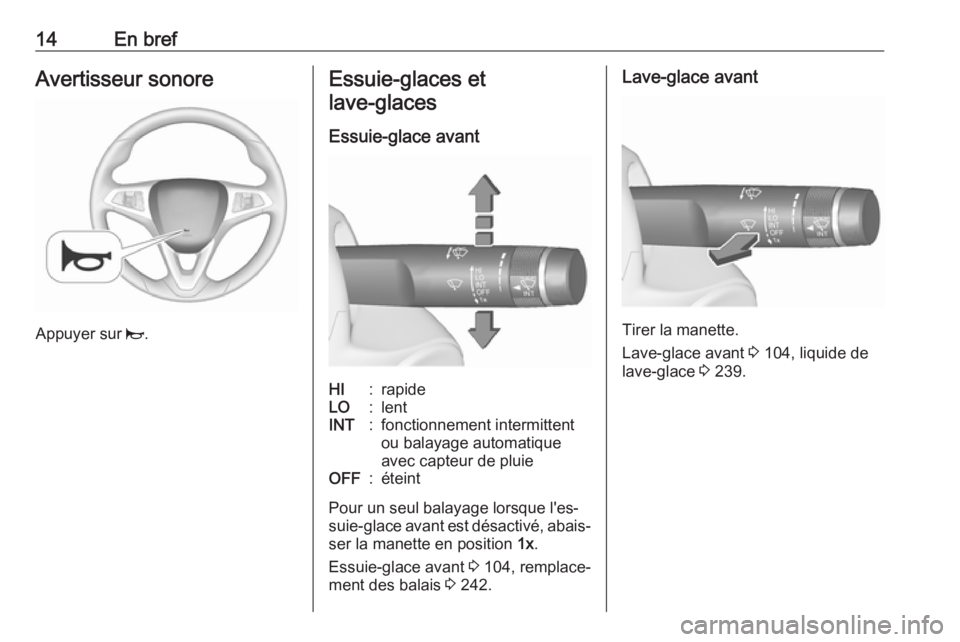

14En brefAvertisseur sonore
Appuyer sur j.
Essuie-glaces et
lave-glaces
Essuie-glace avantHI:rapideLO:lentINT:fonctionnement intermittent
ou balayage automatique
avec capteur de pluieOFF:éteint
Pour un seul balayage lorsque l'es‐ suie-glace avant est désactivé, abais‐ ser la manette en position 1x.
Essuie-glace avant 3 104, remplace‐
ment des balais 3 242.
Lave-glace avant
Tirer la manette.
Lave-glace avant 3 104, liquide de
lave-glace 3 239.

En bref15Essuie-glace de lunette arrière
Pousser le commutateur à bascule
pour actionner l'essuie-glace de
lunette arrière :
partie supé‐
rieure de
commutateur:fonctionnement
permanentpartie inférieure
de commuta‐
teur:fonctionnement
intermittentposition
centrale:éteintLave-glace de lunette arrière
Pousser la manette.
Le produit de lave-glace est pulvérisé sur la lunette arrière et l'essuie-glaceexécute quelques balayages.
Essuie-glace / lave-glace de lunette
arrière 3 106.
Climatisation
Lunette arrière chauffante,
rétroviseurs extérieurs chauffants
Le chauffage est activé en appuyant
sur Ü.
Lunette arrière chauffante 3 34.

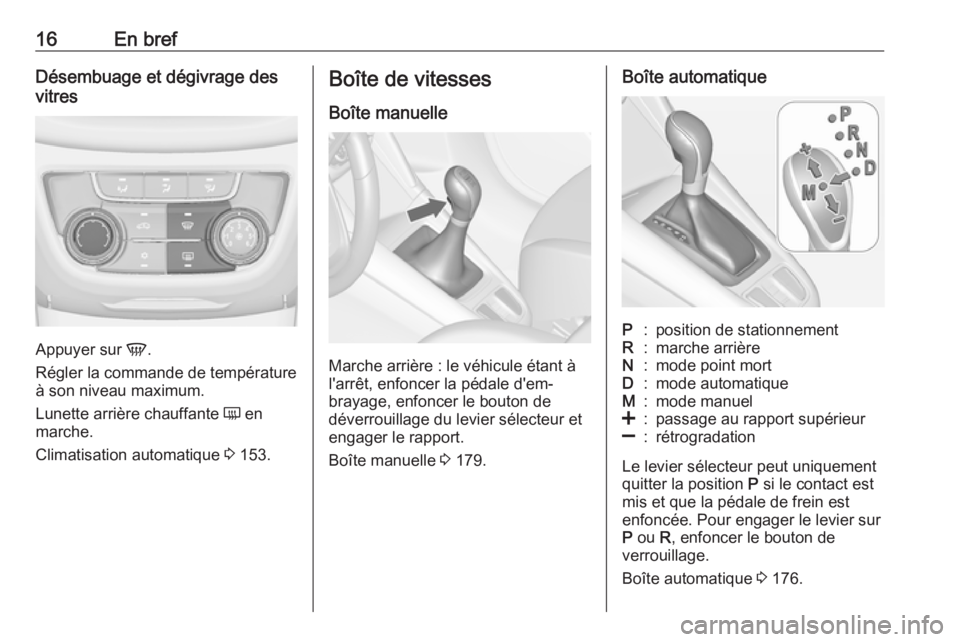

16En brefDésembuage et dégivrage des
vitres
Appuyer sur V.
Régler la commande de température
à son niveau maximum.
Lunette arrière chauffante Ü en
marche.
Climatisation automatique 3 153.
Boîte de vitesses
Boîte manuelle
Marche arrière : le véhicule étant à
l'arrêt, enfoncer la pédale d'em‐
brayage, enfoncer le bouton de
déverrouillage du levier sélecteur et
engager le rapport.
Boîte manuelle 3 179.
Boîte automatiqueP:position de stationnementR:marche arrièreN:mode point mortD:mode automatiqueM:mode manuel<:passage au rapport supérieur]:rétrogradation
Le levier sélecteur peut uniquement
quitter la position P si le contact est
mis et que la pédale de frein est
enfoncée. Pour engager le levier sur
P ou R, enfoncer le bouton de
verrouillage.
Boîte automatique 3 176.

En bref17Prendre la route
Contrôles avant de prendre la
route
● Pression de gonflage et état des pneus 3 258, 3 298.
● Niveau d'huile moteur et niveau des liquides 3 236.
● Tous les rétroviseurs, les vitres, les éclairages extérieurs et les
plaques d'immatriculation
doivent être en bon état, propres
et débarrassés de toute neige ou glace.
● Position correcte des rétrovi‐ seurs, des sièges et des ceintu‐
res de sécurité 3 29, 3 39,
3 54.
● Vérifier le fonctionnement du système de freinage à faible
vitesse, notamment lorsque les
freins sont humides.Démarrage du moteur
● Tourner la clé en position 1.
● Bouger légèrement le volant pour
débloquer le verrou du volant.
● Enfoncer la pédale d'embrayage et de frein.
● Boîte automatique : actionner la pédale de frein et déplacer le
levier sélecteur en P ou N.
● Ne pas accélérer.
● Moteurs diesel : tourner la clé en
position 2 pour le préchauffage et
attendre que le témoin ! s'étei‐
gne.
● Tourner la clé en position 3 et la
relâcher.
Démarrage du moteur 3 165.

18En brefSystème Stop/Start
Lorsque le véhicule roule lentement
ou est à l'arrêt et que certaines condi‐
tions sont réunies, activer Autostop
comme suit :
● Enfoncer la pédale d'embrayage.
● Régler le levier sélecteur sur N.
● Relâcher la pédale d'embrayage.
La fonction Autostop est indiquée par
l'aiguille à la position AUTOSTOP
dans le compte-tours.
Pour redémarrer le moteur, enfoncer
de nouveau la pédale d'embrayage.
Un redémarrage est indiqué par l'ai‐
guille à la position de régime de
ralenti dans le compte-tours.
Système Stop/Start 3 167.Stationnement9 Attention
● Ne pas stationner le véhicule
sur une surface aisément
inflammable. La température
élevée du système d'échappe‐
ment pourrait enflammer la
surface.
● Toujours serrer le frein de stationnement. Actionner le
frein de stationnement manuel
sans appuyer sur le bouton de
déverrouillage. Dans une pente ou dans une côte, le serrer
aussi fort que possible. Enfon‐
cer la pédale de frein en même
temps pour réduire l'effort d'ac‐
tionnement.
Pour les véhicules dotés d'un
frein de stationnement électri‐
que, tirer le commutateur m
pendant environ une seconde.
Le frein de stationnement élec‐ trique est serré lorsque le
témoin m s'allume 3 120.
● Arrêter le moteur.
