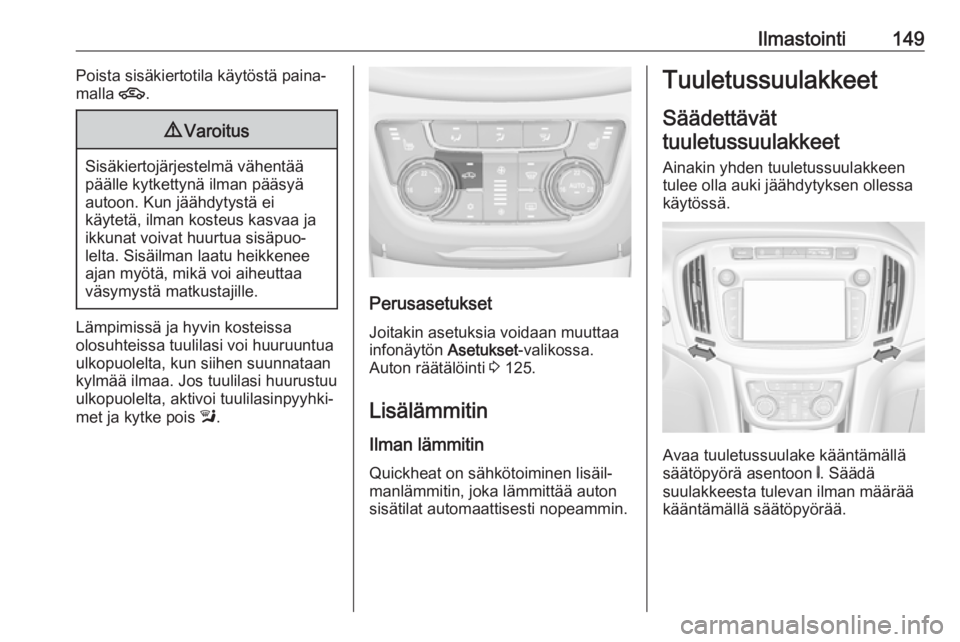

Ilmastointi149Poista sisäkiertotila käytöstä paina‐
malla 4.9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä
autoon. Kun jäähdytystä ei
käytetä, ilman kosteus kasvaa ja
ikkunat voivat huurtua sisäpuo‐
lelta. Sisäilman laatu heikkenee
ajan myötä, mikä voi aiheuttaa
väsymystä matkustajille.
Lämpimissä ja hyvin kosteissa
olosuhteissa tuulilasi voi huuruuntua
ulkopuolelta, kun siihen suunnataan
kylmää ilmaa. Jos tuulilasi huurustuu
ulkopuolelta, aktivoi tuulilasinpyyhki‐
met ja kytke pois l.
Perusasetukset
Joitakin asetuksia voidaan muuttaa
infonäytön Asetukset-valikossa.
Auton räätälöinti 3 125.
Lisälämmitin Ilman lämmitinQuickheat on sähkötoiminen lisäil‐manlämmitin, joka lämmittää auton
sisätilat automaattisesti nopeammin.
Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet
Ainakin yhden tuuletussuulakkeen
tulee olla auki jäähdytyksen ollessa
käytössä.
Avaa tuuletussuulake kääntämällä
säätöpyörä asentoon B. Säädä
suulakkeesta tulevan ilman määrää kääntämällä säätöpyörää.

150Ilmastointi
Säädä ilman virtaussuunta kallista‐
malla ja kääntämällä suulakkeen lius‐
koja.
Sulje tuuletussuulake kääntämällä
säätöpyörä asentoon 7.
Tuuletussuulakkeet takamatkustajille
ovat vasemmalla ja oikealla puolella
etuistuimien takana.
9 Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muudessa on vaurioiden ja louk‐
kaantumisen vaara.
Kiinteät tuuletussuulakkeet
Lisää tuuletussuulakkeita on tuulila‐
sin ja sivuikkunoiden alapuolella sekä jalkatilassa.

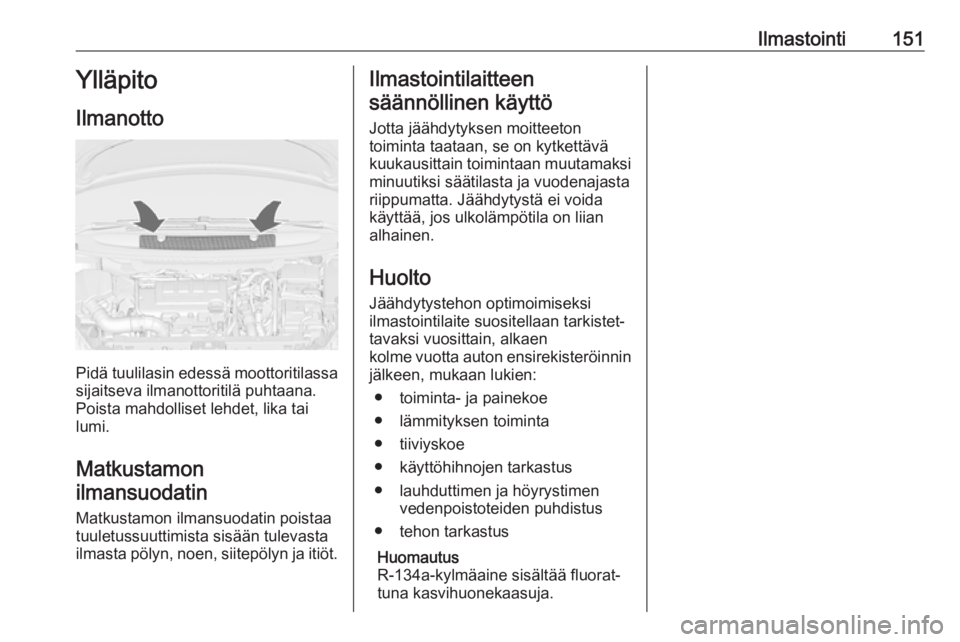

Ilmastointi151Ylläpito
Ilmanotto
Pidä tuulilasin edessä moottoritilassa sijaitseva ilmanottoritilä puhtaana.
Poista mahdolliset lehdet, lika tai
lumi.
Matkustamon ilmansuodatin
Matkustamon ilmansuodatin poistaa
tuuletussuuttimista sisään tulevasta
ilmasta pölyn, noen, siitepölyn ja itiöt.
Ilmastointilaitteen
säännöllinen käyttö
Jotta jäähdytyksen moitteeton
toiminta taataan, se on kytkettävä
kuukausittain toimintaan muutamaksi
minuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian
alhainen.
Huolto
Jäähdytystehon optimoimiseksi
ilmastointilaite suositellaan tarkistet‐
tavaksi vuosittain, alkaen
kolme vuotta auton ensirekisteröinnin jälkeen, mukaan lukien:
● toiminta- ja painekoe
● lämmityksen toiminta
● tiiviyskoe
● käyttöhihnojen tarkastus
● lauhduttimen ja höyrystimen vedenpoistoteiden puhdistus
● tehon tarkastus
Huomautus
R-134a-kylmäaine sisältää fluorat‐
tuna kasvihuonekaasuja.

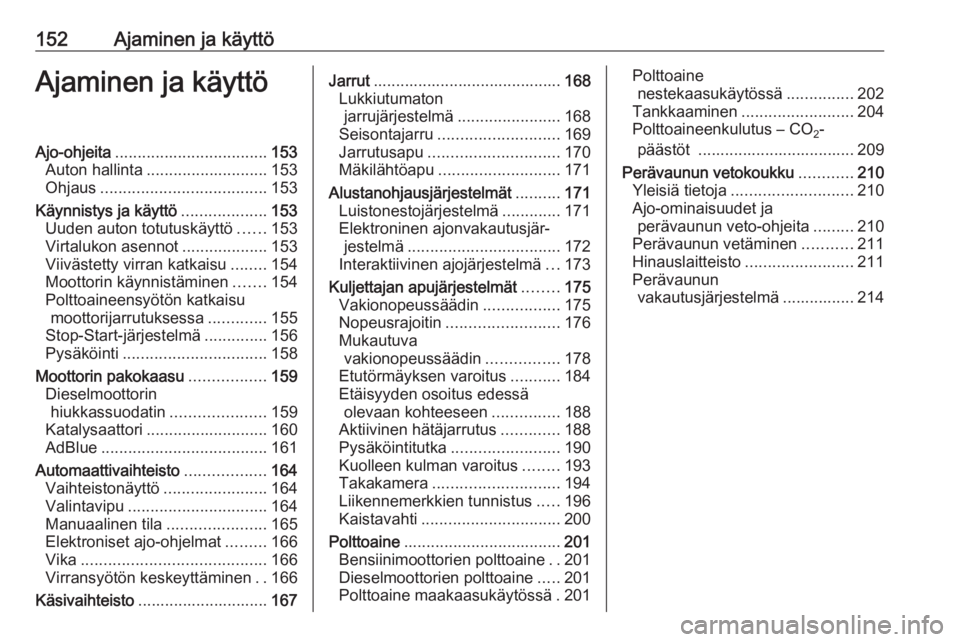

152Ajaminen ja käyttöAjaminen ja käyttöAjo-ohjeita.................................. 153
Auton hallinta ........................... 153
Ohjaus ..................................... 153
Käynnistys ja käyttö ...................153
Uuden auton totutuskäyttö ......153
Virtalukon asennot ...................153
Viivästetty virran katkaisu ........154
Moottorin käynnistäminen .......154
Polttoaineensyötön katkaisu moottorijarrutuksessa .............155
Stop-Start-järjestelmä ..............156
Pysäköinti ................................ 158
Moottorin pakokaasu .................159
Dieselmoottorin hiukkassuodatin .....................159
Katalysaattori ........................... 160
AdBlue ..................................... 161
Automaattivaihteisto ..................164
Vaihteistonäyttö .......................164
Valintavipu ............................... 164
Manuaalinen tila ......................165
Elektroniset ajo-ohjelmat .........166
Vika ......................................... 166
Virransyötön keskeyttäminen ..166
Käsivaihteisto ............................. 167Jarrut.......................................... 168
Lukkiutumaton jarrujärjestelmä .......................168
Seisontajarru ........................... 169
Jarrutusapu ............................. 170
Mäkilähtöapu ........................... 171
Alustanohjausjärjestelmät ..........171
Luistonestojärjestelmä .............171
Elektroninen ajonvakautusjär‐ jestelmä .................................. 172
Interaktiivinen ajojärjestelmä ...173
Kuljettajan apujärjestelmät ........175
Vakionopeussäädin .................175
Nopeusrajoitin ......................... 176
Mukautuva vakionopeussäädin ................178
Etutörmäyksen varoitus ...........184
Etäisyyden osoitus edessä olevaan kohteeseen ...............188
Aktiivinen hätäjarrutus .............188
Pysäköintitutka ........................ 190
Kuolleen kulman varoitus ........193
Takakamera ............................ 194
Liikennemerkkien tunnistus .....196
Kaistavahti ............................... 200
Polttoaine ................................... 201
Bensiinimoottorien polttoaine ..201
Dieselmoottorien polttoaine .....201
Polttoaine maakaasukäytössä . 201Polttoaine nestekaasukäytössä ...............202
Tankkaaminen ......................... 204
Polttoaineenkulutus – CO 2-
päästöt ................................... 209
Perävaunun vetokoukku ............210
Yleisiä tietoja ........................... 210
Ajo-ominaisuudet ja perävaunun veto-ohjeita .........210
Perävaunun vetäminen ...........211
Hinauslaitteisto ........................ 211
Perävaunun vakautusjärjestelmä ................ 214

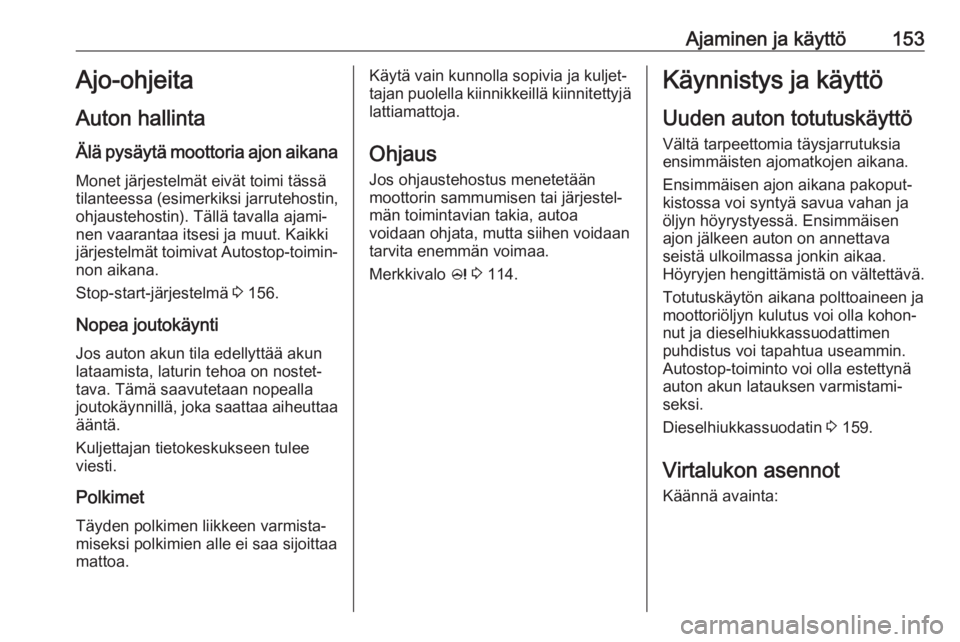

Ajaminen ja käyttö153Ajo-ohjeita
Auton hallinta Älä pysäytä moottoria ajon aikana
Monet järjestelmät eivät toimi tässä tilanteessa (esimerkiksi jarrutehostin,
ohjaustehostin). Tällä tavalla ajami‐
nen vaarantaa itsesi ja muut. Kaikki
järjestelmät toimivat Autostop-toimin‐
non aikana.
Stop-start-järjestelmä 3 156.
Nopea joutokäynti
Jos auton akun tila edellyttää akun lataamista, laturin tehoa on nostet‐
tava. Tämä saavutetaan nopealla
joutokäynnillä, joka saattaa aiheuttaa ääntä.
Kuljettajan tietokeskukseen tulee
viesti.
Polkimet
Täyden polkimen liikkeen varmista‐
miseksi polkimien alle ei saa sijoittaa
mattoa.Käytä vain kunnolla sopivia ja kuljet‐
tajan puolella kiinnikkeillä kiinnitettyjä lattiamattoja.
Ohjaus
Jos ohjaustehostus menetetään
moottorin sammumisen tai järjestel‐
män toimintavian takia, autoa
voidaan ohjata, mutta siihen voidaan
tarvita enemmän voimaa.
Merkkivalo c 3 114.Käynnistys ja käyttö
Uuden auton totutuskäyttö Vältä tarpeettomia täysjarrutuksia
ensimmäisten ajomatkojen aikana.
Ensimmäisen ajon aikana pakoput‐
kistossa voi syntyä savua vahan ja
öljyn höyrystyessä. Ensimmäisen
ajon jälkeen auton on annettava
seistä ulkoilmassa jonkin aikaa.
Höyryjen hengittämistä on vältettävä.
Totutuskäytön aikana polttoaineen ja
moottoriöljyn kulutus voi olla kohon‐
nut ja dieselhiukkassuodattimen
puhdistus voi tapahtua useammin.
Autostop-toiminto voi olla estettynä auton akun latauksen varmistami‐
seksi.
Dieselhiukkassuodatin 3 159.
Virtalukon asennot
Käännä avainta:

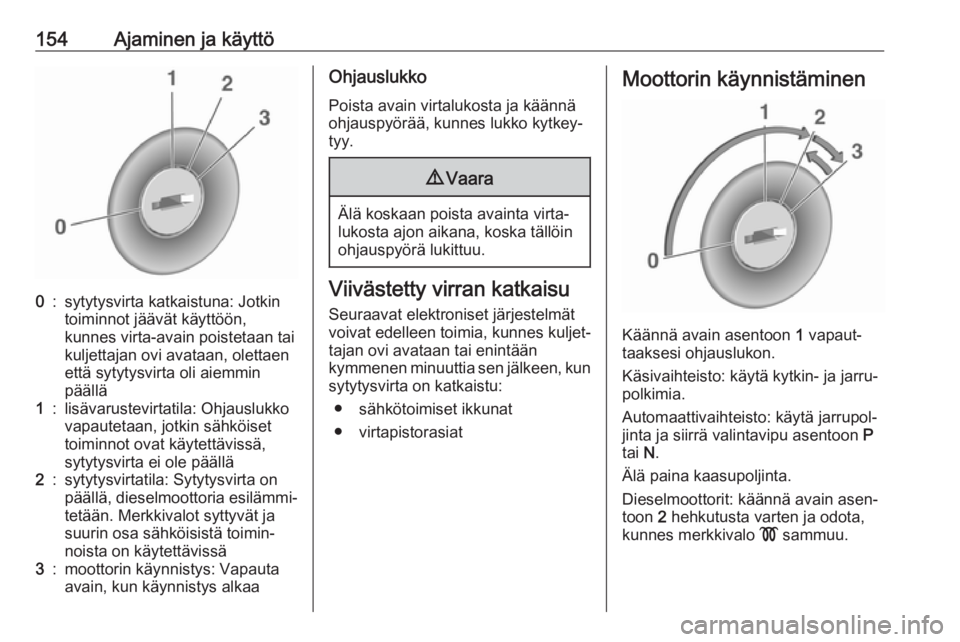

154Ajaminen ja käyttö0:sytytysvirta katkaistuna: Jotkin
toiminnot jäävät käyttöön,
kunnes virta-avain poistetaan tai
kuljettajan ovi avataan, olettaen
että sytytysvirta oli aiemmin
päällä1:lisävarustevirtatila: Ohjauslukko
vapautetaan, jotkin sähköiset
toiminnot ovat käytettävissä,
sytytysvirta ei ole päällä2:sytytysvirtatila: Sytytysvirta on
päällä, dieselmoottoria esilämmi‐ tetään. Merkkivalot syttyvät ja
suurin osa sähköisistä toimin‐
noista on käytettävissä3:moottorin käynnistys: Vapauta
avain, kun käynnistys alkaaOhjauslukko
Poista avain virtalukosta ja käännä
ohjauspyörää, kunnes lukko kytkey‐
tyy.9 Vaara
Älä koskaan poista avainta virta‐
lukosta ajon aikana, koska tällöin
ohjauspyörä lukittuu.
Viivästetty virran katkaisu
Seuraavat elektroniset järjestelmät
voivat edelleen toimia, kunnes kuljet‐
tajan ovi avataan tai enintään
kymmenen minuuttia sen jälkeen, kun
sytytysvirta on katkaistu:
● sähkötoimiset ikkunat
● virtapistorasiat
Moottorin käynnistäminen
Käännä avain asentoon 1 vapaut‐
taaksesi ohjauslukon.
Käsivaihteisto: käytä kytkin- ja jarru‐
polkimia.
Automaattivaihteisto: käytä jarrupol‐
jinta ja siirrä valintavipu asentoon P
tai N.
Älä paina kaasupoljinta.
Dieselmoottorit: käännä avain asen‐
toon 2 hehkutusta varten ja odota,
kunnes merkkivalo ! sammuu.

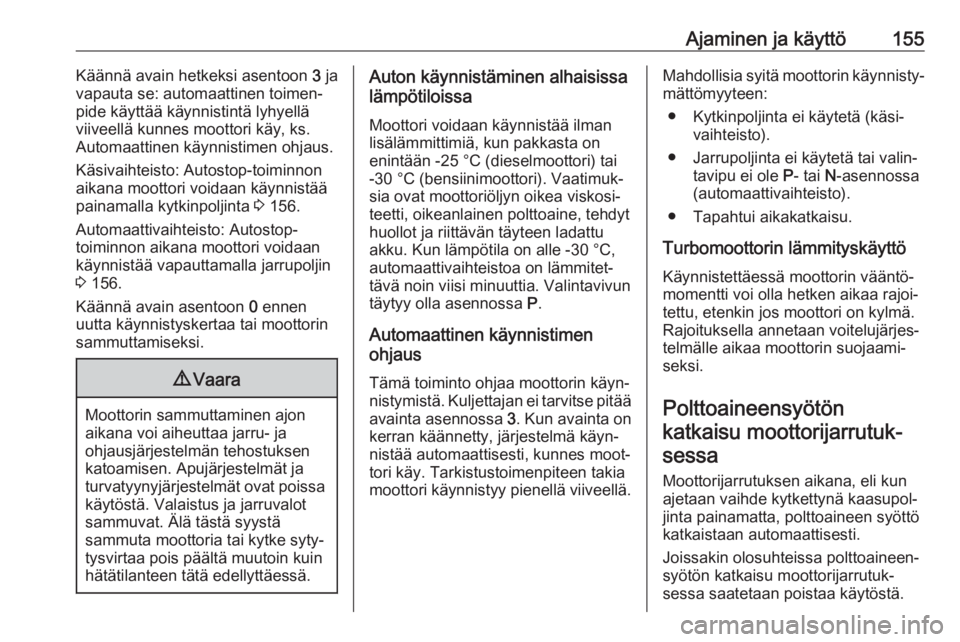

Ajaminen ja käyttö155Käännä avain hetkeksi asentoon 3 ja
vapauta se: automaattinen toimen‐
pide käyttää käynnistintä lyhyellä
viiveellä kunnes moottori käy, ks.
Automaattinen käynnistimen ohjaus.
Käsivaihteisto: Autostop-toiminnon
aikana moottori voidaan käynnistää
painamalla kytkinpoljinta 3 156.
Automaattivaihteisto: Autostop-
toiminnon aikana moottori voidaan
käynnistää vapauttamalla jarrupoljin
3 156.
Käännä avain asentoon 0 ennen
uutta käynnistyskertaa tai moottorin
sammuttamiseksi.9 Vaara
Moottorin sammuttaminen ajon
aikana voi aiheuttaa jarru- ja
ohjausjärjestelmän tehostuksen
katoamisen. Apujärjestelmät ja
turvatyynyjärjestelmät ovat poissa käytöstä. Valaistus ja jarruvalot
sammuvat. Älä tästä syystä
sammuta moottoria tai kytke syty‐
tysvirtaa pois päältä muutoin kuin
hätätilanteen tätä edellyttäessä.
Auton käynnistäminen alhaisissa
lämpötiloissa
Moottori voidaan käynnistää ilman
lisälämmittimiä, kun pakkasta on
enintään -25 °C (dieselmoottori) tai
-30 °C (bensiinimoottori). Vaatimuk‐
sia ovat moottoriöljyn oikea viskosi‐
teetti, oikeanlainen polttoaine, tehdyt
huollot ja riittävän täyteen ladattu
akku. Kun lämpötila on alle -30 °С,
automaattivaihteistoa on lämmitet‐
tävä noin viisi minuuttia. Valintavivun
täytyy olla asennossa P.
Automaattinen käynnistimen
ohjaus
Tämä toiminto ohjaa moottorin käyn‐
nistymistä. Kuljettajan ei tarvitse pitää
avainta asennossa 3. Kun avainta on
kerran käännetty, järjestelmä käyn‐
nistää automaattisesti, kunnes moot‐
tori käy. Tarkistustoimenpiteen takia
moottori käynnistyy pienellä viiveellä.Mahdollisia syitä moottorin käynnisty‐
mättömyyteen:
● Kytkinpoljinta ei käytetä (käsi‐ vaihteisto).
● Jarrupoljinta ei käytetä tai valin‐ tavipu ei ole P- tai N-asennossa
(automaattivaihteisto).
● Tapahtui aikakatkaisu.
Turbomoottorin lämmityskäyttö
Käynnistettäessä moottorin vääntö‐
momentti voi olla hetken aikaa rajoi‐
tettu, etenkin jos moottori on kylmä.
Rajoituksella annetaan voitelujärjes‐
telmälle aikaa moottorin suojaami‐
seksi.
Polttoaineensyötön
katkaisu moottorijarrutuk‐ sessa
Moottorijarrutuksen aikana, eli kun
ajetaan vaihde kytkettynä kaasupol‐
jinta painamatta, polttoaineen syöttö
katkaistaan automaattisesti.
Joissakin olosuhteissa polttoaineen‐
syötön katkaisu moottorijarrutuk‐
sessa saatetaan poistaa käytöstä.

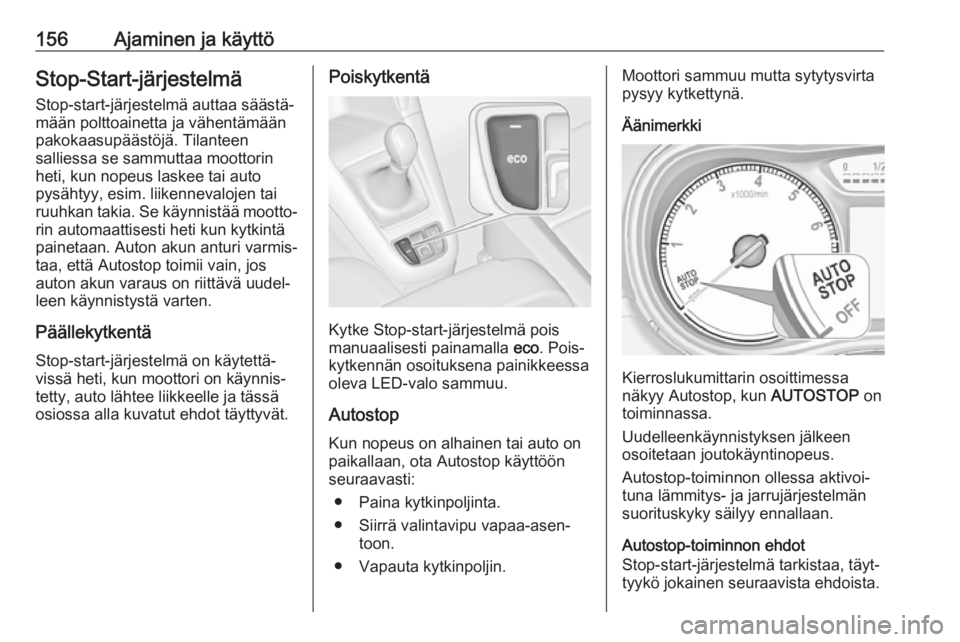

156Ajaminen ja käyttöStop-Start-järjestelmä
Stop-start-järjestelmä auttaa säästä‐
mään polttoainetta ja vähentämään
pakokaasupäästöjä. Tilanteen
salliessa se sammuttaa moottorin
heti, kun nopeus laskee tai auto
pysähtyy, esim. liikennevalojen tai
ruuhkan takia. Se käynnistää mootto‐
rin automaattisesti heti kun kytkintä
painetaan. Auton akun anturi varmis‐
taa, että Autostop toimii vain, jos
auton akun varaus on riittävä uudel‐
leen käynnistystä varten.
Päällekytkentä
Stop-start-järjestelmä on käytettä‐
vissä heti, kun moottori on käynnis‐
tetty, auto lähtee liikkeelle ja tässä
osiossa alla kuvatut ehdot täyttyvät.Poiskytkentä
Kytke Stop-start-järjestelmä pois
manuaalisesti painamalla eco. Pois‐
kytkennän osoituksena painikkeessa oleva LED-valo sammuu.
Autostop
Kun nopeus on alhainen tai auto on
paikallaan, ota Autostop käyttöön
seuraavasti:
● Paina kytkinpoljinta.
● Siirrä valintavipu vapaa-asen‐ toon.
● Vapauta kytkinpoljin.
Moottori sammuu mutta sytytysvirta
pysyy kytkettynä.
Äänimerkki
Kierroslukumittarin osoittimessa
näkyy Autostop, kun AUTOSTOP on
toiminnassa.
Uudelleenkäynnistyksen jälkeen
osoitetaan joutokäyntinopeus.
Autostop-toiminnon ollessa aktivoi‐ tuna lämmitys- ja jarrujärjestelmän
suorituskyky säilyy ennallaan.
Autostop-toiminnon ehdot
Stop-start-järjestelmä tarkistaa, täyt‐
tyykö jokainen seuraavista ehdoista.

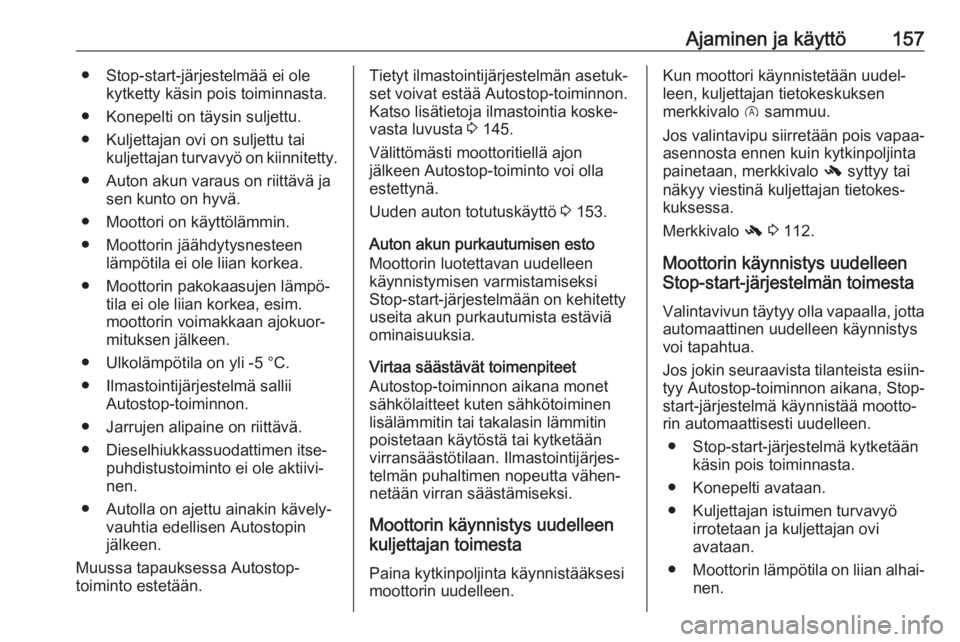

Ajaminen ja käyttö157● Stop-start-järjestelmää ei olekytketty käsin pois toiminnasta.
● Konepelti on täysin suljettu.
● Kuljettajan ovi on suljettu tai kuljettajan turvavyö on kiinnitetty.
● Auton akun varaus on riittävä ja sen kunto on hyvä.
● Moottori on käyttölämmin.
● Moottorin jäähdytysnesteen lämpötila ei ole liian korkea.
● Moottorin pakokaasujen lämpö‐ tila ei ole liian korkea, esim.
moottorin voimakkaan ajokuor‐
mituksen jälkeen.
● Ulkolämpötila on yli -5 °C.
● Ilmastointijärjestelmä sallii Autostop-toiminnon.
● Jarrujen alipaine on riittävä.
● Dieselhiukkassuodattimen itse‐ puhdistustoiminto ei ole aktiivi‐nen.
● Autolla on ajettu ainakin kävely‐ vauhtia edellisen Autostopin
jälkeen.
Muussa tapauksessa Autostop-
toiminto estetään.Tietyt ilmastointijärjestelmän asetuk‐
set voivat estää Autostop-toiminnon.
Katso lisätietoja ilmastointia koske‐
vasta luvusta 3 145.
Välittömästi moottoritiellä ajon
jälkeen Autostop-toiminto voi olla
estettynä.
Uuden auton totutuskäyttö 3 153.
Auton akun purkautumisen esto
Moottorin luotettavan uudelleen
käynnistymisen varmistamiseksi
Stop-start-järjestelmään on kehitetty
useita akun purkautumista estäviä
ominaisuuksia.
Virtaa säästävät toimenpiteet
Autostop-toiminnon aikana monet
sähkölaitteet kuten sähkötoiminen
lisälämmitin tai takalasin lämmitin
poistetaan käytöstä tai kytketään virransäästötilaan. Ilmastointijärjes‐
telmän puhaltimen nopeutta vähen‐
netään virran säästämiseksi.
Moottorin käynnistys uudelleen
kuljettajan toimesta
Paina kytkinpoljinta käynnistääksesi
moottorin uudelleen.Kun moottori käynnistetään uudel‐
leen, kuljettajan tietokeskuksen
merkkivalo D sammuu.
Jos valintavipu siirretään pois vapaa-
asennosta ennen kuin kytkinpoljinta
painetaan, merkkivalo - syttyy tai
näkyy viestinä kuljettajan tietokes‐
kuksessa.
Merkkivalo - 3 112.
Moottorin käynnistys uudelleen
Stop-start-järjestelmän toimesta
Valintavivun täytyy olla vapaalla, jotta
automaattinen uudelleen käynnistys
voi tapahtua.
Jos jokin seuraavista tilanteista esiin‐ tyy Autostop-toiminnon aikana, Stop-
start-järjestelmä käynnistää mootto‐
rin automaattisesti uudelleen.
● Stop-start-järjestelmä kytketään käsin pois toiminnasta.
● Konepelti avataan.
● Kuljettajan istuimen turvavyö irrotetaan ja kuljettajan ovi
avataan.
● Moottorin lämpötila on liian alhai‐
nen.

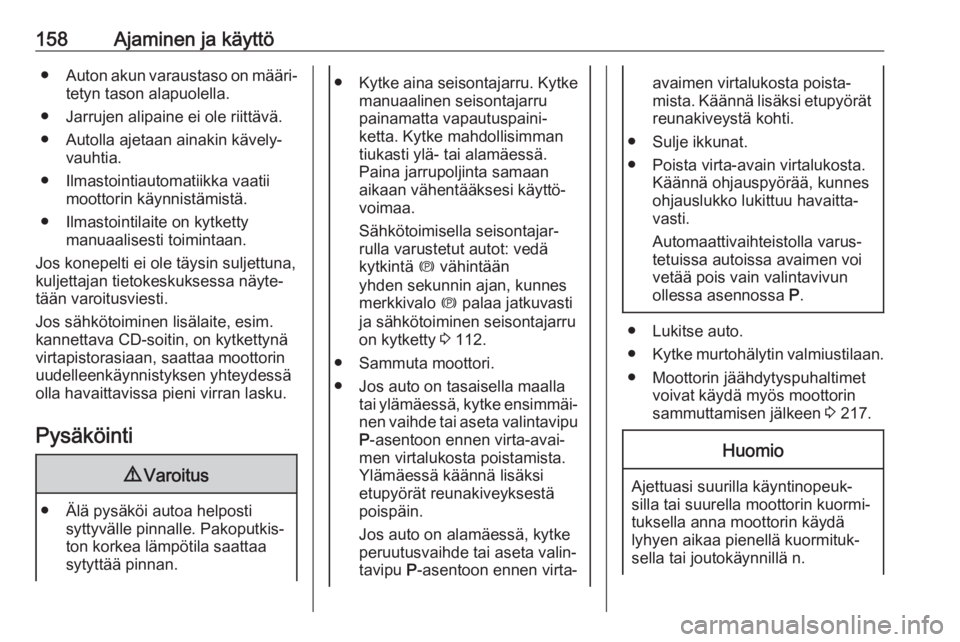

158Ajaminen ja käyttö●Auton akun varaustaso on määri‐
tetyn tason alapuolella.
● Jarrujen alipaine ei ole riittävä.
● Autolla ajetaan ainakin kävely‐ vauhtia.
● Ilmastointiautomatiikka vaatii moottorin käynnistämistä.
● Ilmastointilaite on kytketty manuaalisesti toimintaan.
Jos konepelti ei ole täysin suljettuna, kuljettajan tietokeskuksessa näyte‐tään varoitusviesti.
Jos sähkötoiminen lisälaite, esim. kannettava CD-soitin, on kytkettynä
virtapistorasiaan, saattaa moottorin
uudelleenkäynnistyksen yhteydessä
olla havaittavissa pieni virran lasku.
Pysäköinti9 Varoitus
● Älä pysäköi autoa helposti
syttyvälle pinnalle. Pakoputkis‐
ton korkea lämpötila saattaa
sytyttää pinnan.
● Kytke aina seisontajarru. Kytke
manuaalinen seisontajarru
painamatta vapautuspaini‐
ketta. Kytke mahdollisimman
tiukasti ylä- tai alamäessä.
Paina jarrupoljinta samaan
aikaan vähentääksesi käyttö‐
voimaa.
Sähkötoimisella seisontajar‐
rulla varustetut autot: vedä
kytkintä m vähintään
yhden sekunnin ajan, kunnes
merkkivalo m palaa jatkuvasti
ja sähkötoiminen seisontajarru on kytketty 3 112.
● Sammuta moottori.
● Jos auto on tasaisella maalla tai ylämäessä, kytke ensimmäi‐nen vaihde tai aseta valintavipu
P -asentoon ennen virta-avai‐
men virtalukosta poistamista.
Ylämäessä käännä lisäksi
etupyörät reunakiveyksestä
poispäin.
Jos auto on alamäessä, kytke
peruutusvaihde tai aseta valin‐
tavipu P-asentoon ennen virta-avaimen virtalukosta poista‐
mista. Käännä lisäksi etupyörät reunakiveystä kohti.
● Sulje ikkunat.
● Poista virta-avain virtalukosta. Käännä ohjauspyörää, kunnes
ohjauslukko lukittuu havaitta‐
vasti.
Automaattivaihteistolla varus‐ tetuissa autoissa avaimen voivetää pois vain valintavivun
ollessa asennossa P.
● Lukitse auto.
● Kytke murtohälytin valmiustilaan.
● Moottorin jäähdytyspuhaltimet voivat käydä myös moottorin
sammuttamisen jälkeen 3 217.
Huomio
Ajettuasi suurilla käyntinopeuk‐
silla tai suurella moottorin kuormi‐
tuksella anna moottorin käydä
lyhyen aikaa pienellä kuormituk‐
sella tai joutokäynnillä n.
